天津天津有色金属理论与应用

抑制锂枝晶的铜锌合金集流体 810

 0

本发明涉及一种抑制锂枝晶的铜锌合金集流体。通过在常规集流体上覆盖一层铜锌合金：铜锌合金的厚度为10nm～1μm，铜锌合金中锌的原子含量为1％～5％。相比常规集流体，铜锌合金集流体可以为金属锂沉积提供更多的活性位点，以负载有金属锂的合金集流体或普通铜箔作为负极，采用Celgard 2325隔膜，金属锂作为参比电极和对电极，在充满氩气的手套箱内装成扣式电池。用蓝电进行沉积/溶解实验。电流密度为：0.5mA cm‑2，相比铜箔电极仅仅循环了520小时后，电压滞明显增大，铜锌合金负极在循环1000小时后，仍然保持着较小的电压滞。我们将这种集流体应用到锂‑磷酸铁锂全电池上，相比采用普通集流体材料的金属锂负极，电池的电化学性能同样有了明显的改善和提高。

锂离子电池组热管散热装置 691

 0

本发明公开了一种锂离子电池组热管散热装置，包括多个方型的锂离子单体电池(1)；每个锂离子单体电池(1)面积最大的侧面，与多根热管(2)紧密贴合；锂离子单体电池(1)与热管的贴合面采用导热胶相连接；热管(2)的上端，与一个换热器(3)的表面紧密贴合；换热器与热管的贴合面采用导热胶相连接。本发明公开的一种锂离子电池组热管散热装置，其结构设计科学，能够通过热管散热，具有很高的导热能力，并且占用电池组内部空间小，可在单体电池之间均匀排布，散热均匀，温度一致性好，显著提升了电池组的可靠性，具有重大的生产实践意义。

提升锂离子电池循环寿命的方法 952

 0

本发明涉及一种提升锂离子电池循环寿命的方法，化成方法主要分为两步：第一步将锂电池注液完成后静置，再给锂电池施加压力，在不同的化成温度、化成充电电流的条件下进行阶梯式充电，充电完成后排气并抽真空封口；第二步给锂电池施加压力，然后在一定的化成温度、化成充放电电流及化成电压范围条件下充放电1～3个循环；通过调控SEI膜生长方式制得低阻抗SEI膜，实现提升铝塑壳软包锂离子电池循环寿命的化成方法。有益效果：本发明应用于MCM和NCA的软包电池体系；通过调控化成过程中的SEI膜生长，得到厚度适中、均匀致密且低阻抗的SEI膜，对电池循环寿命起到显著提升作用。

多级膜色谱级联技术分离锂同位素的方法 964

 0

本发明提供了一种多级膜色谱级联分离锂同位素的方法,该方法以具有锂同位素分离效应的聚合物多孔膜为填充剂装填膜色谱柱，通过淋洗剂淋洗，利用多级膜色谱级联技术分离锂同位素。通过单级淋洗，锂的两种同位素离子6Li+、7Li+分别在淋洗带前后两端富集。然后对洗脱液中6Li+富集部分和7Li+富集部分作为进料液分别进入下一级膜色谱柱再次淋洗，直至得到所需丰度同位素溶液。本发明为锂同位素的高效分离提供了新的方法。

铝塑膜锂离子电池及其制作方法 860

 0

本发明公开了一种铝塑膜锂离子电池及其制作方法，所述铝塑膜锂离子电池包括铝塑膜和设于所述铝塑膜内部的电芯芯包，所述电芯芯包包括负极片、正极片和隔离膜；所述铝塑膜锂离子电池还包括一内壳结构，所述电芯芯包设于所述内壳结构的内部，所述铝塑膜包覆于所述内壳结构的外部。本发明将电芯芯包装入内壳结构中再将其用铝塑膜封装，即使施加在铝塑膜外表面的外力传递到了电芯内部，也会因为内壳结构缓冲而起到保护作用，所得锂离子电池的机械强度较好，外壳表面平滑美观，锂电池针刺试验结果表明其安全性能优良，能够抵抗外部环境的不安定影响，保证电池稳定运行。

锂电池SOC预测方法 734

 0

本发明涉及一种锂电池SOC预测方法，包括：建立锂电池混合电化学模型；对锂电池进行充放电测试，获取包括电池充放电电压、电流以及温度在内的实验数据；采用遗忘因子最小二乘法进行辨识对锂电池混合电化学模型中的参数进行在线辨识，得到锂电池的电压预测值；根据电压预测均方根误差值设置算法转换阈值电压Uth，联合采用无迹卡尔曼滤波和粒子滤波算法，方法如下：计算实际电压测量值和电压预测值的差值Err(t)；判断Err(t)是否大于算法转换阈值电压Uth，若Err(t)> Uth，则调用粒子滤波算法进行预测；否则，则调用无迹卡尔曼滤波算法进行预测。

锂离子蓄电池组热状态的地面模拟装置及方法 856

 0

本发明属于锂离子蓄电池组的技术领域，具体涉及一种锂离子蓄电池组热状态的地面模拟装置，包括隔热机构、冷板和恒温循环器，冷板设置于隔热机构，恒温循环器连接于冷板，隔热机构设置有锂离子蓄电池组模拟组件。本发明能够实现有效模拟空间锂离子蓄电池组所处的宽温域环境温度，以有效地模拟锂离子蓄电池组在空间环境中的热状态。此外，本发明还提供了一种锂离子蓄电池组热状态的地面模拟方法。

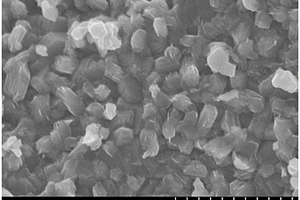

单颗粒锰酸锂正极材料及其制备方法 696

 0

本发明公开了一种单颗粒锰酸锂正极材料及其制备方法，所述单颗粒锰酸锂正极材料采用锰源、锂源和少量掺杂含A元素的化合物通过一次固相烧结工艺制备，本发明制得的单颗粒锰酸锂正极材料颗粒表面光滑、颗粒呈现类球形，且比表面积较小，由该正极材料制得的锂离子电池具有优异的高温循环性能，且本发明公开的锰酸锂正极材料制备工艺简单、原料来源广泛，操作简便、成本低廉、无污染，可进行大规模工业化生产。

用于全固态锂离子电池的Gd掺杂Li₇La₃Zr₂O₁₂石榴石型固体电解质 878

 0

本发明涉及全固态锂离子电池的固体电解质，具体地说就是一种Gd掺杂Li₇La₃Zr₂O₁₂(LLZO)石榴石型固体电解质以及将其应用于全固态锂离子电池。其制备过程包括：(1)通过球磨将原料混合；(2)在850～1000℃的马弗炉中煅烧，制得母粉；(3)将母粉压片，置于1100‑1250℃的马弗炉中烧结，制得固体电解质片；(4)在手套箱中组装全固态锂离子电池；(5)采用电化学仪器测试电池的电化学性能。本发明操作简单，所制备的固体电解质片为石榴石结构的Gd掺杂Li₇La₃Zr₂O₁₂，具有很好的锂离子导电性和抑制锂枝晶的作用。将其应用于全固态锂离子电池，可以提高电池的安全性能和充放电循环性能。

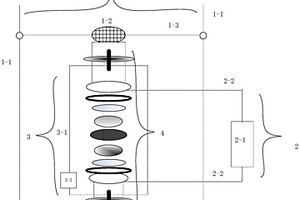

电极材料中锂离子浓度分布与变形场同步原位测量系统 671

 0

本发明涉及电极材料中锂离子浓度分布与变形场同步原位测量系统；系统包含两套图像采集光路，实现电致变色电极材料嵌/脱锂期间，同一电极区域中变形信息和锂离子空间分布信息的同步、原位测量。所述的两套图像采集光路为灰度图像采集光路和彩色图像采集光路；测量系统由图像采集装置、灰度图像采集光路、彩色图像采集光路、模拟半电池装置、电池测试仪和光学平台组成。两套光路交替工作，互不干扰，分别用于锂离子扩散过程中电极灰度图象和彩色图象的原位、实时采集。基于电极灰度图像的相关性分析和电致变色电极材料的颜色与材料内部嵌锂量的对应关系，测量结果可同时给出扩散过程中，电极同一区域的变形信息以及对应的锂离子空间分布信息。

磷酸锰锂/碳复合材料的制备方法 1021

 0

本发明涉及一种磷酸锰锂／碳复合材料的制备方法，以解决现有方法所制备的磷酸锰锂材料高倍率时充放电性能不佳的问题。首先利用超细砂磨的方式将锰源化合物、掺杂化合物和磷酸铵系化合物(包括磷酸二氢铵、磷酸氢二铵和磷酸三铵)混合制备成分子式为NH4Mn1-xMxPO4的前驱体，其中0≤x≤0.2，M选自Co、Fe、Mg、Ni中的任意一种或几种，分散剂为有机溶剂。再将NH4Mn1-xMxPO4前驱体和锂盐化合物混合均匀后转入水热釜中，在一定的温度下反应适当时间后干燥得到磷酸锰锂材料，最后采用热处理原位碳包覆的方式制备磷酸锰锂／碳复合材料。本发明具有工序简单，成本较低，所制备的磷酸锰锂／碳复合材料充放电性能和循环性能较好的优点。

复合多元磷酸铁锰钒锂正极材料的制备方法 849

 0

本发明公开了一种复合多元磷酸铁锰钒锂正极材料的制备方法，包括如下步骤：1)将锂源、铁源、锰源、钒源、磷源和碳源按一定比例混合，在研磨机中充分研磨、细化，得到浆料a；2)将上述浆料a在微波炉中微波干燥一定时间，冷却至室温后取出，得到前驱体b；3)将上述前驱体b，加入到气氛烧结炉中高温烧结一定时间，冷却至室温后，得到磷酸铁锰钒锂正极材料。本发明操作简单、可控性强，适合工业大批量生产，通过较低的成本合成了具有多种优点的锂离子电池正极材料。

锂硫电池用双层复合隔膜的制备方法 780

 0

本发明涉及一种静电纺丝技术制备锂硫电池用催化/凝胶双功能复合隔膜的方法，其特征在于该种复合型锂硫电池隔膜由一层厚度为25～30um的掺氧化锡锑芳纶膜和一层厚度为45～50um的掺氟芳纶膜复合而成。该催化/凝胶双层芳纶复合隔膜采用静电纺丝技术制备而成。所述的锂硫电池用催化/凝胶双层芳纶复合隔膜的制备方法包括如下步骤：1)采用静电纺丝方法制备掺氧化锡锑芳纶膜；2)利用静电纺丝技术制备掺氟芳纶纳米纤维膜，在线复合制备掺氧化锡锑芳纶/掺氟芳纶纳米纤维复合膜；3)将已制备的双层复合芳纶纳米纤维膜放入真空烘箱中烘燥后，进行热压。该发明工艺简单，生产成本低，所制备的锂硫电池用催化/凝胶双层芳纶复合隔膜具备良好的亲液性、出色的热稳定性和优异的力学性能，其有利于隔膜离子电导率的增强以及电池循环稳定性的提高。

锂硫电池用氟/锰氧化物改性芳纶纳米纤维复合隔膜及其制备方法 927

 0

本发明涉及一种锂硫电池用氟/锰氧化物改性芳纶纳米纤维复合隔膜及其制备方法，属于锂硫电池隔膜的技术领域。所述的复合型隔膜由一层厚度为10～15μm的掺氟芳纶膜和一层厚度为15～20μm的掺氟‑掺三氧化四锰芳纶膜复合而成。该复合型隔膜的具体制备方法包括如下步骤：1)采用静电纺丝技术制备掺氟芳纶膜；2)利用静电纺丝方法制备掺氟‑掺三氧化四锰芳纶膜，在线复合制备掺氟芳纶/掺氟‑掺三氧化四锰芳纶复合膜；3)将掺氟芳纶/掺氟‑掺三氧化四锰芳纶复合膜进行热压处理即可得到所述的氟/锰氧化物改性芳纶纳米纤维复合隔膜。运用该方法制备的锂硫电池用掺氟芳纶/掺氟‑掺三氧化四锰芳纶复合膜可以在锂硫电池中具有优异的应用性能。

抗弯折的金属锂负极的制备方法 940

 0

本发明涉及一种抗弯折的金属锂负极的制备方法，1)通过对氧化石墨烯分散液进行加工，制备得到氧化石墨烯薄膜，其厚度为1μm～200μm；2)将氧化石墨烯膜进行干燥，干燥温度为30℃～300℃，干燥时间为1h～72h；3)将金属锂在惰性气氛中利用加热设备进行热处理，其升温速率为1～50℃/min，最终温度为200～500℃；4)对干燥后的氧化石墨烯膜进行定形后，还原，且还原后的氧化石墨烯与熔融金属锂接触时间为1～120s，得到抗弯折的复合金属锂负极。将该负极用作柔性Li‑O2电池与Li‑S电池负极，电池在传统以及弯折状态下的容量以及循环稳定性均得到了提升。

用于圆柱型锂离子电池的散热装置 698

 0

本发明公开了一种用于圆柱型锂离子电池的散热装置，包括导热块体(1)和散热器(2)；导热块体(1)的中部，开有一个用于安装圆柱型锂离子电池单体的电池容纳通孔(3)；导热块体(1)的下部，开有垂直分布的豁口(9)；豁口(9)的顶部，与电池容纳通孔(3)相连通；导热块体(1)上横向贯穿设置有至少一个横向分布的带螺纹孔道；带螺纹孔道位于电池容纳通孔(3)的下方；每个带螺纹孔道中，螺纹连接有横向分布的收紧通孔螺栓(4)；导热块体(1)的顶部固定连接一个散热器(2)。本发明公开的一种用于圆柱型锂离子电池的散热装置，其能够大大提高圆柱型锂离子电池和环境的热交换效率。

基于打孔还原氧化石墨烯的锂硫电池 688

 0

本发明公开基于打孔还原氧化石墨烯的锂硫电池，以金属锂片为负极，以打孔还原氧化石墨烯为自支撑材料，作为正极，以Celgard 2400为隔膜，利用水热法将氧化石墨烯还原并自组装，并用双氧水打孔所致使石墨烯表面产生纳米级的介孔和微孔，提高了比表面积，增加了活性物质反应位点，同时微孔和介孔有效的吸附多硫化锂，从而有效抑制其在正极与负极之间的穿梭，从而提升锂硫电池的电化学性能。

抑制尖晶石钛酸锂产气的方法 1061

 0

本发明公开一种抑制尖晶石钛酸锂产气的方法，包括如下步骤：1)将待改进的钛酸锂置于带有搅拌装置的化学气相沉积反应器内；2)抽去所述化学气相沉积反应器内的空气；3)通入反应气，所述反应气为TiCl4、含碳气体、氢气和隋性气体的混合气体；4)用微波对待改进的钛酸锂直接加热，得到产品。该方法反应时间短，能实现连续化生产，在钛酸锂表面包覆的碳化钛层均匀，厚度可控，将其产品应用于电池，对电池比容量和充放电无显著影响。

微孔磷酸铁锂比表面积的测定方法 838

 0

本发明提供了一种微孔磷酸铁锂比表面积的测定方法，包括以下步骤：将含有微孔磷酸铁锂样品进行脱气处理；将所述经过脱气处理的样品在液氮中进行吸附处理，得到吸附曲线，所述吸附处理的相对压力为0.05～0.15；根据所述吸附曲线，采用BET方程计算得到所述含有微孔磷酸铁锂的比表面积。本发明在0.05～0.15的相对压力下对待测样品进行吸附处理后，计算得到的吸附系数C值为正值，且回归校正系数可达0.9999以上，测得的比表面积值较为准确，而且重复性较好。本发明提供的测定方法适合于测定含有微孔磷酸铁锂的比表面积，可以采用BET方程对其进行计算，得到的测定值较为准确，而且重复性较好。

锂离子动力电池 963

 0

本发明公开一种锂离子动力电池,该锂离子动力电池顶部壳盖的中间部位设置有安全阀孔,所述安全阀孔内嵌入有筒状的安全阀,该安全阀与电池壳盖之间为平行端面激光焊接,该安全阀(1)的内腔底部设置有圆环形的平台(2),该平台(2)的内环中设置有放气阀口(4),该平台(2)的上表面焊接有金属材质的安全放气阀膜(3)。本发明提供的一种锂离子动力电池,该电池具有新型的安全阀结构,有效地解决了安全阀密封效果差的问题,提高了电池的密封性能,简化了装配工艺,进而提高了锂离子动力电池的生产质量,具有重大的生产实践意义。

锂离子电池四氧化三钴负极材料的制备方法 875

 0

本发明涉及一种锂离子电池四氧化三钴负极材 料的制备方法，其特征在于实施步骤如下：(1)将碳酸钴 (CoCO3)置入高温炉内，在空气 气氛中于500℃～900℃，加热6～24小时，自然冷却得到四氧 化三钴 (Co3O4)粉末(A)；(2)将氢氧化钴(Co(OH) 2)置入高温炉内，在空气气氛中于200℃～400 ℃，加热12～36小时，自然冷却得到四氧化三钴 (Co3O4)粉末(B)；(3)将制得的四氧化三钴 (Co3O4)粉末(A)或(B)中加入重量百分比为2％～20％的锰粉或 锰镍混合金属粉末，其中锰的含量为1％～100％，混合均匀得 到产物。本发明不需球磨，更适合工业化生产；制得材料用作 锂离子电池负极具有比容量高、首次充放电效率高、循环性能 稳定的优点，具有显著的实用价值和经济效益。

锂离子电池高容量锡复合物负极材料的制备方法 723

 0

本发明涉及一种锂离子电池高容量锡复合物负 极材料的制备方法，实施步骤如下：首先将硫酸镍、氯化镍和 硼酸边搅拌边依次加入一定量的去离子水中并加入添加剂；再 选择加入直径在0.1～10微米之间的 SiO2、 TiO2、 ZrO2、 Cr2O3、 Fe2O3、CeO2、MgO、SiC、BaSO 等不溶性固体微粒10～100g·L－ 1；在2～6A·dm－ 2电流密度下以压缩空气均匀搅拌，以铜箔为基 体电镀1～10分钟，使固体微粒与镍共沉积而形成复合镀镍层； 然后在其表面电沉积锡层，使镀锡层内包含有大量固体微粒， 得到镍－固体微粒－锡复合物负极材料。该方法制得的镍－固 体微粒－锡复合物负极材料作为锂离子电池负极比容量高、首 次充放电效率高、循环性能稳定。

掺杂其他金属离子的磷酸锰锂溶胶凝胶合成方法 642

 0

本发明涉及一种掺杂其他金属离子的磷酸锰锂的溶胶凝胶合成方法，步骤是：⑴将锂源化合物、锰源化合物、金属离子化合物、碳源化合物、磷源化合物以及络合剂溶解与去离子水中，所添加的络合剂与锂源化合物的摩尔比为0.5～2.5；⑵将澄清溶液强力搅拌且蒸发溶剂至粘稠，将得到的粘稠物质于鼓风燥箱内进行干燥，粉碎，球磨，得到混合物粉末；⑶将混合物粉末转移至瓷舟中，于500～800℃惰性气氛下煅烧1-24h，得到掺杂其他金属离子的磷酸锰锂成品。本发明采用金属离子掺杂的方法，可有效地提高材料的导电率，大大改善了材料的循环性能，所合成的材料均匀性好，生产成本低，操作简单，易于实现商业化生产。

锂电池正极材料LiFePO4纳米粉体的制备方法 835

 0

本发明公开了一种锂电池正极材料LiFePO4纳米粉体的制备方法，由下述步骤组成：(1)在搅拌下，将环烷酸与异辛醇混匀，加入硫酸亚铁水溶液，调节pH值，继续搅拌，倒入分液装置中，静置，用蒸馏水洗涤有机相后再分液，收集有机相；(2)取LiOH，加入H3PO4水溶液中，搅拌溶解后，调节pH值，加抗坏血酸，搅拌均匀即得水相；(3)将水相与有机相引入高压釜内，密封，搅拌，加热，反应10－120分钟后停止加热和搅拌；(4)冷却至室温，固液分离，固体用无水乙醇洗涤，干燥，即得锂电池正极材料LiFePO4纳米粉体。本发明的方法成本低、污染小、原料来源广泛、工艺简单、流程短、能耗低、易于工业化。

具有防水功能的锂电池装配壳体 885

 0

本实用新型公开了一种具有防水功能的锂电池装配壳体，包括保护壳，所述保护壳的底面开设有等距离排列的通风孔，所述保护壳的内壁固定连接有防潮板和支撑板，所述支撑板位于防潮板的上方，所述支撑板的上表面固定连接有第一固定板，所述保护壳的内侧壁固定镶嵌有两组等距离排列的凹型通风管，两组所述凹型通风管的输入端和凹型通风管的输出端均贯穿保护壳并延伸至保护壳的内部。该具有防水功能的锂电池装配壳体，通过设置的通风与喇叭筒的配合，可以使保护壳外部凉风更加方便的吹进凹型通风管的内部，流经连通管和通气管进入保护壳的内部，实现对各个锂电池的吹风，保持各个锂电池的干燥，避免锂电池的损坏影响锂电池的使用寿命。

超薄金属锂带生产线 806

 0

本实用新型公开了一种超薄金属锂带生产线，包括依次设置的放卷装置、矫平装置、放卷纠偏装置、放卷张力控制装置、润滑剂喷涂箱、轧机、切边张力控制装置、切边器、清洗箱、冷风干燥箱Ⅰ、热风干燥箱、冷风干燥箱Ⅱ、收卷张力控制、收卷纠偏装置和收卷装置。本实用新型采用轧制工艺，轧制前对基材进行表面处理，轧制后进行清洗和风干，获得的超薄金属锂电极带厚度可达0.02mm及以下，主要应用于高容量的二次电池，例如：锂硫电池、锂空气电池、锂负极全固态电池、锂聚合物电池以及其它以锂为负极的二次电池等，可以实现自动成卷生产，也可以进行小批量成片生产，能够极大地提高生产效率，很好地保证产品质量。

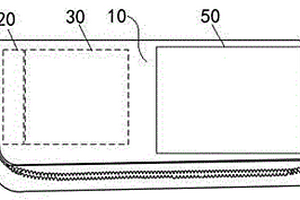

锂离子电池的绝缘结构 1047

 0

本实用新型公开了一种锂离子电池的绝缘结构，属于锂离子电池技术领域，所述锂离子电池的绝缘结构包括尾部留有空白集流体的正极板和负极板；其特征在于：在所述正极板的正极活性物和尾部光箔之间设置有绝缘层；所述绝缘层为绝缘胶带或绝缘涂层。本实用新型通过对正极板活性物与尾部光箔交界处进行绝缘保护的方案提升电池在长期循环过程中的可靠性；进而提高锂离子电池的安全性。

金属锂粉生产装置 751

 0

公开了一种金属锂粉生产装置。该金属锂粉生产装置包括：耐压容器，所述耐压容器包括容器壁和由容器壁限定的内部空间，所述容器壁上设置有进料口、卸料口，所述卸料口上设置有卸料阀门、加压口；以及位于所述耐压容器的外部，与所述卸料口相对设置的挡板。该金属锂粉生产装置可以高效制备粒径小、纯度高的金属锂粉。

锂电池回收用分离筛选装置 1066

 0

本实用新型涉及一种锂电池回收用分离筛选装置，包括：底座，所述的底座上对称设置有四个橡胶材质的连接柱，每个所述的连接柱上均设置有支撑弹簧，每个支撑弹簧上均设置有支柱，所述的支柱与下层滑槽相连接，下层滑槽上设置有中间滑槽，中间滑槽上设置由有上层滑槽，所述的上层滑槽上设置有连接通道，所述的连接通道上设置有破碎室，所述的破碎室外侧设置有两排旋转电机，每个旋转电机均与连接有破碎齿轮柱，所述的破碎齿轮柱通过轴承固定在破碎室上。本实用新型解决了现有废弃锂电池回收中分离筛选装置存在不能高效的实现锂电池破碎物的分离等缺点，通过多级分离和筛选实现了废弃锂电池的正负极片中金属和石墨粉的分离功能。

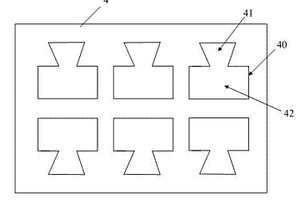

方形锂离子电池的外部绝缘垫片 612

 0

本实用新型公开了一种方形锂离子电池的外部绝缘垫片，包括离型纸和基材、上胶层和下胶层，在所述外部绝缘垫片上设有一与电池负极帽对应的负极帽孔，所述上胶层和下胶层分别由设置在所述负极帽孔左右两侧并与负极帽孔保有距离的左、右上胶层和左、右下胶层构成。本实用新型提供的方形锂离子电池的外部绝缘垫片可以在方便使用的前提下，有效的避免外部绝缘垫片在生产过程中发生胶层外溢造成电池或者负极帽的污染，从而防止造成后期化成的负极帽触点接触不良致使化成不良以及注塑后的外观不良的问题，提高锂离子电池工序合格率，同时有利于提高锂离子电池的组装效率，有利于广泛地在生产中应用，具有重大的生产实践意义。
