全部
▼
热搜：
741
0
为了解决所述技术问题，本实用新型提供一种结构简单、便于分离的分离式电动车锂电池盒，包括控制盒和主盒体，控制盒上连接一滑道座，滑道座上设置有滑道槽，控制盒设置在滑道槽上，控制盒下方设置有两个滚轮，滚轮设置在凹槽内，主盒体上设置有一出口，出口内设置有一拉手，靠近出口端主盒体内设置有两个挡板。滚轮通过旋转装置与凹槽内相连接。控制盒上连接一滑道座，滑道座上设置有滑道槽，控制盒设置在滑道槽上，便于控制盒与车架的脱离，这样我们就能携带多块锂电池盒，来延长电动车行程，同时也能方便的拆下锂电池盒来进行充电。控制盒下方设置有两个滚轮，滚轮设置在凹槽内，便于控制盒的拿放，本实用新型结构简单，设计新颖。
749
0
本发明提供了一种锂电池保护板MOS开关的汇流导热集成装置，包括PCB，PCB上设有镀锡铜箔，其特征在于：镀锡铜箔上还设置有元器件以及汇流片，元器件的引脚焊在不同的镀锡铜箔的走线表面上，汇流片与PCB固定连接；还设有散热铝板，散热铝板设置在汇流片远离PCB一侧。本发明有益效果：一种锂电池保护板MOS开关的汇流导热集成装置，提高了热传导效率，提高了锂电池保护板的散热能力；用普通PCB板替代了现有的通过使用铝基PCB进行散热的方式，降低了成本。
675
0

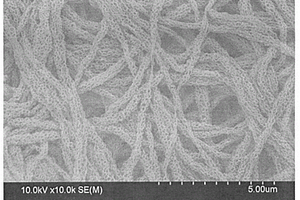

本发明公开了一种锂离子电池纺丝隔膜的后处理方法及纺丝隔膜，属于锂离子电池技术领域，其特征在于，所述锂离子电池纺丝隔膜的后处理方法至少包括：S1、在隔膜表面喷涂热压助剂；S2、对上述隔膜进行烘干；S3、对上述隔膜经过多次反复折叠；S4、采用热辊压法压制上述隔膜，在预设的辊压温度、辊压速度下，以预设辊压力压制隔膜；S5、将上述隔膜进行后续烘干，彻底除去水分；S6、对上述隔膜进行快冷处理，并进行形状定型。本发明利用静电纺丝制备了隔膜后，通过添加热压助剂，在高温实现软熔和粘结，对隔膜进行热压，实现隔膜的致密化、均匀化，并提高隔膜的拉伸强度。
798
0
本发明提供了一种超薄锂膜预制件及其制备方法。该预制件具有：担载层，和位于所述担载层的至少一个表面上并且与所述担载层复合在一起的超薄锂膜，所述超薄锂膜是具有孔径为5～200微米的通孔的均匀薄膜，具有0.5‑15微米的均匀厚度，厚度公差在±0.5μm以内。
730
0
本发明公开了一种锂离子电池的测试筛选和档次判定方法，包括步骤：第一步，对于需要测试的多个锂离子电池，通过充放电操作，将电池的荷电状态SOC调整到10％～15％；第二步，对多个电池依次进行IROCV测试，然后进行电池档次判定，分为合格品、待定品和次品三个档次，然后，再对不同档次的电池，分别执行不同的预设操作。本发明公开的一种锂离子电池的测试筛选和档次判定方法，其在扫描测试过程中，增加即时档次判定操作，将电池的档次变更为合格品、待定品、次品三类，通过对次品明显及有效的区分，待定品不再需要进行以上二次重新筛选流程，避免过程中的二次返工，有效提高了生产效率并降低过程损耗成本，易于推广应用。
760
0
本发明公开了一种溶剂热法制备高性能富锂正极材料的方法，包括如下步骤：(1)以无水乙醇作溶剂，将二水合乙酸锂、四水合乙酸镍、四水合乙酸钴和四水合乙酸锰溶解，加入二水合草酸，超声、搅拌至完全溶解，转移至反应釜中，在180‑220℃下加热18‑28h；(2)将步骤(1)获得的产物用无水乙醇洗涤、抽滤，烘干；(3)将步骤(2)中获得的固体升温至400‑500℃煅烧5‑7h，再升温至800‑1000℃煅烧10‑14h，得到高性能富锂正极材料。本发明的方法在整个过程中没有污染物产生，操作简单；得到的产品，放电比容量高，电化学性能好，材料粒度小且颗粒均匀。
1023
0
本发明提供了一种锂空气电池空气电极催化剂的制备方法，包括以下步骤：合成表面具有介孔结构、单分散的SiO2微球；通过垂直沉积法使单分散的SiO2微球自组装成三维有序的SiO2胶体晶体模板；通过孔浸润法将钙钛矿氧化物的金属盐前驱体填充到胶体晶体的孔隙中，经过干燥、烧结使钙钛矿氧化物结晶；将S3得到的材料在NaOH中浸泡去除SiO2模板，得到具有三维有序大孔结构的钙钛矿氧化物；对三维有序大孔/介孔复合结构的钙钛矿氧化物催化剂材料的物理化学性质进行表征；组装成扣式锂?空气电池，对其充放电容量、库伦效率、循环性能和倍率性能进行表征。能够降低电池极化，提高电池的充放电效率，延长锂空气电池的循环寿命。
634
0
一种高比表面积磷酸亚铁锂/C复合材料的制备方法，制备方法的步骤是：(1)电池级纳米磷酸铁与热固性酚醛树脂液体按照质量比2:1混合，搅拌成为均匀的浆体；(2)把浆体在60～80℃加热固化，再升温到180～200℃进行焦化；(3)焦化材料加热到400℃，保持2小时进行炭化；(4)把炭化材料与10%氢氧化锂溶液混合，搅拌均匀，并在高纯氮气保护下，以10℃/分钟的速度加热到700℃烧结，保持6小时，然后停止加热，自然冷却到室温；(5)把烧结产物进行研磨，过325目筛，得到高比表面积磷酸亚铁锂/C复合材料。
729
0
本发明涉及一种锂离子电池正极材料NCA的改性方法，包括制备NCA正极材料和对NCA材料的改性处理；其中NCA正极材料制备步骤包括：⑴配制金属混合盐溶液；⑵配制沉淀剂溶液；⑶制备Ni0.8Co0.15AL0.05CO3前驱体粉末；⑷不同气氛下高温预处理Ni0.8Co0.15AL0.05CO3前驱体粉末；⑸混料、结炉、冷却、过筛；NCA材料改性处理包括NCA正极材料与纳米无机功能材料混合成粉体；对粉体进行烧结，冷却，过筛。本发明采用双络合剂碳酸盐方法；将NCA正极材料和纳米无机功能材料通过共混热改性处理方法；采用电池级碳酸锂作锂源，具有振密高，高安全性好，工艺简单，适于商业化生产的特点。
782
0
一种高容量的锂离子电池正极材料，是以富锂相材料为壳材料、以尖晶石相材料为核材料构成的具有核壳结构的层状复合材料，其制备步骤如下：将镍锰混合盐溶液与氨水和碳酸钠溶液进行共沉淀反应得到碳酸锰镍前驱体；将前驱体与粉末状锂源混合均匀后进行焙烧得到具有尖晶石结构粉体颗粒状的核材料；将上述核材料与Li2CO3混和均匀后焙烧得到目标物。本发明的优点是：该正极材料比容量高、循环稳定性高、首次放电效率高；该材料制备工艺可控性良好、制造成本低，适于规模化生产，以满足市场上对高电压、高比容量材料的需求。
901
0
一种用于锂二次电池负极的锡碳复合材料，由超小粒径的锡纳米颗粒均匀地分散、嵌在三维多孔碳载体材料内部并形成三维多孔结构，其制备方法是：利用高温热解锡的配合物，将超小粒径的锡纳米颗粒均匀地分散、嵌在三维多孔碳载体材料内部，保持锡的高比容量特性，同时有效控制整体电极的体积膨胀，防止颗粒的团聚现象，提高其循环稳定性；可用于制备锂离子电池。本发明的优点是：该复合材料的超小的粒径以及三维多孔结构有利于离子的快速传输，从而提高锂二次电池负极材料的功率密度，具有良好的循环稳定性和倍率性能；其制备过程易于控制、操作简单，便于实现工业化大规模生产，有望应用于下一代高能、高功率、环境友好的储能电池中。
604
0
本发明提供了一种软包锂电池极耳的超声波焊接方法，包括如下步骤：步骤一：通过极耳预热机构对极耳进行预热；步骤二：通过球面型焊头，在极耳上层采用先焊接再弯折的超声波冷压焊接方式，对极耳进行焊接。本发明所述的软包锂电池极耳的超声波焊接方法，箔材与Tab的焊接方式采用Tab在上层的焊接方式，减少了箔材在上层焊接方式对箔材的损伤，提高了接头的焊接质量和有效连接长度，从而提高了极耳的过流能力。
592
0
本发明公开了一种有效降低使用陶瓷隔膜的锂离子电池的电芯水分的方法，属于锂离子电池生产制造领域，该方法包括以下步骤：(1)将待干燥的陶瓷隔膜电池电芯置于烘箱内，升高温度；(2)抽真空至真空度≥‑0.08Mpa并保持一段时间；(3)用气体卸真空至常压并保持一段时间；(4)依次对(2)、(3)步骤进行循环；(5)抽真空至真空度≥‑0.08Mpa并保持一段时间，卸真空，取出电芯。本发明通过对电芯在真空干燥过程中进行真空‑干燥气体循环，可以有效降低使用陶瓷隔膜的电池电芯水分。

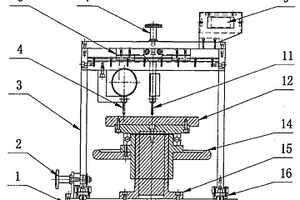

本发明提供了一种锂离子电池正极材料粉末压实密度的测量模具及测试方法，该模具包括底座(1)、载料体(2)、下垫片(3)、上垫片(4)和压片柱(5)。该方法包括以下步骤：步骤1、检测锂离子正极材料粉末所能承受的压力情况；步骤2、准备模具，并将正极材料粉末装入模具中；步骤3、对模具施加压力；步骤4、测量模具高度，并计算压实密度。本发明通过将正极材料粉末装入测量模具中，对模具施加压力，从而实现对正极材料粉末的压实，测量数据得到正极材料粉末的压实密度，该测试方法所用模具结构简单且单向受力不易变形，本发明所提供的测试方法操作简单、高效快捷且测试结果准确，提高了正极材料粉末压实密度的检测速度和准确性。
933
0
本发明涉及一种锂硫二次电池用正电极的制备方法，包括⑴单质硫、导电剂和粘结剂置于溶剂中作为正电极浆料；⑵将正电极浆料涂覆在集流体上；⑶正电极浆料干燥后作为正电极材料与集流体压制成一体，其特点是：采用空气喷涂法，将导电碳涂料喷涂在压制于集流体上的正电极材料表面形成碳涂层。本发明采用空气喷涂法，直接在正电极材料表面喷涂厚度可控的碳涂层，不仅制作方法简单、成本低廉，且能精确控制碳涂层厚度，保证了正电极中碳含量的最佳值，提高了单质硫的利用率，首周单质硫的利用率超过84.6%，正电极的导电能力获得极大提高，而且循环性能也较为优异。最终改善了锂硫二次电池的电化学性能，提高了电池的使用寿命。
851
0
本发明公开了一种锂离子电池内部产气的收集装置，包括有广口瓶（1），所述广口瓶（1）内放置有待产气的检测对象，所述广口瓶（1）内部注入有电解液（9）；所述广口瓶（1）顶部开口且设置有一个密封塞（3）。本发明公开的一种锂离子电池内部产气的收集装置，其可对三电极体系、极组、电池等待检测对象在充放电及其他测试过程中的产气进行实时收集，以方便检测。
833
0
本发明提出一种可充锂锰电池正极材料的制备方法。首先采用稀酸溶液处理电解二氧化锰,洗去低价锰离子和杂质离子,然后在250-350℃空气气氛下进行热处理2-4小时,将二氧化锰转变为单一γ相成分。加入微量稀土元素Ce和Y,加入量为锰摩尔数的0.1-5%。利用稀土的掺杂变价效应,改善锂离子扩散通道和电荷传导能力,提高材料性能。然后加入LiNO3,进行高能机械合金法研磨,形成具有大量微观亚稳态的亚微米结构的均匀体系,可以实现成品低温快速合成。再采用分步煅烧工艺,首先使材料体系达到LiNO3材料熔点以上5-10℃,形成液相包覆固相的反应体系,然后提高烧结温度,烧结2-8小时。降温过筛得到成品。本发明烧结时间短,产品纯度高,性能稳定。
761
0
本实用新型公开了一种单节锂离子电池大电流输出控制电路，而提供一种能够保持多个MOS管的一致性，可靠性高的控制电路。包括锂离子电池控制芯片U2、低压差线性稳压器U1、信号转换N沟道MOS管Q1、信号转换N沟道MOS管Q3、信号转换P沟道MOS管Q2、信号转换P沟道MOS管Q4、主功率N沟道MOS管Q5和主功率N沟道MOS管Q6，本实用新型的控制电路通过锂离子电池控制芯片对电池进行电压、放电电流监控，并产生相应的控制信号，该控制信号用于驱动信号转换MOS管，通过MOS管的开关来实现对主回路功率MOS管的开关控制，进而实现各种保护功能，电路工作可靠，电子器件少，尺寸小，成本低。
810
0

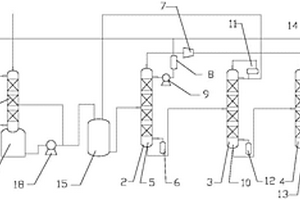

本实用新型提供一种锂电领域乙二醇溶剂回收装置，包括搅拌反应器、石灰乳供给装置、过滤器、阳离子交换器、阴离子交换器、第一蒸馏装置、第二蒸馏装置和乙二醇回收罐，搅拌反应器的入口与锂电生产溶剂废水的出口连接，石灰乳供给装置的出口通过管路与搅拌反应器连通，石灰乳供给装置中装有石灰乳，搅拌反应器的出口、过滤器、阳离子交换器、阴离子交换器、第一蒸馏装置和第二蒸馏装置依次连接，第二蒸馏装置的出口与乙二醇回收罐连接。本乙二醇溶剂回收装置对锂电池电极材料生产过程中使用的乙二醇溶剂进行了回收，保护环境又节约化工原料，降低生产成本；回收得到的乙二醇纯度高；并且节约回收过程的能源。
643
0
本实用新型公开了一种锂电池专用复合隔膜，属于锂电池技术领域，具有有效的提高抗拉效果，提高锂电池质量的优点，其技术方案如下，包括复合膜，所述复合膜两侧面均设有陶瓷材料层，其中一个所述陶瓷材料层远离基础膜表面设有抗拉层，所述陶瓷材料层上设有若干个与复合膜长度方向相同的第一凸条以及与复合膜宽度方向相同的第二凸条，所述第二凸条呈V形，所述抗拉层上还设有保护层，所述保护层上设有与第一凸条、第二凸条配合的凹槽,所述抗拉层为玻璃纤维网格布，所述保护层为氯乙烯偏氯化烯共聚乳液涂层。
662
0
本实用新型涉及一种锂电池模组自动拆解设备，包括：支撑板、水平传送机构、图像采集机构和激光切割机构，所述的支撑板设置在支撑台上端，所述支撑台、支撑板中央形成空腔，所述的空腔中设置有水平传送机构，水平传送机构用于运送锂电池模组，所述的支撑台上端、位于水平传送机构的侧端设置有导轨，所述的导轨上通过燕尾配合分别设置有图像采集机构和激光切割机构,所述的导轨两侧设置有燕尾，所述的导轨上端设置有直齿条。本实用新型解决了现有废弃锂电池模组依靠人工进行拆解时存在泄露有害气体伤害人体健康、拆解效率低等缺点，通过机器视觉技术与激光技术结合，实现对电池模组的自动化拆解功能。
857
0
本实用新型公开了一种锂离子电池模组，包括电池模组主体，所述电池模组主的正面设置有总正极输出端和总负极输出端；所述电池模组主体包括多个单体电芯，所述电芯主体的上部套有一个上支架，所述上支架的顶面设置有一个上铜排，所述上铜排中设置有一个卡扣，所述电芯主体上部贯穿通过所述上铜排和卡扣，所述上支架和卡扣固定连接；所述卡扣内放置有上镍片，所述上镍片的外侧端越过卡扣顶面后与所述上铜排相焊接，所述上铜排与所述电芯主体相焊接。本实用新型公开了一种锂离子电池模组，其性能优异，可以方便地进行生产和维护，显著减低锂离子电池模组的生产成本和维修成本，节约宝贵的资源，提高产品使用率。
1003
0
本实用新型涉及一种电动自行车用锂离子电池的安全检测装置，该装置包括防爆箱体3、底座2、充电装置16、放电装置17、超声波探头4、加热装置15、第二温度传感器8、摄像机5、进气孔6、出气孔7等部件，可以同时检测析锂、变形、燃点等安全参数。该实用新型一次性实现电池的多项安全性能参数的检测、评估，不仅弥补了电动自行车用锂离子电池安全性能检测的技术空白，并且有效提高检测效率。
794
0
本实用新型公开了一种锂电池极片卷真空烘烤干燥生产线，其特征在于该生产线包括氮气流通管道、前门窗、至少两组极片卷小车、极片卷输送装置、极片卷拖拽装置、烘烤罐体、侧门窗、检验口、抽真空管道、架体和后门窗；所述前门窗与后门窗的结构相同。该生产线中锂电池极片卷由成组的极片卷小车盛放，极片卷小车可自动进入烘烤罐体中，烘烤罐体与氮气流通管道和抽真空管道相连通，可使极片卷烘烤与抽真空工艺同时在一个腔体内完成，在烘烤罐体一侧还有侧门窗与检验口，可随时监测极片卷的干燥程度与干燥状况，避免将极片卷再次暴露在空气中，防止了空气对锂电池极片卷的二次污染，提高了生产效率。
697
0
本实用新型公开了一种失效后能追溯历史信息的锂离子电池,旨在提供一种在失效事件发生后,能够完整保留电池的可追溯信息,保证对电池的准确辨认的锂离子电池。在电池芯的正极集流体或/和负极集流体上设置有可追溯信息标志层。电池盖板内壁上和电池盖板外部厚度较厚的窄侧面上设置有可追溯信息标志层。本实用新型的锂离子电池在电池芯的正极集流体或/和负极集流体上、电池盖板内壁、电池盖板外部厚度较厚的窄侧面等处设置有可追溯信息标志层,能够在电池失效后保留完整的可追溯信息,有利于对电池的准确辨认,从而保障有效地追溯电池生产制造的历史信息,对于避免类似事件重复发生发挥重要作用。
921
0
本实用新型涉及一种同侧极耳的锂离子电池电芯封装模具。本实用新型属于卷绕式锂离子电池技术领域。一种同侧极耳的锂离子电池电芯封装模具，其特点是：封装模具包括电芯筒、上压板、固定螺栓、正极极柱、正极耳紧固机构和负极耳紧固机构；电芯筒与上压板由固定螺栓紧固成一个整体，上压板上设有正极极柱，正极极柱设有正极耳紧固机构，电芯筒上设有负极耳紧固机构。本实用新型具有结构简单，装配紧凑，使用方便，可以有效防止漏液、断极耳，快速封装等优点，实现快速电池性能测量目的，特别是可以测试电池的高低温、倍率和自放电性能。
中冶有色为您提供最新的天津天津有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年09月11日 ~ 13日
2024年09月19日 ~ 21日
2024年10月11日 ~ 13日
2024年10月25日 ~ 27日
2024年12月20日 ~ 22日
