山西有色金属电冶金技术理论与应用

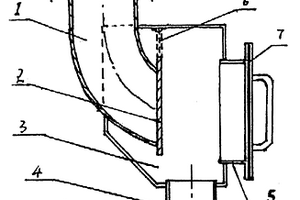

锁气器 846

 0

一种锁气器,适用于化工、建材、冶金、电力等工业。包括呈圆弧形直角的与锁气腔侧壁连通的顶端焊有连接法兰的出料口置于锁气腔内与舌板刚性密封的直径大于卸料管的进料弯管、腔壁一侧与进料弯管连通的另侧腔壁与检修孔连通的底部与卸料管连通的锁气腔、上端与锁气腔底部连通的下端焊有连接法兰的卸料管、置于锁气腔内的通过链条吊装在锁气腔的上顶的借自重与进料弯管出料口刚性密封的舌板。其结构简单,密封效果好,适用于工作环境恶劣的场所。

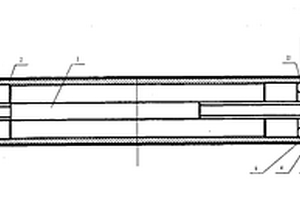

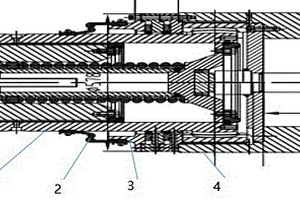

多级推杆 1179

 0

本实用新型具体为一种多级推杆，解决了现有多级推杆使用受限制、承载性能差且散热性能差的问题。多级推杆，包括左侧穿在固定座内的第一级丝杠，第一级丝杠的右侧固定有第一级活塞，第一级丝杠上拧有第一级螺母，第一级螺母上固定有套在第一级丝杠上的管状第二级丝杠，且第一级螺母与第一级活塞的相向一侧相配合，第二级丝杠的右侧固定有第二级活塞，第二级丝杠上拧有第二级螺母，第二级螺母上固定有套在第二级丝杠上的管状第三级丝杠，第二级螺母与第二级活塞的相向一侧相配合。本实用新型结构设计合理可靠，工作行程长、在推杆末级端部可承受丝杠的回转扭矩和推出方向不是水平方向时，承载大、装配简单、推杆工作时散热快，可以长时间连续工作，可应用于航空航天、冶金、电力、化工、机械等领域。

热卷箱弯曲辊辊缝标定块 709

 0

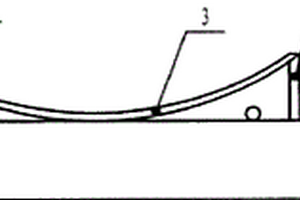

一种热卷箱弯曲辊辊缝标定块,属于钢铁冶金领域的生产辅助设施,它为一块弧形板,弧形板的长度是200mm,宽度是100mm,厚度是40mm,弧形板的弧度与热卷箱弯曲辊的辊面配合。本实用新型能够快速、准确标定热卷箱弯曲辊辊缝,每次标定用时不超过8分钟。

渣罐车 1013

 0

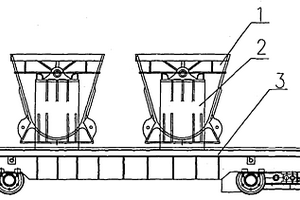

一种渣罐车,主要用于冶金领域,它包括具有动力装置的车体,其特征是车体上固定安装有两个支撑架,每个支撑架上均固定安装有渣锅。本实用新型在一个车体上放置两个渣锅,明显提高了渣车的出渣能力,且提高了渣罐的有效利用率。

新型全自动铁水取样测温装置 987

 0

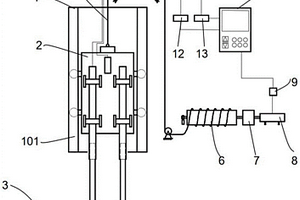

本实用新型公开了一种新型全自动铁水取样测温装置，属于冶金行业铁水预处理领域，主要解决了目前人工测温取样效率低且存在一定危险的问题，包括安装架，内部设置有可上、下升降的固定板，固定板通过钢丝绳与升降卷扬装置连接，固定板中间位置设有红外线测距仪，两侧分别固定有测温枪和取样器插杆，测温枪和取样器插杆上分别连接有快速测温偶头和铁水取样器，升降卷扬装置、红外线测距仪和测温枪均通过信号电缆与电控箱连接。在鱼雷罐兑铁口上方设置安装架，内部设置可升降的固定板，由电控柜系统控制固定板升降，固定板上设置测距仪、测温枪和取样器，实现稳定的测量和取样，提升工作效率，降低人工劳动强度，确保取样、测温过程绝对安全。

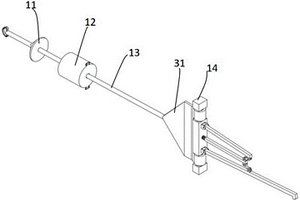

新型风口小套专用拆卸工具 709

 0

本实用新型公开了一种新型风口小套专用拆卸工具，属于冶金行业高炉冶炼设备领域，主要解决了当前拆卸风口小套工作难度大，耗时长的问题，包括退行杆，退行杆的一侧端部固定连接有连接板，退行杆的另一侧设置有限位板，退行杆上可滑动连接有滑锤，连接板与撑杆可旋转连接，撑杆上设置有抓取结构，抓取结构包括中心拉杆、拉钩和副拉钩，中心拉杆可伸缩设置在撑杆的中间位置，拉钩与副拉钩分别可转动设置在中心拉杆的两侧，中心拉杆的尾部分别与拉钩和副拉钩通过连板铰接。通过拉钩与副拉钩的配合下将风口小套卡住，退行杆和滑锤配合形成推行力，方便将风口小套拆卸下来，同时设置有中心拉杆调整拉钩与副拉钩的间距，方便进入取出与夹紧。

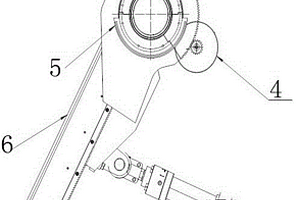

舌板与转向辊保护罩的联动装置 660

 0

本实用新型涉及冶金领域。一种舌板与转向辊保护罩的联动装置，包括，第一齿轮、第二齿轮、第三齿轮、第四齿轮、保护罩、舌板、舌板驱动液压缸、第一齿轮一端连接有舌板，第一齿轮啮合有第二齿轮，第三齿轮啮合有第四齿轮，第三齿轮一侧外设置有保护罩，第一齿轮与第三齿轮不同轴，第二齿轮与第四齿轮同轴，舌板一侧设置有舌板驱动液压缸。本装置将舌板与转向辊保护罩通过齿轮传动装置连接起来，在舌板升降过程中通过齿轮传动使保护罩打来或关闭。有效降的低保护罩开闭的故障率，避免了转向辊辊面的划伤，可以降低换辊及处理辊面的工作量，提高生产效率。

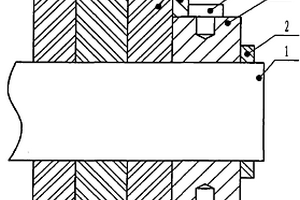

热连轧精轧机伸缩轴密封挡圈 912

 0

本实用新型涉及冶金行业热连轧机机械领域。一种热连轧精轧机伸缩轴密封挡圈，其特征在于：包括，轴身、密封挡圈、管箍、密封压盖，轴身下方设置有密封压盖，密封压盖与轴身之间设置有密封挡圈、密封挡圈通过管箍与轴身以及密封压盖固定设置。本实用新型于2020年1月开始在太钢热连轧1549线精轧机F4‑6轧机上试用，新型密封挡圈的设计改善了F4‑6轧机伸缩轴周围的环境，减少伸缩轴齿端轴套密封漏油造成的油液消耗，大大降低了干油消耗，提高伸缩轴齿端轴套的润滑效果。

中频炉废钢加料装置 949

 0

本实用新型提出一种中频炉废钢加料装置，属于冶金铸造技术领域；解决目前中频炉加料作业环境差，噪音大，强度大的问题；具体技术方案包括废钢槽，所述废钢槽连接有加料器，还包括大料斗、小料斗和行走轨道，行走轨道设置在中频炉炉口的上方，小料斗通过行走部设置在行走轨道上，小料斗设置有行走电机，行走电机用于驱动小料斗在行走轨道上正反向行走；大料斗设置在加料器的下方，大料斗设置有振动电机；小料斗位于大料斗的下方；本装置降低了环境影响和噪声影响，适用于中频炉少量多次加料的特点，结构简单，经济实用。

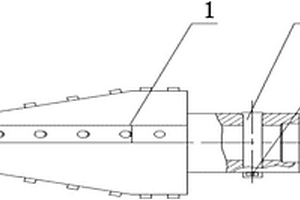

拆炉机无芯轴扩孔钻头 1045

 0

本实用新型涉及一种拆炉机无芯轴扩孔钻头，属于冶金机械装置技术领域。包括无芯轴扩孔钻头(1)、销轴(3)、开口销(4)、驱动杆(2)；其中无芯轴扩孔钻头由尾座(8)、刀片(5)、刀头(6)、塞柱(7)组成；尾座作为无芯轴扩孔钻头的基座，位于后端；刀头位于刀片的台阶孔内；塞柱位于台阶孔安装刀头后的剩余空间；四个刀片通过相互错位，彼此垂直成90°，组成钻头的圆锥体面，并固定安装于尾座；驱动杆与无芯轴扩孔钻头的尾座连接，通过销轴和开口销固定，当驱动杆转动时带动无芯轴扩孔钻头一起转动，实现钻头的旋转。对比现有技术，本实用新型重量轻，结构简单，便于加工，且刀片之间的夹角处便于扩孔时排屑，大大的缩短了扩孔时间。

改进的平整机卷筒胀缩液压缸前端轴套 857

 0

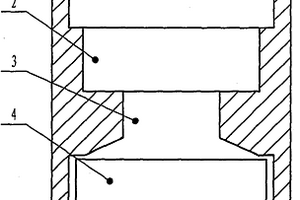

改进的平整机卷筒胀缩液压缸前端轴套，属于冶金领域平整机卷筒胀缩液压缸配套设施，其特征是轴套外壁设有3个静密封凹槽，轴套内壁设有3个导向带凹槽和4个密封圈凹槽。本实用新型延长了涨缩缸前轴套的使用寿命，延长了一年半，每年减少维修时间11小时，减少了漏油的发生频率，提高了产品的质量。

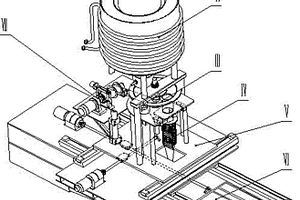

轧制用变形镁合金补温加热装置 847

 0

一种应用热轧过程中变形镁合金温度控制数学模型来设计的轧前补温加热装置，属于冶金技术领域，特别涉及一种轧制用变形镁合金补温加热装置，包括加热槽，齿轮，齿条、加固钢板和定滑轮组，其特征是：由外而内依次焊接滑动槽(8)、加固钢板与齿条(2)，齿条(2)垂直放置，一端焊接加热槽，另一端与齿轮(1)啮合传动，加热槽随齿条(2)的运动上下往复运动；定滑轮组(9)置于上加固钢板(3)外侧，通过手动使得抽动挡板(7)在滑动槽(8)内相对于定滑轮组(9)上下滑动。本实用新型在轧前板坯边部能够及时补温加热装置，并可对坯料边部和中部区域范围内进行在线温度监控，亦可根据温度条件由温控箱中的温控数学模型进行在线调节，而且上下升降简单易行，装置成本降低，且补温或降温幅度误差不超过10％。

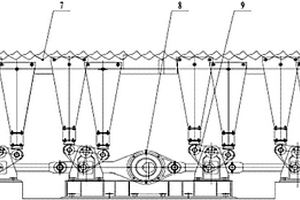

大棒UV冷床 694

 0

本实用新型属于大棒冶金的技术领域，具体涉及一种大棒UV冷床，解决了现有的大棒冷床冷却效果不好的问题。大棒UV冷床，包括U齿、V齿、电机以及减速机，减速机连接主轴，主轴上安装三个偏心轮，其中使Ｕ齿、Ｖ齿上下移动的一个偏心轮通过连杆连接三角架，另外使Ｕ齿、Ｖ齿水平移动的两个偏心轮分别通过连杆连接U齿架和V齿架，U齿、V齿固定于U齿架和V齿架，U齿架和V齿架在三角架上滚动。本实用新型具有如下有益效果：采用UV齿实现了多根上料，提高了生产效率，减少了坯料表面的划伤。同时由于U/V齿板的相互运动，使得棒料在运输过程中360旋转，大大提高了棒料冷却效果而且还对棒料起到了矫直作用。

散物料自动投放装置 1151

 0

一种散物料自动投放装置，属于冶金机械领域，特征是包括有自动卸料罐、料仓及其支架装置、转盘及其支架装置、出料装置、纵横移动装置、支撑梁、卷扬机构；料仓及其支架装置构造是装料口和出料口为漏斗状，外面绕有加热管的料仓底部被四个支撑腿支承在横移小车上面；横移小车安放在纵移小车上面，纵移小车安放在支撑梁上面，支撑梁呈悬臂梁形式固定；料仓下设有阀门，对应下面设有可控旋转定量转盘，转盘下面设有安装在电动横移小车上的卷扬系统及投料导引系统。该装置提高了散料的投放效率和散料利用率，消除了生产安全隐患，改善了工人劳动强度。

热连轧精轧机压下控制油缸 931

 0

一种热连轧精轧机压下控制油缸,属于冶金行业液压轧机上用的设备。它包括轧机牌坊、电子检测装置、液压油缸体,液压油缸的底部设置底盖,液压油缸体设置在轧机牌坊下,轧机牌坊的顶端设置电子检测装置,电子检测装置内设置传感器,传感器的下部设置导向杆,其特征是导向杆一端的外螺纹为M16毫米,导向杆的较粗的那段圆柱的直径为Φ24毫米,邻近的另一段圆柱的直径为Φ20毫米,液压油缸底盖上的中心孔的孔径是22.027毫米,底盖上设置凹槽,凹槽内设置卡板。本实用新型有效减少导向杆断裂次数,减少故障频率,有效的减少因导向杆断裂而造成的故障停机时间,提高轧线工作效率。

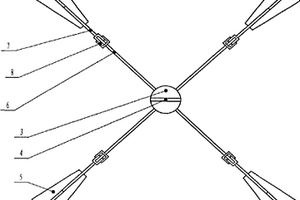

罩式炉对流板 910

 0

罩式炉对流板,属于冶金行业生产设备上的部件,它包括隔板、条形垫板、连接杆、连接板、U形吊环,隔板与连接杆焊接为一体,条形垫板与隔板焊接为一体,隔板为长条扇形,连接板为圆形,四根连接杆以连接板为中心焊接成十字形,U形吊环与连接板焊接在一起,连接杆由连杆及其之间的连接件构成,连接件由两个“U”字形金属件,开口相对,通过销固定连接,一个连杆的一端固定在连接板上,另一端与连接件连接;另一个连杆的一端与连接件连接,另一端与隔板连接。本实用新型通过在山西太钢不锈钢股份有限公司热连轧1549精整作业区罩式炉工序的试验,效果明显,不仅没有发生隔板、连接杆断裂现象,还节约了维修费用,降低了生产成本。

防止划伤工作辊的装置 660

 0

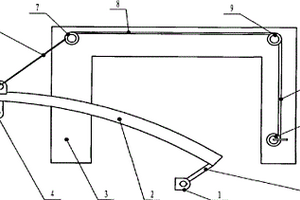

本实用新型属于冶金行业生产设备的辅助设施,具体涉及防止划伤工作辊的装置,它包括底座、支架,支架设置在底座上,支架由两块平行板与一块弧形板构成,其弧形板形成的圆心角为86度～90度,底座上设置两根直径是2毫米的圆杆。更换工作辊时,先将本实用新型安装在邻近钢板边部的位置,通过本实用新型将钢板与工作辊隔离开,工作辊放置在本实用新型的支架的弧形位置上,人工将工作辊推入到轧机辊系固定安装,整个换辊过程,钢板接触不到工作辊,就可以避免钢板划伤工作辊的现象发生。本实用新型重量较轻,拆卸、安装均方便,拆卸或安装时间不超过5秒,效果很好。

卷取机活门辊 1023

 0

一种卷取机活门辊,主要用于冶金领域,它包括主动辊,主动辊安装在轴上,轴通过轴承安装在轴承座上,轴承座通过螺栓与连接导板固定连接,其特征是轴身的横截面为正方形的方轴,主动辊的轴孔为与方轴配套使用的方形孔,方轴的一个轴头的横截面为圆形,圆形轴头通过深沟球轴承和单向推力球轴承安装在轴承座上。本实用新型在检修时,拆装方便,拆装工作中劳动强度较小,用时较短,工作效率较高。

具有柄的试样采样器 1080

 0

一种具有柄的试样采样器,属于冶金行业实验室试样采集工具,它包括一个外形为圆柱形的壳体,其特征是壳体上设有放置试样的凹槽,凹槽的形状为一个圆形和对称设置的两个矩形组成的形状,凹槽的下方设有收集样品的收集盒。本实用新型结构简单,使用方便,试样放置在凹槽内,钻床采样时样品屑落在壳体内,通过收集盒收集起来,不会飞溅到本实用新型之外,工作效率较高。

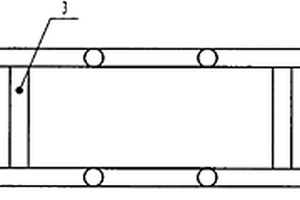

用于更换轧机工作辊平衡缸柱塞的支架 1129

 0

用于更换轧机工作辊平衡缸柱塞的支架,属于冶金行业生产设备维修的辅助设施,它结构是将金属管焊接成矩形框架,框架上焊接有四根支柱。在更换柱塞时,先将柱塞与压盖组装到一起,然后将柱塞和柱塞压盖一起放在本实用新型的支柱上,由两个人抬起本实用新型的将柱塞就位,然后由另外一个人用螺栓将柱塞及柱塞压盖一起向上紧固到位。使用本实用新型更换柱塞,可以确保柱塞一次就位成功,缩短了更换柱塞所用的时间,使用方便,操作简单。

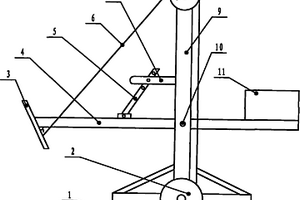

酸洗槽盖的开启装置 885

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及酸洗槽盖的开启装置,它包括支架、揭盖装置、升降装置,支架上设置升降装置,升降装置连接揭盖装置,升降装置由定滑轮和手摇轮及设置在定滑轮和手摇轮上的钢丝绳构成,揭盖装置由弧形钢板和转臂构成,弧形钢板的顶端设置吊耳,弧形钢板的下端设置吊钩,弧形钢板和转臂连接在一起,转臂与固定座铰接连接。将本实用新型的固定座固定安装在酸洗槽的一侧,吊钩与酸洗槽盖的吊耳连接,摇动手摇轮,钢丝绳缠绕在手摇轮上,酸洗槽盖被吊钩吊起缓缓向上移动,酸洗槽盖就这样被开启,运行安全,操作简单,工作效率较高。

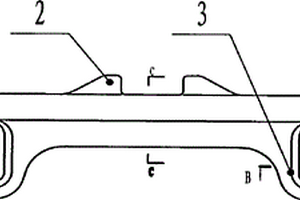

带式烧结机台车阻风篦条 759

 0

带式烧结机台车阻风篦条,属于冶金烧结矿生产设备中的部件,它由炉条体、炉条钩和炉条锁销卡槽构成,为整体铸件,炉条体为矩形,炉条钩的顶端与炉条体相连,炉条体的顶部设置炉条锁销卡槽。烧结机采用本实用新型后,烧结机台车宽度方向气流均匀性得到有效改善,漏风率减少,从而消除了“边缘效应”现象,经过在山西太钢不锈钢股份有限公司炼铁厂的试验,内部返矿率降低了0.3%,烧结矿ISO转鼓强度提高了0.33%,烧结生产率提高了1.07%。

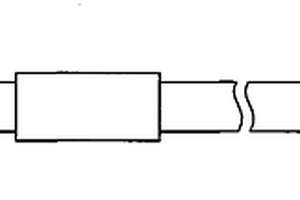

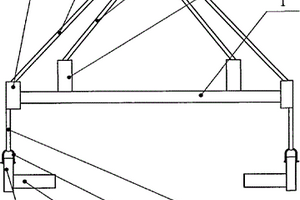

轧机工作辊专用吊具 756

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及轧机工作辊专用吊具,它包括一根长为2300MM的长杆,长杆的两端设置吊环、吊耳,吊耳、吊环上设置吊绳,吊钩通过卸扣、和吊绳与吊环连接。采用本实用新型吊装机工作辊只需一个工作人员即可操作。吊运安全,工作效率较高,经过山西太钢不锈钢股份有限公司冷轧厂的试验,效果明显。

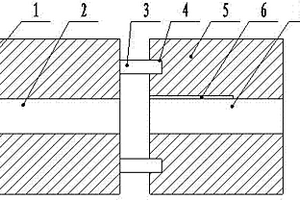

编码器连接装置 669

 0

编码器连接装置，主要用于冶金企业平整机的编码器与轴的安装它包括与转动轴连接的两个轴套，其中一个轴套用于安装编码器，其特征是另一个轴套上设有两个柱销，安装编码器的轴套的轴孔上设有键槽，安装编码器的轴套上设有与柱销配套的销孔，柱销设置在销孔中。本实用新型实现了编码器与转动轴同心转动，即使设备大范围的轴向窜动也能保证编码器及接手不被损坏，以保证生产正常运行。

混铁炉的人孔盖 827

 0

本实用新型公开了一种混铁炉的人孔盖，属于钢铁冶金技术领域。该混铁炉的人孔盖包括矩形盖板（1）、液压缸（2）和挡板（3），液压缸（2）通过支架（6）固定在矩形盖板（1）上，矩形盖板（1）上开设有通孔，液压缸（2）的活塞杆穿过通孔，端部安装有挡板（3）。向混铁炉兑入铁水时，活塞杆伸出使挡板（3）向下运动，挡住飞溅起来的铁渣，避免其粘在矩形盖板（1）的内壁。这样平面结构的人孔盖和外加的平面的挡板（3）解决了原有弧形人孔盖容易积攒粘渣，操作人员不易清理的技术问题，减少了兑铁水过程中清理残渣的次数和时间，相应地工人的劳动强度减小，提升了生产效率。

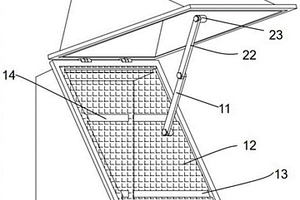

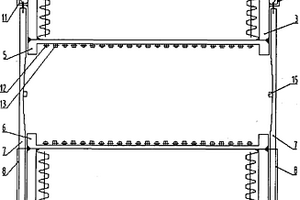

可升温的变送器保护箱 835

 0

一种可升温的变送器保护箱，属于冶金行业变送器防护领域，主要解决了外界温度过低，箱体内部出现凝水堵塞变送器管路并且温度过低影响数据采集精度的问题，包括箱体和箱盖，箱体和箱盖从顶部可旋转连接，箱盖上设置有观察窗，箱体内部表面均覆盖有保温棉，箱体底部还设置有伴热带，伴热带设置在保温棉上，伴热带呈波浪形布置，伴热带上方设置有底固定板对伴热带进行固定，底固定板设置有两个，且与伴热带垂直设置。设置可翻转的箱盖连接在箱体内，同时在箱盖上设置观察窗，方便观察箱体内部的情况；在箱体内部包裹覆盖保温棉，在箱体底部设置电伴热带，提升并稳定箱体内部的温度，保证变送器采集数据准确、稳定、及时，保障生产安全。

多气源的稳定仪表系统 1009

 0

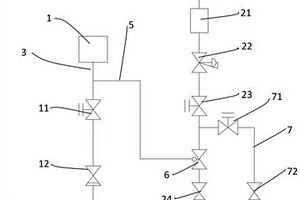

一种多气源的稳定仪表系统，属于冶金行业能源输配领域，主要解决了当制氧机组故障采用备用气源时，气源压力波动较大，影响自动阀门的正常动作，包括第一气管，第二气管，第一气管的一端连接第一气源储存器，另一端连接仪表气管网，还设置有第一阀门，第二气管的一端连接第二气源储存器，另一端连接仪表气管网，其上还设置有稳压机构和第二阀门，第三气管连通第一气管和气动阀，气动阀设置在第二气管上，所述气动阀可根据第一气管的压力调整第二气管的启停状态，所述仪表气管网连接各用气执行元件。设置两个独立气源，并在其之间设置气动阀连接，借助气动阀调整气管的连通，同时在第二气管上设置两层压力调整装置，以此保证输出压力的稳定。

组合式铜焊烧结结构 1120

 0

本实用新型涉及一种组合式铜焊烧结结构，包括接头、转子和铜焊片；接头为圆柱体，圆柱体下端设置有与圆柱体外圆柱面同轴的盲孔，所述盲孔内设置有与盲孔同轴的圆柱形凸起，转子包括空心腔体和连接部，所述空心腔体为下端开口的的空心圆柱，空心腔体的两侧对称设置有开槽，所述连接部为圆柱体，连接部设置在空心腔体的上端，与空心腔体同轴设置，转子沿连接部的轴线设置有贯穿空心腔体和连接部的通孔，空心腔体上端面设置有定位凸台，所述铜焊片设置在连接部的上端，铜焊片随连接部插入盲孔中，圆柱形凸起穿过铜焊片的中心孔，接头下端与定位凸台相抵触。本实用新型制造成本低、加工余量少，本实用新型涉及粉末冶金技术领域。

真空感应炉取样器 949

 0

一种真空感应炉取样器，属于冶金生产辅助设施，主要用于钢水取样，它包括两个取样桶、两个取样杆，每个取样杆一端连接一个取样桶，每个取样杆另一端插入连接套筒内并通过螺栓将取样杆与连接套筒连接，两个连接套筒通过连接板连接，连接板与连接杆连接，连接杆另一端连接粗管；取样杆长度是870mm，支撑杆长度+粗管长度=690 mm；粗管外径是500 mm，内径是320 mm；两个取样桶之间的间距是70 mm。本实用新型提高了取样器使用过程的安全系数，解决真空感应炉取样器使用的安全与质量风险，提高了效率，降低成本与职工劳动强度。

全自动拉矫辊系修磨车床 829

 0

本实用新型涉及冶金行业全自动外圆修磨车床领域。全自动拉矫辊系修磨车床，包括，主轴电机、主轴箱、夹头、床身、Y轴丝杠、步进电机、中心架、刀架、小拖板、顶尖、尾座、夹紧气缸、大拖板、滑块、直线导轨、X、Z轴丝杠，本实用新型的出发点就是研发出全自动拉矫辊系修磨车床，满足拉矫辊盒内部所有辊系的修磨要求，同时适用于所有不改变工件外径、不同粗糙度要求的修磨，提高工件表面修磨质量，增加辊系使用寿命，为企业创造效益。
