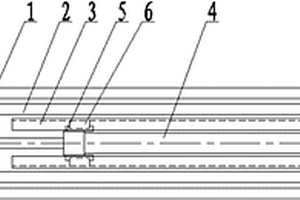

拆炉机伸缩油缸支撑结构 644

 0

本实用新型涉及一种拆炉机伸缩油缸支撑结构，属于冶金机械装置技术领域，包括导轨(3)、安装座(5)和滑块(6)；2个安装座(5)固定安装于伸缩油缸(4)缸筒的前端外侧，每个安装座(5)上固定安装一个滑块(6)，2个导轨(3)对称固定于伸缩臂(2)内部两侧，安装位置为刚好使滑块(6)置于导轨(3)内。对比现有技术，本实用新型拆炉机伸缩油缸支撑结构重量轻，结构简单，支撑效果好，大大的提高了伸缩油缸的使用寿命。

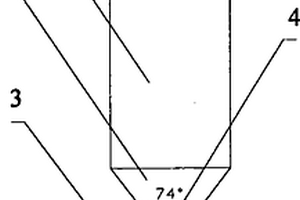

浮选加药装置 765

 0

一种浮选加药装置,由圆柱形加料槽、锥形过渡管和进料管组成,呈漏斗形。加料槽管径和进料管径的比例为3-12∶1,过渡管的锥形角为40-120°。使用该装置添加药剂不向外飞溅、不残留,既美化生产环境,又避免浪费药剂,节约生产成本,可广泛应用于冶金、有色金属、煤炭等行业。

可避免钢卷尾部折边的立卷夹钳 680

 0

一种可避免钢卷尾部折边的立卷夹钳，属于冶金起重吊具，它包括立卷夹钳，其特征是：在立卷夹钳钳口端面上焊接厚50mm，长1400mm，宽600mm的钢板。本实用新型使立卷夹钳在夹持钢卷时钢卷尾部避免折边，进而使得钢卷表面质量得到提高，进入下工序后不用将折边层去掉，节约板材。

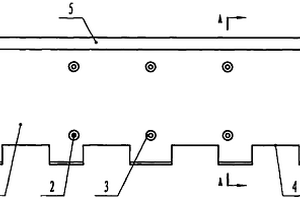

热连轧精轧机过渡板 847

 0

一种热连轧精轧机过渡板,属于冶金行业生产设备中的辅助设施,它包括薄木板,其特征是薄木板上开有若干个孔,每个孔上有限位台,薄木板的一个边有数个凹槽,本实用新型结构简单,加工方便,成本低,容易实施,可以完全消除热轧带钢卷表面划伤现象。

冷却水喷嘴防堵装置 723

 0

本实用新型属于冶金行业生产设备的辅助设施,具体涉及一种冷却水喷嘴防堵装置,其特征是在冷却水的下喷供水管道上安装一套微小流量旁通管道,旁通管道的入水口安装在下喷供水主管道上的气动控制阀的进水口前的位置,旁通管道的出水口安装在下喷供水主管道上的气动控制阀的出水口后的位置,管道上安装有水量调节阀。本实用新型通过微小流量管道给喷嘴不断地供水,使喷嘴保持水溢流不断,氧化铁粉落到冷却水喷嘴上,就会被溢流水冲走,氧化铁粉就不会沉积在喷嘴上,也就消除了堵塞喷嘴的现象。

平整带钢板形测量装置 708

 0

本实用新型属于冶金行业生产设施,具体涉及一种平整带钢板形测量装置,它包括现有的平整机,平整机包括平整辊上辊、平整辊下辊、入口侧转向辊、出口侧转向辊,其特征是在现有的平整机出口侧转向辊两端的轴承箱内各安装一套压力传感器,压力传感器的轴心与平整机出口转向辊、入口转向辊上辊面形成的水平面成30-50度夹角,即压力传感器的轴心与平整板带钢呈30-50度夹角。带钢平整过程中作用在转向辊上的压力,通过辊颈作用在安装在轴承箱内的压力传感器上,通过两端压力传感器测出的压力差来判断平整板型的好坏。本实用新型的投资较小,且可以提高平整板型产品的合格率,其合格率可达96%左右。

双相交换阀 724

 0

一种双相交换阀，涉及一种用于冶金、化工、食品等行业易产生周期性结疤的生产工艺过程的流体控制阀。其结构包括：为两端封闭管体的交换阀基体，在管体内的隔板，在交换阀基体侧壁上分别设有进、出液管，位于交换阀基体外的联通管，固定在隔板上的阀座，居中穿入交换阀基体的与管状阀座配合的阀芯。本实用新型适用于氧化铝生产精液降温板式换热器的交换过程，使流过板式的精液、种分母液周期性互换流道，避免结疤形成，保持板式较好的、经常性的换热效果，改善精液降温及种分母液升温的技术条件，提高分解率，提高循环效率，增大产出降低蒸汽消耗。

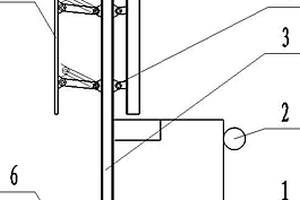

刚性引锭杆防滑脱装置 744

 0

一种刚性引锭杆防滑脱装置，属于冶金工业连铸机引锭杆技术领域，解决了现有引锭杆由于自身重力和气动换向阀选型而出现的下滑，包括引锭杆存放装置和设置在引锭杆存放装置上的锁紧机构，锁紧机构分为上支座、下支座和插销，上支座固定在位于引锭杆存放装置首端两侧的竖直支撑杆中间位置，下支座固定在位于引锭杆存放装置首端底部的支撑横梁上，插销固定在竖直支撑杆的侧面。在引锭杆存放装置上灵活设置上支座和下支座，引锭杆从上支座和下支座中间穿过，同时在上支座上设置防止插销摇摆的固定筒，最后利用插销将上支座、引锭杆和下支座穿透固定，以达到防止引锭杆下滑的目的。

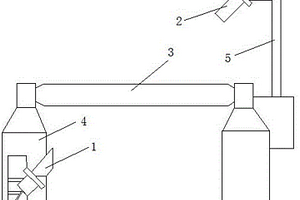

冷金属检测器接收端防止误检测装置 724

 0

本实用新型涉及冶金设备制造技术领域。一种冷金属检测器接收端防止误检测装置，包括接收筒和发射筒，接收筒包括第一底座和第一圆柱筒，第一圆柱筒的高为300mm，底面直径为90mm，第一圆柱筒两端分别设置有第一斜面和第二斜面，第一斜面与第一圆柱筒轴线方向所成夹角的锐角为45度，第二斜面与第一圆柱筒轴线方向所成夹角的锐角为arctan0.5度，第二斜面的上缘与第一圆柱筒外侧壁的距离为50mm,第一圆柱筒的第二斜面所在一端与底座连接，发射筒包括第二底座和第二圆柱筒，第二圆柱筒的高为300mm，底面直径为90mm，第二圆柱筒一端与底座连接，所述的接收筒设置在远离支柱一端的支架上，发射筒设置在支柱上方。检测器可靠性提高，维护清洁更方便。

矿热炉烟气余热利用系统 890

 0

本实用新型公开了矿热炉烟气余热利用系统。矿热炉烟气余热利用系统，包括矿热炉、水冷风冷装置、烟道、沉降室、余热锅炉、除尘器、引风机、烟囱，其中矿热炉的烟气出口通过管路连接水冷风冷装置，水冷风冷装置的出口通过烟道连接沉降室，沉降室的烟气出口通过管路依次连接余热锅炉和除尘器，除尘器的出口通过引风机和烟囱连接。本实用新型在很多冶金化工行业工艺中有应用的空间，矿热炉产生的烟气进入余热锅炉回收热能，产生蒸汽发电，能够提高能源利用率、减少环境污染。

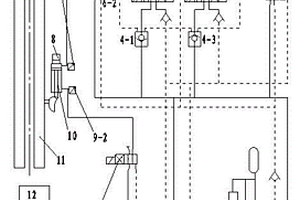

改进的热连轧侧导板液压控制系统 1050

 0

改进的热连轧侧导板液压控制系统，属于冶金企业生产辅助设施，它包括溢流减压阀、蓄能器、第一液控单向阀、第二液控单向阀、第三液控单向阀、第四液控单向阀、第一伺服阀、第二伺服阀、第一二位四通电磁阀、第二二位四通电磁阀、电磁溢流阀、位置传感器、第一压力传感器、第二压力传感器和液压缸，液压缸一端设置位置传感器，位置传感器连接第一压力传感器，第一压力传感器连接电磁溢流阀；电磁溢流阀连接第一伺服阀，液压缸另一端连接压力传感器，压力传感器连接第一二位四通电磁换向阀，二位四通电磁换向阀连接溢流减压阀；第一伺服阀与第一液控单向阀、第二液控单向阀连接；第二伺服阀与第三液控单向阀、第四液控单向阀连接；蓄能器分别连接第一二位四通电磁阀和第二二位四通电磁阀，其特征是增设第三二位四通电磁换向阀控制第一液控单向阀和第二液控单向阀，第二二位四通电磁换向阀控制第三液控单向阀和第四液控单向阀，接通第一伺服阀和第二伺服阀的油路。本实用新型可以快速检测系统故障位置，从而缩短了故障停机时间。

球团压制成型处理设备 974

 0

一种球团压制成型处理设备，属于冶金原料成型设备技术领域，目的是解决现有矿粉压制成型处理设备存在的生产压力低、产品合格率低、设备结构复杂、易发生故障和不能够实现自动化生产的技术问题，包括机架、料斗、主油缸、压头、料车、模具、脱模油缸、料车油缸和料车导轨，其中：它还包括升降导柱和工作平台，所述升降导柱分别设在主机架前边的两侧和后边的两侧，工作平台设在主机架的下部，模具设在升降导柱上并能上下滑动，模具位于工作平台上，料车导轨设在主机架中部和物料架上，压头设在升降导柱的上部且能上下滑动，本实用新型具有结构简单、可靠性高、维护简单方便，生产压力大，产品质量稳定合格率高和能够大规模应用于自动化工业生产的优点。

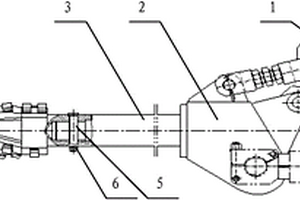

螺旋锥式扩孔钻 876

 0

本实用新型公开了一种螺旋锥式扩孔钻，属于冶金机械装置技术领域，包括尾座(2)、钻头连接杆(3)和钻头(4)；所述钻头(4)包括本体(7)和硬质合金块(8)；钻头本体(7)为四棱螺旋锥体结构，硬质合金块(8)固定在钻头本体(7)四棱外圆锥面上；钻头连接杆(3)前后两端分别与钻头本体(7)和尾座(2)固定连接。本实用新型的螺旋锥体便于扩孔时排屑；镶嵌的硬质合金块可有效提高扩孔钻的耐磨度；使用本实用新型后，其使用寿命提高一倍，同时减少了扩孔作业时间和缩短了套换出钢口时间。

四辊冷轧机轧辊防护保温装置 953

 0

一种四辊冷轧机轧辊防护保温装置，属于冶金设备辅助装置，它包括一块1/3圆弧形钢板构成的弧形罩，弧形罩固定于轧机牌坊的进口和出口两侧，覆盖在上支承辊辊身，弧形罩内设有乳化液喷淋管和纵横设置的若干蒸汽管道，弧形罩一边端部设有杂物接收器。本实用新型消除了因较大温度变化给支承辊带来的不利影响，包括高温膨胀和低温收缩；通过设置杂物接收器，避免了轧辊出现表面剥落或有其他小部件坠落时造成严重工作辊损伤，提高设备运转功能精度和操作人员安全水平，从而提高产品质量，降低成本消耗。

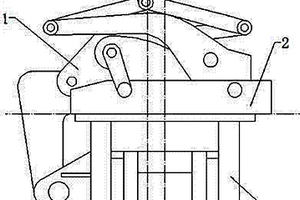

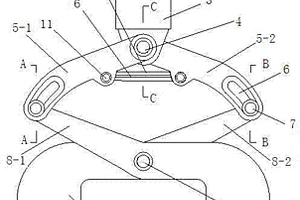

板坯夹钳 646

 0

一种板坯夹钳，属于冶金产品起吊专用工具，它包括横梁，横梁的上面设有两个销轴，横梁的下面铰接有夹钳，夹钳由左连接臂、右连接臂、左杠杆臂、右杠杆臂、夹臂组成，横梁通过连接耳和中轴与左连接臂、右连接臂铰接，中轴上设有轴套；左连接臂与左杠杆臂通过连接轴连接，其中连接轴设有轴套，左杠杆臂与连接轴之间设有固定套；连接轴的右端设有垫圈和挡圈；右连接臂与右杠杆臂通过连接轴连接，左杠杆臂与右夹臂为整体结构，右杠杆臂与左夹臂为整体结构，左夹臂与右夹臂通过铰接轴铰接。本实用新型能够避免起吊不锈钢板坯发生打滑现象。

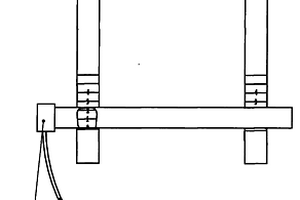

测量原料板形的工具 942

 0

一种测量原料板形的工具,属于冶金行业轧钢过程中的辅助设备,它包括两根标尺,其特征是标尺上设有刻度标志和定位卡,两根标尺之间设置横杆。把两根标尺竖立在原料钢板的两侧,标尺的“0”位刻度调整到与原料钢板的水平位置相同,横杆放置在“0”刻度定位卡上,原料钢板贴着横杆并从横杆下通过,当遇到原料钢板有不合格时,横杆会向上弹起,弹起的高度就是该钢卷的最大板形值。本实用新型旨结构简单,制作方便,成本低,易推广。

清除磁选机磁辊粘料的装置 1040

 0

本实用新型属于冶金企业生产设备的辅助设施,医疗器械,具体涉及清除磁选机磁辊粘料的装置,它由碳素钢板和不锈钢板通过螺栓连接而成。将本实用新型安装在磁选机的入料口位置。在磁选机的工作过程中,物料进入料口进入磁选区,在磁辊的高速运转下,利用磁场的作用,将磁性渣钢、非磁性钢渣分离,分别进入相应的溜筒。高速逆时针旋转的带磁渣钢在本实用新型的作用下,顺时针流入磁性渣钢溜筒,不会发生粘辊现象,从而提高了物料的磁选效率。

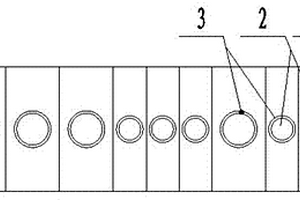

平整上卷小车液压介质链铝排 839

 0

平整上卷小车液压介质链铝排，属于冶金企业生产设备的辅助设施，主要配置在平整上卷小车上，它包括铝板，铝板上设有若干个不同直径的孔，其特征是每个孔上设有尼龙环，尼龙环嵌在每个孔上。采用本实用新型可以避免发生割断液压介质输送管的事故，减少了因介质输送管破裂造成的停机现象。

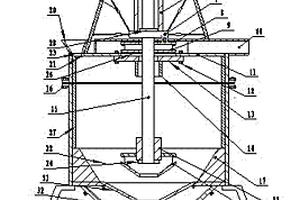

气旋流分选磨机 1085

 0

一种气旋流分选磨机,主要用于冶金、化工、建材等领域,它包括底座、置于底座上的磨料室,磨料室的上方设有电动机,电动机的输出轴连接转轴,转轴伸入磨料室,转轴的端部安装有轮毂,轮毂上安装有叶轮,磨料室设有进料口、出料口、进风口,磨料室的进风口上设置一个耐磨环,磨料室出料口的上方设有抽风机,抽风机的出风口延长即是细粉排出口,磨料室的出料口的下方设有圆环形钢板,圆环形钢板的外径大于出料口的口径,其特征是圆环形钢板通过螺栓固定在磨料室的上盖上,圆环形钢板的下部焊接有套筒,进料口设置在磨料室的顶部,进风口设置在磨料室的底部,磨料室的内壁设有一层耐磨板。本实用新型的磨料效率高,产量高,其每小时磨料3吨有余。

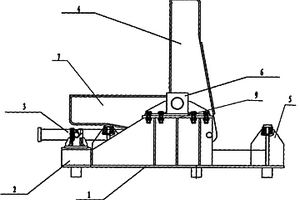

钢卷翻转装置 854

 0

一种钢卷翻转装置,属于冶金领域,它包括基座、底座、支架,底座、支架和翻转支撑架均安装在基座上,底座上安装有液压缸,液压缸的活塞杆连接翻转架,翻转架安装在转轴上,转轴通过轴承、轴承座安装在支架上,翻转架由一块水平U形板和一块竖直U形板构成。本实用新型单位作业(翻一次卷)只需要15秒钟,与现有的翻卷装置单位作业需要30秒钟相比,本实用新型作业效率提高了一倍。本实用新型实现了翻卷装置双向运行,避免了空载运行,减少了空载复位运行的环节,大大提升了作业效率。

转炉炼钢连铸大包回转浇铸位烟气收集系统 682

 0

本实用新型公开了一种转炉炼钢连铸大包回转浇铸位烟气收集系统，属于冶金行业烟气收集领域，主要解决了当前烟气收集困难及资源浪费的问题，包括大包和设置在上方的集烟罩，集烟罩横跨在高轨梁和低轨梁上，集烟罩包括两个可移动拆分的半罩，半罩包括设置在上方的支撑板一，支撑板一的下方三个侧面分别设置有挡板，形成半封闭空间，其中两个支撑板下方安装有行走机构，行走机构一端装有电机减速机，另一端仅有车轮。集烟罩分为两个可移动拆分的半罩，不影响大包回转台的正常运行和维护，半罩将大包上方全部覆盖，防止烟尘逸散，集烟罩利用高轨悬梁柱的高轨梁和低轨梁作为行走轨道，降低安装高度和安装成本。

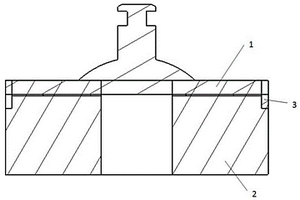

包边结构高速列车制动闸片 802

 0

本实用新型涉及一种包边结构高速列车制动闸片，属于高速列车制动闸片技术领域，解决高速列车制动闸片的背板与粉末冶金摩擦块压制成形后结合强度不足的技术问题。解决方案为：本装置包括摩擦块和背板，背板靠近摩擦块一侧的表面向摩擦块一侧翻折，形成凸缘，凸缘嵌入摩擦块的外缘中，或者摩擦块嵌入凸缘与背板所围成的容腔中。本实用新型中背板的边缘折起形成一个空腔，在粉体成型过程中，摩擦块和背板压制成一个整体，通过这种摩擦块部分嵌入包边背板的镶嵌结构，增加摩擦块和背板间的结合强度，提高抗剪切能力和制动安全性。

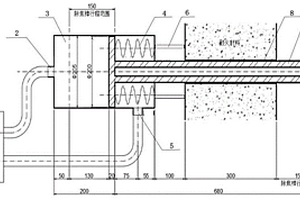

基于自动化控制的链篦机智能气动除焦装置 1062

 0

本实用新型涉及冶金领域。基于自动化控制的链篦机智能气动除焦装置，包括除焦装置主体、气动控制器1，所述除焦装置主体包括柱塞7、柱塞腔3、连接柱6，链篦机壳的煤焦油易覆植区域有沉孔8，柱塞腔3通过连接柱6安装在链篦机壳外侧，柱塞7为T字形结构，柱塞7的一端处于柱塞腔3中另一端处于沉孔8中，柱塞腔3的底部有第一通气孔2，柱塞腔3的口部有第二通气孔5，第一通气孔2和第二通气孔5通过管道连接气动控制器1。本实用新型能够实现远程智能气动除焦。

给输送带上放料的反向扇形闸门 945

 0

本实用新型属于冶金行业炼铁原料给料机送料设备技术领域，尤其为一种给输送带上放料的反向扇形闸门，包括料仓，料仓呈“L”字型，且角度为135°，料仓的前后两端安装有扇形门板，扇形门板的外侧壁下端焊接有连接块，料仓的右侧焊接有支座，支座的上端面前后两端通过螺钉安装有支柱，两个支柱之间安装有电动液压推杆，该装置在使用时，通过将料仓拐角角度由原来的160°改为135°，以改变导料角度，同时通过料仓拐角角度的改变，改变了扇形门板的开关方向，同时通过设置连接块，改变了电动液压推杆与扇形门板的连接方式，从而使得铁器不会卡在输送带与扇形门板之间，有效防止了送料输送带撕裂的问题。

新能源汽车用螺纹连接连杆体 1083

 0

本实用新型涉及粉末冶金机械零件领域，尤其涉及新能源汽车用螺纹连接连杆体。包含螺纹杆，螺纹杆后方包含连接部分，连接部分包含连接外沿，连接外沿上包含轴套，还包含连接件，连接件包含外套筒的内壁螺纹，螺纹杆能够和连接件内壁螺纹进行连接为整体，所述连接件外部包含外套筒，外套筒内壁包含螺纹，外套筒内壁的螺纹能够和连杆体外沿螺纹螺纹对接。有益效果：本专利采用粉末件连杆体螺纹连接，本处的内部的螺纹结构、外套筒的螺纹安装，区别于传统的销与销孔连接，稳定性和安全性更好。

稀油润滑传动轴的挡油环 631

 0

本实用新型公开一种稀油润滑传动轴的挡油环，属于冶金热连轧机传动类设备检修、维修技术领域。挡油环为圆环结构，其圆环的截面为T形，且T形的横边位于圆环内侧，T形的竖边位于圆环外侧；挡油环的内径与传动轴的外径相等，挡油环设置在传动轴外壁上。该装置防止从主轴内部流出的回油粘附在齿端外套壁上，随着主轴的高速运转而通过油箱体与主轴的缝隙处被甩出到箱体外部，减少油液的大量浪费，降低润滑油的费用。同时，还可以保持油箱体周围地面及其他设备的清洁，避免作业人员行走时滑倒造成安全事故。

热轧钢卷紧卷机 761

 0

一种热轧钢卷紧卷机，主要用于冶金行业成品钢卷精整、包装领域，它包括支撑装置，其特征是支撑装置上设置卷紧装置，卷紧装置由转轴、橡胶托板和连接杆组成，转轴通过连接杆连接橡胶托板，转轴的一端设置摇柄。本实用新型彻底解决了热连轧钢卷内松圈问题，降低了生产和工序成本，提高了金属连轧钢卷的实物质量水平、产品成材率。而且大幅降低包装环节的返工、平整工序的无谓成本和工序间的倒搬费用等。

输送皮带剩料清除装置 1041

 0

输送皮带剩料清除装置,属于冶金行业原料运输领域,它包括支架,支架上设有绕绳轴、滑轮、杠杆,绕绳轴上缠绕有钢丝绳,钢丝绳绕过滑轮与刮板连接,刮板安装在杠杆的一端,杠杆的另一端设有配重块,杠杆与支架通过轴连接。所述的支架由底座、支撑杆、连接板和加强筋板构成;所述的杠杆与支撑杆之间设有调节装置;所述的刮板与杠杆之间成30～60度角。将本实用新型固定安装在卸料点末端的输送皮带的支架上,有遗留料时,手摇绕绳轴,将刮板放低,摆动杠杆,将输送皮带的遗料刮净。作业人员劳动强度较小,耗时较短。

轧钢机支承辊吊具 1040

 0

本实用新型涉及一种冶金行业粗(精)轧钢机检修装置,具体为一种轧钢机支承辊吊具。解决现有技术中存在的吊具使用不方便,操作繁琐,安全性差等问题。包括带有钩连装置的夹持机构,夹持结构的上横梁和中梁之间设有重力式开合装置,重力式开合装置包括与上横梁连接的导向柱,与上横梁铰接的重力钩,与中梁连接的导向套,导向套与导向柱套接,导向套上设有斜面座体钩,斜面座体钩下铰接有封口板。本实用新型具有更换轧钢机支承辊方便、迅速、可靠,吊具启闭工作状态直观,准确,相对其它吊具使用寿命长,操作方便,安全可靠,使用范围广等优点。

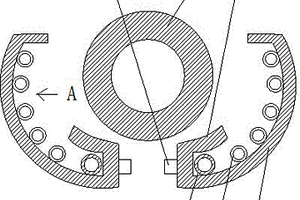

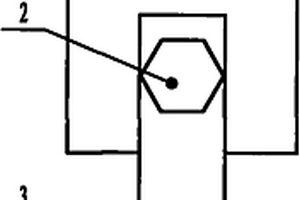

改进的新型圆盘剪 730

 0

一种改进的新型圆盘剪,属于冶金企业生产设备,它由固定环、剪刃、拨料环、均压环、锁紧环构成,拨料环由钢环及套在钢环外的胶环构成,其特征是均压环上设有若干个螺栓,挡环设置在均压环上并通过均压环上的螺栓顶紧。本实用新型在维修更换挡环和拨料环的胶环时,将均压环上的螺栓拆卸下来,就可以进行更换挡环和拨料环的胶环,劳动强度较小,用时由2～2.5小时降低到20～30分钟,工作效率较高。
