焊机出入口钢带侧导装置,属于冶金行业轧钢过程中的辅助设备,它包括底座,其特征是底座上设置弧形导板,导板的两侧设置挡板。本实用新型将焊机出入口的钢带直接控制在焊机的中心位置,不需要转动焊机,焊枪就可以直接起弧或灭弧,避免了频繁转动焊枪造成焊枪部件损坏的事故。本实用新型结构简单,制作方便,成本低,易推广。

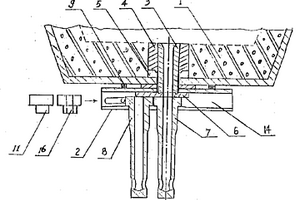

本实用新型属于冶金连铸技术领域,与中间包底连接的快速更换机构,在不停机、不停浇、不提升中间包、不降拉速快速更换浸入式水口,实现单中间包多炉连浇。它包括在中间内定位块、定位座砖、通过座砖与更换机构内上滑板相连接的上水口,带滑板整体浸入式水口、安全板、功能板组成与更换机构相配套的耐材,更换机构由固定结构框架、滑道、压力传递构件、驱动装置组成,以气体为动力源,其结构、操作、维护简单,使用安全可靠,省时、省力,减轻工人劳动强度,改善操作环境,显著提高连铸经济技术指标,降低连铸生产成本,是板坯连铸在线快速更换浸入式水口的一种理想快速更换机构。

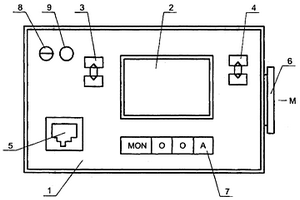

本实用新型涉及一种天车无线通讯指挥仪,主要结构有壳体、液晶显示屏、话筒、电路板、无线电台、电源控制板、散热器、操作面板、集成控制电路,采用微计算机信息处理技术,组成一完整的天车无线通讯指挥装置,实现了天车与地面之间、天车与天车之间的无线通讯和较远距离的无线通讯、指挥、联络,无线电台具有自己的无线电波发射频率、波长波段,达到无线通讯专一化,该指挥仪设计结构紧凑,体积小,功能多,操作简单,使用方便,克服了有线闭路通讯的线路局限,是理想的高空作业及较远程无线通讯装置,此装置也可用于冶金、矿山、炼焦、电力、港口、大型起重等行业的无线通讯及较远距离的无线通讯及作业指挥。

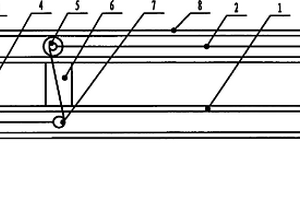

吸盘吊升降支架缓冲装置,属于冶金企业生产设备的辅助设施,它包括两条槽钢,两条槽钢平行设置,两条槽钢之间通过连接板固定连接,其特征是两条槽钢的槽内均安装有滑轮和导向轮,钢丝绳的一端经过滑轮——导向轮——导向轮——滑轮与配重块连接,钢丝绳的另一端与吸盘吊升降支架连接,配重块设置在两条槽钢下方的轨道上,配重块与轨道接触的两侧均安装有导向滚轮,轨道为两根槽钢槽口相面对平行设置,配重块两侧的导向滚轮设置在槽钢的凹槽内。本实用新型能够有效降低吸盘吊单轨和导向轮的承载能力,还能降低卷扬机的输出功率,节省吸盘吊爬升过程的电能消耗,避免在升降过程中因惯性大而引发吸盘吊倾斜跌落的恶性事故。

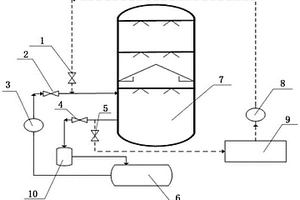

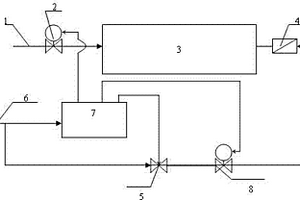

本实用新型涉及冶金焦化领域。一种横管初冷器,喷洒液槽(6)的出液口顺序通过第一水泵(3)、第一阀门(2)管道连接到横管初冷器(7)的进口,横管初冷器(7)的出口顺序通过第二阀门(4)、过滤装置(10)管道连接到喷洒液槽(6)的回液口,横管初冷器(7)的出口通过第三阀门(5)管道连接到冲洗液槽(9)的回液口,冲洗液槽(9)的出液口顺序通过第二水泵(8)、第四阀门(1)连接横管初冷器(7)的进口。本实用新型效果比原设计使用的热氨水明显提升,横管初冷器阻力由4000Pa下降至800Pa,满足了焦炉环保要求,杜绝了其造成的冒黄烟现象。
一种修磨机,属于钢铁冶金设备技术领域,它包括机架,机架左端垂直于机架长度方向设置手柄,手柄上安装操作开关,操作开关右侧有砂轮转轴垂直于机架长度方向固定于机架上,砂轮转轴前端安装砂轮机,砂轮转轴后端安装小皮带轮;砂轮转轴右侧有车轮转轴垂直于机架长度方向固定于机架上,车轮转轴前后两端均安装车轮;车轮转轴右侧有电机机座固定于机架上,电机机座上安装有电机,电机转子外安装大皮带轮;大皮带轮与小皮带轮处于机架的同侧,并且大皮带轮与小皮带轮通过皮带连接。本实用新型靠修磨机的自身重量提供压力,并且在修磨过程中,钢件表面与砂轮机及车轮之间形成面接触,保证了钢件表面的平行度,不会因操作员的手持操作而造成误差。

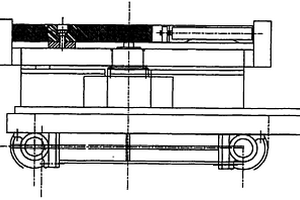

本实用新型属于冶金行业生产辅助设备,具体为轧机中间辊轴承箱拆装装置,它包括支撑架、两个支撑小车、操作控制台,其特征是其中一个支撑小车上固定设置有顶升液压油缸和拆装液压油缸,另一个支撑小车上固定设置有顶升液压油缸、拆装液压油缸和平推液压油缸,拆装液压油缸上固定设有支撑液压油缸,支撑液压油缸上固定设有轧辊支架,轧辊支架呈U形框架。分离时,将中间辊轴承箱装在U形支架上,支撑油缸将轧辊撑起,然后由顶升液压油缸将轴承箱托起,最后通过拆装液压缸和平推液压油缸将中间辊与轴承箱水平方向分离;安装时,将中间辊吊装在U形支架上,轴承箱放置在顶升液压油缸上,然后通过顶升液压缸的升降使轴承箱和中间辊处于同一水平位置。

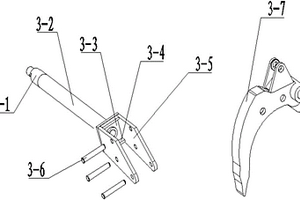

本实用新型涉及一种拆炉机钩铲与扩孔钻快换装置,属于冶金机械装置技术领域;包括:连接头(3‑1)、钩铲(3‑7),连接杆(3‑2)、底板(3‑3),横筋板(3‑4)、2个侧板(3‑5)和长销(3‑6);钩铲,开有2个通孔用于与2个侧板固位;底板宽度与钩铲本体宽度相匹配,中间开有通孔用于固位连接杆;2个侧板对应于钩铲的安装位置均开有三个孔,两两同心;横筋板用于加强侧板强度;连接头位于连接杆前端,连接杆底端穿过底板,并与底板固定连接;两个侧板对称固定安装于底板两侧;横筋板固定安装于两侧板之间,并与底板固定相连;各部件间通过焊接固定连接。对比现有技术,本实用新型仅需拆卸扩孔钻即可实现两种作业工具之间的更换,提高了效率。

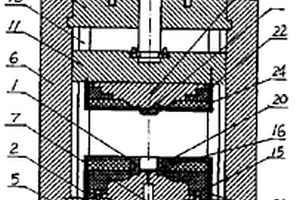

本实用新型为三轴压磁场成型机,涉及粉末冶金、特别是钕铁硼永磁材料压制成型的设备。其包含机架、位于机架中部的高压腔、高压腔下部的下磁极、高压腔周围的电磁线圈,高压腔底部通过油管与一增压柱塞油缸相通,增压柱塞油缸与主油缸相固定,并且主油缸的活塞杆是增压柱塞油缸的柱塞杆,在机架的上部固定有加压油缸,加压油缸驱动与高压腔配合的压力杆。本实用新型提供了一种新型结构的永磁材料成型设备,该设备能在超强磁场下(4T)实现永磁材料的三轴压成型,从而有效提高永磁材料制品的最终性能。

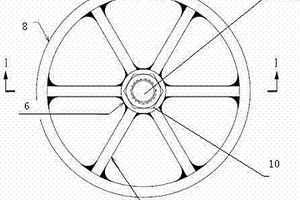

本实用新型公开了轮毂式锚杆垫(托)板装置,该装置由辐条、内环、外环、锚杆、螺母及垫圈组成,内环、外环之间与辐条连接,内环内腔通过螺母及垫圈与锚杆一端连接,锚杆另一端插入连接在围岩中。具有结构简单,使用方便,承载能力大,重量轻,通过辐条间的空隙,有效填充喷射混凝土,明显改善隧道围岩受力状态;垫(托)板有效地与钢筋网和喷射混凝土共同作用,增强托锚效果,托板受载后将力传递给锚杆杆体,增大锚杆剪锚力,充分发挥锚杆作用。特别是在软弱围岩中,喷射混凝土能完全覆盖空洞,有效地防止锚杆端部附近围岩坍塌。用锚杆+钢筋网+喷射混凝土联合支护,增强支护有效性。广泛用于铁路隧道、煤矿、冶金、水利、国防等地下工程。
本实用新型一种气力输灰系统,属于冶金工业回收粉尘技术领域,本实用新型克服了现有技术存在的不足,提供了一种避免二次扬尘、工人劳动强度低、经济效益高的气力输灰系统,为了解决上述技术问题,本实用新型采用的技术方案为:一种气力输灰系统,包括除尘灰斗、仓泵、灰仓、储气罐和风机,除尘灰斗的出灰口通过管道与仓泵的入口连通,仓泵的出灰口通过管路与灰仓的入口连通,储气罐的出气管在出气口处分成两路,第一路与除尘灰斗和仓泵之间的管道连通,第二路与仓泵和灰仓之间的管路相通,风机的出风口通过输气管与仓泵和灰仓之间的管路相通,本实用新型主要用于工业除尘。

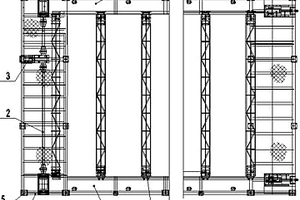

本实用新型公开一种轧辊冷却棚,包括框架、棚顶、传动机构、围墙,其特征在于:所述框架由H型钢焊接而成;所述棚顶为可移动结构,包括1个固定横梁和若干个可移动横梁,横梁是由桁架组成,桁架两边分别设有两个车轮形成横梁小车,横梁小车与桁架组成可移动横梁,横梁通过钢丝绳连接,横梁上设有防雨布;所述传动机构包括电机减速机、齿轮联轴器、卷筒、倒向轮,传动机构采用双出轴减速机带动两边卷筒转动,轮尾部设有涨紧装置;所述围墙包括支撑柱和有机玻璃。该装置结构轻便、便于现场操作,实现下机轧辊的快速均匀全封闭冷却,投用后彻底解决了水雾弥漫的二次污染,综合效益明显。在全国冶金系统具有广泛的推广性。
改进的2250mm热连轧污泥处理系统,属于冶金行业污水处理设施,它包括板框式压滤机、空气压缩机、气动控制阀组,板框式压滤机通过输泥管连接逆止阀,进泥阀设置在输泥管上,逆止阀通过输气管连接气动阀,气动阀通过输气管连接空气压缩机,气动控制阀组控制进泥阀和气动阀,其特征是气动阀与逆止阀之间的输气管上设有切断阀,气动控制阀组控制切断阀。本实用新型可以防止压滤机本体气动阀动作气路与泥饼吹风气路连通的现象发生,杜绝在生产运行过程中泥浆水从逆止阀倒流至气动阀动作气路,致使气动阀控制电磁阀及执行机构损坏的现象发生,从而延长了设备使用寿命,保证了污泥系统的正常运行。
本实用新型为一种电机接线盒,包含盒体和盒体内的电器部件,在盒体上固定有引风管。接线盒通过该引风管与电机机座换向器室联通,将机座内的高压风引入接线盒,使接线盒内与外界始终保持一定的压力差,从而实现接线盒内部与外部的隔离。在接线盒内设有接于电机控制电路中的风压开关。当接线盒内的空气压力小于一定值时,风力开关由闭合变为断开,使电动机自动停车。本实用新型采用了正压隔离、防爆原理,使接线盒与外界的隔离、防爆效果更好,同时,在接线盒内设有风压开关,为电机在恶劣的有害气体环境中正常、安全地运行提供了保证。该接线盒可广泛应用于油田钻井电机上,也可应用于煤矿开采和冶金轧钢领域。
本实用新型涉及反冲洗过滤器,具体是一种新型反冲洗过滤器。本实用新型解决了现有反冲洗过滤器制造成本及工作能耗较高的问题。一种新型反冲洗过滤器,包括壳体、滤网、支撑座、两个推力轴承、旋转喷杆、轴承压盖、进液管、出液管、冲洗管、排污管;其中,壳体为圆筒形结构,且壳体的上下两端均设有端壁;壳体的上端壁中央贯通开设有上装配孔;壳体的下端壁中央贯通开设有下装配孔;壳体的侧壁中部贯通开设有进液口;壳体的侧壁下部贯通开设有排污口;滤网为圆筒形结构,且滤网的上端设有敞口、下端设有端壁;滤网同轴设置于壳体内。本实用新型适用于冶金、化工、石油、造纸、医药等领域。

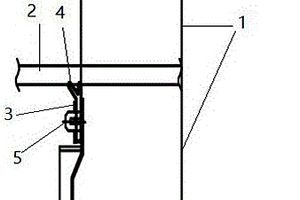

本实用新型涉及钢铁冶金生产技术管理领域。一种提高环冷机冷却效率的密封装置,包括回转框架、密封水槽、“Y”型密封支架、密封皮、压板,两个回转框架之间设置有密封水槽,密封水槽与回转框架连接处的下方设置有“Y”型密封支架,“Y”型密封支架的上方设置有密封皮,密封皮通过压板固定在密封水槽与回转框架的连接处。本装置降低了环冷机漏风率,提高了环冷机的冷却效果,降低了环冷鼓风机的数量,提高了环冷余热回收效果。

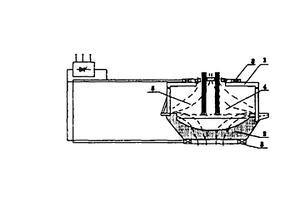

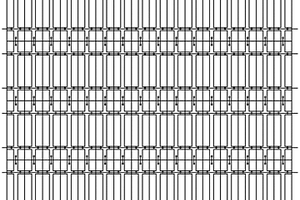

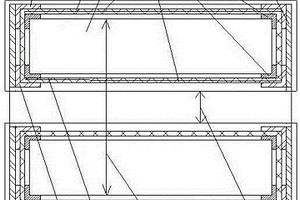

本实用新型涉及冶金领域。一种有效保证自耗电极与结晶器安全间距的专用装置,该专用装置由多个彼此连接的橡胶材料制备的大小相同的单元模块构成,每个单元模块厚度都为25mm,每个单元模块的正反面的上下对应部位各有一个横向槽(3),每个单元模块的正反面对应部位中央各有一个纵向槽(4),纵向槽(4)中上部有纵向槽上连接通孔(1),纵向槽(4)中下部有纵向槽下连接通孔(6),上部横向槽中左右两侧各有一个横向槽上连接通孔(2),下部横向槽中左右两侧各有一个横向槽下连接通孔(5)。本实用新型严格保证了自耗电极与结晶器内壁间距大于25mm。
本实用新型具体涉及一种转炉钢水包内加废钢装置,属于冶金技术领域,所要解决的问题是提供一种可以快速往钢包内加小块废钢的加废钢装置,采用的方案为:基座设置于出钢轨道侧部,基座上固定有两个一号支撑柱,托盘可上下滑动设置于两个一号支撑柱之间;托盘设置有可翻转的钢斗,钢斗呈铲形的簸箕状,钢斗的铲料端下部与托盘邻近出钢轨道的一侧铰接;本实用新型可以将碎散的小块废钢快速往转炉出钢后的钢包内添加,提高了效率。
本实用新型涉及一种锤式破碎机设备,具体为一种锤式破碎机复合式锤头。本实用新型为了解决传统锤式破碎机锤头随冲击次数增加使表面硬化层深度增加而导致锤头断裂的问题而发明的。一种锤式破碎机复合式锤头由高合金耐磨铸铁制成的锤体和包在锤体外面由碳素钢制成的锤体套构成。本实用新型结构简单,设计巧妙,解决了随冲击次数增加使表面硬化层深度增加而导致锤头断裂的问题,广泛运用于矿山、冶金、电力、建材、化工等行业。
一种钢卷条料分卷装置,属于冶金领域,它包括底座、钢卷运输小车,底座上固定安装有左、右钢卷承接鞍座、左、右气缸座,左、右钢卷承接鞍座上均设有辊道,辊道的倾斜度为30度;左气缸座上固定安装有左气缸,左气缸的活塞杆连接左转臂,左转臂的另一端连接左转板,左转臂与左转板为一体的且安装在左转轴上,左转轴通过左轴套安装在支架上;右气缸座上固定安装有右气缸,右气缸的活塞杆连接右转臂,右转臂的另一端连接右转板,右转臂与右转板为一体的且安装在右转轴上,右转轴通过右轴套安装在支架上。本实用新型操作简单,减轻了吊运工与天车工的劳动强度,提高了作业效率;避免了钢卷间磕碰产生的碰边缺陷。

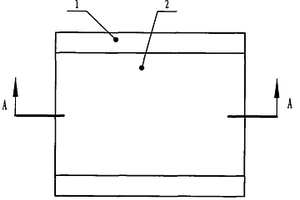

一种森吉米尔二十辊轧机轧制油沉积过滤罐,属于冶金设备辅助设施,它包括圆柱形罐体,其特征是圆柱形罐体内安装有滤芯,滤芯与圆柱形罐体同轴。本实用新型既有沉积作用又有过滤作用,实现了对脏油的初过滤,因此离心泵不会经常被堵塞,保证了反冲洗正常进行。

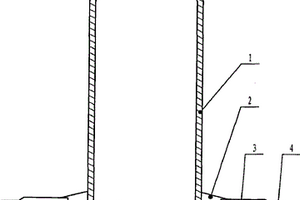

一种轧钢生产线层流冷却侧吹边部喷淋装置,属于冶金行业生产过程中的辅助设施,它由前挡板、后挡板、水箱和喷管组成,前挡板与后挡板平行且间隔50mm,水箱设置在前挡板和后挡板的上方,水箱上等距离安装有若干喷管,喷管的喷头位于前挡板与后挡板之间的正上方,前挡板和后挡板的顶部均有向外侧弯曲的弯弧,即前挡板与后挡板顶部的弯曲方向是相背向。本实用新型将层流冷却侧吹飞溅进行遮挡,可使带钢表面无反弹的水珠,克服对带钢产品性能、质量的不利影响。且杜绝飞溅到边护板上,减少了周围设备腐蚀,提高了周围设备的使用寿命。
