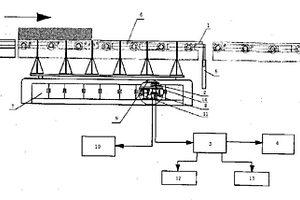

连铸机称重定尺装置 616

 0

本实用新型涉及一种冶金设备的自动控制装置,特别是一种用于连铸机上的自动称重定尺装置,包括机架、称重传感器、定尺系统,其特征为由显示控制器、PLC控制系统、方坯位置检测装置、置于连铸切割机后第二输送轨道下方可自动升降的称重计量装置组成,具有安装方便,耐高温,计量精度稳定可靠,提高轧材的定尺率和成材率。

振动装置 654

 0

本实用新型公开了一种振动装置,包括底座及安设其上的激振器和电机,激振器包括外壳,外壳内安设激振器轴,该轴上安装偏心块,所述激振器和电机为分体式连接结构,电机两端分别连接激振器,所述激振器轴上安设有滑动轴承,该滑动轴承上方安设有微循环润滑集油盒。本实用具有润滑效果好、使用寿命长、安装、维修方便的特点,广泛应用于石油、化工、纺织、冶金、建筑等各行各业需振动的工艺设备中。

对旋粉碎机 901

 0

一种对旋粉碎机,用于脆性物料的破碎、磨细,目的是减少设备磨损,提高效率,节能降低,主要有动力装置、传动装置,机体及粉碎室构成,粉碎室由两个大口相对转向相反的空心旋转体或多棱锥体构成。粉碎室内物料在高速相对碰撞、冲击、摩擦过程中粉碎。有气流分料式、孔及间隙分离式,中间筛分离式。适用于矿山、冶金、建材、化工行业的物料中碎以下粉碎,具有结构简单,生产能力大,投资小的特点。

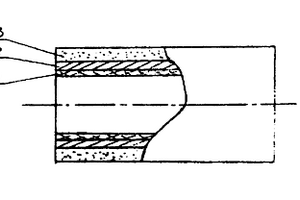

复合材料管道 688

 0

一种复合材料管道由金属管2外加保温层3构成,其技术要点是金属管2的内壁上有一内保护层1。它具有耐腐蚀、耐磨损、阻燃、抗静电的特点,广泛用于化工、能源、冶金等行业。

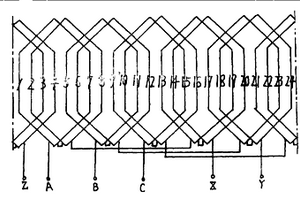

鼠笼型无级调速电动机 962

 0

本实用新型涉及一种鼠笼型无级调速交流感应电动机。该电动机的转子采用高电阻铝合金铸成。定子绕组采用极对数成倍数的两套三相绕组。一套是电枢绕组,一套是调速绕组。该电动机具有结构简单,运行可靠,调速简便,成本低廉等优点,改变调速绕组电压的大小,便可实现无级调速。调速过程中的剩余能量能够通过调速绕组回馈到电网,经济性好,而且起动转矩大,通用性强,该电动机可广泛用于印刷、冶金、机床等需调速的电力拖动领域。

新型万向节轴承 800

 0

一种新型万向节轴承主要是在原有万向节轴承(2)的基础上,去掉其套圈(1)内的滚针及其支持架,在套圈(1)内设有与其相应的用含油质粉末冶金制成的套。本实用新型结构简单,制作方便,耐磨、抗震性能好,且使用寿命长。

液、气辅助机械涨缩轴 838

 0

本实用新型属于外形可以涨缩的套筒涨紧装置领域,具体涉及一种液、气辅助机械涨缩轴。包括中空的套筒外壳、其特征在于套筒外壳两侧上设有对称的槽口,槽口为多个且等分套筒外壳圆周,槽口内安装涨紧块,套筒外壳内部中间设有推动装置,推动装置两侧分别设有对称的中轴,两个中轴上均安装中间支座,中间支座通过支撑杆与涨紧块连接,中间支座、支撑杆、涨紧块组成四连杆机构。本实用新型解决了现有技术机械式涨缩装置结构复杂,使用不便,抗负荷能力差,精度差的缺陷,具有结构简单、操作方便、定位精度高、自动补偿、抗负荷能力强的优点。本实用新型主要用于冶金、造纸、化纤、纺织等轻重工业,尤其适用于有色金属加工业中的铝箔加工业。

关节梅花棘轮扳手的连接头 668

 0

本实用新型公开了一种关节梅花棘轮扳手的连接头,由于连接头为粉末冶金连接头,解决了连接头机加工困难的问题,连接头的尺寸精度及特别是半月槽的表面粗糙都大大提高,对连接头使用寿命的增加起到决定性作用,本实用新型连接头的尺寸精度可控在0.05mm的范围内。而且连接头的沉头孔尺寸控制稳定,后续装配速度效率比原来提高120%以上,原材料利用率高可达99%以上;并能实现一模多腔,目前最多可到一模16腔;将本实用新型的连接头按照规定的要求装配成产品,根据美国标准ANSI-2002《工具性能试验法》要求进行系列性能试验,该扳手扭力可达美国标准的1.4倍,寿命可达美国标准的2倍(11000次)以上。

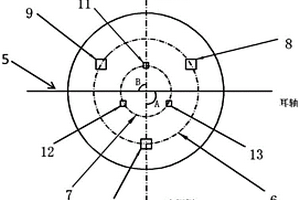

转炉炉底结构 905

 0

本实用新型提供了一种转炉炉底结构，用于钢铁冶金技术领域，主要用于解决底吹气体带动的钢液流股相互碰撞带来的问题。所述转炉炉底包括均匀分布在炉底2/3R和1/3R(R为炉底半径)的同心圆圆周上的六个透气砖，每个圆周上均匀分布三块透气砖，增大相邻透气砖的距离且成非对称布局，减少流股间的对冲。所述外圈圆周上的透气砖横截面积为内圈圆周上透气砖横截面积的2倍，促进钢液形成大的非对称环流，且减少烧枪事故的发生。

轴向固定的内齿圈 1038

 0

本实用新型涉及粉末冶金零件制造技术领域，具体地说是一种轴向固定的内齿圈，该内齿圈由齿圈本体、轮齿和固定凸台组成，所述的齿圈本体设为环状，环状的齿圈本体内壁圆周上均布设有轮齿，特征在于所述的固定凸台至少设有两个，固定凸台均布设在齿圈本体侧面并与齿圈本体侧面固定连接，固定凸台的中心在同一圆周上并与齿圈本体同圆心，具有构简单紧凑、耐磨性高、运行平稳性高、工作效率高、使用精度高等优点。

来料检测装置的接触组件 649

 0

本实用新型公开了一种来料检测装置的接触组件，属于冶金设备领域，包括来料挡铁、调节螺帽、连杆和连接架；所述的连接架包括两个连接臂和横板，所述的横板有螺孔；所述的连杆为空心套管，套管的外管上端为螺杆，螺杆穿过所述的螺孔与调节螺帽螺纹旋接，套管的外管设有紧固顶丝；所述的套管内管下端连接来料挡铁；所述的外管内壁、内管内壁、来料挡铁上分别设有固定吊耳，相邻固定吊耳通过防坠绳连接。与现有技术相比较具有安全可靠的特点。

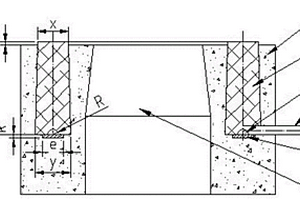

连铸中间包吹氩上水口座砖 1044

 0

本实用新型属于钢铁冶金炼钢工艺的技术领域，具体的涉及一种连铸中间包吹氩上水口座砖。该种连铸中间包吹氩上水口座砖，包括本体，在本体的内部设置有上水口安装孔和弥散式透气环，该弥散式透气环的上端伸出本体的上端面，还包括一次成型于弥散式透气环底部的气室，该气室的下口处设置有气室盖板，气室盖板上焊接有与气室连通的进气管，进气管的另一端从本体的侧部伸出。本实用新型解决了现有专利技术中气室采用钢板制备，制备工艺复杂、制备费用高的问题；同时也解决了因气室内易进入浇注料异物而影响透气性和进气管的牢固性，进而引发漏气的问题。

电机空心型转子组件及压缩机 811

 0

本实用新型提供了一种电机空心型转子组件及压缩机，涉及压缩机技术领域。该电机空心型转子组件，包括转子芯体和磁块；转子芯体包括支撑套、端板和轴套，支撑套的一端经端板连接轴套，支撑套、端板及轴套一体成形，支撑套内设置有用于避让汽缸座的避让孔，轴套内设置有用于装配曲轴的装配孔。本实用新型的电机空心型转子组件，应用于压缩机，应用于压缩机，转子芯体(支撑套、端板和轴套)为空心一体结构，转子芯体通过冲压工艺或粉末冶金烧结工艺一体成形并在支撑套圆周侧面布置磁块，相较于传统的冲片冲压及叠加成形转子芯体，耗材少，大大降低了材料成本；加工工艺简单，加工成形设备要求低，降低了加工制造费用，加工成形效率较高。

运卷车 893

 0

一种运卷车，冶金生产线设备技术领域，底部的行走装置，所述行走装置上安装有行走轮，所述行走轮在轨道内沿轨道移动；用于放置线卷的接卷装置，所述接卷装置安装在所述行走装置的上方，所述接卷装置的上端面为沿着轨道方向的V型长槽；能升降的举升装置，所述举升装置对称的安装在所述行走装置的两侧，所述举升装置包括垂直的液压缸一，所述液压缸一的尾部安装在所述行走装置上，所述液压缸一的伸缩杆端部安装在所述接卷装置上，所述液压缸一的伸缩用于控制所述接卷装置升降。本实用新型提供一种精简动力系统、提高可靠性、降低使用成本的运卷车。

双管板换热器 908

 0

本实用新型是一种双管板换热器,其管板设置两组共四块,一组外侧管板和内侧管板构成一侧的第1双管板组,另一组外侧管板和内侧管板构成另一侧的第2双管板组;外侧管板分别焊接在壳体两端部并兼作相应端盖法兰;内侧管板分别焊接在壳体上;外侧管板与内侧管板间构成隔离腔;换热管束定位在两块内侧管板上。其换热管束定位的两块内侧管板间设置定位拉筋。每侧设计两块管板解决一般换热器在换热管与管板焊接或胀接处,易产生泄漏问题,起到两道防线的作用;提高了产品的可靠性。适用于石油、化工、船舶、冶金、舰艇、电力等行业中。

固定车箱自卸式矿车 834

 0

一种固定车箱自卸式矿车,矿车体底部有卸料口,卸料口的下面有能挡住卸料口的两个卸料门,卸料门的外端边通过连接板与矿车体铰接,卸料门的内端左右两侧分别与拉杆的一端铰接,拉杆为长度可调拉杆,每侧拉杆的另一端与手柄的一端铰接,手柄中部通过销轴铰接在矿车体上,矿车体侧面固定有定位支架,手柄的另一端插在定位支架的导向槽内,定位支架有若干对手柄定位的定位孔。它可广泛运用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套出料运输,底部卸料,方便矿车排料,能够连续作业,减少人工操作的步骤,省时省力,降低作业成本。

海绵铁抓取装置 874

 0

本实用新型属于粉末冶金技术领域,尤其涉及为实现海绵铁装卸的机械化作业而设计的一种海绵铁抓取装置。本实用新型的技术方案为:海绵铁抓取装置,该装置包括油缸和位于油缸伸缩杆外部的接管,接管的上端与油缸固定连接,接管的下端与环形爪架固定连接,爪架下端与三个钳爪通过销轴连接,钳爪之间互成120度角,所述油缸伸缩杆的下部与销头固定连接,该装置动作迅速、灵活轻巧、结构简单、调整维护方便、故障率低,较好的实现了海绵铁装卸机械化操作。

重型渣水分离器 908

 0

本实用新型涉及一种渣水分离器,尤其是一种用于冶金、钢铁行业的重型渣水分离器,属于渣水分离技术领域;它主要包括支架及安装于其上的过滤器主体和位于过滤器主体下方的溢流槽,过滤器主体的两端分别通过托圈及托辊支撑连接在支架上,过滤器主体的中心空腔内装有槽式皮带机,其特点是,过滤器主体是由大直径的滤筒和与其两端连为一体的小直径支撑筒构成的,滤筒的外周上由连有数十片金属焊接过滤网,滤筒的内周上均匀焊接有数十个滤渣板,在其内周左上侧装有网状滤渣延时装置,过滤器主体的两端各自通过齿轮付与摆线针轮减速机连接,两个摆线针轮减速机是双向同步驱动的,齿轮付的从动齿轮固定在过滤器主体上,过滤器主体内设有渣水分配器;具有排渣能力强,过滤精度高,滤渣含水率低,使用寿命长等特点。

内衬陶瓷大口径钢直管 759

 0

本实用新型公开了一种内衬陶瓷大口径钢直管,属金属加工制造技术领域,适应于电力、冶金、矿山、煤碳、化工等相关行业作为输送砂石、煤粉、灰渣、铝液等磨削颗粒物料和腐蚀性介质用,该由钢管、钢层内壁、过渡层和陶瓷层构成,其特征在于紧贴钢管内壁的过渡层连贴陶瓷层,其优点是耐强磨、腐蚀、高温,抗热与抗机械性能强,管内平整光滑不结垢,安装方便,成本低,坚固耐用,使用寿命长,具有较高的实用推广价值。

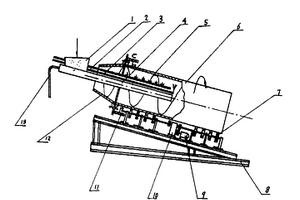

圆桶螺旋洗煤机 971

 0

本实用新型涉及矿山洗选设备圆筒螺旋洗煤机,是用于中小型煤矿洗选工艺的主机。主要有驱动电机、减速箱、橡胶传动轮、内壁带螺旋叶的分选桶、入料槽、分选槽、喷淋水管、侧边水管、洗煤冲洗管、橡胶制动轮及底托架组成。为了提高分选桶及螺旋叶的耐磨性和使用寿命,在分选桶内表面及其螺旋叶表面,涂敷高分子耐磨涂层,并将螺旋叶由矩形横断面改成上端呈弧形的断面,以改善物料的分选效果。该机亦可用于冶金、环保、食品等行业。

天然金刚石表镶钻头 905

 0

一种天然金刚石表镶钻头,有一个带有内螺纹孔的钻库体,钻库体前部均布周向刀头,周向刀头为金刚石刀头,周向刀头侧面焊接有护体合金,钻库体前端部中心有内金刚石刀头,钻库体上对应周向刀头和内金刚石刀头有水孔,水孔与钻库体的内螺纹孔相通。本实用新型用于煤田地质勘探、石油冶金、煤矿井下钻进勘探等领域,钻进效率高,使用寿命长,钻进平稳,工人劳动强度小,使用时提钻次数少,降低了生产成本。

内外包边高压石墨金属垫 997

 0

本实用新型涉及一种内外包边高压石墨金属垫，包括环形金属骨架，所述环形金属骨架的上表面、下表面设有若干个同心圆的环形凹槽，在环形金属骨架的上表面、下表面复合有膨胀石墨，在环形金属骨架的内边缘和外边缘均设有包边。本实用新型密封效果好，能在各种腐蚀性化学药品流体强碱、盐酸，硫酸等强腐蚀性液体、有机溶剂、液氮等环境下使用，能广泛用于石油、化工、化纤、采煤、发电、冶金等工业设备所用法兰、阀门、反应釜、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等的密封。

回转反吹袋式除尘器 712

 0

一种回转反吹袋式除尘器,属布袋除尘器的一种,它是在除尘器上箱体内部设有一套回转反吹分配装置,将其与引风机的排气口相连接,回转反吹装置内部设有可作圆周运动的回转反吹臂,不停地吹入各个布袋,可实现单袋反吹,无需停风清灰,清灰均匀,延长布袋使用寿命,除尘效果增加,耗能少,操作方便;对烟尘无选择性,适用范围广。可用于矿山、冶金、铸造、建材等许多行业的生产除尘。

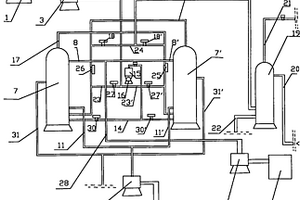

利用工业废液和石灰窑二氧化碳生产碳酸氢铵的设备 767

 0

本实用新型公开了一种利用工业废液和石灰窑二氧化碳生产碳酸氢铵的设备,包括石灰窑、CO2净化分离器和空压机构成,在石灰窑的顶部加密封盖,在密封盖上加设烟气管道,其特征在于:空压机的CO2输气总管通过分支管分别与一、二号放热反应塔底部相连通;在一、二号放热反应塔的上部分别接入工业废液输入分管,其下部分别接入冷却水输入管,其上中部接冷却水回水管;经CO2和工业废液在一、二号放热反应塔中轮流反应,生产碳酸氢铵悬浮液,再经沉淀、分离制得碳酸氢铵。该设备解决了石灰窑CO2排放无污染;达到了CO2与工业废水的综合利用;且设备简单、容易装配、节约能源、密封生产。可广泛用于冶金工业发达地区的石灰窑生产。

隔热、隔冷管托 670

 0

本实用新型涉及一种隔热、隔冷管托,用于支撑管道,包括上鞍座、下鞍座、托架、底座、挡圈和紧固件,托架支撑下鞍座,上鞍座扣合在下鞍座上,其特征在于上鞍座和下鞍座之间设有包围管道的硅酸盐憎水隔热层,隔热层由两层构成,每层由小块拼接而成,两层的接缝相互错位设置,托架和底座间设有滑动装置,滑动装置由固定在托架上的滑板和固定于底座上的滑块组成,滑板的两侧设有固定在底座的导向板。简单合理,保温隔热效果好,热损失少,能耗低,还具有滑动灵活性好、适用性能强、安全可靠等特点,制作容易,现场安装方便,易实现专业化生产,广泛应用于石油、化工、轻工、纺织、冶金和电力等行业中的输送管道上,特别是高温、深冷介质的输送管线中。

带有阀芯位置监控的动态插装阀 695

 0

本实用新型涉及一种带有阀芯位置监控的动态插装阀,特别是对阀芯快速、可靠关闭或打开,监控阀芯位置的液压设备。它是由阶梯形阀套一端设置进油口,侧面设置出油口,阶梯形阀套内设置阶梯形阀芯和复位弹簧,控制盖板套置在阶梯形阀套上,控制盖板中间孔内设置位置反馈杆,复位弹簧套置在位置反馈杆上,控制盖板的顶面中间设置位置传感器,位置反馈杆一端设置感应杆,感应杆套置在位置传感器中间,控制盖板的侧面设置先导电磁阀,阶梯形阀套与控制盖板配合处在上面设置环形沟槽。效果是结构简单,操作方便,确保阀芯完全打开或关闭,有效对阀芯的位置进行监控,运行安全可靠,广泛用于锻压、冶金、矿山、船舶行业的液压插装阀动态监控设备。

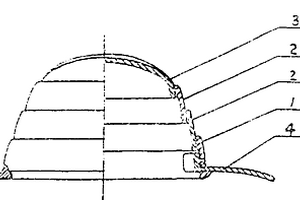

便携式安全帽 731

 0

本实用新型提供一种可折叠的便携式安全帽,由帽檐、圆形的帽边、帽圈和帽顶装配而成。非使用状态时,该帽呈扁平状,帽顶、帽圈都套在帽边里面,帽檐也缩在帽边里面,使用时拉出来,用凸柱使之固定。这种安全帽广泛适用于建筑、安装、冶金、矿山行业,是一种既安全可靠,又方便携带的劳保用品,尤其适用于需要经常流动施工的建筑、安装单位。

石墨加热元件 783

 0

本实用新型石墨加热元件是冶金工业中真空精炼装置中的配套元件,是由处于炉膛中心的石墨电极棒及其两端连接的球形接头,左边支撑接头,左边电极以及右边的支撑接头,右边的电极组成,其结构合理,操作方便,尤其解决了国内现实只能用2米以下石墨电极棒的难题,能适用于2000毫米至2650毫米长度石墨电极棒的应用,很有推广价值。

镶嵌式陶瓷阀门 594

 0

本实用新型提供一种镶嵌式陶瓷阀门,属于控制阀门技术领域,其结构是由支架、气动装置、阀杆、上阀体、下阀体和阀瓣等构成,支架上方设置有气动装置,支架下方设置有与气动装置相接的阀杆,阀杆的外表面上套有上阀体,上阀体的上表面固定在支架上,上阀体的下表面通过螺栓接呈三通结构的下阀体的其中一个开口的端面,该开口端面与其它两个开口端面相垂直,阀杆的下端与位于下阀体内的阀瓣相接,其创新是上阀体和下阀体均为镶嵌式复合结构,该镶嵌式复合结构包括用耐磨钢材料制成的阀体和用工程陶瓷材料制成的内嵌套,内嵌套镶嵌在阀体的内壁上。该镶嵌式陶瓷阀门由于其通流密封面全部采用工程陶瓷密封,从而大大增加了阀门的使用寿命,使陶瓷硬密封阀门的寿命超过金属阀门寿命的3-5倍,广泛适用于电力、冶金、建材等行业的粉粒体物料气力输送系统,特别适用于自动化程度要求高,高浓度粉粒体物料气力输送系统。

侧吹炉烘炉烟气降温喷雾室装置 939

 0

本实用新型涉及冶金技术领域，尤其涉及一种侧吹炉烘炉烟气降温喷雾室装置,包括喷雾室上端、喷雾室中端和喷雾室下端，所述喷雾室上端设有烟气出口，喷雾室上端与喷雾室中端连接处设有喷雾室水环管，外接循环水；喷雾室中端与喷雾室下端连接处设有喷雾室风环管，外接压缩空气；喷雾室水环管与喷雾室风环管之间分别用无缝钢管连接，连接处设有喷枪，喷雾室下端设有烟气进口。本实用新型的有益效果是:避免了收尘布袋高温灼烧事故的发生，又延长了布袋的使用寿命，节约能耗，增加经济效益，设备制作简单、易操作。
