全部
▼
热搜：

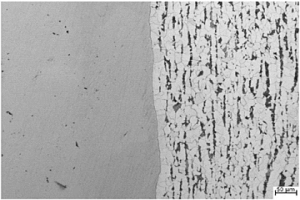

本发明公开了一种采用激光重熔方法后处理超音速火焰热喷涂抗高温氧化腐蚀MCrAlY涂层的方法，所述方法步骤如下：将高温合金基底材料喷砂粗化、用丙酮和无水乙醇混合液进行超声清洗，将工件彻底烘干，然后将工件固定在旋转工作台上；采用超音速火焰喷涂工艺制备抗高温氧化腐蚀MCrAlY涂层，涂层的厚度为200‑500μm之间；采用激光重熔工艺后处理上述制备好的MCrAlY涂层。本发明获得的涂层中的第二相分布更加均匀以提高其强韧性综合力学性能，提高涂层和基底高温合金之间的结合强度，使其呈冶金结合。经高温氧化服役后，该类涂层的表面形成了热生长氧化层，涂层表面形成了单一、致密、连续和稳定的α‑Al2O3保护膜。
748
0

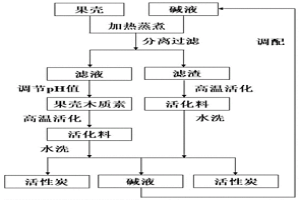

一种果壳生物质分组分制备超高比表面积和高得率活性炭的方法，包括如下工艺步骤：（1）将果壳原料干燥粉碎后，与一定比例碱性溶液混合搅拌加热煮溶后过滤，分别得到滤液、滤渣备用；（2）滤液调整pH值为弱酸性析出果壳木质素，碱活化后得到超高比表面积果壳木质素活性炭；（3）滤渣直接高温活化得到高比表面积果壳木质活性炭。活性炭水洗液可回收用于配置果壳木质素分离的碱液。本发明实现果壳分组分制备活性炭，得率增加，分别可制备超高比表面积活性炭和市售活性炭，在超级电容器、贵金属催化剂载体、生物医药等高要求领域和食品医药、空气净化、冶金回收、化工环保等领域均有较好的应用前景。
576
0
本发明是一种超低碳钢快速脱硫的冶炼方法，采用铁水倒罐→铁水预处理→转炉留氧操作→转炉炉后CAS位炉渣钙处理→RH炉真空脱碳→RH炉合金化及真空脱气→RH工序采用铝丝预脱氧→LF精炼炉铝丝、铝线脱氧、石灰造渣→CCM的工艺流程，通过铁水脱硫扒渣，转炉出钢留氧制度和造渣制度，转炉炉后CAS位对炉渣进行钙处理，RH炉真空脱碳、合金化、脱气控制，RH出钢前向渣面加30～50Kg铝丝进行预脱氧，LF炉铝丝扩散脱氧造渣和喂铝线沉淀脱氧相结合进行深脱硫，冶炼过程全程合理的钢包氩气底吹控制，充分发挥冶金热力学和动力学条件，使LF炉在30分钟内将钢水中的硫含脱至0.0010%以内，钢水硫含量控制稳定，铸坯质量良好。
849
0
本发明公开一种板坯动态二冷和轻压下控制系统，属于钢铁冶金技术领域。本发明系统包括：板坯动态热跟踪模型，板坯动态二冷配水模型，板坯动态轻压下模型。本发明能有效地减少热应力对铸坯内部质量的影响，有效改善铸坯中心疏松、中心偏析等内部缺陷，能在线矫正工艺参数，确保铸坯尽可能的符合热装和直接轧制的要求，减少了因质量问题导致的铸坯改判，提高了成材率。
897
0

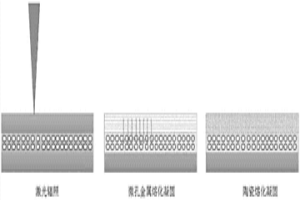

本发明公开了一种基于激光熔覆技术的双层涂层一次扫描成型方法，采用激光熔覆技术对预置双层预置粉末进行扫描，激光的高温致使双层预置粉末同时熔化凝固成型，采用此方法制造的涂层表面无裂纹等缺陷，涂层厚度均匀，效率高，可实现产量化可实现微孔结构陶瓷涂层，改善零件表面的耐磨性能，增强零件表面硬度，被广泛应用于航天航空、冶金、化工等领域。

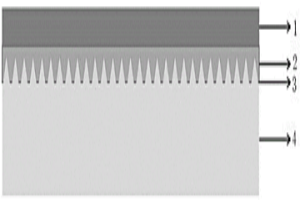

本发明公开了一种NiCrAlSi/CeO2掺杂YSZ热障涂层及其制备方法，所述NiCrAlSi/CeO2掺杂YSZ热障涂层，自上而下依次包括CeO2掺杂YSZ沉积层、NiCrAlSi粘结层和镍基高温合金层。所述制备方法包括：a、对镍基高温合金基体表面进行预处理；b、利用等离子刻蚀法在基体的表面形成峰形阵列微结构；c、利用双辉等离子表面冶金法在基体上进行NiCrAlSi沉积；d、采用多弧等离子镀法在NiCrAlSi沉积层上及进行CeO2掺杂YSZ沉积，制备过程结束后随炉冷至室温，断电；e、采用真空热压扩散法将CeO2掺杂YSZ陶瓷层与NiCrAlSi粘结层紧密的连接起来；f、将模具放入热压扩散炉中加热，对腔室进行抽真空，当真空度达到10‑4～10‑2Pa后加热，达到600～700℃后开始卸压，并随炉冷却，脱模取件。本发明的涂层结合强度高。
689
0
本发明涉及一种梅山铁精矿的烧结方法，主要解决现有技术中用配有烧结返矿的梅山铁精矿生产出的烧结矿的强度低、成品率低的技术问题。本发明的技术方案为：一种梅山铁精矿的烧结方法，包括：1)配矿，根据烧结矿的技术质量指标计算梅山铁精矿、铁矿粉、烧结返矿、熔剂和固体燃料的配矿质量比例；2)制备梅山铁精矿预制粒小球；3)配制烧结基础混合料；4)配制烧结综合混匀料；5)将烧结综合混匀料在烧结台车上进行布料，烧结综合混匀料经点火、抽风烧结过程，生产出成品烧结矿。本发明方法生产的烧结矿冶金性能优良，工艺简单，成本低等优点，本发明方法提高配加梅山铁精矿的烧结矿强度及相关技术经济指标。
905
0
本发明公开了一种超快冷工艺生产Q690D厚板，涉及冶金技术领域，其化学成分及质量百分比如下：C:0.05%～0.10%，Si:0.20%～0.50%，Mn:1.40%～1.80%，P≤0.020%，S≤0.003%，Cr:0.10%～0.50%，Mo:0.08%～0.30%，Ti:0.008%～0.030%，Nb:0.015%～0.050%，B:0.0008%～0.0025%，Ceq≤0.43，其余为Fe和不可避免的杂质。本发明采用低碳和合金化的成分设计，提供一种高强钢Q690D厚板，生产工艺流程简单，生产节奏快，成本低。
1012
0
本发明是一种球团矿与高炉入炉块矿配矿比例的确定方法，将准备好的球团矿与各种高炉入炉块矿制成试样，然后装入内石墨坩埚中，底层和上层各铺上焦块，再将装有试样和焦块的石墨坩埚装入铁矿石软熔滴落试验装置中进行测定。本发明在对“高碱度烧结矿与酸性球团矿”的“适当比例”进行调整之前先对“球团矿与少量天然块矿”的“适当比例”进行优选；使用本发明的技术方案，既能够达到“高碱度烧结矿+酸性炉料”这种合理炉料结构在冶金性能上的优势互补，使高炉生产获得最佳操作指标，又能够在酸性炉料中缺乏球团矿熟料的情况下，配入适当比例的高品位块矿，使得降低高炉冶炼成本，提高高炉产量成为可能。
671
0

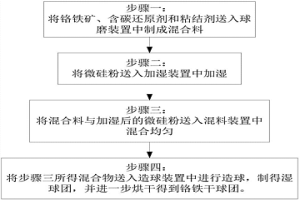

本发明公开了一种铬铁球团生产方法，包含以下步骤：步骤一：将铬铁矿、含碳还原剂和粘结剂按照100：20‑40：3‑6的质量比混合送入球磨装置中制成混合料；步骤二：将微硅粉送入加湿装置中加湿至含水量为8％‑15％；步骤三：将混合料与加湿后的微硅粉按照100：8‑15的质量比送入混料装置中混合均匀；步骤四：将步骤三所得混合物送入造球装置中进行造球，制得粒径为8‑20mm的铬铁湿球团，并进一步烘干得到含水量低于2％的铬铁干球团。该方法通不但达到了冶金粉尘资源综合利用的目的，还改善了铬铁矿造球成型条件，使铬铁矿干球团强度明显提高。本发明同时提供一种使用该方法生产铬铁球团的系统。
1019
0
本发明涉及化工冶金领域，具体涉及一种烟气余热再利用型红土镍矿直接还原生产粒铁系统及方法。该系统包括：所述原料处理装置，包括依次连接的破碎装置、筛分装置和混合装置，所述原料处理装置具有红土镍矿入口、还原煤入口、添加剂入口及含水混合物料出口；所述预热和还原装置包括：依次相邻的进料区、干燥管预热区、侧壁烧嘴还原区和出料区；所述进料区设有含水混合物料入口、兰炭入口；所述除尘装置包括：烟气入口、除尘烟气出口及粉尘出口；所述粗破重选装置包括：还原物料入口、镍铁粒铁出口和一次尾渣出口；所述磨矿磁选装置包括：一次尾渣入口、镍铁粉出口及二次尾渣出口。该系统具有处理流程短、成本低、作业率高、能耗低等优点。
739
0

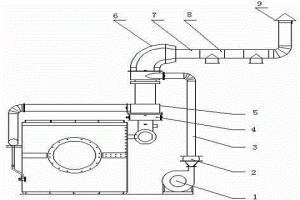

本发明公开了一种用于回转窑蒸硒系统的空气预热及排烟机构，属于冶金技术领域。本发明采用如下技术方案：一种用于回转窑蒸硒系统的空气预热及排烟机构，其特征在于，包括排烟口区、烟气排气总管、助燃空气管、助燃风机，所述排烟口区与所述烟气排气总管相连，所述排烟口区向上延伸处设置有弯管，所述弯管靠近排烟口区的外周设置有空气预热器，所述助燃空气管向上延伸与所述弯管相连，所述助燃空气管与所述助燃风机相连，所述弯管延伸部分设置有排烟管，所述排烟管向上延伸部分设置有防雨帽。本发明实现了利用排出的高温烟气加热助燃空气，使余热得到利用，提高热效率的有益效果。
1008
0

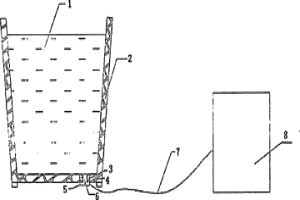

本发明属于冶金行业铸钢模铸技术领域，涉及一种高质量要求的钢包无引流浇注工艺。钢包上水口与下水口之间采用吹氩滑板进行过渡；在钢包座砖内设有中频感应线圈组，通过调节交变中频电流感应圈的频率大小和电流的强弱，控制金属加热和熔化的速度，浇注前根据浇注要求的工艺温度调整感应圈的频率大小和电流强弱，上水口的金属呈熔融态时通入氩气达到均温搅拌的目的，直至上水口内金属液温度达到浇注要求的工艺温度范围；钢包镇静过程中通过控制频率大小和电流的强弱持续保持水口内金属液不凝固，从而实现无引流浇注。本工艺不产生开浇过程中产生的二次污染，保证了高纯净钢的生产实现，同时提高了钢液利用率和减少生产事故的产生。
850
0

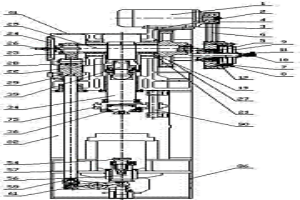

本发明杠杆顶出式精整压机涉及一种对烧结后粉末冶金制品进行再压制，使烧结件表面产生的塑性变形，以校正其尺寸及变形的精整压机。包括上箱体、立柱，拉杆，垫片、螺母、下箱体、主传动机构、上部传动机构和下部脱模机构；主传动机构设置在上箱体右顶上方，主传动机构包括主电机、电机底板、电机调整板、小皮带轮、飞轮轴座、V型带、大皮带轮、传动杆、离合器、旋转接头、锁紧螺母、制动盘、左端盖及齿轮传动机构；上部传动机构设置在机床上箱体内部，上部传动机构包括轴套、偏心连杆、脱模凸轮、左闷端盖、主轴、主轴旋编座、脱模滚轮、脱模连杆、导向轴、上T型块、下球面座、球头丝杆、上冲调整蜗杆、上冲蜗轮螺母、上冲调整旋编支架等。
983
0
本发明公开了一种缓冷钢线材圈型的控制方法，涉及冶金技术领域，包括夹送辊增速、吐丝机托板调整和盘卷运输风冷辊道增速配比，在线材轧制结束脱离轧机后，为夹送辊设置一个增速，保证对轧件的输送能力；根据吐丝时的圈型大小对吐丝机托板进行上下调整，使盘卷吐丝时两侧能够同时落在托板上；对各段风冷辊道进行增速，使盘卷在风冷辊道上运输时能够均匀地散开在风冷辊道上。本发明易操作，能有效控制缓冷钢线材的集卷圈型质量，降低因集卷圈型质量而产生的改判率，降低生产成本，而且在用户使用过程中，整齐的圈型质量能够保证用户在拉丝放线时流畅，减少用户拉拔断丝率，提高用户的加工效率。
605
0
本发明公开了一种超高硫容脱硫剂及其制备方法与应用，重点解决现有气体原料脱硫净化技术中工作硫容低的问题。本发明以颗粒活性炭为载体，将有机铁盐和有机铜盐、钾的碱性化合物混合，以非离子型表面活性剂JFC作为助剂，共载入颗粒活性炭的孔隙中制得。该脱硫剂对H2S的转化脱除硫容高达70wt％以上，脱除精度＜0.01ppm，并对硫醇、硫醚、多硫化合物等有机硫成分亦有超过98％的脱除效率，该超高硫容脱硫剂适用范围广，在石油化工、煤化工、冶金、天然气和环保等行业的气体净化中将起到推动和促进作用，有着较好的前景。
974
0

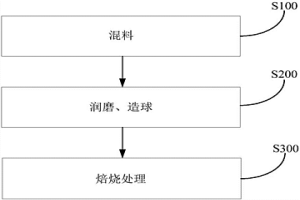

本发明公开了制备气基竖炉用氧化球团的方法和系统，其中，方法包括：将铁精矿粉、硼镁添加剂和淀粉进行混合，以便得到混合物料；将所述混合物料进行润磨和造球，以便得到混合球团；以及将所述混合球团进行焙烧处理，以便得到所述气基竖炉用氧化球团。采用该方法制备得到的氧化球团具有优秀的强度、透气性和高温还原性等冶金性能，适用于供给至气基竖炉使用，且制备方法简单，成本低，特别适合规模化生产。
604
0
本发明公开了综合利用硫酸渣和赤泥的方法。该方法包括：将所述硫酸渣和所述赤泥与还原剂进行混合处理，以便得到混合物料；将所述混合物料进行焙烧处理，以便得到还原铁产品；以及将所述还原铁产品进行分离处理，以便得到铁粉。利用本发明的方法，综合利用赤泥和硫酸渣两种冶金固废资源，获得指标良好的铁产品。
597
0
本发明公开了一种钛钢复合板的制备方法，通过坯料准备、表面处理、隔离剂涂刷、对称组坯、电子束封焊、加热、轧制、矫直及切割分板等工序制备出高结合性能的钛钢复合板。通过组坯过程在钛与钢待复合界面上添加叠片，使复合坯中钛与钢不能充分接触，阻隔其在加热过程元素的相互扩散，从而控制界面碳化物及金属间化合物等脆性相生成，随后通过大压下量轧制，破坏界面氧化膜，实现钛钢新结合界面形成及充分冶金结合，加上轧后快速冷却，抑制脆性相再次形成，从而制备出无脆性相的高结合性能的钛钢复合板。与添加中间层镍箔或铜箔相比，本发明操作更简单，生产成本更低，且结合性能高。
826
0

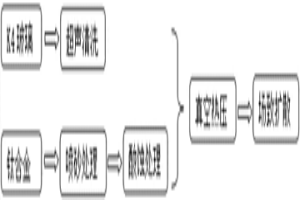

本发明公开了一种钛合金‑K4玻璃异种材料的复合连接方法，通过真空热压的方法将喷砂处理和酸蚀处理之后的钛合金与K4玻璃实现机械互锁结合，然后运用场致扩散连接技术，施加电场促进钛合金与玻璃接头附近离子迁移和界面元素扩散，实现金属与K4玻璃的冶金结合。本发明降低了连接所需温度，减少了焊接时间，同时降低了场致扩散对钛合金的表面要求，最终达到减少内应力的产生，提高了焊接的效率和焊接强度。
668
0

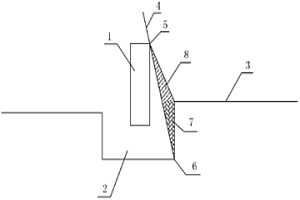

本发明涉及一种冶金领域的高炉渣铁与设备分离方法，是一种高炉长期休风后复风时渣铁与撇渣器分离方法，㈠用一块钢板从过梁与大沟之间斜插入小坑，钢板上方与过梁上表面与侧面的连接线接触，钢板底端与小坑底面与侧面的连接线接触，钢板将大沟进入小坑的入口挡住；㈡用炮泥将钢板与小坑侧面的缝隙密封；㈢在大沟位于钢板侧方用干燥的黄沙满铺形成黄沙坝，黄沙坝高度至过梁，黄沙坝厚度0.5m；㈣当高炉长期休风后复风时，由于渣铁流动性不好，由于黄沙坝的存在，初始流动性不好的渣铁从位于大沟上方的渣沟流出，从而全部进入干渣坑；㈤当流动性转好后，用行车吊住钢板，将钢板拔出，即实现渣铁通过撇渣器排放。本发明可快速解决渣铁排放问题，操作简单，减少人工劳动，节约成本。
923
0

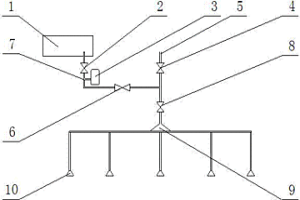

本发明提供一种渣池用冲水装置，包括循环水槽、加压装置、连接管道和喷水嘴，所述渣池用冲水装置设置在渣池内，各组件之间通过连接管道进行连接，所述循环水槽下端连有主调节阀，所述加压装置安装在主调节阀下侧，所述加压装置下侧连有阀体，所述阀体另一侧与加压装置和主调节阀相连，所述阀体下端连有分配器，分配器上连有喷水嘴。本发明的目的是提供一种渣池用冲水装置及其使用方法，利用冶金用废水及压缩空气对沉渣进行冲洗，使得池内渣水能高速旋转和混合，厂家对其进行回收利用即可。
爆炸焊接3CR13MO/42CRMO高耐磨耐蚀复合轧辊是一种表面具有高硬度、高耐磨、耐腐蚀、抗热疲劳,而辊芯具有高温强度、塑性、耐冲击的产品。相对于传统表面堆焊工艺,其包覆层从铸态改为轧制态,不会出现因堆焊焊层铸态引起的裂纹和磨损,并且相比堆焊和离心浇铸复合轧制生产工艺,本发明生产的爆炸焊接复合轧辊具有生产成本低、效率高、生产工艺简单等特点。本发明生产的复合轧辊经反复承受局部高温加热和水冷等交变机械应力的作用,不会出现包覆层和辊芯的脱层、表面网状裂纹、氧化腐蚀等现象。经理化分析,其包覆层多项性能指标均可满足其在冷热交变冲击条件下工作的要求,满足了冶金工业轧机或连铸机对关键部件轧辊的要求。
572
0

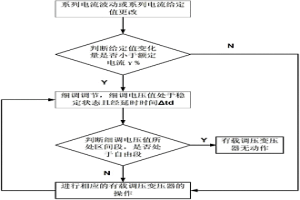

本发明公开了一种电解铝供电系统智能自动调压优化控制策略，属于化工和冶金用大电流整流系统稳流控制领域。目前国内外电化学整流电源调压方式主要采用自饱和电抗器细调与有载调压变压器粗调的智能自动调压，为实现电解铝系列电流长期平稳运行的目标，自饱和电抗器细调与有载调压变压器粗调的智能自动调压必须进行优化控制。本发明电解铝供电系统智能自动调压优化控制策略可以有效保持系列电流的长期稳定运行，实现系列电流的快速调节，有效减小有载调压变压器的动作次数，可实现整个电解铝供电系统的自动化调节，避免不恰当的人为干预。
580
0
本发明公开了一种中空流道的爆炸焊接制备方法。该方法为爆炸焊接时采用高智能填充材料，并对基板进行流道预处理。其中，高智能填充材料具备高强度和冶金特性，避免焊接后流道变形、复板凹陷或应力波导致流道边角出现裂纹，同时在一定条件下可以软化取出，形成流道；流道预处理是在爆炸焊接之前通过机械加工手段在基板上预先处理出流道，制备复杂形貌流道和填充材料的过程。此外，本发明提出的中空流道的爆炸焊接制备方法可以实现大尺寸、异种金属间的流道制造。
638
0
本发明属于冶金连铸技术领域，特别涉及一种隔离混浇钢水减少混浇坯长度的方法，包括以下步骤：步骤1，迅速堵住中间包钢流，停止拉坯，快速插入混浇连接装置；所述混浇连接装置包括一个螺纹钢焊接而成的倒锥体框架；步骤2，将冷却料填入倒锥体框架内，并向结晶器投入冷却料，直至结晶器内钢水形成完全凝固的铸坯；步骤3，下一炉钢种/钢水大包开浇，控制大包滑板的开度，滑板开度在5％‑30％之间，同时启动铸机，当铸机浇铸的钢水量达到中间包剩余钢水量的2倍，大包滑板全开，滑板开度100％，使大包钢水注入速度为铸机浇注速度的2～5倍，直至中间包钢水达到正常操作深度；采用本发明的方法，混浇坯的长度可控制在0.5米以内。
877
0

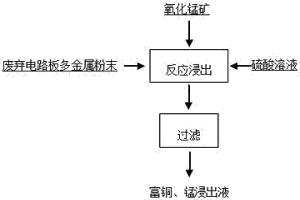

本发明属于湿法冶金技术领域，具体公开了一种高效浸出废弃电路板中铜的方法：将硫酸溶液与废弃电路板多金属粉末调浆，以氧化锰矿中存在的MnO2、Mn2O3、Mn3O4为氧化剂，在搅拌条件发生反应，废弃电路板多金属粉末中的金属铜和氧化锰矿中的高价锰分别转化为CuSO4和MnSO4，具体包括下述步骤：（1）将废弃电路板破碎、水力摇床分选后得到废弃电路板多金属粉末；（2）将多金属粉末、氧化锰矿和硫酸溶液充分混合，制浆，控制浸出体系Mn/Cu摩尔比为0.9 : 1~1.5 : 1，液固质量比为3 : 1~10 : 1，硫酸浓度为1.5~4.0mol/L，在30~65℃下搅拌反应1.5~3h，反应后固液分离得到富含铜和锰的浸出液。本发明铜和锰的浸出率达到96%以上，实现了废电路板有效成分的资源化利用，具有环境友好，反应温和，工艺简单，操作方便等特点。

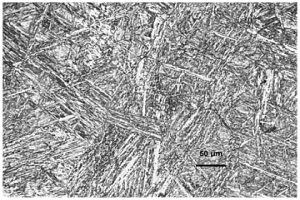

本发明公开了一种屈服强度1100MPa级超细晶高强钢板，涉及钢铁冶金领域，其化学成分及重量百分比如下：C：0.15～0.22％，Si：0.10～0.30％，Mn：0.80～1.60％，Cr：0.20～0.70％，Mo：0.10～0.60％，Nb：0.020～0.050％，V：0.020～0.060％，Ti≤0.008％，B：0.0010～0.0030％，Al：0.02～0.06％，P≤0.005％，S≤0.002％，O≤0.0025％，N≤0.0040％，H≤0.00015％，余量为Fe及不可避免的杂质，碳当量Ceq=C+Mn/6+（Cr+Mo+V）/5+Ni/15≤0.55%。本发明成分经济，工艺简单，利用晶粒细化作用使钢板具有优良的综合力学性能，产生良好的经济效益和社会效益。
736
0
本发明公开了一种镍系用钢及其生产方法，涉及钢铁冶金技术领域，其化学成分及质量百分比如下：C：0.035％～0.065％，Si：0.15％～0.35％，Mn：0.55％～0.85％，P≤0.005％，S≤0.002％，Nb：≤0.0050％(残余)，V≤0.003％(残余)，Ti：≤0.005％(残余)，Cr：≤0.30％，Mo≤0.30％，Ni：0.50％～9.50％，Cu:≤0.05,Al：0.020％～0.050％，N≤0.0045％，H≤0.0002％，余量为Fe和不可避免的杂质。采用双渣法去碳去磷，调控式加热方式进行奥氏体化，调质后产品性能满足客户使用要求，实现了镍系钢质量的提升。
中冶有色为您提供最新的江苏南京有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月08日 ~ 10日
2024年08月13日 ~ 15日
2024年08月30日 ~ 09月01日
2024年09月19日 ~ 21日
2024年11月01日 ~ 04日
