其他有色金属功能材料技术理论与应用

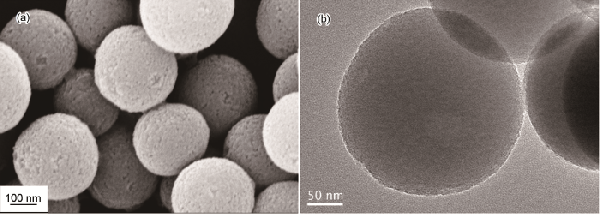

介孔氧化硅/氧化铈核壳双相复合颗粒的制备及其光催化降解活性 720

 0

将CeO2纳米粒子负载在介孔氧化硅(W-mSiO2)支撑体上，制备了核壳结构的W-mSiO2/CeO2双相光催化复合颗粒。用X射线衍射、扫描电镜、透射电镜、氮气吸脱附、STEM-EDX mapping、Raman光谱、荧光光谱、紫外-可见漫反射光谱等手段分析样品的结构和性质，考察了复合光催化材料对亚甲基蓝(MB)的光催化降解反应活性。结果表明，复合颗粒中介孔氧化硅内核的尺寸为180~200 nm、比表面积高达1627 m2/g，包覆层(厚度约20 nm)由大量尺寸为数纳米的氧化铈粒子组成。介孔内核对MB有较强的吸附能力，使之富集在CeO2活性粒子周围，从而提高了复合颗粒对MB的光催化降解效果。对壳层CeO2纳米粒子进行Er3+掺杂改性并在非氧化性气氛(氮气)中保护煅烧，有助于进一步提高复合颗粒对MB的光催化降解活性。

热喷涂复合结构MCrAlY/8YSZ热障涂层的抗剥落能力 768

 0

在陶瓷涂层与金属粘接层之间制备一层NiCoCrAlTaY/YSZ复合过渡层和通过半熔化团聚YSZ粉末制备层状/多孔团状复合结构YSZ隔热层，用SEM表征了涂层的显微组织；依照ASTM C633标准测试了涂层的结合强度；用压痕法测试了陶瓷层的弹性模量和断裂韧性。用激光脉冲法测试了陶瓷层的热导率。用高温水淬快速冷却实验验证涂层的抗剥落性能。结果表明，在不降低涂层隔热效果的前提下复合过渡层和和隔热层显著提高了涂层的抗剥落能力。HVOF制备的NiCoCrAlTaY粘接层组织致密，没有明显的氧化物；APS制备的NiCoCrAlTaY/YSZ复合过渡层内层间的结合良好，组织致密，金属与陶瓷粒子呈现出典型的层状交替分布特征；陶瓷层由典型层状结构内包含约11%未完全熔化团聚粉末形成的弥散分布多孔团状组织构成。复合结构使等离子喷涂TBC的结合强度由25.8 MPa提高到38.6 MPa，陶瓷层的弹性模量和热导率没有明显的变化，但是断裂韧性提高了1倍以上，涂层出现30%剥落的平均水淬周次由19.7次提高到72.1次，表明抗剥落能力显著提高。

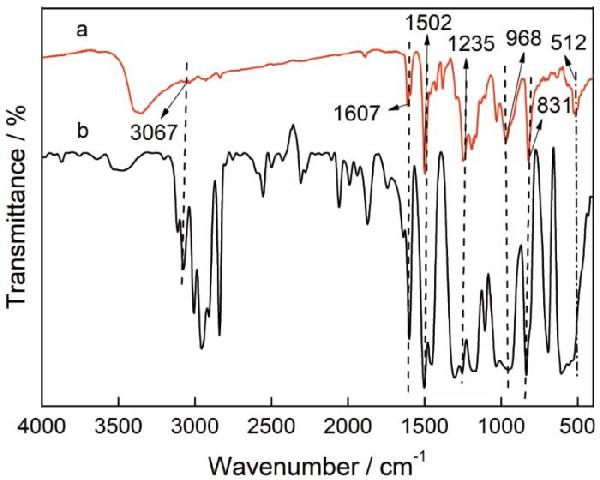

含磷聚合物型阻燃剂(PMP)对乙烯基酯树脂(VER)的阻燃改性 1108

 0

使三氯氧磷与4-甲氧基苯酚发生反应制备阻燃剂聚对甲氧基苯氧基磷酸-4,4’-二羟基联苯酯(PMP)，用傅里叶变换红外光谱(FTIR)和核磁共振(1H-NMR,13C-NMR,31P-NMR)等手段表征其结构，并测试其煅烧后残炭的X射线光电子谱(XPS)。用阻燃剂PMP复配聚磷酸铵(APP) 改性乙烯基酯树脂(VER)，制备出PMP/APP/VER复合材料。用热失重分析(TGA)、极限氧指数(LOI)和垂直燃烧(UL-94)等手段研究了这种材料的阻燃性能和热稳定性能。结果表明，阻燃剂PMP/APP添加量为15%的PMP/APP/VER复合材料其UL-94测试等级达到V-1级；PMP/APP添加量为20%时LOI值达到25.0%，在温度为700℃时的残炭量为34.6%，是纯VER的3.72倍。这表明，PMP/APP能显著提高VER基体的阻燃性能和热稳定性。

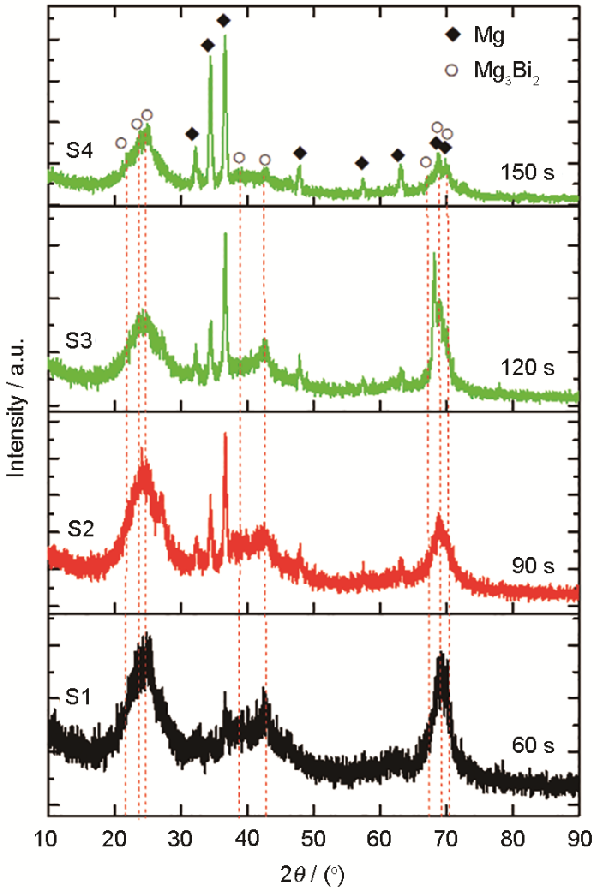

溅射沉积富镁Mg3Bi2薄膜的热电性能 252

 0

采用Mg-Bi化合物靶和金属Mg靶用磁控溅射技术制备富Mg的Mg3Bi2薄膜并表征其相组成、表面和截面形貌，研究了薄膜的热电性能。结果表明，这种富Mg薄膜由Mg3Bi2相和金属Mg相组成且Mg3Bi2结构中有Mg空位，具有p型导电特征,Seebeck系数为正值。随着温度的提高，富Mg薄膜的电阻率先略微提高而后显著降低；随着Mg含量的提高富Mg薄膜的电阻率逐渐提高，但是Mg含量达到一定数值后电阻率又急剧下降。Mg含量较低时Seebeck系数随着温度的提高开始时略下降随后很快增大，达到最大值后又很快降低；Mg含量较高时随着温度的提高Seebeck系数开始时略增大，随后缓慢下降。除了Mg含量较低的样品，在温度相同的条件下随着Mg含量的提高薄膜的Seebeck系数值增大，但是Mg含量过高时Seebeck系数值迅速降低，达到普通金属材料Seebeck系数的数量级。这种富Mg薄膜的功率因子，受Seebeck系数和电阻率制约。

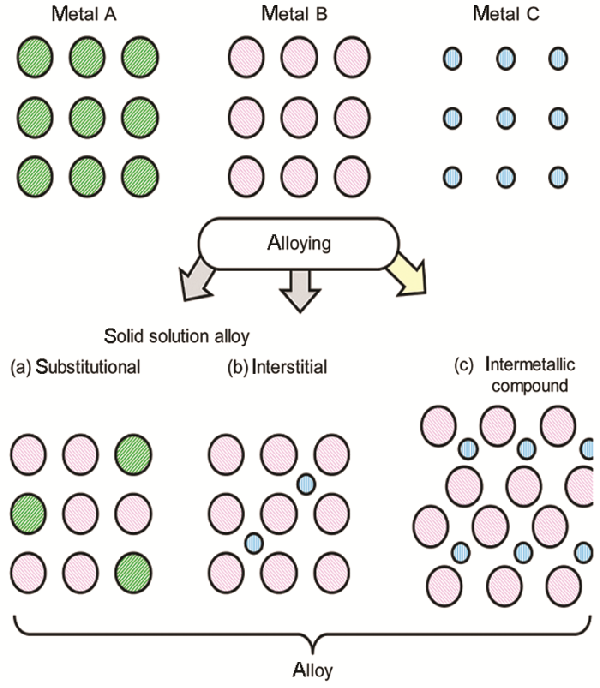

金属间化合物的合成及其催化应用 828

 0

简要叙述了合成金属间化合物的化学还原、沉积沉淀还原、化学气相沉积和热退火等方法。这些合成方法各有优缺点，可根据实际需求选择适宜的方法。总结了金属间化合物对加氢、氧化、重整等反应的催化性能，发现金属间化合物是一类性能优良的催化材料，催化活性与其具有的有序原子排列、电子效应、几何效应、空间效应、协同作用等有关。此外，还展望了此类材料的未来研究方向。

三氯化硼的制造方法 481

 0

本发明的课题是提供一种三氯化硼的制造方法，该方法通过充分除去反应体系内的水分来抑制水分造成的副产物的生成，高效制造三氯化硼。为此本发明的三氯化硼的制造方法，包含以下的脱水工序和生成工序，脱水工序：在比通过碳化硼和氯气之间的反应而开始生成三氯化硼的生成开始温度低的温度下，使含有氯气并且水分含量为1体积ppm以下的含氯气体与碳化硼接触，从而使所述碳化硼中含有的水分与所述含氯气体中的氯气反应、除去所述碳化硼中含有的水分；生成工序：将经所述脱水工序被脱水了的所述碳化硼与氯气反应而生成三氯化硼。

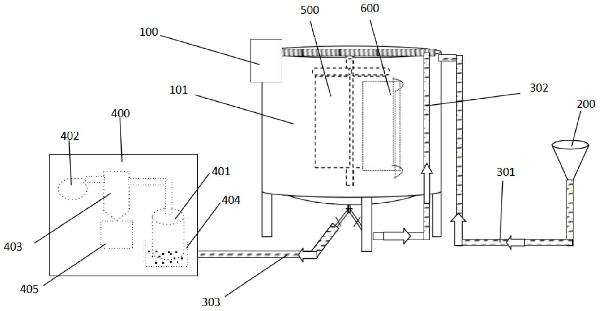

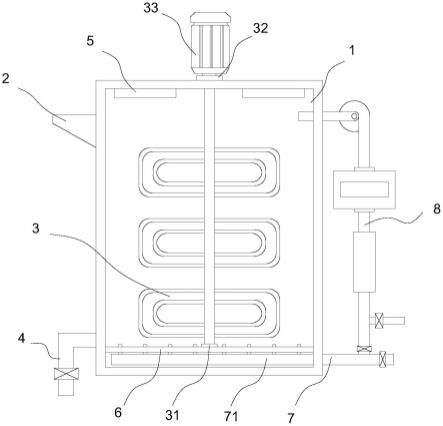

硝酸锆制备用反应装置的制作方法 381

 0

.本实用新型涉及硝酸锆制备技术领域，尤其是涉及一种硝酸锆制备用反应装置。背景技术.硝酸锆是一种无机盐，是一种白色板状结晶，有吸湿性。相对密度(水＝).加热至度分解，生成硝酸氧锆和硝酸。易溶于水，水溶液呈酸性，溶于醇。将新制得的二氧化锆水合物溶于硝酸并与之作用，得配位化合物硝酸氧锆酸。由氢氧化锆与硝酸作用而制得用作测定氟化物的试剂、防腐剂，也用于磷酸盐的分离。.目前硝酸锆的制备方法主要是采用碳酸锆用硝酸溶解，除杂过滤，在适当的温度条件下恒温结晶、离心脱水、洗涤、包装。当硝酸锆在

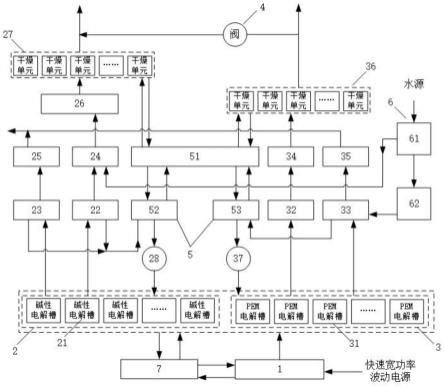

适应快速宽功率波动的电解制氢系统及控制方法与流程 1067

 0

.本发明涉及水电解制氢技术领域，尤其涉及一种适应快速宽功率波动的电解制氢系统及控制方法。背景技术.氢能是一种理想的二次能源，与其他能源相比，氢热值高，且燃烧产物为水，是最环保的能源，氢能被认为是未来人类社会的终极能源。氢储能技术被认为是解决可再生能源消纳难题的有效途径，通过可再生能源发电制氢过程可以有效实现低碳制氢、绿色制氢。但由于电解水过程能耗较高且由于风电、光伏等电源的波动性，因此对电解水制氢系统的耐功率波动范围和系统控制提出了更高的要求。.在现有碱性制氢系统利用多台碱性电解槽进行并联

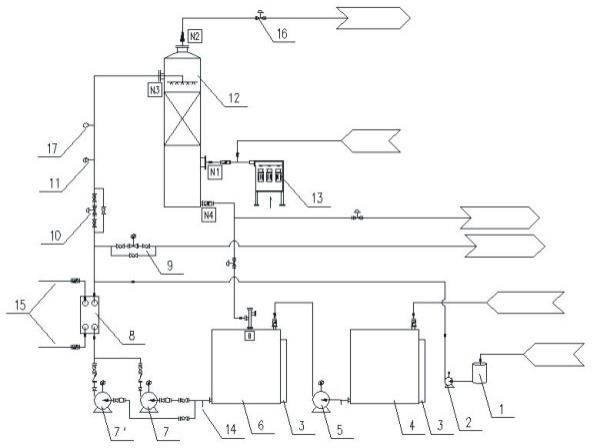

脱除冶炼精制酸中二氧化硫的系统的制作方法 297

 0

.本实用新型属于冶炼烟气制酸技术领域，具体涉及一种脱除冶炼精制酸中二氧化硫的系统。背景技术.废铅蓄电池回收后，经过破碎分选，会得到铅膏、铅栅、塑料外壳和隔板等物质；铅膏一般通过富氧侧吹炉冶炼，得到再生粗铅；由于铅膏中富含s元素，因此冶炼烟气中含有.%左右的so，由于烟气中so浓度较低，故采用多级净化一转一吸离子液脱硫的硫酸生产工艺对冶炼烟气进行处理，烟气经过干燥塔及烟酸塔的淋洗作用后，可实现尾气的达标排放，但由于so转化生成so存在理论极限（so和o转化生成so为可逆反

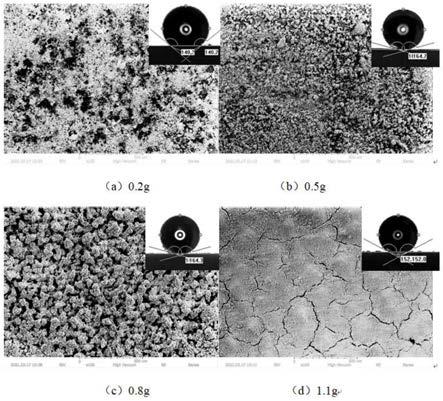

钛合金表面PTFE-SiO2超疏水涂层的制备方法 638

 0

一种钛合金表面ptfe?sio超疏水涂层的制备方法技术领域.本发明主要涉及超疏水涂层相关技术领域，具体是一种钛合金表面ptfe?sio超疏水涂层的制备方法。背景技术.超疏水涂层是指涂层表面与水的静态接触角大于度，滚动接触角小于度的涂层。超疏水涂层优异的表面性能，如自清洁、防水、防冰、防污染等，使其在社会生产活动中具有广泛的应用前景。.常见的超疏水涂层制备方法包括自组装法、粒子填充法、溶胶?凝胶法、电化学沉积法等，但复杂的工艺流程以及高昂的成本使目前的这些方法难以实现大规模工业

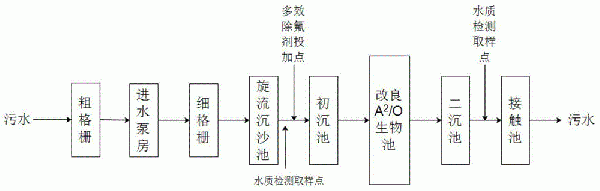

多效除氟药剂及其制备方法和应用与流程 457

 0

本发明涉及含氟废水处理技术领域，尤其是涉及一种多效除氟药剂及其制备方法和应用。背景技术氟是人体必需的微量元素之一，微量氟有促进儿童生长发育和防龋齿的作用，成人每日氟化物的摄入量一般为1.0～1.5mg/l。科学研究发现，氟对人体中的钙、磷具有极强的亲和力，它能破坏机体钙、磷的正常代谢，并能抑制某些酶的活性，由此会引发一系列包括：氟斑牙、氟骨症、肾脏、肝脏、大脑损害、免疫功能异常、肺水肿、肺出血、儿童智力下降等疾病。因而，过量摄入则会危害健康。gb5749-2006《生活饮用水卫生标准》中规定，氟

改性碳纤维增强聚酰亚胺树脂基湿式摩擦材料及制备方法 1060

 0

.本发明属于摩擦材料技术领域，涉及一种改性碳纤维增强聚酰亚胺树脂基湿式摩擦材料及制备方法。背景技术.碳纤维增强湿式摩擦材料是通过造纸工艺制成预制体，并浸渍粘合剂热压固化而成。因其低密度、高比强、高耐磨和设计性强等特点逐渐取代橡胶基和金属基摩擦材料，已发展成为一种重要的湿式摩擦材料。碳纤维增强湿式摩擦材料中常用的粘合剂是酚醛树脂。酚醛树脂在一定的加热温度下软化，然后进入粘性流动状态，并均匀分布在材料中，形成摩擦材料的基体，既赋予了材料的整体强度，还影响材料的摩擦磨损性能。随着湿式传动/制动系统

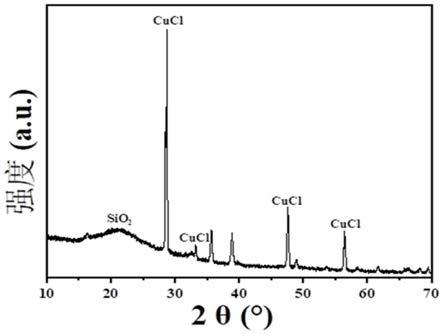

二氧化硅负载的氯化亚铜催化剂及其制备方法和应用 293

 0

.本发明属于催化剂领域，涉及一种氯化亚铜催化剂，尤其涉及一种二氧化硅负载的氯化亚铜催化剂及其制备方法和应用。背景技术.多晶硅材料是硅产品产业链中极为重要的中间产品，是半导体工业、电子信息产业、太阳能光伏电池产业的最主要和最基础的功能性材料，而三氯氢硅(sihcl)是制造多晶硅的最重要的原料，也是生产硅烷偶联剂和其它有机硅产品的重要中间体。近年来随着我国经济的发展，尤其是半导体工业、新能源太阳能电池和有机硅行业的快速发展，导致对三氯氢硅的需求量也在迅猛增加。“硅氢氯化法”是目前工业上生产三氯

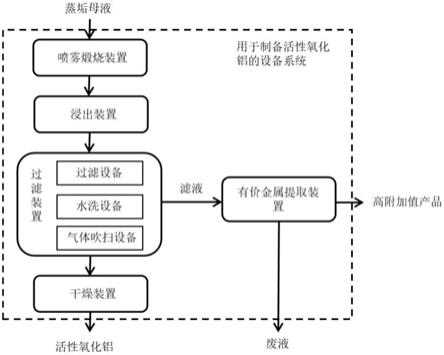

用于制备活性氧化铝的设备系统的制作方法 899

 0

.本实用新型涉及一种用于制备活性氧化铝的设备系统。背景技术.随着我国电力工业的不断发展，粉煤灰的排放量急剧增加。年我国粉煤灰的排放量高达.亿吨，带来一系列环境问题。粉煤灰中含有alo、sio、feo、tio、cao、mgo、lio等。该类型粉煤灰经过“一步酸溶法”工艺，可生产出纯度达到.％以上的冶金级氧化铝品质。“一步酸溶法”工艺主要包括：盐酸浸出、沉降、树脂除杂、蒸发结晶和焙烧等工序。蒸垢母液是氯化铝蒸发结晶后的剩余夜，以氯化铝为主的饱和溶液，氯化铝含量达

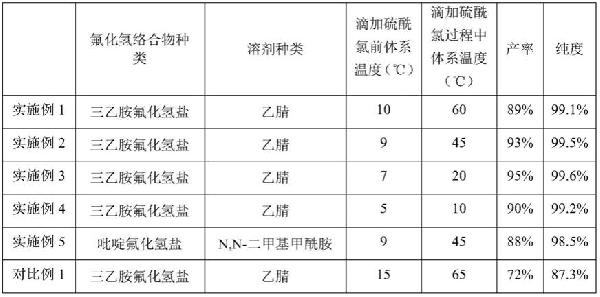

利用硫酰氯氟化法制备硫酰氟的方法与流程 998

 0

.本申请涉及工业化学品的合成领域，尤其涉及利用硫酰氯氟化法制备硫酰氟的方法。背景技术.硫酰氟(sof)在常温常压下为无色无味气体，具有化学惰性，在高温下易分解。硫酰氟因为具有扩散渗透性强、广谱杀虫、用药量省、残留量低、杀虫速度快、散气时间短、可低温使用、对发芽率没有影响以及毒性较低等特点，所以越来越广泛地应用于仓库、货船、集装箱、建筑物、水库堤坝、白蚁防治以及园林越冬害虫、活树蛀干性害虫的防治。并且，将硫酰氟作为除虫剂、杀菌剂和熏蒸剂时，不破坏大气的臭氧层，因此，硫酰氟在这些领域中得到广

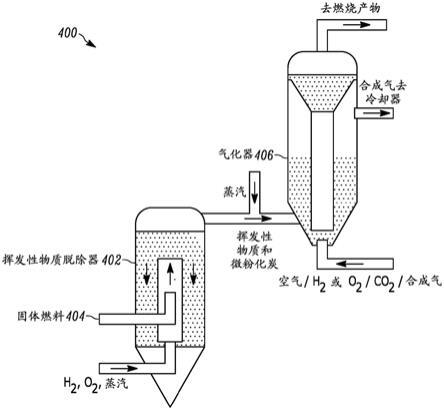

带有固体燃料制备系统的全蒸汽气化的制作方法 227

 0

带有固体燃料制备系统的全蒸汽气化.这里应用的小节标题只用作组织结构目的，不以任何方式限制本申请中描述的主题。.相关申请的交叉引用.本申请是年月日提交的标题为“all?steamgasificationwithsolidfuelpreparationsystem”的美国临时申请no./,的非临时申请。本申请还涉及年月日提交的标题为“all?steamgasificationwithcarboncapture”的美国专利申请no.

长链烷烃催化脱氢制备长链烯烃的方法与流程 772

 0

.本发明涉及催化脱氢技术领域，包括一种用于长链烷烃催化脱氢制备长链烯烃的方法。背景技术.长链烷烃及其衍生物在石油化工行业具有非常重要的地位，长链烷烃脱氢反应的产物经过后续的烷基化和磺化过程可以生成烷基苯磺酸盐。烷基苯磺酸盐是阴离子表面活性剂的主要成分，广泛地应用于生产洗涤剂、乳化剂等产品。长链烷烃脱氢反应生成的长链α烯烃经过齐聚和加氢饱和过程可以生成聚α烯烃合成油，能够作为润滑油基础油使用。长链烷烃脱氢催化剂的性能在一定程度上决定了这些产品的产量和质量，因此，针对长链烷烃脱氢催化剂及其反应工

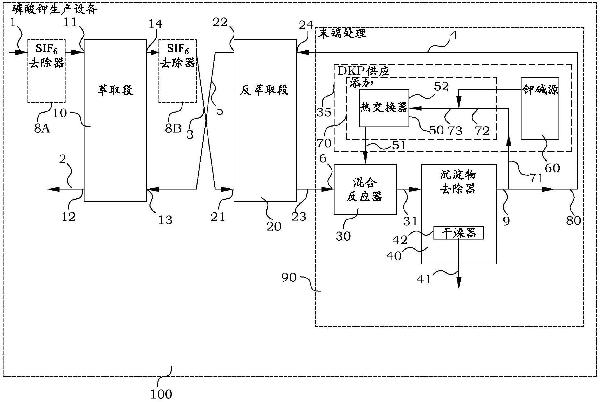

磷酸钾的生产的制作方法 616

 0

.本发明总体上涉及由含磷溶液生产磷酸钾，且特别地涉及由包含磷酸的进料液生产磷酸钾。背景技术.所有水溶性磷酸盐(比如可溶性肥料)均衍生自磷酸。磷酸通过″湿法″或热法进行商业化生产。磷酸盐岩的湿法消解是最常用的工艺。热处理的耗能大，并因此成本昂贵。因此，热法生产的酸量少得多并且主要用于生产工业磷酸盐。.肥料生产用的磷酸几乎都是基于磷酸盐岩的湿法消解。该工艺主要基于用硫酸溶解磷灰石。在岩石溶解后，通过过滤分离硫酸钙(石膏)和磷酸。为了生产商品级磷酸，需要高的酸浓度并且蒸发水。取决于比如温度、浆料

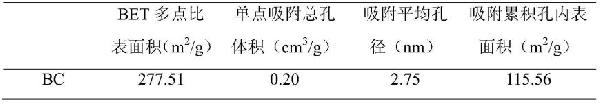

高活性硫化铜生物炭催化剂CuSx@BC原位制备方法及其应用 749

 0

高活性硫化铜生物炭催化剂cusx@bc原位制备方法及其应用技术领域.本发明提供一种高活性硫化铜生物炭催化剂(cusx@bc)的制备方法及其在光催化降解的应用领域。背景技术.生物炭(bc，biochar)是生物质材料在限氧条件下进行热化学分解得到的固体材料，被国际生物炭组织定义为“生物质炭化得到的固体材料”。生物质(biomass)是从生活物质或有机与无机复合物得到的有机质材料，包括植物和动物等有机体，以及动物的排泄物，植物凋落物、废木材、沉淀污泥等。生物炭的制备方法包括：热解法、气化、水热碳

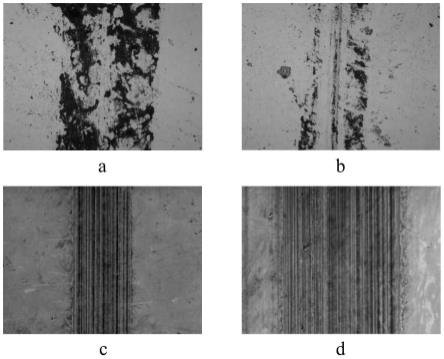

用于抽油泵柱塞的固体薄膜涂层 571

 0

.本发明涉及一种用于抽油泵柱塞的固体薄膜涂层，其主要应用于提高油泵柱塞的硬度、耐磨性、耐腐蚀性以及使用寿命。背景技术.石油是一次能源，不可再生，是人类发展过程中的重要储备资源，在开采石油过程中，抽油泵是不可或缺的重要装备，抽油泵根据其结构可分为管式泵、杆式泵两类，其中管式抽油系统应用最为广泛，我国每年对管式泵的需求约为～万台。目前，随着目前对石油开采强度的增加，国内大部分油井出现了高含砂、高含水等不利于抽油泵作业的情况。地层条件的恶化，导致柱塞与泵筒的摩擦由润滑摩擦变为干摩擦，柱塞与

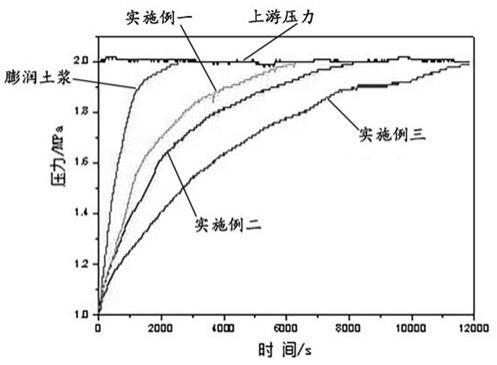

基于硅酸锂-超细颗粒的微交联乳液固壁剂及制备方法与流程 555

 0

.本发明涉及一种用于石油钻井泥页岩地层防塌钻井液用化学固壁剂，具体涉及一种基于硅酸锂-超细颗粒的微交联乳液固壁剂及制备方法。背景技术.硅酸盐用于钻井液作为防塌剂，在国外应用较早，早在上世纪三十年代，美国即对高浓度硅酸盐钻井液进行深入研究，并进行现场应用。早期硅酸盐体系主要有以下缺点。一是流变性难以控制，主要通过置换稠浆的方式进行；二是碱性太高，对作业人员的健康会造成一定的不良影响，同时还有可能造成机泵润滑脂脱除的不良影响。至六十年代早期，经过对硅酸盐在理论和实践上都有了较深入系统的认识后，人

超高应变回复形状记忆合金筛管材料及制备方法与应用 347

 0

.本发明涉及形状记忆合金，特别是涉及一种具有耐高温的超高应变回复形状记忆合金筛管材料及制备方法与应用，属于石油天然气钻探完井防砂技术领域。背景技术.在石油天然气资源的井下开采中，一般会混合着大量的砂石和黏土，尤其是砂石存在导致的“出砂现象”，会严重影响到油气的开采效率和油气质量，延长开采周期，造成井下的不可逆损伤，极大的影响到一口油气井的资源开采总量。.油气开采包括钻井、工程建设、物探、测录井等过程。钻井指的是通过钻机钻开地层形成井眼，建立地面与地下油层联通的过程，具体包括钻井液配制、录井

离子导电粘接剂、其电极、制备方法及电池 1099

 0

.本发明属于能源材料领域，具体涉及一种离子导电粘接剂、其电极、制备方法及电池。背景技术.在碱金属电池中，较厚的电极能够提高能量密度，而能量密度的增加则往往伴随着功率密度的下降。这是因为随着电极厚度的增加，孔隙率将降低，离子传输电阻也会增加，电极活性物质的利用率下降。传统的含氟聚合物粘接剂如聚四氟乙烯(ptfe)或聚偏氟乙烯(pvdf)不具有任何的离子传输特性，离子只能通过曲折的离子传输通道扩散和迁移，造成电池极化大，高倍率性能差。此外，目前商用的液体电解质通常具有易燃的特性，可能引发电池燃烧

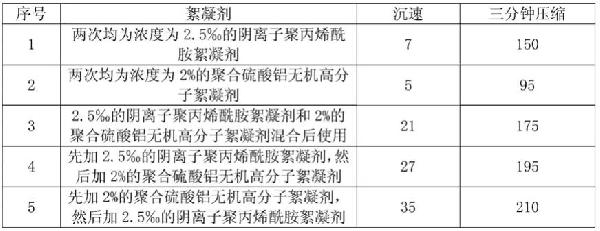

采用几内亚铝土矿生产氧化铝过程中的赤泥沉降分离方法与流程 241

 0

.本发明涉及氧化铝冶金技术领域，具体涉及一种采用几内亚铝土矿生产氧化铝过程中的赤泥沉降分离方法。背景技术.铝土矿是生产氧化铝的主要原料，是一种主要由三水铝石、一水软铝石和一水硬铝石组成的矿石。几内亚铝土矿是一种优良的三水铝石型铝土矿，在拜耳法生产氧化铝过程中表现出的加工方法简单、消耗成本低、产品质量好的优点已被共识。但在使用过程中发现相较于其他铝土矿，几内亚铝土矿还存在矿石成分波动较大、粒度较细、易水解、压缩性能差等缺点。.拜耳法生产氧化铝的工序包括：原料、溶出、沉降、分解、蒸发、焙烧，而

硝酸铵钙的生产方法及装置与流程 1078

 0

.本发明属于硝酸铵钙技术领域，涉及一种以冷冻法生产硝酸磷肥过程中产生的硝酸钙液为原料的硝酸铵钙的生产方法及装置。背景技术.硝酸铵钙是一种含氮和水溶性钙的新型高效复合肥料，其肥效快，有快速补氮的特点，养分比硝酸铵更加全面，植物可直接吸收，生理酸性度小，对酸性土壤有改良作用，施入土壤后酸碱度小，不会引起土壤板结，可使土壤变得疏松，同时能降低活性铝的浓度，减少活性磷的固定，且提供的水溶性钙，可提高植物对病害的抵抗力。在种植经济作物，包括花卉、水果、蔬菜等农作物时，硝酸铵钙可延长花期，促使根、茎、叶

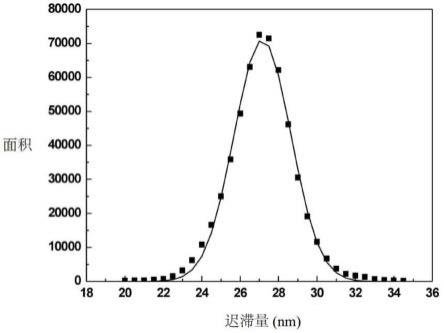

聚乙烯醇薄膜及使用其的光学薄膜的制作方法 779

 0

.本发明涉及一种聚乙烯醇(polyvinylalcohol，pva)薄膜，可用于作为光学薄膜，特别是偏光膜，应用在不同领域，特别是显示设备。背景技术.聚乙烯醇(polyvinylalcohol，pva)薄膜是一种亲水性聚合物，具有透明性、机械强度、水溶性、可加工性佳等性能，已广泛用于包装材料或电子产品的光学薄膜，特别是偏光膜。.pva薄膜制备光学薄膜的制造过程中，可依照所需性能而选择性地使用官能基改性，随后再进行拉伸。制造方法可分为干式及湿式，干式是在固定的温湿度下，将pva薄膜于惰性

热塑性聚氨酯弹性体组合物及其制备方法与流程 901

 0

.本发明属于热塑性材料领域，特别是涉及一种热塑性聚氨酯弹性体组合物及其制备方法。背景技术.热塑性聚氨酯弹性体(tpu)是一种可以熔融加工的热塑性弹性体，因其具有广泛的硬度范围、优异的机械性能、耐油性能等，被广泛应用于汽车工业、机械工业、医疗产业、交通运输、体育用品等行业。随着社会的进步，对tpu的耐磨、耐疲劳、耐高温老化、阻尼性能提出苛刻的要求。.为解决上述问题，可以通过合成或共混改性的方法制备tpu。但传统技术存在以下弊端。比如，通过共混改性的方式，添加含硅、含氟母粒或助剂，或润滑剂降低

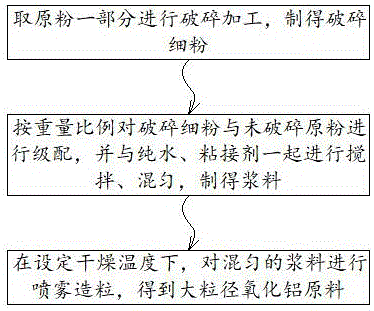

大粒径氧化铝原料制备方法及其球形氧化铝产品与流程 371

 0

本发明属于球形氧化铝制备技术领域，具体涉及一种大粒径氧化铝原料制备方法及其球形氧化铝产品。背景技术随着5g通信技术的发展，相关电子器件功率大幅度提升，散热能力要求也在提升，对高导热散热填料需求相应增加。热界面材料导热能力的高低，球形氧化铝填料粒径起着至关重要作用。大粒径球形氧化铝，特别是粒径在90μm以上的可以制备7w/(m·k)的导热垫片或者导热凝胶，适用于5g基站。但是制备大粒径球形氧化铝产品的氧化铝原料粒径至少要大于100μm，而这个粒径的氧化铝原料来源极少，严重制约着大粒径球形氧化铝的产

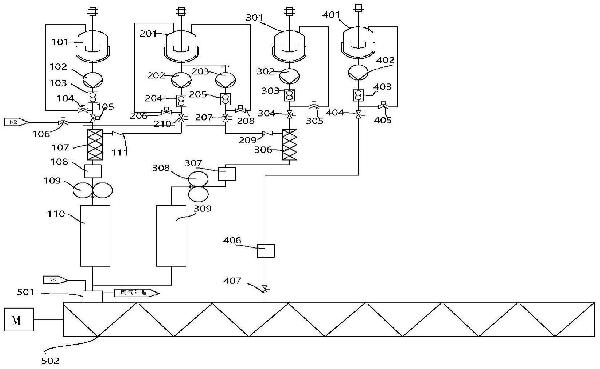

石墨烯剥离系统及石墨烯剥离方法与流程 917

 0

.本发明涉及石墨烯生产设备技术领域，特别涉及一种石墨烯剥离系统及石墨烯剥离方法。背景技术.石墨烯是世界上首次被成功制备的二维材料，仅有一层碳原子厚度的六边形蜂巢状结构。自胶带法成功剥离单层石墨烯以来，石墨烯被赋予万能材料之名，随之在科学界、工业界开展了石墨烯相关研究和应用工作。.目前，胶带法仍是剥离石墨烯的最优方案，可得到高质量的单层石墨烯薄膜。但石墨薄层所包含的石墨烯层数量巨大，单一.mm-.mm的鳞片石墨包含数量级的石墨烯层，利用手工剥离方法，仅能得到部分极少量单层石墨

TCPP阻燃剂的制备方法与流程 999

 0

一种tcpp阻燃剂的制备方法技术领域.本发明属于阻燃剂技术领域，具体涉及一种tcpp阻燃剂的制备方法。背景技术.tcpp是一种有机磷酸酯类阻燃剂，化学名称为磷酸三(-氯丙基)酯，作为添加型阻燃剂使用，广泛应用于聚氨酯软泡、硬泡塑料，环氧树脂，酚醛树脂等多种聚合物材料，具有显著的阻燃作用和一定的增塑作用。.tcpp的工业化制备方法为本领域技术人员所公知的，即以三氯氧磷与环氧丙烷为原料，在路易斯酸催化下反应合成。其中，常用的路易斯酸催化剂为三氯化铝和四氯化钛。.目前，工业上tcpp生产的常
