本实用新型涉及一种自动滚筒筛,包括滚筒、驱动系统和传动轴,所述的滚筒通过传动轴和驱动系统传动连接,还包括支架、外罩壳、筛下集料装置和筛上集料装置,所述的支架倾斜设置且设有开口,所述的外罩壳平行于滚筒设置,且罩于滚筒外,所述的滚筒和外罩壳均倾斜置于开口内,所述的滚筒较高的端部设有进料斗,所述的外罩壳底部沿轴向方向设有漏料口,所述的外罩壳在漏料口两侧通过支撑柱支撑。本实用新型的一种自动滚筒筛设有外罩壳罩于滚筒和支架外部,可在保证筛下的物料完全进入筛下集料装置内的同时,避免了浆料筛分过程中外溅至其他设备造成不易清理。
本实用新型公开了一种滚筒筛分离机,包括固定架,所述固定架内设置有筛分腔,所述筛分腔内设置有滚筒筛网架,所述滚筒筛网架的中心处设置有中心轴,所述固定架的底部设置有下料口,且固定架一侧设置有固定柱,所述固定柱的顶部固定连接有储料斗,所述储料斗的底部设置有导料管,所述固定架的一端固定连接有固定盒,所述中心轴的一端且位于固定盒内嵌套固定连接有齿轮一,所述齿轮一上啮合连接有齿轮二,所述固定盒的外侧安装有输出端与齿轮二中心处固定连接的电机,所述固定架的顶部设置有抽气管。本实用新型中,通过固定架、筛分腔、滚筒筛网架、中心轴、齿轮结构、电机等结构的配合设置,可以自动对硅石原料进行稳定的筛分工作。
本实用新型涉及滚筒筛技术领域,具体为一种方便更换的滚筒筛,包括筛网结构和外框架结构,筛网结构包括筛网筒体,筛网筒体的外壁上安装有若干均匀等距呈环形排列且呈竖直的安装滑柱;外框架结构包括与若干组平行设置的外环架和用于将多组外环架连接为一体结构的纵向加强筋,纵向加强筋的外壁上开设有与安装滑柱截面尺寸相适配且滑动配合的安装滑槽。本实用新型通过在筛网筒体外壁上设置的安装滑柱与纵向加强筋上的安装滑槽之间滑动配合,便于进行安装或拆卸,可根据生产需求更换不同孔径的筛网筒体,使用方便,外框架结构通过若干组外环架和纵向加强筋组成,提高筛网筒体安装的稳定性,延长使用寿命。
本实用新型公开了一种防止出现堵塞的滚筒筛,涉及滚筒筛技术领域,该防止出现堵塞的滚筒筛,包括支架,所述支架的内部固定安装有固定轴,固定轴的表面上转动套接有滚筒筛,支架的底部固定安装有下料管,固定轴的表面上固定安装有吊杆,吊杆远离固定轴的一端固定安装有挡板。该防止出现堵塞的滚筒筛,将弹簧拉伸,进而上凸块不在对辊轮进行挤压的时候,使连接板通过弹簧的拉力进行复位,进而使敲击杆对滚筒筛的表面进行敲击,进而使滚筒筛产生振动,进而将滚筒筛内部的堵塞的磷肥和复肥进行清理下来,进而提高清理的便捷性,防止滚筒筛出现卡
本实用新型公开了一种可调节升降的输送机,包括平台车,所述平台车的上表面固定连接有减震垫,所述减震垫的上表面固定连接有气缸,所述连杆的后表面且位于远离支撑杆的一端固定连接有固定块,所述固定块的后表面固定连接有支撑板,所述支撑板的后表面转动连接有滚筒,所述滚筒的外表面滚动连接有滚带,所述平台车的上表面固定连接有固定架,所述固定架的前表面设置有滑轨,所述滑轨的内壁滑动连接有滑轮,所述滑轮的右侧面固定连接有转向装置。本实用新型中,安装了两个气缸,同时上升与下降可以使运输机在水平线运输物料,控制两个气缸的高度不一样,可以使该运输机倾斜运输物料,操作简单,便于维修。
本实用新型公开了一种无挡边橡胶装置的倾斜式大粒径矿物输送机,包括输送机架、人字输送带、动力驱动装置及扶平机构,所述人字输送带安置于输送机架上,且输送机架的一端设置有动力驱动装置;所述输送机架由左机架梁、右机架梁及矩形管横梁构成,左机架梁通过多个矩形管横梁与右机架梁相连接,且输送机架的内部对称设置有聚乙烯板,聚乙烯板上设置有若干侧托辊,所述输送机架底部设置有若干从动托辊。本实用新型能够将物料扶平后快速运输,并通过特有的结构防止物料从两边脱落,使用更加便捷。
本实用新型提供一种螺旋式锌矿下料装置,涉及锌矿技术领域,包括底座,所述底座的顶部一侧转动连接有转盘,且底座的顶部另一侧位置设置有竖式螺旋输送机,通过设置电机、转盘、支撑柱和连接杆,便于通过设置的电机驱动实现转盘旋转,进而实现支撑柱旋转,同时通过设置的连接杆与壳体和支撑柱的转动连接,进而实现连接杆移动,同时设置的壳体与两个导座滑动连接,便于实现壳体的位置限定,进而通过连接杆移动实现壳体在两个导座之间实现水平往复移动,进而实现过滤板顶部的锌矿石震动摊平,进而保证锌矿石均匀地落在弧形板的顶部。

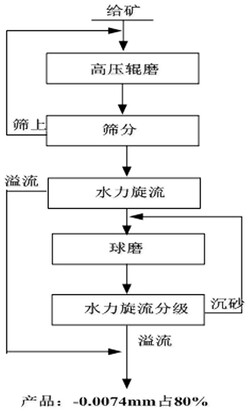

本发明涉及一种浮选法回收复杂氧化锌矿的备料方法及系统,备料方法是对待处理物料进行选择性破碎、湿法筛分、一级调浆分级、选择性磨矿、二级调浆分级,最终得到备料合格产品供给给浮选工序。本发明采用高压辊磨与振动筛组合代替传统的三段破碎,对氧化锌原矿选择性碎磨,再用改进的水力旋流器将符合浮选要求50%以上的矿物分离出来直接进入浮选系统,相对于传统的硫化矿浮选备料工序,不仅节省了三段破碎,还避免或降低这些原生细粒矿物、微细粒矿泥再进入球磨机产生过磨,减少胶体微粒及可溶性难免离子的产生,提升氧化锌浮选的效率和效益。
本实用新型涉及一种立轴冲击式破碎机新型破碎腔,属于破碎机技术领域;所述立轴冲击式破碎机新型破碎腔包括破碎腔体、筋板、漏斗型衬板,所述筋板均匀安装在破碎腔体内部,漏斗型衬板覆盖安装在筋板上,漏斗型衬板上端大圆与破碎腔的上沿口平齐重合,漏斗型衬板下端小圆与破碎腔的下沿口平齐重合,所述漏斗型衬板分为两块;本实用新型通过在原有结构的基础上加装上筋板和倒立式漏斗型衬板,使得原来的破碎方式改变为“料打料”,降低立轴冲击式破碎机堵料的频率,提升设备的运转率。
本实用新型涉及一种皮带输送机底部清扫装置,属于皮带机清扫设备技术领域。包括驱动机构、清扫机构、挡板;所述的挡板有两块,分别固定安装在输送机底部需要清扫区域的两侧,两块挡板之间安装有清扫机构,清扫机构通过驱动机构驱使沿两块挡板左右移动进行清扫。本实用新型通过挡板将从皮带输送机上落下的物料集中起来,然后通过驱动机构带动清扫机构左右移动,从而将两块挡板之间的积料清扫掉,有效降低工作人员劳动强度,且皮带输送机在开机状态下也能够进行清理作业,使用更加方便。
本实用新型公开了一种皮带输送机大块清除装置,包括监测装置,清除装置和控制装置,沿着皮带运输机的前进方向,依次设有监测装置和清除装置,监测装置与控制装置电连接。所述清除装置包括旋转耙组件和四根竖直滑轨,所述旋转耙组件的四角分别通过竖直移动机构与四根竖直滑轨滑动连接,使旋转耙组件位于皮带运输机的正上方;每个竖直移动机构内设有红外线信号接收器;所述控制装置上设有红外线信号发射器和PLC控制器。本实用新型通过设置超声波传感器,可以自动监测皮带运输机上大块的运输情况,并通过控制装置和清除装置对大块进行清除。可见,本实用新型结构简单,使用方便,具有良好的推广应用前景。
本实用新型公开了防止皮带输送机物料散落的装置,包括底架、承载柱、连接板、侧挡板、支撑板和进料斗,所述底架呈口字型,所述底架的表面焊接有两组承载柱,两组所述承载柱的顶部均安装固定有套块,两组所述套块的表面开设有圆形通槽,圆形通槽的内周与顶柱焊接固定,两组所述顶柱的截面均为直角梯形,两组所述顶柱的表面分别与两组连接板焊接固定,两组所述连接板的表面均开设有凹槽,且凹槽表面焊接有侧挡板,所述连接板和侧挡板的侧壁均与限位板焊接固定,两组所述限位板的侧壁均开设有通孔,且通孔内周安装有轴承座。该防止皮带输送机物料散落的装置,灵活性高,还可以防止上料过程原料从间隙处渗落。
本实用新型涉及一种皮带输送机溜槽防堵料装置,包括其上设皮带输送机的机架,设于皮带输送机输出端处的溜槽,其特征在于溜槽上开设有溢流口,溢流口下方设有料斗,料斗通过拉线与设于机架上的急停开关相连接,急停开关与皮带输送机的控制电路电连接。通过料斗盛装溜槽堵料时从溢流口溢出的物料,当盛装到一定量时在重力作用下拉动拉绳来开启急停开关,整个过程迅速、及时。该装置可以有效防治输送机溜槽堵料的技术难题,实现皮带输送机自动防堵料的功能,大幅减低了操作人员的劳动强度,杜绝堵料事故的发生,减少皮带机的设备损伤。
本实用新型公开了一种防止皮带输送机打滑的装置,包括配重底板、固定设置在配重底板上端面四角的耳板以及设置在配重底板上端面两侧的挡料板,所述挡料板垂直对称设置有两组,设置在所述配重底板上端面两侧的挡料板相向的一侧固定连接有承载板,所述承载板的上端面对称设置有两组电动升缩杆,两组所述电动升缩杆远离承载板的一端均对称构造有两组连接耳,两组连接耳之间活动设置有销轴,销轴的外缘面上滑动配合安装有张紧轮,所述挡料板的上端面居中开设有滑动槽,该防止皮带输送机打滑的装置,结构合理,便于提升输送带的张力,同时便于输送带表面积聚的灰尘进行清理,避免影响输送效率,实用性强。
本发明公开了一种具有齿形螺母套的单辊式破碎机,包括壳体,壳体上部设置有进料斗,壳体底部设置有排料管,壳体内部设置有辊子,辊子外部套设有衬套,衬套与辊子通过螺栓连接,衬套上设置有粉碎齿,螺栓以及与螺栓相匹配的螺母上套设有齿形螺母套。本发明对位于衬套外壁上的螺母以及部分螺栓能够起到较好的双重保护作用,其中,第一个保护作用在于,粉碎齿隔绝了硅料与螺栓、螺母,使得在破碎过程中,硅料不会对螺栓、螺母造成任何磨损和挤压,在拆卸衬套时,能够正常从螺栓上取下螺母;第二个保护作用在于,破碎过程中细小的硅渣、硅粉不会掉落至螺栓与螺孔的间隙中,螺栓受力均匀,衬套安装牢靠,且螺栓能够正常从螺母中取出。
本实用新型公开了一种便于监测速度和打滑的带式输送机,包括支撑底框,所述支撑底框顶端开设有槽孔,且槽孔内壁对称设置有两组输送辊,所述槽孔内壁等距离设置有三组输送传感器,所述输送辊外壁中部皆设置有输送滚筒,所述输送滚筒的外壁皆通过输送带连接,所述输送滚筒的前后两端通过挤压机构安装在支撑底框顶侧,所述支撑底框左侧外壁设置有控制器。本实用新型可以相对较为便捷的对输送带进行更换,同时可以解决传统的带式输送机在使用时易出现输送带张紧力异常,造成物料运输效率下降、输送带磨损加剧,甚至造成输送机的损坏的情况的产生,提高了装置在使用过程中的工作效率。
本实用新型涉及输送带技术领域,且公开了一种带式运输机,包括支撑腿,所述支撑腿的外壁固定装配有横杆,所述支撑腿的顶部固定装配有侧板,所述侧板的外壁转动连接有转轴,所述转轴的外壁固定装配有滚筒,所述滚筒的外壁滚动连接有传送带,所述侧板的底部固定装配有滑槽,所述滑槽的内腔固定装配有液压伸缩杆,所述滑槽的内腔活动套接有滑杆。该带式运输机,通过在侧板的底部设置的滑槽和滑杆,能够在传送带出现松软,长度较长的时候,能够对传送带的长度进行调整,使得传送带更好地贴合在输送机的滚筒上,更好地进行传送货物的工作,避免因为在长时间的使用过程中,传送带的长度变长,无法很好地对货物进行传递运输作用。
本实用新型提供一种棒磨机溢流口除渣装置,涉及棒磨机技术领域,包括筒体部,所述筒体部的前表面设置有出料部。本实用新型中,在使用时,出料部带动圆筒筛转动,此时,有效的物料从筛孔溢出,流入到接料斗内收集,废石被留在圆筒筛内,通过旋转叶片在圆筒筛内固定,从而使旋转叶片在转动的过程中将圆筒筛内的废石输送出来,推车推到出料部的出口处,废石从出料部的出口自动流入推车里,棒磨岗位人员只需将废石等杂物集中推至固定地点摆放,降低了岗位人员工作负荷,提高了劳动生产力,并且可以及时清理掉废石,不需要人工慢慢铲,杜绝了因废石等杂物不能及时处理影响正常生产情况。
本实用新型公开了一种聚氯乙烯软制品电缆生产的废水收集处理系统,所述过滤桶的顶部设置有进料斗,所述进料斗的底部设置有电磁阀,所述过滤桶的内侧的中部设置有过滤板,所述电动伸缩杆设置在过滤桶的内侧的顶端,所述电动伸缩杆的伸缩端铰接在过滤板上,所述过滤桶的侧壁的底端设置有出液口,所述出液口的外侧设置有多个过滤筒,所述过滤筒内分别填充过滤棉、活性炭,所述空气压缩机、控制器设置在过滤桶的一侧,所述空气压缩机通过气管连通过滤桶的进气口,所述控制器通过数据线分别连接电磁阀、电动伸缩杆、空气压缩机。本新型能够将电缆原料进行清洗,并将清洗后的废水进行收集、初过滤处理,使用简单、方便。
本实用新型提供一种矿浆样品自动缩分装置,属于选矿技术领域。解决了矿浆样品取样工作强度大,取样不准确、易被污染及可能出现样品造假等样品代表性不强的问题。本实用新型包括设置在矿浆槽一侧的数个缩分样品槽,所述矿浆槽和缩分样品槽上方设置有出料管,所述出料管上套设有能控制出料管在矿浆槽和缩分样品槽之间移动的调节装置,所述调节装置的另一端连通有矿浆进料管,所述调节装置电连接有控制装置。本实用新型减少了取样过程人为因素的影响及成本,实现了矿浆样品多点取样、自动取样及缩分的智能化控制,使缩分出来的样品更加均匀,
本实用新型公开了涉及建筑材料生产领域的一种防堵塞的湿式球磨机,包括底座、第一支撑板、振动板、第二支撑板和光电检测探头,底座顶部靠近其中一拐角处设置有第一支撑板,第一支撑板顶部焊接有第一横板,第一横板底部一端通过螺栓安装有冲击气缸,振动板顶部通过安装座安装有球磨机体,振动板顶部一侧与冲击气缸的动力输出端对应位置设置有受力槽;该新型球磨机在工作过程中内部在发生堵塞时,能通过气缸的冲击力带动台面进行振动,从而可以利用振动对球磨机体内的堵塞主动疏通,还能方便对球磨机转筒转动的圈数进行计数,便于人员进行掌握,适合广泛推广使用。
本实用新型公开了一种可粉碎的筛分装置,包括上振动座,所述上振动座的顶端安装有多重筛分结构,所述多重筛分结构的顶端设置有防洒落结构,所述防洒落结构的顶端连接有研磨结构,所述研磨结构包括研磨箱,所述研磨箱设置在防洒落结构的顶端,所述研磨箱的内部安装有转动刀盘,所述研磨箱的一侧安装有转动电机,所述研磨箱的内部设置有撞击块,所述研磨结构的另一侧连接有粉碎进料口,本实用新型通过设置研磨结构,将需要粉碎的中药饮片通过粉碎进料口进入研磨箱的内部,启动转动电机带动研磨箱内部的转动刀盘进行转动,使转动刀盘和研磨箱内部的撞击块对中药饮片进行粉碎,从而实现了研磨功能。
本实用新型涉及土壤检测技术领域,公开了一种新型土壤重金属检测用研磨筛分装置,包括检测箱,所述检测箱的下表面四角均固定连接有支撑块,且检测箱的前表面嵌入且铰接有密封门,所述检测箱的上表面左侧贯穿且固定连接有进料斗,所述进料斗的上端内部活动安装有密封盖,所述检测箱的内部左右两侧表面均设置有振动组件,本实用新型通过设置有第一研磨辊、第二研磨辊和研磨叶,第一研磨辊和第二研磨辊共同对物料进行研磨,研磨叶对物料进行二次研磨,两种研磨方式提高了研磨效率,开启振动组件中的第三电机带动固定块转动,凸块就会快速不断顶动固定杆,从而让筛板上的物料不断抖动进行筛分,完全自动化筛分,筛分效率高,降低了人工成本。
本实用新型涉及一种从低品位氧化锌矿中高效回收有价成分的选矿系统,颚式破碎机与振动筛连接,振动筛筛上物出料口与球磨机连接,球磨机出料口与2号水力旋流器连接,2号水力旋流器沉浆出口与球磨机连接,2号水力旋流器溢流出口与搅拌桶A连接,搅拌桶A与脉动高梯度强磁选机连接,脉动高梯度强磁选机与浓密机连接,浓密机稠浆出料口分别通过搅拌桶B和搅拌桶C与浮选系统连接;振动筛筛下物出料口与螺旋分级机进料口连接,螺旋分级机返砂出口与球磨机连接;螺旋分级机溢流出口与1号水力旋流器连接,1号水力旋流器溢流出口为尾矿;1号水力旋流器底部沉浆出口与搅拌桶A连接。本实用新型能够从低品位氧化锌矿中高效回收有价成分。
本实用新型公开了一种研磨石高效分离装置,包括底座、第一门型架和第二门型架,第一门型架和第二门型架之间设置有振动筛送料机构,在振动筛送料机构较高一端的上方设置有加料斗,在振动筛送料机构的下方设置有研磨石接料槽,振动筛送料机构较低一端的下方设置有分离机构,分离机构包括传动轴、转筒和驱动器,转筒的外壁上安装有第一弧形电磁铁和第二弧形电磁铁,在第一弧形电磁铁和第二弧形电磁铁之间的转筒外壁上对称设置有激光发射器,转筒上方的上支架上安装有激光接收器,转筒的下方设置有工件接料槽,第二门型架上安装有控制器。本装置不仅降低了劳动强度,节约了用工成本,生产效率得到了大幅的提高,而且分离效果显著。
本实用新型公开了一种电磁振动给料机的电磁激振器位移检测结构,其包括电容检测电路,所述电容检测电路包括可变电容C55,所述可变电容C55的两极板分别设置在电磁激振器的衔铁与铁芯的端面上,所述衔铁的端面与铁芯的端面相对。本案采用可变电容C55的电容值变化来表征电磁激振器中铁芯和衔铁之间的距离变化,即两个极板之间的位移变化量与铁芯和衔铁之间的位移变化量一致。本案非接触式结构表征位移变化量,具有无磨擦、无损磨和无惰性特点外,还具有抗振动、灵敏度高、精度稳定性好、抗电磁干扰能力强的优点,尤其适用于输送机的电磁激振器位移检测。
本实用新型涉及一种锌渣锌粒磨粉除杂回收装置,属于锌料回收技术领域;包括上料机构、磨粉机、分选箱、螺旋输送机、引风机、布袋收尘器,所述上料机构设置在磨粉机的进料端,磨粉机的出料端通过输料管Ⅰ与分选箱上端偏心连接,分选箱底部出料口连接有螺旋输送机,分选箱顶部通过输料管Ⅱ与引风机相连通,引风机与布袋收尘器相连通;本实用新型通过在上料机构的接料槽下方安装继电器和电磁铁带动接料槽产生振动,下料均匀,磨粉效果好,通过在接料槽出料端设置铁屑剔除机构在磨粉前对锌渣锌粒中的铁屑进行剔除,避免了因铁屑参与磨粉而引发爆炸,消除了安全隐患,可有效提高回收的锌粉的纯净度,确保锌粉作为除杂催化剂的催化效果。
本实用新型公开了一种履带移动圆锥式破碎站破碎主机动锥衬板锁紧结构,在分料盘的下方设置动锥衬板,动锥衬板内嵌设动锥体,在动锥体内设置球面轴承,在球面轴承的下方设置动锥上铜套。动锥衬板设置为锥形罩,在分料盘与动锥衬板之间设置有切割环;所述动锥体内部设置有台阶孔,在动锥体的顶部设置有锁紧螺柱,锁紧螺柱顶部设置有螺纹孔与分料盘螺栓连接,所述锁紧螺柱设置在动锥体内,在锁紧螺柱与动锥体之间设置有锁紧螺套,锁紧螺套嵌设在动锥体的顶部且与锁紧螺柱通过螺纹连接;解决了现有的动锥衬板的锁紧方式容易将联接螺纹损坏,造成锁紧螺纹抱死,导致锁紧螺柱无法拆除,无法更换衬板的问题。
本实用新型公开了一种履带式移动破碎筛分站动力系统,包括底盘组件,底盘组件设置为一块安装盘,在底盘组件的中部设置发动机总成,在发动机总成的一侧设置冷却系统连接至发动机总成,在发动机总成的另一端设置排气管及消音器连接至发动机总成排气端;在发动机总成的另一侧设置变量柱塞泵,变量柱塞泵连接至发动机飞轮壳的抗扭力弹性联轴器上;在发动机总成的另一侧设置齿轮泵,齿轮泵连接至发动机的曲轴上;变量柱塞泵与齿轮泵通过液压油管组件连接至液压油箱;解决了现有技术中的单纯的市电驱动方式在复杂工况下不适用的缺点。
本实用新型公开了一种带除尘系统的履带移动反击式破碎站,包括履带移动反击式破碎站、集尘管组、强力吸尘器、电脉冲除尘器、灰尘下料溜槽和主输送机,所述集尘管组连接强力吸尘器的吸风口,强力吸尘器的出风口连接电脉冲除尘器,脉冲除尘器底部设有灰尘下料溜槽,灰尘下料溜槽下端口位于履带移动反击式破碎站的主输送机上侧。本实用新型与现有技术相比的优点是:本实用新型将除尘系统集成于履带移动反击式破碎站的机身上,不仅不占用多余地面空间,而且,加装及维护成本低,便于推广使用,且除尘效果好。
