带式运输机 376

 0

本实用新型涉及输送带技术领域，且公开了一种带式运输机，包括支撑腿，所述支撑腿的外壁固定装配有横杆，所述支撑腿的顶部固定装配有侧板，所述侧板的外壁转动连接有转轴，所述转轴的外壁固定装配有滚筒，所述滚筒的外壁滚动连接有传送带，所述侧板的底部固定装配有滑槽，所述滑槽的内腔固定装配有液压伸缩杆，所述滑槽的内腔活动套接有滑杆。该带式运输机，通过在侧板的底部设置的滑槽和滑杆，能够在传送带出现松软，长度较长的时候，能够对传送带的长度进行调整，使得传送带更好地贴合在输送机的滚筒上，更好地进行传送货物的工作，避免因为在长时间的使用过程中，传送带的长度变长，无法很好地对货物进行传递运输作用。

棒磨机溢流口除渣装置 332

 0

本实用新型提供一种棒磨机溢流口除渣装置，涉及棒磨机技术领域，包括筒体部，所述筒体部的前表面设置有出料部。本实用新型中，在使用时，出料部带动圆筒筛转动，此时，有效的物料从筛孔溢出，流入到接料斗内收集，废石被留在圆筒筛内，通过旋转叶片在圆筒筛内固定，从而使旋转叶片在转动的过程中将圆筒筛内的废石输送出来，推车推到出料部的出口处，废石从出料部的出口自动流入推车里，棒磨岗位人员只需将废石等杂物集中推至固定地点摆放，降低了岗位人员工作负荷，提高了劳动生产力，并且可以及时清理掉废石，不需要人工慢慢铲，杜绝了因废石等杂物不能及时处理影响正常生产情况。

聚氯乙烯软制品电缆生产的废水收集处理系统 623

 0

本实用新型公开了一种聚氯乙烯软制品电缆生产的废水收集处理系统，所述过滤桶的顶部设置有进料斗，所述进料斗的底部设置有电磁阀，所述过滤桶的内侧的中部设置有过滤板，所述电动伸缩杆设置在过滤桶的内侧的顶端，所述电动伸缩杆的伸缩端铰接在过滤板上，所述过滤桶的侧壁的底端设置有出液口，所述出液口的外侧设置有多个过滤筒，所述过滤筒内分别填充过滤棉、活性炭，所述空气压缩机、控制器设置在过滤桶的一侧，所述空气压缩机通过气管连通过滤桶的进气口，所述控制器通过数据线分别连接电磁阀、电动伸缩杆、空气压缩机。本新型能够将电缆原料进行清洗，并将清洗后的废水进行收集、初过滤处理，使用简单、方便。

矿浆样品自动缩分装置 771

 0

本实用新型提供一种矿浆样品自动缩分装置，属于选矿技术领域。解决了矿浆样品取样工作强度大，取样不准确、易被污染及可能出现样品造假等样品代表性不强的问题。本实用新型包括设置在矿浆槽一侧的数个缩分样品槽，所述矿浆槽和缩分样品槽上方设置有出料管，所述出料管上套设有能控制出料管在矿浆槽和缩分样品槽之间移动的调节装置，所述调节装置的另一端连通有矿浆进料管，所述调节装置电连接有控制装置。本实用新型减少了取样过程人为因素的影响及成本，实现了矿浆样品多点取样、自动取样及缩分的智能化控制，使缩分出来的样品更加均匀，

防堵塞的湿式球磨机 306

 0

本实用新型公开了涉及建筑材料生产领域的一种防堵塞的湿式球磨机，包括底座、第一支撑板、振动板、第二支撑板和光电检测探头，底座顶部靠近其中一拐角处设置有第一支撑板，第一支撑板顶部焊接有第一横板，第一横板底部一端通过螺栓安装有冲击气缸，振动板顶部通过安装座安装有球磨机体，振动板顶部一侧与冲击气缸的动力输出端对应位置设置有受力槽；该新型球磨机在工作过程中内部在发生堵塞时，能通过气缸的冲击力带动台面进行振动，从而可以利用振动对球磨机体内的堵塞主动疏通，还能方便对球磨机转筒转动的圈数进行计数，便于人员进行掌握，适合广泛推广使用。

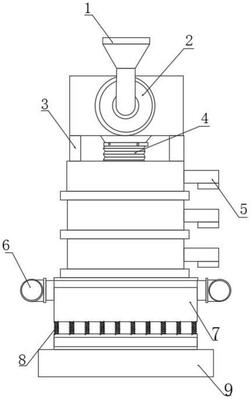

可粉碎的筛分装置 1005

 0

本实用新型公开了一种可粉碎的筛分装置，包括上振动座，所述上振动座的顶端安装有多重筛分结构，所述多重筛分结构的顶端设置有防洒落结构，所述防洒落结构的顶端连接有研磨结构，所述研磨结构包括研磨箱，所述研磨箱设置在防洒落结构的顶端，所述研磨箱的内部安装有转动刀盘，所述研磨箱的一侧安装有转动电机，所述研磨箱的内部设置有撞击块，所述研磨结构的另一侧连接有粉碎进料口，本实用新型通过设置研磨结构，将需要粉碎的中药饮片通过粉碎进料口进入研磨箱的内部，启动转动电机带动研磨箱内部的转动刀盘进行转动，使转动刀盘和研磨箱内部的撞击块对中药饮片进行粉碎，从而实现了研磨功能。

新型土壤重金属检测用研磨筛分装置 956

 0

本实用新型涉及土壤检测技术领域，公开了一种新型土壤重金属检测用研磨筛分装置，包括检测箱，所述检测箱的下表面四角均固定连接有支撑块，且检测箱的前表面嵌入且铰接有密封门，所述检测箱的上表面左侧贯穿且固定连接有进料斗，所述进料斗的上端内部活动安装有密封盖，所述检测箱的内部左右两侧表面均设置有振动组件，本实用新型通过设置有第一研磨辊、第二研磨辊和研磨叶，第一研磨辊和第二研磨辊共同对物料进行研磨，研磨叶对物料进行二次研磨，两种研磨方式提高了研磨效率，开启振动组件中的第三电机带动固定块转动，凸块就会快速不断顶动固定杆，从而让筛板上的物料不断抖动进行筛分，完全自动化筛分，筛分效率高，降低了人工成本。

从低品位氧化锌矿中高效回收有价成分的选矿系统 792

 0

本实用新型涉及一种从低品位氧化锌矿中高效回收有价成分的选矿系统，颚式破碎机与振动筛连接，振动筛筛上物出料口与球磨机连接，球磨机出料口与2号水力旋流器连接，2号水力旋流器沉浆出口与球磨机连接，2号水力旋流器溢流出口与搅拌桶A连接，搅拌桶A与脉动高梯度强磁选机连接，脉动高梯度强磁选机与浓密机连接，浓密机稠浆出料口分别通过搅拌桶B和搅拌桶C与浮选系统连接；振动筛筛下物出料口与螺旋分级机进料口连接，螺旋分级机返砂出口与球磨机连接；螺旋分级机溢流出口与1号水力旋流器连接，1号水力旋流器溢流出口为尾矿；1号水力旋流器底部沉浆出口与搅拌桶A连接。本实用新型能够从低品位氧化锌矿中高效回收有价成分。

研磨石高效分离装置 881

 0

本实用新型公开了一种研磨石高效分离装置，包括底座、第一门型架和第二门型架，第一门型架和第二门型架之间设置有振动筛送料机构，在振动筛送料机构较高一端的上方设置有加料斗，在振动筛送料机构的下方设置有研磨石接料槽，振动筛送料机构较低一端的下方设置有分离机构，分离机构包括传动轴、转筒和驱动器，转筒的外壁上安装有第一弧形电磁铁和第二弧形电磁铁，在第一弧形电磁铁和第二弧形电磁铁之间的转筒外壁上对称设置有激光发射器，转筒上方的上支架上安装有激光接收器，转筒的下方设置有工件接料槽，第二门型架上安装有控制器。本装置不仅降低了劳动强度，节约了用工成本，生产效率得到了大幅的提高，而且分离效果显著。

电磁振动给料机的电磁激振器位移检测结构 888

 0

本实用新型公开了一种电磁振动给料机的电磁激振器位移检测结构，其包括电容检测电路，所述电容检测电路包括可变电容C55，所述可变电容C55的两极板分别设置在电磁激振器的衔铁与铁芯的端面上，所述衔铁的端面与铁芯的端面相对。本案采用可变电容C55的电容值变化来表征电磁激振器中铁芯和衔铁之间的距离变化，即两个极板之间的位移变化量与铁芯和衔铁之间的位移变化量一致。本案非接触式结构表征位移变化量，具有无磨擦、无损磨和无惰性特点外，还具有抗振动、灵敏度高、精度稳定性好、抗电磁干扰能力强的优点，尤其适用于输送机的电磁激振器位移检测。

锌渣锌粒磨粉除杂回收装置 205

 0

本实用新型涉及一种锌渣锌粒磨粉除杂回收装置，属于锌料回收技术领域；包括上料机构、磨粉机、分选箱、螺旋输送机、引风机、布袋收尘器，所述上料机构设置在磨粉机的进料端，磨粉机的出料端通过输料管Ⅰ与分选箱上端偏心连接，分选箱底部出料口连接有螺旋输送机，分选箱顶部通过输料管Ⅱ与引风机相连通，引风机与布袋收尘器相连通；本实用新型通过在上料机构的接料槽下方安装继电器和电磁铁带动接料槽产生振动，下料均匀，磨粉效果好，通过在接料槽出料端设置铁屑剔除机构在磨粉前对锌渣锌粒中的铁屑进行剔除，避免了因铁屑参与磨粉而引发爆炸，消除了安全隐患，可有效提高回收的锌粉的纯净度，确保锌粉作为除杂催化剂的催化效果。

履带移动圆锥式破碎站破碎主机动锥衬板锁紧结构 269

 0

本实用新型公开了一种履带移动圆锥式破碎站破碎主机动锥衬板锁紧结构，在分料盘的下方设置动锥衬板，动锥衬板内嵌设动锥体，在动锥体内设置球面轴承，在球面轴承的下方设置动锥上铜套。动锥衬板设置为锥形罩，在分料盘与动锥衬板之间设置有切割环；所述动锥体内部设置有台阶孔，在动锥体的顶部设置有锁紧螺柱，锁紧螺柱顶部设置有螺纹孔与分料盘螺栓连接，所述锁紧螺柱设置在动锥体内，在锁紧螺柱与动锥体之间设置有锁紧螺套，锁紧螺套嵌设在动锥体的顶部且与锁紧螺柱通过螺纹连接；解决了现有的动锥衬板的锁紧方式容易将联接螺纹损坏，造成锁紧螺纹抱死，导致锁紧螺柱无法拆除，无法更换衬板的问题。

履带式移动破碎筛分站动力系统 918

 0

本实用新型公开了一种履带式移动破碎筛分站动力系统，包括底盘组件，底盘组件设置为一块安装盘，在底盘组件的中部设置发动机总成，在发动机总成的一侧设置冷却系统连接至发动机总成，在发动机总成的另一端设置排气管及消音器连接至发动机总成排气端；在发动机总成的另一侧设置变量柱塞泵，变量柱塞泵连接至发动机飞轮壳的抗扭力弹性联轴器上；在发动机总成的另一侧设置齿轮泵，齿轮泵连接至发动机的曲轴上；变量柱塞泵与齿轮泵通过液压油管组件连接至液压油箱；解决了现有技术中的单纯的市电驱动方式在复杂工况下不适用的缺点。

带除尘系统的履带移动反击式破碎站 373

 0

本实用新型公开了一种带除尘系统的履带移动反击式破碎站，包括履带移动反击式破碎站、集尘管组、强力吸尘器、电脉冲除尘器、灰尘下料溜槽和主输送机，所述集尘管组连接强力吸尘器的吸风口，强力吸尘器的出风口连接电脉冲除尘器，脉冲除尘器底部设有灰尘下料溜槽，灰尘下料溜槽下端口位于履带移动反击式破碎站的主输送机上侧。本实用新型与现有技术相比的优点是：本实用新型将除尘系统集成于履带移动反击式破碎站的机身上，不仅不占用多余地面空间，而且，加装及维护成本低，便于推广使用，且除尘效果好。

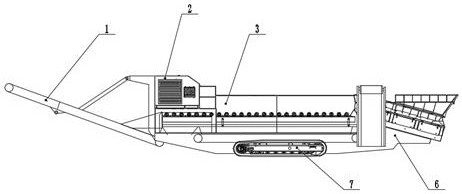

履带式移动撕碎站 712

 0

本实用新型公开了一种履带式移动撕碎站，包括主机架、行走履带、成品输送架、动力站及破碎机构，所述主机架上部设置有破碎机构，所述破碎机构包括辅料斗、撕碎箱、破碎辊、第一驱动电机及第二驱动电机，撕碎箱为上部开口的矩形空腔体结构，且撕碎箱内部设置有两只第一破碎辊及第二破碎辊，撕碎箱上部设置有辅料斗；所述破碎辊的一端设置有动力站及电控系统；所述主机架的一端设置有成品输送架，且成品输送架内部设置有输送带，输送架上部设置有除铁皮带机。本实用新型能够将行走、给料、撕碎、磁选、输送为一体，提高设备的便捷性。

便于更换破碎主机的移动式破碎机 462

 0

本实用新型公开了一种便于更换破碎主机的移动式破碎机，包括成品输送带、返料筛、主输送带、过渡带、除铁器、行走动力系统、电控系统、主电机、履带、破碎主机、返料输送带、给料系统和骨架；骨架设置为圆锥式破碎站的骨架，该骨架包括履带安装部、给料系统安装部、破碎主机安装部、主电机安装部、行走动力系统安装部、除铁器安装部、尾料带安装部；给料系统安装部包括第一给料系统安装部和第二给料系统安装部；破碎主机安装部包括第一破碎主机安装部、第二破碎主机安装部；本装置通过设置一个通用的骨架来实现互换，能够实现一机两用，花一台机器的钱，就可以干两台机器的活，而且使用范围广、适应恶劣环境的能力强，制造成本低。

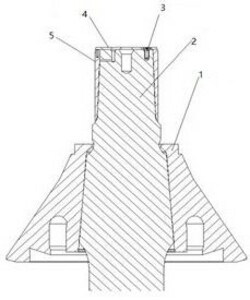

圆锥式破碎机主轴衬套 735

 0

本实用新型公开了一种圆锥式破碎机主轴衬套，包括主轴、主轴衬套、衬套盖板、工装及动锥本体,所述动锥本体通过主轴固定设置于破碎机内部，且主轴上部设置有主轴衬套及与主轴衬套相连接的衬套盖板；所述主轴衬套为上下两端开口的锥形体空腔体结构，主轴衬套与主轴上部锥度配合设置，且主轴上部设置有油槽；所述衬套盖板通过固定螺栓贯穿主轴衬套与主轴上的限位孔固定连接。本实用新型用于解决现有的履带移动圆锥式破碎站主机主轴衬套拆卸过程繁琐，且极易损伤主轴的问题。

混凝土搅拌站用螺旋送料装置 548

 0

本实用新型适用于混凝土搅拌站领域，提供了一种混凝土搅拌站用螺旋送料装置，包括底板，所述底板的顶部一侧固定连接有两个相对称并呈竖直方向的固定杆，两个所述固定杆之间转动连接有顶部为开口且底部呈U型结构的壳体，所述壳体的顶部一侧固定连接有进料斗，所述壳体底部远离固定杆的一侧连通有出料管，且所述壳体内安装有用于将其内部砂石往出料管内输送的螺旋输送杆，所述底板上设置有用于推动壳体进行上下转动的调节组件。本实用新型通过两个破碎轮的设置，进料斗内的砂石会与两个破碎轮相接触，两个破碎轮通过相向的转动会将砂石进行碾碎以确保在壳体中的不会出现较大颗粒的石块，避免出现阻塞螺旋输送杆的问题发生。

履带移动式水洗筛分站 258

 0

本实用新型公开了一种履带移动式水洗筛分站，包括机架，机架上自一端向另一端依次安装有给料机构、水洗筛分机构、排水斗、沉淀池、行走机构、电控系统和排料机构；给料机构包括给料斗和给料输送机，给料机构底部安装有升降油缸；水洗筛分机构包括水洗筛、水箱、备用水箱、喷水系统、排水斗、沉淀池、电动机、传动皮带机构和分料斗；水洗筛内部设有三层筛网，顶部设有一层喷水系统，其余每两层筛网之间设置有喷水系统，喷水系统通过软管与水箱相接，水箱通过法兰外接水泵；水洗筛筛体下设有排水斗，排水斗与沉淀池相接。本实用新型功能齐全，设计先进，占地面积小，使用维修方便，运营费用经济，工作稳定可靠。

履带移动滚轴与振动组合筛分站 751

 0

本实用新型公开了履带移动滚轴与振动组合筛分站，包括机架、第一筛分槽、第二筛分槽及滚轴筛分机构，所述机架为矩形支架，且机架的上部设置有第一筛分槽及第二筛分槽，所述第一筛分槽的内部设置有滚轴筛分机构，所述滚轴筛分机构包括驱动滚轴、滚动片、链轮、轴承座、驱动链条及驱动电机，所述驱动滚轴通过轴承座设置在第一筛分槽的内部，且驱动滚轴的上部设置有若干滚动片；所述驱动滚轴的一端通过链轮及驱动链条与驱动电机相连接；所述第一筛分槽的一端设置有第二筛分槽，且第二筛分槽的内部设置有筛分网。上述方案中，能够将矿物快速进行筛分，提高筛分效率。

移动重型筛分站上料链板机升降移动机构 780

 0

本实用新型公开了一种移动重型筛分站上料链板机升降移动机构，包括筛架、振动筛、机架、油缸一、拉杆支撑上、拉杆支撑下、上料链板输送机、滑移架、托轴、托轴座、重载支撑滚轮、油缸二和连接座；所述筛架上安装有振动筛，振动筛下端与机架用轴铰接，筛架和振动筛可绕轴转动，筛架上端通过可升降的油缸一与拉杆支撑上铰接；振动筛呈倾斜状安装在筛架上。本实用新型解决了大容量上料履带式移动全液压重型筛分站的运输超高问题，避免了二次拆装这种繁重的工序，此结构运动方式简单可靠，采用液压缸半自动化驱动，操作简单快捷。

高效环保履带式移动重型筛分站 649

 0

本实用新型公开了一种高效环保履带式移动重型筛分站，包括机架，机架上安装有振动筛支撑架，支撑架上端通过可升降的油缸一与拉杆支撑上铰接，支撑架下端通过销轴与机架铰接，支撑架上设有四个支撑点，四个支撑点安装有弹簧组连接重型振动筛，重型振动筛呈倾斜状安装在支撑架上；支撑架上端与上料链板输送机的油缸支撑通过销轴铰接，上料链板输送机落料口通过可升降的油缸二与重型振动筛接料口相连接；上料链板输送机下端通过托轮支撑滑动，托轮通过托轮座与机架连接；上料链板输送机下设有液压动力站，液压动力站与机架连接。本实用新型功能齐全，设计先进，占地面积小，智能化水平高，使用维修方便，运营费用经济，工作稳定可靠。

高效环保履带式移动电动重型筛分站 935

 0

本实用新型公开了一种高效环保履带式移动电动重型筛分站，包括机架、行走履带、上料链板输送机、筛下输送机、重型振动筛、支撑架、二层排料输送机，所述机架底部设有行走履带，所述机架上安装有振动筛的支撑架，支撑架上端通过可升降的油缸一上下端铰接于拉杆支撑上和拉杆支撑下，支撑架下端通过销轴与机架铰接，支撑架上设有四个支撑点，四个支撑点安装有弹簧组连接重型振动筛，重型振动筛呈倾斜状安装在支撑架上。本实用新型功能齐全，设计先进，占地面积小，智能化水平高，使用维修方便，运营费用经济，工作稳定可靠。

带热交换装置的石英砂烘干系统 1028

 0

本实用新型公开了一种带热交换装置的石英砂烘干系统，石英砂烘干时产生很大的热量，而这些热量大多都是直接排出，没有得到合理的利用。本实用新型包括振动脱水筛（1），湿砂仓，烘干机（2），除尘装置，干砂料仓（3）和热交换装置（4）；所述湿砂仓为多台设备组合循环使用，一级用于进料，一级用于暂存，一级用于出料；湿砂仓内还设置有分别与烟气进口和烟气出口密封连接的热交换装置（4）。本实用新型在传统振动脱水筛后增加了多级湿砂仓组合，石英砂脱水后输送至湿砂仓，多级湿砂仓组合设备脱水后水份低，可降至7—8%，且能够实现自然重力脱水和加温脱水于一体，降低烘干能耗。

新的细度模数分级型洗砂脱水一体机 286

 0

本实用新型公开了一种新的细度模数分级型洗砂脱水一体机，包括机架、脱水筛、蓄水箱、洗砂机轮及脱水机构，机架的上部设置有洗沙槽，且洗沙槽的内部设置有洗砂机轮，所述洗沙槽的上部设置有溢流箱；所述洗沙槽的一端设置有脱水机构，所述脱水机构包括脱水槽、挡板、导向槽及激振组件，所述脱水槽下部通过伸缩杆和压力弹簧固定设置在机架上，且脱水槽的内部通过挡板分割为两个导向槽；所述脱水槽的上部设置有激振组件；所述洗砂机轮及激振组件分别与驱动机构相连接。本实用新型能够实现对砂料洗砂脱水一体化，提高工作效率。

物料振槽传输板及压合模具 778

 0

本发明公开一种物料振槽传输板及压合模具，包括：至少一个纵波面和/或至少一个横波面，所述纵波面在平行于所述传输板的传输方向竖直切面上的交线为正弦曲线，所述横波面在垂直于与所述传输板的传输方向的切面上的交线为正弦曲线。正余弦曲线交变的导数变化使法向弹力交替变化，使物料造碎率比平面板更低而松散力更高，正余弦曲线面上的筛分孔对物料实施空间筛分提升筛分效率，正弦横波力学特征，能使物料均布效果达最佳；能缩短生产线长度，提升烟草复烤线和制丝线性能。

环保型筛分机 622

 0

本实用新型提供了一种环保型筛分机，包括有机架结构和驱动装置，机架结构包括有机架板，机架板的下端安装有支撑架，且两个前侧支撑架的高度小于后侧的两个支撑架高度，机架板上安装有下壳体，下壳体的上端安装有上壳体，上壳体的后侧安装有曲型进料管，上壳体和下壳体的内部安装有滚筒筛；驱动装置包括有驱动电机，驱动电机安装在机架板上，且驱动电机的输出端安装有转动轴辊，转动轴辊贯穿下壳体的两侧，且转动轴辊上安装有多个连接架，多个连接架均与滚筒筛的内壁相连接，下壳体的下端前后两侧分别设置有粗料出料口和细料出料口，本装置通过上壳体和下壳体将滚筒筛包裹在内部，进行密闭运行环境，从而实现环保生产，保护工人健康。

砼骨料滚筒式筛分装置 780

 0

本实用新型涉及筛分机械技术领域，且公开了一种砼骨料滚筒式筛分装置，包括底座，所述底座右侧顶部转动连接有旋座，所述旋座右侧固定连接有夹槽，所述夹槽右侧设置有筛分机构，所述夹槽内底部设置有驱动机构，所述夹槽顶部设置有卡紧机构。该砼骨料滚筒式筛分装置，打开外桶盖和内桶盖，并将其通过夹臂旋转至一边完全露出滚筒筛开口处，加入骨料，再盖上内桶盖和外桶盖，然后利用卡紧机构将夹臂固定，然后通过使用驱动机构让滚筒筛转动，筛分后待设备停止，先竖直通过放料阀将筛分获得的骨料收集起来，然后打开外桶盖和内桶盖，再通过旋座将筛分机构倒置，将筛分后的骨料倒出，之后便可以进行清理。

在线检测大麻二酚分离量的碟式分离机 889

 0

本实用新型公开了一种在线检测大麻二酚分离量的碟式离心机，包括碟式离心机本体、排渣口在线冲洗机构和降噪机构，所述降噪机构包括独立降噪支架和消音棉层，所述碟式离心机本体的电机固定在独立式降噪支架上，独立降噪支架的底部设有柔性胶层，所述消音棉层设置在碟式离心机本体传动箱体的内壁，所述排渣口在线冲洗机构则设置在碟式离心机本体排渣通道的进料端。解决现有碟式离心机的排渣通道被堵塞后只能进行人工清理、碟式离心机的电机会影响离心腔中机构使用寿命以及设备噪音大的问题。

台式离心机的机体平衡结构 1004

 0

本实用新型提供了一种台式离心机的机体平衡结构，包括离心机本体，所述离心机本体的两侧对称设置有平衡组件，所述平衡组件包括支撑架，所述支撑架的两侧与顶端连接有套杆，所述离心机本体内侧壁及内顶壁对称连接有滑轨，所述套杆与滑轨呈滑动连接，所述支撑架的顶端对称连接有旋柄，所述旋柄的底端延伸至支撑架内部，所述旋柄的底端连接有螺纹杆，所述螺纹杆的外部套设有支腿，所述支腿与螺纹杆呈螺纹连接，所述支腿的两侧对称连接有限位块，所述支撑架的内侧壁对称开设有限位槽，所述限位块与配重块呈滑动连接。本实用新型通过设置有平衡组件，增大了设备的整体支撑面积，降低重心并使设备处于水平状态，以保证离心机工作时设备能够保持稳定。
