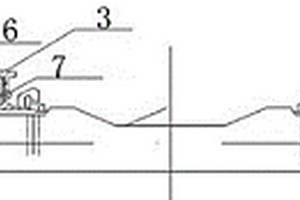

双护轨混凝土枕 759

 0

双护轨混凝土枕是在新Ⅱ型混凝土枕的基础上进行改良的混凝土枕,适用于冶金企业铁路道口内双护轨混凝土枕的更换。双护轨混凝土枕，包括，混凝土枕、承轨槽、基本轨、护轨钢轨、护轨垫板、C型弹条和铁砖，护轨垫板左右两端上方均设置有固定环，混凝土枕两边均设置有承轨槽，承轨槽槽内两端均设置有地基螺栓孔，护轨垫板通过地基螺栓设置在承轨槽内，基本轨和护轨钢轨分别设置在护轨垫板的左右两侧，基本轨和护轨钢轨外侧端均通过C型弹条与护轨垫板上的固定环进行连接固定，基本轨和护轨钢轨之间的凹槽内设置有铁砖，基本轨、护轨钢轨和铁砖通过护轨螺栓进行固定连接。混凝土枕铁路道口整体稳定性强于木枕铁路道口。

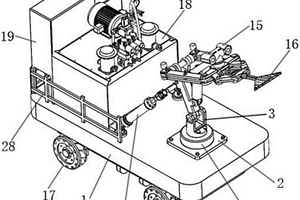

面向坯料锻造过程的去氧化皮机器人 683

 0

本实用新型属于冶金智能装备技术领域，具体涉及一种面向坯料锻造过程的去氧化皮机器人。包括底盘、固定安装在底盘上的底板和转动设置在底板上的底座，在底座的上端铰接有主动臂，在所述主动臂的上端设置有第二连杆，在所述第二连杆的两端均铰接有第三连杆，在两个第三连杆的中部铰接有第五连杆，在第五连杆的中部铰接有第二液压缸的输出端，第二液压缸的缸体铰接在主动臂的中下部，两个第三连杆的末端分别铰接在第四连杆的两端，在第四连杆的上方设置有工业耐高温相机，在第四连杆的前端连接有清扫装置；本实用新型简单可靠，同时采用机器人代替人工进行氧化皮清除，降低了劳动强度，提高了工作岗位的安全性。

新型电力开关柜 1115

 0

本实用新型公开了一种新型电力开关柜，包括柜体，所述柜体内部通过隔板分隔设置有继电器室、断路器手车室、电缆室和母线室，所述继电器室侧面设置有断路器手车室，所述断路器手车室侧面设置有母线室，所述母线室侧面设置有电缆室，所述柜体外壁上设置有绝缘的外壳，所述母线室内部上方设置有若干个穿墙套管。本实用新型结构设计合理，操作使用方便，用于工厂和电力系统中接受和分配电能并对电路实行控制、保护和监测，能配真空断路器或SF6断路器,柜体采用组装结构，提高了产品品质和配合精度；适用于建材、冶金、电力、化工、石油、民建等行业的变电所、配电室，起到无功补偿提高功率因数的作用；具有功能完善的防误操作闭锁功能。

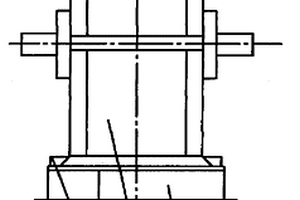

底座式减速器 739

 0

本实用新型提供了一种底座式滑动连接的减速器。特点是减速器箱体的底座,在其长度方向分为两端,一端为固定连接支架的螺栓孔,另一端为底座与支架减速器长度方向上相对滑动的滑动连接装置。无论车架变形有多大,都能保证箱体内部齿轮的正常啮合和传动,以及保证减速器箱体的良好密封。它可用于起重、运输、冶金、矿山、化工、轻工等各种机械设备的传动中,特别适合于特大型的起重机等设备的使用。

节能环保型双封出料机 646

 0

本实用新型为一种节能环保型双封出料机,属于间歇驱动元件的其他传动装置领域。本实用新型的特征在于,出料壳体分为上、下两部分组成,壳体用钢板焊接而成,上、下壳体呈错位对焊为一体。其中使用的传动轴两端配有自润滑轴承,连接曲柄的轴孔为矩型,用螺丝固定,其使用的曲柄上的闸阀设有一拉杆,上下壳体上中部设有检修孔盖用销钉固定。本实用新型具有结构简单,易于装配,密封好,维修量小,节能改善环境等优点。具有在化工、冶金炉窑及环保系统推广应用的价值。

高寿命节能型电渣重熔结晶器 1124

 0

本实用新型是一种高寿命节能型电渣重熔结晶器。其特点是:在结晶器钢外壳上镶嵌条形隔磁材料,在结晶器下部增设掏水垢口,进退水管安装沿铜内衬外圆的切线方向,紫铜内衬厚度为16—40mm,水层厚度为25—30mm。以此,提高结晶器使用寿命和节约能源,同时也有利于冶金质量和安全生产。

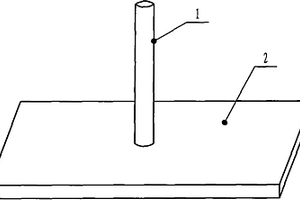

防止打包机初压头误动作的装置 737

 0

一种防止打包机初压头误动作的装置,主要用于冶金企业的废钢进行打包的250mm型打包机,它包括底座,其特征是底座上固定安装有支柱,底座为长度是680mm、宽度为200mm、厚度是16mm的矩形钢板,支柱为直径是50mm,长度是930mm的圆柱形。将本实用新型通过40角钢与250mm型打包机的初压柱塞基础钢板连接在一起,就可以有效地稳定打包机的初压限位杆,避免打包机的操作台产生错误反信息,从而避免打包机产生错误操作。

变质ZL102铝合金的制备方法 907

 0

本发明涉及一种变质ZL102铝合金的制备方法，属于冶金技术领域，解决细化铝硅合金的晶粒组织、改变合金中共晶硅的形态和尺寸以及调整各种组织的相对数量以提高其力学性能的技术问题，本发明包括以下步骤：ZL102铝合金样品在真空环境和保护气氛中完全熔化，ZL102铝合金液随炉冷却凝固过程中施加电脉冲，制得变质ZL102铝合金。本发明操作简单，在电脉冲作用下制备的ZL102铝合金，改善了ZL102铝合金组织，处理后的组织由基体铝和铝硅共晶组织组成，没有初晶硅出现，共晶硅的形貌变成点状和细小纤维状，并且组织中共晶成份变少，共晶相细化。

电控微爆炸成型制备双金属复合板的方法 672

 0

本发明公开了一种电控微爆炸成型制备双金属复合板的方法，具体步骤为：将待复合的两种金属板材经预打磨后置于呈固定角度的夹具中，并通入高频脉冲电流进行电控微爆炸轧制，得到双金属复合板材。本发明通入高频脉冲电流时，出现趋肤效应与邻近效应，使电流密度都集中在界面处，提高了界面以及尖端温度。且由于尖端放电效应，电流密度在两金属板接触夹角处聚集，形成电弧击碎氧化膜，并通过电源短路爆炸现象出现波纹界面，提高了界面结合强度，实现机械结合与冶金结合的共同作用。本发明制备出的双金属复合板材具有良好的结合性能，满足工业需求，且对环境无污染，对材料的成型尺寸也可更精确的控制。

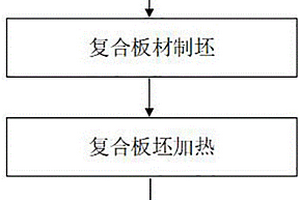

电镀沉积辅助轧制金属复合板带的方法 936

 0

本发明属于金属复合板带制备技术领域，具体涉及一种电镀沉积辅助轧制金属复合板带的方法，包括以下步骤：1)表面处理；2)覆膜；3)电镀沉积；4)制坯；5)轧制；6)热处理；7)精整；本发明将电镀沉积与传统轧制工艺相结合，在金属板带基材待复合面处局部沉积镀层，沉积的镀层在基材表面一部分与基材金属产生钩连效应和铆接效应，另外一部分镀层与基材金属的接触界面发生扩散，与基材金属发生钩连效应和铆接效应的镀层，在轧制力的作用下促进了异种金属板带和镀层的共塑性变形，且金属表面剪应力作用面积明显增加，数值增大，增强了金属间的剪切作用，加速金属界面的破裂，促进冶金焊合，结合后续热处理，进一步提高其综合力学性能。

熔剂性MgO球团矿生产方法 957

 0

本发明公开了一种熔剂性MgO球团矿生产方法，包括尾矿粉预焙烧、配料、混匀、造球与焙烧，其特征在于：将尾矿粉首先进行预焙烧，然后将预焙烧过的尾矿粉与其它铁矿粉和膨润土一起混匀、造球、焙烧。本发明取消了加工CaO或MgO熔剂的工序，而采用了配加从铁矿山尾矿坝提取的CaO和MgO含量高的尾矿粉，所得到的成品球的冶金性能得到大幅度改善，其中还原度较酸性球团至少提高2.5%以上，软化开始温度至少提高15℃以上；配加尾矿粉后，由于其粒度较细，不会对生球团矿的落下次数以及抗压强度带来负面影响。

野外抗雷击液位监测传感器及监测方法 1020

 0

一种野外抗雷击液位监测传感器及监测方法，属于液位监测技术领域，其特征在于是一种绝缘等级高，与监测敏感元件不能形成击穿回路，雷击能量依托周边导体方便与大地构成能量泄漏通路的静压投入式液位监测传感器，该传感器在不改变现有静压投入式液位监测传感器工作精度前提下，将直接暴露在雷区的传感器外壳及感应膜片用一不导电绝缘性能好的弹性体包覆成一绝缘体，该传感器在野外可长时期稳定可靠工作，本发明的传感器广泛适用于矿山、水利、农业、石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

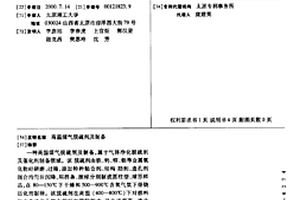

高温煤气脱硫剂及制备 894

 0

一种高温煤气脱硫剂及制备,属于气体净化脱硫剂及催化剂制备领域。该脱硫剂由铁、钙、锌、铝等金属氧化物经研磨、过筛,添加特种粘合剂、结构助剂、造孔剂混合均匀后沉降,用挤条、滚球分别制成圆柱型、球形样品,在80—150℃下干燥和500—900℃含氧气氛下焙烧活化而制得。该脱硫剂在高温(400—800℃)下对燃料气中含硫化合物有很好的脱除能力,具有硫容高,净化效率高,机械强度高,脱硫饱和后易再生的优点。可用于整体煤气化联合循环发电(IGCC)和燃料电池(MCFC)技术中燃料气的净化及电子、冶金和化工中的环境保护行业原料气的精脱硫。

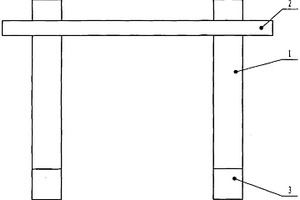

在线测量不锈钢延伸率的装置及方法 702

 0

在线测量不锈钢延伸率的装置,属于冶金生产的辅助设施,它由两个竖直的带有刻度标志的标杆和一个水平的横杆构成,横杆为合金材料制成的,其特征是每个标杆的一个端头固定安装有冲头。其测量方法是:在钢板建起张力的情况下,寻找钢板的水平位置;用两个标杆的冲头在水平钢板的表面上打击点;测量打击点间的距离;钢板经过拉伸后,在钢板表面上再次测打击点间的距离;计算钢板拉伸前后的比值。本发明设备结构简单,制作成本低,测量方法简单且测量得延伸率误差较小。

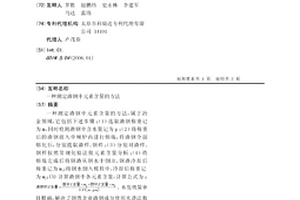

测定渣钢中元素含量的方法 1027

 0

一种测定渣钢中元素含量的方法，属于冶金领域，它包括下述步骤：（1）选取渣钢称重记为m，同时检测渣钢中含水量记为p；（2）将称重后的渣钢放入中频炉内进行熔炼，待渣钢全部熔化后，分别提取渣样、钢样；（3）分别对渣样、钢样按照常规化验法做元素含量分析；（4）待熔炼完成后将钢渣从钢水中倒出，钢渣冷却后称重记为m1；将钢水倒入模具中，冷却后称重记为m2；(5)计算渣钢中各元素含量，计算公式为：。本发明简单且精确，解决了钢铁企业渣钢成分使用光谱法数据不准确的问题，为渣钢返回冶炼工序提供准确依据。

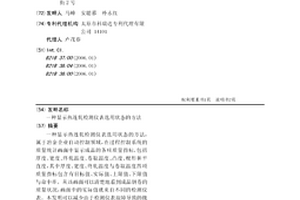

显示热连轧检测仪表选用状态的方法 776

 0

一种显示热连轧检测仪表选用状态的方法，属于冶金企业自动控制领域，在过程控制系统的质量统计画面中显示成品的各项质量指标，包括厚度、宽度、终轧温度、卷取温度、凸度、楔形和平直度，其中厚度、宽度、终轧温度与卷取温度四项质量指标包含有目标值、实际值、上限值、下限值与命中率。从该画面可以清楚地看到成品钢卷的质量状况，画面中的实际值就来自不同的检测仪表。本发明可以减少由于检测仪表故障导致的批量质量事故，经济效益显著提高。

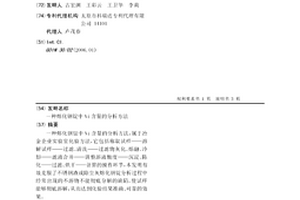

熔化钢锭中Ni含量的分析方法 1048

 0

一种熔化钢锭中Ni含量的分析方法，属于冶金企业实验室化验方法，它包括称取试样——溶解试样——过滤、清洗——过滤物灰化、熔融、冷却——滤液合并——调整溶液酸度——沉淀、陈化——过滤、烘干——计算的操作环节，本发明有效克服了不锈钢渣或除尘灰熔化钢锭分析过程中经常出现的不溶物不能彻底分解的缺陷，使试样能够彻底溶解，从而达到化验结果准确、可靠的效果。

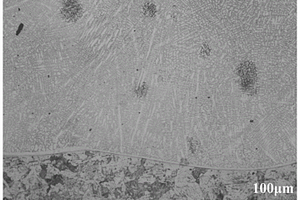

NbC强化的铁基合金高强耐磨涂层的制备方法 981

 0

本发明公开了一种NbC强化的铁基合金高强耐磨涂层的制备方法，包括有如下步骤：步骤一：配置熔覆层所需粉料：以粉末粒径为53‑150μm的FeCrNiMo合金粉末作为熔覆材料，再分别添加质量分数为5％‑20％的NbC粉末作为陶瓷增强相，将配取的混合粉料加入球磨机中，球磨混合得到所需敷料；步骤二：通过逐层铺设和激光熔覆制备预置层。本发明可以在车轴钢基体表面激光熔覆NbC粉末强化的FeCrNiMo合金高强耐磨涂层，由于避免了成分的突变，其熔覆层与基体之间成分也较为相近且过渡均匀，熔覆层界面处的能量较低，因而熔覆层界面之间为良好的冶金结合，且涂层残余应力和裂纹驱动力也较小。

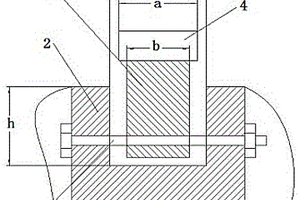

新型渣罐吊耳 864

 0

一种新型渣罐吊耳，属于冶金渣罐配套设施，它包括渣罐吊耳、渣罐底座的“U”形槽、圆销轴，吊耳插入渣罐底座的“U”形槽并通过圆销轴连接且通过螺母紧固；其特征是吊耳由上部横杆和下部竖直柱组成并呈“T”形，上部横杆宽度为300‑600 mm，下部竖直柱宽度为100‑500 mm，“U”形槽的上开口宽度是100‑500mm，深度是100‑500mm。本实用新型减少了维修频次，固定牢靠，节约人力，安全可靠。

用于钛合金焊接保护的筒式护罩 769

 0

本实用新型涉及一种用于钛合金焊接保护的筒式护罩，属于焊接冶金技术领域；包括外罩、盖板、进气管、出气网、气流减速体；外罩为筒式结构，后端盖有盖板，进气管穿过盖板伸入外罩内，底端加工成斜面，使筒体与焊接面成一定角度，底端出气口处设有出气网，出气网外的外罩与焊接面之间的空间为保护气保护空间，气流减速体设于外罩内进气管出口与出气网之间。对比现有技术，本实用新型结构简单、操作方便，移动平稳，保护气集中，保护效果好。

长行程齿形离合装置 849

 0

本实用新型属于冶金机械技术领域，具体涉及一种长行程齿形离合装置。包括支座、拨叉、手柄、拉杆一、拉杆二和联轴组件，所述联轴组件可滑动的设置在所述支座上，所述拨叉一端与所述支座转动连接、另一端与轴联组件活动连接，所述手柄与所述支座转动连接且与所述拨叉同轴，所述联轴组件位于所述拨叉之间；所述支座两侧设置有立板；所述拉杆一穿过所述立板和拨叉、两端头配合螺母固定；所述拉杆二穿过所述手柄、拨叉和立板，两端头配合螺母固定。本实用新型行程长，留有足够的空间使得工作轴转向；且长时间承受轧机工作时产生的轴向力、径向力及各个方向冲击震动不会松脱。

高温溜槽保温隔热装置 764

 0

一种高温溜槽保温隔热装置，属于冶金领域生产辅助设施，它由长方形金属框架、耐热纤维板、手柄组成，长方形耐热纤维板嵌装在长方形金属框架内，两个手柄与长方形金属框架焊接；手柄高度是60mm；长方形金属框架的长度是1200mm，宽度是360mm，高度是30mm。本实用新型克服了溜槽使用前温降大的问题，达到顺利浇钢，提高生产效率，提升产品质量，降低生产成本，增加效益的目的；杜绝高温溜槽吊运放置过程中造成作业人员灼烫伤害事件的发生，消除安全隐患。

卡盘式在线加热轧辊装置 910

 0

一种卡盘式在线加热轧辊装置，属于冶金技术领域，涉及一种轧辊加热装置，包括加热罩和加热行程调节装置，其特征是：轧辊(12)两侧均安装加热行程调节装置，加热行程调节装置一端通过螺栓(10)与轴承座(13)连接，另一端与加热罩(7)相连接。本实用新型提供的一种卡盘式在线加热轧辊装置，在热轧变形镁合金时能够对工作辊实现在线分区域补温加热，解决了工作辊边部温度较低而引起的镁合金板材轧制边裂的问题，同时可根据轧辊温度条件由温控箱系统的轧辊温度控制数学模型进行在线调节；加热行程调节装置使得移动加热罩简单易行，且补温加热幅度误差不超过8％。

倍尺飞剪旋转件平衡结构 761

 0

本实用新型属于冶金行业大棒、中棒、型钢生产线剪切设备的技术领域，具体涉及一种倍尺飞剪旋转件平衡结构。本实用新型为了解决飞剪刀臂制动停位不稳的问题，提出一种倍尺飞剪旋转件平衡结构，包括通过锥套装配为一体的曲轴和刀臂，曲轴的下轴通过锥套与刀臂的螺栓孔连接，曲轴的上轴与刀臂的通孔配合连接；所述曲轴相对于其下轴旋转中心设置为上下对称结构，所述刀臂相对于其螺栓孔中心设置为上下对称结构。因曲轴和刀臂均为上下对称结构，避免了因曲轴偏心、刀臂不平衡引起刀臂停位不稳的问题。

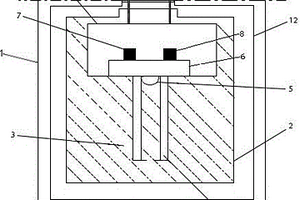

喷码机温控机柜 1034

 0

本实用新型属于冶金行业不锈钢生产设备,主要用于放置喷码机,具体涉及一种喷码机温控机柜,它由一个柜子构成,其特征是柜体上贴有保温材料,柜子的内部设有隔板、温控器,柜体上设有排气口,隔板上安装有排风扇。本实用新型在柜子的内部安装温控器、导热风扇,使柜子内部的气体进入放置喷码机主机的盖体内部,同时由于风扇的作用,使盖体内部的气压始终大于机柜外部的气压,保证了生产现场空气中的粉尘无法进入到机柜中,保持了喷码机工作在温度、粉尘度恒定得环境中;在壳体、柜子、盖体内壁安装了保温材料,使机柜内、外壁相互隔离,减少了能源的消耗。

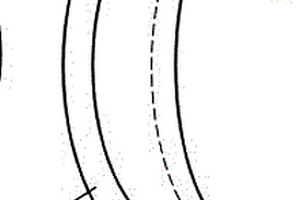

冷轧薄带钢卷芯 988

 0

一种冷轧薄带钢卷芯,属于冶金行业卷取冷轧薄带钢卷用的芯。它包括内筒、外筒,内筒的外围套有外筒,内筒为圆筒形,内筒与外筒为过渡配合,外筒的外表面设置限位台。本实用新型通过在山西太钢不锈钢股份有限公司6个月的试验,效果明显,完全消除了硌痕现象,不仅提高了产品质量,而且提高了经济效益。

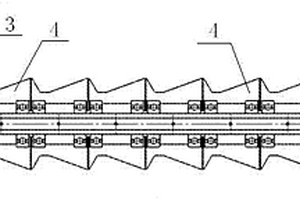

冷床对齐装置单齿槽组从动辊 1084

 0

本实用新型属于冶金轧钢中冷床的技术领域，具体为一种冷床对齐装置单齿槽组从动辊，解决了现有的整体焊接式从动辊存在转动不灵活、棒材宜在齿槽内打滑和过度摩擦的问题。其包括支承轴、距离套、轴承、单齿辊和挡板，距离套的内部设有支承轴，支承轴的尾部设有挡板，轴承和单齿辊固定在距离套上。本实用新型通过将整体焊接式从动辊按齿槽分为若干个单齿辊，每个单齿辊单独转动，大大提高了棒材产品的品质及外观，减少了设备磨损，设备的备件也相应减少，并降低了工人的劳动强度。

高牌号硅钢在线加热保温箱 930

 0

一种高牌号硅钢在线加热保温箱,本实用新型是为了改善在钢卷轧制过程中的塑性变形,减少裂边断带现象,提高产品合格率而设计的,属于冶金行业中冷轧硅钢带轧制过程中的辅助设备,包括箱体、加热器、热反射板,箱体的内壁与外壁之间设置保温材料,箱体的外壁上固定安装有温度计、支架,支架上设置加热器,加热器穿过箱体,箱体的内壁上焊接喇叭形的铁质热反射板。本实用新型结构简单,加工方便,成本低,容易实施。

防止真空脱气炉钢液外溢的装置 899

 0

防止真空脱气炉钢液外溢的装置,属于冶金企业生产辅助设施,它包括钢管,其特征是钢管的一端安装有快速接头,钢管上安装有连接法兰。将本实用新型的连接法兰与真空脱气炉大包盖的正对钢水液面的位置固定连接,快速接头与高压氮气管道连接。当真空脱气炉在真空脱气处理过程中,发现钢水液面上涨时,打开氮气阀门,通入高压氮气,通过高压气流冲击钢水液面,击碎钢渣的结壳层,使钢渣内的气体迅速释放,钢渣液面回落,有效地避免了钢渣液溢出到钢包外,从而避免了真空脱气炉在真空脱气处理过程中钢包漏钢的重大生产事故。

新型换辊器 720

 0

新型换辊器,属于冶金领域的生产设施,主要用于更换退火炉支撑辊,它包括传动装置,传动装置包括电动机,电动机的输出轴上安装有小链轮,小链轮通过链条连接大链轮,大链轮安装在主动辊轴上,主动辊轴上设有主动辊,主动辊轴通过轴承安装在轴承座上,轴承座固定安装在支架上,支架上通过轴承座和轴承安装有过渡辊,两根过渡辊分别设置在主动辊的两边,主动辊和过渡辊的辊体内均设有冷却水管。本实用新型的辊体内设有冷却水管,循环冷却水从辊体内流过,可以降低辊体温度,提高辊体的使用寿命,使用寿命一般超过了2年。
