煤矿风机用隔爆兼本质安全型双电源起动器 1036

 0

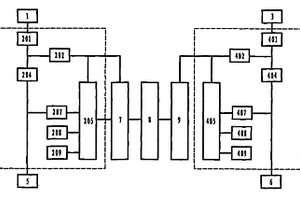

本实用新型煤矿风机用隔爆兼本质安全型双电源起动器,属于起动器技术领域;本实用新型要解决的问题是针对已有技术的不足,提供一种通过设置安装光电信号隔离电路来连锁控制两路通风机的起动的隔爆兼本质安全型起动器,采用的方案为主起动器通过导线分别与主电源和主风机,副起动器通过导线分别与副电源和副风机相连,主起动器和副起动器置于同一壳体内的两个独立的隔爆腔体内,主起动器和副起动器之间依次连接有主光电隔离板、接线板和副光电隔离板;本实用新型可广泛应用于冶金、能源和机电行业中。

新型圆盘剪 1079

 0

一种新型圆盘剪,属于冶金行业生产设备,它包括轴,轴上安装有剪刀,剪刀上设有剪刃,其特征是轴上安装有橡胶圈,即在靠近剪刃的一侧设置有橡胶圈。本实用新型经过在山西太钢不锈钢股份有限公司冷轧厂的实验,有效地避免了剪刃划伤钢板表面现象的发生,提高了钢板的产品质量,降低了生产成本。

胶带纵向撕裂监测系统 1090

 0

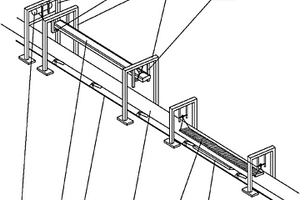

本实用新型胶带纵向撕裂监测系统，属于带式输送机领域；本实用新型是提供了一种新技术，使胶带纵向撕裂能够实现实时全方位的监测；本实用新型胶带纵向撕裂监测系统，包括电源模块，采集单元，通讯单元，声光报警，工业控制计算机，停带单元，采集单元与通讯单元相连，通讯单元与工业控制计算机相连，工业控制计算机与声光报警及停带单元相连，所述的采集单元为红外热像仪；本实用新型广泛应用在冶金、矿山、煤矿、电力、港口等带式输送机领域，有效预防了胶带纵向撕裂的发生。

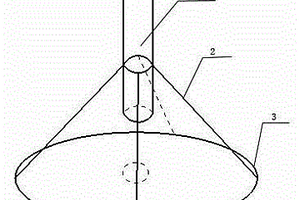

钢渣热焖喷水装置 959

 0

本实用新型涉及冶金钢渣处理领域，具体是一种钢渣热焖喷水装置。一种钢渣热焖喷水装置，该装置的出水管道口下面有分水板，分水板口部成圆形中心下凹，分水板口部平面距离出水管道口为2-3厘米，分水板口部直径比出水管道口直径长10-12厘米，分水板正对出水管道口部位为实心板，其它位置有无数小孔，分水板成口部与水管道通过钢筋焊接在一起。本实用新型解决了解决喷嘴容易堵塞的问题。

等静压机 638

 0

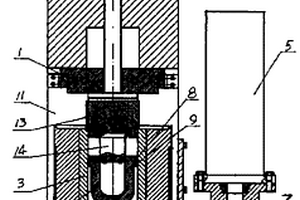

本实用新型为等静压机,涉及粉末冶金加工、特别是钕铁硼永磁材料压制成型的专用设备。其包含机架、机架上部固定的上油缸、位于机架中部的高压腔、上油缸驱动的高压腔封盖,高压腔由一次高压腔和通过密封圈套于一次高压腔内的二次高压腔构成,一次高压腔的底部通过油管与一增压装置相连,增压装置由主油缸和与主油缸固定的增压缸构成,其中,主油缸的活塞杆是增压缸的柱塞。该等静压机突出的特点为超高压,其高压腔内的压强可达1000Mpa,与现有等静压机相比,压强有了异常显著的提高。而且,这种超高压是以普通的液压部件、液压系统实现的,因此,其在获得超高压效果的同时,其整机成本不会有太大的增加。

液压缸防尘罩 695

 0

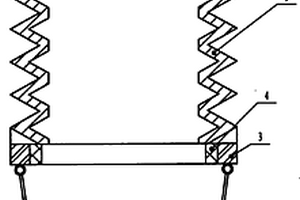

一种液压缸防尘罩,主要用于冶金企业的液压缸的防尘,它包括可伸缩的圆柱形筒,其特征是圆柱形筒的一端与液压缸连接固定,圆柱形筒的另一端设有毡垫外套,毡垫外套的内侧设有毡垫,毡垫外套上设有与液压缸叉头连接的拉绳。本实用新型可以有效的将附着在活塞杆上的杂质清理掉,避免灰尘、杂质等异物进入液压缸内而拉伤液压缸和污染液压系统的现象。

卸卷小车托辊及其锁紧装置 1055

 0

本实用新型属于冶金行业生产设备,具体涉及卸卷小车托辊及其锁紧装置,它包括托辊、液压油缸,其特征是托辊上设有具有齿轮的套圈,液压油缸上安装有具有齿条的定位块。本实用新型的液压油缸无杆腔带压时,齿轮与齿条啮合制动(即托辊夹紧);液压油缸有杆腔带压时,齿轮与齿条脱离,托辊转动灵活,完全可以满足钢卷对尾的工艺要求。

斜体式强磁打捞器 857

 0

本实用新型为一种斜体式强磁打捞器,涉及钻探、钻孔作业的打捞器具。本实用新型解决现有磁性打捞器磁吸力相对较小及不能可靠吸持较长金属物件的问题。该斜体式强磁打捞器包含导磁体和镶嵌于导磁体工作面上的永磁体,永磁体为条板状,条板状永磁体的磁场方向与导磁体的轴线相垂直。导磁体和永磁体的工作面为斜面。该打捞器结构设计合理,使用可靠且具有很好的针对性和适应性。该打捞器适用于冶金、煤田、水文、石油、工程地质等行业各种级别孔径的钻孔作业。

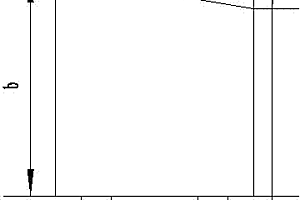

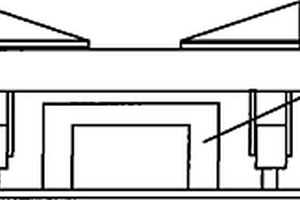

翻卷机角度调整装置 778

 0

翻卷机角度调整装置，属于冶金行业生产辅助设施，它包括支腿，其特征是支腿上设有支撑块，支撑块为楔形块，楔形的一端与另一端呈11度倾角。将本实用新型安装在卧位支撑架的左右两侧各一件，可以避免钢卷从空中坠落现象，降低故障时间，平均每月减少故障时间40小时，钢卷发运速度平均每班提高20卷，同时将翻卷时间缩短了一半。

手动电控内燃机车轮缘润滑装置 1055

 0

一种手动电控内燃机车轮缘润滑装置，属于冶金企业内燃机车的辅助设施，它由供气管路、供油管路、油罐、油气混合器、油气喷嘴、控制器组成，其特征是控制器由转换开关、继电器及指示灯组成，转换开关连接两个继电器，两个继电器的主触头分别控制两侧的电控阀，继电器的辅助触头控制指示灯，每一侧的电控阀控制本侧油气喷嘴。本实用新型润滑充足，同时避免油脂的浪费，消耗成本低，控制较准确，缺点是相应增加了乘务员的劳动量。

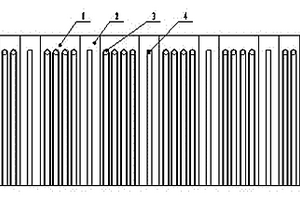

井式退火炉的炉窑隔墙 863

 0

一种井式退火炉的炉窑隔墙,属于冶金企业的生产设施,主要用于铬钢、T91系列棒材的缓冷和退火,它包括混凝土浇注墙体,其特征是墙体的两侧均设有保温材料、电阻带,墙体等距离设有数个支柱,每个支柱上设有导柱,导柱成n形,导柱的两根竖直杆分别设置在墙体的两侧,水平杆横穿墙体并与墙体两侧的竖直杆连接为一体。本实用新型将炉窑间隔成为四个腔室,每个腔室即可以独立运作也可以几个腔室同时运作,腔室之间被隔墙分开,每个腔室四周布有加热用的电热元件,一井多腔,实现快速装炉、入炉缓冷、快速保温、快速退火,有效地减缓了热轧后棒材的降温速度并减少了能源消耗,避免了产品收集后降温速度过快,同时也实现了节能降耗的目标。

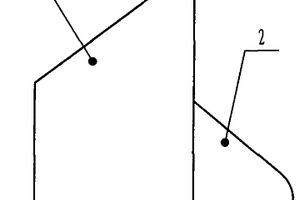

更换轧机工作辊的定位装置 1058

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及更换轧机工作辊的定位装置,它由金属块和支撑板构成,金属块的两个侧面为梯形,金属块的一侧安装有两块支撑板,支撑板为矩形金属板。将两块本实用新型焊接在换辊平移轨道北侧的换辊坑盖板上,本实用新型与平移轨道中心之间的距离为800MM,两块本实用新型之间的距离与工作辊的前后轴承箱之间距离相同,即为2600MM。这样在吊放工作辊时,沿着本实用新型的斜面放置,可直接将工作辊放到换辊平移轨道上。本实用新型经过山西太钢不锈钢股份有限公司热连轧厂的多次实验,效果非常好,不仅减少了更换初轧机工作辊的作业时间,而且消除了作业人员在作业中存在的安全隐患。

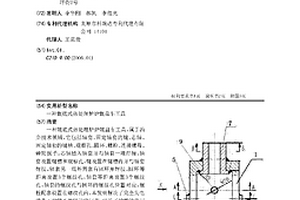

辊底式热处理炉炉辊盘车工具 854

 0

一种辊底式热处理炉炉辊盘车工具，属于冶金技术领域，它包括轴套、固定轴套的键、芯轴、固定轴套的键槽、观察孔、圆环、螺栓、连接螺母、棘轮扳手，芯轴插入轴套并与轴套一端焊接，轴套设置键槽和观察孔，键设置在键槽内并与轴套焊接，轴套另一端外周套有圆环并焊接，圆环等距离设置3个螺纹孔，轴套等距离设置3个螺纹孔，轴套的螺纹孔与圆环的螺纹孔位置对应，螺栓配套设置在螺纹孔内。本发明解决了完全失电状态下炉辊不能转动的问题，延长了炉辊的使用寿命。

真空感应炉连接波纹管防灼烫装置 679

 0

本实用新型涉及冶金领域。一种真空感应炉连接波纹管防灼烫装置，包括，卷板、卡板、支撑杆、耐火材料层、纤维毯、挡板，卷板上表面设置有耐火材料层，耐火材料层上侧一端设置有挡板，卷板下表面设置有纤维毯，纤维毯与卷板之间靠近挡板的一端设置有支撑杆，卷板下侧两端设置有卡板，纤维毯沿波纹管出口端方向的斜度为1°‑5°。本装置可避免真空感应炉浇注过程中，因金属溶液同溜槽接触产生的喷溅物对区域金属波纹管的烧损，防止设备损坏、破坏生产节奏及造成经济损失，并杜绝了因烧损漏水造成的爆炸隐患。

多功能套头式防护罩 870

 0

一种多功能套头式防护罩，其头顶固定架、面部结构架和头部固定架组装在一起构成防护罩的主体骨架，起托架和支撑作用。透明面罩扣罩在人体面部前，防尘罩从头顶铺设到人体身上形成雨衣式的衣罩，在人体的头部和身体外对人体构成了一个整体的密闭空间。一对呼吸过滤器分别设置在人体面部两侧的位置处。在头部固定架与人体头部之间垫有一U型密封护套，防止面部出现压痕深印。本防护罩密封效果好，可以在较恶劣和防止污染的环境下使用，改变了单一防护，成为对头部、面部及身体的全面防护，并在密封的同时提高了舒适度。本防护罩可在医疗、消防救护、冶金、生化、炼油、油漆化工、日化领域，以及在有毒有害气体环境下使用。

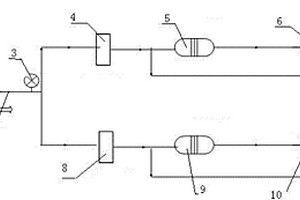

改进的退火炉氮气供气系统 644

 0

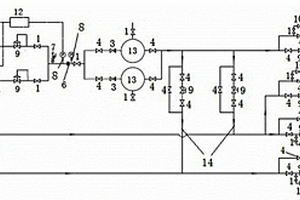

改进的退火炉氮气供气系统，属冶金生产设施，它包括储气罐、输气管路，其特征是输气管路由主管路、高压氮气管路和低压氮气管路组成，高压氮气管路经过球阀后分出两个支管路，每个支管路上安装有球阀、过滤器、快切阀、调压阀和截止阀；这两个支管路合并后经过安全阀、压力变送器、流量孔板和截止阀后分别通过两路通向两个储气罐；储气罐的输出管路包括事故倒送管路，高压氮气输出管路。本实用新型出现失电时，能自动切换至旁通以保证退火炉的氮气供应；当出现失气失电情况时，能自动实现为退火炉供应氮气以保退火炉安全；当主管网氮气停供时，可以利用高压氮气持续充储气罐，以保证退火炉有足够的氮气供应以保退火炉安全。

改进的步进式加热炉 888

 0

改进的步进式加热炉,属于冶金行业生产设施,它包括炉体,炉体的侧墙由内向外分别是低水泥料层、隔热砖层、硅酸铝纤维毡隔热层,炉体分为预热段、加热段、均热段,加热段的两面侧墙上设置调焰烧嘴,均热段的上加热段设置平焰烧嘴,均热段的下加热段设置调焰烧嘴,调焰烧嘴的煤气和空气的混合气管道上设置电磁阀和调节阀,平焰烧嘴的煤气和空气的混合气管道上设置调节阀,空气总管道和煤气总管道设置在炉顶。本实用新型热损耗较小,本实用新型不仅板坯加热质量得到提高,而且,能耗指标也有较大的下降,在加热标准坯,炉子产量可达200T/H,碳钢从单耗为1.38GJ/T钢,下降到1.296GJ/T钢。

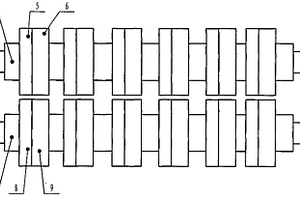

螺旋刷片式刷辊 687

 0

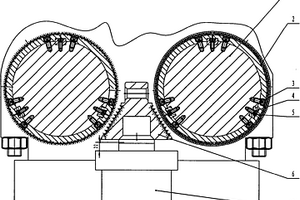

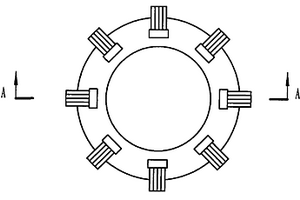

一种螺旋刷片式刷辊,属于冶金行业生产各种钢板过程中,刷洗钢板上的酸、碱溶液所用的工具,它包括轴和若干个套在轴上的刷片,其特征是刷片由环形尼龙板上固定设置刷丝撮构成,即沿环形尼龙板的圆周分成若干等分,若干刷丝撮等分固定在环形尼龙板上。本实用新型的刷丝抗拉强度高,刷丝根部不易受损,刷丝脱落较少,使用寿命较长,刷洗质量高,投资少且效果好。

电子皮带秤动态滚动链码校验装置 920

 0

本实用新型提供的电子皮带秤动态滚动链码校验装置，属于电子皮带秤校验技术领域；所要解决的问题是：实现对标准链码收放速度的智能化调节，且对标准链码进行有效保护，确保其精度，其主要特点为：链码盒形状为长方形的管筒，其底部两个角设置有倒角垫板，顶部两个角设置倒角，链码盒靠近卷扬装置的一端设置有钢丝绳导向机构，其悬吊端设置有合页式盒盖。通过可编程控制器及调速装置实现对卷扬机速度的智能化控制，从而控制标准链码放出与收回的速度，有效保护标准链码；本实用新型可应用于电力、冶金、码头、建材、煤矿等使用电子皮带秤计量散装物料的场合。

高炉风口漏水监测报警装置 956

 0

高炉风口漏水监测报警装置,属于冶金企业生产设备的辅助装置,它包括壳体,壳体为不锈钢盲管,其特征是壳体内设有温度感应变送器、芯片,温度感应变送器的一端连接芯片,温度感应变送器的另一端连接信号发射器和电池,壳体上设有与测温三通连接的螺纹和与无线发射端子连接的螺纹。将本实用新型安装在炉缸侧壁砖衬内,设置温度的上、下限报警值和报警休止按钮,根据炉况变化实现差别化温度设定,当温度达到报警温度时,输出声音报警,提醒高炉配管工及时查处漏水,防止发生向炉内大量漏水事故。

卷取机带钢位置检测装置 1008

 0

一种卷取机带钢位置检测装置,主要用于冶金行业热连轧带钢卷取机检测带钢头部和尾部位置,其技术方案是在卷取机夹送辊附近的位置安装两台激光检测器和一台热金属检测器,两台激光检测器并联连接后与热金属检测器串联连接。本实用新型利用热金属检测器温度信号测量准确的优点,保证不会因雾气干扰检测结果;并联连接的两个激光检测器,确保激光检测器有一台正常工作,使带钢检测得到双重保障。

炼钢振动台 1131

 0

本实用新型属于冶金设备领域，尤其是一种炼钢振动台，针对现有振动台不便于固定结晶器的位置，使得在振动时容易发生脱落，也不方便将结晶器从振动台取出的问题，现提出如下方案，其包括底座，所述底座的底部安装有四个万向轮，底座的顶部固定安装有两个固定板，两个固定板相互靠近的一侧滑动安装有同一个振动座，所述振动座的顶部放置有结晶器，振动座的底部转动安装有转轮，两个固定板相互靠近的一侧转动安装有同一个转动杆，所述转动杆上固定绕设有偏心轮，偏心轮与转轮相接触。本实用新型结构合理，操作方便，振动台便于固定结晶器的位置，在振动时不会发生脱落，也方便将结晶器从振动台取出。

拆炉机过渡连杆结构 861

 0

本实用新型涉及一种拆炉机过渡连杆结构，属于冶金机械装置技术领域；包括连杆(10)、销轴三(11)、摇臂(12)、摇臂支座(13)、销轴四(14)；支座(6)、工具油缸支座(9)和摇臂支座(13)固定在伸缩臂(4)上，工具(1)铰接在支座(6)上，工具油缸缸筒(7)铰接在工具油缸支座(9)上，摇臂(12)铰接在摇臂支座(13)上，连杆(10)一端铰接在工具(1)上，另一端与工具油缸活塞杆(3)、摇臂(12)铰接组成四边型结构。对比现有技术，本实用新型结构简单，安装使用方便，采用此结构后工具油缸的布置避免了因高温辐射和熔渣喷溅带来的影响，提高了工具油缸的使用寿命。

带钢在线辊面异物的清理装置 707

 0

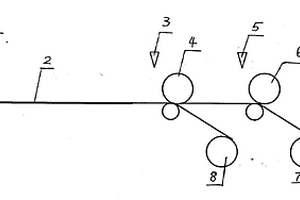

本实用新型涉及一种带钢在线辊面异物的清理装置，它属于冶金行业冷轧线辊面异物清理装置技术领域。本实用新型的目的是解决现有张力辊存在的易与异物粘结、不易脱落、清除异物困难和工作效率降低的技术问题。本实用新型采用的技术方案是：带钢在线辊面异物的清理装置，它包括气囊、铰轴和刮片，其中：它还包括悬架、挡板和弹簧，所述悬架一端连接在张力辊的支座上，悬架另一端与挡板连接，所述刮片两侧的中上部设有铰轴，所述铰轴装在悬架与挡板连接端的下部设置的轴孔中，所述气囊设在挡板和刮片之间并位于铰轴的下方，所述弹簧设在挡板和刮片之间并位于铰轴的上方。

牙嵌式滑动轴承轴瓦 872

 0

牙嵌式滑动轴承轴瓦，用于冶金企业卷取机助卷辊的安装，它包括上轴瓦、下轴瓦，其特征是上轴瓦的底部设有4个凸棱，下轴瓦的顶部设有4个与上轴瓦的凸棱配合的凹槽，下轴瓦的底部设有定位销孔，上轴瓦、下轴瓦均设有4条油道。本实用新型能够防止上轴瓦单独窜动，使用寿命长，并且拆装方便，维修时间缩短。

UV型滚动步进冷床的齿板输出端优化结构 1112

 0

本实用新型属于大棒冶金技术领域，尤其涉及一种UV型滚动步进冷床的齿板输出端优化结构，解决了UV型滚动步进冷床在棒材落钢时对输出辊道产生较大冲击容易造成辊道疲劳损坏的问题，包括U型齿板和V型齿板，V型齿板输出端设置有平托件，平托件为直角三角型结构，平托件的上部为水平面，其斜边和水平线的夹角与V型齿板输出端斜面和水平线的夹角相同，U型齿板和V型齿板的输出端设置有输出辊道，输出辊道外侧设置有挡板。本实用新型通过对V型齿板优化设计，对提高输出辊道使用寿命和棒料成品质量均具有明显的效果。

拆炉机伸缩臂软管管路弹簧式伸缩结构 1024

 0

本实用新型涉及一种拆炉机伸缩臂软管管路弹簧式伸缩结构，属于冶金机械应用技术领域；包括主臂(1)、伸缩臂(2)、主臂油口(5)，油缸(9)、胶管(8)、挂钩(3)、弹簧(6)、转轴(7)、导轨(4)；挂钩(3)、导轨(4)均固定安装于主臂(1)后端；胶管(8)绕过转轴(7)分别固定连接于主臂油口(5)和油缸(9)的油口上；转轴(7)两端分别卡在2个导轨(4)的U型槽内；弹簧(6)两端分别挂接于挂钩(3)和转轴(7)的端部。对比现有技术，本实用新型使伸缩胶管在伸缩过程中始终处于涨紧状态，实现胶管随着伸缩臂的伸缩而伸缩，不会发生弯曲，提高管路的寿命，提高产品的质量。

防止烧结配料除尘灰喷灰的装置 670

 0

本实用新型公开一种防止烧结配料除尘灰喷灰的装置，属于钢铁冶金生产设备领域。该装置包括称量皮带，所述称量皮带起始端与料仓连接，称量皮带末端卸料处设有卸料筒，料仓底部设有电液插板，称量皮带上方设有一块钢板与皮带垂直方向设置，钢板可绕其上端的转动轴旋转，钢板旋转到侧面与接近开关接触，电液插板由接近开关控制；所述卸料筒旁设有分流箱，分流箱顶部设有物料分流器，物料分流器另一端位于卸料筒上方，物料分流器穿过卸料筒侧壁与分流箱相接。该装置的使用完全避免了因除尘灰喷灰造成生产停滞或烧结质量波动。

开启酸洗槽盖的装置 987

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及开启酸洗槽盖的装置,它由液压油缸和杠杆构成,液压油缸与杠杆连接在一起,杠杆与酸洗槽盖的吊耳连接在一起,液压油缸安装在酸洗槽外靠近底部的某个与酸洗槽盖的吊耳相对应的位置。将四个本实用新型安装在酸洗槽盖的四个吊耳上,每个吊耳安装一个,开启酸洗槽盖时,同时启动液压油缸,就将酸洗槽盖向上移动一定的空间,工作人员就能进入酸洗槽中作业,运行安全,操作简单,工作效率较高,经过山西太钢不锈钢股份有限公司冷轧厂的试验,效果明显。

故障轧机空设机架活套的控制装置 750

 0

故障轧机空设机架活套的控制装置,属于冶金行业生产辅助设备,它包括计算机、液压缸,液压缸通过管道连接电液伺服阀,电液伺服阀连接计算机。将本实用新型与活套辊连接,通过计算机程序软件可使热轧带钢在机架故障空设时活套实现自动控制,从而解决了由于机架故障空设活套设备所造成的带钢表面划伤的问题,解决了热连轧精轧机架故障空设时的带钢甩尾问题,并减少了处理故障的时间。
