山西太原有色金属电冶金技术理论与应用

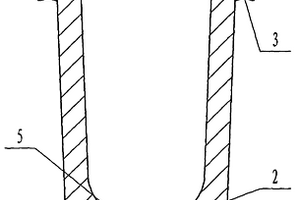

浇注钢锭的模具 1071

 0

本实用新型具体涉及一种浇注钢锭的模具,属于冶金行业生产设施,它由钢锭模、保温帽、绝热衬板构成,其特征是钢锭模为轴向截面呈“U”字形的锥形四棱台,其锥度是3.4/100,钢锭模外壁的棱、内壁的角均为弧形;绝热衬板由楔板、挂板构成,楔板为两端有弯弧且上底长、下底短的梯形板,挂板为两端有弯弧且上底短、下底长的梯形板。采用本实用新型浇注出的钢锭与目前广泛采用的9.6T、5.8T钢锭模具浇注出的钢锭相比,钢锭表面质量、内部质量均能得到较大改善,能明显提高钢材的质量,提高企业的经济效益。

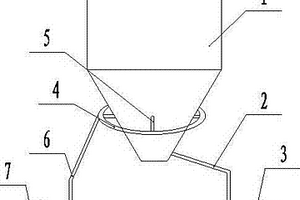

干除尘灰输料斗 663

 0

一种干除尘灰输料斗，属于冶金工业辅助设备，它包括料斗，其特征是料斗的出料口的上方通有压缩空气，压缩空气通过四根输气管通入料斗内，四根输气管分别设置在料斗壳体的前、后、左、右四个方向，压缩空气输气管下方的料斗上设有下料管，下料管出口方向反向位置设有助推气输气管。本实用新型的输料是靠压缩空气在料斗内产生的旋流将灰料加速引出到下料管道的同时，下料管出口处的助推气，使吸排车在吸料时干除尘灰罐车罐内的气压恒定，实现干除尘灰罐车运输的正常吸料。

钢板打字机的电磁铁保护罩 661

 0

一种钢板打字机的电磁铁保护罩,属于冶金企业的生产辅助设施,它包括壳体,其特征是壳体上设有两个放置电磁铁的凹槽、进气孔、穿线孔、排气槽,两个放置电磁铁的凹槽处均设有用于紧固电磁铁的螺栓孔,两个放置电磁铁的凹槽通过导流槽相通,两个放置电磁铁的凹槽上均设有螺旋形导流槽。将本实用新型罩在钢板打字机的电磁铁上,通过风机实现电磁铁的热交换,使电磁铁快速降温,从而延长了电磁铁的使用寿命。本实用新型结构简单,使用方便。

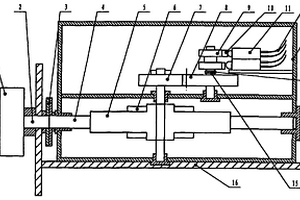

石灰输送车的升降限位装置 1037

 0

一种石灰输送车的升降限位装置,主要用于冶金企业输送石灰车的垂直升降,它包括卷扬机,其特征是卷扬机机壳上安装有减速器,减速器的输入轴联接卷扬机的轴,减速器的输出轴端安装有凸轮轴,凸轮轴上安装有凸轮,凸轮的凸块与限位开关的触头碰触。本实用新型的限位开关受碰撞力小,使用安全可靠,使用寿命较长。

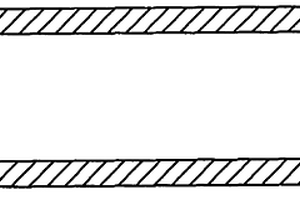

增径装置 1006

 0

本实用新型主要用于冶金行业在小卷径卷筒轧机上生产大内径钢卷,具体涉及一种增径装置,它为一个圆柱形套筒,套筒的内径是590毫米,外径是748毫米。将本实用新型套在卷筒筒径是610毫米的轧机卷筒上,即可实现上述目的。本实用新型结构简单,操作方便,投资小,通过在山西太钢不锈钢股份有限公司冷轧厂的试验,在卷筒筒径是610毫米的轧机上生产内径是762毫米的钢卷,效果明显。

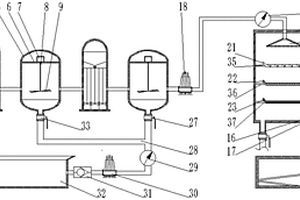

连续式沼液过滤器 1078

 0

本实用新型公开了一种连续式沼液过滤器，包括沼液管，沼液管上依次贯通连接有一级加药絮凝池、一级澄清池、二级加药絮凝池、二级澄清池、第一蠕动泵、第一压力表和过滤池，过滤池下端连接有消毒池，一级澄清池和二级澄清池下端通过污泥管与第二压力表连接，第二压力表下端与第二蠕动泵相连，第二蠕动泵左端与单向阀相连，单向阀左端与污泥池相连。本实用新型对沼液的处理效率高，可用于石油、化工、冶金、电力等领域的污水处理，可安全方便的过滤沼液。

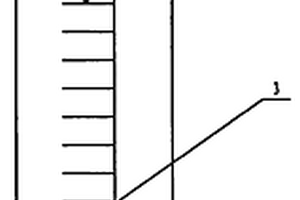

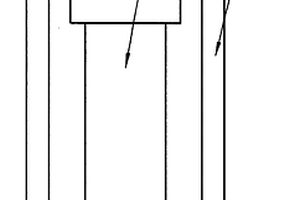

测量钢渣厚度的标尺 896

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及一种测量钢渣厚度的标尺,它由高熔点材料板和低熔点材料板构成,高熔点材料板和低熔点材料板平行固定连接为一体,高熔点材料板上标有刻度标志。测量钢渣的厚度时,将本实用新型垂直插入钢水或铁水中,钢水或铁水将高熔点材料板和低熔点材料板均熔化,钢渣只能将低熔点材料板熔化,从这两个材料板中的长短差别,就能较精确地确定钢渣的厚度了,测量出的数据误差较小。

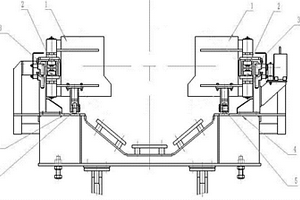

运卷小车后压板防卡阻结构 652

 0

本实用新型属于冶金线材生产线线卷收集的运输设备领域，具体涉及一种运卷小车后压板防卡阻结构。本实用新型针对传统的单支点悬臂结构的后压板在运行中容易出现卡阻的现象，提出了一种运卷小车后压板防卡阻结构，包括双支点后压板、辊轮，双支点后压板的一端安装于辊轮的上下轴上，所述的辊轮安装于立式轨道内；所述的双支点后压板的另一端上还连接有水平托辊，水平托辊的下方设有水平底板和水平弯道。本实用新型设计成防卡阻双支点运行的后压板结构，水平托辊支撑着后压板，消除了后压板自重带来的栽头问题，改善了辊轮在立式轨道中的运行状况，彻底解决了后压板运行一段时间后经常在生产过程中出现卡阻的问题。

新型长臂气体取样器辅助装置 891

 0

本实用新型公开了一种新型长臂气体取样器辅助装置，包含气体取样管、温度传感器、风速传感器、伸缩臂、液压装置、控制系统、远程控制面板，其特征在于：气体取样管与伸缩臂连接，伸缩臂端部设有温度传感器和风速传感器，温度传感器、风速传感器与控制系统连接，伸缩臂与液压装置连接，液压装置由控制系统控制，控制系统外部设有远程控制面板。本实用新型优点有：结构简单，方便实用，操作简便；工作效率高，便于远程操作气体取样管到达设计的取样位置；伸缩臂上设有温度传感器和风速传感器，在取样的同时可观测取样位置的温度和排放速率。本实用新型广泛应用于冶金，矿山，化工，建造，铸造，电力及环境监测，卫生防疫等方面。

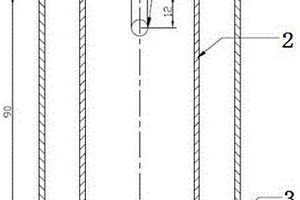

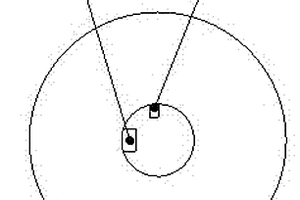

球团矿的焙烧装置 730

 0

本实用新型公开一种球团矿的焙烧装置，属于冶金企业球团生产辅助设备领域。装置主体为圆柱形容器，圆柱形容器内包括外套筒和内套筒，圆柱形容器的顶部敞开，外套筒和内套筒的高度相等，下部均固定在底板上，外套筒和内套筒之间形成环形空腔，在底板上位于空腔正下方的部分均匀设有透气孔。该装置解决了采用圆柱形容器焙烧球团时其焙烧不均匀的问题，以提高实验室试验的准确程度，更加准确地为大生产提供工艺参数。

高温钢板打字机步进电机的冷却装置 851

 0

一种高温钢板打字机步进电机的冷却装置，属于冶金企业的生产辅助设施，它由上盖和冷却液容器组成，其特征是上盖设置在冷却液容器的顶部，上盖与冷却液容器之间设置密封圈，上盖与冷却液容器通过紧固螺丝固定连接，冷却液容器包括壳体、内腔，壳体的外形为长方体，内腔为圆柱形腔体，壳体上设有进水口和出水口。将本实用新型安装到高温打字机行走机构上，通过水泵不断的进行液体循环，可以使打字标头行走机构的温度维持在恒定的范围内，从而大大改善了高温打字机行走机构工作环境，避免了步进电机、各元器件的损坏，减少设备故障时间，降低材料、备件的消耗。本实用新型结构简单，安装方便。

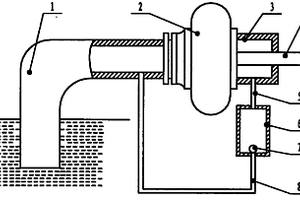

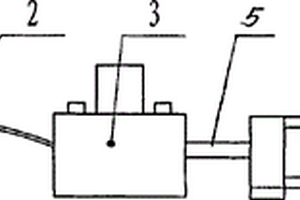

离心泵密封装置 687

 0

一种离心泵密封装置,它包括现有的离心泵,其特征是在现有泵上安装一个外循环装置,外循环装置由集流箱和导管组成,导管的一端与泵的轴密封函相接,另一端与泵头的负压区接通,中间串接一个集流箱,集流箱与泵头负压区之间的导管上安装一个逆止阀,集流箱内设置一个球状物体。本实用新型的特点是不用改变现有的泵,就可以将泄漏在密封函中的液体连续不断地吸走,结构简单,改造方便,改造成本较低,可广泛应用于石油、化工、冶金等行业。

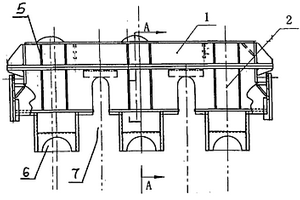

除鳞箱中间罩 896

 0

一种除鳞箱中间罩,属于冶金系统高压水轧线除鳞装置,它包括底座,底座为金属板焊接成的矩形框架,底座上设置若干个缺口,其特征是中间罩为两体式,底座与下箱之间为插装式,底座上设置上盖,上盖与底座通过螺栓连接在一起,上盖为金属板焊接成的。本实用新型结构简单、拆装方便,每次检修或静态检查时,将连接上盖与底座的螺栓拆除,用天车将上盖吊走,工作人员就可以进行检修了,不仅提高了工作效率,且降低了操作者的劳动强度。

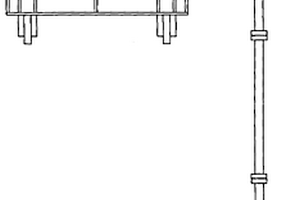

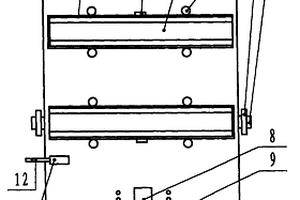

更换退火炉纤维辊的专用工具 676

 0

本实用新型属于冶金行业生产设备的辅助工具,具体涉及更换退火炉纤维辊的专用工具,它由可移动辊架和可移动电动葫芦构成,可移动辊架为矩形金属焊接件,矩形金属焊接件上设置若干个辊座,隔离梁将其分为两个区,可分别放已更换的旧辊及备用新辊,矩形金属焊接件的底部设置四个车轮;与可移动辊架配合使用的电动葫芦设置在支架上。使用本实用新型更换一根纤维辊需要1个小时,比目前采用的天车吊运减少2小时,工作效率较高,还降低了工作人员的劳动强度。

罩式炉加热罩 984

 0

一种罩式炉加热罩,属于冶金行业的生产设备上的部件,它包括外壳、内衬,内衬与外壳固定在一起,其特征是外壳上设置连接板,连接板上设置套管,导向臂穿过连接板和套管并与连接板固定。通过在山西太钢不锈钢股份有限公司热连轧1549精整作业区罩式炉工序的试验,本实用新型在罩体吊扣过程中径向摆动幅度明显减小,定位准确,使用效果明显,且消除了内衬与内罩间的摩擦,避免了内衬损坏,还减少了人工指挥作业的时间,降低了作业人员的工作强度。同时,由于人员作业的减少,大大提高了整个工序作业的安全水平。

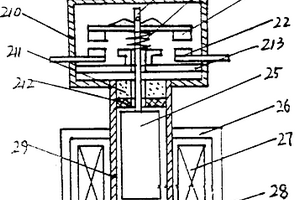

密封式电磁开关 734

 0

密封式电磁开关,本密封式电磁开关包括动触头、静触头、触头拉杆、触头弹簧等。将触头、动铁心等运动部分置于由触头外壳、铁心套管和档铁构成的密封室内,实现了触头密封,从而解决了开关触头与环境的互相影响问题。本密封式电磁开关不仅可在石油化工、船舶、冶金、矿山等特殊条件下使用,而且可以提高开关工作可靠性和使用寿命。

高炉炉前喷枪 1039

 0

一种高炉炉前喷枪,属于冶金行业炼铁高炉炉前铁水预处理用的设施,它包括喷枪、传动装置,喷枪固定安装在传动装置上,喷枪由枪杆和喷头连接组成,其特征是枪杆是由内经为大于50毫米的钢管构成,枪杆的一个端头设置喷头,传动装置由轨道及设置在轨道上的小车构成,小车上设置夹具。本实用新型能够降低喷吹粉流密度,提高脱硅剂的有效利用率,减少脱硅剂的损耗;通过在山西太钢不锈钢股份有限公司4号高炉炉前铁水脱硅试验,脱硅剂的损耗由20%左右降到10%左右,脱硅剂的有效利用率提高了30%。

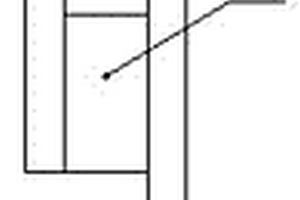

改进的平整机编码器接手传动轴 965

 0

改进的平整机编码器接手传动轴，主要用于冶金企业平整机编码器的连接，它包括轴体、轴头，轴体上设有螺栓孔，其特征是轴头上设有两个键槽。本实用新型安装的编码器可以精确读取测量装置的实际数据，在震动大，固定螺丝松动时，也不会发生打滑，可以保证设备功能精度的稳定投入运行，保证生产的正常进行。

电炉用双向兑钢预熔包 1061

 0

一种电炉用双向兑钢预熔包，属于冶金生产设备，它包括包体，包体上设有耳轴和吊耳，其特征是包体上对称设置兑钢嘴。本实用新型的使用寿命较长，一般使用90-100次，进行下线大修。

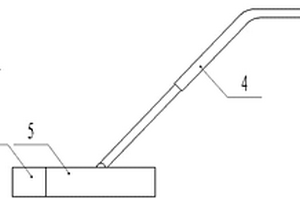

矫直机在线磨辊器 986

 0

一种矫直机在线磨辊器,属于冶金行业生产设备中的辅助设施,它包括钢板、手柄、轴、油石、支架,其特征是钢板上固定安装U形槽、轴、支架,轴上安装有轴承,支架由弹簧和轴构成,轴的两端固定连接弹簧,弹簧的另一端固定在钢板上,油石嵌在U形槽中,手柄通过套管固定安装在钢板上。本实用新型结构简单,加工方便,成本低,容易实施。将本实用新型放入到运行着的矫直机上,固定在发生粘辊现象的工作辊处,把矫直机的机架向下压,进行磨辊修复,整个工作过程不用拆装精整矫直机,就能完全消除矫直辊发生表面粘辊现象,修复时间仅需要3小时。

圆盘给料机给料闸门 1113

 0

一种圆盘给料机给料闸门，属于钢铁冶金生产过程中的送料装置，它包括闸门主体，闸门主体通过连接板安装在转轴上，闸门主体为弧形钢板，其特征是闸门主体通过固定板、螺栓与可调节板连接，可调节板为弧形钢板，可调节板的凹面设有加强筋板。本实用新型在给料闸门的下部受到磨损后，通过可调节板来弥补被磨损的部位，实现稳定烧结熔剂小流量给料，减少了闸门下部磨损后的调整焊补和整体更换时间，提高了烧结配料精度和物流稳定性，使烧结矿转鼓强度和稳定率得到提高，烧结返矿率下降，圆盘不用频繁启停延长电机、减速机寿命，结构简单实用性强，调整操作简捷方便。

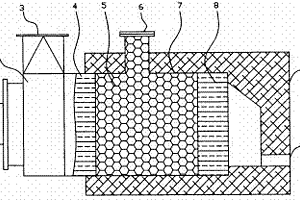

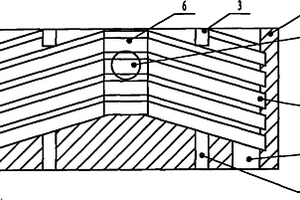

加热炉前端墙烧嘴 671

 0

一种加热炉前端墙烧嘴,属于冶金行业加热炉的附属设施,它包括烧嘴体,其特征是烧嘴体上设有喷口,烧嘴体内腔设有两排挡砖,两排挡砖之间为蓄热腔,蓄热腔内充满蓄热体,其中一排的挡砖与烧嘴体外的气腔连接,烧嘴体外的气腔上设有检修口,气腔与气体管道连接。本实用新型可以避免发生炉内钢坯过烧现象,从而提高了生产效率低,提高了产品质量。

新型圆盘剪 1140

 0

一种新型圆盘剪,属于冶金企业生产设备,它由固定环、剪刃、拨料环、均压环、锁紧环构成,拨料环由钢环及套在钢环外的胶环构成,其特征是在拨料环的外侧,即拨料环与均压环之间设有挡环。本实用新型在拨料环与均压环之间设有挡环,即使拨料环的胶环与钢环分离开,胶环也不会立即脱落,还可以继续运行,可以保证横切机组圆盘剪正常生产。

层流冷却水下喷边部遮挡装置 712

 0

一种层流冷却水下喷边部遮挡装置，属于冶金行业生产过程中的辅助设施，主要用于轧钢生产线层流冷却水控制装置，它包括齿轮、两根齿条，其特征是齿轮设置在两根齿条之间，每根齿条的一端均焊接有挡板。将本实用新型安装与下喷集管上部，通过齿轮、齿条的相对运动可以调节宽度，将轧钢生产线层流冷却下喷部分边部喷管遮挡，可使带钢边部不冷却。

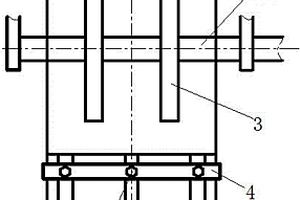

卷取机卷筒与助卷辊成形板之间间隙的检测装置 943

 0

卷取机卷筒与助卷辊成形板之间间隙的检测装置,属于冶金行业专门用于检测卷取机卷筒与助卷辊成形板之间间隙是否符合要求的检测装置,它包括支架,支架是由两根长200毫米的支柱和轴构成,轴的两端固定安装直径为762毫米的圆板,两个圆板之间的距离为1100毫米。本实用新型操作简单,使用方便,解决了长期以来不能检测卷取机卷筒与助卷辊成形板之间间隙的问题。

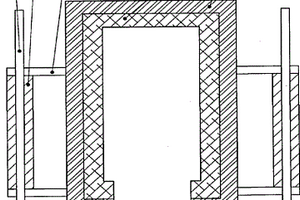

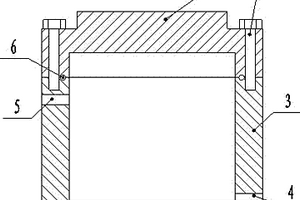

电磁纯铁试样热处理防护器具 798

 0

一种电磁纯铁试样热处理防护器具,属于冶金行业中检验磁性金属材料的物理性能时使用的器具,它包括上盖、下盖、圆筒,圆筒的两端分别设置上盖、下盖,其特征在于圆筒内设置垫片,垫片与圆筒之间有配合间隙,上盖为一块板上固定安装筒的结构,下盖为一块板上开圆形凹槽,圆筒的一端设置在下盖的凹槽中,另一端设置在上盖的筒内,上盖和下盖通过螺栓固定连接。本实用新型结构简单,加工容易,成本低,使用牢固,防止氧化和增碳效果较好,采用本实用新型进行热处理的试样,检验出的数据精确。

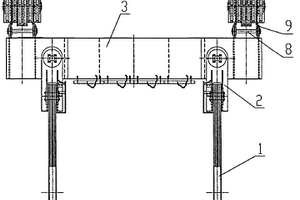

可快速更换滑轮的龙门吊具 1142

 0

可快速更换滑轮的龙门吊具,涉及冶金起重运输机械。本实用新型解决龙门吊具中滑轮更换时间长的问题。本实用新型包括:横梁,与横梁铰接的吊叉,与吊叉铰接的板钩,通过滑轮轴连接的隔套和滑轮,其特征在于:所述滑轮轴上还装有侧板,侧板还设有与横梁连接的轴孔,由滑轮轴连接隔套、滑轮、侧板组成滑轮装置,所述滑轮装置通过连接轴将其侧板上的轴孔与横梁连接在一起。本实用新型克服了现有龙门吊具更换滑轮时需要定时并且花费大量时间的缺点。

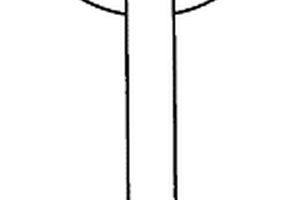

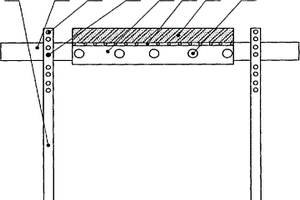

清除钢板表面附着物的装置 694

 0

本实用新型属于冶金行业生产过程中的辅助设施,具体涉及清除钢板表面附着物的装置,它包括支架,其特征是支架上设置横杆,横杆上设置毛刷。本实用新型结构简单,使用方便,可以清除各类钢带表面的附着物,提高了钢带的产品质量,采用本实用新型后,可以取消对托辊辊面进行打磨的工序,节约了时间,提高了工作效率,经过山西太钢不锈钢股份有限公司冷轧厂的试验,效果明显。

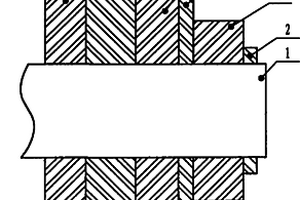

可防止油缸连接勾头进水的密封装置 694

 0

本实用新型涉及冶金行业热连轧机设备油缸检修、维修技术领域。可防止油缸连接勾头进水的密封装置，包括活塞杆和勾头，还包括防水密封圈，所述的防水密封圈包括防水密封支撑环和O型密封圈，所述的防水密封支撑环的外侧边缘一圈设置有凹槽，O型密封圈设置在凹槽内，所述的防水密封圈套在活塞杆上，活塞杆通过螺纹与勾头连接，所述的防水密封圈设置在勾头开口处。安装防水密封后，对轧制冷却水及粉尘起到很好的抑制作用，可预防冷却水及粉尘杂质进入到油缸活塞杆与勾头螺纹连接的部位，杜绝螺纹连接失效的情况发生，减少故障停机。

拆炉机导向轮式支架移动装置 671

 0

一种拆炉机导向轮式支架移动装置，属于冶金机械装置技术领域；包括连接架(1)、轮(2)、导向轮(3)、导轨(4)、钢管导轨(5)；连接架用于固定轮和导向轮；轮用于与胶管配合，作为动滑轮带动连接架往复运动；导向轮为槽轮结构，卡在钢管导轨上，用于支承连接架，并对其在运动过程中起导向作用，钢管导轨为管类结构，固位安装于导轨内，用于限位导向轮的运动路径；轮和导向轮安装在连接架上，钢管导轨焊接或通过螺钉固位连接于导轨内；导向轮卡在钢管导轨的外圆面上，轮随着胶管运动，牵引连接架在钢管导轨上往复运动。对比现有技术，本装置采用导向轮和钢管导轨组成的滚动摩擦代替滑块的滑动摩擦，降低摩擦系数，提高支架结构的可靠性。
