四川有色金属固/危废处置技术理论与应用

高热值含碳固体废弃物的处理装置 1056

 0

一种高热值含碳固体废弃物的处理装置，包括破碎机、制浆机、热解炉、冷却干燥装置及储气罐；所述热解炉为中间直径大于上下两端直径的结构，热解炉顶端设置有燃气出口，热解炉炉壁中间位置设置有热解炉进料口，热解炉下半部炉壁开有氮气入口，热解炉底面开有出渣口，热解炉内中间位置设置有喷淋装置，喷淋装置与热解炉进料口连通，热解炉内还设置有等离子火炬，热解炉内部顶部、燃气出口下方设置有过滤装置；破碎机的出料口与制浆机的入料口连通，制浆机的出料口与热解炉进料口连通，热解炉的燃气出口与冷却干燥装置的入口连通，冷却干燥装置的出口与储气罐连通，储气罐的出口与燃气装置连通，热解炉的出渣口下方放置有渣池。实现能源再利用，环保节能。

适用于多种城市固体废弃物协同焚烧厂的分区垃圾池 696

 0

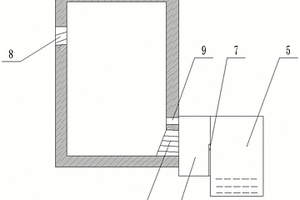

本实用新型属于垃圾处理领域，涉及一种适用于多种城市固体废弃物协同焚烧厂的分区垃圾池。本实用新型包括垃圾池体及渗滤液收集池，垃圾池体由隔墙分为垃圾一区和垃圾二区，垃圾一区通过沟道间连接渗滤液收集池，垃圾一区连通沟道间的池壁底部安装有格栅；格栅进液面自上而下向垃圾一区内部等距离逐渐增加，格栅进液面向同一层格栅出液面倾斜一定角度。将垃圾池进行分区并优化分区面积，使得焚烧厂的干化污泥、脱水沼渣与生活垃圾分开储存，垃圾二区不设置格栅装置，避免生活垃圾渗滤液影响其它垃圾吸水返潮；增大格栅与生活垃圾的接触面积利于渗滤液排出，将格栅进液面向出液面倾斜避免渗滤液回流。优化垃圾池体辅助结构，改造简单，方便使用。

环保固体废物处置用脱硝装置 680

 0

本实用新型公开了一种环保固体废物处置用脱硝装置，包括脱销室，所述脱销室的侧边设置有旋风除尘器，且两者之间连接有烟道管，所述烟道管的表面中部开设有面槽，且面槽的内侧通过合页连接有清理门，所述烟道管的内壁对称开设有至少两个环形槽，每个所述环形槽的内侧均安装有轴承，所述轴承的内侧设置有刮板；通过设计的清理门，可以将现有一体式的烟道管改为可在中间部分直接打开的结构，配合设计的刮板，可以在烟道管内部出现堵塞，或者较多灰尘粘附在烟道管的内壁上时，进行刮除，设计的轴承，可以便于刮板的转动，使得受到的摩擦力最小，设计的球形凸起，可以在使用中，便于对轴承施加转动力，提供着力点。

用于环保固体废物处理的固液分离装置 887

 0

本实用新型公开了一种用于环保固体废物处理的固液分离装置，包括机架以及设置在机架顶部的机体，所述机体的顶部设置有进料斗，且机体的端部设置有出料口，所述出料口的端部通过转轴旋转连接有盖板，且所述盖板的外侧通过转轴旋转连接有压杆，所述进料斗的顶部表面固定有顶板；通过设置的环形旋转座、环形旋转块、环形旋转槽、端座、弹簧室、半球形伸缩卡块、半球形卡槽和环形密封圈，使得F形进料管的朝向可以根据外界进料管道的位置进行对应的旋转调整，且旋转调节的方式非常便捷，解决了原装置中无法对F形进料管的朝向进行旋转调节的问题，从而大幅度提高F形进料管与外界进料管道的连接便利性。

固体废弃物低温热解碳化处理装置 773

 0

本实用新型涉及固体废弃物低温热解碳化处理装置，包括物料输送单元、高频电磁蜗旋热解单元、安全保护单元、冷凝单元、尾气处理单元、出料除尘单元和电控及自动控制单元；本实用新型采用高频电磁蜗旋加热升温快，温升高，穿透力强，热量分布均匀，能在很短时间内将污泥中的烃类物质在加热到热解温度值，并转变成为油蒸汽；可以将其中基础油进行回收，不仅具有较高的回收效率，热解后的固相彻底无害化，可综合利用。减少了环境污染；解决传统处理工艺中存在的问题，降低了石油天气钻井开采，石化生产，污水处理过程的带来的环境风险。

带太阳能面板的除臭杀菌固体废物处理设备 985

 0

本发明公开了一种带太阳能面板的除臭杀菌固体废物处理设备，涉及环保装置技术领域，解决了垃圾箱周围空气质量差不节能环保的问题，本发明包括主体垃圾箱，主体垃圾箱内上端安装有臭氧发生器，主体垃圾箱顶上设置有种花槽，种花槽下面从左向右依次设置有可回收箱、有害垃圾箱、其他垃圾箱，可回收箱、有害垃圾箱、其他垃圾箱内底部均设置有除臭盒,主体垃圾箱左侧设置有L形太阳能装置，所述的L形太阳能装置上端面设置有光伏板，L形太阳能装置低端内部设置有与光伏板链接储能电池，储能电池与臭氧发生器连接；本发明具有能充分利用空间，净化空气，分类收集垃圾，杀菌除臭、节能环保的优点。

用于有机固体废弃物的处理设备 626

 0

本发明公开了一种用于有机固体废弃物的处理设备，包括处理仓，所述处理仓内壁设置有洒水喷头，所述处理仓内壁卡接有滤网，所述滤网下方设置有透水传料斜板，且透水传料斜板的外侧连接有出料口，所述透水传料斜板下方设置有引流板，且引流板的外侧连接有污水引流口。本发明中，该装置通过在套环中心处开设有有六边形通孔，且转轴中心位于处理仓内滤网上方为六边形结构，使套环套接在转轴上更为稳定，且套环上方和下方均设置有限位螺母，进一步提高了该装置的安全性，该装置中套环为套接在转轴外壁，且由县委螺母进行限位，使套环的安装和拆卸极为方便，可以对其进行定期清理和更换，提高了装置的工作效率。

有机固体废物处理的热解设备 665

 0

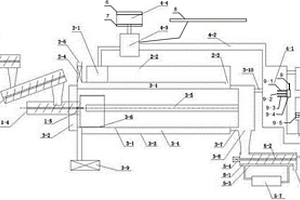

本实用新型提供一种有机固体废物处理的热解设备，包括进料装置、燃烧装置、热解装置、气体净化装置和出料装置，热解装置包括滚筒、进料密封装置、外筒、传热室、滚珠自循环装置、滚动刮板器、出料密封装置、驱动装置、出料口和热解气排放口；滚筒设置在外筒的内部，进料密封装置设置于滚筒的进料端、出料密封装置设置于滚筒的出料端；滚筒与外筒之间的间隙形成传热室，将燃烧室的热能传递给滚筒作为热解热源。本设备采用间接式加热回转炉，加热的烟气不与热解物料直接接触，保证物料不被污染，可提高热解气的品质，也可提高热解固体产物的品质和产率。得到的可燃气体直接燃烧加热回转炉，循环利用，因此可减少热解所需的能源，降低运行成本。

固体废物填埋场底部边坡的复合防渗层结构 1014

 0

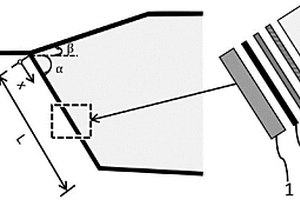

本发明公开了一种固体废物填埋场底部边坡的复合防渗层结构，涉及岩土工程的技术领域，所述复合防渗层结构包括从下到上依次层叠设置的膨润土防水毯、高密度聚乙烯土工膜、高韧聚酯有纺土工布以及土工复合排水网，且所述复合防渗层结构的各层界面摩擦角的大小满足一定关系，并对负载量公布了计算方式。从而保证该复合防渗层结构中所用的高韧聚酯有纺土工布能够将高密度聚乙烯土工膜最大应变控制在4％以内，并保证高韧聚酯有纺土工布自身的应变不超过5％。真正做到了因地制宜的复合防渗层结构设计，使得复合防渗层结构能够发挥出其具有的极低渗透性，有效保护填埋场周边生态环境以及居民健康。

可连续裂解固体废物的微波处理装置 915

 0

本发明涉及微波工业应用领域，指一种可连续裂解固体废物的微波处理装置，解决了现有技术中弯曲波导结构造成的不适宜工业应用的问题。本发明弯曲波导包括波导本体、波导弯曲部、微波输入口、微波输出口，所述波导本体与波导弯曲部串联形成导通的波导腔，所述微波输入口连接波导本体另一端，所述弯曲波导为偶数个，所述波导弯曲部的朝向互相垂直设置。本发明通过波导弯曲部朝向互相垂直设置，使偶数个弯曲波导以最节约空间的结构设置，同时保证微波辐射的方向互相垂直，保证微波能量辐射的均匀性，提升微波加热的均匀性；通过设置倒三角开缝，保证微波尽量多的在被加热腔体中均匀辐射。

有机固体废物处理加工装置 741

 0

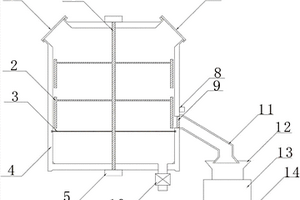

本实用新型公开了一种有机固体废物处理加工装置，包括缸体、搅拌轴和过滤网，所述缸体上侧面设有进气口和进料口，进气口、进料口均设有密闭开关，缸体底部设有出液口；所述搅拌轴垂直固定于缸体中部，搅拌轴下端与缸体底部的驱动装置连接，搅拌轴中部设有搅拌叶片；所述缸体下部内壁设有与横截面平行的固定槽，过滤网外沿安装在固定槽内部，缸体下部侧面设有出料口，出料口上设有密封闸，缸体外部侧壁设有用于控制密封闸的开启和关闭的出料口控制开关；还包括传送通道和肥料加工机，传送通道一端与出料口连通，另一端与肥料加工机的原料口连接，肥料加工机的下部设有成品出口。

固体废料压缩装置 1003

 0

本实用新型涉及压缩装置技术领域，且公开了一种固体废料压缩装置，包括设备主体，设备主体内部安装有压缩装置，设备主体内部设置有自动压缩槽，自动压缩槽一侧固定连接有进料机构，进料机构内部固定安装有控制装置，设备主体内侧面开设有嵌槽，嵌槽内部固定连接于压缩装置，设备主体前侧面开设有出口槽，出口槽内部固定连接于自动压缩槽，压缩装置包括液压杆，液压杆底端固定连接有压缩板，液压杆固定连接于设备主体内顶面，压缩板活动连接于自动压缩槽，压缩板还活动连接于嵌槽内部，自动压缩槽包括转轴，转轴固定连接于出口槽内顶面，转轴外部固定连接有挡板，该实用新型具备工作效率高等优点，解决了压缩效率低的问题。

二级式固体废物粉碎机构 945

 0

本发明公开了二级式固体废物粉碎机构，包括一级粉碎筒和二级粉碎筒，所述一级粉碎筒设置在二级粉碎筒上方，所述一级粉碎筒的上端和下端分别设置有入料口和排料口，所述一级粉碎筒内设置有转轴，所述转轴上设置有切刀，所述二级粉碎筒内设置有两个相互配合的压辊，所述二级粉碎筒的底部设置有出料口，所述二级粉碎筒的顶部在排料口的下方设置有开口，所述排料口上设置有导料筒，所述导料筒穿过开口设置在2个压辊之间间隙的上方。本发明解决了现有设备导致粉碎后的颗粒尺寸过大的问题，同时，筒发明还具有成本低的优点。

多功能固体废物处理设备 570

 0

本实用新型公开了多功能固体废物处理设备,包括支撑板，所述支撑板上设置有装置本体，装置本体内设置有滤板，滤板的底部开设有第一发酵室，装置本体的一侧开设有第二发酵室，所述滤板的顶部设置有转动电机，且转动电机的输出端连接有转动轴，转动轴的另一端延伸至轴承的内部，且轴承安装于安装板上，所述转动电机及安装板的一侧均焊接有控制杆，且控制杆的一端固定安装有控制柄，在切割完成后，可通过控制柄拉高转动电机，而后可利用调节柄拉开活动板，并利用调节柄拉动调节杆在滑槽内作水平方向的移动，将滤板上的大颗粒推入第二发酵室内进行作业，方便了大小颗粒的区分，提高了处理的效率。

放射性固体废物压缩桶 802

 0

本实用新型公开了一种放射性固体废物压缩桶，包括桶体、连接组件和桶盖，桶体包括桶底、桶身、桶顶和桶口，所述桶身的下端与所述桶底的外沿固定连接，桶顶的外沿与所述桶身的上端固定连接，所述桶顶上设置有圆形通孔，所述桶口的下端与所述桶顶的上侧面固定连接，桶盖通过所述连接组件与所述桶口的上端可拆卸连接，所述桶底、所述桶身和所述桶顶在水平面上的投影为矩形，所述桶口、所述桶盖在水平面上的投影为圆形，本实用新型通过将桶体设置成为矩形结构，使其相对于圆形结构，在同样的面积下，方形结构的钢桶在放射性废物收集过程中比圆形结构的钢桶装桶率高50％，同时在后期压缩处理过程中利于压机压缩成方形压饼。

易于回收固体废物的排污装置 773

 0

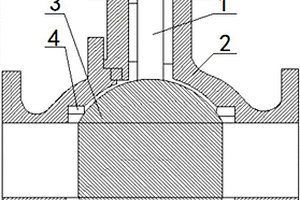

本发明公开了易于回收固体废物的排污装置，包括阀杆、阀体、球体、密封座、垃圾排放门板、密封条、把手，阀体水平方向的中部有通道，阀杆竖直设置在阀体竖直方向的中部，球体设置在阀杆向下的延伸线与通道的交叉处；球体包括球体顶部、球体通道、球体底部、球体隔离件，球体顶部、球体通道、球体底部由上至下依次设置，阀杆的底部与球体顶部连接，在阀杆的控制下，球体通道与阀体水平方向的通道连通；球体隔离件有多个，多个球体隔离件设置在球体通道的出口端面上，且多个球体隔离件之间有间隔且相互平行。本发明通过垃圾排放门板和球体隔离件可以实现对污水中的固体垃圾的拦截，避免固体垃圾在管道内的长期积累造成管道的堵塞。

固体危险废物中镍、镉回收精制的方法 634

 0

本发明公开了一种固体危险废物中镍、镉回收精制的方法。本发明的方法是针对含镍、镉重金属危险废物处置过程中的镍、镉含量较高并含少量镁、钙、铁的碳酸镍、碳酸镉半成品，用含碳还原剂对该半成品还原，然后经酸浸，通过控制条件使体系中氧化镉溶解而金属镍不溶，从而实现镍、镉分离，分离出的金属镍经1600℃融化成镍锭产品，品位在99％以上；溶解得到的Cd2+溶液进入车间流程用碳酸钠将其沉淀，可得CdCO3产品，其纯度高于98％。本发明的方法大大减少了能耗及环境污染，且流程短、条件易控制；原料中所含的物质不需要特别净化，减少了工序流程即可得到纯度较高的产品；还原剂的选择方便，结合生产，成本低。

固体废弃物裂解设备 924

 0

本实用新型提供了一种固体废弃物裂解设备，涉及废弃物处理技术领域，括固定板、燃气灶、燃气管、燃气罐、支撑架、交流电机、转轴、裂解筒、隔热块、加热卷筒、分隔筒、收集环、隔热层、出料管和分隔环，固定板的中间贯穿固定有燃气灶，燃气灶的底部嵌入设置有燃气管，燃气管的底部嵌入设置在燃气罐的顶部。本实用新型中的加热卷筒快速的转动，加热卷筒能够搅动裂解筒内部的原料，使原料均匀快速的受热，加热卷筒的表面积大于传统平面的加热板，进而增加加热效率，同时加热卷筒快速转动过程中，原料融化成液态会通过加热卷筒与裂解筒底部缝隙流出，使原料快速的排出裂解筒，具有加热均匀、加热效率高的优点。

固体废物金属元素测定的微波消解方法 701

 0

本发明公开了一种固体废物金属元素测定的微波消解方法；操作时，称取固体样品置于微波消解罐中，用少量水润湿后加入优级纯过氧化氢；待样品不再产生气泡后，再补加少量优级纯过氧化氢；放置后，先加优级纯浓盐酸，再缓慢加入优级纯浓硝酸、优级纯氢氟酸，若有剧烈化学反应，待反应结束后再将消解罐中密封，升温程序进行消解；微波消解后的样品需冷却至室温后取出，用蒸馏水将消解罐中的全部内容物转移至聚四氟乙烯坩埚中，置于电加热板上加热，内容物呈粘稠状，取下坩埚稍冷，加入优级纯硝酸加热溶解残渣至试验液清亮，冷却后转移至容量瓶定容待测。本发明能够能够解决原有方式消解不彻底，样品消解后有未消解彻底的黑色颗粒等问题；质控样检测好，加标回收率高。

固体废物再利用处理机械及处理方法 1065

 0

本发明提供了一种固体废物再利用处理机械及处理方法，涉及矿业开采技术领域，包括倾斜固定的过滤板，所述过滤板的顶端中部等间距开设有若干个贯通的菱形孔，所述过滤板的底端设有直立于底面的支撑机架，所述支撑机架固定安装于地面，所述过滤板左端设置有向上弯曲的导流弯板；本发明通过在废水处理箱内部的储水仓底面设置有倾斜的导流斜面，通过导流斜面使储水仓内沉淀的泥沙导流斜面的倾斜向面低端开设的储屑槽内流动，通过储屑槽进行收集，收集到一定量时，通过储屑槽其中一侧壁开设有的排屑口进行排屑，将储屑槽内的泥沙进行清理干净，减少污水内泥沙的含量，提高污水的洁净性。

固体废物铜、镍的回收方法 943

 0

本发明公开了一种固体废物铜、镍的回收方法，属于含重金属危险废物处理及金属回收技术领域。将含镍、镉重金属危险废物经酸化制浆；将浆料放入第一电解池中进行电解，分离出铜和第一滤液；用黄钠铁矾除铁和铬，再将第二滤液；放入容器中，加入微生物进行培养吸附，得到混合物，再将混合物放入第二电解槽中进行电解并过滤得到镍粗品。本发明采用电解铜，且采用阳极板为钛涂钌铱板，通过特定的电极间距和电压，提高了铜的电解效率，能够使回收率达到99％，能够快速分离出金属镍，且金属镍的纯度高，分离效率好，分离效果能够达到85％,左右，且降低了能耗。

固体废弃物过滤装置 1018

 0

本实用新型公开了一种固体废弃物过滤装置，包括过滤箱和底座，所述过滤箱内从上至下设有旋转桶、滤网、坡道，旋转桶侧面邻近底端设有红外发射器，过滤箱内上方设有相对应的红外接收器，滤网与坡道均倾斜设置，过滤箱外侧设有与滤网相对应的超声波换能器，过滤箱内上方中部设有排气扇。所述旋转桶内设有锥形空腔，空腔至外表面均匀分布有若干筛框，旋转桶侧面邻近顶端设有与红外发射器位置相对应的进料口，进料口上设有舱门。本实用新型能在不破坏废弃物的前提下进行多级过滤，能够减少在过滤过程中产生的尘埃，采用超声波过滤，过滤效果好。

从铝制品企业固体废物中回收氢氧化镁的装置和方法 968

 0

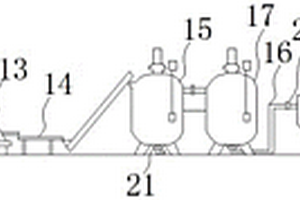

本发明公开了一种从铝制品企业固体废物中回收氢氧化镁的装置和方法，涉及回收氢氧化镁技术领域，用于解决现有技术中不能从废弃物中快速高效的得到镁元素，从而影响到对镁元素回收利用效果的问题，该装置包括第一回转式烘干机和破碎机，所述破碎机的输出口通过输送装置连接有筛分机，所述筛分机的输出口通过输送装置连接有第一反应釜，所述第一反应釜通过管道连接有第二反应釜，所述第二反应釜的输出口通过管道连接有分离机，所述分离机的输出口通过输送装置连接有第二回转式烘干机，所述管道上设有泵和阀门，本发明可以更加快速高效的从废弃物中得到镁元素，从而可以对镁元素进行更加有效的回收利用。

移动式固体废物处理设备 618

 0

本实用新型公开了一种移动式固体废物处理设备，其结构包括炉体，所述炉体上设置有挡板、推动器和输料管，所述挡板通过焊接于所述炉体内部的左侧相连接，所述推动器通过铆钉与所述炉体底部的左侧相连接，所述输料管通过焊接于所述炉体的左上方相连接；所述推动器的上端设置有推动杆，所述推动杆的上端设置有挡料板；输料管的上方设置有低温干化炉，所述低温干化炉上设置有搅拌电机、联轴器和电磁阀，所述搅拌电机通过铆钉与所述低温干化炉的上端相连接，所述联轴器通过铆钉与所述低温干化炉内部上壁的中间处相连接。本实用新型实现了自动控制放料的效果，增强了对废料放出量的控制效果，提高了放料控制的便捷性。

固体废物破碎除尘装置 652

 0

本实用新型涉及除尘装置技术领域，尤其是一种固体废物破碎除尘装置，包括箱体和铰接在所述箱体上的密封门，在箱体顶面设有出气口，底面设有进气口，在箱体内壁上设有两层托板，每层托板上均放置有安装板，安装板上均开设有一个圆形口，在两块所述安装板之间、且沿着圆形口的边缘间隔设有若干绝缘杆，绝缘杆的两端均与安装板固定；在绝缘杆的外侧围设有一层静电除尘网；在箱体的顶面设有放置口。本实用新型中，将带有粉尘的气体从进气口进，从出气口出，在箱体内的烟气得到静电除尘网的吸附，让流出的气体得以净化，并且该固体废物破碎除尘装置还方便清理。

可压缩固体废物的垃圾箱 638

 0

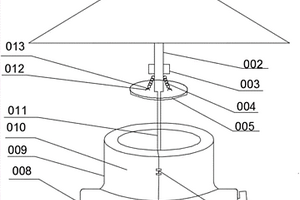

本发明公开了一种可压缩固体废物的垃圾箱，涉及景区固体垃圾处理设备技术领域，解决了景区固体垃圾占用体积大的技术问题，本发明包括圆形垃圾箱主体，固定设置于垃圾箱主体内的支撑杆，所述的垃圾箱主体外围设置有座椅，所述的支撑杆顶部设置有遮阳伞，所述支撑杆中部设置有弹簧杆，所述的支撑杆底部设置有顶柱筒，所述的弹簧杆外设置有资料盒和固定锁链，所述的弹簧杆内设置有两根大弹簧，所述的大弹簧的顶端固定于弹簧杆顶部，底端连接压盘，压盘上设置有固定环，所述的顶柱筒连接一个杠杆结构，杠杆结构包括支点和支架，所述的支架端部设置有脚踏板，通过大弹簧和杠杆结构可实现压盘上下运动压缩固体垃圾从而节省空间的功能。

等离子体固体废物处理装置 946

 0

本发明及废物处理技术领域，尤其涉及一种等离子体固体废物处理装置，包括等离子体电源、等离子熔炉外壳以及设置在等离子熔炉外壳上侧方的进料口，等离子熔炉外壳内中部设置有搅拌轴垂直固定于等离子熔炉外壳内中部，搅拌轴下端与等离子熔炉外壳底部的驱动装置连接，搅拌轴上设置有若干个旋转刀片，等离子熔炉外壳内设置有至少二个放电电极，等离子熔炉外壳上设置有供放电电极从中引出与壳外等离子体电源电连接的绝缘柱，等离子熔炉外壳底部设置有玻璃状残余物出口和液态金属出口，等离子熔炉外壳上侧方设置有出气口，以及与出气口连通的过滤装置。本发明具有处理彻底，无二次污染，工作效率高的优点。

磷石膏固体废渣煅烧后余热回收装置 813

 0

本实用新型涉及磷石膏领域，且公开了一种磷石膏固体废渣煅烧后余热回收装置，包括机壳，所述机壳的一侧固定连接有进气管，所述机壳的一侧固定连接有进气阀，所述机壳的内壁固定连接有固定板，所述固定板的一侧固定连接有第一导热水箱，所述机壳的顶部固定连接有注水管，所述第一导热水箱的底部固定连接有过水管，所述机壳的内壁固定连接有支撑板，所述支撑板的底部固定连接有第二导热水箱，所述机壳的底部固定连接有排水阀。该磷石膏固体废渣煅烧后余热回收装置，可以达到该装置节能效果好的作用，通过回收的余热气体对储存水进行快速加热，并以此充分利用余热达到节能的效果，避免余热气体的流失导致能源的浪费问题，满足了人们的使用需求。

建筑固体废弃物再利用装置 720

 0

本实用新型提供了一种建筑固体废弃物再利用装置，包括：机架、罩壳、进料箱；所述罩壳固定设置在机架上，且罩壳的一端与进料箱通过焊接方式相连接；所述转轴设置在机架上，且转轴贯穿罩壳与机架通过轴座相连接；所述转轴的一端设置有驱动电机，且驱动电机通过皮带组件与转轴相连接；所述罩壳的内部设置有第一筛筒及第二筛筒，且第一筛筒及第二筛筒通过连杆与转轴固定连接；所述转轴的另一端设置有进水管，且进水管与转轴通过轴承相连接；通过对一种建筑固体废弃物再利用装置的改进，具有结构合理，运行稳定可靠，使用方便，节能环保的，保证物料品质的优点，从而有效的解决了现有装置的问题和不足。

盐雾试验机废气的固体吸附装置 626

 0

本发明公开了一种盐雾试验机废气的固体吸附装置，涉及产品性能测试产生的废气处理领域，包括酸性烟雾吸附箱以及第一抽风机，所述酸性烟雾吸附箱由上下设置的上盖和箱体组成，所述箱体内装有吸附剂，所述吸附剂上方设有缓冲层；所述上盖上设有放空管，所述第一抽风机包括进风管和出风管，所述进风管与盐雾试验机的内腔相连，所述出风管的出口设置在箱体的底部，出风管的出口处设有棉团；酸性盐雾试验完毕后，开启抽风机，将盐雾试验箱体内腔中的酸性烟雾吸入酸性烟雾吸附箱中，酸性烟雾吸附箱中的吸附剂将酸性烟雾中的酸性成分吸附掉，从而避免了酸性烟雾的直接排空，有效解决了现有技术中因盐雾试验箱中的酸性盐雾引起的工作环境差的问题。
