湖南长沙有色金属复合材料技术理论与应用

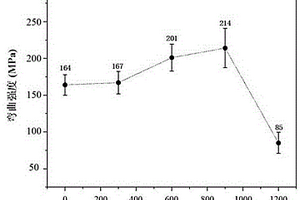

具有双界面相的透波陶瓷基复合材料及其制备方法 810

 0

本发明公开了一种具有双界面相的透波陶瓷基复合材料及其制备方法，包括以下步骤：将氮化物纤维制成预制体并排胶处理，以环硼氮烷液体为先驱体，采用化学气相沉积工艺在氮化物纤维预制体表面沉积氮化硼涂层；将所得含氮化硼涂层的纤维预制体浸渍全氢聚硅氮烷溶液，水解转化得到具有双涂层的纤维预制体；采用溶胶‑凝胶法将含双涂层的纤维预制体浸渍硅溶胶，在一定温度下重复浸渍‑烘干‑后处理，待预制体交联后在惰性气氛中烧结，循环数次后得到具有双界面相的透波陶瓷基复合材料。该方法制备的复合材料具备优异的力、热、电综合性能，有望应用于高马赫数飞行器的高温透波部件。

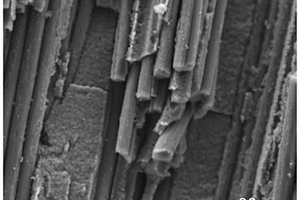

碳化硅基复合材料的制备方法及其应用 989

 0

本发明公开了一种碳化硅基复合材料的制备方法及其应用。一种碳化硅基复合材料的制备方法，包括以下步骤：(1)将SiC粉末制备成陶瓷浆料；(2)对碳纤维进行一至多层塑型，每层塑型后所得的碳纤维需在所述陶瓷浆料中浸渍并干燥；(3)对步骤(2)所得产物进行热处理，该碳化硅基复合材料的制备方法具有制备周期短、制备出的材料的孔隙率较低、热导率高、结晶程度高、高温条件下具有良好的力学性能等优点。

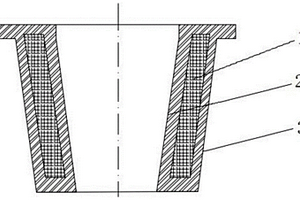

石英纤维/炭纤维增强炭基复合材料导流筒及其制备方法 592

 0

本发明提供了一种石英纤维/炭纤维增强炭基复合材料导流筒及其制备方法，属于单晶硅炉及炭基复合材料制备技术领域。该导流筒由导流筒预制件经固化定型、化学增密、高温石墨化制备而成。导流筒预制件的中间层为炭纤维，内外表面层为石英纤维组成，分别采用炭纤维平纹布或斜纹布或无纬布加短炭纤维网胎交替叠层针刺或石英纤维无纬布+短石英纤维网胎交替叠层针刺而成。所得石英纤维/炭纤维增强炭基复合材料导流筒强度高，内外表面由石英纤维+碳化硅界面层+基体炭组成，可以有效降低或避免导流筒内外表面层与硅蒸气反应，能提高导流筒的使用寿命50％以上，适合高效单晶炉导流筒的批量生产。

单向纤维增强复合材料中纤维随机分布生成方法 797

 0

本发明属于机械工程技术领域，具体涉及单向纤维增强复合材料中纤维随机分布生成方法。包括以下步骤：(S1)在纤维增强复合材料横截面上生成第一根纤维；(S2)生成第一根纤维的邻近纤维，定义第一根纤维的邻近纤维为第二代纤维；(S3)按照步骤(S2)中的生成第一根纤维的邻近纤维方法，逐一对第二代纤维中的每一根纤维进行处理，生成邻近纤维，定义为第三代纤维；依次逐代生成邻近纤维，直到某一代的纤维的圆心全部都在纤维增强复合材料横截面区域外，结束该生成过程。本发明能模拟纤维分布的随机特征，并且可以将纤维体积比提升至70％以上，在不改变纤维随机特征的前提下实现较少采样，提高了运算效率，减少了时间。

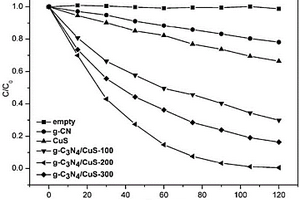

p-n结构的多孔氮化碳/硫化铜的光催化复合材料及其制备方法 801

 0

本发明涉及一种多孔氮化碳/硫化铜的光催化复合材料及其制备方法；属于光催化材料制备技术领域。本发明所设计的光催化材料由多孔氮化碳和硫化铜构成；所述硫化铜均匀分布在多孔氮化碳的表面以及孔隙内。本发明以含氮的化合物尿素为前驱体，经过高温煅烧，热聚反应制备多孔氮化碳；再将获得氮化碳加入去离子水中超声一定时间获得氮化碳悬浮液，在加入一定质量的结晶硝酸铜继续超声一定时间得到蓝色悬浮液，然后再加入一定量硫代乙酰胺溶液，继续保温一定时间后空冷至室温。对获得沉淀物用去离子水酒、精离心洗涤后干燥获得多孔氮化碳/硫化铜复合材料。本发明所采用的方法环保，高效，制备的复合材料具有明显的光催化效果，具有良好的应用前景。

一维纳米尺度聚间苯二胺/链霉菌复合材料及其制备和应用 631

 0

本发明公开了一种一维纳米尺度聚间苯二胺/链霉菌复合材料及其制备和应用，属于有机高分子/生物复合材料制备及其水处理研究领域。本发明以细菌—链霉菌培养产物为基体，通过表面聚间苯二胺原位定向聚合，制备得到一维纳米尺度聚间苯二胺/链霉菌复合材料。该方法能有效的将富含氨基官能团的聚间苯二胺纳米粒子结合在菌体表面，产物形貌均匀，极大地提升了聚间苯二胺的分子利用率，对水体中的Cr(VI)有高效的去除效果，可达到718.32mgg?1。本发明提出的复合吸附材料制备工艺简单，原材料来源广泛且成本低，无二次污染，具有良好的工业应用前景。

特殊壳层结构石墨基碳负极复合材料及制备方法 914

 0

本发明属于化学电源材料技术领域，具体为一种特殊壳层结构石墨基碳负极复合材料及其制备方法和应用。将石墨通过微孔化、浸渍、气相沉积和热解碳包覆等过程，制备一种具有特殊壳层结构的石墨基碳负极复合材料，具体为石墨//纳米碳管或碳纤维/金属/热解碳的核//壳结构。本发明的优点体现在：通过原位生长纳米碳管或碳纤维，钉扎在石墨和无定形热解碳壳层间；同时，利用独特的热解碳源，使石墨表面碳包覆率达100%，提高复合材料核壳结构导电性和稳定性，进而提高材料大倍率充放电性能和循环性能。这种特殊壳层结构的改性石墨类材料结构稳定、容量高、倍率和循环性能好，可以用作小型锂离子电池和大电流充放电锂离子动力电池负极材料。

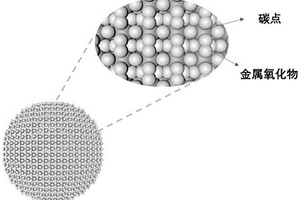

碳点调控的金属氧化物-碳复合材料及其制备方法和应用 754

 0

本发明公开了一种碳点调控的具有类石榴籽排布结构的金属氧化物‑碳复合材料，该复合材料由碳点颗粒和金属氧化物颗粒组成，金属氧化物与碳点相互均匀嵌布。该复合材料同时具有碳点的荧光特性与金属氧化物的特性。本发明还提供了该复合材料的制备方法，通过将金属盐前驱体和碳点均匀分散在有机溶剂中,在密封条件下加热进行反应得到金属氧化物‑碳复合材料。该方法原料易得、制备工艺简单、制备时间短，具有普适性。

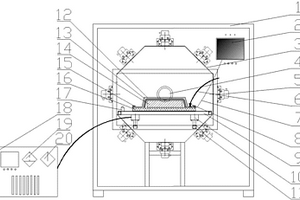

含正多边形截面的棱柱形微波腔的复合材料固化装置 587

 0

本发明提供一种含正多边形截面的棱柱形微波腔的复合材料固化装置，装置包括截面呈正多边形的棱柱形微波腔体、微波发生器、振动气锤、物料托板和抽真空部件；所述正多边形为五边至十二边之间，且棱柱体的侧面上各设置有一根裂缝天线，所述微波发生器向微波腔体内发送微波用于为所述复合材料供热，所述物料托板设置在微波腔体内，物料托板上用于直接或间接放置复合材料待处理制件；所述振动气锤为能向所述物料托板和复合材料提供5000Hz以下振动频率的振动以及能提供2g以上竖直方向的振动加速度的振动的振动气锤。本发明所述装置可以使得复合材料预浸料在大气压下固化得到性能优良的制件。

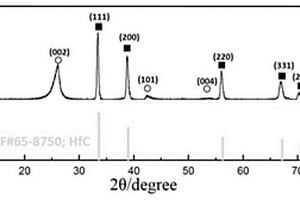

新型多元单相超高温陶瓷改性碳/碳复合材料及其制备方法 588

 0

本发明公开了一种新型多元单相超高温陶瓷改性碳/碳复合材料及其制备方法，所述的复合材料按体积百分数计含量如下：碳纤维20～45％；热解碳层15～40％；多元单相碳化物Hf_xZr_yTi_zC陶瓷相30～55％，其中，x＝0.10～0.65，y＝0.3～0.65，z＝0.05～0.25，x+y+z＝1；具体包括如下步骤：(1)将碳纤维预制体进行高温热处理后，置于化学气相沉积炉内沉积热解碳层，制备出多孔的碳/碳复合材料；(2)将沉积有热解碳层的碳/碳复合材料置于铪锆钛混合粉上，通过高温熔渗法制备得到Hf_xZr_yTi_zC多元单相碳化物超高温陶瓷改性的碳/碳复合材料。

钠离子电池碳/碳复合材料及其制备方法 586

 0

本发明公开了一种钠离子电池碳/碳复合材料及其制备方法；该碳/碳复合材料由无定形多孔碳层包覆石墨化多孔碳颗粒构成，其制备方法是将含金属盐和有机配体的水系溶液通过水热法合成金属有机框架材料；所述金属有机框架材料分散在水性碳溶液中，通过水热反应制备碳包覆金属有机框架复合材料；所述碳包覆金属有机框架复合材料进行碳化，酸洗，即得；制得的碳/碳复合材料作为钠离子电池负极具有优异的长循环稳定性能和良好的倍率性能等，且其制备方法简单，成本低廉，具有广阔的工业化应用前景。

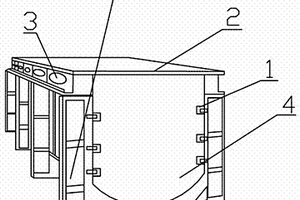

新型复合材料电缆沟的装置 658

 0

一种新型复合材料电缆沟装置，包括组装式电缆运行槽、复合材料电缆支架、电力盖板，所述组装式电缆运行槽横切面呈U型，所述复合材料电缆支架设在所述组装式电缆运行槽侧壁上，所述复合材料电缆支架通过螺栓与所述组装式电缆运行槽进行连接，所述组装式电缆运行槽上每隔30米—50米安装有排气口。本实用新型结构简单，维护简便，使用寿命长，工程造价低，有利于工业化的生产。

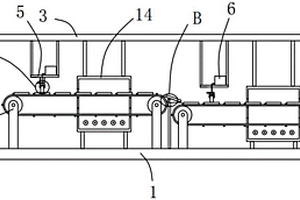

碳复合材料加工设备 598

 0

本实用新型提供一种碳复合材料加工设备。碳复合材料加工设备，包括：底板；四个支撑架，四个所述支撑架均固定安装在所述底板的顶部；顶板，所述顶板固定安装在四个所述支撑架的顶端；两个传送带，两个所述传送带均固定安装在所述底板的顶部；两个安装架，两个所述安装架均固定安装在所述顶板的底部，两个所述安装架分别位于两个所述传送带的上方；两个添加机构，两个所述添加机构分别固定安装在两个所述安装架上，所述添加机构包括料箱、阀门和连接管，所述料箱固定安装在所述安装架上。本实用新型提供的碳复合材料加工设备具有使用方便、操作简单、能够自动对块状或板状炭复合材料涂抗氧化涂层的优点。

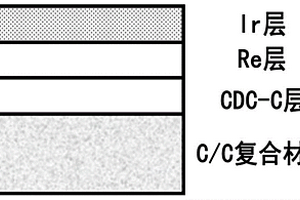

C/C复合材料表面碳化物衍生碳/铼/铱涂层及其制备方法 827

 0

一种本发明的C/C复合材料表面碳化物衍生碳/铼/铱涂层及其制备方法，涂层以C/C复合材料为基体，在C/C复合材料表面由下至上依次设有碳化物衍生碳层、铼涂层和铱涂层，制备方法包括在C/C复合材料基体上制备纯Si层、经热处理制得SiC层、再经氯气刻蚀成碳化物衍生碳层，在碳化物衍生碳层上先后沉积铼涂层和铱涂层，即得。本发明的碳化物衍生碳/铼/铱涂层能够完美兼顾涂层结合、涂层基体热失配缓解以及涂层体系高温热化学兼容性，具有广泛应用前景。

耐电烧蚀耐磨减磨铜基复合材料及其制备方法 844

 0

本发明提供了一种耐电烧蚀耐磨减磨铜基复合材料，原料包括Sn、Pb、Cr、C、TiB₂和铜。本发明还提供了上述复合材料的制备方法。本发明的耐电烧蚀耐磨减磨铜基复合材料中，石墨采用镀铜石墨粉添加，由于石墨表面的铜层可以降低其与铜合金粉之间的界面能和密度差，使其在复合材料中的分布更加均匀。制备方法中，通过感应快速加热来实现加热，然后进行均温，不仅缩短了加热时间，节省了能耗，还可以实现均温加热，避免了普通感应加热时间长导致的集肤效应和包套破损，同时避免了因粉末导热性能差而不能实现横断面均温的问题。

硝酸铈（Ⅲ）掺杂聚苯胺/银纳米复合材料及其制备方法 719

 0

本发明公开了一种硝酸铈（Ⅲ）掺杂聚苯胺/银纳米复合材料及其制备方法，该复合材料是由硝酸铈（III）和纳米银通过共轭配位吸附在聚苯胺链上构成的三元有机结合体，制备方法是先通过还原法制备纳米银，再通过苯胺的聚合将纳米银和硝酸铈（III）复合，即得；该制备方法简单、成本低、产率高，可以工业化生产，制得的复合材料热稳定性，导电性和耐腐蚀性能都比聚苯胺/银二元复合材料的有很大的提高，具有广泛的应用潜力。

透明耐水植物纳米纤维复合材料的制备方法 1082

 0

一种透明耐水植物纳米纤维复合材料的制备方法，首先利用纳米纤维悬浮液失水形成氢键相互结合成致密的纤维薄膜，再利用热固性环氧树脂，将单层薄膜层积成目标厚度的高强质轻复合材料。利用本发明方法制备的层积复合材料具有优异的力学性能，比强度高，耐候、耐热性好，绿色环保，是一种非常有潜力的生物质纳米复合材料。

纳米铂/二氧化钛纳米管阵列复合材料的制备方法 646

 0

本发明公开了一种纳米铂/二氧化钛纳米管阵列复合材料的制备方法，该方法通过阳极氧化法在钛片表面制备二氧化钛纳米管阵列；先将所得的表面含二氧化钛纳米管阵列的钛片用碱溶液浸泡，再在酸溶液中浸泡，得到二氧化钛纳米管阵列表面活化的钛片；将上述二氧化钛纳米管阵列表面活化的钛片置于Pt(NH3)4Cl2溶液中浸泡，制得纳米铂/二氧化钛纳米管阵列复合材料前驱体；所得的纳米铂/二氧化钛纳米管阵列复合材料前驱体用NaBH4溶液还原反应后，即得；该方法制得的纳米铂/二氧化钛纳米管阵列复合材料负载的铂纳米颗粒粒径小，负载量大且分布均匀；该制备方法简单、反应条件温和、成本低，可以工业化应用。

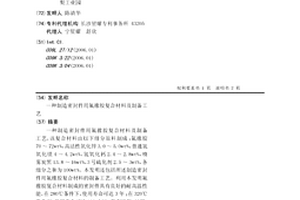

制造密封件用氟橡胶复合材料及制备工艺 854

 0

一种制造密封件用氟橡胶复合材料及制备工艺，该复合材料由以下组分原料制成：氟橡胶70～72wt%，高活性氧化锌3.0～5.0wt%，普通氢氧化镁4～4.2wt%，氢氧化钙2.4～2.8wt%，喷雾炭黑13.8～16wt%，3号硫化剂2.5～3wt%，各组分之和为100wt%。本发明还包括所述制造密封件用氟橡胶复合材料的制备工艺。利用本发明氟橡胶复合材料制成的密封件具有良好的耐高温性能，在280℃条件下，使用寿命可达3年；在320℃条件下，使用寿命可达100小时；具有环保、耐用、安全等特点。

耐高温氧化铝-氧化硅气凝胶隔热复合材料的制备方法 707

 0

耐高温氧化铝-氧化硅气凝胶隔热复合材料的制备方法,其包括如下操作步骤:(1)Al2O3溶胶配制;(2)SiO2溶胶配制;(3)Al2O3-SiO2溶胶的制备;(4)含SiC涂层增强纤维的制备;(5)将含SiC涂层的增强纤维毡或纤维预制件与Al2O3-SiO2溶胶混合;(6)老化;(7)超临界流体干燥处理。使用本发明制备之Al2O3-SiO2气凝胶复合材料,使用温度可达1200℃,同时具有良好隔热性能和力学性能。

碳酸亚铁/石墨烯复合材料及其制备方法和应用 1002

 0

本发明涉及无机材料技术领域，公开了一种用于锂离子电池负极材料的碳酸亚铁／石墨烯复合材料的制备方法，其包括，步骤一：将石墨烯材料、水溶性亚铁盐、尿素与水形成悬浮液；其中，所述石墨烯材料与所述水溶性亚铁盐的质量比为0.02～0.2∶1；所述尿素与所述水溶性亚铁盐的物质的量浓度之比为20～100∶1；步骤二：将所述悬浮液置入反应釜中，控制温度为100～180℃进行水热反应4～12h，获得碳酸亚铁／石墨烯复合材料。本发明还提供这种碳酸亚铁／石墨烯复合材料为负极材料制备的锂离子电池。本发明采用低温水热合成碳酸亚铁／石墨烯负极材料，比容量高、循环性好，应用于锂离子电池负极材料具有很好的发展前景。

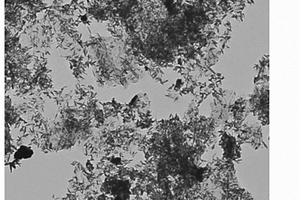

二硫化钴/炭复合材料及其制备方法和应用 696

 0

本发明公开了一种二硫化钴/炭复合材料及其制备方法和应用。将多孔炭材料置于钴盐溶液中进行浸渍，再加入硫源溶液进行硫化反应，得到硫化反应液；将硫化反应液转入高压反应釜内进行水热反应，得到前驱体材料；将前驱体材料在隔氧条件下进行热处理，即得二硫化钴/炭复合材料。该复合材料的稳定性好，吸附单质汞的活性位点多、活性高，对二氧化硫耐受性好，特别适合用于有色冶炼含高浓度二氧化硫烟气中单质汞脱除，且其制备方法操作简单、流程短，条件温和，有利于大规模生产。

铝合金基复合材料及其制备方法 756

 0

本发明涉及一种铝合金基复合材料的制备方法，包括以下步骤：S1.将Cu粉与Al粉按比例混合，得到混合粉末，所述混合粉末中，Cu粉与Al粉的质量比为3：2‑5：2；S2.采用冷喷涂工艺，在铝合金基体的表面进行混合粉末的喷涂，得到初成品；S3.对所述初成品进行退火处理，得到成品。该方法工艺简单，成本较低，能够在保证铝合金基体强度的前提下大幅度提高复合材料的导电性能。除此之外，本发明还提供一种由该方法制备出的铝合金基复合材料，同样具有上述技术效果。

TiC强化CoCrNi中熵合金复合材料及其制备方法 671

 0

本发明涉及一种TiC强化CoCrNi中熵合金复合材料及其制备方法，所述复合材料组成按摩尔百分比为Co_xCr_yNi_z(TiC)_v，其中，x、y、z取值范围均为29.41％～32.26％，v的取值范围为3.22％～11.77％。本发明提供的TiC强化CoCrNi中熵合金复合材料具有优异的力学性能，其压缩屈服强度和断裂强度分别可达920Mpa和1900Mpa，且压缩断裂应变仍可达31％，与铸态CoCrNi中熵合金相比相比，其强度大幅提高。

C/C-Cu复合材料的制备方法 790

 0

本发明属于电力机车用受电弓滑板材料制备技术领域，公开一种C/C‑Cu复合材料的制备方法。该方法首先在铜网表面制备Ti‑Ta层，然后以无纬炭布、碳纤维网胎、石墨和Ti‑Ta铜网作为基本原材料，采用接力式针刺的方法进行炭纤维针刺整体毡的制备，得到2.5D炭纤维针刺整体毡，再进行化学气相沉积热解碳处理和聚合物浸渍‑炭化处理，最终得到具有低电阻率、优良机械性能的成品。本发明有益效果在于解决了现有金属型碳纤维滑板Cu/C不润湿，导致复合材料中Cu/C界面不佳的问题，提供了一种具有低电阻率、优良机械性能的C/C‑Cu复合材料的制备方法。

高熵合金把持磨料颗粒的复合材料及其制备方法和应用 912

 0

本发明涉及一种高熵合金把持磨料颗粒的复合材料及其制备方法和应用，属于高熵合金应用技术领域。本发明所述高熵合金以胎体的形式把持磨料颗粒。所述高熵合金以原子百分比计由下述组分组成：Fe10％～30％；Co10％～30％；Cr10％～30％；Ni10％～30％；Cu10％～30％；Mo0～8％。其制备方法为：按设计组分配取给高熵合金原料粉末后，采用气雾化法和机械合金化法制备的高熵合金粉末，然后结合SPS工艺，得到性能优良的复合材料。所述复合材料特别适用于用作刀头。本发明首次将高熵合金作为胎体用于把持磨料颗粒；其组分设计合理，制备工艺科学、可控所得产品性能优良，便于大规模的工业化应用。

生物炭负载热活化含铁矿物复合材料的制备和应用 628

 0

本发明涉及一种生物炭负载热活化含铁矿物复合材料的制备和应用，本发明将热活化含铁矿物负载在生物炭表面。其制备的具体步骤为：先将对含铁矿物和生物质材料进行破碎，然后按一定质量比混合均匀，再将均匀混合物压制成型，置于还原性气氛下进行焙烧，自然冷却，厌氧气氛下研磨成细粉，即获得生物炭负载热活化含铁矿物复合材料。本发明的制备的生物炭负载热活化含铁矿物复合材料具有比表面积大、稳定性强、具有较强的氧化还原活性等特点，与生物炭或热活化含铁矿物相比对水溶液、土壤中重金属离子的去除或者稳定化效果有显著的提升作用，可以用于水体、土壤中重金属污染的治理。

玻璃钢复合材料及其制备方法 1040

 0

本发明公开了一种玻璃钢复合材料，其特征在于，由如下重量份的各原料制成：乙烯基苯磺酸基聚酰胺30‑40份、乙烯基三唑基三嗪基聚酰胺20‑30份、双(3‑三甲氧基硅丙基)富马酸酯修饰玻璃纤维8‑12份、1,2,2‑三氟乙烯基三苯基硅3‑6份、端乙烯基聚二甲基硅氧烷1‑2份、聚酰亚胺纤维3‑5份、引发剂0.3‑0.8份。本发明还公开了所述玻璃钢复合材料的制备方法。本发明公开的玻璃钢复合材料耐热性好，机械性能、耐老化性能优异，耐磨性、耐水性、抗氧化性和阻燃性能佳。

石英纤维/炭纤维增强炭基复合材料坩埚及其制备方法 630

 0

本发明提供了一种石英纤维/炭纤维增强炭基复合材料坩埚及其制备方法，属于单晶硅炉及炭基复合材料制备技术领域。该坩埚由坩埚预制件经固化定型、化学增密、高温石墨化制备而成。坩埚预制件的中间层为炭纤维，内外表面层为石英纤维组成，分别采用炭纤维平纹布或斜纹布加短炭纤维网胎交替叠层针刺或石英纤维无纬布+短石英纤维网胎交替叠层针刺而成。所得石英纤维/炭纤维增强炭基复合材料坩埚强度高，内外表面由石英纤维+碳化硅界面层+基体炭组成，可以有效降低或避免坩埚内外表面层与硅蒸气反应，能提高坩埚的使用寿命50％以上，适合高效单晶炉坩埚、埚帮的批量生产。

高质量活性的三维分级多孔复合材料、制备方法及其应用 566

 0

本发明公开了高质量活性的三维分级多孔复合材料、制备方法及其应用，该高质量活性的三维分级多孔复合材料以生物质水凝胶经碳化后形成碳气凝胶和通过氮掺杂源与单原子金属离子的配位作用形成的稳定的单原子/氮共掺杂材料；所述单原子/氮共掺杂材料中，碳气凝胶丰富微孔和纳米褶皱可以轻易地捕获单原子，从而获得原子级分散的金属活性位点。该材料具有优异的在碱性条件下的析氢性能,证明该掺氮生物质碳气凝胶负载Ru金属单原子的三维分级多孔复合材料催化剂的独特性和优异性,并且可为电解水的研发及生产产生积极的指导作用。
