本发明公开了一种铝基层状复合材料及其制备方法和应用。一种铝基层状复合材料,包括铝片层以及设于其表现的润滑层;所述润滑层厚度为所述铝片层厚度的10~25%;所述润滑层的原料为铝合金,抗拉强度为80~100MPa;所述铝片层的原料的抗拉强度为110~140MPa。本发明的铝基层状复合材料,通过铝片层和润滑层硬度、厚度的搭配,可在保证钻孔精度的前提下,使润滑层取代传统的树脂薄膜;因此当铝基层状复合材料用作润滑铝板时,可提升散热能力、节约后续流程和成本,且更加环保。

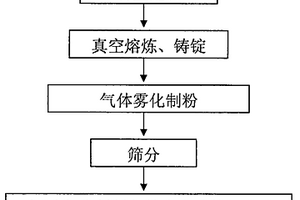

一种碳/碳复合材料与钛合金连接用合金及其制备方法,包括下述步骤:1)按合金元素重量百分比:Cu?36~64%、Ag?32~60%、Cr?2~6%、Ti?2~10%配制合金原料;2)在1320~1600℃、小于10Pa的真空度下感应熔炼、浇铸成锭;3)采用气体雾化制粉方法,在1320~1600℃、小于10Pa的真空度下重熔、制粉、筛分,即得本发明的碳/碳复合材料与钛合金连接用合金。采用本发明制备的连接用合金能够改善碳/碳复合材料和钛合金的化学、物理相容性,促进碳/碳复合材料和钛合金的连接。

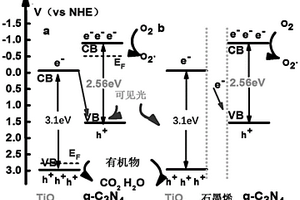

本发明公开了土壤修复用类石墨相氮化碳复合材料及其制备方法与应用。该复合材料包括以下原料:二氧化钛材料、石墨烯材料和g‑C3N4材料;所述g‑C3N4材料为片层材料;所述二氧化钛材料为二氧化钛纳米颗粒;所述石墨烯材料表面分布有g‑C3N4材料;所述石墨烯材料表面分布有二氧化钛材料。该复合材料利用石墨烯材料和g‑C3N4材料较大比表面积实现了对有机大颗粒的吸附;同时石墨烯材料、g‑C3N4材料和二氧化钛材料形成异质结,实现了对土壤中有机污染物的降解,光照4h土壤中污染物的降解率达到90%以上。

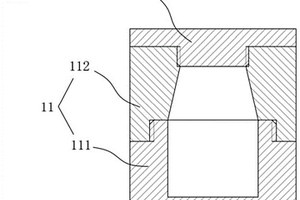

本发明提供了一种碳/碳复合材料坩埚及其制备方法、晶体生长炉,其中坩埚包括坩埚体;坩埚体具有用于置物的腔体,坩埚体的侧壁包括表层和里层,表层包裹于所述里层的外部,表层和所述里层的材质均为碳/碳复合材料;坩埚体的侧壁厚度沿坩埚体的轴向自腔体的底部至腔体的敞口处的方向上逐渐增大;里层的密度小于表层的密度,且里层的厚度沿坩埚体的轴向自腔体的底部至腔体的敞口处的方向上逐渐增大,而表层的厚度保持不变。该碳/碳复合材料坩埚自身具有轴向温度梯度设计,无需通过加热装置的结构设计来产生轴向温度梯度,可简化加热装置的结构,且可以兼容感应加热长晶炉和电阻加热长晶炉。
本发明公开了聚四溴双酚A膦腈阻燃剂,所述阻燃剂由六氯环三膦腈与四溴双酚A制备而成,所述阻燃剂具有更好的阻燃效果和协同效果。本发明还提供了一种树脂基复合材料,其原料按质量份数计包括:聚合物树脂20‑60份、增强纤维20‑58份、低收缩率添加剂1.5‑4份、聚四溴双酚A膦腈阻燃剂1‑4份、内脱模剂0.5‑1.5份、抗氧剂1‑3份及引发剂2‑6份。本发明所述的树脂基复合材料兼具轻质高强、耐腐蚀、抗老化、防火阻燃效果,且所述树脂基复合材料可应用在光伏支架行业,包括但不限于制作固定式、跟踪式、屋面式太阳能支架的地桩、立柱、横纵梁、辐条等各部件。
一种高强度耐高温导电尼龙复合材料及其制备方法,所述尼龙复合材料包括以下组分:尼龙树脂、增强材料、导电剂、偶联剂、抗氧剂、分散剂和润滑剂。所述方法为:(1)将导电剂加热后,加入偶联剂,搅拌,得偶联化的导电剂;(2)将偶联化的导电剂与抗氧剂、分散剂和润滑剂混合搅拌,得导电混合物;当导电剂中有导电聚合物时,导电聚合物在步骤(2)加入;(3)将导电混合物与一部分尼龙树脂搅拌混合,加热密炼后,切片,得导电母粒;(4)将双螺杆预热后,加入导电母粒以及增强材料和剩余部分尼龙树脂,共混挤出,造粒,即成。本发明尼龙复合材料具有强度高、耐高温、导电性优异、耐老化等优点;本发明方法简单,成本低,适于工业化生产。

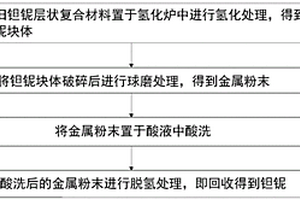

本发明提供了一种从废旧钽铌层状复合材料中剥离回收钽铌的方法,包括以下步骤:将废旧钽铌层状复合材料置于氢化炉中进行氢化处理,得到氢化破碎的钽铌块体;将钽铌块体破碎后进行球磨处理,得到金属粉末;将金属粉末置于酸液中酸洗;将酸洗后的金属粉末进行脱氢处理,即回收得到钽铌。本发明的回收钽铌的方法,利用钽铌吸氢特性,将废旧钽铌层状复合材料进行氢化处理,使得钽铌复层发生氢脆;通过机械破碎及球磨处理,将氢脆的钽铌复层进行细化;再进行酸洗去除铁、钛等杂质;再将氢化钽、氢化铌粉末进行脱氢处理,得到高纯钽粉、铌粉,实现了稀有金属的回收再利用,回收得到的钽粉、铌粉纯度均达到99.9%以上,可直接作为原料进行二次使用。
本发明涉及粉末冶金技术,具体涉及一种镁/铝多层复合材料及其制备方法。本发明的目的在于解决因现有技术制约造成的镁/铝异种材料连接性能不佳的难题,同时致密、连接一体化的成型技术也创造了显著的经济效益。本发明是将含铝粉末与含镁粉末在模具中叠层铺粉,再采用梯度升温的方式升温至430‑440℃并控制压力为20‑45MPa进行放电等离子烧结,可一步得到基体致密且连接良好的镁/铝多层复合材料。本发明制备的镁/铝多层材料工序少、时间短、结合优良。本发明可适用一系列的镁/铝基复合材料的制备,并可扩展到其它烧结温度接近的异种金属双层结构材料的制备。本发明操作简单、易于控制、便于产业化应用。
本发明公开了一种有机硅复合材料及其制备方法,该复合材料由含烯烃基聚硅氧烷、含氢聚硅氧烷、环氧基聚硅氧烷、导热填料、硅氢化反应催化剂、反应抑制剂等原料通过混合、固化得到:制备的有机硅复合材料具有低挥发分含量、耐高低温、高导热、质量轻、强度高、粘接性好、电气绝缘性等特点,能满足功能组件大功率化、微型化、轻质化、高可靠性发展需求,作为航空、航天和兵器等军事领域和大功率LED照明系统及电子电路集成系统等民生领域急需的高性能导热绝缘材料。

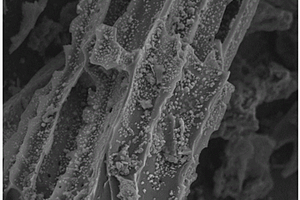

本发明涉及一种海藻酸钠‑钙离子改性的生物炭复合材料及其制备方法与用途,该复合材料以生物炭为基体,基体表面通过二水氯化钙和海藻酸钠改性。制备的具体步骤为:制备的顺序是先将生物质粉末与二水氯化钙在溶液中混合,得到负载钙离子的生物质,随后热解获得负载钙离子的生物炭,再通过海藻酸钠与钙离子的交联反应得到所述产品。本发明的海藻酸钠‑钙离子改性的生物炭复合材料具有原材料丰富、制作成本低廉、吸附位点多、吸附量大且无二次污染等特点,对铅离子的去除效率较高。

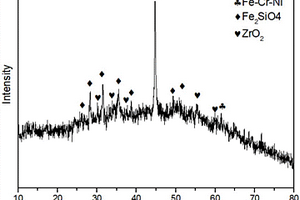

一种C/C‑ZrC‑SiC表层铁基合金改性复合材料及制备方法;所述复合材料包括C/C‑ZrC‑SiC基体、改性层;所述改性层为铁基高温合金;并通过低压悬浮浸渗工艺均匀封填于基体表层。其制备工艺是将坯体浸入铁基高温合金熔液中进行低压悬浮浸渗,控制熔液温度在1545℃~1635℃,得到C/C‑ZrC‑SiC表层铁基高温合金改性复合材料。铁基高温合金均匀分布在基体表层,增强表面密度,蒸发时耗散热量大,既可降低基体表面温度,又可以抵抗高温高速气流冲刷,避免机械剥蚀对基体的损伤,同时,铁基高温合金的抗高温蠕变性能优良,弥补了基体在强度和韧性上的不足。本发明具有工艺流程简单、周期短、适用工件尺寸范围广、烧蚀机理新颖的优点。

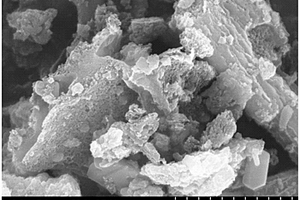

本发明涉及一种Mg/Al水滑石修饰的生物炭复合材料及其制备方法与用途,该复合材料以生物炭为基体,基体表面负载焙烧的Mg/Al水滑石。制备的具体步骤为:制备的顺序是先将生物质粉末浸入到Mg/Al水溶液中,再制备Mg/Al水滑石和生物质的复合物,最后通过管式气氛炉在N2氛围下将Mg/Al水滑石和生物质的复合物热解得到所述产品。本发明的Mg/Al水滑石修饰的生物炭复合材料的制备过程中,生物质的热解和水滑石的焙烧在同一个热处理过程中进行,缩减了制备费用和时间。焙烧的Mg/Al水滑石接触到水以后其结构可以部分恢复到具有有序层状结构的水滑石。该产品对废水中的染料具有良好的吸附效果。

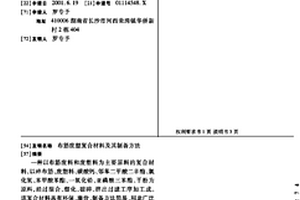

一种以布筋废料和废塑料为主要原料的复合材料,以碎布筋、废塑料、碳酸钙、邻苯二甲酸二辛酯、氯化氢、苯甲酸苯酯、一氧化铅、亚磷酸三苯酯、干粉为原料,经过混合、塑化、破碎、挤出过滤工序加工成。该复合材料具有环保、廉价、制备方法简易、用途广泛的特点,可以广泛应用于化工、建筑、电气、包装、服装、日用品中替代纯塑料制品,或与其它材料组成更复杂、具有更高性能的复合材料。

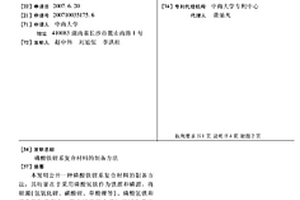

本发明公开一种磷酸铁锂系复合材料的制备方法,其特征在于采用磷酸氢铁作为铁源和磷源,将锂源(氢氧化锂、碳酸锂、草酸锂等)、磷酸氢铁和掺杂源物质混合,置于球磨机中进行机械化学反应,使锂替换FeHPO4中的氢,将球磨后的物料置于保护性气氛下煅烧数小时晶化即可得到磷酸铁锂(LiFePO4)复合材料。本发明的优点在于它简化了合成工艺,降低了材料成本,得到的磷酸铁锂复合材料比容量高,循环性能良好,易于工业化应用。

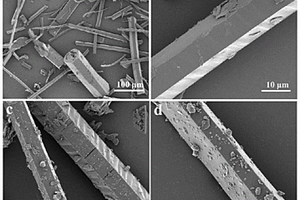

本发明公开了一种CFs@TiC/TiO2复合材料及其制备方法和应用,所述CFs@TiC/TiO2复合材料的制备过程为:(1)碳纤维(CFs)为碳原料,利用索氏抽提法对碳纤维进行除胶处理,获得单根分散的纤维;(2)利用氢化钛为钛熔盐法在碳纤维表面生长多孔碳化钛;(3)使用氢氧化钾水热法将碳纤维表面生长的碳化钛部分转化为钛酸钾纳米片;(4)经过酸处理和热处理,获得CFs@TiC/TiO2复合功能材料。本发明工艺简单,材料结构易于调控,所制备的复合材料性能优良,便于产业化生产和工程化应用。

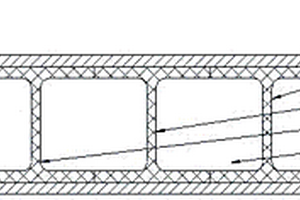

一种炭/炭复合材料空心板,包括上面板、芯部、下面板;所述芯部和所述下面板的材质均为炭/炭复合材料;所述芯部由若干截面呈“工”字型的型腔条平行组合而成,相邻的型腔条之间形成中空型腔。本发明炭/炭复合材料空心板降低了产品的总质量,在满足力、热学性能规定要求的同时,可以大大降低生产成本;此外,空心板提供了导气通道,为高温炉的热场、冷却速度、冷却点进行精准设计提供了可能,使产品质量更加稳定。
本发明公开了一种储能复合材料的制备方法,通过使用海因环氧树脂包覆修饰陶瓷材料,然后与偏氟乙烯树脂或偏氟乙烯共聚物树脂基体复合,得到储能复合材料;本发明的制备方法简单,获得了在低电场下具有高储能密度的复合材料,且克服了无机陶瓷和有机高分子材料相容性不好和混合不均匀的问题。
一种蜂窝状结构增强复合材料及制备方法,所述复合材料由蜂窝状衬底材料、高导热膜层、基体材料和高导热颗粒组成,蜂窝状衬底材料为金属,高导热材料可为金刚石、石墨烯、碳纳米管中的单一物质或多种复合,基体材料为高导热金属材料或聚合物材料。本发明复合材料沿蜂窝状结构方向上形成连续的快速导热通道,且沿蜂窝轴向具有更好的定向导热性能,可在一定程度上实现对热的分级管理,材料利用率更高。此外,蜂窝结构具有可设计性强、质量稳定、高强轻质的特点,可满足航天航空、船舶、交通运输等领域对高性能轻质散热材料的需求。适于工业化应用。

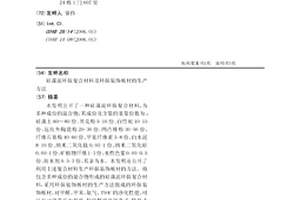

本发明公开了一种硅藻泥环保复合材料,为多种成份的混合物,其成份及含量的重量份数为:硅藻土60—80份、贝壳粉5-10份、白竹炭10-15份、远红外陶瓷粉20-30份、凹凸棒粉30-50份、纤维石膏粉40-60份、甲基纤维素5-8份、白水泥8-10份、纳米二氧化钛0.05-1份、纳米二氧化硅0.05-1份、矿植物纤维1-3份、水性色浆0.05-0.5份、防水剂0.5-3份、其余为水。本发明还公开了利用上述复合材料生产环保装饰板材的方法。将包含多种成份的混合物形成的硅藻泥环保复合材料,采用环保装饰板材的生产方法做成的环保装饰板材,对甲醛、甲苯、氨气、TVOC的净化性能,可以自动调节室内湿度,持续释放负氧离子、除臭杀菌、隔热保温、防水防潮、吸音降噪、色彩、纹理丰富、装饰美观、表面光滑易于清洁,并且安装方便,适于大规模的生产。
本发明公开了一种TiC增强MoSi2基复合材料及其制备方法,所述复合材料包含基体相、增强相,以及位于基体相和增强相之间的界面相;所述基体相包含MoSi2,所述增强相包含TiC,所述界面相的化学式为(Tix,Mo1‑x)Si2,其中,0.33≤x≤0.95。所述制备方法为,采用含Mo包覆TiC粉末的原料粉末球磨所得的混合粉末,经原位反应烧结获得。本发明所提供的复合材料室温断裂韧度达8~12MPa·m1/2,室温抗弯强度800~1010MPa,1200℃高温抗弯强度500~700MPa,1500℃有效抗氧化寿命达1250h以上,适用作耐高温结构材料和高温发热体材料等。
本发明公开了一种负载氮化钛的纤维管状氮化碳/氮化碳同质结三元复合材料及其制备方法和应用。该复合材料是以纤维管状氮化碳/氮化碳同质结前驱体、氮化钛为原料经煅烧后制备得到。本发明制备方法制得的负载氮化钛的纤维管状氮化碳/氮化碳同质结三元复合材料具有光吸收性能好、电子空穴复合率低、光催化活性高、稳定性好等优点,可广泛用于处理有机磷农药废水,且能够实现对有机磷农药的高效降解,使用价值高,应用前景好。同时,本发明制备方法还具有工艺简单、操作方便、成本低廉等优点,适合于大规模制备,利于工业化应用。
本发明公开了一种用于储存臭氧的黏土基复合材料,由质量比为1:15~20的聚丙烯酰胺和蒙脱石产生交联作用,形成坚固的三维立体孔道结构的黏土基复合材料。本发明通过机械搅拌令聚丙烯酰胺与蒙脱石产生交联作用,形成大量坚固的三维立体孔道结构,一方面蒙脱石孔道本身会对臭氧有吸附作用,另一方面聚丙烯酰胺附着于蒙脱石片层结构之中,增强了结构的稳定性,大量的稳固孔道实现了对臭氧的有效储存,使所制备的黏土基复合材料具备高效储存、及时释放、性能稳定、生产成本低的优点。
本发明公开了一种生物型铁锰复合材料的制备方法:将载体材料与铁氧化细菌加入到9K培养基中培养,得到含生物源铁离子的培养液;将锰氧化细菌接种到LB培养基中培养,得到含生物源锰离子的培养液;将含生物源铁离子的培养液和含生物源锰离子的培养液混合均匀;向混合均匀的培养液中滴加氨水并连续搅拌,待反应完全后过滤,反复洗涤过滤物,最后将洗涤后的过滤物进行焙烧处理,冷却,得到生物型铁锰复合材料。本发明还提供一种该生物型铁锰复合材料在修复重金属污染土壤和水体中的应用,其中,所述重金属包括砷、锑和铬中的一种或几种。本发明利用生物源铁、锰具有更高的氧化反应活性,从而提高材料对重金属的修复效率。
本发明公开了一种碳纳米管/聚二甲基硅氧烷导电复合材料的制备方法,包括如下步骤:(1)将聚二甲基硅氧烷与碳纳米管混合,加入稀释剂,经超声和搅拌得到悬浮分散液,然后置于保温箱中脱除稀释剂备用;(2)将固化剂加入至悬浮分散液中,经超声和搅拌后浇筑至模具中,再经脱泡处理后置于1800V/cm的电场中静置20min,最后固化、脱模即可。本发明基于电场诱导手段,通过严格的电场参数调控协同适量的碳纳米管导电粒子,使得复合材料中的碳纳米管导电粒子均匀有序的分布于聚二甲基硅氧烷基体中,在保证复合材料的可加工性和力学性能的基础上,还具有高的导电性能。
本发明提供一种酵母菌负载纳米铁金复合材料及其用途。该复合材料包括酵母菌载体或经过化学处理的改性酵母菌载体及纳米铁金复合颗粒,是在常温常压下,以硼氢化钠或硼氢化钾为还原剂将酵母菌吸附的Fe2+或Fe3+原位还原为Fe0,再通过置换反应在改Fe0上进行纳米金修饰所得。通过调节酵母菌载体与铁盐的质量比、金盐与酵母菌载体的质量比、还原剂浓度、反应温度、反应时间和搅拌或振荡速度来控制纳米零价铁粒径和纳米金的覆盖率。该酵母菌负载的纳米铁金复合材料的制备工艺简单、成本低廉、环境友好,制得的产品反应活性高,寿命长,可广泛用于有机氯污染物和染料的降解以及重金属离子的去除。

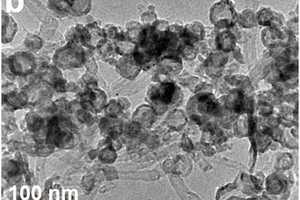

本发明旨在提供一种纳米过渡金属硫化物/碳复合材料,在碳载体表面覆载粒径为30~50nm且呈空心结构的过渡金属硫化物颗粒。本发明提供了一种制备方法,先采用溶液化学沉积法得到超细多孔过渡金属氧化物/碳前驱体,再采用水热法进行阴离子交换反应制备具有空心纳米结构的过渡金属硫化物/碳复合材料。本发明的过渡金属硫化物基/碳复合材料具有高的首次可逆容量和稳定的循环性能,是具有应用前景的高性能电化学储能器件电极材料。制备过程中不需要使用任何模板剂,原料廉价易得,合成工艺简单易实现,温度低,环境友善、设备要求低以及产品质量稳定且工艺重复性能好,适合大规模工业化生产。
本发明公开了一种天然麻纤维增强铸型尼龙复合材料及其制备方法,复合材料由己内酰胺通过开环聚合与热处理过的天然麻纤维原位复合而成;其制备方法是在惰性气氛下,先将天然麻纤维进行热处理,冷却后,置于模具中,再将己内酰胺加热熔融,并加入催化剂和活化剂混合均匀后,导入到所述模具中,进行开环聚合反应,即得;该方法实现了天然麻纤维与尼龙6的有机结合,可获得综合性能优良的天然麻纤维增强铸型尼龙复合材料,且该方法效率高、污染低,满足工业化生产,且克服了现有的天然麻纤维对己内酰胺阻聚,而使两者难以复合的技术缺陷。
本发明提供了一种石墨烯修饰的LiMnxFe1-xPO4/C复合材料的制备方法,可用来作为锂离子电池的正极材料。其制备方法采用两步法,特征步骤是:第一步合成草酸铁锰/氧化石墨烯前驱体;第二步通过高温固相反应锂化,制备石墨烯修饰的LiMnxFe1-xPO4/C复合材料。本发明工艺简单、易于在工业上实施,所得石墨烯修饰的LiMnxFe1-xPO4/C复合材料的电化学性能良好,倍率性能优异,适合用作电动汽车等大型移动设备的电池正极材料。
本发明公开了一种天然硫化矿基碳复合材料及其制备方法和应用,所述复合材料由包括以下步骤的方法制备:步骤1、对天然硫化矿进行处理,获得细粒级天然硫化矿;步骤2、将所述细粒级天然硫化矿与碳源混合,获得混合物;步骤3、对所述混合物进行热处理,获得硫化矿基碳复合材料。本发明的复合材料采用天然硫化矿为原料,节能环保,并对天然硫化矿进行碳包覆,解决了天然硫化矿充放电体积膨胀、发生“穿梭效应”等问题,本发明的复合材料可用作钠离子电池负极材料,所得钠离子电池具有良好的循环性能。
本发明公开了一种铁基复合材料耦合六价铬还原微生物铬污染修复试剂及其制备方法和应用,包括:待六价铬还原微生物进入快速生长期,加入铁基复合材料,制备铁基复合材料耦合六价铬还原微生物的生物制剂,以强化六价铬的生物还原。其中,所述铁基复合材料包括黄铁矿、赤铁矿、针铁矿、磁铁矿、FeS2/Fe0中的一种或几种。本发明采用的铁基复合材料来源广、价格低廉或尾矿中大量存在,利用其载体、电子供体或电子穿梭体作用,协同强化实现六价铬的生物还原,操作简单,成本低,可实现铬污染土壤特别是强碱性高铬含量污染土壤快速高效解毒。
中冶有色为您提供最新的湖南长沙有色金属复合材料技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
