云南有色金属电冶金技术理论与应用

加压脱除硫酸锌溶液镁离子的方法及其装置 1037

 0

本发明公开一种加压脱除硫酸锌溶液镁离子的方法及其装置，属于有色冶金领域，本发明将含镁(Mg2+12-65g/L)硫酸锌溶液加入到压力罐体中，利用加压装置将压强提高至0.5-4.5MPa；将硫酸溶液温度提高到120-250℃；加入硫酸镁晶种后，保持温度在120-250℃，进行浓缩沉降0.5-6小时，使硫酸锌溶液镁离子进行有效脱除，保持湿法锌冶金过程镁离子的平衡。本发明在不改变现有湿法炼锌流程的情况下，在湿法炼锌过程中将溶液中镁离子高效脱除，避免产出中和沉锌渣，同时，本发明还具有生产运行整体成本低、操作简便的优势。

净化脱除硫酸锌溶液中硒和碲的复合添加剂及使用方法 715

 0

本发明涉及净化脱除硫酸锌溶液中硒和碲的复合添加剂及使用方法，属于冶金领域，其复合添加剂包括Al(OH)3、Al2O3、Fe(OH)3、KAl(SO4)2四种化合物；复合添加剂的使用方法为：用50-95℃、pH为1.2-3.5的酸性水溶液将复合添加剂进行溶解，将稀释后的溶液加入到硫酸锌溶液中，控制搅拌机转速70-160转/分钟进行搅拌，完成净化过程的硫酸锌溶液经过压滤装置进行过滤，得到合格的滤液，送下一步工序处理，滤渣另行处理。本发明通过向酸性硫酸锌溶液中加入复合添加剂，使复合添加剂中的氢氧化铝胶体和氢氧化铁胶体对溶液中硒和碲的酸根离子吸附，从而实现硫酸锌溶液中硒和碲的脱除，克服了目前湿法锌冶金过程中硒和碲尚无法深度净化的难题。

注射成形用不锈钢基喂料及其制备方法 941

 0

本发明涉及一种注射成形用不锈钢基喂料及其制备方法，属于粉末冶金技术领域。本发明是由水?气联合雾化不锈钢粉、聚甲醛、高密度聚乙烯、乙烯?醋酸乙烯共聚物、石蜡、硬脂酸和增塑剂按照不同时间节点加入密炼装置混炼而成。其中加入石蜡、硬脂酸和增塑剂，不仅能够消除密炼过程中粘结设备现象，还具有增强薄弱零件骨架作用。本发明能够有效改善零件注射成形时的流动性能，提高喂料在模具中的充填效率，减少注射生坯不饱满、断层、流纹等现象，并保持注射生坯烧结后具有稳定的收缩率。本发明生产工艺和所得产品的使用方式均较为简便，不需要改变现有设备；组分的成分均属常规，原料易得，可以大幅度降低注射成形喂料成本及改善粉末冶金产品性能。

真空煅烧多钒酸铵制取五氧化二钒的方法 791

 0

真空煅烧多钒酸铵制取五氧化二钒的方法。本发明涉及一种以多钒酸铵制取五氧化二钒的方法,属于冶金化工技术领域。其特征在于:将工业多钒酸铵破碎后放入真空冶金炉进行真空加热煅烧,制取五氧化二钒。真空炉内通入低压工业纯氧,以保证炉内氧化性气氛,并控制炉内压力为0.2ATM～0.3ATM。本发明的优点是反应在真空条件下进行,反应温度较常压下低,能耗低;真空条件下,可使部分低沸点杂质通过挥发除去,降低产品杂质含量,五氧化二钒产品纯度高。在同一反应器中可同时完成脱水、脱氨和熔化的全过程,操作简单易控、金属回收率高、生产成本低。

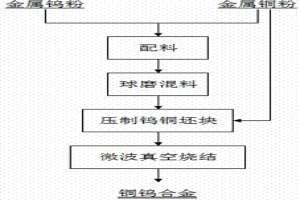

铜钨合金的快速制备方法 636

 0

本发明涉及一种铜钨合金的快速制备方法，属于粉末冶金技术、冶金新技术以及微波烧结技术领域。将金属钨粉和铜粉分别按照质量百分比95～70wt%∶5～30%进行球磨混料，然后进行坯块压制，制成钨骨架坯块，装入莫来石坩埚，并在钨骨架坯块周围布满铜粉，然后将坩埚置于微波频率为2400～2500MHz、功率3～5KW、真空度小于0.1KPa的条件下，保持15～20℃/min的加热速度将温度升至1100～1300℃进行烧结1～3小时，自然冷却即得到铜钨合金。本方法制备得到的铜钨合金组织均匀、结构致密，相对密度可达98.7%。

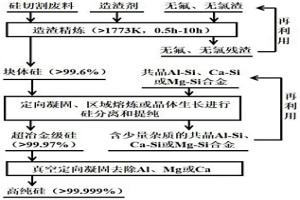

利用硅切割废料制备高纯硅的方法 903

 0

本发明涉及一种利用硅切割废料制备高纯硅的方法，属于固废资源利用和材料制备技术领域。本发明将硅切割废料、造渣剂和无氟无氯渣混合，在惰性气氛中进行造渣精炼，经渣硅分离后得到块状硅和无氟无氯残渣；以共晶Al‑Si、Ca‑Si或Mg‑Si合金为精炼剂，将块状硅与精炼剂混合后熔化形成过共晶的Al‑Si、Ca‑Si或Mg‑Si熔体，经定向凝固、区域熔炼或晶体生长法对过共晶Al‑Si、Ca‑Si或Mg‑Si熔体中的硅进行分离和提纯得到超冶金级硅和含少量杂质的共晶Al‑Si、Ca‑Si或Mg‑Si合金；将超冶金级硅经真空定向凝固去除Al、Mg或Ca等杂质得到纯度>99.999％的高纯硅。本发明通过回收处理硅切割废料制备高纯硅，同时产生的无氟无氯残渣和含少量杂质的共晶Al‑Si、Ca‑Si或Mg‑Si合金可以实现回收再利用。

从富锰渣中浸出锰的方法 937

 0

本发明公开了一种从富锰渣中浸出锰的方法,包括以下步骤:a)将所述富锰渣与冶金锰及硫铁矿粉料混合,得到富锰混合粉体;b)使硫酸溶液与所述富锰混合粉体混合,得到浆料;以及c)对所述浆料进行搅拌的同时进行加压浸出,并对浸出后的浆料进行过滤,得到浸出液和滤渣。根据本发明实施例的从富锰渣中浸出锰的方法,有利于过滤的同时能够实现低硅低品位冶金锰的共同浸出。此外,由于使用了加压浸出技术,使得浸出效率得到大大提高。根据本发明实施例的从富锰渣中浸出锰的方法,能将富锰渣中的百分之九十以上的锰浸出。此外,本发明的从富锰渣中浸出锰的方法工艺简单、可行性强,且效果显著。

生产置换用金属锌粉的工艺方法及其装置 1069

 0

本发明公开了一种生产置换用金属锌粉的工艺方法及其装置，该工艺方法使用超细金属锌粉炉通过改进设备及工艺成功生产出置换用金属锌粉，包括以下步骤：1）化锌；2）蒸发；3）分散冷凝。本发明通过改进工艺方法成功用超细锌粉炉生产出粒度相对较粗，适用于湿法冶金置换用的金属锌粉；经本发明改进及革新后的超细锌粉炉，它不但能生产粗的适合于湿法冶金用的置换用金属锌粉；如若要生产原来的超细金属锌粉，改变工艺就又能实现原来的超细锌粉的生产功能。

应用磁种净化硫酸锌溶液中锗的方法 955

 0

本发明涉及到一种应用磁种净化硫酸锌溶液中锗的方法，属于冶金和化工领域。本发明的方法包括：1）向湿法锌冶金过程的中性浸出液含锗浓度为0.08-1.5mg/L，温度为60-90℃的硫酸锌溶液中加入粒度100-300目的Fe3O4磁种，Fe3O4磁种的加入量为0.2-0.5g/L；2）将Fe3O4磁种加入硫酸锌溶液搅拌10-30分钟；3）搅拌后的硫酸锌溶液进行液固分离，滤液送下一工序进行处理；4）将液固分离得到的过滤物加入到pH2.0-2.5的稀硫酸溶液中进行浸出；5）浸出的终点pH值为3.0-3.5时进行液固分离，过滤得到的含Fe3O4磁种返回使用，过滤得到的含锗溶液另行处理，本发明作业时间短，过程能耗低，生产成本低。

高铁低锡氧化矿的联合流程处理方法 986

 0

本发明涉及一种难选高铁低锡氧化矿的处理方法,属于有色金属冶金、选矿技术领域。本发明的工艺过程为:将矿石破碎、磨细,加入还原剂、粘结剂,制成球团,经过干燥,进行焙烧,再破碎,然后进行湿式磨矿,采用磁选机选出磁性矿物铁精矿,得到含铁60%以上的铁精矿产品,非磁性矿物用摇床等重选设备进行选别,获得含锡40%以上的合格锡精矿及含锡4%以上的锡富中矿产品,锡总回收率达到65～75%。本方法采用冶金、选矿联合工艺流程,大大提高了锡金属回收率,同时得到一个铁精矿产品,简化了选矿工艺流程,流程短,生产成本低,环境友好,可以大大提高锡、铁金属的回收率,有效利用有限的资源,具有良好的应用和推广前景。

去除金属硅表面杂质的方法 1073

 0

本发明公开了一种用复合腐蚀剂和磁选的方法去除多晶硅表面杂质的技术,属于物理冶金领域。金属硅原料经粗破、细破、筛分、磁选后,放入带搅拌的容器中,加入腐蚀剂,加温,搅拌,滤液循环使用,滤饼经洗涤、脱水、烘干得脱杂多晶硅,可作为提纯铸锭或电子束炉等其它火法提纯的入炉料。本发明采用湿法冶金的方法大大降低了火法设备除杂的生产成本,是一种工业上可大规模实施的操作简单,低投资、低能耗的新型多晶硅湿法冶金法除杂方法。可将不经任何选别提纯预处理的原料多晶硅中金属杂质从几千ppmw降低至200ppmw以下。摒弃了直接火法冶金法电耗大、设备投资大的弊端,提供一种工业上可大规模实施的操作简单,低投资、低能耗的一条可行的新途径。

超富集植物无害化利用的处理方法及处理系统 1047

 0

本发明公开了一种超富集植物无害化利用的处理方法及处理系统，所述处理方法包括超富集植物风干、燃料混合粉碎、配料、焚烧步骤。包括干燥装置、粉碎混合装置、配料混合装置、焚烧炉、热筛、第一冷筛、第二冷筛、分料装置。本发明使超富集植物残体无害化，充分利用超富集植物，其焚烧产生的热能用于冶金矿的烧结，植物本身所含水分为冶金矿的烧结提供液相，植物所含重金属参与火法冶金的氧化还原反应，提升冶金矿料成品的重金属含量，涉及工艺简单，成本低廉。

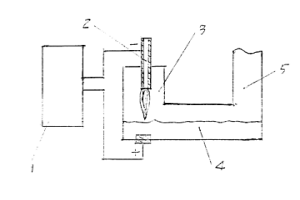

微波脱硫等离子体冶炼高冰镍 966

 0

一种微波脱硫等离子冶炼直接获取高冰镍的方法。该法革除了铜镍氧化矿传统冶金工艺中的转炉吹炼工序,采用微波脱硫等离子体冶金直接获取高冰镍和元素硫。该法生产的高冰镍品位高于传统工艺,在50～60%,熔炼效率高,基建投资省、渣含镍低,金属回收率高由于过程中基本上不产生二氧化硫,从根本上解决了对环境的污染。

陶瓷颗粒多尺度增强金属基复合耐磨耙齿齿头及其制备方法 885

 0

本发明公开一种陶瓷颗粒多尺度增强金属基复合耐磨耙齿齿头及其制备方法，属于零部件制备领域。本发明用陶瓷颗粒与合金粉末压制烧结制备棒状复合材料，并结合镶铸工艺将多根棒状复合材料镶嵌在金属基体中，实现金属基体对均匀分布的多根棒状复合材料的包裹。本发明耙齿齿头避免了普通耙齿易磨损、均质复合耐磨件韧性差、质脆不耐冲击的问题，通过粉末冶金与镶铸结合工艺，相比于整体冶金烧结，保证零部件尺寸精准，满足特定部件使用性能要求，省略装配工序，一定程度简化了制造工艺，相比于整体冶金烧结极大降低零件制备成本，组织致密冶金结合良好，可应用于铁道维护用清筛车和耙斗装岩机耙齿零部件等。

用控制电位法从阳极泥提取贵金属 788

 0

用控制电位法从阳极泥提取贵金属。本发明属 贵金属湿法冶金。其方法是将物料置于HCl和NaCl介 质中。在75～85℃内，加入NaClO使体系的氧化还 原电位控制在400～460毫伏内进行选择浸出。留有 贵金属的浸出渣根据其特点可采用在电位600～650 毫伏内再次浸出; 或将浸出渣溶解，将溶液中的贵 金属分别还原、沉出，以得到纯度＞95％的粗金属 或贵金属精矿，回收率可达98％以上。本方法主要 用于贵金属冶金过程中提取，富集和精炼的贵贱金 属分离。

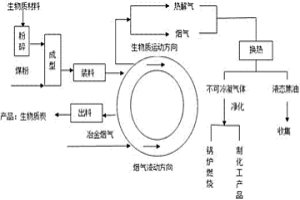

热解成型生物质制炭的方法 847

 0

本发明是一种热解成型生物质制炭的方法，属于生物质能技术领域。将生物质材料粉碎后与煤粉混合干燥，成型后送入环形旋转炉的入口，将冶金烟气从环形旋转炉的出口通入，环形旋转炉的旋转方向与冶金烟气的通入方向相反，冶金烟气与生物质以逆流的方式进行接触式换热，利用高温烟气余热将成型生物质加热干馏热解成生物质炭和热解气体等。热解气体和焦油经换热冷凝成为不可冷凝气体和焦油，焦油收集利用，不可冷凝气体经净化后排出利用。本发明为连续性制炭，可以通过控制反应时间、烟气流量等来确保炭化质量。本发明制炭工艺的热源为冶金企业的高温烟气，制得的炭可再用于冶炼金属，具有在冶炼企业应用的前景。

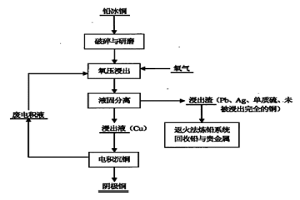

从铅冰铜中回收铜的工艺 840

 0

本发明涉及一种采用湿法冶金工艺从铅火法冶炼系统中产出的铅冰铜中回收铜,属有色金属湿法冶金领域。将铅冰铜块料磨至粒度小于40目以下;研磨后的铅冰铜用废电积液或稀酸溶液调浆后送入高压釜,液固比10∶1,并通入氧气,在氧分压0.2～1.0MPA,总压0.5～1.5MPA,浸出温度100～150℃,硫酸浓度50～150G/L,浸出时间2～6H的浸出条件下氧化浸出铜,而铅则以硫酸铅的形式留在渣中;浸出过程完成后,矿浆排出高压釜,进行液固分离,实现金属的初步分离;含铜的浸出液采用电沉积方法回收溶液中的铜,获得符合国标的阴极铜产品;浸出渣返回火法炼铅系统回收利用铅、银、单质硫有价元素。

超富集植物无害化利用的处理系统 973

 0

本实用新型公开了一种超富集植物无害化利用的处理系统，包括干燥装置、粉碎混合装置、配料混合装置、焚烧炉、热筛、第一冷筛、第二冷筛、分料装置。本实用新型通过配制超富集植物、燃料、冶金矿原料以及热返矿、冷返矿，充分利用超富集植物，其焚烧产生的热能用于冶金矿的烧结，使超富集植物残体无害化，植物本身所含水分为冶金矿的烧结提供液相，植物所含重金属参与火法冶金的氧化还原反应，具有提升冶金矿料成品的重金属含量的优点，同时，能够减少能源浪费。本实用新型通过热筛、冷筛，实现生成不同粒径的冷返矿、热返矿并输送至配料混合装置，再参与焚烧，起到能源循环利用以及节能环保的作用。

复合碳质还原剂替代木炭生产工业硅的方法 603

 0

一种由脱灰冶金焦和生物质炭组成的复合碳质还原剂替代木炭生产工业硅的方法。脱灰冶金焦是一种由废弃冶金焦经脱灰处理后灰分小于5wt.%，固定碳含量大于85wt.%，挥发分小于3wt.%的脱灰冶金焦。生物质炭是利用高温热解生物质得到的碳质材料，生物质炭的灰分小于4wt.%，固定碳含量大于75wt.%，挥发分小于7wt.%。本发明使用脱灰冶金焦和生物质炭按一定比例制成复合碳质还原剂，以替代木炭用于工业硅生产，该复合还原剂可稳定炉况，降低电耗，不仅降低工业硅生产成本，而且实现废弃资源的综合利用和工业硅行业的清洁生产，减少CO2的排放。

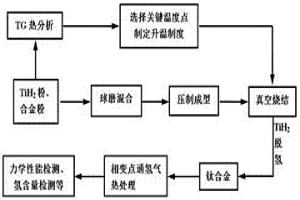

调控氢含量提高氢化钛粉制备钛合金性能的方法 825

 0

本发明公开一种调控氢含量提高氢化钛粉制备钛合金性能的方法，属于粉末冶金技术领域。本发明所述方法在氢化钛粉脱氢制备钛合金过程中通过调控氢含量对钛合金性能进行改性，明显改善粉末冶金钛合金的组织结构和力学性能，优化烧结工艺，并大大缩短生产及合金优化处理流程，降低钛合金生产成本。本发明所述装置包括冷却系统、真空系统、加热保温系统、氢含量检测系统及控制系统等。该装置可实现多温段烧结控制，适用于1150~1800℃等各烧结温度的钛合金产品；可实现以TiH2粉为原料制备粉末冶金钛合金在烧结过程中对氢含量的调控，进行钛合金的热氢处理；烧结得到的钛合金氢含量可达到GB/T4698‑2011检测标准。

用因分特炉炼铜的工艺 743

 0

本发明涉及一种用因分特炉(Infinity?Furnace)炼铜的工艺,属有色金属冶金技术领域。本工艺在因分特冶金炉中完成含铜物料的冶炼得到粗铜,炉料为硫化铜矿、熔剂、铜冶金常规冶炼流程中产出的烟尘、中间渣、铜冰铜、返料及电子废料或废旧金属的二次铜资源,本工艺的熔炼、吹炼、渣贫化三个过程在因分特炉里完成,产物为粗铜和弃渣混合物。弃渣混合物澄清分离,得到含Cu≤0.5%的弃渣和少量铜冰铜。本发明优点在于:在一座炉子中完成熔炼、吹炼作业,一步产出粗铜;无需专门的炉渣贫化或炉渣选矿设施,弃渣含铜<0.5%;弃渣混合物澄清分离后得到的冰铜,在水淬后返回流程处理。取消PS转炉,两个炉缸的操作步骤互相配合,使烟气二氧化硫含量相对稳定,提高了硫的利用率。

氧化铜矿原矿常温常压氨浸-萃取-电积-浸渣浮选方法 986

 0

氧化铜矿原矿常温常压氨浸—萃取—电积—浸渣浮选方法,属于用湿法冶金和浮选从矿石中提取铜金属的工艺方法,特别是从低品位高钙镁氧化铜矿原矿中提取铜的方法。本发明采用成本较低的常温常压氨浸技术来溶解氧化铜矿石中的氧化铜矿物,并将湿法冶金中的“常温常压氨浸—萃取—电积”技术和选矿中的“浮选”技术进行优化组合,集成为一种新型的处理高钙镁氧化铜矿石的冶金-选矿联合流程。它拚弃了过去数十年来的氨浸为追求高的铜浸出率而不得不采用的高温高压或加温加压技术,既利用了氨浸技术易于回收氧化铜矿物的优势,又利用了浮选技术易于回收硫化铜矿物的优势,降低了能耗和成本,具有更好的可操作性和经济性,易于实现产业化和规模化生产。

拌酸熟化处理原生低品位高磷锰矿的方法 992

 0

本发明涉及一种拌酸熟化处理原生低品位高磷锰矿的方法,属冶金技术湿法冶金领域。以锰品位13~24%的低品位原生高磷锰矿为原料,在低品位原生高磷锰矿浸出前,将锰矿粉碎为原矿粉后,加入工业浓酸(硝酸、盐酸、硫酸等),在常温下对原生高磷锰矿进行熟化,然后用稀酸(pH=1~2)在浆料浓度为50~200g/L、温度25℃~60℃条件下浸出1~3h,过滤分离、洗涤,渣即为P/Mn≤0.003,锰品位30~45%的优质富锰矿。本发明减少了传统选矿工艺流程,能除去大部分磷、大幅提高锰的品位,锰回收率达80%以上,磷浸出率达90%以上,可用于规模化、集约化生产冶金用富锰矿,产生良好的经济效益与社会效益。

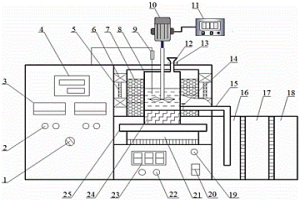

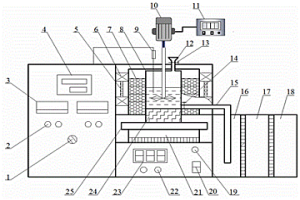

超声波-微波联合氨法浸出高炉瓦斯灰的方法和装置 785

 0

本发明涉及一种超声波-微波联合氨法浸出高炉瓦斯灰的方法和装置，属于非常规冶金技术领域。首先用纯水配制碱性配合混合物，使配合混合物中的氨水浓度为1.5～5mol/L、乙酸铵浓度为1.5～5mol/L，搅拌均匀后形成配位浸出剂，然后将高炉瓦斯灰和配位浸出剂先后加入到反应容器内浸出，在相对密封状态下浸出过程加载微波、超声波，浸出完成后经过滤-洗涤后得到锌浸出液。本方法采用非常规冶金强化手段（微波冶金及超声波冶金）强化氨法浸出高炉瓦斯灰，已达到快速、高效浸出高炉瓦斯灰中锌的目的，而其他杂质不溶解。

回收金尾矿金的植物冶金方法 944

 0

本发明公开了一种利用植物进行尾矿金回收的方法。即通过种植金超积累植物提取金尾矿中的金,控制种植技术条件使该方法的投资和维护成本低,本发明是将青蒿通过分苗方式直接移栽或通过种子繁育手段长成幼苗后移栽到的金尾矿基质中,通过植物根系大量吸收基质中的金并输送到地上部;当植物生长到50～80cm高度时,留茬5cm左右,将其移走,则可从金尾矿中带走大量金,之后在高温燃烧状态下冶炼出含金灰分,再利用氰化法浸出提金。本发明是一种环境友好型方法,可以广泛用于低品位金矿和金尾矿的二次利用,具有绿化景观、防治水土流失、保持水土等特点。

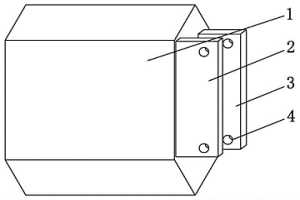

湿法冶金电解用阳极板导向夹 897

 0

本实用新型公开了一种湿法冶金电解用阳极板导向夹，包括导向夹本体，所述导向夹本体的右侧外壁上设置有第一夹板，且第一夹板的旁侧设置有第二夹板，所述第一夹板、第二夹板上开设有圆孔，所述第一夹板上开设的圆孔共设置有两个，且圆孔之间关于第一夹板的中心点上下对称设置，所述导向夹本体的内部开设有菱形槽，所述第一夹板呈直板状结构设置，且导向夹本体呈无底结构设置。本实用新型通过设置有一系列的结构解决了阳极板在实际出槽过程中，阴阳极板定位难，阳极板与阴极板容易接触碰撞，尤其是在大电流工作条件下，极易导致接触碰撞变形、被接触短路电流击穿，大大缩短了阴阴极板的使用寿命，增加企业成本和工人的劳动强度，局限性较大的问题。

冶金纽扣炉铜坩埚及其熔炼方法 895

 0

一种冶金纽扣炉铜坩埚及其熔炼方法，包括试样盘(1)及开设在试样盘上的试样凹槽(2)以及所在凹槽(2)之间的铜电极(3)；其工艺步骤如下：确认水、电、气正常后，开启液压泵；取下防护罩，打开熔炼室加入1～4份，关闭熔炼室等；其有益效果是：相对于原装圆形试样更加容易焊合，能得到的大方形试样，不仅可以检验试样成分的均匀性而且符合接下来热锻或轧制实验中对试样尺寸的要求，大大扩展了纽扣炉的利用性。实现了使用纽扣炉进行各种材料成分设计、熔炼、均匀性检测、热锻轧制以及多种性能检测一系列实验设计的可能性，使得确定实验方案更加灵活多样。本发明使得制样过程更加快速方便，减小了能耗，降低了制样的成本。

真空冶金法分离铝灰中的氟、氯和氮化合物 700

 0

铝灰是合金熔铸过程中熔炼炉产生的渣及处理后的收尘粉，由于生产中加入了打渣剂和精炼剂，使铝灰中的氟和氯元素含量较高。本技术主要针对铝灰废料利用真空冶金原理分离希散的氯化物和氟化物，在> 600℃、真空环境中、保温5min的条件下一次分离得到5种分离物，分别为：Al2O3?纯度95-98wt%、AlN?86-95wt%、KMgAlF3?92-96wt%、NaCl?98-99wt%，无污染、短流程是真空蒸馏法处理含氟氯氮化合物铝灰废料的有效方法。

湿法冶金电解添加剂的预处理方法及装置 688

 0

本发明公开了一种湿法冶金电解添加剂的预处理方法及装置，该方法包括：称重、新电解液热溶、分离有机相、过滤、分散或乳化等步骤，制得预处理电解添加剂。本发明对电解添加剂预处理，电解添加剂经溶化、过滤后，再经机械搅拌和超声波分散或乳化才能制得合格的电解添加剂，克服了直接向电解液中加添加剂所造成的添加剂用量大、效果差、带入新杂质等问题，解决了电解电耗高、产品质量差等难题，有效提升了添加剂在电解过程中的应用效果，提高了阴极产品质量，提高了电流效率、降低了电能消耗。

测定焦炭高温冶金性能的方法 814

 0

本发明提供一种测定焦炭高温冶金性能的方法，其特征在于，通过动态检测焦炭与CO2气体的开始反应温度、反应终了实际温度、反应性，计算焦炭与CO2气体的反应特征值，并对焦炭质量进行评价，反应特征值越小，焦炭实物质量越好。通过本发明所述方法，能有效避免现有焦炭反应性和反应后强度指标存在的，不能真实反映焦炭在高炉内800～1400℃温度区间焦炭质量状况的固有问题，尤其是在焦炭反应性和反应后强度相近，却因焦炭内在质量的不同，而导致焦炭在高炉内的使用效果差别较大的情况下，能根据CO2气体反应特征值（Ft）的不同对焦炭的真实质量状况作出客观评价。本发明对现行焦炭反应性和反应后强度指标进行改良和优化，以更好地指导高炉生产。
