安徽有色金属电冶金技术理论与应用

设于传送辊的计量装置 854

 0

本实用新型涉及一种冶金附属设备，具体是涉及一种设于传送辊的计量装置。设于传送辊的计量装置，其特征在于，包括传送辊，传送辊通过传动轴传动，传送辊一端的上部设有计量装置，计量装置的滚轮与传送辊表面接触，计量装置通过支架安装固定。本实用新型设于传送辊的计量装置，使较长的板件在输送过程中即可得到测量长度的效果，无需通过手工测量，测量精度高，操作简便。

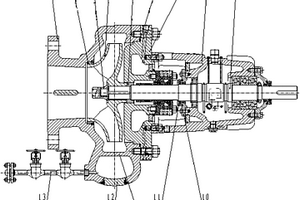

高温高压热水循环泵 650

 0

本实用新型公开了一种高温高压热水循环泵，包括有泵体、泵盖、叶轮、转轴、轴承支架以及转轴与泵盖之间的密封结构，所述转轴从泵进水口依次穿过泵体、叶轮、泵盖和轴承支架，叶轮位于泵体内，其叶轮轮盘的前端部与进水口端的泵体之间设有密封环，所述泵体的出水口端设有与出水口配合的隔板，所述隔板为一倾斜的板材，其与水流方向呈一定角度的夹角，所述隔板将泵体的出水口分为双流结构，其固定安装在泵体出水口内，所述泵盖与转轴之间设有节流套，所述节流套外壁与泵盖密封腔前段内壁之间设有0.9-1.1mm的间隙。本实用新型结构设计合理，满足了冶金、电力、轻纺、石油、化工、橡胶及采暖及余热利用等领域中输送高温、高压流程循环水的特殊条件。

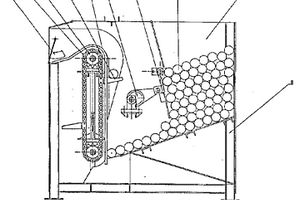

数控自动加球机 983

 0

本实用新型公开了一种数控自动加球机,它含有由电机、链轮(2)、与链轮(2)相匹配的链条(9)以及设置在链条(9)上的球爪(3)构成的加球执行机构、球仓(7)、球道(10)、机架(8)、数控系统,在球仓(7)外壁与加球执行机构间设有活动仓壁(5)及其偏心机构(4),球道(10)上还装有拨球板。本实用新型具有自动化程度高、可靠性强、计数准确、加球均匀、可自动防蓬球等优点,可以明显改善磨矿系统的效率,可在冶金、化工、建材等行业球磨作业中应用。

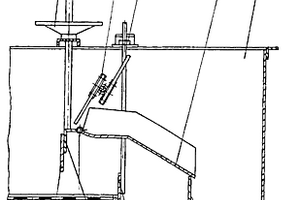

粗粒跳汰机筛上排矿装置 873

 0

本实用新型公开了一种粗粒跳汰机的筛上排矿装置,含有精矿堰板、尾矿堰板、分离隔板以及精、尾矿堰板高度调节装置。在尾矿堰板的排料一侧联一向下倾斜的尾矿溜板,在尾矿溜板的上方设有动力驱动下的旋转刮板排矿装置。本实用新型可广泛用于冶金、有色、煤炭等行业粗粒跳汰设备上,具有调节方便、适用性强、不堵塞物料的优点,特别适于粒度上限在30～75毫米范围内的粗粒物料的排矿。

连铸中间包等离子加热枪操作架 751

 0

本实用新型为一种冶金连铸中间包等离子加热枪的控制操作机构。它有两个平行设置的等长支撑连杆1、2,其底端分别与操作平台3铰接,其顶端分别与一个横臂4的端部和中部铰接,构成四连杆机构。横臂4的另一端与等离子枪6的尾部固定。有一个电动推杆5的两端分别与固定支架7和其中一个支撑连杆1铰接,用于控制操作架运动。本实用新型克服了原产品笨重、复杂、价高、动作慢等缺点,具有轻小、简单、便宜、动作灵活迅速的特点。

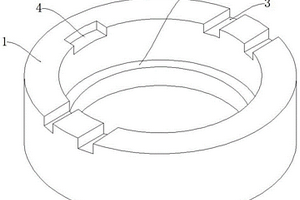

炉前试样的预检装置 707

 0

本实用新型公开了一种炉前试样的预检装置，涉及冶金行业检测技术领域，为解决炉前人工送样至自动化检测系统，由于试样形状不规则、尺寸不合适、试样温度过高的原因造成自动化分析系统掉线、停机或造成检测分析仪器波动，从而影响检测结果的及时性、准确性的问题；本实用新型包括圆环形的环座，其上设有圆环形的环套，二者中心线共线，且环座的内径小于环套的内径，环套上端的两侧分别设有一组供机械手抓取的抓槽，每组抓槽包括两个通槽，通槽贯通环套的内壁和外壁；环套内壁的一侧上端开设有开口，其位于两组抓槽之间处，且深度小于环套的壁厚；本实用新型令自动化系统故障报警现象及检测不合格率明显下降，可以提高炉前试样的检测效率。

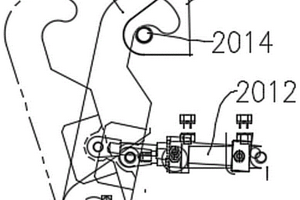

钢水或铁水罐倾翻锁紧装置 1016

 0

本实用新型公开了一种钢水或铁水罐倾翻锁紧装置，属于冶金设备技术领域。它包括第一锁紧机构和第二锁紧机构，二者对称设置于钢水罐倾翻设备的活动支架相对的两侧，所述第一锁紧机构包括挂钩和油缸I；所述挂钩的下端铰接在活动支架上，所述油缸I的活塞杆与挂钩的下部连接，用于控制挂钩沿挂钩与活动支架的铰接处转动；所述第二锁紧机构用于配合第一锁紧机构对水罐进行锁紧。其能够稳定地将钢(铁)水罐固定在活动支架上，且锁紧和松开极为灵活，方便快捷，解决了现有技术中钢(铁)水罐锁紧效果差，锁紧操作繁琐的问题。

钢带检测装置 977

 0

本实用新型公开了一种钢带检测装置，属于冶金技术领域。该装置包括机架；送纸机构，所述送纸机构安装在机架上，用于将检测试纸传送至钢带表面；压贴轮，其通过机架安装在送纸机构一侧，所述压贴轮与钢带滚动配合；及成像装置，成像装置安装在机架上，且位于压贴轮的背侧；所述成像装置用于捕捉检测试纸的图像。通过送纸机构将检测试纸传送至钢带表面；压贴轮安装在送纸机构一侧，压贴轮与钢带滚动配合，将检测试纸牢靠地压贴于钢带表面，避免了手动贴检测试纸的不牢靠、不安全的缺陷，再通过成像装置捕捉检测试纸的图像，传输给终端，能够随时对钢带清洗质量进行监测，及时进行处理，提升检测效率。

能够回收高品质余热的高炉渣气垫处理装置 940

 0

本实用新型公开一种能够回收高品质余热的高炉渣气垫处理装置，属于钢铁冶金行业中的高炉渣处理技术领域。该处理装置包括水夹层箱体、高压水雾喷头、气垫板、蒸汽管道、熔渣入口及渣水收集器；液态高炉渣流到气垫板上，被吹碎成小颗粒；气垫板上方的水雾喷头喷出的水雾对形成的炉渣颗粒进一步冷却，构成了气‑雾式双重冷却，气垫板还起到输送炉渣颗粒的作用，炉渣被运送出装置，温度降至300‑700℃用于余热锅炉发电；水夹层箱体的侧面设置蒸汽管道接口，将处理中产生的热空气回收利用。本实用新型具有冷却速率高、玻璃相含量高、质密性好及装置可控性较高等技术特点，大幅度提高了高炉渣处理过程中的余热利用率，提高了固态高炉渣的产品质量，有利于钢铁企业节能减排。

填料密封结构 710

 0

本实用新型属于石油、化工、制药、食品、冶金等工业用往复式容积泵的密封设备领域，具体涉及一种填料密封结构。本实用新型至少包括填料函以及容纳于填料函内的填料组件，所述填料函的函口构成用于安放填料组件的安放口且填料压盖布置于其函口处，所述填料函的函口处设置有螺纹部，填料压盖的用于与其函口配合处相应布置安装螺纹，两者间形成螺纹配合；填料压盖的朝向填料组件所在端面与填料组件间构成抵紧式配合关系。本实用新型可广泛的适用于多种轴向装配尺寸不足的泵体填料安装场合，其安装适用面更广而更为方便快捷。

多种导体缆芯带抗拉丝低烟无卤电缆 941

 0

本实用新型公开了一种多种导体缆芯带抗拉丝低烟无卤电缆，它是由铜导体缆芯、镀锡铜导体缆芯、镍带铠装层、聚四氟乙烯绝缘层、铜带铠装层以及低烟无卤聚烯烃护套层组成。所述铜导体缆芯以及镀锡铜导体缆芯分别为三组，都挤包在镍带铠装层内部，所述镍带铠装层之外挤包有一层聚四氟乙烯绝缘层，所述聚四氟乙烯绝缘层之外挤包有一层铜带铠装层。本电缆具有耐老化、低烟无卤阻燃、耐酸碱腐蚀性强以及具有绝缘性能优的特点，广泛应用于石油化工、冶金电力等领域。

硅橡胶绝缘耐高温控制电缆 895

 0

本实用新型公开了一种硅橡胶绝缘耐高温控制电缆，它是由铝缆芯、绝缘屏蔽层、铝带铠装层、外硅橡胶绝缘层、镀锡铜丝屏蔽层以及氯丁橡胶护套层组成。所述铝缆芯有七组，挤包在所述绝缘屏蔽层内，每组铝缆芯都是由七根铝导体以及硅橡胶绝缘层组成，所述绝缘屏蔽层外包裹有一层铝带铠装层，所述铝带铠装层外包裹有一层外硅橡胶绝缘层。本实用新型适合运用于船舶、发电、冶金等领域，有优良的耐弯曲性能，还具有导电传输能力高，耐高温、耐酸碱、抗氧化抗拉的优点。

铝合金导体电缆 963

 0

本实用新型公开了一种铝合金导体电缆，它是由铝合金导体以及依次包裹在铝合金导体外的填充层、内绝缘层、绝缘屏蔽层、外绝缘层以及钢带铠装聚乙烯护套组成。所述铝合金导体外包裹有填充层以及内绝缘层组成本电缆的缆芯，所述内绝缘层材料为氯丁橡胶绝缘材料构成，所述外绝缘层材料为聚四氟乙烯材料构成，本电缆的护套层为钢带铠装聚乙烯护套层。本实用新型具有优良的屏蔽性能，适合运用于航空、发电、冶金、化工等领域，还具有电力传输能力高，耐高温，耐酸碱的优点。

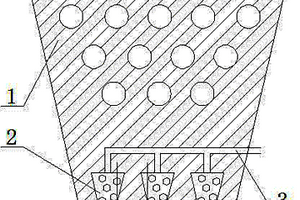

具有透气砖的中间包挡墙 1120

 0

本实用新型公开了一种具有透气砖的中间包挡墙，属于冶金用的中间包挡墙技术领域。本实用新型的一种具有透气砖的中间包挡墙，包括挡墙本体，该挡墙本体上设置有导流孔，还包括透气砖和导气管，所述挡墙本体下部的长度方向上设置有两个或两个以上的透气砖，导气管与所述的透气砖相连通，该导气管嵌入在挡墙本体的内部，导气管与外界连通；在挡墙本体下部的工作表面上，相邻透气砖之间的间隔d为160~180mm。本实用新型通过从挡墙本体下部的透气砖向中间包内的钢水吹入惰性气体，可以改变钢水的流动状态，减少中间包挡墙两侧存在的“死区”，促进中间包中钢水成分和温度的均匀，还可以去除钢中夹杂；同时，减少了砌筑工序，缩短了工时。

网插旋流高效辐射换热器 930

 0

本实用新型公开了一种用于工业炉窑高温烟气余热回收设备的辐射换热器。主要由内筒、外筒、网架和设在内筒内安装了涂有高辐射涂料的耐热金属丝网筒等组成。本换热器具有综合传热系数大,换热效率高,体积小,结构紧凑等特点,可广泛应用于冶金、机械、建材等行业各种炉窑中的烟气余热回收。

异型多用游标卡尺 1017

 0

异型多用游标卡尺，是用来测量异型和普通零 部件的一种量具。对于异型零部件如箱体、壳体类 等，在普通游标卡尺无法测量情况下，使用该卡尺就 能轻而易举地解决问题。该卡尺异型固定量角(5)和 异型活动量角(6)各成半圆状(蟹爪状)。异型多用游标卡尺应用于：机械制造、冶金、铸 造、玻璃器皿、塑料、军工等行业。

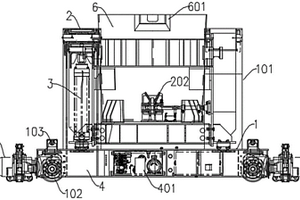

移动式钢（铁）水罐倾翻设备 828

 0

本实用新型公开了一种移动式钢(铁)水罐倾翻设备，属于冶金设备技术领域。该设备包括底座、活动支架和第一动力单元，所述底座具有立柱，活动支架铰接连接在立柱的上端，所述第一动力单元用于驱动活动支架沿活动支架与立柱的铰接处翻转，所述底座下方安装有带动底座运动的行走轮，所述行走轮通过第二动力单元驱动。其能够保证处于行走轮上的多台驱动装置同步运转，提高倾翻设备移动时的稳定性，避免出现单台驱动装置停止运转而造成了其余驱动装置负荷过大的问题。

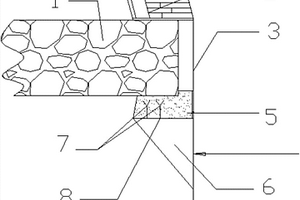

消除麦尔兹石灰窑跑风的工艺结构 663

 0

本实用新型公开了一种消除麦尔兹石灰窑跑风的工艺结构，属于冶金工艺技术领域，旨在解决麦尔兹窑下托圈出现磨损变形造成的跑风现象。本实用新型的一种消除麦尔兹石灰窑跑风的工艺结构，包括金属托板、加强筋板、Y型锚固件、高铝质喷涂料、纤维毡，其中，在窑体下托圈离混凝土梁下一段距离，焊接一圈金属挡板，挡板上表面焊接两环金属锚固件，在窑壳上粘贴一层纤维毡，然后选用高强度的一种高铝质喷涂料，进行密封。通过本实用新型的生产装置可以消除膨胀应力，并能较好密封，消除跑风现象。

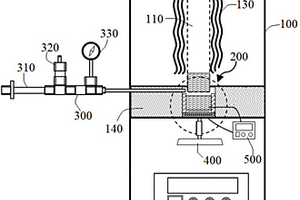

炉渣反应性能检测系统 1123

 0

本实用新型公开了一种炉渣反应性能检测系统，属于冶金领域。本实用新型包括炉体、反应单元和电信号检测仪，反应单元设置于炉体内测样管的下方，反应单元包括由侧边绝缘板和底部导电板围成的反应槽，反应槽内设有电极，电极穿过绝缘板与电信号检测仪相连，导电板与电信号检测仪相连。本实用新型克服现有技术中对氧化钙与炉渣反应性能检测的主观因素影响大、检测结果不准确的不足，采用将炉渣注入到氧化钙槽中，检测炉渣溶解一定厚度氧化钙所需的时间，通过物理信号变化判断反应到达设定位置，可以提高氧化钙溶于炉渣反应能力检测的准确性和检测效率。

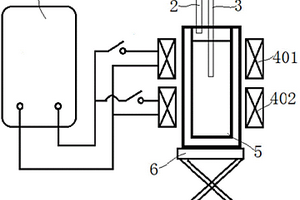

金属半固态坯料的制备装置 892

 0

本实用新型公开了一种金属半固态坯料的制备装置，属于金属材料与冶金技术领域。本实用新型的一种金属半固态坯料的制备装置，包括加热机构、坩埚和升降平台，其中，所述的加热机构包括交流电源和加热线圈，加热线圈通过导线与交流电源相连，且上述加热线圈包括第一线圈和第二线圈；坩埚固定于升降平台上且置于第一线圈和第二线圈内部。通过使用本实用新型中的金属半固态坯料的制备装置，使金属的熔炼、精炼和循环重熔处理使用同一装置即可完成，设备结构简单，易操作，且该装置可以用来制备各种金属材料，尤其是高熔点钢铁材料的半固态坯料。

袋式除尘器滤袋及与其配套使用的袋笼 876

 0

本实用新型公开了一种袋式除尘器滤袋及与其配套使用的袋笼，采用截面自下而上逐步增大的锥形滤袋（1）和袋笼（2），即可在滤袋袋口外部灰尘板结或滤袋内部进灰板结的情况下，很容易将滤袋和袋笼抽出更换，降低了破袋率；且由于滤袋、袋笼的截面自下而上逐步增大，故当风量增加时，滤袋和袋笼的截面直径也随之增加，从而保证了滤袋内的气流速度接近一致，滤袋内磨损程度一致，避免了滤袋局部过快磨损损坏的问题；另外，由于锥形滤袋和袋笼由上而下截面逐步缩小，所以相邻滤袋底部之间的边距相对增大，避免了目前相邻滤袋底部之间因边距较小而造成的相互碰撞、磨损大和降低滤袋使用寿命的问题。可广泛用于治理建材、冶金化工等行业的粉尘污染。

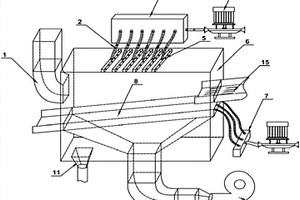

脉冲单机除尘器 899

 0

本实用新型公开了一种脉冲单机除尘器，涉及除尘器设备领域，包括过滤室、净化室、灰斗、进风口、出风口和脉冲喷吹装置，所述净化室设在过滤室顶部，净化室上方设有出风口，所述过滤室顶部一侧设有与净化室连通的排风机，另一侧设有脉冲喷吹装置，所述过滤室内垂直设有多个滤袋骨架，滤袋骨架上固定安装有滤袋，所述进风口设在灰斗顶部一侧，灰斗上设有圆形人孔，底部设有双层卸灰阀。本实用新型具有清灰效果好、净化效率高、处理风量大、滤袋寿命长的特点，广泛应用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性粉工业粉尘的除尘净化。

稀土铝合金电缆 856

 0

本实用新型公开了一种稀土铝合金电缆，它是由导体、绝缘层、绝缘屏蔽层、铜带屏蔽层、包带层、钢丝铠装层以及护套组成。导体为铝导体材料，所述绝缘层外包裹有一层绝缘屏蔽层，所述绝缘屏蔽层外包裹有一层铜带屏蔽层，所述铜带屏蔽层外包裹有一层包带层，所述包带层外包裹有一层钢丝铠装层。本实用新型具有优良的屏蔽性能，适合运用于航空、发电、冶金、化工等领域，还具有电力传输能力高，耐高温，耐酸碱，抗拉性强的优点。

回转窑温控进料器 1022

 0

回转窑温控进料器，涉及冶金设备技术领域，其特征在于：在回转窑前段的螺旋进料器连接有一个电子元器件，能够在回转窑达到一定温度的情况下，缓慢、均匀的将物料加入到回转窑中，在温度低于焙烧温度下停止进料，可以解决由于回转窑温度不够或者物料过多，出现结团现象，因而导致焙烧不充分，降低产率的问题。

手动调节式压辊 771

 0

本实用新型涉及一种冶金行业附属设备，具体是涉及一种手动调节式压辊。具有传送带，传送带的两侧设有支架，支架内设有方形轨道，方形轨道内设有压辊固定架，压辊固定架具有呈纵向的螺纹孔；两个压辊固定架之间安装有压辊，压辊与传送带平行；还具有螺杆，所述螺杆穿过支架顶部，并伸入压辊固定架的螺纹孔中。本实用新型手动调节式压辊，结构设计简单，通过手动转动螺杆，即可实现压辊与传送带之间间距的调节，操作极为简便，同时，在螺杆不旋转的情况下，压辊与传送带之间的间距始终保持恒定，从而使产品加工精度得到提升。

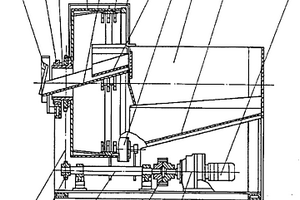

滚筒式自动加球机 861

 0

一种球磨机用自动加球机,包括驱动机构、储球仓、加球执行机构、接球装置几部分。加球执行机构为一内壁圆周上装有若干只球勺的旋转滚筒,旋转滚筒的排球端为空心轴颈,接球装置位于旋转滚筒内;储球仓底部为大头与旋转滚筒相接的半圆锥结构。本实用新型具有不卡球、不蓬料、结构紧凑的优点,不仅可以补加钢球,而且可以补加钢段及不很规则的球介质,可广泛用于冶金、煤碳、建材等行业球磨作业过程中介质钢球或钢段的自动补加,适应性强。

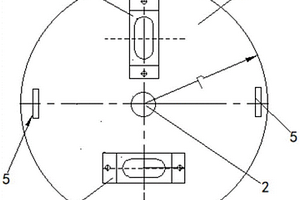

转炉炉底中心快速定位工具 738

 0

一种转炉炉底中心快速定位工具，属于冶金行业转炉炉衬砌筑技术领域，该定位工具，包括放置在转炉炉底的定位圆盘，定位圆盘的中心设置有便于标记定位的中心孔，定位圆盘上固定有用于检测其平面度的水平仪Ⅰ和水平仪Ⅱ，水平仪Ⅰ沿着定位圆盘的径向设置，水平仪Ⅱ与水平仪Ⅰ相互垂直且分别位于中心孔的两侧，本实用新型的有益效果是，本实用新型结构简单，制作成本低，操作方便快捷，定位精准，提高了转炉炉衬砌筑的效率，避免了返工。

新型柔软耐弯曲型抗核电磁干扰特种综合电缆 1022

 0

本实用新型公开了一种新型柔软耐弯曲型抗核电磁干扰特种综合电缆，包括内导体，所述内导体外壁设置有绝缘层，所述绝缘层外壁设置有屏蔽层，所述屏蔽层外侧设置有内护套，所述内护套外壁缠绕有薄型无纺布绕包层，所述薄型无纺布绕包层外壁设置有综合屏蔽层，所述综合屏蔽层外壁表面设置有外护套，所述综合屏蔽层采用多层微孔膜和镀锡铜箔丝编织而成，本实用新型涉及电缆技术领域。该新型柔软耐弯曲型抗核电磁干扰特种综合电缆，表面有极好的不粘性和抗污性，生产制造容易、成本低、具有较小的绝缘介质损耗，同时电缆能够经受较强的耐电压冲击性，能经受高速、频繁变频时的脉冲电压，可广泛用于电力、冶金、石化、传媒等行业。

烧结矿竖冷炉上料系统 961

 0

本实用新型公开了一种烧结矿竖冷炉上料系统，属于钢铁冶金领域。本实用新型包括送料链板、上料小车和上料轨道，上料小车设置在上料轨道的一端，且送料链板的出料端正对上料小车的装料开口，上料小车包括活动连接的装料腔和返矿腔，装料腔位于返矿腔上方，且装料腔底部设置有筛网，筛网的下方设置有推动器，推动器的一端与返矿腔内壁相连，推动器的另一端与筛网相连。本实用新型克服现有技术中竖冷炉装料过程中偏析严重、料面透气性较差的不足，采用上料小车对烧结矿上料过程中同步进行筛分，使入炉烧结矿中细粒级含量大幅减少，大幅改善竖冷炉透气性，烧结矿显热回收效率大幅提高。

用于含铁尘泥中有价金属综合回收的外热式回转窑 706

 0

本实用新型公开了一种用于含铁尘泥中有价金属综合回收的外热式回转窑，含有驱动电机、给料装置、出料装置（8）、滚筒（3）及其传动支撑机构。滚筒（3）的炉膛外筒采用高温浇注料浇筑层（2），高温浇注料浇筑层（2）外壁采用钢板壳体（24）加固，钢板壳体（24）与高温浇注料浇筑层（2）之间充填保温材料层（1）；滚筒（3）一侧设有油气喷孔（5），油气喷孔（5）与外加热系统的油气喷出管（23）相通联；在回转窑窑头一侧设有烟气冷却收尘装置。本实用新型具有运行平稳、可靠、有价金属还原挥发充分，各主要组件可撤卸、组装，方便检修，可分别满足冶金含铁尘泥及复杂难选铁矿石的还原焙烧、深度还原焙烧、低熔点金属挥发焙烧、氧化焙烧、中性煅烧。
