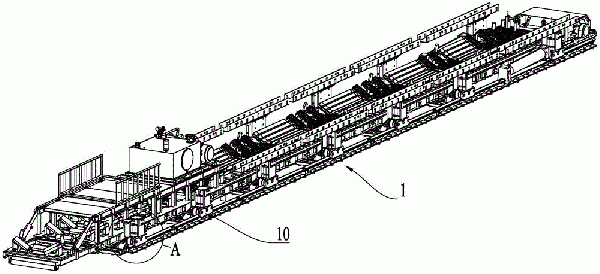

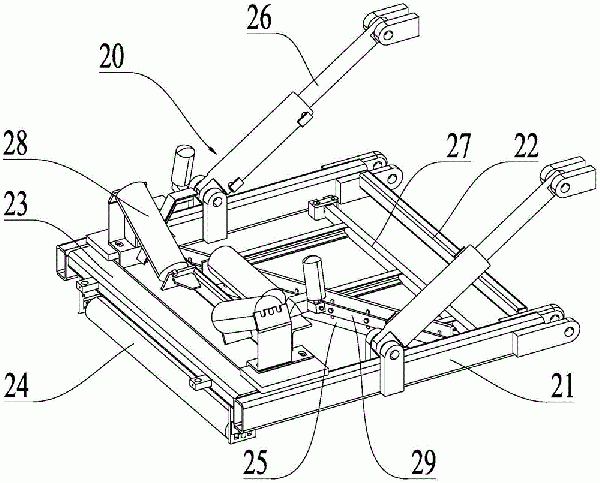

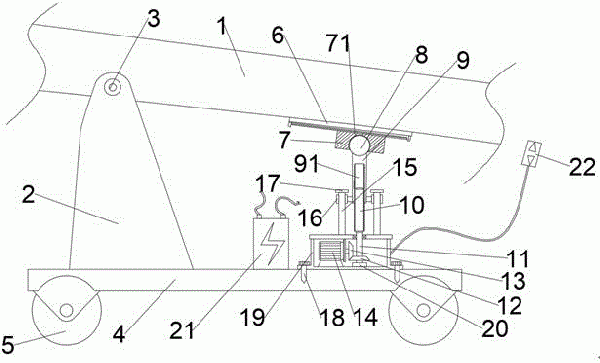

本实用新型涉及带式输送机技术领域,特别是一种带式输送机自移机尾用支撑小车装置,包括输送机自移机尾以及位于输送机自移机尾两侧上的小车组件,所述输送机自移机尾下方设有轨道,所述小车组件可滑动地设置在轨道上,所述小车组件包括安装壳体,所述安装壳体呈三面开口的壳体结构,安装壳体一面固定连接在输送机自移机尾上,安装壳体下方对称设有固定架,所述安装壳体的一个开口面上可拆连接有安装盖,安装盖与安装壳体之间设有支撑主体,支撑主体的一端可转动地连接在安装盖与安装壳体之间,支撑主体的另一端可转动地连接固定架,支撑主体沿轴向方向可滑动地设置在安装壳体内。

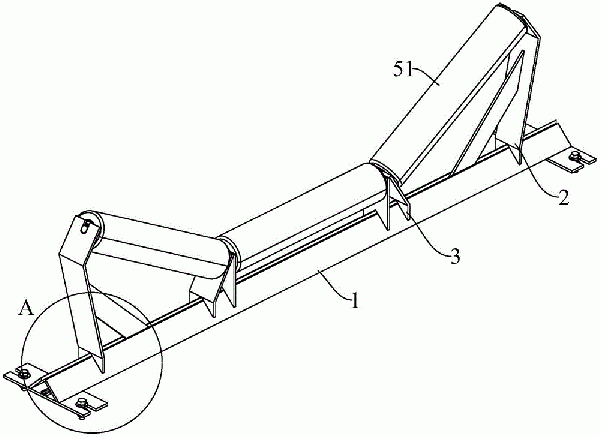

本实用新型涉及输送机托辊技术领域,尤其涉及一种带式输送机托辊支架,包括基座和对称设设置其上的第一支架和第二支架,两第二支架位于两第一支架之间;基座包括沿其长度方向设置的腔体和限位开口,第一支架的第一限位板和第二支架均与基座滑动连接,第一支架的定位板通过限位开口伸入腔体内;第一支架与第二支架之间,以及两第二支架之间均通过连接轴连接,在连接轴上设有辊筒。通过对称设置的两个第一支架和两个第二支架连接固定三个托辊,第一支架与第二支架之间相对对立设置,便于对基座上任一辊筒进行替换;第一支架与第二支架之间通过连接轴相互连接,且均与基座滑动连接,便于调节托辊的空间位置,增强灵活性,提升了输送机托辊的实用性。
本实用新型涉及输送机技术领域,尤其涉及一种带式输送机尾部驱动力自动调节装置,导向辊组、传送带、驱动组件和调节组件,导向辊组包括换向辊、第一导向辊和第二导向辊,第一导向辊和第二导向辊分别位于传送带内外两侧,调节组件中活动辊和固定辊的分别位于驱动辊两侧,气缸与活动辊连接。驱动组件靠近输送机尾端设置,避免输送机前端进料施加在传送带上的重载影响驱动组件性能;传送带依次卷绕通过第一导向辊、驱动辊和第二导向辊,并部分包覆在各辊外圈。带式输送机是通过辊筒与输送带之间连续摩擦驱动物料运输,通过气缸驱动活动辊朝向固定辊靠近或者远离,使传送带在驱动辊外圈的包覆角度增大或者减小,实现传送带上驱动力的增大或者减小。

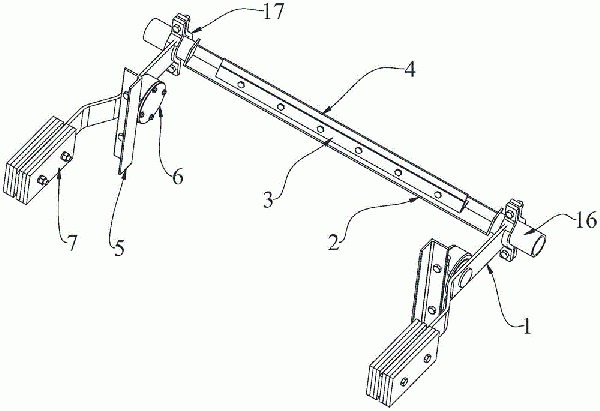

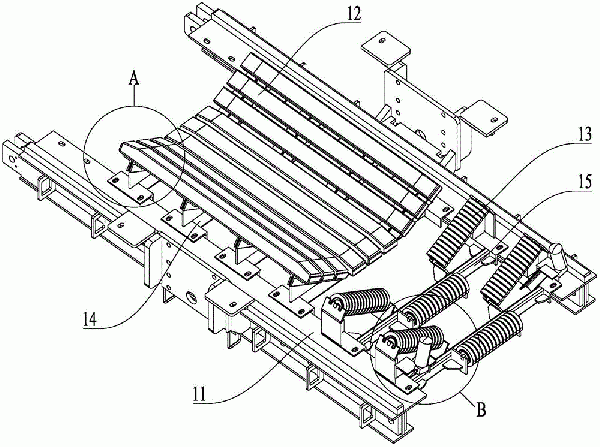

本实用新型涉及清扫器技术领域,尤其涉及一种带式输送机头部清扫器,包括:一对回转臂;基板,固定于两个回转臂前端之间;缓冲基座,用于安装刮刀,滑动连接于基板上,且与基板之间设置有弹性缓冲结构;一对角钢,每个角钢分别通过旋转联接器与回转臂中部旋转连接;一对重锤,分别固定于回转臂的尾部,本实用新型提供的头部清扫器,区别于目前常规使用的重锤式清扫器,通过在缓冲基座和基板之间设置弹性缓冲结构来抵消掉刮刀受到的轻微振动,当刮刀发生振动时,通过弹性缓冲结构来抵消掉该振动,从而防止刮刀受到损坏以及保持刮刀与皮带之间的贴合。

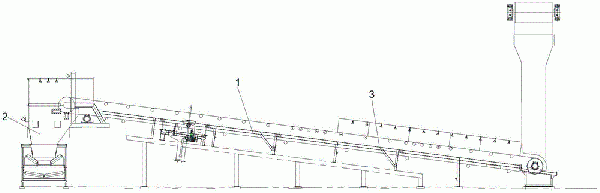

本实用新型涉及一种应用于带式输送机的喷雾抑尘装置,其具有带式输送机,所述的带式输送机的端部设置下料斗;所述的带式输送机上设置导料槽,所述的下料斗上部和导料槽上部均设置喷雾抑尘组件;所述的喷雾抑尘组件包括喷雾主机、高压水管、不锈钢无缝焊接管、喷头延长杆和高压雾化喷嘴。该应用于带式输送机的喷雾抑尘装置,解决现有车间或转运站内的扬尘问题,改善车间内环境;解决部分原料对湿度要求高,无法治理扬尘的问题;解决因治理扬尘时,往原料中加水,导致的原料与带式输送机皮带粘连的问题;解决大功率吸尘设备投入大,清理繁琐,运行成本高的问题;本发明所产生的的水雾颗粒除有显著的降尘效果外,还具有降温、防爆的特点。

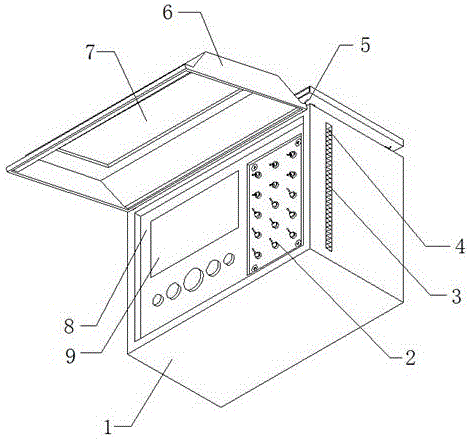

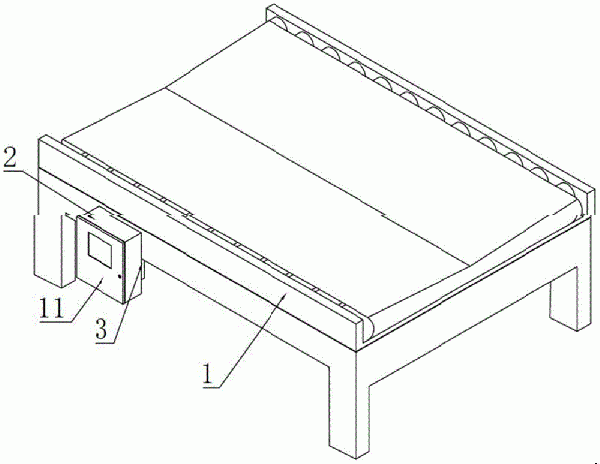

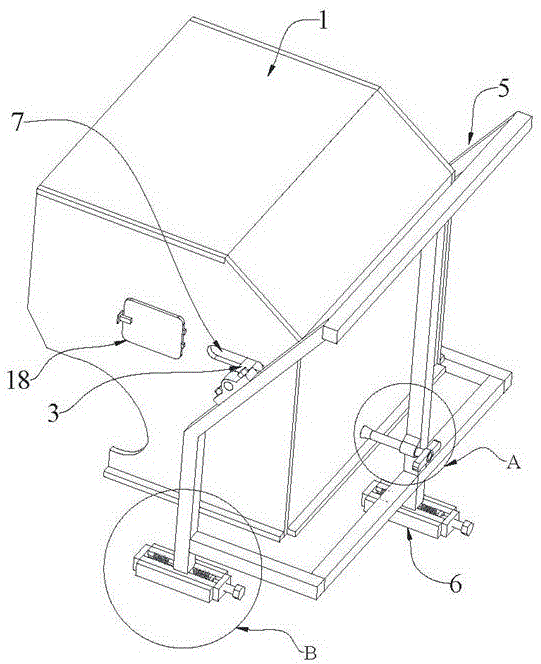

本发明公开了一种矿用带式输送机的智能化电控装置,属于控制系统技术领域,包括电控箱,电控箱的一侧内壁通过螺栓连接有安装板,且安装板的一侧外壁开设有安装口,安装口的内壁安装有显示器,安装板的一侧外壁开设有安装槽,且安装槽的内壁通过螺栓连接有控制面板,电控箱的两侧外壁均开设有散热口,电控箱的一侧外壁开设有通风口,且通风口的内壁通过螺栓连接有风机座,风机座的两侧均通过螺栓连接有风机。本发明通过对热量的快速排放以及对风力的扩散能够提高电控箱内部的散热效果,能够对风机进行散热处理,防止风机工作时产生的热量随着风力进入到电控箱的内部,从而对电控箱内部的散热造成影响,提高防护机构的防护范围。

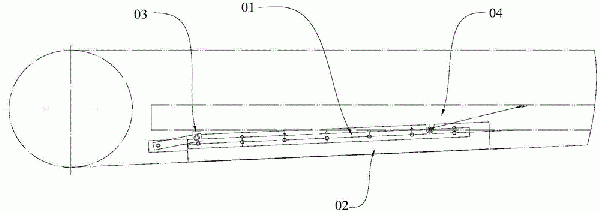

本实用新型涉及带式输送机配件技术领域,尤其涉及一种带式输送机的头部护罩,包括:罩设于带式输送机输送末端的护罩体,护罩体内部具有中空的腔室,腔室内设置有呈弧形弯曲的导料板,导料板开口面向皮带,导料板背面设有水平的第一杆,第一杆的长度方向与皮带宽度方向一致,位于第一杆下方的导料板背面还设置有水平的第二杆,第二杆垂直于第一杆,第一杆的两端均伸出护罩体并与外部支架固定连接,第二杆的端部也伸出护罩体并与外部支架固定连接,外部支架底部连接有缓冲底座,外部支架可朝向或远离皮带移动,相较于现有技术中直接将导料板固定于护罩体上,本实用新型中的护罩体可免受导料板的冲击,护罩体使用寿命更长。
本实用新型涉及输送清洁设备技术领域,尤其涉及一种带式输送机用空段清扫器,包括:主机架,为V字型结构,顶部通过拉伸机构与中间架连接,两自由端与中间架之间通过限位机构连接;刮板,固定在主机架上,刮板的刃口向外侧倾斜设置,且刮板刃口处的厚度大于刮板上端部的厚度;稳定压架,设置在主机架开口方向的一侧上,与主机架形成三角形稳定结构;通过将刮板的刃口向外侧倾斜设置,在清扫过程中,物料不易于卡死在刮板与传送带之间,同时配合稳定压架的作用,利用主机架自身的重力以及刮板的弹性作用下,在传送带的抖动过程中,刮板的刃口也能够紧贴传送带表面,使得物料能够有效被清除出传送带表面,从而有效提高刮板和传送带的使用寿命。

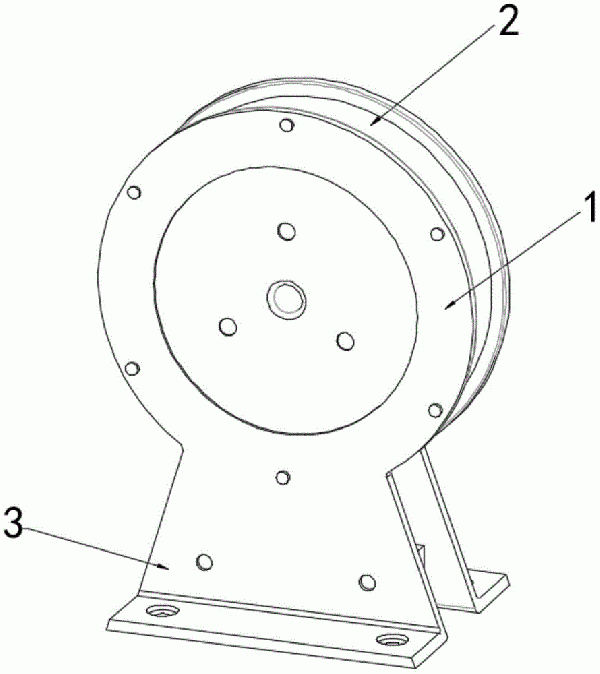

本实用新型涉及逆止器技术领域,尤其为一种带式输送机接触式逆止器,包括侧架,所述侧架之间设置有转轮,所述转轮的内部设置有连接盘,所述连接盘通过螺栓与侧架固定连接,所述连接盘的外侧等间距开设有用于安装止动组件的第一开槽,且每个所述第一开槽的上端一侧均开设有止动槽,本实用新型通过在止动组件的上方设置有由回转止动块以及限位块组成的抵紧机构,在进行止动时,能够对止动块的上端中部进行有效的抵紧,后抵块抵入到止动槽内部,从而实现更加稳定的止动,能够承受的倒转力大,避免力过多施加在连接轴上造成结构的损坏,使用更加稳定可靠,并且弹性组件与止动块为分离式设置,能够避免在止动时长期拉伸造成弹簧变形。

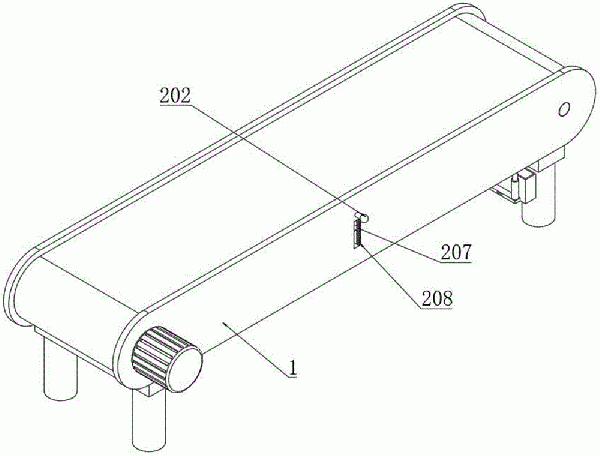

本实用新型公开了带有皮带清理机构的带式输送机,属于输送设备技术领域,本实用新型包括带式输送机体,所述带式输送机体内侧中部固定安装有调节拉紧组件,所述调节拉紧组件主要由具有对连接架位置进行移动固定功能的螺纹杆、滑架和连接杆组合而成,所述带式输送机体底端边部固定安装有循环清洁组件,所述循环清洁组件主要由具有对弹簧伸缩柱进行安装功能的支撑杆、支撑板和定位杆组合而成,本实用新型通过调节拉紧组件,便于工作人员对压板位置进行移动固定,降低了工作人员定位压板难度,从而便于工作人员对传输带进行挤压处理,进而便于工作人员根据需要对传输带进行绷紧处理,避免传输带在使用时出现松散的现象。

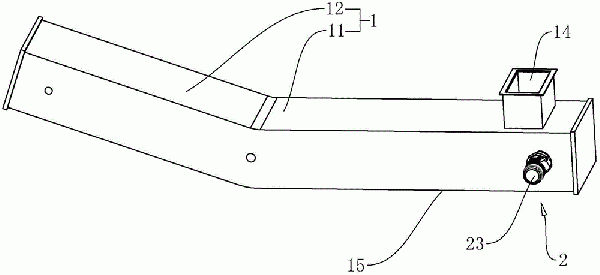

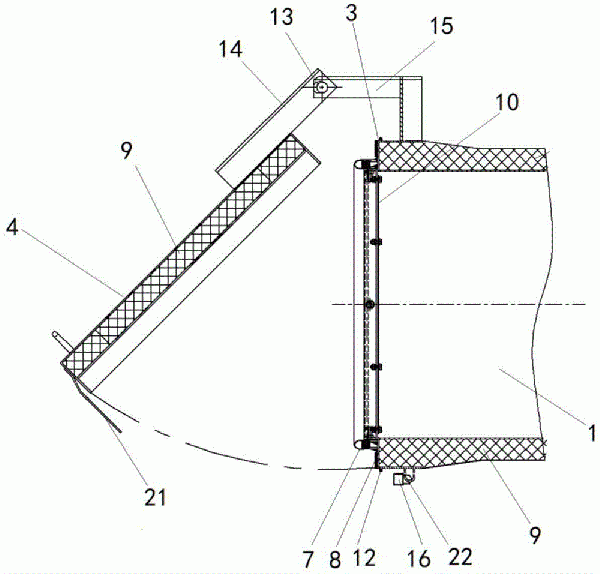

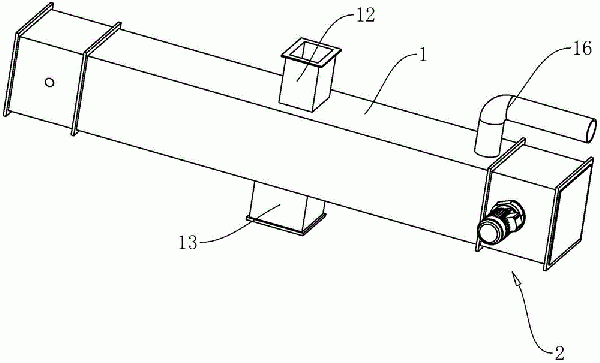

一种气垫带式输送机的可密闭进风管,进风管位于气垫带式输送机的机体表面外;进风管的截面是矩形的;设背向机体的一侧为前。在进风管的开口端面安装有可开关的门;门包括门框和门板,门板可开关地连接于门框;所述门框是由首尾依次连接的平板构成;在构成门框的平板上安装有环形槽,环形槽在进风管的开口端面外围,环形槽的开口方向朝向进风管的前方;在环形槽内嵌有密封圈;在构成门框的平板前表面覆有密封垫;所述门板是一面敞开的长方体中空结构;门板的敞开面与门框配合;门板与门框的开关连接结构为转动连接结构或可拆卸连接结构,其中:转动连接结构的转动轴线远离进风管的侧壁。在工程实施时候,手轮与压铁之间还可以安装弹簧垫圈等。

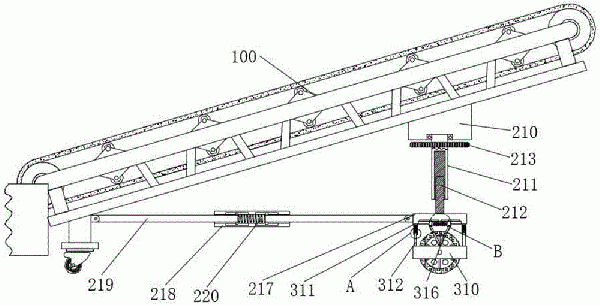

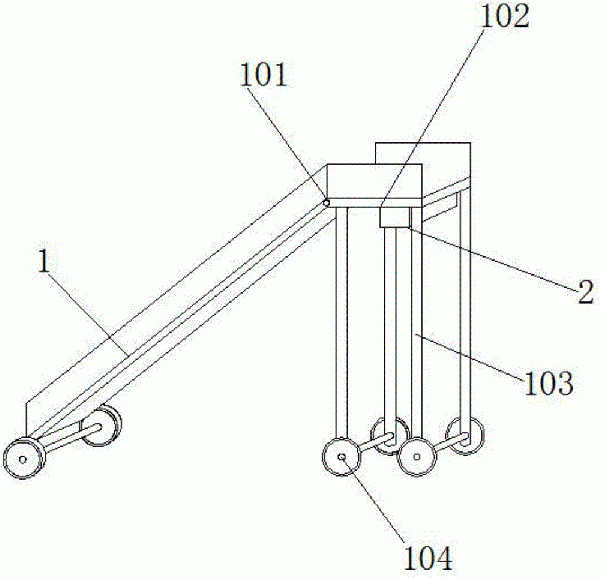

本实用新型涉及带式输送机技术领域,具体为一种具有倾斜角度调节结构的带式输送机,包括带式输送机主体和伺服电机,所述带式输送机主体底端的右侧设置有调节机构,所述连接架底侧的前后两端皆通过内前轴承连接有螺纹套,所述螺纹套的底端皆插设有螺纹杆,所述连接板的底端皆开设有滑动槽,所述滑动槽的内部皆设置有两组移动块,所述移动块前后两侧的底端皆铰接有连接杆。本实用新型免用户无法对不同高度的储存装置进行加料,方便用户可对不同高度的储存装置进行加料,具有很强的实用性,避免用户在移动带式输送机主体时,长时间的颠簸而导致带式输送机主体内部零件产生松动,提高了带式输送机主体使用的使用寿命。

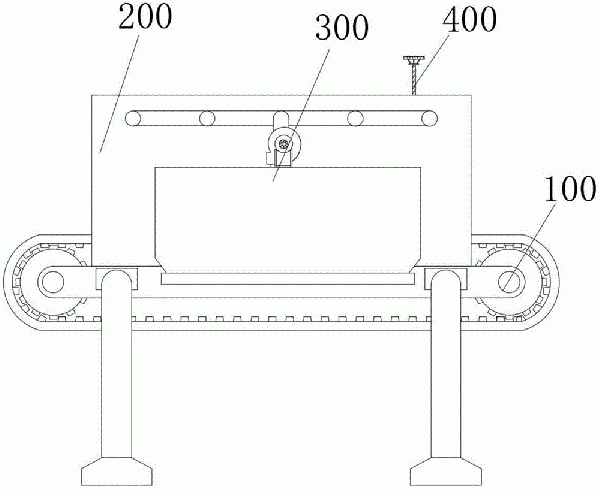

本实用新型涉及带式输送机技术领域,具体为一种具有摊平结构的带式输送机,包括带式输送机主体、电机、风机和电热丝,所述带式输送机主体的顶端安装有摊平机构,所述摊平机构包括压杆,所述压杆皆位于带式输送机主体的上方,所述压杆的左侧设置有第一连接块,所述压杆的左端皆连通有连接头,所述连接头皆插设在第一连接块内部,所述第一转杆的右端皆贯穿传动仓延伸至传动仓内部,所述第二插杆的右端皆固定连接有第二弹簧,且第二弹簧远离第二插杆的一端皆与连接座内壁固定连接。本实用新型可以对土渣进行摊平,防止土渣被风吹散形成扬尘,而且可以对湿泥土进行烘干,防止湿泥土粘附在传送带上无法排出。

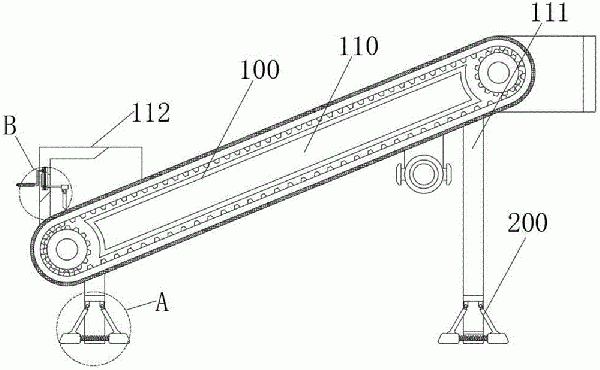

本实用新型涉及带式输送机技术领域,具体为一种支座具有减震结构的带式输送机,包括带式输送机装置,所述带式输送机装置包括输送机主体,所述输送机主体的底端安装有两组支撑座,所述支撑座顶端的一侧安装有挡板,所述支撑座的底端皆安装有减震机构,所述减震机构包括支杆,两组所述支杆的顶端皆与支撑座的底端通过内嵌轴承轴承相连接,所述支杆的底端皆固定连接有底座,所述支撑座的底端皆设置有第一弹簧,所述挡板的一侧安装有刮料机构。本实用新型可对运作时的震动进行缓冲,避免震动较大,而使得物料在输送的过程中掉落,可通过刮板对支杆表面粘连的物料进行刮除,避免物料粘连在支杆的履带上,而影响该装置正常运转。

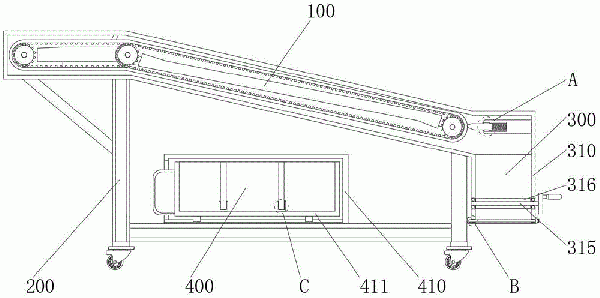

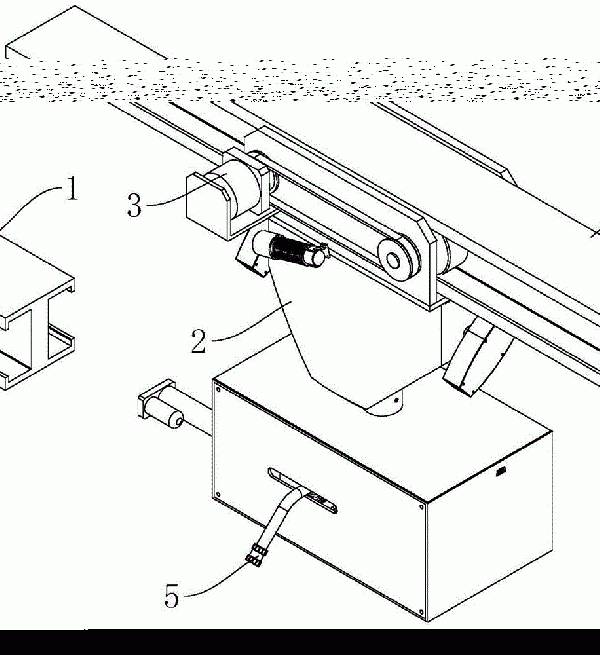

本实用新型涉及输送机技术领域,具体为一种具有积垢清理结构的带式输送机,包括传送装置主体,所述传送装置主体的底端安装有支撑架,所述传送装置主体的右端设置有清理机构,所述第二仓体的内部设置有第三仓体,所述第三仓体的底端均匀固定有第四连接块,所述第四凹槽的内部皆插设有第二插板。本实用新型可以对积垢进行快速的处理,保证了传送装置主体传送带表面的清洁度,避免了传送装置主体表面存有大量的积垢而影响传送装置主体的正常使用,从而提高了用户的工作效率,保护了传送装置主体的正常运行,方便了用户对于物品的存放,提高了本装置的实用性,使得用户对于本装置的使用更加的灵活多变。
本实用新型涉及带式输送机技术领域,具体为一种具有防扬尘结构的带式输送机,包括带式输送机主体和鼓风机,所述带式输送机主体的一端设置有防尘仓,所述防尘仓的一侧固定连接有防尘机构,所述连通管的一侧皆与连接管一端的一侧相连接,所述防尘仓一侧的内壁上固定连接有清洁机构。本实用新型用户通过防尘机构,可快速对运输中货物时,产生的大量扬尘进行吸附处理,并可合理的对外界灰尘进行收集处理,通过清洁机构,清洁毛刷杆可快速对带式输送机主体表面运输完成后粘附的部分污染物杂质进行快速清除,避免杂质长期粘附在带式输送机主体表面,直接影响到二次使用,给用户带来清洁的麻烦。
本实用新型公开了一种带式输送机的防漏料装置,包括机架、驱动辊、从动辊和驱动电机,所述机架内腔一端转动安装有驱动辊,所述机架内腔另一端转动安装有从动辊,所述机架内腔一端固定安装有驱动电机,所述驱动电机通过皮带与驱动辊传动相连,所述驱动辊和从动辊表面套装有传输带,所述机架内腔中部设置有一号引导辊。本实用新型通过二号引导辊可使传输带的两端隆起,使其呈V字形结构,在对物料进行输送的过程中,可使物料位于传输带中部,振动电机在工作时产生振动,振动通过导向轮传递到传输带外壁表面,通过振动可使落在传输带两端的物料在振动的作用下滑落到传输带中部,从而进一步的提升物料的防漏效果。
本实用新型公开了一种带式输送机用重锤配重装置,包括重锤本体,所述重锤本体表面靠近两端面位置均套接有抱箍,所述抱箍内侧壁固定连接支撑座,所述支撑座底端通过轴座转动连接轴杆,所述轴杆外部套接有橡胶导向辊,所述支撑座一侧固定连接支架,所述支架表面插拔连接激光灯,所述抱箍顶端螺旋插接有支撑组件。本实用新型在输送货物的过程中,激光灯处于照亮状态,皮带位于激光灯的激光线之间,当皮带发生偏移的时候,激光线照射在皮带表面,辅助技术人员观察,及时发现状况,停机检修;通过抱箍套接在重锤本体外部,橡胶条贴合在重锤本体外表面,通过螺栓对抱箍的开口端锁紧,便于实现抱箍和重锤本体的组装和拆分,操作方便。
本实用新型公开了一种带式输送机用位移补偿机架,包括输送机本体,所述输送机本体两侧外壁均焊接有第一支架,所述第一支架内侧焊接有导向杆,所述输送机本体下方对称安装有第二支架,所述第二支架一端安装有主动辊,所述第二支架另一端安装有从动辊,所述从动辊外壁安装有传送带,所述第二支架上表面对称焊接有支杆,所述支杆顶端焊接有滑块,所述滑块上表面转动连接有蝶形锁紧螺栓。本实用新型通过人工拖动滑块沿导向杆向右滑动,从而使传送带凸出于输送机本体末端,通过从动辊与主动辊之间的相互配合,使传送带转动运转,接取从输送机本体末端落下的物料并输送,方便带式输送机末端与接料装置相对接,调节十分的方便。
本发明提供一种矿用带式输送机输送带撕裂损伤检测方法,依托用于向输送带背面发射多道平行线性光的多道线性光发射器和用于视频采集及图像处理分析的视觉传感器实施,包括步骤:一,视频采集:视觉传感器实时采集处于运动中的输送带被多道线性光所覆盖的带面区域的视频图像;二,单帧图像处理分析:视觉传感器对采集的视频图像逐帧进行单帧图像处理分析;三,多帧图像融合处理分析:视觉传感器对由第二步处理分析完毕后的各单帧图像,结合从外设输入的输送带速度进行多帧图像融合处理分析得到输送带撕裂损伤完整信息并输出。本发明能够对输送带是否撕裂损伤进行准确检测并能计算输出损伤的长、宽、深度以及损伤轮廓等特征,适于煤矿实施和应用。
本发明公开了一种防逆转及自动清理背面积尘的带式输送机,该带式输送机包括两组安装板、主轴、从动轴,两组所述安装板之间设置有主轴、从动轴,所述主轴及从动轴上设置有输送带,所述主轴的两端均设置有传动轮,两组所述传动轮均位于安装板的外侧,两组所述安装板之间还设置有两组清洁轴,两组所述清洁轴均位于主轴和从动轴之间,两组清洁轴分别与主轴和从动轴转动连接。两组清洁轴对输送带背面的积尘进行清理,清洁轴使输送带背面与电源正极连通,输送带背面产生正电场,并通过正电场对灰尘进行静电吸引,使灰尘被吸附在输送带背面,避免灰尘扩散到空气中的同时,提高清洁轴对灰尘的清洁效率。
本发明公开了一种带有阻尼缓冲组件的带式输送机,包括输送带、驱动轮、承托轮组件和机架,驱动轮和承托轮组件分别旋转安装在机架上,驱动轮和承托轮组件张紧输送带,驱动轮驱动输送带进行移动,承托轮组件为输送带提供导向作用,承托轮组件带有正向旋转快启结构和反向旋转阻尼结构。驱动轮带动输送带正向运行进行物料的提升输送,承托轮组件起到导向作用,而在输送带因为物料过重而与驱动轮打滑反向滑落时,需要提供反向阻尼,防止输送带自由滑落,出现飞车事故,在输送带前进过程,承托轮组件正向旋转时,则不需要提供阻尼作用,更需要其能够快速无阻尼转动起来提供支撑作用,所以,承托轮组件带有正向旋转快启结构。
本申请涉及带有自动清洗装置的爬坡输送机,包括输送带、挡板、支撑架以及清洗装置,所述挡板与支撑架固定连接,所述输送带滑动设置于挡板上,所述清洗装置位于输送带靠近地面的一侧,所述清洗装置用于清洗输送带。本申请具有自动清洗爬坡机且清洗较为洁净的效果。

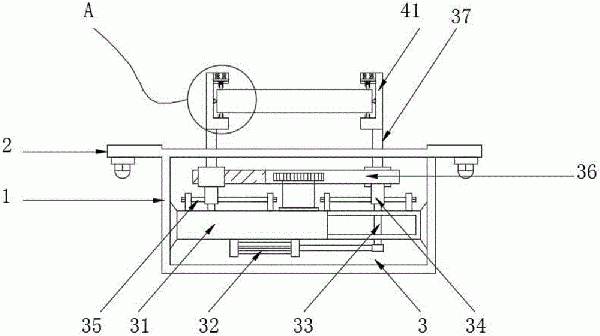

本实用新型公开了一种直角转向输送机的升降机构,包括U型框架,U型框架内设有转动连接的多个间隔设置的输送辊,U型框架内设有移动板,移动板的顶部设有多个第一支撑杆,多个第一支撑杆的顶部共同设有垫板,垫板的顶部设有多个第二支撑杆,第二支撑杆的顶部设有U型板,U型板内设有多个滚轮,滚轮内设有转轴,转轴贯穿U型板且与U型板转动连接,转轴延伸至U型板外的一端设有第一齿轮,移动板上设有用于驱动第一齿轮转动的驱动机构,多个U型板分别滑动连接于相邻输送辊之间,移动板底部设有用于升降移动板的顶升机构。本实用新型的直角转向输送机的升降机构使用方便,台面较小。
本实用新型公开了一种长度可自由延展的皮带输送机,包括一字排开的若干输送机机架,所述输送机机架的一侧设置有固定挡物板,输送机机架的另一侧设置有活动挡物板,所述固定挡物板和所述活动挡物板平行且相对分布在物品的输送方向上,输送机机架上至少安装有两个用于控制活动挡物板远离或靠近固定挡物板的横向调节单元,在相邻两个输送机机架之间,相邻横向调节单元之间通过过渡轴相连接,以实现若干输送机机架在长度方向上的延展,多个活动挡物板在各自对应的横向调节单元的控制下以及过渡轴的约束下保持在一条直线上。该长度可自由延展的皮带输送机,节省人工调整的时间成本,经济利用率高,体现出整线自动化程度。

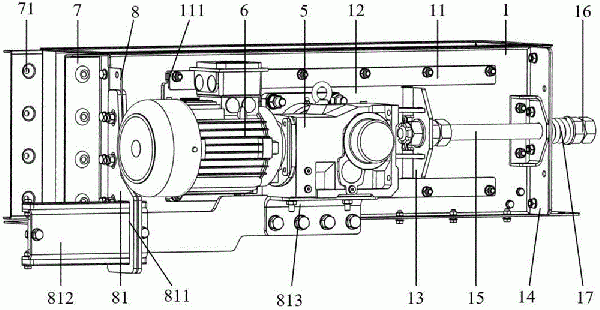

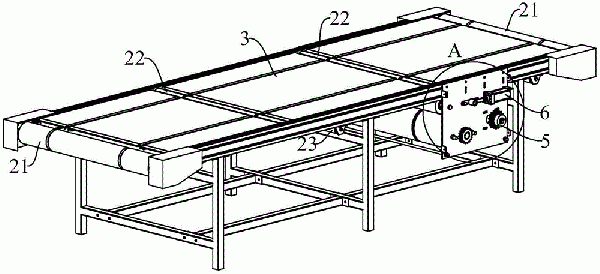

本实用新型公开了一种宽度可自由调节的皮带输送机,包括机架,机架的一侧设置固定挡物板,另一侧设置活动挡物板,固定挡物板和活动挡物板平行且相对分布;通过活动挡物板远离或靠近固定挡物板,实现物品输送宽度尺寸的增加或缩小;设定皮带输送机的长度方向为竖向,皮带输送机的宽度方向为横向;活动挡物板上至少安装有两个横向调节单元,横向调节单元包括横向调节板、调节齿轮箱、第一调速电机、联轴器以及连接杆;调节齿轮箱中的调节齿轮在第一调速电机的驱动作用下旋转,横向调节板在其齿槽与调节齿轮的啮合作用下做横向移动,进而带动活动挡物板做横向移动。该皮带输送机的宽度可自由调节,经济利用率高,体现出整线自动化程度。
一种抛料范围可调的皮带输送机,包括机架、皮带、动力装置、两个驱动辊筒和多个支撑辊筒。还包括导料板;导料板的前沿的宽度大于皮带的宽度;导料板的前沿高度高于后沿高度;导料板通过转轴连接在机头出料位置;转轴的两端通过轴承装置连接在机头位置的机架上;导料板的前沿贴在皮带表面;机头位置驱动辊筒的轴线所在的水平面在导料板的前沿上方;在导料板的顶面连接有两块侧板,两侧板围成进口宽、出口窄的物料通道;在机架上开有对应的两个弧形腰孔,连接转轴的两个轴承装置的轴承座可松紧地连接于弧形腰孔;弧形腰孔对应的圆心在导料板前沿所在直线上;在转轴上连接有转动补偿机构,在转动补偿机构的作用下,导料板的前沿有向下转动的趋势。

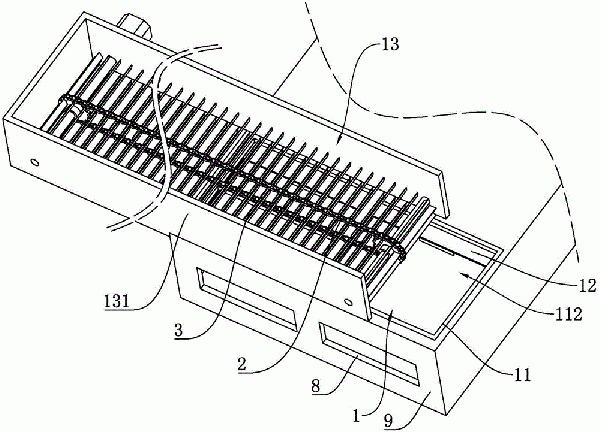

本实用新型提供用于皮带输送机机头机尾的高压脉冲除尘器,涉及空气净化领域。该用于皮带输送机机头机尾的高压脉冲除尘器,包括高压脉冲除尘器和进风箱,所述进风箱一侧开设有进风槽,所述进风槽一侧设置有网板,所述网板一侧固定连接有多个铁杆。该用于皮带输送机机头机尾的高压脉冲除尘器,使进风槽与两个输送机之间下落的物料平行设置,保证下落的物料一侧被均匀的抽气,保证物料下落出现的扬尘被完全地抽吸到高压脉冲除尘器内部进行过滤,减少物料进入高压脉冲除尘器内部的概率,减轻高压脉冲除尘器的工作负担,根据两个输送机之间运输的物料的粗细调节网板的位置,保证网板高效的阻挡飘向高压脉冲除尘器内部的物料。
本实用新型涉及皮带输送机技术领域,尤其是一种可伸缩型皮带输送机,其特征是,包括混合机、输送带、卷扬机和密封罩,所述混合机内设有伸进滚筒;所述伸进滚筒通过螺栓固定在承重梁滑道上,上方安装有输送带;所述承重梁滑道上面固定有承重梁,左端与立柱焊接;所述承重梁上面焊接输送机横梁,中间安装定滑轮;所述输送带通过托辊支架固定在输送机横梁上;所述定滑轮通过钢丝绳连接卷扬机,所述混合机侧面放置密封罩。本实用新型的有益效果是,该设备基于废旧利用,有效降低检修工时、减少员工劳动强度,达到降本增效的良好效果。结构简单易操作,废旧利用成本低,操作简单易普及,理论通俗易推广。

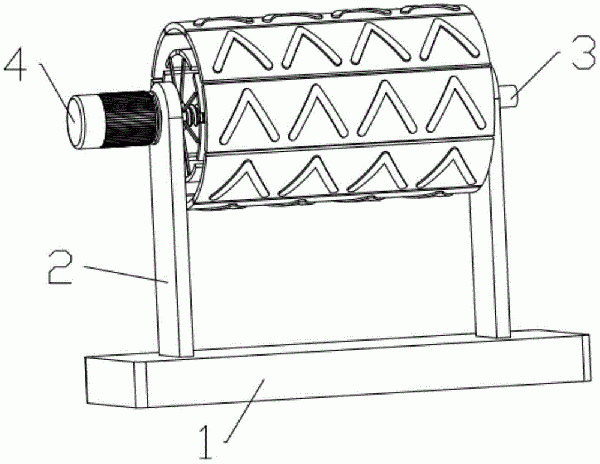

本实用新型提供了一种螺纹滚筒及包括其的皮带输送机,所述螺纹滚筒的表面设置有第一螺纹槽和第二螺纹槽,所述第一螺纹槽和所述第二螺纹槽的旋向相反,且所述第一螺纹槽和所述第二螺纹槽之间相对所述螺纹滚筒的中心对称。本实用新型通过对螺纹滚筒进行结构上的优化设计,在螺纹滚筒鼓型结构上增加旋向相反并且关于滚筒中心成对称的螺纹槽。在皮带张紧后,与螺纹接触皮带表面会产生微小的变形,从而增加滚筒与皮带间的摩擦系数,滚筒在旋转的过程中,两侧的螺纹均对皮带产生向心的轴向推力,可有效防止皮带的跑偏。
