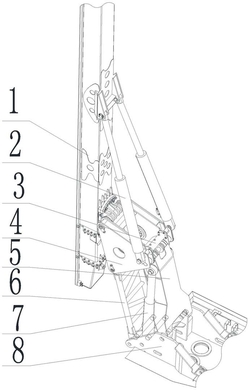

本实用新型涉及一种接点可伸缩式变幅机构、液压控制系统及旋挖钻机,包括桅杆、桅杆油缸、双活塞杆双向式液压缸、三角体、动臂、支撑杆、变幅油缸及回转平台,支撑杆、动臂以及变幅油缸的下端分别与回转平台连接,支撑杆、和动臂的上端分别与三角体的其中两角连接,变幅油缸的上端与动臂连接,双活塞杆双向式液压缸固定在三角体上,桅杆油缸的上端与桅杆连接,桅杆油缸的下端固定在双活塞杆双向式液压缸上,桅杆转盘处铰接点与三角体的第三角连接。该接点可伸缩式变幅机构、液压控制系统及旋挖钻机,其结构简单,运输时不需要拆除桅杆,增加变幅机构的稳定性和其能够承受的扭矩,具有较高的施工安全性、施工效率、舒适性以及操纵稳定性。(ESM)同样的发明创造已同日申请发明专利
本实用新型涉及一种重型鳞板输送机用防冲击装置,重型鳞板输送机包括进料斗、鳞板输送带和带动所述鳞板输送带动作的动力机构,防冲击装置设置于位于进料位置的鳞板下方,所述防冲击装置包括支撑板和缓冲弹簧,所述支撑板接近于所述鳞板的下表面设置,所述缓冲弹簧固定连接在所述支撑板的底部,所述缓冲弹簧的另一端固定在重型鳞板输送机的机架上。本申请解决了鳞板输送机的进料抗冲击问题,降低不必要的生产损失,提高鳞板输送机的使用寿命。
本实用新型公开了一种砂浆计量螺旋输送装置,包括托板,所述托板顶部设有螺旋输送机构,所述螺旋输送机构包括螺旋管、螺旋输送桨、进料管、出料管、软连管和固定圈,所述托板顶部表面右侧设有减速机,所述减速机右侧设有电机,所述减速机输出端与螺旋输送桨传动相连,所述电机输出端与减速机输入端传动相连,所述托板底部表面两侧均焊接有立柱,所述立柱底部设有支撑机构。本实用新型通过控制机构,可灵活的控制电机运行,并且电机又能经减速机带动螺旋输送机构上的螺旋输送桨运行,进而能够使得螺旋输送桨有规律的转动,以便于对原料进行定量输送,降低了工作人员负担,又能提高砂浆的输送效率效果。

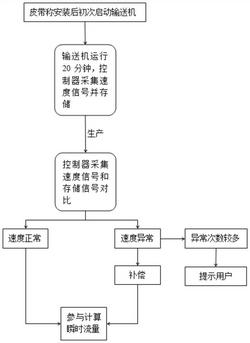

本发明公开了一种皮带秤自动在线修正速度的方法,步骤如下:1)、安装完成皮带秤后首次开启输送机时,控制器会自动采集输送机从零到皮带运行相对平稳时的速度信号,并存储起来;2)、皮带秤的输送机运行平稳后继续运行指定的时间后,控制器会在这期间自动抓取异常的速度信号,并存储下来;3)、当停止皮带输送机时,控制器会自动采集输送机从相对平稳到零的速度信号,并存储下来。本发明的技术能够实时对皮带秤计量偏差进行跟踪,偏差超过阀值后,进行在线自校验,皮带秤因此可以长期保持高精度,避免占用用户大量人力和时间。
本实用新型提供了一种粉体分离型喂料输送机,包括输送箱体、输送螺旋轴、输送电机、进料螺旋轴和进料电机,出料口外周面上固定有抽风管路,出料口内壁上环向分布有环形开口管,环形开口管呈环形结构,且该环形结构的内圆上环向开有抽风口,环形结构的外圆则与出料口内壁固定连接,且环形结构与抽风管路之间管路连通,抽风管路上外接有布袋除尘器。本实用新型结构设计合理,在原有螺旋输送机基础上,在出料口位置设计可向外抽风的抽风管路,重量较轻的粉尘或者微小颗粒可随抽风管路向外运动,与原有干性物料进行分离,有效分离在搅拌运输中产生的粉尘或者微小颗粒。
本发明公开了一种多级粉碎高效节能磨粉机,属于磨粉机械领域。本发明的磨粉机,包括机座、设于机座上的仓筒、设于仓筒内的粉碎刀组和用于驱动粉碎刀组旋转的驱动机构,粉碎刀组包括依次同轴设置的一级破碎刀组、二级破碎刀组和三级破碎刀组,二级破碎刀组和三级破碎刀组的旋转方向相反。块状物料在仓筒内依次经过一级破碎刀组、二级破碎刀组和三级破碎刀组逐级粉碎为粉末状物料,并且,一级破碎刀组将物料粉碎后经过筛盘过滤后再由二级破碎刀组和三级破碎刀组进一步粉碎,二级破碎刀组和三级破碎刀组旋转方向相反,能够以更高的转速对物料进行粉碎,物料粉碎效率更高,物料粉碎更加细密,且磨粉机的能耗更低,同时能够延长粉碎刀组的使用寿命。
本实用新型公开了一种运行稳定的衡量耐磨斗式提升机,涉及斗式提升机技术领域,包括设备壳体,所述设备壳体内部上方设置主动滚筒,设备壳体内部上方前后侧面分别开有轴承槽,设备壳体在轴承槽内固定连接有轴承A,主动滚筒的两端侧面分别与轴承A的内环固定连接,设备壳体内部下方设置从动滚筒,设备壳体内部下方前后侧面分别开有腰型槽,从动滚筒的两端分别穿过腰型槽与轴承B的内环固定连接,轴承B的外环固定连接有一对松紧调节装置,主动滚筒与传动带活动连接,传动带与从动滚筒活动连接,传动带的表面固定连接有数量大于一个的料斗,料斗为高锰钢材质。
本申请涉及除尘设备的技术领域,具体涉及一种脉冲袋式除尘器,其包括箱体,箱体的侧面顶部固定连接有出风管,箱体的侧面底部固定连接有进风管,箱体的底部固定连接有灰斗,灰斗内设有活动斗,活动斗包括固定在灰斗内壁顶部的弹性部一、固定在灰斗内壁底部的弹性部二及固定在弹性部一及弹性部二之间的斗板部,活动斗与灰斗内壁之间形成有活动腔室,灰斗上设有用于使活动斗晃动的调节结构。本申请的灰斗内不易积累灰尘,从而使除尘器正常工作以进行除灰工作,减少了PVC生产车间内粉尘的含量,从而提升了PVC膜产品的品质。
一种便于清理的斗式提升机底座,本实用新型涉及机械设备技术领域,它包含底座侧板、抽板、底座弧形板和接料抽屉;所述底座侧板前后对称固定在机座筒体的底部前后侧壁上,底座弧形板固定在前后两个底座侧板之间,且底座弧形板的弧度与机座筒体的底壁弧度相同,两者均开设有出料开口,所述的抽板为两个,左右对称活动插设在底座弧形板与机座筒体的底壁之间,且与出料开口活动配合密封设置;所述接料抽屉的数量为两个,左右对称设置在前后两个底座侧板之间,且分别活动设置于出料开口的下方。采用抽板配合抽屉,无需设置检修门即可实现积料的快速清理,操作简便。
本发明属于物料输送领域,提供了一种滚筒式输送机,包括:底座;输送部,所述输送部包括连接罩盖,所述罩盖的侧壁开设有出风口和进风口,所述罩盖的两端镜像设置有一对回转支撑件,所述回转支撑件的转动部上连接有圆形的输送筒体,所述输送筒体的内壁设置有若干输送叶片,所述输送筒体的侧壁开设有若干干燥通孔;通过输送筒体的旋转,配合输送叶片能够实现对物料的输送。
本实用新型涉及输送机技术领域,尤其涉及一种滚筒的调节结构及输送机,包括滚筒和调节组件,滚筒外侧设有输送带,内侧设有转动轴,转动轴的两端设置于轴承;调节组件对称设置在两侧的支架上,包括设置在支架上的第一滑块,第一滑块用于平行支架长度方向运动,第一滑块靠近输送带运动方向一端设有第二滑块,第二滑块用于垂直支架长度方向运动,第一滑块和第二滑块通过斜滑槽结构连接,轴承设置在第一滑块上;其中,第二滑块垂直支架方向运动,通过斜滑槽结构带动第一滑块沿支架长度方向运动,从而带动滚筒和输送带运动,从而实现在机实时调节输送带松紧的效果,降低了成本,提高了效率。
本实用新型涉及逆止器技术领域,尤其是一种新型的皮带输送机逆止器,其特征是,包括传动轴系统、传动滚筒、轴承座、止退棘爪装置、逆止器箱体和棘轮装置,所述传动滚筒两侧分别通过传动滚筒轴固定在轴承座内;所述棘轮装置设在传动滚筒轴上;所述轴承座固定在传动滚筒钢结构架立柱上;所述传动滚筒钢结构架立柱上设有止退棘爪装置;所述轴承座与传动轴系统一端通过轴承连接;所述逆止器箱体一侧通过螺栓固定在轴承座上。本实用新型的有益效果是,逆止力矩大,通用性强;结构设计简单,理论通俗易懂;无需人工操作,无能耗自动运行;备件通用、易于更换;占用空间小,成本低廉;逆止效果良好,能够满足生产需要,有效提高生产设备作业率。
本实用新型涉及保护装置技术领域,尤其是涉及一种皮带输送机光电开关防护装置,所述皮带输送机包括机架,所述机架上设置用于输送物料的输送机构,该装置包括设置在机架上的固定板,所述光电开关固定连接在固定板上并用于检测输送机构上的物料,所述固定板的一端向上翻折并形成遮挡部,所述遮挡部位于光电开关的上方,所述遮挡部上方开设有与光电开关相对应的检测孔,所述遮挡部为倾斜设置的斜面,本实用新型皮带输送机光电开关防护装置在使用时,通过固定板向上翻折的遮挡部,并且遮挡部位于光电开关的上方并与检测孔对应,同时遮挡部为倾斜设置,这样可以将碎屑等导向并掉落,大大降低纸屑等对光电开关的遮挡。
本实用新型公开了一种防止物料跑偏的皮带输送机,包括箱体,两个所述驱动辊上均设置有传送带,所述箱体外壁前后两端顶部中间位置均固定连接有伸缩气缸,两个所述伸缩气缸靠近传送带一端均贯穿并滑动连接有伸缩杆,所述箱体内壁底部右侧中间位置固定连接有直线导轨,所述直线导轨前端中心位置固定连接有第二驱动电机,所述螺母顶部中心位置固定连接有固定柱,所述固定柱顶部位置固定连接有清洁刷。本实用新型中,将物料倒在传送带上的凹槽内,由于传送过快,物料之间摩擦容易导致物料跑偏,启动伸缩气缸,伸缩气缸带动伸缩杆和推板前后运动,可以将跑偏的物料推回传送带上的凹槽内,大大提升了装置的实用性。
本实用新型涉及一种废旧材料预粉碎输料装置,具有粉碎机(3)、接料斗(1)、板式输料机(2);所述粉碎机(3)的出料口对应接料斗(1)的接料口设置;所述接料斗(1)的下方安装有板式输料机(2);其特征在于:所述板式输料机(2)的出口位置安装有推料疏通机构;所述推料疏通机构包括驱动机构(5)和驱动推料组件;所述驱动推料组件与驱动机构(5)相连。本实用新型仅需在靠近堵料位置安装小推板,其主要目的是疏通,该小推板通过手动或电动实现伸缩运动。
本申请提供了一种PCB钻孔机,涉及钻孔机,包括机体和安装于机体内壁的驱动组件以及安装于驱动组件移动端的卡架,卡架为可拆卸式,方便安装,还包括:钻孔部件,连接于卡架的内壁,用于对PCB板钻孔;除尘部件,除尘部件包括固定连接于钻孔部件底端的波纹罩,固定连接于波纹罩底部的套环,连通于套环外壁的引流管以及固定连接于引流管一端的调节座。本申请通过除尘部件的设置,在钻孔时能够通过套环将钻孔区域进行封闭,钻孔废屑在引流管及外力作用下排出,且在套环接触PCB板材时,通过开闭组件实现对除尘通道的开闭,使得各个钻孔部件能够共用一个吸尘设备,且相互独立互不影响,解决了现有技术中钻孔废屑不便排出的问题。
本实用新型公开了一种反井钻机具有动力导向功能的主钻杆,包括固定板、通孔、钻杆本体、活动槽和导向机构,固定板的顶部中心处开设有通孔,钻杆本体活动设置在通孔的内部。本实用新型在使用时,将钻杆本体的顶端与钻机的输出端相连,然后将固定板通过螺栓固定在需要钻孔的地面上,然后启动伺服电机,进而使得移动板在螺杆上靠近靠近钻杆本体的一侧运动,进而使得导向辊与钻杆本体抵触,从而对钻杆本体进行限位导向,钻孔时,当钻杆本体向下钻进时,钻杆本体与导向辊之间发生相对滚动,不会影响钻杆本体的转动,且同时通过导向板和导向辊配合使用,能够对钻杆本体进行很好的限位导向,有效避免钻杆本体发生偏移的现象。
本实用新型公开了一种煤矿用具有气阀调节功能的气动锚杆钻机,涉及气动锚杆钻机领域,包括回转机构,所述回转机构的一侧设置有操作臂,所述操作臂的底部设置有旋转支座,所述旋转支座的底端与气压控制臂的顶部铰接,所述气压控制臂的内部开设有气压通道,所述气压通道的中段开设有流量控制内腔。本实用新型通过从动锥齿轮、调整丝杆的使用,可以方便、容易的调整通气孔在流量控制内腔的内腔内的面积,进而得以快速便捷的调整通过流量控制内腔的气流流量,通过调整丝杆、主动锥齿轮和从动锥齿轮的使用,使得旋转控制杆每旋转一周控制气流控制板的移动的单位距离很小,进而大大增加了旋转控制杆的控制精度。
本发明涉及钻井机械技术领域,具体为一种钻机的快速下杆机构,包括:固定立座、伸缩立杆架、钻杆夹持机构和固定安装于钻杆夹持机构内侧的若干下杆输送机构,固定立座的表面固定安装有轴撑杆、立杆驱动组件以及转动安装于轴撑杆顶端的立杆轴,立杆轴的另一端固定连接有固定于偏转杆表面的轴盘,轴盘和立杆驱动组件的输出端传动连接。本发明中通过设置自动时夹持结构,利用偏转夹杆在夹持驱动电机和导入驱动电机的驱动进行偏转以及带动偏转夹杆一端的导入轮转动进行钻杆的自动导入和夹持,并跟随伸缩立杆架的偏转和升高实现钻杆的自动直立,采用偏转夹杆和导入轮的独立控制实现横置钻杆的自动导入夹持无需人工操作,提高工作效率降低劳动强度。
本实用新型公开了一种用于皮带机带面打孔的钻机,应用在皮带机钻孔装置领域,其技术方案要点是:包括工作台与设于工作台上的钻机,钻机包括纵轴与垂直于纵轴顶壁上的横轴,横轴朝向工作台的一侧设有电机驱动的钻头,工作台上靠近钻机的一侧设有电动机,电动机的输出端上同轴转动连接有转轴;具有的技术效果是:钻头对传送带进行钻孔,满足多个钻孔需求,且减少人员接触钻头而受伤的可能。
本实用新型涉及气动锚杆钻机技术领域,具体为一种钻头快速更换的气动锚杆钻机,包括钻机本体以及钻头,所述钻机本体顶端设置传动部件,所述传动部件顶端转动设置安装座,所述安装座顶端设置安装柱,所述钻机本体右侧侧壁设置摇臂,所述安装柱上方设置钻头,所述钻头底端设置固定座,所述固定座底端与安装柱对应位置设置固定槽,所述固定槽与安装柱相适配,所述安装柱与固定槽之间设置固定装置,通过限位块、限位座以及限位螺纹杆的设置,便于通过限位螺纹杆的转动带动限位座以及限位块进行移动,从而通过限位块与限位槽的配合完成对钻头的快速安装固定以及拆卸,同时防止使用过程中固定座从安装柱表面脱落。
本实用新型公开了一种立式砂磨机,包括支架以及安装在支架上的砂磨箱,所述砂磨箱上铰接有盖板,所述盖板上开设有进料口,所述盖板底面设有过滤网,所述过滤网的下表面设有振动器,所述振动器上端设有振动盘,所述振动器外周围设有液料防护壳,所述振动器为超声波振动器,所述砂磨箱内设有砂磨腔,所述砂磨腔内设有搅拌机构;通过过滤网的设置可将固液混合物内较大的颗粒物进行过滤,并且通过超声波振动盘能够有效提高过滤的效率,从而保障了产品的质量,节省成本,将过滤网与砂磨箱活动连接,方便过滤网的拆卸与安装,在使用一段时间后可以人工进行拆卸,对过滤网进行清洗,避免过滤网堵塞而影响上料进程的情况。
本实用新型公开了一种涂料制备用卧式珠磨机,包括底座、喷头和挡板,所述底座上端设有固定架,固定架上端设有支架,左侧所述支架右端设有电机,电机右端设有转杆,所述转杆上套有搅拌套,搅拌套上设有珠磨桶。本实用新型使用时,将物料和研磨介质通过进料口投入珠磨桶内,启动电机带动转杆、连接杆、搅拌套和搅拌叶进行旋转,从而便于物料与研磨介质充分搅拌均匀,同时通过搅拌叶和研磨盘结构的配合使用,使物料充分研磨,再启动振动电机,通过设置的支架、固定架和弹簧一结构的配合使用,振动电机带动珠磨桶发生震动,提高搅拌混合效率,避免桶壁附着大量物料和研磨介质。
本实用新型涉及振动盘技术领域,尤其是一种高效节能振动盘,包括振动料斗和出料导轨,出料导轨设置在振动料斗上沿,用于出料,出料导轨一端与振动料斗连接,另一端设有独立运行的直振料槽,出料导轨和直振料槽的连接端设有用于控制振动料斗启停的传感器,直振料槽的中部开设料腔,料腔两侧壁上沿设有用于将物料限定在直振料槽内的可调挡板。该高效节能振动盘通过光纤传感器和独立运行的直振料槽的配合,控制振动料斗的启停,若料槽内满杯,则料斗停机,待料槽内物料排净,料斗再重新启动,从而减少振动盘旋转频次,避免无效磨损,并且改善盘体内的油脂状态。
本实用新型公开了一种三辊研磨机用倒料装置,包括安装座,所述安装座的顶部设有机架,所述机架上设有料筒,所述料筒的底部与机架铰接,所述机架上设有推动装置,所述推动装置包括第一电动伸缩杆,所述第一电动伸缩杆的一端固定在机架上,所述第一电动伸缩杆的另一端铰接有连杆,所述连杆的一端与料筒铰接,所述机架的侧边连接有振动电机。本实用新型在机架上增加了振动电机,在进行倒料时,可以带动机架和料筒产生振动,保证倒料时能够将料筒内的物料完全倒出。
本实用新型公开了震击式标准振筛机,包括第一壳体,所述第一壳体的内部底壁安装有振动电机,所述振动电机的输出端固定连接有第一杆体,所述第一杆体贯穿所述第一壳体,所述第一杆体的顶部固定连接有振动仓,所述振动仓的上表面设有第二壳体,所述第二壳体的内侧壁固定连接有筛网,所述第一壳体的两侧均固定连接有第一套筒,所述第一套筒的内侧壁滑动连接有第二杆体,所述第二杆体的一端固定连接有第一固定板,在本装置使用的过程中,通过第一套筒、第二杆体、第二固定板和第一弹簧等部件的组合设置,对本装置的使用地形进行适配,提高本装置与地面的接触面积,使本装置更加稳定,减少本装置内部的部件的磨损,提高本装置的使用寿命。
本实用新型公开了一种卧式磨头微粉磨粉机,包括碾磨箱,所述碾磨箱底部四个拐角处均固定连接有杆体,所述碾磨箱顶端一侧固定连接有进料斗,所述进料斗顶端固定连接有拦料滤网,所述拦料滤网顶端中心处固定连接有振动机构,所述碾磨箱底部一侧固定连接有排料管,所述排料管中部固定连接有阀体,所述排料管底部旋合有连接管,所述连接管底部固定连接有料管,所述料管底部设有放置座,本实用新型中第二电机的设置便于更好的带动凸轮转动,便于更好的带动拦料滤网晃动,底板的设置便于更好的对放置座进行限位,连接管的设置便于更好的将料管与排料管相连,排料管的设置便于更好的排出物料,料管的设置避免物料散落,便于更好的收集物料。
本实用新型公开了一种风冷式磨粉机循环引风器,包括底座,所述底座的顶部靠近侧壁位置固定连接有磨粉机本体,所述底座的顶部远离磨粉机本体的位置固定连接有风机,通过风机的转动,将吸入后的空气注入到磨粉机本体的内部,所述风机的侧壁进风处固定连接有导风架,便于将外部进入的风进入到风机的内部,所述导风架的内顶部固定连接有过滤组件,所述过滤组件包括固定架,所述固定架的内侧壁固定连接有滑杆。本实用新型通过在磨粉机的引风器的内部设置有过滤组件,从而能够对引风器吸入的空气进行灰尘的过滤,防止对内部物料造成污染,同时在过滤网的侧壁设置有振动组件,使其能够对过滤网上的灰尘进行震落,提高过滤组件的使用寿命。
本实用新型公开了铜板破碎设备技术领域的一种节能便携式废旧铜板破碎分选机,包括底座、设备箱、破碎机构、分选机构、震动机构、收集机构和电机,所述设备箱通过螺栓固定连接在所述底座的顶部,所述破碎机构转动连接在设备箱的内腔上部的左右侧壁上,所述分选机构通过转轴转动连接在所述设备箱的内腔右侧壁,所述震动机构镶嵌在所述设备箱的内腔右侧壁,所述收集机构通过螺栓固定连接在所述底座的顶部右侧,该节能便携式废旧铜板破碎分选机,结构设计合理,能够将分选机进行随意的移动位置,使用的时候更加便携,能够适用于任何的回收站,通过电机能够同时带动破碎机构和分选机构进行同时运作,节约资源的同时更加节能。
