锂电池盖板结构 965

 0

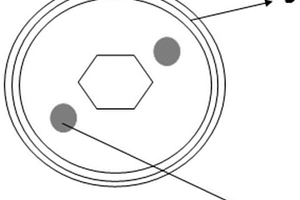

本实用新型公开了一种锂电池盖板结构，包括铝盖片、绝缘板、密封圈、上垫板、下垫板、电极板、导电座、活塞板、螺母、弹簧和注液塞，上垫板和下垫板圆环分别卡接在绝缘板上电极孔的两端台阶上，上垫板和下垫板套筒内腔中套接有导电座的电极柱外壁上，通过螺母和电极板配合将上垫板和下垫板固定，用于将电极孔密封，防止电解液从电极孔处泄漏，通过上垫板上的正六角形凹槽和电极板配合，使得电极板固定的更加牢固，防止电极松动，螺母的顶面固定连接有弹簧，弹簧的底面固定连接有活塞板，活塞板滑动连接在导电座内腔中，能够通过活塞板压缩弹簧降低电池壳内的压力，减少锂电池内部压力过大，损坏锂电池壳体和壳体与盖板处的密封。

锂电池回收处理过程中产生的废气的处理系统 706

 0

本实用新型公开了锂电池回收处理过程中产生的废气的处理系统，包括干式过滤设备、深冷装置和二级吸附装置，干式过滤设备的接入口连接有除尘设备，除尘设备分别与锂电池回收处理系统中的一级破碎装置、多级破碎分选装置和电解液烘干装置相连接，干式过滤设备分别与深冷装置和二级吸附装置相连接，深冷装置与二级吸附装置相连接，二级吸附装置上设有气体排放口。其优点在于，将锂电池回收处理系统的每一处理步骤的废气分开处理，针对不同的废气特性，采用不同的回收处理工艺，回收更高效，更适应企业排放废气不稳定的工况，以合理优化整套设备的能耗。

锂电材料自动化生产用装料设备 984

 0

本实用新型公开了一种锂电材料自动化生产用装料设备，包括料架以及设置在料架上的支撑板；所述支撑板上设置有进料装置，进料装置的下端连通有双螺杆下料装置；所述双螺杆下料装置的出料管连通有下料管，下料管下方的料架上安装有料框安装架，料框安装架的下方料架上设置有料框顶升装置，料框顶升装置的上端安装有料框。本实用新型设计合理，结构简单，设计巧妙，解决了传统的锂电池生产装置中自动化程度不足的问题，提升了双螺旋送料的精度和自动化控制的程度，保证了后续的锂电池烧结质量，并且装料速度快，降低了产品的成本，实用性强，适于推广。

锂电池回收用除尘喷淋装置 739

 0

本实用新型公开了一种锂电池回收用除尘喷淋装置，包括清洗池，所述清洗池的底部设置有引流板，所述引流板的右侧设置有收集斗，所述引流板的中间顶部固定连接有分流柱,所述分流柱的右侧固定安装有提升机，所述提升机上设置有若干承载板，所述清洗池的右侧固定安装有水泵，所述水泵的右侧固定连接有水管，所述水管的一段固定连接有喷头，所述引流板的左部设置有曝气盘，所述清洗池的左侧固定安装有风机，所述风机与曝气盘之间固定连接有气管，本实用新型结构简单，方便实用，能够通过曝气的方式将附着于锂电池表面的污渍带走，并且在输送的过程中对锂电池进行冲刷，循环操作，除尘效果好，易于推广应用。

锂电池包箱体 877

 0

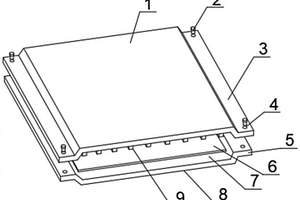

本实用新型涉及了一种锂电池包箱体，包括箱体，其中：所述箱体上部设置箱盖，所述箱体与箱盖的连接处设置密封条并通过螺栓固定，所述箱体底部设置密封盖板，所述箱体与密封盖板的连接处设置密封条并通过螺栓固定，电池包内部有冷却和加热功能，可以更好的对电芯进行温度调节，提高电芯使用寿命，箱体采用铝材一体压铸成型(导热和散热性能好)，防止锂电池包生命周期内的泄漏风险，且不易变形，电池仓与液体循环腔完全隔离开，保证锂电池包的正常运行；本实用新型具有很强的实用性，可广泛推广。

锂离子电池焊接极耳结构 1022

 0

本实用新型公开一种锂离子电池焊接极耳结构。所述锂离子电池焊接极耳结构包括：电芯、金属沉积层以及金属带；所述电芯包括集流体未涂布区；所述电芯包括两个正极片、一个负极片以及隔膜；按照正极片‑隔膜‑负极片‑隔膜‑正极片的排列方式交错排列；所述集流体涂布区的顶部喷覆有所述金属沉积层，所述金属带焊接于所述金属沉积层上。采用本实用新型所提供的锂离子电池焊接极耳结构能够改善电池载流能力，减少接触电阻，增加提高电芯有效体积。

锂电池顶侧封一体机 1045

 0

本实用新型涉及一种锂电池顶侧封一体机，包括机架；机架上设置有封胶组件、物料架、第一驱动组件，以及第二驱动组件；物料架包括纵向板体，以及两块横向板体；纵向板体的一端向上延伸有限位臂，且另一端设置有卸料组件；横向板体向上延伸有限位臂；卸料组件包括活动推板；纵向板体的上表面设置有活动槽；活动槽的长度方向与纵向板体的长度方向平行；活动推板背离活动槽的一端固定有手柄；手柄和纵向板体转动连接；手柄与活动推板连接的一端还设置有斜向上的导料块；导料块以及三只限位臂共同围成锂电池对位槽；因此本锂电池顶侧封一体机具备定位效果好、结构简单、生产效率高等优点。

可拆分的锂离子电池 1040

 0

本实用新型公开了一种可拆分的锂离子电池，包括保护顶板和电池主体，保护顶板顶端的中部依次固定安装有正极接线柱和负极接线柱，保护顶板的底端依次固定安装有若干个电池主体，电池主体顶部的两端均固定设有连接板，电池主体顶端的的中部依次固定设有正极连接槽和负极连接槽，电池主体顶端的两侧固定设有卡块槽，电池主体底端的的中部依次固定设有正极连接块和负极连接块，本实用新型一种可拆分的锂离子电池，通过固定设有的连接螺栓，方便对该锂离子电池进行拆分来适用不同的情况，同时避免在携带的过程中占用较大的整块空间；通过固定设有的正极连接槽、负极连接槽、负极连接块和正极连接块，方便多个电池主体之间进行连接。

锂电池无级调速电动涂料滚涂器 1021

 0

本实用新型涉及乳胶漆刷涂器具技术领域，具体地说，涉及一种锂电池无级调速电动涂料滚涂器。包括手柄、内设有涂料输送通道的加长接杆、连接弯管和滚筒刷；所述手柄装配在加长接杆的末端上，所述手柄内装配有微型隔膜泵、锂电池和旋钮无级调速器；所述微型隔膜泵的进料口连接有吸料管，出料口连接出料管；所述手柄顶部设有与加长接杆底端相接的连接部，该连接部内腔顶端与涂料输送通道对接并连通，该连接部内腔底端与出料管对接并连通。本实用新型中的锂电池、旋钮无级电子调速器和微型隔膜泵全部集成安装在手柄内，方便灵活，避免了外接电源或气源的限制和不便，提高了施工效率和安全性能。

锂离子电芯结构 997

 0

本实用新型公开了一种锂离子电芯结构，包括电芯壳体、卷芯、正极、隔膜、负极、正极垫片、正极端、负极垫片、负极端，所述卷芯外层缠绕有正极，且正极外侧一周缠绕有负极，所述正极和负极之间设置有隔膜，所述卷芯顶部安装有正极垫片，所述正极垫片底部与正极相连，且正极垫片顶部安装有正极端，所述卷芯底部安装有负极垫片，所述负极垫片顶部与负极相连，且负极垫片底部安装有负极端，所述锂离子电芯结构均安装在电芯壳体内。本实用新型结构简单、设计合理，安装使用方便，套筒内部电芯壳体可单独使用，同时也可以配合套筒增大一号使用，以满足不同用电器对锂离子电池的型号要求。

24V 30Ah的电动叉车锂离子蓄电池装置 655

 0

本实用新型公开了一种24V 30Ah的电动叉车锂离子蓄电池装置，包括锂离子蓄电池模块、功能内胆罩、集成式电池管理模块、整车控制器及保护外壳；所述的保护外壳上端设置有提拉环，左侧端设置有整车控制器接线头，下端设置有集成式电池管理模块充电桩头，且依次定位固定功能内胆罩及内部锂离子蓄电池模块；所述的功能内胆罩上端面设置有集成式电池管理模块和整车控制器；本实用新型充分利用机箱空间，提高电池系统可用总能量，有效控制最小单元芯引起的热失控范围，能量平衡，电流放电性能优异，保证电池组防水、尘、震等级，实现对电池系统的智能充放电管理，保证电池使用过程中的一致性和安全性提高电池使用寿命。

电动车锂电池板的拆卸支架 872

 0

本实用新型公开了一种电动车锂电池板的拆卸支架，包括对称设置的固定杆，所述固定杆的上表面固定连接有液压杆，所述固定杆的两端面均固定连接有关于液压杆对称设置的支撑杆，且固定杆的上侧水平设置有移动板，所述移动板滑动连接在支撑杆上，且液压杆的上端面固定连接在移动板的下表面，所述移动板上滑动连接有对称设置的移动杆，所述移动杆的下表面固定连接有对称设置的挂钩；本实用新型不仅能够便于工作人员对电动汽车上的锂电池板进行拆卸处理，而且便于将所拆卸的锂电池板运送至指定位置，节省了人力与时间，给工作人员带来了便捷。

锂电池加工多用夹具 908

 0

本实用新型公开了锂电池加工多用夹具，属于锂电池领域，锂电池加工多用夹具，包括安装在加工设备上的安装座，安装座下端开凿有安装槽，安装槽内固定连接有转轴，转轴外端套设有套管，套管外端固定连接有多个夹具，套管内壁固定连接有多对均匀分布的外限位块，转轴中部固定连接有多对内限位块，且外限位块与相邻两个内限位块之间形成的间隙相匹配，转轴左端固定连接有左定环，左定环右端与内限位块相接触，转轴右端套设有右开口套，右开口套为单拱门状结构，且右开口套内顶端中部固定连接有定位块，转轴右上端开凿有定位槽，定位槽与定位块相匹配，可以实现不需拆除，同时较为方便的更换夹具的效果，提高工作效率。

六氟磷酸锂红外振动干燥装置 880

 0

本实用新型公开了一种六氟磷酸锂红外振动干燥装置，包括控制器、氮气进口、电磁阀、红外加热源、压力变送器、超声波液位计、温度变送器、排气口、干燥仓、震动电机、控制阀、成品桶、限位架、支架；该装置使用红外线干燥可以产生使六氟磷酸锂晶体从表面向内部吸收渗透热量的效果，加上震动电机对干燥仓底部匀速震动，使得六氟磷酸锂晶体干燥时间缩短，干燥均匀，提高干燥效率及品质，且干燥完成后干燥仓内不积料，不堵料。

锂离子电池电芯结构 910

 0

本实用新型公开一种锂离子电池电芯结构，属于锂离子电池技术领域，具体技术方案如下：一种锂离子电池电芯结构，包括正极片、负极片、两层隔膜和铝塑膜壳，其中一层隔膜位于正极片和负极片之间，另一层隔膜位于负极片的外侧，所述正极片在内、负极片在外与两层隔膜一起卷绕设置形成卷芯结构，所述卷芯结构置于所述铝塑膜壳内，所述卷芯结构最外圈的负极片与最外圈隔膜之间通过粘性物质连接，所述最外圈隔膜与铝塑膜壳之间通过热熔胶连接。本实用新型通过粘性物质将最外圈负极集流体与隔膜结合在一起，针对市面上常规隔膜外包电池跌落性能有显著提升，隔膜翻折更困难。

锂电池正极材料粉碎装置 852

 0

本实用新型涉及锂电池技术领域，公开了一种锂电池正极材料粉碎装置，包括底座和支架，底座的左侧设有烘干装置，所述的烘干装置的右侧设有压实台，所述的烘干装置设置有上下两组，烘干装置对应倾斜放置，下侧的烘干装置由支撑杆支撑，支撑杆的底部固定安装在底座的上表面，上侧烘干装置由支架支撑，支架的底端固定安装在底座右侧的上表面，所述的烘干装置的内部均设置有热风机，烘干装置的顶部设置有隔离网，所述的下侧的烘干装置上的隔离网上放置锂电池正极材料，所述的下侧的隔离网的左侧固定安装有第一气缸，第一气缸的右侧设置有第一活塞杆，第一活塞杆的末端固定连接有推块。优点是：效率高、安全性好和质量高。

汽车用锂电池的减震装置 798

 0

本实用新型公开了一种汽车用锂电池的减震装置，包括底板，底板的上方中部焊接有固定块，且固定块的左右两侧均设置有连接板，连接板的内端前后两侧均与固定板转动连接，连接板的外端下方固定有滑动件，固定块的上方设置有凹槽，且凹槽的上端左右两侧均连接有支撑板，凹槽的表面开设有预留槽，支撑板的外表面预留有固定槽，且固定槽的内部安装有滑动板，支撑板的下表面开设有通孔，且通孔的内部贯穿有卡件，卡件的上端置于卡槽的内部，卡件的下端安装有挡板，滑动板的外侧上方设置有侧板。该汽车用锂电池的减震装置，可对汽车行驶过程中的震动进行减缓，同时便于对不同规格的锂电池进行安装固定，提高了装置的实用性。

18650型锂电池高效回收装置 1022

 0

本实用新型公开了一种18650型锂电池高效回收装置，包括一次箱体，所述一次箱体的顶部焊接连接有进料口，且一次箱体内部转动连接有偏心轴，并且偏心轴的左端固定有皮带轮，所述皮带轮的外圈活动连接有皮带，且皮带的底部连接有电机，所述偏心轴的外圈转动连接有动颚，且动颚的左侧面固定有活动颚板，并且活动颚板的左侧安装固定有侧护板。该18650型锂电池高效回收装置采用一次箱体和二次箱体的结构，使得废旧的18650型锂电池可以连续进行两道破碎工艺，从而减少了转运次数，增加回收处理效率，并且利用动颚的结构和二次箱体螺旋式凹槽的结构，不仅使得该装置每次可处理的废电池数量得到提高，且处理速度更快，从而使得电池的回收更加高效。

聚合物锂电池带新型防爆安全智能装置 886

 0

本实用新型公开了一种聚合物锂电池带新型防爆安全智能装置，包括壳体、电源本体和导热板，所述壳体下端四周和四周侧壁均设有缓冲机构，所述壳体侧壁中部设有导热板，所述导热板侧壁设有多个散热铜管。本实用新型在结构上设计合理，设置导热板、散热筒管、散热翅片和散热片，有利于对锂电池内部产生的热量进行吸收，避免隔膜融化造成短路的问题，从而对锂电池进行初步防爆；设置泄压机构，有利于通过电池气压高低进行泄压控制，避免气压过大引起的爆炸；设置气体单体和灭火单体，避免电池发生燃烧时，防止进一步燃烧以及爆炸的发生，避免对电池周围的人产生安全隐患；设置缓冲机构，避免外部挤压和冲击造成的电池损坏。

用于锂离子电池化学萃取回收的连续生产系统 657

 0

本实用新型公开了一种用于锂离子电池化学萃取回收的连续生产系统，包括锂离子电池粉碎机、金属输送带、热解箱、吸料风机、旋风分离器、氢氧化钠反应釜、铜萃取反应釜、钴萃取反应釜和废液收集箱。本实用新型的用于锂离子电池化学萃取回收的连续生产系统采用粉碎‑烘干‑帅分的全自动化备料，然后通过氢氧化钠反应釜、铜萃取反应釜和钴萃取反应釜实现了铜和钴的回收再利用，回收方式简单高效，回收的成本较低，便于推广应用。

电动车锂电池组 915

 0

本实用新型公开了电动车锂电池组，包括壳体，所述壳体为顶部设置有敞口的长方体结构，壳体顶部敞口处设置有盖板，壳体和盖板之间设置有固定装置，盖板上表面两侧均设置有出线口，盖板上表面安装有二氧化碳罐，二氧化碳罐上连接有出气管，且出气管的一端贯穿盖板深入壳体内，出气管上安装有电磁阀，壳体的一侧内壁上安装有保护罩，壳体的一侧内壁上安装有控制装置，壳体底端内壁上安装有锂电池组，壳体两侧内壁沿竖直方向均匀设置有减震橡胶圈，减震橡胶圈内设置有安装筒。本实用新型结构简单，设计新颖，大大的提高了锂电池使用过程中的安全性能，装置生产成本低，效果明显，值得推广。

减震型锂电池 955

 0

本实用新型公开了一种减震型锂电池，其结构包括锂电池组和电路板，本实用新型具有以下有益效果，为解决现有技术新型减震型锂电池在减震效果差，大部分的减震采用弹簧夹板进行减震，并且电动车内置舱的形状和容纳空间不同，导致电池减震效果不仅差，放置局限性还大，而且散热效果差的问题，设计了外壳体和顶盖，使用时可根据电动车内置舱形状和容纳空间不同选择多组减震机构组合插接，且通过内六角扳手来转动套环，调节螺杆长度，使其与内置舱相互支撑，同时硅胶垫辅助减震，可根据需要进行前后左右底五个面放置选择，且通过四片制冷片进行高效散热，插口可180度调节使用，适用性强，组合方便，实现了可调节性固定减震和高效散热的功能。

软包锂电池气袋 578

 0

本实用新型公开了一种软包锂电池气袋，所述软包锂电池气袋包括：气袋本体，所述气袋本体左右侧边和底侧边的内侧分别设有依次连接的第一热封层，所述气袋本体的顶侧边的内侧设有第二热封层，所述第二热封层与第一热封层连接，且第二热封层的长度小于气袋本体顶侧边的长度，所述气袋本体顶侧边上未设置第二热封层的部位上设有注液口；导管，所述导管与气袋本体连通，并与第二热封层连接；密封件，所述密封件可拆卸地设置在导管上。本实用新型可实现一步化成软包锂电池，大大提高生产效率和节约了制造成本。

具有主动散热功能的锂离子电池箱及电动汽车 622

 0

本实用新型公开了一种具有主动散热功能的锂离子电池箱及电动汽车，该锂离子电池箱通过在箱体上设置进风口和出风口，并在进风口或出风口处设置风扇，通过风扇的旋转驱动气流从进风口进入箱体内部并流经电池组件后从出风口流出箱体，同时电池组件具有多个电池包，每个电池包具有多个电池单元，同一个电池包内的相邻的两个电池单元之间具有用于所述气流通过的缝隙。气流能够从缝隙中通过带走电池组件工作所散发的热量，提高电池组件的工作效率和使用寿命。该电动汽车通过锂离子电池箱的主动散热功能提升电池的使用效率，增加电动汽车的续航里程。

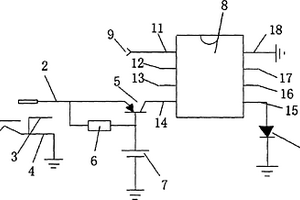

用于锂电池通信后备电源的巡检系统 1062

 0

本实用新型涉及锂电池领域，尤其涉及一种用于锂电池通信后备电源的巡检系统，包括：主控模块、显示模块、通信模块以及按键模块；所述显示模块、通信模块、按键模块分别与主控模块电连接，所述通信模块与锂电池通信后备电源的微处理器相通信。通过使用本实用新型，可以实现以下效果：本产品设计电路简单，成本低；系统通过供电模块供电，排除电力状况不好等因素；工装成本低廉，工装结构小，便于携带。

用于锂电池加工过程中的除湿装置 613

 0

本实用新型公开了一种用于锂电池加工过程中的除湿装置，包括除湿箱，所述除湿箱内设有放置腔，所述除湿箱上端贯穿设有负压风机，所述除湿箱下方贯穿设有两个热风机，所述放置腔内设有多个放置板，多个所述放置板均贯穿设有多个通孔，多个所述放置板均通过限位机构与放置腔相连接，多个所述放置板的上方均设有气流导向机构，多个所述气流导向机构均与放置腔固定连接，所述除湿箱的外侧设有两个保护板。本实用新型结构合理，不仅可以快速对锂电池壳体进行除湿干燥，而且可以对大小不同的锂电池壳体进行除湿，也可以对除湿箱进行有效的保护，防止其被误碰而损坏，增加其使用寿命。

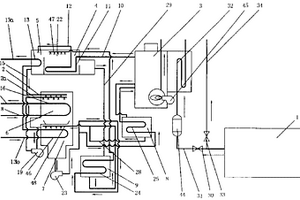

溴化锂机组及其制冷剂回流装置 645

 0

本实用新型公开了一种溴化锂机组及其制冷剂回流装置，该溴化锂机组的制冷剂回流装置包括：回流管和用于与蒸发器的回流进口连通的缓冲箱；其中，回流管具有：用于与冷凝器的回流出口连通的管进口、以及用于与缓冲箱连通的管出口。本实用新型提供的溴化锂机组的制冷剂回流装置，通过增设缓冲箱，制冷剂在缓冲箱内被缓冲，有效减小了流至蒸发器的制冷剂的流速和冲力，从而降低了制冷剂对蒸发器内传热管的冲刷腐蚀；同时，靠缓冲箱的缓冲作用，减小了蒸发器内制冷剂液面的波动，也减少了因制冷剂溅射导致的冷量损失。

锂电池干燥夹具 854

 0

本实用新型公开了一种锂电池干燥夹具，包括温控模块、夹具支架、两块加热端板、两块加热侧板、若干加热底板、加热中板，夹具支架包括夹具底板及两块固定立设于夹具底板两端的固定端板，两块加热端板对应安装于两块固定端板的内表面，两块加热侧板分别立设于夹具底板两侧，若干加热底板设置于夹具底板上表面，加热端板、加热侧板、若干加热底板共同构成一个上部开口的加热腔体，加热中板立设于加热底板中部，加热腔体内并列排布放置锂电池，加热中板将加热腔体分割为相互隔离的第一加热腔体和第二加热腔体，其解决了市场上多规格多型号锂电池夹具换型零件多、换型动作要素多、换型时间和经济成本高的技术问题。

用于软包锂电池干燥的专用夹具 684

 0

本实用新型公开了一种用于软包锂电池干燥的专用夹具，能够解决在装夹软包锂电池时，相邻加热板之间的间距小且软包锂电池不能准确定位的问题。该专用夹具包括加热板、侧安装板以及底板，多个所述加热板均匀并排设置在两个所述侧安装板之间，所述加热板的两侧设置有至少一根导向轴，所述导向轴的两端安装在两个所述侧安装板上，每一个所述加热板的两侧端分别通过一连接块与所述导向轴连接；相邻的所述加热板之间设置有限位件，所述限位件安装在相邻的所述连接块上的限位台阶孔之间；相邻的所述加热板形成容置腔，所述加热板的上端还设置有多个导向定位板，相邻的所述导向定位板形成对应的所述容置腔的导向通道。

锂离子通信后备电源及其电源箱 983

 0

本实用新型公开了一种锂离子通信后备电源及其电源箱，锂离子通信后备电源电源箱包括具有容纳电池模块的容纳腔的电源箱本体，电源箱本体内设有至少一个沿前后方向延伸的隔板，隔板将所述容纳腔分隔成左右间隔布置的、对电池模块左右限位的安装空间，隔板的前侧、后侧中的至少一侧上设有用于对电池模块的前后移动进行挡止的挡止结构，电源箱本体内于所述隔板的上方设有用于对电池模块的向上移动进行限位的上限位结构。所述锂离子通信后备电源包括上述的电源箱及电池模块。本实用新型的电源箱内部设置隔板将其内部空间分隔开，隔板能起到定位的作用，便于电池的模块化安装。安装好后，由于隔板上设有限位结构，电池不容易发生移动，保证电池模块电池之间的连接的可靠性。
