河北承德有色金属电冶金技术理论与应用

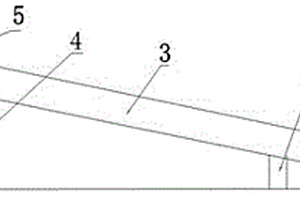

中包钢渣引流侧向排渣装置 859

 0

本实用新型涉及一种中包钢渣引流侧向排渣装置，属于冶金行业炼钢设备技术领域。技术方案是：渣斗槽（1）为长方形结构，接渣槽（5）为梯形半敞口结构，接渣槽（5）的底面和侧面均砌筑耐火砖（7），接渣槽（5）与渣斗槽（1）之间设有落差，宽槽钢（3）为倾斜布置，宽槽钢（3）较高的一端焊接在接渣槽（5）上，宽槽钢（3）较低的一端焊接在渣斗槽（1），宽槽钢（3）内码放多块摆槽砖（6），摆槽砖（6）之间用泥溜缝，窄槽钢一（2）支撑在宽槽钢（3）的下方，窄槽钢二（4）支撑在接渣槽（5）的下方。本实用新型的有益效果是：能够实现循环排查倒渣，降低了钢坯夹杂物含量，降低了中包工作层侵蚀，提高了工作层使用寿命及铸机连浇炉数。

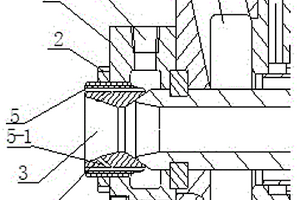

高线风冷却吐丝机入口导管 1093

 0

本实用新型涉及一种高线风冷却吐丝机入口导管，属于冶金行业高线技术领域。技术方案是：入口导管本体（4）的圆周方向上设有多个均匀布置的冷却风道（5）和吹扫风道（5‑1），冷却风道（5）沿着入口导管本体（4）的轴向贯通于入口导管本体（4），吹扫风道（5‑1）沿着入口导管本体（4）的径向贯通于入口导管本体（4）；底座（7）上设有高压风入口（1）和导管安装孔（8），入口导管本体（4）螺纹连接在底座（7）上，高压风入口（1）分别与入口导管本体（4）圆周方向上的冷却风道（5）和吹扫风道（5‑1）连通。本实用新型的有益效果是：能够对入口导管进行降温冷却，而且还能够将轧件上的氧化铁皮或其它杂物清理掉，延长入口导管的使用寿命。

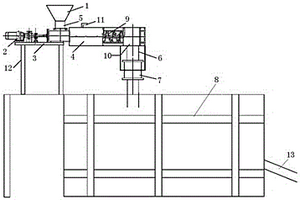

熔化炉下料装置 1099

 0

本实用新型涉及一种熔化炉下料装置，属于冶金行业熔化炉设备技术领域。技术方案是：螺旋输送机（3）设有入料口和出料口（10），煅烧窑下料料仓（1）位于螺旋输送机（3）入料口的正上方，料仓下料管（5）的上端与煅烧窑下料料仓（1）连接，下端连接在螺旋输送机（3）的入料口上，螺旋输送机下料管（6）的上端与螺旋输送机（3）的出料口（10）连接，下端连接在熔化炉（8）上，气动锁风阀（7）设在螺旋输送机下料管（6）的正下方，空压风管路（11）分别与隔热套筒（4）和气动锁风阀（7）连接。本实用新型的有益效果是：能够避免螺旋输送机受热膨胀导致变形，同时避免物料出现板结现象，影响下料。

烧结机台车游板在线清理装置 1091

 0

本实用新型涉及一种烧结机台车游板在线清理装置，属于冶金行业烧结生产设备技术领域。技术方案是：包含刮刀（1）、固定架（2）、筒体（3）、定位键槽（4）和转动手柄（7），筒体（3）的圆周方向上均匀设置三个刮刀（1），所述刮刀（1）通过固定架（2）固定在筒体（3）上，筒体（3）的圆周方向上还设有三个均匀布置的定位键槽（4），转动手柄（7）固定在筒体（3）的一端。烧结机转动过程中游板呈直线运动，通过和烧结机台车游板工作面垂直布置的刮刀可以有效的将游板工作面上的油污及杂质清除。本实用新型的有益效果是：能够实现烧结机台车游板工作面上的油污及颗粒的在线自动清理，延长烧结机台车游板使用寿命。

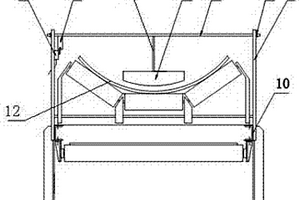

高炉矿槽移动布料车漏斗於料保护装置 998

 0

本实用新型涉及一种高炉矿槽移动布料车漏斗於料保护装置，属于冶金行业高炉带式输送机设备技术领域。技术方案是：包含行程开关（4）、行程开关触碰钢板（5）、物料触碰钢板（6）、横杆（7）、立钢板（9）和皮带架（10），在皮带架（10）的两侧分别固定一块立钢板（9），在两块立钢板（9）之间设置一个横杆（7），立杆（11）的上端固定在横杆（7）上，立杆（11）的下端与物料触碰钢板（6）固定连接，行程开关（4）固定立钢板（9）上，横杆（7）上设有一块与行程开关（4）相配合的行程开关触碰钢板（5）。本实用新型能够避免溜撒到输送带上的物料随输送带向前运动到传动滚筒下方淤积，而且便于清理溜撒到输送带上的物料。

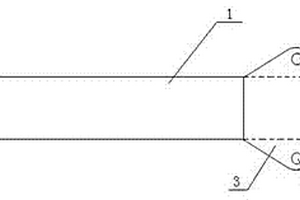

大型型材支杠吊装装置 746

 0

本实用新型涉及一种大型型材支杠吊装装置，属于冶金行业大型型材吊装设备技术领域。技术方案是：包含支杠管（1）、U型槽（2）、支杠吊板（3）、吊孔一（4）、吊孔二（5）和封堵板（6），支杠管（1）的两端分别设有与支杠吊板（3）相配合的U型槽（2），所述支杠吊板（3）与U型槽（2）焊接，支杠吊板（3）通过封堵板（6）固定在U型槽（2）内，支杠吊板（3）的两端分别设有吊孔一（4）和吊孔二（5）。本实用新型的有益效果是：提高了吊挂大型型材的稳定性，消除了安全隐患，减少了钢丝绳夹角的调整时间，避免了钢丝绳缠绕在一起，提高了吊装速率，钢丝绳消耗由背景技术的5‑6万元/月，降低到了3‑4万元/月。

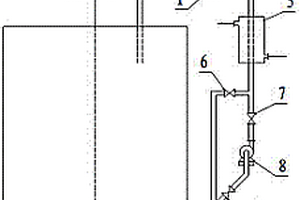

沉钒溶液pH值在线检测装置 1023

 0

一种沉钒溶液pH值在线检测装置，属于冶金设备技术领域，其技术方案是，该装置构成中包括pH值检测计、U型管和循环泵，所述pH值检测计的检测探头安装在U型管内，所述循环泵的进液口依次经循环泵入口阀和反应釜侧壁上的反应釜接口阀吸取反应釜内的矾液，循环泵的出液口经循环泵出口阀接U型管的进液口，所述U型管的出液口排出的钒液经酸液回流阀流回反应釜。本实用新型利用安装在U型管中的pH值检测计对沉钒溶液的pH值进行在线检测，与现有技术相比，本装置不仅提高了检测效率，减少了人力资源的浪费，而且能够保证检测精度，从而避免了设备腐蚀和环境污染。此外，本实用新型还具有操作简单方便、工作稳定可靠等优点。

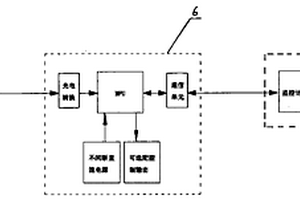

光纤传导液体罐群监控装置 1046

 0

本实用新型公开了一种光纤传导液体罐群监控装置,涉及一种监控装置。一种光纤传导液体罐群监控装置,包括信号采集单元、数据处理控制单元及中央监控单元,所述信号采集单元采用光纤传导液位变送器,并通过光缆与数据处理控制单元连接,所述数据处理控制单元与中央监控计算机通过标准的RS232或RS422串行数据口连接,所述中央监控单元用于将智能数据处理器传送来的数据进行处理并对罐群状态参数进行监控,所述数据处理控制单元包括光电转换电路、放大整形电路、微处理器和输出电路,上述电路依次连接,光纤传导液位变送器送来的双路信号经光电转换电路转换成电信号,并通过放大整形电路输入所述微处理器进行判向计数。本实用新型可靠性高、应用灵活,可适用于油罐,化学、冶金等行业中各种易燃、易爆液体化工原料储罐群的液位、储量监测。

能快速更换的电极夹持器油管及电极夹持器 913

 0

本实用新型属于冶金炉外精炼设备技术领域。能快速更换的电极夹持器油管包括油管本体和至少两个绝热卡子，油管本体两端均设有接头，用于设在水冷横臂之外，且与水冷横臂间隔设置；至少两个绝热卡子分别与油管本体连接，且均用于与水冷横臂连接，并均为隔热构件。电极夹持器包括水冷横臂和设在水冷横臂外的上述的能快速更换的电极夹持器油管。本实用新型既不影响电极夹持器的正常使用，又能够有效减少油管本体受到水冷横臂温度的影响产生胀缩，延长油管本体的使用寿命，降低油管本体的更换频率，而且需要更换时也无需拆卸水冷横臂，仅需将油管本体和绝热卡子拆卸即可，更换方便迅速，有利于减少电极夹持器的停机维护时间，有利于降低生产成本。

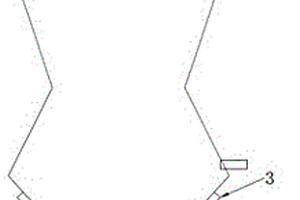

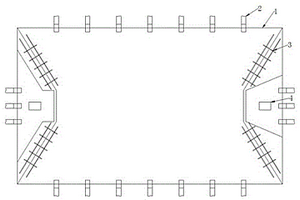

预防烧结混料仓粘料装置 765

 0

本实用新型涉及一种预防烧结混料仓粘料装置，属于冶金行业烧结生产设备技术领域。技术方案是：高压水枪（2）设置在混料仓（1）上部四周，疏松器（3）设置在混料仓（1）内侧的四个边缘角部区域，电振打器（4）设置在混料仓（1）外部侧壁中间部位。本实用新型的有益效果是：通过采用高压水枪、疏松器和电振打器，对烧结混料进行疏松和振打，如有粘料开启高压水枪调整水枪角度对粘料进行冲洗，能够实现烧结机混料的稳定配加，消除混料仓粘料，降低工人劳动强度，提高烧结机稳定运行，杜绝粘料事故的发生。

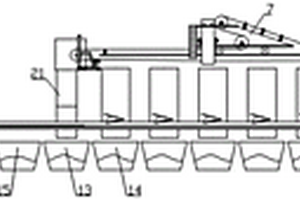

双高炉矿槽、焦槽布料系统 890

 0

本实用新型涉及一种双高炉矿槽、焦槽布料系统，属于冶金行业高炉矿、焦槽设备技术领域。技术方案是：包含上下三层皮带机，一层矿类物料输送皮带机包含设置在同一水平面上的三条平行布置的矿布料皮带机，每条矿布料皮带机包含一个矿移动布料车（20）；二层矿移动小车皮带机包含设置在同一水平面上的两条平行布置的移动小车皮带机：三层焦炭输送皮带机包含一条焦炭布料皮带机（6）、一个焦炭移动布料车（7）和若干个固定溜管（8），所述焦炭布料皮带机（6）位于2#矿布料皮带机（2）的正上方，每个焦炭仓（14）设置两个固定溜管（8）。本实用新型的有益效果是：矿类和焦炭布料路线独立分开上料，不互相干涉，不易产生混料，有利于生产的组织。

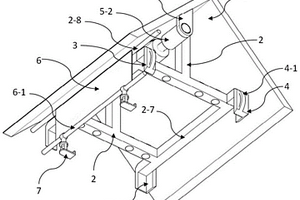

热轧卷板粗轧机电气柜防喷溅装置 1075

 0

本实用新型涉及一种热轧卷板粗轧机电气柜防喷溅装置，属于冶金行业热轧卷板粗轧机配电柜技术领域。技术方案是：盖板（1）通过两个T型架（2）固定在电气柜（9）的柜顶上，所述T型架（2）是由纵梁（2‑9）和横梁（2‑10）构成的T型结构，两个横梁（2‑10）上分别设有磁柱（8），两个连接梁的两端分别设有固定夹具和拉伸夹具；防水布（6）的上端缠绕在卷轴（5‑4）上，卷轴（5‑4）的两端设有卷轴复位机构（5），防水布（6）的下端设有拉杆（6‑1），拉杆（6‑1）上设有与电气柜（9）底部相配合的挂具（7）。本实用新型的有益效果是：能够避免轧辊冷却水喷溅到电气柜表面，防止电气柜内部电气元件损坏。

高线精轧机轧辊轴齿轮润滑装置 1120

 0

本实用新型涉及一种高线精轧机轧辊轴齿轮润滑装置，属于冶金行业高线精轧机技术领域。技术方案是：在靠近两个相互啮合的轧辊轴齿轮（4）的辊箱（3）内壁上分别设有一个的底座（1），喷嘴（2）的一端设有U型槽（2‑5），U型槽（2‑5）的槽底设有喷油口（2‑2），喷嘴（2）的另一端为与喷嘴安装孔（1‑2）相匹配的具有螺纹扣的圆柱形，圆柱形的中心设有与喷油口（2‑2）相连通的喷嘴油道（2‑4），喷嘴（2）螺纹连接在底座（1）的喷嘴安装孔（1‑2）中；喷油口（2‑2）喷出的润滑油对准两个轧辊轴齿轮（4）相互啮合的部位。本实用新型的有益效果是：能够为轧辊轴齿轮提供充分的润滑，降低齿轮啮合位置的温度，减少啮合冲击。

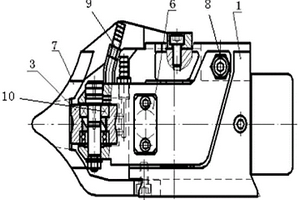

高速线材用导卫 1103

 0

本实用新型涉及一种高速线材用导卫，属于冶金行业高线精轧导卫技术领域。技术方案是：左支撑臂（2）和右支撑臂（4）上分别设有一个弹簧（5），所述弹簧（5）分别通过弹簧压板（6）压紧在左支撑臂（2）和右支撑臂（4）上，左支撑臂（2）和右支撑臂（4）的一端通过连接螺栓（8）固定连接，左支撑臂（2）和右支撑臂（4）的另一端分别设有一个竖直布置的导辊（3），鼻锥（7）为角状，角的两个边为向内侧凹的弧形，两个鼻锥（7）分别连接在左支撑臂（2）和右支撑臂（4）设有导辊（3）的一端。本实用新型的有益效果是：能够降低导辊接触料型的面积43％，减小料型对导辊的冲击，导辊寿命提高一倍以上，保证了生产的稳定顺行。

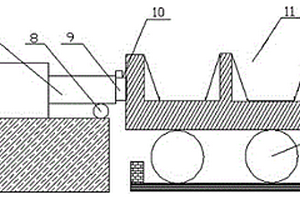

带钢精轧机飞剪移动式废钢收集装置 1025

 0

本实用新型涉及一种带钢精轧机飞剪移动式废钢收集装置，属于冶金行业热轧带钢生产设备技术领域。技术方案是：收集槽（11）固定在鞍座（3）上，鞍座（3）通过滚轮（2）设置在轨道（1）上，轨道（1）的两端设有限位块（4）；液压缸（6）的缸筒固定在支撑平台（5）上，活塞杆（7）驱动连接在鞍座（3）上，活塞杆（7）设有定位机构，上定位块（16）和下定位块（15）设有与活塞杆（7）相匹配的凹槽，上定位块（16）和下定位块（15）通过连接螺栓（17）固定在一起，下定位块（15）上设有移动轮（8）。本实用新型的有益效果是：能够方便飞剪切除的头尾的收集和处理，省时省力，而且能够避免造成人身伤害，安全可靠。

高线精轧机锥套拆卸装置 1054

 0

本实用新型涉及一种高线精轧机锥套拆卸装置，属于冶金行业高线精轧机技术领域。技术方案是：上盖（2）为一端封闭的圆筒状，封闭的一端设有与螺杆（1‑1）相匹配的螺孔（2‑1），上盖（2）内壁的圆周方向上设有四个均匀布置的卡块（2‑3）；将压装有锥套（3）的辊环（5）置于底座（7）上，压板（4）和底座（7）通过螺栓（6）固定连接，上盖（2）通过上盖（2）内壁圆周方向上的卡块（2‑3）卡紧在梅花形的锥套（3）端部，螺杆（1‑1）的一端固定在底座（7）中间，螺杆的另一端螺纹连接在上盖螺孔（2‑1）上。本实用新型的有益效果是：能够方便快捷的将锥套从辊环中拔出，提高了锥套拆卸的工作效率和操作的安全性。

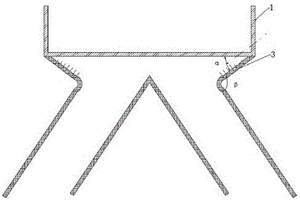

抑制钒钛磁铁矿烧结边缘效应的风箱装置 643

 0

本实用新型涉及一种抑制钒钛磁铁矿烧结边缘效应的风箱装置，属于冶金行业烧结机工艺设备技术领域。技术方案是：风箱（3）的上部为锥形筒，风箱（3）的下部为两个通风管，锥形筒直径较大的一端固定在台车（1）的底部，锥形筒的外表面和台车（1）底面之间的夹角α为21°‑35°，两个通风管连接在锥形筒直径较小的一端，两个通风管的外表面与锥形筒的外表面之间的夹角β均为80°‑95°；风箱（3）上部锥形筒的内壁上固定有多个上下平行布置的挡板（4），风箱（3）下部两个通风管的内壁上均设有龟甲网（8），风箱（3）的外表面上设有保温层（10）。本实用新型的有益效果是：能抑制钒钛磁铁矿烧结的“边缘效应”，提高了钒钛烧结矿产质量。

中间坯头尾接触式定位装置 728

 0

本实用新型涉及一种中间坯头尾接触式定位装置，属于冶金行业板材生产设备技术领域。技术方案是：基底（1）上设有多个平行布置的滑轮通道（13），触发器（2）的数量与基底（1）上的滑轮通道（13）的数量相同，触发器（2）包括底座（21）、滑轮（22）、转动轴（23）、触发头（24）和转动板（25），隔热箱体（3）通过隔热箱体支架（35）固定在基底（1）上，接近开关（5）螺纹连接在隔热箱体（3）上，接近开关（5）与触发器（2）中的触发头（24）相配合。本实用新型的有益效果是：可安装在距离中间坯较近的高温区域，中间坯由装置下方穿过，不会划伤中间坯表面，有效避免低温头尾、水蒸气、氧化铁皮对中间坯头尾形状的判断。

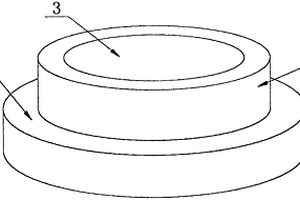

基于耐高温陶瓷纤维材料的高炉泥炮垫 744

 0

本实用新型公开了一种基于耐高温陶瓷纤维材料的高炉泥炮垫，具体涉及高炉冶金配件领域，包括基体，所述基体一端设有垫柱，所述垫柱与基体之间设有通腔，垫柱包括垫体，所述垫体一侧设有过渡层，所述过渡层一侧设有耐高温层，通腔包括第一通槽、第二通槽和第三通槽。本实用新型通过设有基体和垫柱，将垫体、过渡层和耐高温层使用热源融为一体，完成垫柱的整体对接，耐高温陶瓷纤维材质的耐高温层具有良好的热稳定性，与残留高温铁水的铁口接触时不会发生组织结构变化，耐高温层的组织膨胀和缩小的组织蠕动不会脱落和开裂，从而实现本装置的多次使用、节省人力的优点，且本装置结构简单，方便使用者的操作。

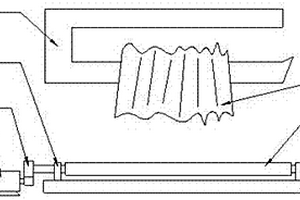

卧式线材打包机用整形机构 678

 0

本实用新型涉及一种卧式线材打包机用整形机构，属于冶金行业线材包装设备技术领域。技术方案是：包含载具（2）、盘卷（3）、升降台（4）、动力装置（5）、传动装置（6）、轴承座（8）和整形辊（9），两个在同一水平面上平行布置的整形辊（9）的两端分别通过轴承座（8）固定在升降台（4）上，所述整形辊（9）通过传动装置（6）与动力装置（5）驱动连接，载具（2）设在整形辊（9）的上方，所述载具（2）呈U型，U型载具（2）的中心线与整形辊（9）的中心线平行布置，盘卷（3）挂在载具（2）上。本实用新型的有益效果是：能够对盘卷进行整形，整形效果好，减少整形过程中摘、挂卷的过程，降低工人操作劳动，提高整形效率。

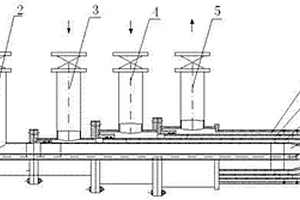

氧气、压缩空气同时助燃的煤气氧燃枪装置 831

 0

本实用新型涉及一种氧气、压缩空气同时助燃的煤气氧燃枪装置,属于冶金热工技术领域。它包含套筒式分层设置的循环冷却水回水通道、氧气通道、循环冷却水进水通道、煤气通道、压缩空气通,压缩空气入口接管与压缩空气通道连通,煤气入口接管与煤气通道连通,循环冷却水进水入口接管与循环冷却水进水通道连通,氧气入口接管与氧气通道连通,循环冷却水回水出口接管与循环冷却水回水通道连通;压缩空气入口接管、煤气入口接管、循环冷却水进水入口接管、氧气入口接管、循环冷却水回水出口接管上均设有阀门。采用本实用新型,可以实现纯氧单独助燃,压缩空气单独助燃,氧气和压缩空气按照设定的比例同时助燃,以实现不同的理论燃烧温度,满足工艺温度要求。

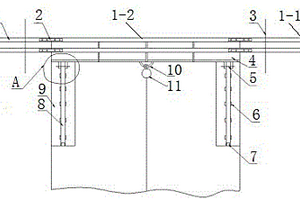

鱼雷罐机车轨道可移动的装置 1056

 0

本实用新型涉及一种鱼雷罐机车轨道可移动的装置，属于冶金行业鱼雷罐设备技术领域。技术方案是：鱼雷罐运输轨道（1‑1）和鱼雷罐清渣场地轨道（1‑2）通过连接卡板（2）连接在一起，鱼雷罐清渣场地轨道（1‑2）固定在移动横梁（4）上，在鱼雷罐清渣场地轨道（1‑2）的一侧且与鱼雷罐清渣场地轨道（1‑2）垂直的方向上铺设两条移动梁轨道（8），移动横梁（4）上设有与移动梁轨道（8）相配合的移动梁车轮组（5），移动横梁（4）上的移动梁车轮组（5）设置在移动梁轨道（8）上；移动横梁（4）上设有手拉葫芦（11）。本实用新型的有益效果是：能够避免雷罐在倾倒内部残渣、残铁时砸伤轨道梁和轨道，安装过程方便简洁，提高工作效率。

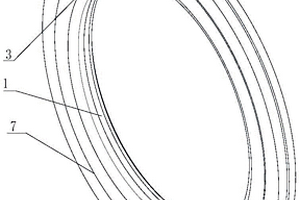

高线精轧机带密封圈的外滑环 947

 0

本实用新型涉及一种高线精轧机带密封圈的外滑环，属于冶金行业高线精轧机密封技术领域。技术方案是：外滑环本体（7）具有内圆和外圆，外滑环本体（7）靠近内圆部分较厚，外滑环本体（7）靠近外圆部分较薄；外滑环本体（7）内圆的圆周方向上设有O型密封圈安装槽（1），外滑环本体（7）外圆的圆周方向上设有橡胶密封圈卡槽（2）；橡胶密封圈（3）上设有与橡胶密封圈卡槽（2）相匹配的卡圈（8），所述卡圈（8）与橡胶密封圈（3）成一体结构，橡胶密封圈（3）通过卡圈（8）固定在外滑环本体（7）外圆圆周方向的橡胶密封圈卡槽（2）上。本实用新型的有益效果是：能够为外滑环与支撑板之间间隙增加密封，避免了精轧机进水造成的损坏。

烧结机卸灰装置 1075

 0

本实用新型涉及一种烧结机卸灰装置，属于冶金行业烧结生产设备技术领域。技术方案是：料仓（1）上设有料位检测仪（2）和电振（3），料仓（1）的下部为漏斗型，料仓（1）内靠近料仓（1）底部的下料口处设有插板阀（5）和星型给料机（4），料仓（1）底部下料口的下方设有皮带机（7），所述星型给料机（4）包含叶片（9）、隔板（10）、中心轴（11）、减速机（12）、电机（14）、轴承（16）和支撑座（17），电机（14）通过减速机（12）与中心轴（11）驱动连接，中心轴（11）上设有两组叶片（9），两组叶片（9）之间设有隔板（10）。本实用新型的有益效果是：能够实现烧结机熔剂稳定配加，下料均匀，消除跑灰现象。

高炉炉前渣沟沟头蒸汽治理装置 1003

 0

本实用新型涉及一种高炉炉前渣沟沟头蒸汽治理装置，属于冶金行业高炉炉前除尘环保设备技术领域。技术方案是：包含高炉炉前渣沟沟头（1）、横管（2）、竖管（3）和出风孔（4），在高炉炉前渣沟沟头（1）的上方设有多根平行布置的横管（2），在高炉炉前渣沟沟头（1）两侧分别设有多根与横管（2）连通的竖管（3），所述竖管（3）与空压风管道（5）连接，高炉炉前渣沟沟头（1）两侧的竖管（3）和上方的横管（2）的内侧分别设有多个均匀布置的出风孔（4）。本实用新型的有益效果是：能够防止冲渣时产生的蒸汽回灌至炉前，有效的改善炉前出铁环境，结构简单、价格低廉、便于安装，符合现行阶段国家对环保的要求。

烧结矿槽的蒸汽管道脱水装置 1106

 0

本实用新型涉及一种烧结矿槽的蒸汽管道脱水装置，属于冶金行业烧结机设备技术领域。技术方案是：包含直管（1）、阻水板（2）、孔板（3）、输水管（4）、排水管（5）和阀门（6），在直管（1）内设置两组结构相同的阻水板（2），按照蒸汽流动的方向，输水管（4）的两端分别连接在两组阻水板（2）后面的直管（1）上，输水管（4）的两端分别设有孔板（3），排水管（5）连接在输水管（4）的中部，排水管（5）上设有阀门（6）。本实用新型的有益效果是：能够脱去蒸汽内带来的部分水份，减少蒸汽打入矿槽物料中的水份，降低水份对烧结矿产量和强度的影响。结构简单、实用、安装方便、成本低，能满足一般脱水要求，经济实惠。

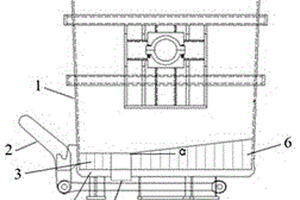

降低浇余的钢包内衬结构 1074

 0

本实用新型涉及一种降低浇余的钢包内衬结构，属于冶金行业炼钢设备技术领域。技术方案是：吊轴（2）固定在钢包（1）的外侧且靠近钢包（1）的包底，钢包（1）的包底通过浇注料浇注包底永久层（4），包底永久层（4）上砌筑平面耐火砖（3）和斜面耐火砖（6），钢包（1）的包底上设有水口（5），所述水口（5）位于吊轴（2）与钢包（1）的中心之间，平面耐火砖（3）砌筑在水口（5）靠近吊轴（2）的区域，斜面耐火砖（6）砌筑在水口远离吊轴（2）的区域。本实用新型的有益效果是：可有效降低钢水对包底冲击区的侵蚀，避免包底凹陷造成的剩钢；同时在钢水量相同的条件下，到达临界高度时，可减少钢水浇至临界高度下因卷渣而产生的剩钢。

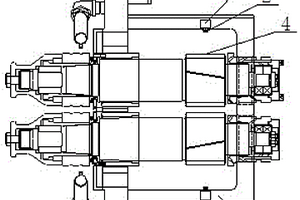

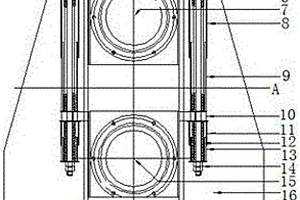

轧机联接轴平衡装置 782

 0

本实用新型涉及一种轧机联接轴平衡装置，属于冶金行业轧钢生产设备技术领域。技术方案是：上扁头（7）和下扁头（15）的两侧分别设有上扁头托耳（5）和下扁头托耳（10），在上扁头（7）和下扁头（15）两侧的上扁头托耳（5）和下扁头托耳（10）之间分别设有一个平衡杆（4），靠近上扁头托耳（5）的平衡杆（4）上设有上支撑弹簧（6）、上支撑弹簧外套筒（8）和上支撑弹簧内套筒（9），靠近下扁头托耳（10）的平衡杆（4）上设有下支撑弹簧（12）、下支撑弹簧外套筒（11）和下支撑弹簧内套筒（13）。本实用新型的有益效果是：上扁头和下扁头采用相同的结构，增加了互换性，而且承载能力强，平衡效果好，适应快速换辊的要求。

移动式除尘装置 826

 0

一种移动式除尘装置，属于冶金设备技术领域，其技术方案是，该除尘装置包括轨道车、集尘罩、移动除尘管道和固定除尘管道，所述轨道车安装在地面上的两条相互平行的轨道上，所述集尘罩安装在轨道车的车架顶部并位于两条轨道之间的钢包上方，所述移动除尘管道固定在集尘罩上方，其进风端接集尘罩的排烟口，出风端与固定除尘管道的进风端相对应，所述固定除尘管道的出风端接抽风装置。本实用新型采用移动式结构，清理钢包水口眼时，操作人员可方便地将集尘罩移至钢包上方并将除尘管道接通，待清理完毕后再将集尘罩移走，不仅避免了烟尘对环境造成的污染，而且不会给钢包的吊运等操作造成障碍，特别适于在钢包修整过程中使用。

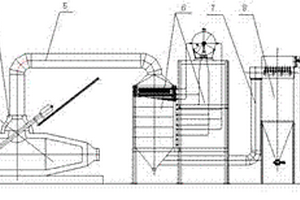

钒钛磁铁矿鱼雷罐熔渣铁专用设备 705

 0

本实用新型涉及一种钒钛磁铁矿鱼雷罐熔渣铁工艺及专用设备,属于冶金热工技术领域。技术方案是:包含鱼雷罐、氧燃枪、罐盖、高温排烟管道、余热锅炉、低温排烟管道、滤袋除尘器、引风机、烟囱,罐盖匹配在鱼雷罐上,两只氧燃枪倾斜交错插入鱼雷罐内,设置在罐盖上的高温排烟管道连接余热锅炉,余热锅炉通过低温排烟管道连接滤袋除尘器、引风机、烟囱。本实用新型的有益效果:采用本实用新型,钒钛磁铁矿渣铁粘鱼雷罐造成容积缩小后,鱼雷罐不用下线即能清理出粘罐渣铁而恢复原有容积,保障鱼雷罐的正常使用与周转,维护高炉生产正常进行。
