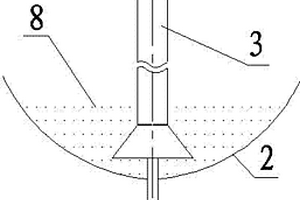

雾化铁粉提升机 774

 0

本实用新型涉及粉末冶金设备技术领域,尤其涉及一种水雾化制粉生产线上使用的雾化铁粉提升机,解决雾化铁粉生产过程中,粒度小、松装密度低的铁粉输送问题,包括驱动装置、输料管,其特征是所述的输料管的下端设有锥台体,驱动装置的一端设有与输料管锥台体内孔配合的螺旋推进装置,所述的螺旋推进装置位于料桶内,输料管的顶部设有出料口。无效功率小,装置简单,可以方便移动。

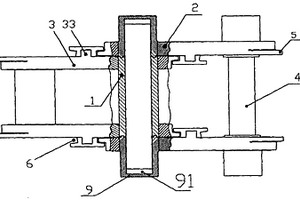

精密锻造高效节能型中央链输送链 753

 0

本实用新型涉及一种链条,尤其涉及一种用于大型矿山机械、钢铁、冶金行业输送量大且平稳要求较大的中央输送链。公开了精密锻造高效节能型中央链输送链,包括内链板(3)、外链板(2)、销轴(4)和套筒(1),内链板(3)和外链板(2)均设有销孔,所述的外链板(2)的销孔为盲孔(91),销轴(4)的两端与两块外链板的盲孔(91)间隙配合,销轴(4)的中部与套筒(1)间隙配合,套筒(1)与内链板(3)的销孔(7)过盈配合,内链板(3)与外链板(2)之间设置有转动限位装置(5、6)。因此,本实用新型具有链条的销轴承载面均匀磨损,均匀疲劳,延长寿命,同时链节之间的拆卸不需要专用工具的优点。

漏粉清理装置 956

 0

本实用新型涉及粉末冶金生产设备技术领域,尤其涉及一种漏粉清理装置,解决了当具有一定湿度的金属粉末进入烘干炉料斗时产生团块导致堵塞的问题,包括支架、安装在支架上部的驱动装置、锥形体的进料斗、安装在支架和进料斗之间的升降旋转装置,升降旋转装置设有不少于两支螺旋杆,每支螺旋杆与固定在横梁架上的自转动力装置联接,螺旋杆沿进料斗内的锥形面布置并与锥形面设有空隙。升降旋转装置通过驱动装置和升降机构上下移动,根据进料斗中的粉流量调节上下的位置,两支以上的螺旋杆在料斗内做自转,旋齿具有较大的摩擦力挤压能力,由于螺旋杆的下端可以伸到进料斗的下口颈处,所以金属粉末团块能完全被散碎。?

核电工业汽轮机用调节阀杆 771

 0

本实用新型属于汽轮机配件技术领域，公开了一种核电工业汽轮机用调节阀杆。所述调节阀杆包括阀杆本体、封汽圆盘和定位轴；封汽圆盘设置在阀杆本体下端，定位轴设置在封汽圆盘下端；阀杆本体表面设置有75Cr3C2‑25NiCr喷涂层，封汽圆盘的下圆环面设置有Stellite 6堆焊层。本实用新型的阀杆本体设有的75Cr3C2‑25NiCr喷涂层使用温度高、涂层硬度高、与基体结合强度大，具有耐颗粒冲蚀、耐磨耗、抗腐蚀的特点；封汽圆盘设有的Stellite 6堆焊层有较高的红硬性，与阀杆基体冶金结合，具有抗氧化、耐腐蚀、抗冲击的特点；本实用新型的调节阀杆针对不同的摩擦机制区域同时采用不同的表面强化工艺，具有耐高温、耐腐蚀、耐磨损、不易变形的优点，能适应不同的恶劣工况，提高使用寿命。

薄壁件金属粉末注塑的连料结构 901

 0

本实用新型属于金属粉末注塑领域，具体涉及到能解决薄壁件金属粉末注塑的连料结构，本实用新型适用于大规模生产的、且结构复杂的粉末冶金薄壁产品；解决现有的冲压拉伸工艺无法解决侧面有不规则的侧孔的以及外形也有3D复合面，比较复杂的金属薄壁件产品的问题；包括如下内容：连料结构为一圈环形结构；所述的连料结构底部为平面；所述的连料结构的侧面设置有进胶口；所述的连料结构置于待注塑产品的一侧。

钢包下渣检测装置 745

 0

本实用新型涉及钢铁冶金自动化控制领域，旨在提供一种钢包下渣检测装置。该种钢包下渣检测装置用于转炉中进行钢包下渣检测，包括系统控制单元、系统辅助控制单元、振动传感器及前级调理放大模块、摄像机；所述系统控制单元包括工业级液晶显示器、工控机、工业现场处理控制单元；所述系统辅助控制单元包括下渣报警喇叭和报警灯、投入检测开关、现场工业显示器。本实用新型通过对振动信号和图像信号进行实时的信号处理，即可准确监测下渣，而无需其他辅助装置，设备造价低，安装方便，易于拆装，适合钢铁企业的基本情况，便于推广，且由于振动传感器及前级调理放大模块、摄像机的安装位置远离钢水，所以传感器和摄像机可以有较长的使用寿命。

工程装置人孔门 909

 0

本实用新型涉及一种锅炉、热风道及配套设备或其他化工、冶金设备所需的工程装置人孔门，尤其涉及一种更适合用于高温环境隔热的工程装置人孔门，包括门洞框架、门框和门盖，所述门框安装在门洞框架上，前述门盖安装在门框上，所述的门盖上间隔设有至少两层的门凸，所述门凸间用阻尼连杆连接。相邻门凸间设有隔热层，同时门凸内都填充有保温隔热材料。与现有技术相比，本实用新型工程装置人孔门可有效隔热、抗变形且密封性能优。

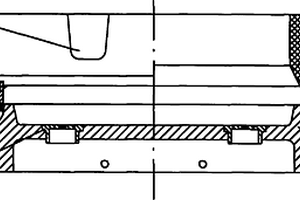

铝合金大规格方锭铸造复合型结晶器 938

 0

本实用新型涉及冶金行业的连铸设备领域,旨在提供一种铝合金方锭同水平热顶铸造工艺中应用的铝合金大规格方锭铸造复合型结晶器。该结晶器包括保温热顶帽、结晶器上套和结晶器下套;保温热顶帽、结晶器上套和结晶器下套从上至下依次相连,并配合底部的引锭头共同构成一个贮液空腔。本实用新型的结晶器是实现大规格方锭热顶同水平铸造工艺的前提条件,能消除传统铸造的液位有落差的负面影响,突破性地改善大规格方锭铸造中的工艺品质,提升生产效率。

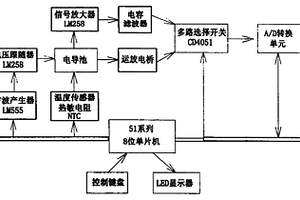

便携式智能水质电导检测仪 1052

 0

本实用新型公开了一种便携式智能水质电导检测装置。它具有单片机,单片机分别与方波产生器、温度传感器、键盘、显示器、多路选择开关、A/D转换器相连,方波产生器依次与电压跟随器、电导池、运放电桥、多路选择开关、A/D转换器相连,温度传感器依次与电导池、信号放大器、电容滤波器、多路选择开关、A/D转换器相连。本实用新型综合应用了基于电磁感应原理的电导率传感器技术,消除电解反应极化现象的交流电技术,仪表自动校零技术,温度补偿技术,以及微处理器和数码显示等技术。该装置结构紧凑便于携带,操作方便,测量精度高,可广泛用于化工、医药、冶金、环保等领域,对于腐蚀性强、高污染水质测试,其优势尤为明显。

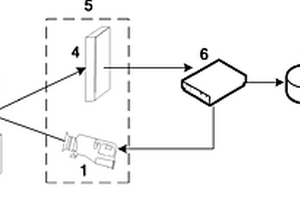

连铸结晶器振动的激光检测装置 1071

 0

本实用新型涉及冶金工业自动化检测，旨在提供一种连铸结晶器振动的激光检测装置。该装置包括激光位移传感器，以及与激光位移传感器对应设置的位于结晶器平台上的水平/竖直基准模块，激光位移传感器通过信号线依次连接下位机信号处理器和上位机系统控制器。本实用新型避免接触式测量方法中装拆复杂且易受环境影响的现象，装拆简单方便，测量精度容易保证。可以自由快速选择不同的测量基准表面；通过串口-USB转换，增强了数据传输的可移植性。具有良好的人机接口，易于操作人员掌握操作。

圆盘卸料机 849

 0

本实用新型公开了一种圆盘卸料机,包括仓筒(1);仓筒(1)经自动称量装置(2)与支架(3)连接,仓筒(1)底部设有刮臂(4);刮臂(4)经传动轴(5)与减速电机(6)连接。本实用新型在对吸湿性强、粘性大、自流性差的原料进行暂存、连续输送或定量卸料时,可保证输送流动的稳定性,定量卸料的准确性,防止物料粘附在设备上。本实用新型结构紧凑、维修方便、工作稳定、使用寿命长,提高了生产效率。可作为煤炭、化工、电力、冶金、水泥、石灰、建材、环保、石膏、粮食、采矿、港口等行业原料生产系统的配套设备、终端卸料设备、中间过程设备。

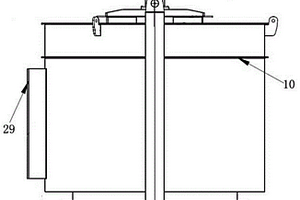

大直径中高温加压式钟罩炉 1086

 0

本实用新型涉及一种摩擦片生产设备，尤其是涉及一种大直径中高温加压式钟罩炉。其主要是解决现有技术所存在的现有的钟罩炉无法用来加工大直径的高性能粉末冶金制动片及对偶摩擦片，并且钟罩炉的设计较不合理，生产效率较低，生产出来的产品质量较差等的技术问题。本实用新型包括底座，所述的底座上设有炉体，底座外部设有马弗罩，炉体的底部设有耐火砖层，耐火砖层的上部设有若干搁砖，搁砖与底座围成一个可摆放摩擦片的炉膛，炉体的炉膛内径为1100-1200mm，炉膛高度为1000-1300mm，搁砖的外部设有耐火棉层，底座的外围设有热电偶，底座的中部设有通向炉膛内的保护气体进气管，底座的外圆设有保护气体排气管，搁砖的上方设有炉盖，炉盖通过承压垫块连接有油缸。

高压水除鳞系统 679

 0

高压水除鳞系统，属于冶金复合材料表面清洗系统技术领域。其包括依次连接的进料输送装置、高压水除鳞装置、干燥装置和出料输送装置。上述的高压水除鳞系统，设计合理，将进料输送装置、高压水除鳞装置、干燥装置和出料输送装置合理地组合在一起构成自动流水线，利用输送装置实现自动进出料，利用高压水除鳞装置中喷射的水砂混合物实现自动除鳞，利用干燥装置实现自动干燥，自动化程度高，除鳞效果好，对环境友好，工作效率高，适合在企业大规模的推广利用。

纤维球过滤器 959

 0

本实用新型涉及油田含油污水、炼油厂、冶金钢铁污水过滤器，公开了一种纤维球过滤器。包括过滤器筒体（6），过滤器筒体（6）上设置机架（2），机架（2）上安装有电机（1），所述的电机（1）通过电机轴（11）与搅拌装置（4）连接，搅拌装置（4）下方设置过滤装置（7）。本实用新型通过采用纤维球或核桃壳对油田含油污水等方面的精细过滤，纤维球不易粘油，具有便于反洗再生、过滤精度高等优点。

气动耐磨出料摆动阀 981

 0

本实用新型涉及阀门技术领域,尤其是涉及一种火力发电厂、冶金、医药、化工等行业中的各类粉尘、颗粒和半流体介质输送的气动耐磨出料摆动阀,解决工业企业中各类粉尘、颗粒和半流体介质输送装置中的阀门阀腔易积灰、卡塞、不耐磨的问题,包括气动执行器组件、上阀体、下阀体,其特征是所述的上阀体和下阀体之间设有阀圈,阀圈中设有摆臂,摆臂的一端连接旋转轴的一端,摆臂的另一端设有阀瓣,阀瓣平行设有两件,两个阀瓣分别与上阀体、下阀体配合,所述的旋转轴的另一端与气动执行器组件连接。结构紧凑、密封性好,使用寿命长。

内置式管道消声器 776

 0

本实用新型涉及一种用于热电、石油、化工、冶金、纺织等行业的蒸汽喷射式混合器（压力匹配器）的内置式管道消声器。包括筒体，筒体下方设置疏水口，所述筒体内安装了小孔孔板，所述筒体内还安装小孔孔罩、降噪孔板，所述小孔孔罩和筒体外壁之间构成吸声腔，所述降噪孔板安装在小孔孔罩上，所述降噪孔板安装在小孔孔板后方，吸声腔内安装吸声护板，所述的吸声护板安装在小孔孔板和降噪孔板之间，小孔孔罩由斜小孔和直小孔排列组合而成，本实用新型设计合理，降低了湍流和共振，实现降噪，且无压损。

钢包下渣检测传感器 1062

 0

本实用新型公开了一种钢包下渣检测传感器。它在工字形圆环骨架的槽内,绕有外套绝缘磁管的螺旋形线圈,在螺旋形线圈的周围填充绝热材料,最后在工字形圆环骨架的槽内填满耐火泥,烘干后整体成形。双芯高温电缆与螺旋形线圈的线头在工字形圆环骨架内焊接后穿出,与装在钢包壳体上的连接器盒连接。本实用新型的传感器仅包含一个螺旋线圈,其引出线仅为最低限度的二根,因此,结构简单,成本低廉。由于本实用新型的传感器结构简单,其良好的检测性能依靠配套的检测装置电路技术来实现。本实用新型还能应用于所有冶金容器出钢挡渣的自动检测与控制。

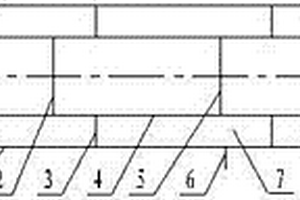

用于带式输送机的托辊 1047

 0

本实用新型公开了一种用于带式输送机的托辊。它包括转动轴、左右两个外密封圈、左右两个内密封圈,左右两个轴承、左右两个轴承座、辊体。辊体两端大孔分别与空心转动轴紧配合,装在轴承座中的轴承内圈孔与空心转动轴上的阶梯轴紧配合,轴承座外圆柱面与辊体两端大孔间装有内、外密封圈,轴承座的中心孔中装有油杯。本实用新型具有的有益效果:以两个空心转动轴代替通轴,节省材料,便于加工、装配;轴承座上设有油杯,使轴承在需要时能得到润滑;重量轻,转动惯量、阻力、工作噪声小;密封性能好,使用寿命长;整体结构不需要焊接,不因某一零件损坏而整体报废。因此,它可在煤炭、电力、矿山、粮食、码头、化工、冶金等系统的输送机中输送物料时推广使用。

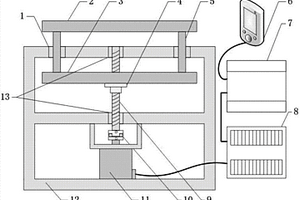

结晶器振动检测实验平台 974

 0

本实用新型涉及冶金炼钢过程检测与控制领域，旨在提供一种结晶器振动检测实验平台。该种结晶器振动检测实验平台包括振动平台、支撑底座、滚珠丝杆、丝杆螺母、伺服电机，滚珠丝杆通过两个滚珠轴承与支撑底座相连，滚珠丝杆上的丝杆螺母与振动平台固定，滚珠丝杆的下端通过联轴器与伺服电机相连，伺服电机通过螺栓安装在支撑底座上，伺服电机用于带动滚珠丝杆旋转，进而带动丝杆螺母及振动平台沿竖直方向上下运动。本实用新型具有结构简单、装卸简便、稳定可靠、精度高等优点，且完全模拟现场连铸结晶器工作特性设计，可实现正弦、非正弦、振幅、振频、偏斜率的在线调节。

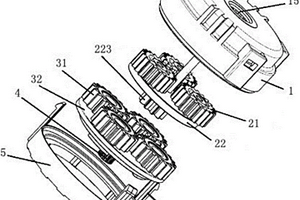

EPB驱动器减速箱 859

 0

本实用新型涉及一种EPB驱动器减速箱，包括齿圈、一级行星轮、一级行星架、二级太阳轮、二级行星轮、二级行星架、输出花键和固定架。本实用新型采用PPA材料、金属、粉末冶金结构等，使得本实用新型的零部件具有更高的精度和强度，从而提高本实用新型整体的强度；采用两级行星齿轮减速机构，减速比大，结构紧凑；在一级行星架上增加了输入太阳轮轴，提高了输入太阳轮和一级行星齿轮的啮合精度，提高了运动平稳性，降低了工作噪声。

实验用粉末粒度调节装置 1022

 0

本实用新型涉及粉末冶金检测装备技术，尤其涉及一种实验用粉末粒度调节装置，解决获得实验室用的金属粉末粒度优化样品构成的问题，其特征是包括一个粒度分配收集区，粒度分配收集区内设有收集装置，粒度分配收集区一端上方沿水平方向设有氮气喷气装置，所述的氮气喷气装置朝粒度分配收集区的一端为喷嘴，与氮气喷气装置垂直设有料斗，料斗的下端穿入氮气喷气装置与喷气管相通。结构简单，操作方便，能获得最佳实验用粒度分布的金属粉末。

电解锌的极板 885

 0

本实用新型属于有色金属冶金领域，尤其涉及一种电解锌的极板，包括极板、防腐绝缘层、保护层，极板侧边缘开孔，防腐绝缘层涂覆在极板侧边缘区域和孔内壁，保护层包裹防腐绝缘层和极板侧边缘区域，极板头部开孔，防腐绝缘层涂覆在极板头部区域和孔内壁，保护层包裹防腐绝缘层和极板侧边缘区域。采用增加防腐绝缘层、保护层的双重保护方式，避免极板被腐蚀破坏，延长使用寿命。

减少沸腾焙烧炉升温阶段烟气污染的装置 1000

 0

本实用新型属于冶金环保技术领域，特别地涉及一种减少沸腾焙烧炉升温阶段烟气污染的装置，包括管道单元、过滤单元和控制单元；所述管道单元包括第一通道和第二通道，所述第一通道和第二通道设置有共同的进气口和排气口，所述进气口处设有二氧化硫浓度传感器，所述第一通道上设有第一电动阀；所述过滤单元设置于第二通道上，所述第二通道上于过滤单元前设有第二电动阀，所述第二电动阀前设有排污口；所述控制单元与所述二氧化硫浓度传感器、第一电动阀、第二电动阀分别电气连接。本实用新型的有益效果：实现了沸腾培烧炉升温阶段烟气的过滤净化，使其污染程度得到最大控制，减少了其对周围大气的污染。

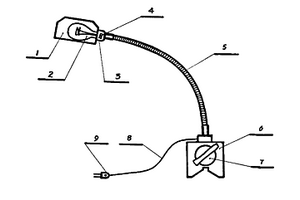

磁座工作灯 675

 0

磁座工作灯是一种新型的移动式照明灯具。 它主要由磁性吸盘，磁力开关，联接杆、灯头、灯 罩、灯泡、电源开关、电源线及电源插头等零部件所组 成。它的主要技术特征：由一只可开闭的磁性吸盘替 代了传统灯具中的灯座，从而使灯具的工作位置能得 以固定，并可根据需要任意地调节灯具的光照角度。 磁座工作灯使用方便、灵活、定位强度好。它可 广泛地使用于机械，车辆，船舶的修理、制造，以及电 力、冶金、国防等大小工程施工中的临时照明。

在线超声检测无缝钢管时控制沉降物的装置 940

 0

本实用新型公开了一种在线超声检测无缝钢管时控制沉降物的装置。在自动超声检测设备超声换能器腔体内安装采集座，该采集座的沉降物收集槽一端内安装沉降物监测超声换能器，沉降物收集槽另一端侧面安装一个反射体，沉降物监测超声换能器的信号电缆与基于PC机的超声信号处理系统的PXI超声信号收发板卡连接。本实用新型可实时在线监测超声自动检测设备超声换能器腔体耦合用水的状态，可有效防止耦合恶化，造成被检对象体内缺陷的漏报事故。同时，这种方法可跟随探伤超声换能器协同工作，可真实反应检测区探伤换能器的工况。结构简单，易于部署，不影响正常探伤。本实用新型可应用于冶金、化工、水处理和交通等领域。

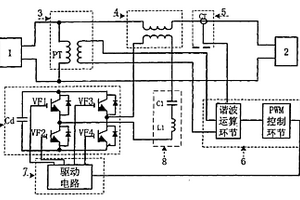

串联有源电力滤波器 1026

 0

本实用新型公开了一种新型串联有源电力滤波器装置。该装置是在串联有源电力滤波器的变压器的副边与逆变器的交流侧之间串接由电感和电容组成的工频串联谐振电路。它不仅能有效地降低串联有源电力滤波器的容量,同时兼有优异的滤波性能。本实用新型可广泛适应用于采用无源滤波器治理电网谐波的企业,如冶金、轧钢、水泥、煤矿等,需要进行串联补偿的电力网和电气化铁路与电力机车和城市与农村用电网。

自动淬火装置 942

 0

本实用新型公开了自动淬火装置，涉及冶金技术领域，包括冷却装置、推送结构、零件存放结构和加热结构，冷却装置，所述冷却装置位于所述加热结构下方；推送结构包括驱动机构、挡板和推送板，所述驱动机构连接有移动块，零件紧贴所述挡板，所述移动块与推送板固接；零件存放结构，包括推送盒、弹性元件和压板，所述压板滑动连接于推送盒内部，所述弹性元件连接压板，零件位于所述压板和所述挡板之间；加热结构包括夹具、加热管和动力元件，所述加热管连接于所述夹具上，所述夹具的夹合部位与所述推送板的推送轨迹连接并且共线，所述动力元件控制所述夹具开合。具有如下有益效果：(1)效率高；(2)质量稳定；(3)安全性高。

新型摩擦片及高效率散热的新型摩擦片离合器总成 901

 0

本实用新型公开了一种新型摩擦片，包括本体，所述本体一侧呈螺旋形布置若干通风槽。本实用新型还公开了一种采用该新型摩擦片的高效率散热的新型摩擦片离合器总成，包括依序连接的法兰节叉，粉末冶金衬套、第一摩擦片，联接接头，第二摩擦片，内压板以及外压盘。本实用新型中采用新型摩擦片的离合器总成旋转工作过程中可实现外部空气引入通风作用，摩擦打滑产生高热量时，外部空气引入即可排除热量。

语音声光报警器 679

 0

本实用新型公开了一种语音声光报警器，一种语音声光报警器，包括外壳，喇叭，内部电路，电源线，所述外壳的表面设有两个与所述内部电路相连的按钮，一个是音量控制按钮，另一个是声音选择按钮。所述报警器还内还设有脉冲放大器，所述脉冲放大器一端与所述内部电路相连，另一端与所述喇叭相连。本实用新型语音声光报警器能根据冶金行业各类设备来设置选择时的报警声音，有利于现场声音的管理。

铁基粉体球化装置 972

 0

本实用新型涉及粉末冶金制造装备技术领域，尤其涉及铁基粉体球化装置，解决铁基粉体高松比、高流速等性能需要进行粉末产品的球化问题，其特征是包括置于顶部的料斗，料斗下方设有进料通道，进料通道中设有定量开关，进料通道的下端连接高温炉管，高温炉管的底端连接冷却炉管，冷却炉管的底部设有氮气喷嘴，冷却炉管的下端还设有出料口。氧化现象少，所获得的粉末粒度均匀，球化效果好。
