烟气导流装置 741

 0

本发明公开了一种烟气导流装置，包括：安装在烟囱筒体(1)内衬(1a)上的一条或多条烟气导流线(3)；其特征在于，所述烟气导流线(3)呈大螺旋状；所述烟气导流线(3)由多块具有导流部(41)的砌块(4)叠砌而成；每个砌块(4)的导流部(41)具有光滑的斜面(41a)，使得叠砌在一起的所有砌块(4)的斜面(41a)平滑连接，从而形成使烟气旋转上升的导流面(31)。该导流线由具有光滑斜面的导流部的砌块叠砌而成，使得导流线具有光滑的导流面，并且导流线的施工工艺简单，砌块结构设计巧妙。该导流装置应用于流体导流，尤其应用于电力、冶金、化工等行业工业烟囱的烟气导流。

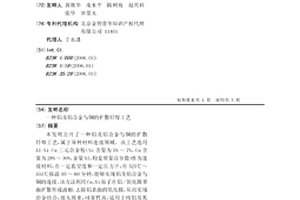

铝及铝合金与铜的扩散钎焊工艺 600

 0

本发明公开了一种铝及铝合金与铜的扩散钎焊工艺，属于异种材料连接领域。该工艺选用Al-Si-Cu三元合金粉（Si含量为5%～7%，Cu含量为28%～30%，余量Al，均是质量百分数）作为连接材料，在一定真空度和一定压力下，在525℃～555℃保温10～60分钟，能够实现铝及铝合金与铜的连接。该方法利用Cu、Si原子在铝/氧化膜界面扩散形成液相，去除铝表面的氧化膜，从而实现冶金结合，接头致密，可靠性高，适用于纯铝及其合金与铜的大面积接合以及复杂结构件的焊接。

耐磨合金涂层压辊及其制造方法 618

 0

本发明是关于颗粒饲料压制机用耐磨压辊的制造及修复方法。其特征是在钢质辊坯的外表面用真空熔结涂层方法熔结复合上极其耐磨的合金辊齿。当这种涂层压辊的滚齿或传统钢质压辊的辊齿在使用过程中被全部磨损或部分磨损之后,可以用真空熔结修补方法把辊齿完全修复。这种以真空熔结新技术涂层或修复的压辊的辊齿与辊坯之间形成牢固的冶金结合,不会脱落。耐磨合金滚齿的硬度高达HRc65左右。

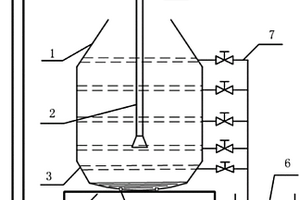

转炉溅渣水力学模拟实验装置 687

 0

本实用新型涉及一种转炉溅渣水力学模拟实验装置，属于钢铁冶金实验设备领域。包括有机玻璃转炉模型、顶吹氧枪模拟装置、渣液收集盒、转炉支架、底吹供气喷嘴、烧杯、导管、氧枪高度调节阀和氧枪支架；所述弧形渣液收集盒粘于转炉模型炉衬内部不同高度，导管将粘于炉壁内侧的渣液收集盒与其对应的烧杯连通，所述顶吹氧枪模拟装置由氧枪高度调节阀调节到设计高度，并由氧枪支架支撑悬浮于有机玻璃转炉模型内部，所述有机玻璃转炉模型由转炉支架支撑。本实用新型可以实现转炉溅渣护炉的实验室模拟研究，探讨不同工艺参数对溅渣总量及均匀性的影响规律，操作相对简单，且经济实用。

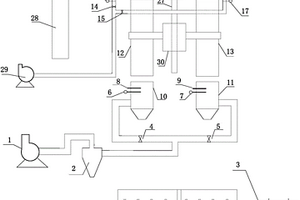

能够提氢的循环式矿粉快速还原反应系统 876

 0

本实用新型属于冶金技术领域，具体涉及一种能够提氢的循环式矿粉快速还原反应系统，其中，循环式矿粉快速还原反应系统包括：进料系统、反应器、加热系统、还原气系统和出料系统，所述反应器分别与进料系统、还原气系统和出料系统相连，所述还原气系统包括：还原气进气系统和还原尾气处理系统，所述还原气进气系统包括：还原气储罐、还原气进气阀、提氢装置、加热装置、风机和布风板等，该系统可以直接使用矿粉作为原料，省去造块工序，且该系统操作简便，温控精确且过程易控。

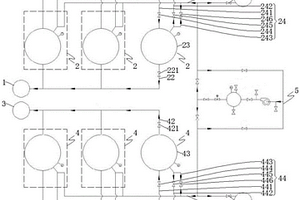

热风炉充排压系统 589

 0

本实用新型提供了一种热风炉充排压系统，涉及冶金技术领域，热风炉充排压系统包括：用于与第一高炉相接的第一热风结构，所述第一热风结构包括第一总管路、第一热风管路、第一热风炉、以及第一充排管路；用于与第二高炉相接的第二热风结构，所述第二热风结构包括第二总管路、第二热风管路、第二热风炉、以及第二充排管路；设置在所述第一废气总管与所述第二废气总管之间的炉压控制结构，在所述第二热风炉处于换炉状态下，所述第一热风炉通过所述炉压控制结构能够对所述第二热风炉进行充风加压。本实用新型通过所述热风炉充排压系统能够解决热风炉换炉过程中对高炉内的入炉风量造成扰动的问题。

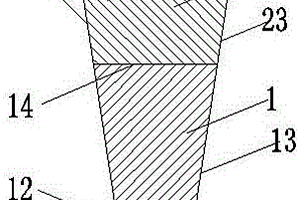

耐磨复合筛条 774

 0

本实用新型涉及一种耐磨复合筛条，包括筛条基体，所述筛条基体具有原工作面和非工作面，所述筛条基体的原工作面上覆盖有楔形结构的钨钴硬质合金层并以其顶部表面形成新的工作面。作为对上述技术方案的改进，所述筛条基体为不锈钢基体，所述钨钴硬质合金层与不锈钢基体的工作面表面形成冶金结合与并与不锈钢基体形成一体结构，透筛率更好，压差效果更好，提高了筛条寿命。

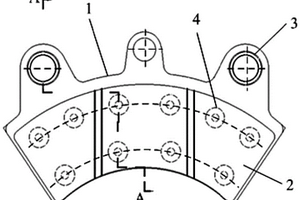

制动闸片及制动系统 825

 0

本实用新型公开一种制动闸片及制动系统，涉及交通运输产品零部件加工制造领域，以保证制动闸片拥有耐磨性能和较低的导热系数等特点，使得制动闸片不易产生异常磨损和噪音，从而解决粉末冶金闸片在制动过程中出现制动距离偏差和闸片异常磨损问题，并降低制动闸片对电机转速的影响。所述制动闸片包括：钢背、有机合成摩擦体、多个固定环以及多个抓料销，该有机合成摩擦体为一体式有机合成摩擦体；多个固定环和多个抓料销均固定在钢背上，多个抓料销将有机合成摩擦体固定在钢背上。所述制动闸片应用于城市轨道交通运输的制动系统方面。

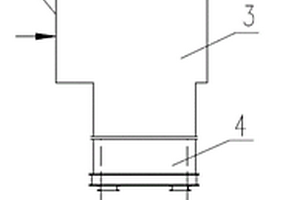

干熄焦工艺用一次除尘器装置 921

 0

一种干熄焦工艺用一次除尘器装置，属于冶金焦化行业干法熄焦技术领域。包括排气口(2)除尘器本体(3)支撑体(4)；除尘器本体(3)设有进气口(1)、排灰口(5)；排气口(2)焊接在除尘器本体(3)的上方，支撑体(4)焊接在除尘器本体(3)的中部。安装在干熄焦工艺装置的干熄槽后、锅炉前。循环气体从进气口进入本装置，在除尘器本体内进行焦尘分离，气相从排气口排出，固相从排灰口排出。优点在于设备占地小，除尘效率高，一次除尘器后循环气体中焦尘含量在1g/m³以下。

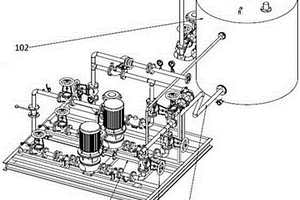

调节喷水雾化的水站集成装置 711

 0

本实用新型涉及一种调节喷水雾化的水站集成装置，属于冶金行业转炉除尘设备技术领域。技术方案是：包含水站主体（101）和缓冲水箱（102）；所述水站主体（101）包含供水管线（1）和供气管线（2），供水管线（1）一端通过水泵进水管（103）与缓冲水箱（102）中的水泵进水管接口（35）连接，另一端与喷枪水路接口连接，供水管线（1）上依次设有过滤器一（4）、水泵（6）和涡街流量计（8），所述供气管线（2）一端与气源连接，另一端与喷枪气路接口连接，供气管线（2）上依次设有减压阀（17）、气动切断阀（15）和孔板流量计（16）。本实用新型的有益效果是：能够精确控制喷水量，保证生产连续性，设备采用高度集成，维护方便。

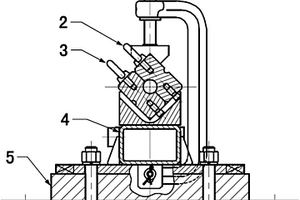

长寿导槽装置 1049

 0

一种长寿导槽装置，属于冶金工程设备技术领域。包含有夹钳、第一导槽、第二导槽、支撑水梁、底座；第一导槽(2)、第二导槽(3)固定在支撑水梁(4)上，第一导槽(2)和第二导槽(3)上部由固定在支撑水梁(4)上的夹钳(1)压紧，第一导槽(2)和第二导槽(3)是完全相同的，由吊环螺母(6)、定位销(7)和半导槽(8)组成，吊环螺母(6)安装在半导槽(8)上，定位销(7)一端安装在第半导槽(8)上，另一端卡在支撑水梁(4)的V型槽座沟槽内，支撑水梁(4)安装在底座(5)上。优点在于，设备结构简单、易于安装和拆卸、便于快捷排除生产事故、使用寿命长；从而可提高车间生产作业率，同时大幅减少备件，降低生产成本。

长材矫直工序中直线度在线检测装置 938

 0

一种长材矫直工序中直线度在线检测装置，属于冶金工业检测技术领域。该装置包括传感器支架、轮廓点位置测量传感器阵列、传感器阵列数据线、数据转换器、数据通讯线、直线度测量计算机、继电器控制线、继电器控制器、报警灯控制导线、报警灯独立开关、声光报警灯、220V供电线。连接装置并进行调整，启动测量软件、设定好软件参数，开始自动测量，测量完成后关闭测量装置。用于在线检测长材成品直线度，优点是简单有效、使用方便、成本合理。

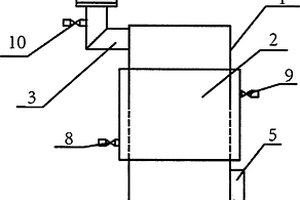

全自动煤气脱水器 912

 0

一种全自动煤气脱水器，包括壳体和蒸汽保温层，壳体上安装有包括进水管、排水管以及排污管；其中进水管上安装有闸阀，并外接煤气排水管；蒸汽保温层包覆部分壳体，蒸汽保温层的上端低于进水管，下端高于排水管和排污管，蒸汽保温层上安装有疏水阀和蒸汽管。该全自动煤气脱水器结构简单，使用安全可靠，降低生产时的劳动强度，发生危险的可能性以及生产成本，可以实现自动、连续、安全地脱水，并且广泛适用于冶金、焦化等各种行业。

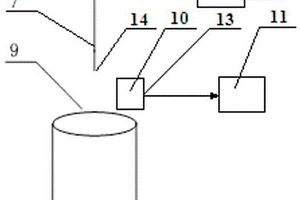

高炉放散降尘装置 1018

 0

本实用新型公开了一种高炉放散降尘装置，属于冶金技术领域。该高炉放散降尘装置包括摄像机、供液管路、阀组和控制终端，摄像机上设有第一远程接口，摄像机用于拍摄高炉炉顶内影像并通过第一远程接口发送至控制终端，阀组用于控制供液管路的开和闭，供液管路的供液端口处于高炉炉顶上方。该高炉放散降尘装置通过供液管路的供液端口通过高炉炉顶向高炉内部喷入液体，在此过程中，摄像机将拍摄到的高炉内部的影像通过第一远程接口发送至控制终端，当看到高炉内部降尘结束后，关闭阀组，停止向高炉内部喷液。由于液体具有降尘作用，在高炉炉顶处设置本实用新型实施例一提供的高炉放散降尘装置能够降低高炉降料面过程中粉尘大量外排。

对照式烧结杯试验装置 1014

 0

本实用新型公开了一种对照式烧结杯试验装置，属于冶金行业烧结杯试验设备技术领域。该装置包括抽风装置分别与第一烧结杯装置和第二烧结杯装置相连；点火装置分别与第一烧结杯装置和第二烧结杯装置相连，对第一烧结杯装置和第二烧结杯装置点火控制；翻转装置分别与第一烧结杯装置和第二烧结杯装置相连，分别使第一烧结杯装置和第二烧结杯装置同步或异步翻转；破碎装置分别与第一烧结杯装置和第二烧结杯装置相连，分别对第一烧结杯装置和第二烧结杯装置中的烧结矿进行破碎处理。该装置通过抽风装置、点火装置、翻转装置和破碎装置、能够使两个烧结杯在相同条件下进行点火、抽风、烧结、破碎等作业，试验可重复性和可靠性高。

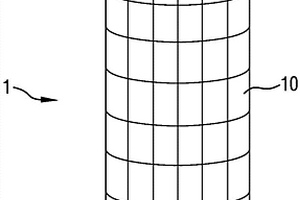

烟囱防护衬 724

 0

本实用新型提出了一种烟囱防护衬，所述烟囱防护衬用于防止电力、化工、冶金行业排放烟气的烟囱受到排放的烟气的酸性腐蚀，所述烟囱防护衬设置支撑于所述烟囱的内侧壁的固定支座机构上，所述烟囱防护衬由多块弧形防护瓦拼接而成与所述烟囱形状对应的圆筒，所述圆筒的内侧壁可以粘接有一层防腐层，每个所述弧形防护瓦由混合有玻璃纤维的复合材料织物浸胶后固化而成，每个所述弧形防护瓦朝向所述烟囱的内侧壁的背面均具有与所述内侧壁固定支座机构连接的第一连接结构，相邻所述弧形防护瓦之间设置有第二连接结构。本实用新型的烟囱防护衬采用拼接的方式设置于烟囱的内侧，便于对拆装更换，且方便对已建成的烟囱进行防腐改造。

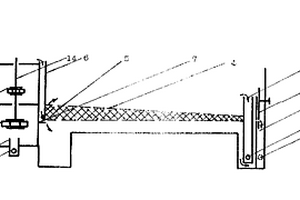

水平带式过滤机滤布再生装置 649

 0

一种水平带式过滤机滤布再生装置，涉及一种湿法冶金生产过程的固液分离，特别氧化铝生产中水平带式过滤机滤布再生装置。其特征在于其结构包括：设置于过滤机传动后第一个调整天轮下方的接水盒，位于接水盒下方循环水箱，在滤布经过第一个调整轮后向下一个调整天轮仰向上运动的斜面的上下安装两列对称的淋水喷头。本实用新型的装置，安装在水平带式过滤机的底部，洗布池将滤布再生后的水收积回至水箱，再用水泵加压喷淋至滤布上，再次循环利用，采用此装置后，滤布置达到了很好的再生效果，同时减少了系统冲淡。

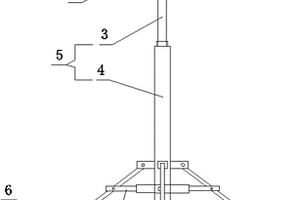

用于井下工作面照明的移动灯具 730

 0

本实用新型涉及一种煤碳、冶金、有色矿山等井巷工程施工领域的辅助工具，具体是一种用于井下工作面照明的移动灯具,包括竖向设置的可伸缩的支架，所述支架的下部固定设置有至少三条可收叠的支腿，所述支架的上部横向固定设置有支座，所述支架的上端向上穿过所述支座，在所述支座上、所述支架的两侧分别竖向固定设置有一个汽车大灯，在所述汽车大灯的背面设有可调节所述汽车大灯近远光的灯开关，所述灯开关上连接有用于外接电源的电源导线。有益效果是结构简单，提高井下工作面照明灯具的照度，保证工作面施工人员的人身安全，促进工作面顺利生产。

三层喷嘴冷却器 961

 0

本实用新型为一种三层喷嘴冷却器,取代了一级文氏管,起降温及粗除尘的作用,用于冶金、废气治理等行业,属于烟气净化技术领域。其包括第一层喷嘴、第二层喷嘴、第三层喷嘴、水封、烟气入口、主体、烟气出口、负压水封,特征是设在汽化冷却烟道后,利用三层喷嘴调理烟气的含尘量、温度与湿度。本实用新型不仅简化了内部结构,不易堵塞,占地少,减少了人工清理的工作量,而且降低了能耗,提高了冷却效果,节约了水资源,特别适宜水资源贫乏的地区。

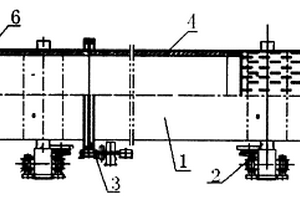

单筒式冷却机 846

 0

一种单筒式冷却机,涉及一种用于冶金化工、建材水泥行业进行烧成物料的冷却装置。其特征在于:其单筒冷却机的筒体由筒体基体和筒体轴线垂直的、与筒体基体端面法兰联接的独立的分体式结构冷却机机头组成。本实用新型由于采用了分体式冷却机机头和筒体连接法兰,使冷却机机头的检修实现了备件化、部件化,保证了冷却机机头浇注料的养生期,缩短了检修时间,延长了冷却机机头的使用寿命。

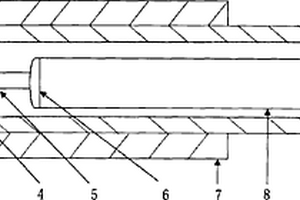

光纤钢水温度传感器 600

 0

本实用新型公开了一种光纤钢水温度传感器，由防渣头、溢流孔、耐火部件、窗口、黑体空腔、光学镜头、外保护套管、传输光纤、测温枪、光谱转化电路、二次仪表组成，所述防渣头采用金属材料制作成圆弧形空腔，通过耐高温水泥粘接在耐火部件上，防渣头周边开有溢流孔，耐火部件通过高温胶粘接在外保护套管端部，耐火部件中间通光孔直接与窗口连接，窗口通过黑体空腔与光学镜头连接，黑体空腔固定在测温枪内，光学镜头和传输光纤头部是个组件，固定在测温枪的头部。本实用新型涉及一种能够测量钢水和熔融金属内部温度的光纤温度传感器，结构简单，灵敏度高，其传感探头容易制作，成本低，适用于冶金行业、科研试验对金属液体温度的监测。

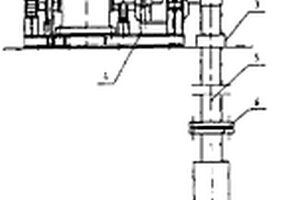

电动桥式起重机 644

 0

本实用新型提供一种用于冶金出铁场的电动桥式起重机,包括桥架(1)、小车(2)、起重机运行机构(3),其特征在于在桥架一侧箱形主梁(5)的下面焊接有悬垂梁(10),箱形主梁(5)、悬垂梁(10)外侧焊接有轴承座支架(6),通过与轴承座支架(6)、连接螺栓(7)连接的上下轴承座(8)、(12)安装一套带驱动机构、可绕轴承(17)中心转动的悬臂起重机(4)。本电动桥式起重机能够开到靠近高炉的地方,能实现空间管道、开铁口机、除尘设备、出铁场主沟前部和风口平台等处升降吊物,满足出铁场调运生产需要。

带搅拌器的旋转喷枪 970

 0

本实用新型属于冶金设备领域,特别涉及小容量铁水包(罐)脱硫用的带搅拌器的旋转喷枪。该旋转喷枪由喷粉软管、旋转接头,悬挂装置、旋转驱动装置、喷枪枪体、连接法兰及搅拌器组成,其中喷粉软管与旋转接头的顶端相连接,旋转接头的下端通过连接法兰与喷枪枪体相连接,喷枪枪体的中上部依次装有悬挂装置和旋转驱动装置,喷枪枪体的底端设有搅拌器。另外,搅拌器为十字四片形。本实用新型与现有技术相比具有结构设计合理简单、操作方便,同时具有脱硫效果好、脱硫剂利用率高、使用寿命长的优点。与普通喷吹枪相比,使用寿命达到200次以上,镁粒的利用率可以提高30%以上。

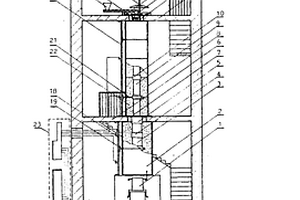

加热粉料的高温辐射炉 805

 0

一种加热稀相粉料的高温辐射炉是将固体粉状物料从炉顶加入,呈悬浮态相互碰撞,自由沉降,受炉壁辐射热量和向上热流的作用,迅速加热后进入底部储料室,达到所需的温度。本实用新型采用了立管式的结构,包括有加料器、炉体、炉管、固定架、连接套、膨胀圈、清理器、储料室、分布器。其中,炉体放置在储料室上,炉管设置在炉体中,炉管进料口处设置一分布器,炉体顶部有一清理器。本实用新型具有结构简单,操作方便,加热速度快,热效率高,温控精确,调节灵活,产品质量好,无污染等特点。可广泛应用于化学、建材、冶金等工业中固体粉状物料的高温焙烧工艺。

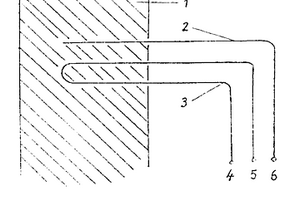

炉衬厚度监测装置 1036

 0

一种炉衬厚度监测装置,由砌入炉衬内的电阻探针构成。电阻探针由一根弯曲成U形的金属丝和一根直形金属丝组成。金属丝表面是绝缘的。金属丝的端点引出炉外,与测量电阻值的仪表相连。根据金属的电阻变化来监测该处炉衬是否被熔化。将电阻探针布置在炉衬的不同位置上,即可达到监测炉衬厚度的目的。本装置十分简单,投资费用极少。它适用于各种冶金炉。

竖式串联双混合室混合澄清萃取器 823

 0

竖式串联双混合室混合澄清萃取器是第一代(卧 式串联)双混合室混合澄清萃取器的改进。本装置不 同于原装置的特点是双混合室竖式串联；上下两混合 室的搅拌器共用一根搅拌轴；澄清室为倒U形或浅 床式。其总的结果是在保持与原装置同样高的级效 率≥95％及设备生产能力1～2m3/m2·h和低的有 机相被夹带值≤20ppm的前提下，简化结构和减少 澄清室容积≥40％。本新型装置适用于冶金、石油、 化工、食品及制药等等过程的液液萃取的分离、浓缩 及纯化。

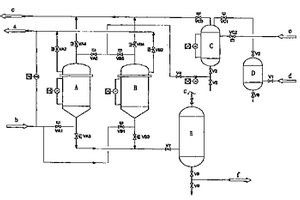

间接式气体辅助液体反向冲洗净化过滤器装置 633

 0

本实用新型属于石油化工、冶金等领域中的易挥发液体介质的净化过滤装置,特别适用于间接式气体辅助液体反向冲洗净化过滤器装置。该装置的特征为过滤器的上部通过装有自动阀门的管线与干净溶液储罐下部相接,干净溶液储罐的上部通过装有自动阀门的管线与排放气体输出管线相连,并通过装有自动阀门的管线与反洗辅助气体储罐上部相接,干净溶液储罐的侧部通过装有自动阀门的管线与干净溶液的输入管相接,气体储罐的侧部通过装有控制阀门的管线与反洗辅助气体输入管相接。本实用新型与现有技术相比具有结构设计合理、使用效果显著和操作方便的优点。

规模化生产急冷金属薄带的制造设备 671

 0

一种规模化连续生产急冷金属薄带的制造设备。属于冶金设备领域。旨在提高急冷金属薄带连续生产能力与产品一致性,节能、降耗,降低产品成本;它主要是由真空冶炼炉钢水供应系统、感应加热中间包及其出钢控制机构、迷宫式保温缓流分流阀,喷铸包及其定位调节机构,双冷却辊及其旋转调控机构,可调剥离气体嘴,气力输送管、带形检测区、二冷区,复合卷带机、呈双链交联、梯级位差分布结构及与上述设备配套的致冷循环系统、气力供应系统、液压传动系统、电力控制系统等部分组成;该设备特别适用于非晶态合金的原材料富矿的地区与国家产业化生产优质磁性材料薄带,它的投资收益率高。

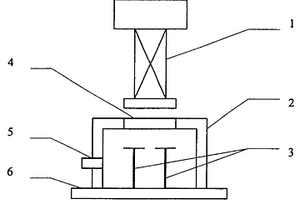

可视差热分析仪 880

 0

一种可视差热分析仪,属于仪器仪表领域,特别涉及一种差热分析仪器,广泛应用于化学、物理学、地学、生物学等许多基础科学技术领域和化工、冶金、地质、电工、陶瓷、轻纺、食品、医学、农林、消防等工业部门。其特征在于该分析仪由体视显微镜(1)、差热分析仪(2)和可精密调节的X-Y调整平台(6)组成;差热分析仪(2)设置了观察窗口(4),与体视显微镜(1)对应。分析仪结合了体视显微镜与差热分析仪两者功能,可在获得样品差热分析曲线的同时,连续观察样品形貌的动态变化情况,为样品提供更为详尽的理化分析信息。

转炉湿法除尘装置 650

 0

本实用新型属于环保除尘领域,特别是一种用于冶金转炉的转炉湿法除尘装置。该装置包括:喷雾蒸发冷却器(1)、上行式环缝文氏管(2)、和旋流脱水器(7),其中:喷雾蒸发冷却器(1)直接与上行式环缝文氏管(2)连接,联络管(3)的一端连接上行式环缝文氏管(2),另一端与旋流脱水器(7)连接。本实用新型的有益效果是:结构简单、合理,维护量小,浊环水用量小。喷雾蒸发冷却器阻力小,塔内烟气流速小,水封不易裹带煤气,上行式环缝文氏管加上联络管处的喷嘴后净化效果更好,水汽比小,旋流脱水器前加排水槽和挡板后脱水效果更高。
