全部
▼
热搜：
927
0
本发明公开了一种由酸酐固化环氧树脂制备多孔材料及化学品的方法，属于热固性树脂降解回收技术领域。本发明主要解决了目前酸酐固化环氧树脂解聚及其功能材料制备过程中溶剂易挥发、难回收、树脂需预处理等问题。本发明将二元或三元溶剂体系、酸酐固化环氧树脂混合，通过调整溶剂组成、温度、时间，控制反应进行程度，得到不同形貌的环氧树脂多孔材料或芳香甘油醚类化合物。本发明具有溶剂制备简便、成本低、毒性低、溶解性好、降解活性高、不需额外添加催化剂的优点。
901
0
本发明属于环境功能材料与生物质资源化利用技术领域，公开了一种氮掺杂生物炭及其制备方法和应用。该生物炭是将芦苇粉末、碳酸钾和尿素按1:4:2.1‑3.9的质量比混合后，经620‑780℃高温热处理进行氮掺杂得到的。表面有均匀分布的介孔结构和褶状突起的类石墨烯结构，比表面积、平均孔径和孔容分别为630‑1340m2/g，20‑45nm和0.3‑0.6cm3/g。较高的孔径大小使得介孔炭的比例较高，对于腐殖酸、四环素类大分子有机污染物可以通过吸附高效去除。此外，该氮掺杂生物炭可以在生物炭吸附去除污染物的基础上通过活化过二硫酸盐，实现对腐殖酸、四环素类大分子有机污染物的催化降解，而且还可以进行重复利用，稳定性较好。
933
0
本发明公开了一种硼量子点、及其稳定化处理方法和应用，属于功能材料技术领域，涉及硼量子点技术，解决硼量子点难以稳定存在于空气中这一技术问题。一种硼量子点稳定化处理方法，步骤为：（1）将分散在液相中的硼量子点溶液加入碳纳米管和石墨烯溶液中，制得混合液；（2）将混合液搅拌，超声破碎，离心收集沉淀物；（3）将沉淀物冷冻干燥，制得复合硼量子点样品；（4）将步骤（3）冷冻干燥后的样品在惰性环境下高温处理，使硼量子点稳定存在于碳纳米管和石墨烯中。与现有技术相比，本发明可获得得到稳定的硼量子点复合材料，使硼量子点稳定的存在于碳纳米管和石墨烯中。
891
0
本发明属于功能材料制备及应用技术领域，为解决常规荧光猝灭方法的假阳性、干扰严重的问题，提供了一种近红外荧光增敏法测定葡萄糖。本发明是以金纳米‑葡萄糖氧化酶杂化材料作为近红外荧光探针，加入葡萄糖后，金纳米粒子的近红外荧光增强，荧光的增强程度与葡萄糖的浓度呈正比，从而实现对葡萄糖的检测。该检测方法操作简便，响应快速，且荧光探针的最大发射在近红外区，能有效的避免共存物质尤其是生物样品的自体荧光和拉曼瑞利散射等的干扰，同时荧光增敏法与荧光猝灭法相比具有更高的灵敏度和选择性。
777
0
纳米洋葱状类富勒烯材料及制备属于新材料合成及加工工程技术范畴。是采用射频等离子体技术,利用煤炭、焦炭等非晶态碳为原料,公开纳米洋葱状类富勒烯材料及制备工艺。本发明纳米洋葱状类富勒烯材料是同心球体、同心椭球体、同心多面体相互组合而成的单核洋葱状类富勒烯材料,层与层的间距为0.33-0.35nm,直径5-60nm。洋葱状富勒烯类材料的生成由非晶态碳中的和人工添加的纳米微粒或金属有机化合物催化剂催化。是具有优良性能的碳功能材料。
887
0
本发明涉及锂离子电池电极材料技术领域，具体涉及一种纳米螺旋石墨纤维材料及其制备方法和应用。本发明以甲烷气体作为前驱体，采用气相沉积工艺制得纳米螺旋纤维，并依次经过炭化工艺、石墨化工艺制得纳米螺旋石墨纤维，其具有良好的导电性能，利于锂离子快速输运，也能够作为导电添加剂功能材料使用；且制得的纳米螺旋石墨纤维碳层为褶皱堆叠结构，更有利于离子存储，具有良好的储锂性能和循环稳定性，能够作为高性能锂离子电池负极材料制备高容量锂离子电池。
1064
0
本发明涉及一种钛白副产物硫酸亚铁制备介孔纳米四氧化三铁颗粒的方法，属于无机功能材料和电化学能源技术领域，解决合成电极用介孔纳米四氧化三铁颗粒成本高的技术问题，包括以下步骤：首先，将铁盐和碱性含碳化合物分别溶于去离子水中，将上述溶液混合均匀后倒入烧杯中，向烧杯中鼓入氧气密封；最后低温加热反应。本发明的核心是在四氧化三铁成核‑晶化过程中，利用含碳化合物生成的CO2做模板，形成比表面积大且尺寸大小可调的四氧化三铁纳米颗粒。本发明利用了廉价的钛白副产物硫酸亚铁，避免了各种昂贵添加剂的使用，适合大规模生产，获得的大比表面积Fe3O4纳米颗粒材料用于铁镍电池和超级电容时，容量提升显著，极具经济效益。
811
0
本发明公开了一种具有高热稳定性的超分子有机凝胶及其制备方法。超分子有机凝胶是由凝胶因子叶酸与甲醇、乙醇或异丙醇组成的混合体系。所述凝胶因子叶酸能够在短时间内(数分钟)胶凝化溶剂，并且形成具有高热稳定性的超分子有机凝胶。该超分子有机凝胶在化学传感、功能材料、特殊光学器件和纳米材料制备等方面，具有潜在的应用价值。
1054
0
本发明属于新型道路功能材料技术领域，具体来说，涉及一种用于隧道的环氧树脂型蓄能发光涂料及其制备方法。按质量份计，本发明所述的用于隧道的环氧树脂型蓄能发光涂料主要由环氧树脂30-55份、胺类固化剂10-25份、发光材料30-50份及触变剂0.01-5份组成，具体制备方法为：将基料环氧树脂、胺类固化剂混合均匀；再加入发光材料，进行搅拌，转速控制在100-300r/min；再加入触变剂，继续搅拌，转速控制在100-300r/min，使其混合均匀便制得。与现有技术相比，本发明所述的用于隧道的环氧树脂型蓄能发光涂料具有亮度高，余辉时间长低能耗，制备工艺简单，环保等优点。
733
0
本发明涉及功能材料技术与污水处理领域，一种利用谷胱甘肽制备氧化石墨烯海绵的方法，按照如下的步骤进行步骤一、将氧化石墨烯悬浮液超声分散，并向悬浮液中分别加入氨水溶液和还原型谷胱甘肽，继续超声分散使形成混合均匀的悬浮液，然后恒温水浴中加热形成氧化石墨烯凝胶，所述的氧化石墨烯悬浮液为氧化石墨烯水悬浮液；步骤二、用去离子水反复清洗氧化石墨烯凝胶，去除氨水和还原型谷胱甘肽，然后低温真空干燥获得氧化石墨烯海绵。
1006
0
本发明属环保功能材料制备技术领域，为克服现有吸油海绵制备中工艺技术复杂、改性物质易脱落、耐用性差和价格贵等缺陷。提供一种柔性环氧树脂油水分离海绵的制备方法。环氧树脂与聚醚胺类交联剂按比例配制，加稀释剂混合均匀，抽真空得前驱液；基底于丙酮中超声波清洗，晾干后方糖置于基底上。前驱液均匀浇到方糖平面上，静置真空泵将方糖内气泡抽出，然后恒温烘箱中固化，超声波水洗去除方糖，数次换水清洗后上浮到水面、烘干，得柔性环氧树脂海绵。方法简单易行、原材料价格低廉、易脱除模板、周期短、不依赖特殊设备；制得的柔性环氧树脂海绵，不仅拥有商用海绵的高弹性，而且具有超亲油特性，在油水分离方向具有广阔的发展前景。
834
0
本发明属功能材料制备技术领域，为克服现有用电石渣制备棒状纳米碳酸钙中电石渣除杂以及外加晶型控制剂造成工艺复杂，成本高的问题，提供一种杂质自诱导制备纳米棒状碳酸钙的方法。利用电石渣中杂质的自诱导，直接将电石渣和CO2进行气‑液‑固三相连续反应制备具有棒状晶体形态的纳米碳酸钙。使用该方法处理1吨电石渣可消耗0.58吨CO2以及生成棒状纳米碳酸钙1.5吨。因电石渣中氧化铁杂质的影响，诱导产物自组装为棒状的晶体形态，既可作为造纸填料也可作为纸张涂布材料，且其生产工艺简单、生产成本较低，可实现了工业化生产。本发明消纳大量电石渣等工业固体废弃物，降低原料成本，保护生态环境，实现固废资源综合利用。
732
0
本发明涉及功能材料领域的橡胶复合材料，具体是一种高强度低生热复合材料及其制备方法，其是由天然橡胶干胶、还原氧化石墨烯母胶、多壁碳纳米管母胶、橡胶助剂及炭黑通过机械共混法有机结合制备而成的；所述还原氧化石墨烯母胶是氧化石墨烯和天然胶乳通过原位还原、胶乳共沉淀法制备获得的，所述多壁碳纳米管母胶是多壁碳纳米管和天然胶乳通过胶乳共沉淀法制备获得的。本发明通过采用天然橡胶胶乳包覆还原氧化石墨烯、多壁碳纳米管，提高还原氧化石墨烯、多壁碳纳米管的分散性，进而硫化时通过交联增大还原氧化石墨烯、多壁碳纳米管与橡胶的相互作用，从而制备出高强度、低生热新型复合材料。
984
0
本实用新型涉及一种凉席，具体是一种具有换气功能的凉席，包括由具有散热功能材料制成的面层，还包括底层，面层放置于底层上表面，底层上侧并排开有若干通风沟，通风沟连通底层的前后两侧，且通风沟一端通过平压罐连接于降温箱上，降温箱连接于风机的出风口上。与现有技术相比，本实用新型有以下优点。1、造价低；2、节能，使用本实用新型所述凉席，就能度过整个夏天，减少空调使用总时间，减少空调用电量；3、环保，更接近自然，降低对环境污染；4、更舒适，在夏天因空调房温度太低，而本实用新型对空调房引发感冒或身体部位疼痛的人是一种福音。
1030
0
本发明公开了一种脱油沥青制备微米石墨球的 方法，该方法是将脱油沥青置于石英管的入气口一端，封闭石 英管，通入氩气排空石英管内的空气，加热石英管，温度升到 1273K后，保温30分钟，再次通入氩气，直至冷却到室温， 收集石英管内的产物，然后将产物置于真空烧结炉中，加热前 使炉中的真空度保持在10－2Pa 以上，然后以30K/min的速度升到2273K，保温4小时后自然 冷却至室温，收集富含微米石墨球的黑色产物。本发明利用廉 价的脱油沥青作碳源，采用CVD和真空热处理相结合的技术， 制备出形态均一的碳微球，主要用作功能材料。
1024
0
一种石墨烯压力传感器，主要结构由纳米膜、互连电极、引线柱、基片、封装外壳、陶瓷基座、密封环组成。检测由纳米膜、基片、互连电极组成，纳米膜由上下两层氮化硼与夹在其中的石墨烯组成，布置在基片下表面，基片上部刻蚀形成了凹形结构，下部与陶瓷基座通过金属键合形成无氧真空腔，隔绝了纳米膜与外界的直接接触，为其提供无氧防护，互连电极由互连凸点键合互连焊盘组成，通过引线柱将检测单元与外部相连，氮化硼/石墨烯/氮化硼三层纳米薄膜既是器件的功能材料，又是其结构材料，器件最高可稳定工作于1000℃的高温环境，重复性好、可靠性高，耐酸碱、抗腐蚀，可应用于动态、静态高温测试环境，显著提升高温区间。
1019
0
本发明属于无机功能材料技术领域。本发明提供了一种无机导热封装材料，包含氧化镁630～670份、硫酸镁120～180份、网络形成剂60～95份、结晶助剂5～25份、β‑萘磺酸钠甲醛缩合物3～20份、乳胶粉0～15份、水300～350份。本发明通过各组分之间的配合，封装材料的导热系数得到了明显的提高，而封装材料的流动度优异，对系统的适应性好，易于充满和密封电热系统，凝固后不易变形。本发明还提供了无机导热封装材料的制备方法，采用分步混合的工艺将各种组分均匀分散，工艺要求低，不出现结块分层现象，制备方法简捷，快速方便，经济性好。
1074
0
本发明公开了一种用于细粒矿物脱水的高强度温敏磁性高吸水树脂的制备方法，属于功能材料及固液分离技术领域。该复合材料首先以原料FeCl2和FeCl3形成胶体溶液，之后依次加入柠檬酸、有机表面修饰剂和煤系高岭土，搅拌后备用。接着在另一反应容器中加入丙烯酸、丙烯酸钠、温敏单体、交联剂及引发剂反应，把前述所得产物再加入，搅拌，即得高强度温敏磁性吸水树脂。该方法可以解决吸水树脂在脱水与分离过程中易破裂的问题。
1008
0

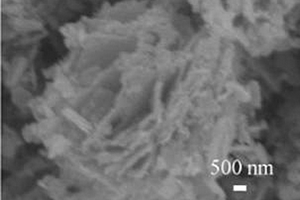

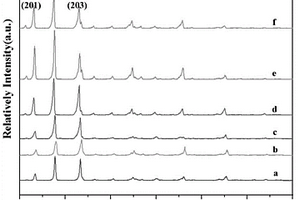

本发明属于无机功能材料技术领域，具体公开了一种高长径比碱式硫酸镁晶须及其制备方法，包括以下步骤：将氢氧化钠溶液缓慢滴加到氯化镁溶液中，恒温下进行溶胶凝胶反应，得到氢氧化镁溶胶；将硫酸镁溶解于乙醇‑水溶液中，配置成硫酸镁醇水溶液；将乙二胺四乙酸钠加入硫酸镁醇水溶液中，搅拌溶解；将得到的氢氧化镁溶胶与硫酸镁醇水溶液混合并搅拌均匀，得到碱式硫酸镁晶须前驱体；快速转移到高压反应釜中，进行水热晶化反应，然后冷却至室温，经抽滤、洗涤、干燥，得到碱式硫酸镁晶须产物。本发明制备的碱式硫酸镁晶须具有结晶度好、长径比高、分散性好等优点，晶须产率可达90％，长度可达500～1000μm，长径比达150～300以上，可应用于多种阻燃高分子材料中。
1054
0

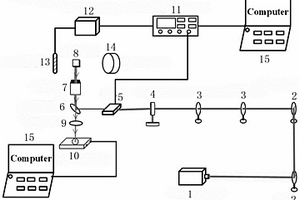

本发明公开了一种基于金刚石NV色心的量子调控系统，包括532nm激光器1、反射镜2、凸透镜3、半波片4、声光调制器5、二向色镜6、物镜7、金刚石NV色心样品8、荧光透镜9、光电探测器10、任意波形发生器11、功率放大器12、微波天线13、外加磁场14。利用内含氮原子‑空位结构的NV色心系综的金刚石材料作为敏感元件，使用532nm激光实现氮空位色心能级的实现电子能级的激发及初始化，通过施加特定时间序列的微波信号调控NV色心内部量子态。采用荧光快速提取的方法实现对NV色心相干特性等高精度量子信息检测，可以有效的服务于量子功能材料的特性表征、医学领域的高精度核共振检测等多个高技术领域。
712
0

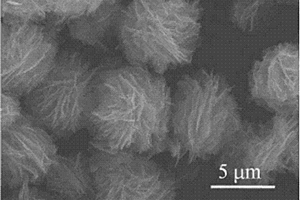

本发明公开了一种花状Fe2O3/Ag复合粒子及其制备方法，属于电磁功能材料技术领域。是以花状Fe2O3为磁核，将银氨溶液还原成纳米银并有序负载在花状Fe2O3表面的花瓣上，磁化强度为0.6-0.1emu/g，体积电阻率为0.04310-0.00016Ω·cm，制备时，将硝酸银溶解于去离子水中，搅拌澄清后，滴加氨水，使溶液由澄清变乳白再变澄清，得到澄清的银氨溶液；加入花状磁性Fe2O3，充分搅拌加热至40~80℃，再滴加甲醛溶液，反应10~120min；用去离子水和无水乙醇清洗烘干后即得成品。本发明制备方法无需添加任何表面活性剂，无需对磁性粒子进行任何表面预处理，操作简单、方便、能耗少，生产成本低廉，产物性能可控性强，产品性能稳定。
948
0

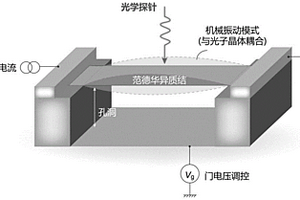

本发明属于纳米材料技术领域，具体涉及一种悬浮多电极范德华异质结电子器件及其制备方法。本发明将二维范德华纳米功能材料与传统纳米机电系统进行耦合，采用“自下而上”垂直堆叠将范德华异质结悬浮于带有底栅的阵列孔洞表面，并通过微纳加工与等离子刻蚀等技术手段，可获得多电极、阵列化悬浮范德华微纳器件，具有重复性高，普适性强等特性，有利于进一步集成至模块化电路，在一定程度上缩小了器件的尺寸，为基于范德华材料及其异质结的微纳传感器件制备提供了指导。
771
0
一种介孔SBA-3分子筛的绿色合成方法，它采用阳离子季铵盐类表面活性剂作模板剂，用酸性相对温和的磷酸替代传统的无机强酸作硅源水解催化剂，通过对所用硅源在室温下的预水解处理后，直接加入非水解无机钠盐的固体，诱导合成了比表面积为1214.6-1467.6m2/g，孔体积为0.72-0.92cm3/g，孔径为2.2-2.4nm的六方有序介孔SBA-3分子筛。本发明方法在降低SBA-3制备成本和合成难度，减少合成过程对环境造成污染及对设备造成损害程度的同时，最大限度的降低了介孔SBA-3分子筛物相形成之前合成体系的离子强度，有助于各种具有生物活性的客体分子在SBA-3介孔孔道中的原位包覆，为以SBA-3作载体的新型复合功能材料的制备提供了新的载体。
627
0
本发明公开了一种花状Fe2O3/Cu复合粒子及其制备方法，属于电磁功能材料技术领域。花状Fe2O3/Cu电磁功能复合粒子，其中复合粒子的核是花状Fe2O3，表面负载的是抗氧化的金属Cu。制备时：将硫酸铜溶解于去离子水中，再滴加氨水，配得铜氨溶液；将磁性三氧化二铁微米花加入到铜氨溶液中，加热至60~80℃，依次滴加氢氧化钠水溶液和葡萄糖水溶液，滴加混匀的水合肼溶液与表面活性剂，反应30~180min，将沉淀物用去离子水和无水乙醇清洗去杂，烘干后即得成品。本发明简单易行，生产成本低廉，能耗少，磁性能和导电性能在一定数值范围内可控，产品的抗氧化能力强，具有工业化价值和市场应用前景。
801
0
本发明涉及半导体、电子功能材料领域，公开了一种提高晶界层电容器电阻的绝缘化剂及其使用方法，所述绝缘化剂中包括Pb3O4、CuO、B2O3，并用新的氧化剂CBi2O5替代了Bi2O3，将CBi2O5、Pb3O4、CuO、B2O3按一定质量比混合制成新的绝缘化剂，并通过瓷片绝缘化的过程，使用绝缘化剂，得到电阻值更高的电容器瓷片，提高电容器的性能。
本发明涉及环境功能材料领域，具体是一种利用微波‑反相乳液悬浮聚合法制备重金属印迹固相萃取材料的方法以及用途。席夫碱类物质中含有C=N键以及‑OH键极易与金属离子形成稳定的螯合物，是一种理想的制备离子印迹聚合物的功能单体。通过反相乳液悬浮聚合法制备离子印迹聚合物的过程不需要进行研磨、操作简单，本发明得到的重金属离子印迹聚合物呈均匀的球形结构，具有良好的吸附能力、选择性识别能力和稳定性。磁性材料有利于后续的分离工作。微波辅助法极大的缩短了反应时间、提高反应速率，离子印迹聚合物的产率更高、更纯净。本发明得到的重金属离子印迹聚合物可以用作固相萃取材料，对废水中的离子污染物进行分离和富集。
855
0
本发明提供了一种含有蒽功能团的水溶性聚合物及其制备方法。具体为以对苯二酚为原料，经溴化、磺化得到2，5-二(3’-丙氧基磺酸钠)苯(II)；以9，10-二溴蒽为原料，经硼酸酯化得到9，10-二(4’，4’，5’，5’-四甲基-1’，3’，2’硼酸酯)蒽(III)；2，5-二(3’-丙氧基磺酸钠)苯(II)和9，10-二(4’，4’，5’，5’-四甲基-1’，3’，2’硼酸酯)蒽(III)经Suzuki偶联反应得到含有蒽功能团的水溶性聚合物(I)。本发明得到的聚合物水溶性好，发光性能优良，能够在分子识别和光电功能材料领域使用。所采用的制备方法操作简单，反应条件温和，产率较高。
782
0
本发明属煤矿新功能材料技术领域，提供一种基于MICP技术的矿用封堵材料。尤其适用于煤层瓦斯抽采钻孔的封孔。由P·Ⅱ42.5级水泥、石灰岩骨料、细砂、聚羧酸类减水剂、自来水、微生物、尿素、氯化钙按比例混合制备而成。用微生物诱导碳酸钙沉积对钻孔裂隙修复，提高抽采瓦斯浓度；随着抽采的进行，密闭空间和周围煤岩体出现裂隙，水分和空气通过裂隙渗透进去，激活休眠中的微生物孢子，然后增殖并食用营养液中的成分，生成具有胶结作用的碳酸盐，修复出现的裂隙，进而提高抽采瓦斯浓度。本发明有效封堵瓦斯抽采过程中的漏气通道，大大提高抽采钻孔内瓦斯浓度，延长煤层瓦斯抽采钻孔服务时间，该材料价格低廉、效果显著，安全环保。
911
0

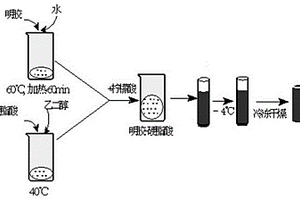

一种明胶‑硬脂酸复合凝胶制备方法，属于功能材料技术领域，可解决现有技术中明胶和硬脂酸单独使用中存在的缺陷的问题，将一定质量分数的明胶水溶液加热溶解，然后将一定质量比（明胶：硬脂酸）的硬脂酸加入助溶剂乙二醇使硬脂酸溶解，将二者充分搅拌混合均匀，最后加入一定量的交联剂柠檬酸60℃反应一定时间，然后，利用冷冻‑解冻法得到明胶‑硬脂酸复合凝胶。本发明的凝胶可将明胶和硬脂酸有机的结合，制备的凝胶均匀，机械强度较纯明胶凝胶增加；所用原料均为生物代谢中间产物，生物相容性好，无毒；制备工艺简单、条件温和，可作为药物缓释载体，组织工程材料等，扩展了明胶的应用范围。
920
0

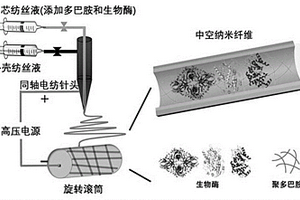

本发明属于酶固定化的纳米功能材料领域，具体涉及一种中空纳米纤维内部固定化生物酶的制备方法。将高分子聚合物溶于混合有机溶剂中，充分溶解搅拌均匀形成的透明溶液作为同轴静电纺丝的外壳纺丝液；将低分子量的多元醇或低聚合度的聚乙二醇溶于纯水或磷酸盐缓冲液中，添加多巴胺和生物酶，充分溶解混合均匀形成的均质溶液作为同轴静电纺丝的内芯纺丝液；利用两台微量注射泵分别控制外壳纺丝液和内芯纺丝液的流速，施加电压进行同轴静电纺丝，在接受端收集纳米纤维。在同轴静电纺丝时和后处理过程中，多巴胺自发聚合生成聚多巴胺的同时，聚多巴胺可以原位共价交联固定化多种生物酶，反应条件温和，方法简便实用，降低了蛋白泄露率。
中冶有色为您提供最新的山西有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年09月19日 ~ 21日
2024年09月20日 ~ 22日
2024年09月26日 ~ 28日
2024年10月11日 ~ 13日
2024年12月20日 ~ 22日
