山西有色金属材料制备及加工技术理论与应用

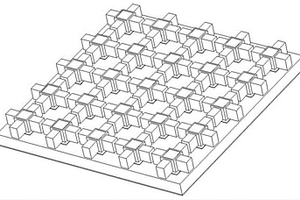

兼具多种类型超材料优势的组合吸波复合材料 947

 0

本发明属于电磁功能材料技术领域，具体涉及一种兼具多种类型超材料优势的组合吸波复合材料；包括金属基板，所述金属基板上设置有吸波单元的阵列，且每行至少包括两个吸波单元，每列也至少包括两个吸波单元；所述吸波单元包括下层吸波体，所述下层吸波体上表面中心位置处自下而上依次铺设有金属丝、第一上层吸波体和顶部金属片；位于下层吸波体上表面的第一上层吸波体的四周设置有第二上层吸波体；所有吸波单元的下层吸波体连接成一片整板，紧贴在金属基板的上表面。本发明的组合吸波复合材料对于吸波剂的损耗能力要求低，并具有极化不敏感和宽入射角等特点，在宽频隐身材料、电磁屏蔽及吸波器件等领域具有广泛的用途。

用于沥青路面的双功能相变微胶囊及其制备方法 685

 0

本发明属于沥青路面技术领域，具体来说，涉及一种用于沥青路面的双功能相变微胶囊及其制备方法。所述微胶囊包括壁材区、低温相变材料区和高温相变材料区；所述壁材区包括作为微胶囊外壳的外壁以及将低温相变材料区和高温相变材料区分开的内壁；壁材、低温相变材料和高温相变材料三者质量比为1:(0.5～2):(0.5～3)。与现有技术相比，本发明可以主动降低高温时沥青路面温度、提升低温时沥青路面温度，减少沥青高温、低温病害，保持路面行驶安全，延长路面使用寿命；克服了传统微胶囊只能顾及低温或高温之一的缺点，同时具有制备工艺简单，原材料易得、效果明显的优点，对沥青路面功能材料技术领域有巨大的推动作用。

化学气相沉积法制备洋葱状富勒烯 701

 0

化学气相沉积法制备洋葱状富勒烯，属于新材料 合成及加工工程技术范畴。是利用较廉价的惰性气体Ar作载 气，采用传统的CVD技术，公开一种由纳米微粒催化宏量制 备多种形态洋葱状富勒烯簇及制备工艺，其洋葱状富勒烯簇， 是以C60为核心多层包覆形成的 同心球形壳，纳米微粒被包容在洋葱状富勒烯空腔内，洋葱状 富勒烯族是由纳米微粒催化形成，主要用作功能材料。从而推 动洋葱状富勒烯从理论研究向应用研究转化的进程。

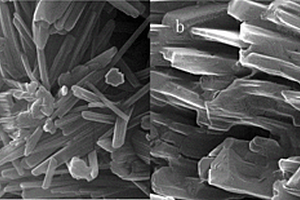

自流平导热胶凝材料及其制备方法和应用 594

 0

本发明属于无机功能材料技术领域。本发明提供了一种自流平导热胶凝材料，包含氧化镁、硫酸镁、改性剂、结晶助剂、网络形成剂和水。本发明利用氧化镁与硫酸镁在溶液中反应生成针状水合氧化镁‑硫酸镁复盐，针状复盐填充在空隙中，增加了体系致密性，使导热更均匀。结晶助剂一方面为水合氧化镁‑硫酸镁复盐的生成提供晶核，另一方面有助于使水合氧化镁‑硫酸镁复盐保持晶须状。网络形成剂为导热系数高的超细粉体组成，这些粉体均匀分布在导热胶凝材料中，生成热桥网络，同时使胶凝材料水化产物定向生长，形成高速导热通道。减水剂和消泡剂在氢氧化镁形成的碱性液相环境中，可以提高网络形成剂在液相中分散均匀性，提高导热材料的导热系数。

膨润土芬顿磁性催化剂及其制备方法 864

 0

本发明公开了一种膨润土芬顿磁性催化剂及其制备方法，属于无机功能材料技术领域，以改性膨润土为负载基体，负载磁性四氧化三铁纳米颗粒，所述四氧化三铁纳米颗粒负载于所述改性膨润土的层间和孔隙；本发明以改性膨润土为主体，负载磁性四氧化三铁纳米颗粒，同时对其制备工艺参数进行了研究，制备出的膨润土芬顿磁性催化剂具有疏松的孔径结构，内外表层均被撑大，提高了对甲基橙的去除效果，有利于对甲基橙的吸附。

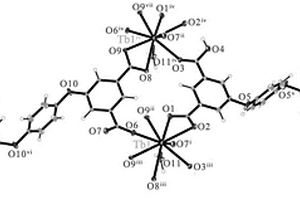

铽配合物及制备方法和应用 581

 0

本发明涉及一种铽配合物及制备方法和应用，属于金属配合物技术领域。所述配合物的结构简式为：[Tb2(μ4‑H2L)(μ8‑L)(H2O)2]n，其中H4L为1,4‑双(3,5‑二羧基苯氧基)苯。该配合物通过溶剂热法制得：将Tb(NO3)3·6H2O与H4L配体以1.5:1的物质的量之比溶于乙腈/水混合溶液中，加入少量HNO3溶液，在水热反应釜中以160℃反应72小时，冷却至室温，得到无色块状晶体，用蒸馏水洗涤后，真空干燥即可。该配合物为三维网络结构，包含双核金属单元，金属Tb3+离子之间表现为反铁磁相互作用；用波长为247nm的光激发该固态配合物，样品可发射较强绿色荧光。因此，该配合物同时具有反铁磁性和荧光性质，是一种潜在的光磁双功能材料。

二维双核铕配合物及制备方法和应用 616

 0

本发明公开了一种二维双核铕配合物及其制备方法，属于金属配合物技术领域。所述铕配合物的结构简式为：[Eu2(μ3‑L)2(μ4‑L)(H2O)3]n，其中H2L为5‑(吡啶‑3‑氧基)间苯二甲酸。所述配合物通过水热方法制得，将EuCl3·7H2O与5‑(吡啶‑3‑氧基)间苯二甲酸加入含有乙腈与水的聚四氟乙烯管中，加入少量HNO3溶液，搅拌30分钟后，在433K下加热三天，然后每小时降温10℃直至室温，析出无色块状晶体，蒸馏水洗涤，真空干燥即可。本发明的铕配位聚合物具有二维结构，包含双核金属单元，金属Eu3+离子之间表现为反铁磁相互作用；用波长为394nm的光激发该固态配合物，样品可发射较强红色荧光。因此，本发明配合物同时具有反铁磁性和荧光性质，是一种潜在的光磁双功能材料。

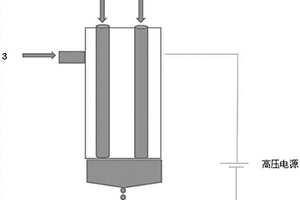

电控煤基炭膜分离装置及其连续分离稀溶液中锂、铯离子的方法 614

 0

本发明公开了一种电控煤基炭膜分离装置及其连续分离稀溶液中锂、铯离子的方法。该方法是将负载有电活性离子交换功能材料的煤基炭管膜电极应用于电控离子膜分离系统；电控离子膜分离系统包括膜组件、电路系统和液路系统；利用电活性材料的电控离子交换机理以及电路、液路系统的耦合作用，实现了锂、铯离子的连续选择性分离。本发明装置中无需离子交换膜作为隔膜电极,对膜的致密性要求低，膜组件结构简单、操作方便；溶液中离子与膜材料充分接触，在膜内部进行电化学控制吸、脱附过程,离子的传递速率快、分离效率高；膜的制作工艺简单，使用寿命长，易实现工业化生产。

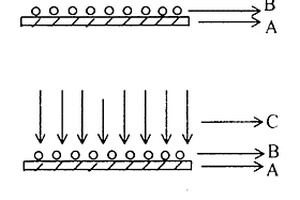

纳米薄膜材料及其制备方法 787

 0

本发明的纳米薄膜材料及其制备方法属于纳米尖端材料及加工工程技术范畴,涉及金属材料、无机材料等领域。其特征在于是以易分解的大颗粒物质为原料,用高能束照射即可得到金属、金属化合物及无机功能材料的纳米薄膜。该方法解决了实际生产、操作中许多急待解决的问题,实现了对形膜位置、形状的有效控制,为纳米薄膜技术的研究和应用开辟了新路。

三维有序大孔磁性电控离子交换功能颗粒及其制备方法 1028

 0

本发明属于环境保护与资源回收领域，具体是一种三维有序大孔磁性电控离子交换功能颗粒及其制备方法。所述颗粒是由三维有序大孔磁性颗粒及其表面沉积的电活性离子交换功能材料构成的。本发明制备方法是在制得的三维有序大孔磁性颗粒表面采用化学浸渍沉淀或化学氧化法沉积一层电活性离子交换材料，获得三维有序大孔磁性电控离子交换功能颗粒。本发明的一种三维有序大孔磁性电控离子交换功能颗粒及其制备方法耦合了磁性颗粒回收吸附剂与电控离子交换技术，填补了该技术领域处理毒性金属离子废水方面的空白，实现了短时、节能、高效分离回收溶液中毒性重金属离子，且该颗粒回收再生容易、无二次污染，特别适用于一种环境友好的新型离子废水处理方法。

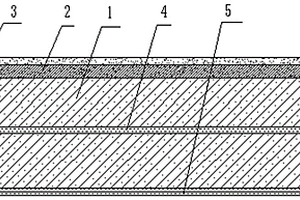

多功能柔性仿石材及其制备方法 912

 0

本发明公开了一种多功能柔性仿石材及其制备方法，属于建筑及装饰材料。一种多功能柔性仿石材，包括底部的主材层、中间的装饰层、表层的釉面层，装饰层与主材层之间喷涂界面剂层，釉面层涂在装饰层上，所述的主材层包括基体，基体底部设置有纤维层，中间设有网格布；所述的装饰层为漆层，包括花岗岩漆层、水包砂多彩漆层、真石漆层、岩片真石漆层、仿石漆层、或氟碳漆层；所述的釉面层由树脂、助剂、功能材料、颜料混合组成。本发明底层设置有无纺布，可增强柔韧性和加固性，中间设置了网格布，可以提高抗裂性，更易于切割和安装；装饰层可以提高仿石材的仿真度；釉面层可以提高硬度和可清洁性。

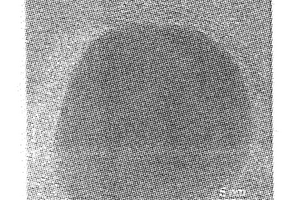

制备内包金属颗粒洋葱状富勒烯的催化热解法 789

 0

制备内包金属颗粒洋葱状富勒烯的催化热解法,属于新材料合成及加工工程技术范畴。是采用催化热解技术,将二茂金属溶于有机溶剂,以液态的形式加入到反应区热解制备内包金属颗粒洋葱状富勒烯的制备工艺,内部金属颗粒在石墨壳层的保护下,可以避免环境的污染,主要用作功能材料。对内包金属颗粒洋葱状富勒烯的应用研究具有推动作用。

纳米碳管类材料及制备 631

 0

本发明纳米碳管类材料及制备属于新材料合成及加工工程技术范畴。是利用煤炭、活性炭等非晶态碳为原料,采用等离子体技术,公开一种新的纳米碳管类材料及制备工艺。本发明的纳米碳管类材料为由同轴管壁组成的多壁纳米碳管;由截顶碳锥迭加而成的多层斜壁纳米碳管;中心被分隔成密闭腔室的竹节状纳米碳管;具有新型结构的纳米碳绳。纳米碳管类材料的生成由非晶态碳中的和人工添加的纳米微粒催化剂催化。是具有优良性能的功能材料。

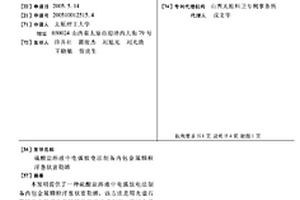

硫酸盐溶液中电弧放电法制备内包金属颗粒洋葱状富勒烯 843

 0

本发明提供了一种硫酸盐溶液中电弧放电法制备内包金属颗粒洋葱状富勒烯,该方法是用光谱石墨棒作电极浸没在硫酸盐溶液的液面下,通过电弧放电使阳极蒸发,碳蒸汽及反应生成的H₂和CO将溶液中的金属阳离子还原出来,在金属颗粒的催化作用下生成内包金属颗粒洋葱状富勒烯,经收集、干燥即可。本发明采用硫酸盐溶液为放电介质,提高了产物的冷却速度和石墨化程度,增强了对金属内核的保护作用,省去了抽真空装置和循环水系统,简化了设备,降低了成本。本发明制得的内包金属颗粒洋葱状富勒烯具有优良的电磁和光学性能,适用于电子元器件材料、超导材料、生物医用材料、信息存储材料、催化剂材料等功能材料,应用范围十分广阔。

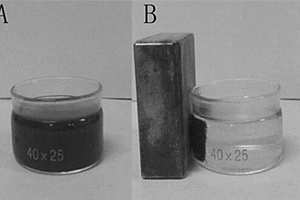

细粒矿物脱水温敏磁性高吸水树脂的制备方法 890

 0

本发明公开了一种用于细粒矿物脱水的温敏磁性高吸水树脂的制备方法，属于功能材料及固液分离技术领域。该复合材料首先以原料FeSO4?7H2O和Fe(NO3)3?9H2O形成胶体溶液，之后加入丙烯酸钠、丙烯酸、温敏单体、交联剂及引发剂。所合成的温敏磁性高吸水树脂具有最低临界溶解温度（LCST），使吸水后的树脂中的水分以非相变方式脱出后再生。该方法可快速制备具有稳定温敏磁性的复合结构的高吸水树脂，可以应用于细粒矿物原料的脱水。

有机-无机杂化透明介孔凝胶独石的制备方法 871

 0

一种有机-无机杂化透明介孔凝胶独石的制备方法，属介孔分子筛功能材料技术领域，具体涉及一种孔壁被亚乙基改性的大尺寸、无裂纹、光学透明的杂化介孔凝胶独石的制备方法，其特征在于使用1，2-双（三乙氧基硅基）乙烷作单一硅源，在非离子表面活性剂作模板剂的酸性介质中通过控制组分配比及体系凝胶化的条件，快速合成了孔壁被亚乙基改性的有机-无机杂化透明介孔凝胶独石。该材料的制备方法简单，易于操作，产品形状规则，尺寸可控，热稳定性和透明性良好，且改性基团在透明介孔凝胶独石的孔壁中分布均匀，不会堵塞孔道，在新型光学器件的研制领域具有重要应用价值。

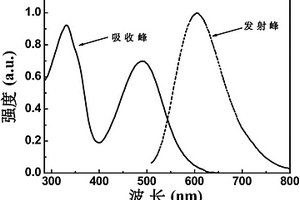

发射红光的聚合物及其制备方法 901

 0

本发明提供了一种发射红光的聚合物及其制备方法。所述的聚合物(I)为含有噻吩、苯并噻唑、苯和喹啉基团的聚合物。所采用的制备方法为：以3, 5?二溴苯胺为原料，经取代反应得到3, 5?二溴?N?(2’?羟基乙基)苯胺(II)；化合物(II)与磺酰氯反应得到3, 5?二溴?N?(2’?对甲苯磺酰基氧基乙基)苯胺(III)；化合物(III)与8?羟基喹啉反应得到3, 5?二溴?N?[2’?(8”?喹啉基氧基)乙基]苯胺(IV)；化合物(IV)经硼酸酯化得到3, 5?二(4’, 4’, 5’, 5’?四甲基?1’, 3’, 2’?二氧杂戊硼基)?N?[2’?(8”?喹啉基氧基)乙基]苯胺(V)；化合物(V)和4, 7?二(5’?溴?2’?噻吩基)?2, 1, 3?苯并噻二唑经Suzuki偶联反应得到聚合物(I)。本发明得到的聚合物是一种能够发射红光的发光材料，热稳定性和光电性质优良，在光电显示功能材料领域具有较好的应用价值。所采用的制备方法操作简单，反应条件温和。

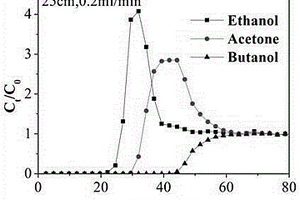

高硅分子筛材料吸附分离丁醇的方法 982

 0

本发明公开了一种高硅分子筛材料吸附分离丁醇的方法，属于无机功能材料应用领域，其中高硅分子筛MFI，MTW和BEA是由气相法白炭黑和模板剂通过水热方法合成。本发明方法模拟生物丁醇发酵液浓度，以三种高硅分子筛为吸附剂，采用动态穿透装置，吸附剂的粒度为20-40目，在20-30℃条件下，发酵液的流速为0.2~0.8ml/min，吸附剂的填料高度为15~25cm，该三种高硅分子筛材料对丁醇表现出良好的吸附分离性能。本发明提供的方法工艺简单，分离时间短，设备投资少，污染少，能耗低，易于规模化生产，而且对丁醇吸附分离效果好。

润滑油、润滑油添加剂及其制备方法 602

 0

本发明公开了一种润滑油、润滑油添加剂及其制备方法，属于功能材料及其制备技术领域。该润滑油由下列原料组成：总份数为100份，基础润滑油为98?~?99.75份，润滑油添加剂为0.25?~?2份；润滑油添加剂为填充了硫或氯元素的ZIF-8材料。本发明提供的润滑油添加剂制备方法简单、方便易行，性能稳定。使用本发明润滑油添加剂产品，可以有效地提高润滑油的承载能力。

固体润滑添加剂材料及制备方法 962

 0

一种固体润滑添加剂材料及制备方法，属于无机功能材料领域，涉及一种作为固体润滑添加剂的柱撑型层状二硅酸钠材料及制备方法的技术方案。其特征在于将0.5－2g(δ，α，β)－Na2Si2O5，0.3－8g C8－C18长链烷烃基季铵盐混合，加入蒸馏水置于烧杯中，用盐酸或NaOH溶液调节混合物，将该容器放在集热式恒温加热磁力搅拌器中，升温、搅拌、离心分离、用水洗涤并且将固体物质在室温风干，获得C8－C18长链烷烃基季铵盐柱撑的柱撑型层状二硅酸钠材料。该制备方法原料易得，合成方法简单，容易实现工业化。柱撑型层状二硅酸钠材料具有较好的润滑能力，具有一定的经济效益和社会效益。

纳米微粒催化电弧法制备洋葱状富勒烯的方法 852

 0

本发明公开了一种纳米微粒催化电弧法制备洋葱状富勒烯的方法,该方法利用直流电弧放电法,以光谱石墨为阴极,中孔装有混合物的光谱石墨为阳极,在低电压、大电流的情况下,阳极石墨将连同混合物气化,形核并转化为洋葱状富勒烯,在载气体的保护下,用电弧放电法合成洋葱状富勒烯。本发明工艺过程稳定且简单快速,生成洋葱状富勒烯石墨化程度高且成本低廉,同时具有很好的接合特性、导电性、量子力学效应等重要性能,成为能满足特殊性能要求的新型多功能材料,应用范围广阔,应用前景诱人。

纳米微粒催化洋葱状富勒烯及制备 1042

 0

纳米微粒催化洋葱状富勒烯及制备属于新材料合成及加工工程技术范畴。是利用煤炭为原材料,采用高能射线辐照技术,公开一种新的洋葱状富勒烯结构及制备工艺。本发明的洋葱状富勒烯是金属原子规则分布在洋葱状层与层之间的夹层化合物,是由单核和多核富勒烯组成且几个单核富勒烯可接合为多核巨大富勒烯,是多个洋葱状富勒烯接合或堆积形成的具有互孪晶结构的富勒烯薄膜,洋葱状富勒烯可由激活的纳米微粒或由纳米微粒的迁移催化形成。主要用作功能材料。

复合纳米吸附剂及其制备方法和应用 1075

 0

一种复合纳米吸附剂及其制备方法和应用，属于环境功能材料技术领域。以P(HB-HO)、CS、致孔剂、PVA为原料；按照P(HB-HO)溶于有机相中；将CS放入醋酸溶液中溶解，加入致孔剂混合，高速匀浆，形成初乳液；取部分PVA，溶解成PVA水溶液，再与初乳液混合，高速匀浆，形成复乳液，充分搅拌使有机相挥发，复乳液高速离心，弃上清液，收集沉淀物；将剩余PVA溶解成PVA水溶液，将收集的沉淀物分散于PVA水溶液中振荡过夜，洗去沉淀物中的残余致孔剂，高速离心收集沉淀物，将收集的沉淀物冷冻干燥，得P(HB-HO)/CS复合纳米吸附剂。本发明具有纳米吸附剂粒径分布均匀，分散度好，具有多孔结构，稳定性好，无二次污染，可同时去除污水中的重金属与疏水性有机物，提高了处理效率。

高电位镁合金牺牲阳极材料及其制造方法 858

 0

一种轻金属功能材料的设计和制造领域涉及的 是一种高电位镁牺牲阳极材料及其制造方法。通过用Mg－Ca 和Mg－RE中间合金对Mg－Mn合金微合金化处理，并采用 专用精炼剂精炼后，获得一种MgMnRECa合金，其成分特征(按 质量百分数wt％)为：Mn0.500～2.000％，Ce0.100～1.000％， Ca0.010～1.000％，Si≤0.050％，Cu≤0.020％，Ni≤0.001％， Fe≤0.030％，其余为Mg。其组织特征为在α－Mg的晶粒内 部弥散分布着细小的Mn相质点，而在晶粒边界上还存在 Mg2Ca和 Mg2Ce相的质点，晶粒组织全部 为等轴晶，这种高电位镁牺牲阳极材料具有高的开路电位 1.7～1.80(－V)，大的电流效率55～60％，主要应用于地下的 油气管道、储罐和各种输水管道，具有广阔的市场应用前景。

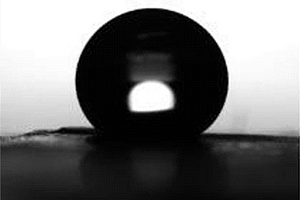

耐用PDMS仿生超疏水膜的制备方法 902

 0

本发明属于功能材料制备技术领域，为解决现有制备超疏水智能材料存在的工艺复杂、成本较高、效率低等缺点，提供了一种耐用PDMS仿生超疏水膜的制备方法。将不锈钢网置于盐酸溶液和去离子水中超声波清洗干净后晾干；将晾干的不锈钢网浸入SiO2纳米颗粒悬浊液，制备SiO2纳米颗粒涂覆的不锈钢网；PDMS溶液浇筑到基底材料上并加热制备成PDMS基底膜；将SiO2纳米颗粒涂覆的不锈钢网压印到PDMS基底膜表面，固化后揭下不锈钢网，即得耐用PDMS仿生超疏水膜。本发明的制备方法简单易行，周期较短，适合大规模生产，对水的静态接触角为150°‑160°，滚动接触角为5°‑10°。

高性能球形活性炭吸波体及其制备方法 974

 0

本发明涉及吸波材料制备领域，更具体而言，涉及一种高性能球形活性炭吸波体及其制备方法。该吸波体是将负载磁性纳米粒子的超细活性炭粉结合树脂、固化剂、溶剂制成混合溶液，然后制成0.5~3mm直径的小球，再通过高温烘干固化，制备出具有独特吸波性能的球形微波吸收功能材料。本发明将吸波材料制成球形，解决了活性炭吸波料复合材料分散难题，同时降低了复合材料的电磁波入射阻抗，提升了吸波性能。在保证其强度的同时增加了吸波活性炭粉间的空隙，有利于发挥功能材料的表面效应，提高对电磁波的吸收效果。由于利用了成熟的成球工艺，使得该发明在技术可靠性、成本、效率方面具备极大优势。

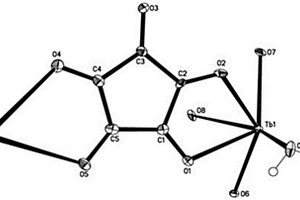

双金属克酮酸配合物及其制备方法 653

 0

本发明涉及一种双金属克酮酸配合物及其制备方法，配合物为：[TbK(C5O5)2(H2O)6]·2H2O，其中C5O52-为克酮酸阴离子。该配合物的制备是将克酮酸、TbCl3和KOH分别溶解于水，将三者混合，搅拌，室温静置，3天后有橘黄色块状晶体析出，过滤收集产品。该配合物结构中包含一维链状金属单元，金属离子之间表现为反铁磁相互作用；该配合物结晶于极性空间群，室温下具有铁电性，另外用波长为372nm的光激发该固态配合物，样品可发射较强荧光。因此，该配合物同时具有反铁磁性、铁电性和荧光性质，是一种潜在的光电磁多功能材料。

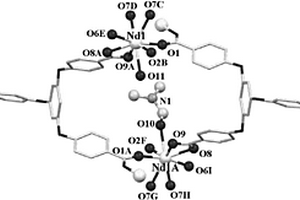

钕配合物及其制备方法和应用 641

 0

本发明涉及一种钕配合物及其制备方法，配合物结构简式为：[Nd2(TCPB)2(DMF)(H2O)]n，其中H3TCPB为1,3,5‑三(4‑羧基苯氧基)苯；DMF为N,N‑二甲基甲酰胺。该配合物通过溶剂热法制得：将NdCl3·6H2O与H3TCPB配体以1:1的物质的量之比溶于H2O/DMF/乙醇混合溶液中，在水热反应釜中以120℃反应72小时，冷却至室温后收集紫色块状晶体，用蒸馏水洗涤后，真空干燥即可。该配合物结构中包含一维链状双核金属单元，金属Nd3+离子之间表现为反铁磁相互作用；用波长为290nm的光激发该固态配合物，样品可发射较强荧光。因此，该配合物同时具有反铁磁性和荧光性质，是一种潜在的光磁双功能材料。

提高连续碳纤维增强复合材料抗水分侵蚀的制备方法 813

 0

一种提高连续碳纤维增强复合材料抗水分侵蚀的制备方法是将1-5质量份的聚醚砜溶解到40-60质量份的N,N二甲基乙酰胺与丙酮的混合溶剂中充分溶解,得到溶液,其中N,N二甲基乙酰胺与丙酮的质量比为1-3∶1;将0.25-1.5质量份的聚苯硫醚粉末添加到溶液中进行低速机械搅拌1-2h后,得到性能稳定的悬浮液;将悬浮液在18-22℃下浸渍连续碳纤维制得半成品;将半成品通过热压成型,制得具有较佳抗水分侵蚀能力的功能材料。本发明具有适合大规模生产的提高连续碳纤维增强复合材料抗水分侵蚀的优点。

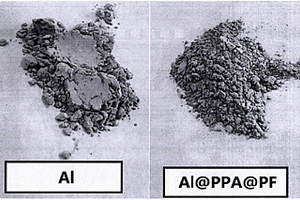

基于单宁酸界面改性的超疏水铝粉及其制备方法 703

 0

本发明涉及一种基于单宁酸界面改性的超疏水铝粉及其制备方法，所述制备方法包括：称取一定量的单宁酸以溶解于水中，加入一定量的Tris‑Bis缓冲液调节PH值，将铝粉加入到上述溶液中，反应完成后，用去离子水洗涤并烘干，得到表面负载多羟基涂层的铝粉，然后将该铝粉加入到含氟有机功能材料的有机溶液中去，反应24小时，烘干即可以得到具有超疏水性能铝粉。本发明用简单的两步浸润法制备得到了一种超疏水铝粉，将具有超疏水性能的含氟功能材料修饰到铝粉表面增加了铝粉的疏水性能以及在空气中的抗腐蚀能。同时，铝粉表面的含氟功能材料可以降低铝的点火温度，提升铝的反应性能。
