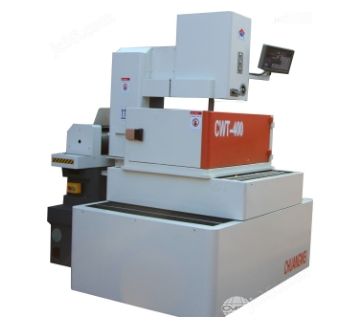

DK7740T数控中走丝线切割机特性简介
机床主要结构和性能：
机床床身:采用T型复式箱体整体结构;主承载结构支撑筋连接拖板、线架、运丝基准面，构成多组合T型线、面、体的稳定整体,塑脂砂型铸造-确保整体机身的刚性稳定性，基准面的平面度在动静态中的精度得到保证，提高了机身承载面的载荷重量。
工作台拖板部分：拖板采用凹凸实体、田字型加强筋结构，塑脂砂型鋳造-组织结构稳定、不易产生形状误差(变形)。滚珠丝杠和线性导轨设计安装在同一个基体的基准面上-提高装配位置精度、消除装配误差。
线架部分：立柱应用C型箱体结构。C型立柱的上部(上线架)和下线架体相对成为固定式线架-刚性强不容易产生共振现象;排丝轮组件的数值压簧机构-确保钼丝的衡张力;方形导杆升降机构中应用蜗轮、斜齿杆机构和900V型导向、V型滑块紧定锁紧-可靠方便的调整切割高度(电动);上喷水装置由喷水板、导丝器组成，连接在方形导杆下方-稳定钼丝的颤动、辅助上喷水板的冷却液*喷注在加工部位。
机床工作台传动结构特性：
线性导轨、精密滚珠丝杠和精密齿轮箱组合理安装在一个基体的基准面上-确保线性导轨的直线度、平行度和滚珠丝杠的上母线、侧母线的平行度。
线性导轨上滑块付的中心跨度合理分布在拖板、支撑面的中心和重心的对称点上-确保工作台动静负载均分在滑块上，提升精度稳定性。
DK7740T数控中走丝线切割机机械主要参数：DK7740T
1、工作台台面尺寸： 540×780mm
2、X/Y轴行程： 500×400mm
3、Z轴行程： 300mm
4、U/V轴行程： 35×35mm
5、X/Y轴滚珠丝杠(精密)：直径32mm螺距4mm(HIWIN滚珠丝杆)
6、X/Y轴导轨(精密)： 直线导轨(HIWIN线性滑轨)
7、加工精度： 多次切割四方≦0.006mm
8、表面粗糙度： 多次切割Ra≦1.1um
8、走丝速度： 0-11 m/s(变频调速)
9、大加工速度： 100mmxmm/min(Gr12-60mm厚度)
10、台面大承重： 600kg
11、大工件尺寸： 700×460×450
12、动力系统标准配置： 380V±10%/50HZ
13、 输入功率： 2KW
14、大加工电流： 6A
15、显示器： 15”彩色液晶显示器
16、可编程轴： X/Y/U/V四轴(四联动)
18、伺服X、Y轴驱动选用进口交流伺服驱动系统，加工精度更稳定，多次切割精度更高。
