小知识 | 金属钼了解一下

2023-04-07 14:54:55 来源：化工设备与机械

4851

简介：在中世纪就使用辉钼矿(MoS2),因其外观很像石墨，被误认为是变态的石墨而用来制作铅笔芯。1778年瑞典化学家舍勒(C.W.Scheele)用硝酸分解辉钼矿,从中发现了一种新元素，以希腊文molybdos（似铅）命名。1782年瑞典化学家耶尔姆（P.J.Hjelm）首次制得金属钼（第三届全国有色金属冶炼化工环保工程技术交流会暨成果展示会）。资源

钼molybdenum

元素符号Mo,银灰色难熔金属，在元素周期表中属ⅥB族，原子序数42，原子量95.94，面心立方晶体，常见化合价为+6、+5、+4。

在中世纪就使用辉钼矿(MoS2),因其外观很像石墨，被误认为是变态的石墨而用来制作铅笔芯。1778年瑞典化学家舍勒(C.W.Scheele)用硝酸分解辉钼矿,从中发现了一种新元素，以希腊文molybdos（似铅）命名。1782年瑞典化学家耶尔姆（P.J.Hjelm）首次制得金属钼（第三届全国有色金属冶炼化工环保工程技术交流会暨成果展示会）。

资源

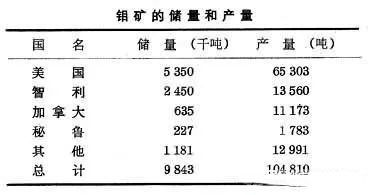

钼矿分布虽广，但只有极少数矿床有开采价值。美国是钼矿最丰富的国家,产量占世界总产量的60%以上，其次是智利和加拿大。中国的钼矿产于东北、西北和中南等地区。具有工业价值的钼矿物为辉钼矿，其开采量占钼矿总开采量的90％。辉钼矿容易浮选，可由含钼0.06～0.3%的原矿选得含钼47～50%的精矿。钼的次生矿钼钨钙矿[Ca(Mo,W)O4]、铁钼华(Fe2O3·MoO3·H2O)、钼铅矿 (PbMoO4)和钼铜矿[2CuMoO4·Cu(OH)2]等也有一定开采价值。主要钼矿生产国（中国除外）的钼矿储量和产量（1979年，以钼计）如下：

性质和用途

常温下钼在空气中很稳定,高于600℃时很快地氧化生成三氧化钼(MoO3)。钼与氢不发生化学反应，但钼粉能吸收氢。在温度高于700℃时,水蒸气能将钼氧化成二氧化钼(MoO2)。钼与碳、碳氢化合物或一氧化碳在高于800℃下反应生成碳化钼(Mo2C)。钼能耐稀硫酸、氢氟酸、磷酸等酸腐蚀，但不耐硝酸、王水和氧化性熔盐的腐蚀。钼在常温下能耐碱，但在加热时则被碱腐蚀。

钼主要用于钢铁工业，其中的大部分是以工业氧化钼压块后直接用于炼钢或铸铁，少部分熔炼成钼铁后再用于炼钢。低合金钢中的钼含量不大于1％,但这方面的消费却占钼总消费量的50％左右。不锈钢中加入钼，能改善钢的耐腐蚀性。在铸铁中加入钼，能提高铁的强度和耐磨性能。含钼18％的镍基超合金具有熔点高、密度低和热胀系数小等特性，用于制造航空和航天的各种高温部件。金属钼（第三届全国有色金属冶炼化工环保工程技术交流会暨成果展示会）在电子管、晶体管和整流器等电子器件方面得到广泛应用。氧化钼和钼酸盐是化学和石油工业中的优良催化剂。二硫化钼是一种重要的润滑剂，用于航天和机械工业部门。钼是植物所必需的微量元素之一，在农业上用作微量元素化肥。

冶炼

钼生产的主要原料为辉钼精矿。提取过程包括氧化焙烧，三氧化钼、钼粉和致密钼的制取等主要步骤，工艺流程见图。

辉钼精矿的氧化焙烧

一般在600℃下进行,主要化学反应为:2MoS2+7O2─→2MoO3+4SO2↑。焙烧温度不能超过650℃，否则造成MoO3的大量挥发和炉料的粘结。焙烧设备多采用连续操作的多膛炉或间歇操作的反射炉，也可以用流态化炉焙烧。

三氧化钼的制取

将焙砂用氢氧化铵溶液浸出（见浸取），生成钼酸铵溶液：

MoO3＋2NH4OH─→(NH4)2MoO4＋H2O

液中的铜、铁等杂质用硫化铵或硫化钠使它生成硫化物沉淀除去，然后加入硝酸铅除去过剩的硫离子。将溶液加热到55～65℃，用盐酸调节pH为2～2.5，在激烈的搅拌下析出多钼酸铵[(NH4)2O·mMoO3·nH2O]。为了进一步去除钙、镁、钠等杂质，可将多钼酸铵重新溶于氢氧化铵溶液中形成钼酸铵，过滤后将溶液蒸发，使氨挥发,而钼生成仲钼酸铵结晶[(NH4)2O·7MoO3·4H2O],经脱水和煅烧后得到纯度99.95%的三氧化钼。氧化钼的制取还可采用升华法，将焙砂在900～1000℃下加热,三氧化钼因蒸气压较高不断挥发，经布袋收尘器收集后，得到纯度大于99％的三氧化钼细粉。利用此法也可处理金属钼废料以回收钼。

金属钼粉的生产

在管状电炉中用氢还原三氧化钼。工业生产还原过程分两步:先在450～650℃下将MoO3还原成MoO2,再在900～950℃下将MoO2还原成钼粉。MoO3还可用碳还原成钼粉，但纯度较差。

致密钼的制取

①粉末冶金法，是将钼粉用酒精甘油溶液润湿混合,在压力约3吨力/厘米2下压制成坯条或坯块。将坯条在氢气氛中于1100～1200℃下预烧结，随后把电流直接通入坯条，使之加热到2200～2400℃进行高温垂熔(即高温烧结，见钨)，得致密金属钼（第三届全国有色金属冶炼化工环保工程技术交流会暨成果展示会）坯条。②熔铸法，一般是将已烧结的钼条进行真空自耗电弧重熔，可以得到重达数吨的钼锭。为了制取高纯钼锭，可采用真空电子束熔炼法和区域熔炼法。
