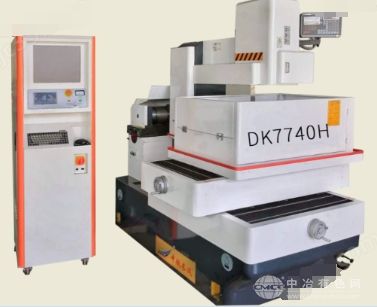

设备名称：数控中走丝线切割机床 设备型号：DK7740H
生产厂家：苏州中航长风数控科技有限公司 设备产地：苏州
一，机床的主要技术参数
1)工作台台面尺寸X×Y(mm): 760 x 560
2)工作台行程X×Y(mm): 500×400
3)大切割厚度(mm)：300(标配)
4)大切割锥度：6°/100㎜;(标配)
5)加工精度(mm)：0.015-0.01(按GB/T7926-2015执行)
6)粗糙度(um)：Ra：2.5-1.0(按GB/T7926-2015执行)
7)稳定生产率(m㎡/min;)：>120(按GB/T7926-2015执行)
8)电极丝(钼丝)直径(mm)：φ0.15-0.25
9)工作液：乳化膏加纯净水
10)脉冲电源：GD-10
11)控制柜：CNC-16H
12)工作电源：380v/415v 50HZ 三相3-phase
13)功耗KW：2.0
14)机床尺寸(㎜)：1750x1180x2060
15)机床重量(T)：2.3
16)最大金属工件重量：400kg
二，设备附件及配置
1.电控部分
1.1控制系统采用编控一体化电脑控制，AUTOCUT控制软件(在XP下运行)CNC-16H立式控制柜
1.2可实现X、Y、U、V四轴联动控制方式。
1.3内置全中文自动绘图编程、控制软件;金属工件在加工中有轨迹、时间显示，可随时了解加工情况。
1.4编程语言采用G代码，
1.5走丝换向方式先进可靠;运丝速度变频可调。
1.6显示器为17″液晶彩显。
1.7通讯接口:采用标准RS-232C接口;USB接口。(兼容AUTOCAD/CAXA的DXF图形文件)
1.8主要功能：具有绘图、编程功能;镜像、对称、旋转 、平移功能;短路自动处理、加工结束自动停机功能;反向加工、任意段加工功能;断电报护功能;断丝保护功能;自动找中心功能。.
1.9高频采用微电脑控制(GD-10)，数字显示，效率高，丝耗低，稳定性好。
2.机械部分
2.1主机采用C型结构;抗震动效果强,承载重物加工效果稳定;
2.2导轨采用直线导轨,经特殊工艺处理，耐磨性好，寿命长，受力均匀。
2.3 采用滚珠丝杠;机械精度高。
2.4具有自动紧丝功能。
3.附件配置明细：
箱号包装名称型 号数 量备 注
1机床主机DK7740H1箱
2控制柜CNC-16H1箱
3水箱+附件1箱
1号箱装箱目录
序号名称图号/型号数 量备 注
1机床主机DK7740H1台
2工作灯1件
3挡水罩DK77J.91套
2号箱装箱目录
序号名称图号/型号数 量备 注
1控制柜CNC-16H1台
2电脑主机1套含键盘、鼠标
3显示器15#1台
4使用说明书1套
3号箱装箱目录
序号名称图号/型号数 量备 注
1水箱+水泵电机DK77系列1套
2机床防震垫铁DTB1504件机床附件
3摇手柄J.9.11件机床附件
4紧丝轮组件J.9.31件机床附件
5挡板 J.2-218件机床附件
6挡板 J.3-124件机床附件
7螺丝刀4寸2把机床附件
8导轮J.4.12-32件机床备件
9钼丝0.181盘机床备件
10钩针1根机床附件
11乳化皂NG-1一块辅助材料
12导轮装卸工具1套机床附件
13扳手1把机床附件
14内六角扳手M3、M4、M6、M8各1把机床附件
15钼丝校正器1件机床附件
