CAXA2011环型纱线机编控一体系统由两部分组成，一部分是绘图编程，另一部分是数据管理及加工控制。
系统软件特性
系统支持X、Y两轴联动控制;W轴(自动送料轴)单独自动控制。
加工控制过程中系统具备了智能化数据采集、分析及反馈到终端，可实时准确地反应加工状态，加工数据实时跟踪显示，极大地提高了加工效率。
例如：在人工操控机床和自动控制时，都结合了人工智能化元素
人工通过系统控制机床工作台进行工件校正，跳步做轨迹运动时，驱动器以加速度状态驱动电机进行高速运动;
在自动控制过程中，轨迹跳步时，系统自动判断以高速度运行
加工初时金刚线接触到工件表面之前做调整运动，当金刚线接触到工作时，系统自适应降低速度，进行智能化数据采集运算等进行控制加工。
3. 本系统同时具备停电记忆和上电恢复加工两种功能，此功能是目前市场其他控制系统所不具备的，真正做到了上位机与下位机数据的相互独立，电源独立，这也是本系统的特征之;例如：加工过程中上位机(计算机)如果发生故障或断电，下位机(控制端)可以正常继续控制机床进行加工，而其他控制系统只有等上位机恢复正常才可以继续加工
4. 系统集成了强大的数据库功能，可以分类、编辑、储存加工代码，真正的做到了加工一次保存，极大方便了再次调查、使用、数据库还具有上机人员操作档案，详细显示人员上机时间及相关的加工动作，这一点极其符合了现代化工厂管理的相关思想要素;
5. 系统设置部分，拥有强大的数据通信端口选择项和自适应性，并且拥有外接程序数据链接端口。通过相关的设置可以方便及时的调用相关的辅助工具软件;
6. 加工控制部分构架鲜明，一目了然，所有的功能应用按键都合理科学地进行了分布，对于一般用户第一次使用可以在十分钟内*的适应相关加工操作;

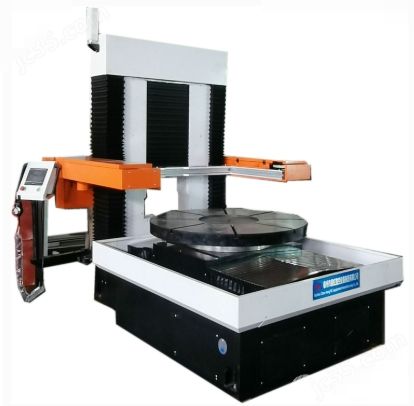

表1 石墨切割机,切割石墨,环形金刚线切割设备的型号规格及主要技术参数
序号机床型号CHSX120-HP
1机床名称旋转平切环形金刚线切割机床
2工件前后行程800MM
3工件上下行程1000MM
4切割工件大直径Φ1300mm
5切割工件大厚度1000mm
6工作台Φ1300mm
7切割线条数1
8金刚石线直径0.65-0.8mm
9切片厚度小1mm
10工作台大承重2000KG
11切割线速40m/s
12工作台进给速度范围0-8000mm/min
13功率3KW
15表面粗糙度表面粗糙度与所选线粒度有关
16切割面平行度两个大面的平行度±0.5
17切割缝隙大小不大于线径﹢0.05mm
18工作电压~220V,50HZ
19外形尺寸(长×宽×高)2600X2000X2300mm
20切割方式水平切割、旋转切割、摇摆切割或复合切割。该切割工艺保证切割精度和平整度，脆性材料不易碎裂。
