产品简介

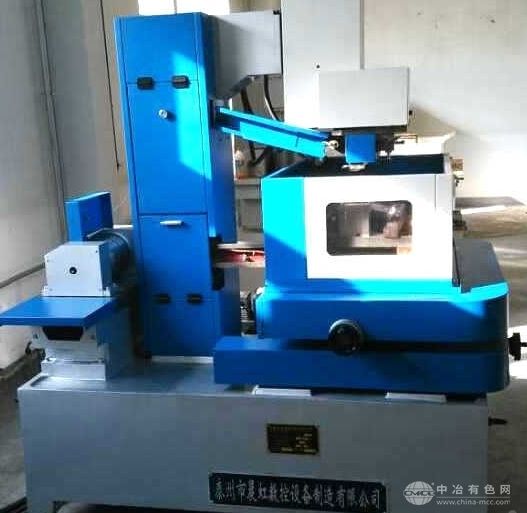

高精度中走丝线切割机加工精度高，光洁度高、切割速度快、钼丝损耗小等特点。科学先进的双紧丝恒张力控制电极丝装置，保证机床多年使用无单边松丝现象。机械传动配有精密进口直线导轨，精密滚珠丝杠。中走丝电火花线切割机床加工表面粗糙度：Ra≤1.0μm，切割检验样件加工精度为±0.01mm。
产品介绍
高精度中走丝线切割机主要用于对各类模具、电极、精密零部件制造，硬质合金、淬火钢、石墨、铝合金、结构钢、不锈钢、钛合金、金刚石等各种导电体的复杂型腔和曲面形体加工。具有加工精度高，光洁度高、切割速度快、钼丝损耗小等特点。
高精度中走丝线切割机具有以下特点：
1.科学先进的双紧丝恒张力控制电极丝装置，保证机床多年使用无单边松丝现象。
2.机械传动配有精密进口直线导轨，精密滚珠丝杠。
3.X、Y、U、V四轴联动摇摆导轮式大锥度配置：±15°、±30°供用户选择。
4.机床加工表面粗糙度：Ra≤1.0μm，切割检验样件加工精度为±0.01mm。
5.切削液循环系统采用高压纸芯精密过滤切削液水箱，延长加工液使用寿命。
6.X/Y运动轴装有精密光栅尺，数显表显示移动数据。
7.加工区导轮两侧装有长寿命金刚石导丝装置，确保加工精度稳定。
8.可按用户需求设计生产特大型、配置数控回转台、10吨以上大承重等等电火花线切割机床!
技术要求
A、基本功能：
(a)、坐标系：坐标、增量坐标(相对坐标)
(b)、图形坐标变换、缩放、旋转功能，图形显示功能，加工轨迹、加工数据跟踪显示。
(c)、直线圆弧插补功能。
(d)、斜度加工功能。
(e)、上下异面加工功能
(f)、短路、断丝处理功能：短路回退、断电保护、断丝刹车。
(g)、停电记忆功能，上电自动加工，加工结束自动停机
(h)、自动对端面、对中心功能。
(i)、自动加过渡圆弧功能(任意，拐角功能)
(j)、反向加工功能。
(k)、菜单技术、自动编程功能，中文界面，绘图功能强大。
(l)、任意变形的汉字、英文及符号。
(m)、扫描图形自动矢量化。
(n)、齿轮及有关齿轮参数的计算。
(o)、列表点曲线、插值拟合功能。
(p)、绘图式全自动编程，加工时可编程功能。
(q)、数据传输，具备AUTOCAD、AUTOP数据文件接口，生成3B、G代码。
B、规格及机械配置：
(a)、锥度行程：u轴60mm，v轴60mm。
(b)、机床行程：x轴400mm，y轴500mm。
(c)、工作台承重：600kg。
(d)、中国台湾产精密直线导轨，丝杠P2级精度滚珠丝杠。
(e)、水泵120W。
(f)、线架上下移动距离100mm～300mm。
C、机床精度(按GB7926-1987标准)：
(a)、X、Y轴的运动矢动量：0.005mm。
(b)、U、V轴的运动矢动量：0.01mm。
(c)、X轴定位精度：0.03mm。
(d)、X轴重复定位精度：0.002mm。
(e)、Y轴定位精度：0.03mm。
(f)、Y轴重复定位精度：0.002mm。
(g)、U、V轴定位精度：0.025mm。
(h)、U、V轴重复定位精度：0.01mm。
(i)、钼丝与工作台的垂直度：可调到≤0.01mm。
(j)、贮丝筒径向跳动≤0.03mm。
(k)、贮丝筒钼丝贮丝量300m。
(l)、脉冲当量0.001mm。
DK7740控制柜功能说明
编控一体化软件
自动多次修刀功能
图形跟踪
任意角度旋转
对称加工
断丝保护
程序结束关机
U盘读写功能
四轴联动
短路自动回退
正向、逆向加工
模拟加工
断电保护
可将AUTOCAD的DXF格式作数据转换
钼丝偏移补偿
