产品简介
产地：国产
控制形式：其他

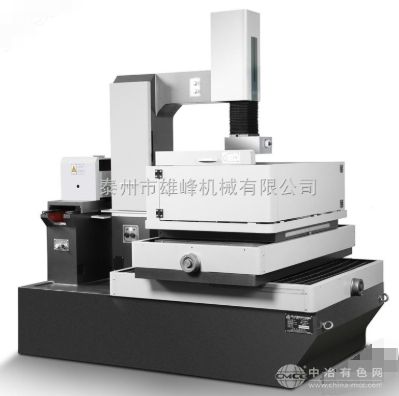

DK7735直线导轨中走丝线切割的应用1.广泛应用于加工各种冲模。2.可以加工微细异形孔、窄缝和复杂形状的金属工件3.加工样板和成型刀具。
产品介绍
DK7735直线导轨中走丝线切割技术参数：
技术参数Technical Parameters-步进中走丝/伺服中走丝/Luxury Multiple Wire Cut
机器型号 Type of Machine
DK7735C、DK7745C、DK7755C
切割锥度/Taper
±6°、±6°、±6
工作台面尺寸Worktable Dimensions(mm)540*770、650*870、760*980
工作台面行程Worktable Travel(mm)x*Y(axis)350*450、450*550、550*650
最大切割厚度Maximum Cutting Thickness(mm)300、300、300
最佳切赛界度ideai CuttingThicknessimm)40~200、40~200、40-200
加床外形尺寸/Dimension OF Machine(mm)1700*1000*2200、2020*1400*2140、2250*1600*2200
机床重量/Weight of Machine(t)2、2.6、3.4
最大承鱿量Maximum load(kg)700、1000、1500
电极丝直径/Molybdenum wire (mm)0.12~0.2
工作台驱动方式/Worktable Driving Motor
步进电机StepMotor/伺服电机(安JID)Servo Motor(YASKAWA)
步进电机全程定位精度/Positional Accuracy with step motor(mm)0.015、0.015、0.02
步进中丝重复定位精度/Repeated Positonal Accuracy with step motor(mm)0.005、0.005、0.005
伺服电机全程定位精度/Positional Accuracy with servo motor(mm)0.01、0.01、0.015
伺服中丝重复定位精度/Repeated Positonal Accuracy with servo motor(mm)0.002、0.002、0.002
最大切割速度/Maximum cutting speed(mm3/min)200、200、200
最佳切割速度/Ideal Cutting speed(mm/min)50-80、50-80、50-80
加工精度(D=30，H=40圆柱)/Machining precision (D=30，H=40Column) (mm)0.01(10 micron)、0.01(10 icron)、0.01(10 micron)
步进中丝表面粗糙度/Optimum surface finish with step motor(um)0.8-1.2、0.8-1.2、0.8-1.2
伺服中丝表面粗糙度/Optimum surface finish with servo motor(um)0.6-1.2、0.6~1.2、0.6-1.2
输入电源/Input power supply
50/60HZ,220V/380V/420V
3 PHASES/SINGLE PHASE
3 PHASES/SINGLE PHASE
3 PHASES/SINGLE PHASE
50/60HZ,220V/380V/420V
50/60HZ,220V/380V/420V
步进中丝机床总功率/Total power of Machine with step motor (kw)：2
伺服中丝机床总功率/Total power of Machine with servo motor (kw)：26
机床升降/Up&down
自动升隆/Auto up-down
供油系统/Lubrication System
自动油泵/Auto
工作台导轨/Guide Ways
上银P级导轨/HIWIN Linear Guide Way-P Class
工作台防护罩/Water-proofcover
Environmental Water-proaf Cover
工作水箱/Watertank
高压水箱(150升)/High-Pressure Water tank-150L
