煤气透平机与电动机同轴驱动的高炉鼓风机组 934

 0

本实用新型公开了一种煤气透平机与电动机同轴驱动的高炉鼓风机组能量回收装置,包括煤气透平机和高炉鼓风机组,其特征在于,在煤气透平机和高炉鼓风机组之间通过离合器和变速箱与双输出轴的电动机连接,构成同轴串联布置。本实用新型的机组采用了同轴布置的方案,电动机布置在中间,一端通过齿轮箱与鼓风机连接,一端通过离合器与煤气透平连接。其结构紧凑,占地面积小,布置方便,机械损失小,控制系统简捷,配套和控制集中,部分辅机合并为一套,设备成本低,投资小,比配套两台单机模式减少～30%投资,回收期缩短1～2年。而且功能不减,安全裕度不减,是冶金高炉系统使用的理想机组。

拉伸弯曲矫直机辊缝快速打开装置 681

 0

本实用新型属于冶金领域设备,特别是用于带钢连续热镀锌机组中的拉伸弯曲矫直机辊缝快速打开装置,其特征是:包括摆动油缸(1)、偏心轴(2)、滑动轴承(3)、轴承座(4)、矫直辊底座(5),左右轴承座(4)内分别固定有滑动轴承(3),偏心轴(2)与摆动油缸(1)一端轴连接,偏心轴(2)同时穿过左右轴承座(4)内的滑动轴承(3)与滑动轴承(3)滑动连接,偏心轴(2)滑动面与矫直辊底座(5)底部滑动连接。它使设备装配和日常的维护方便;与凸轮机构相比,偏心轴加工更为简单且加工成本低廉。

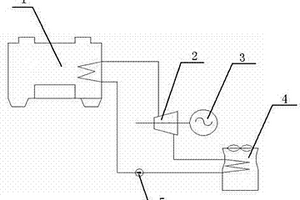

电炉冷却水余热发电系统 743

 0

本实用新型属于余热回收设备技术领域,具体涉及一种电炉冷却水余热发电系统。目前在冶金矿热炉中,为控制电炉温度稳定,常采用水冷却系统,但经过软化处理从矿热炉输出的电炉冷却水携带了一定的温度和压力,蕴含着大量的能量,但由于品位不高很难被利用,只能通过冷却塔降温处理,处理这些冷却水会产生一些水耗和电耗,存在能源浪费的问题。一种电炉冷却水系统,包括矿热电炉、冷却塔和循环水泵,还包括螺杆膨胀机和发电机,所述螺杆膨胀机设置于矿热电炉和冷却塔之间,螺杆膨胀机与发电机联接。本实用新型利用部分循环水热量发电的同时还降低了冷却塔耗水量和冷却塔风机耗电。

圆盘剪侧间隙调整机构及圆盘剪 693

 0

本实用新型属于冶金设备技术领域，具体涉及一种圆盘剪侧间隙调整机构及圆盘剪。本实用新型通过由偏心轴承座、轴承、滑块座、滑块斜楔、左直线导轨副、导轨斜楔、螺母座、右直线导轨副、尾板、顶板、侧板、滚珠丝杠、丝杠轴承、丝杠轴承座、联轴器、电机和限位挡板有机组合而成的侧间隙调整机构，确保了整个侧间隙调整机构的高刚性和无间隙性。本实用新型的侧间隙检测机构采用精度高、抗干扰的光栅尺，保证了检测的高精度及数据显示的良好稳定性。本实用新型的侧间隙检测机构中的接近开关感应板固定在螺母座上，调整时与接近开关一起提供电气保护，丝杠轴承座与限位挡板提供机械保护，确保了整个侧间隙调整及检测机构安全可靠。

适于采集锂铷的节能恒温吸附设备 1005

 0

本实用新型涉及一种适于采集锂铷的节能恒温吸附设备。属于湿法冶金的吸附分离领域。该设备包括卤水汲取系统、除盐收卤系统、恒温吸附系统、尾液收集系统和热量循环加热系统，所述的卤水汲取系统入口连通有采集源，出口与除盐收卤系统的第一卤水箱连通；除盐收卤系统的第二卤水箱与恒温吸附系统连通，恒温吸附系统通过热量循环加热系统的盘管组件与尾液收集系统连通，热量循环加热系统分别与除盐收卤系统和尾液收集系统连通。本实用新型采用热泵降低了卤水粘度，并解决了气温多变盐湖卤水吸附作业效率低的问题；采用的盘管组件和热泵回收余热加热卤水，使恒温吸附系统的温升效率高，节约能耗，提高了采集效率；本实用新型具有运输方便等特点。

新型余热回收节能装置 1057

 0

本实用新型公开了一种新型余热回收节能装置，包括收集箱和导热板，所述导热板滑动于收集箱内部并水平设置，且导热板底部设有冶金废渣重量提醒机构，所述收集箱底部两端均水平固定连接有滑道，且两个滑道内部均设有用于连接导热板的连接机构，所述收集箱内部滑动有套板，且套板内部滑动有滑板，所述滑板底部穿过套板底部并抵接于导热板顶部，且套板内顶部设有用于复位滑板的复位机构，所述收集箱上方水平设置有传导板，且收集箱顶部竖直安装有支座。本实用新型一种新型余热回收节能装置可使传导板预热矿石等物质，进一步的可对余热进行利用，避免了对热资源的浪费，进而提高了该设备的节能减排效果，具有一定的实用性。

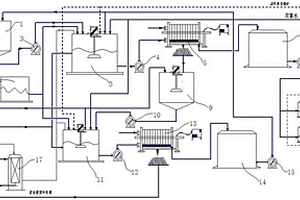

用于湿法炼锌铜渣的湍流电积系统 1149

 0

本实用新型属于冶金技术领域，具体涉及一种用于湿法炼锌铜渣的湍流电积系统，包括3个并联连接的湍流电积单元，每个湍流电积单元均包括电积循环槽，以及与电积循环槽连接的整流单元，所述电积循环槽与电贫液槽连接，所述电贫液槽与烫洗液槽连接，所述电贫液槽还与脱铜电积液槽连接，所述脱铜电积液槽与第二整流单元和铜粉沉降槽连接，所述第二整流单元还通过管道与铜粉沉降槽连接，所述铜粉沉降槽与铜粉离心机连接，所述铜粉离心机与铜粉脱氯槽连接，所述铜粉脱氯槽与板框压滤机连接，所述板框压滤机与含锌溶液槽进液口连接，有效回收了净化铜渣中有价金属铜及其他有价金属，实现了净化铜渣资源化与无害化。

从铜渣中浸出有价金属的系统 755

 0

本实用新型属于冶金技术领域，具体而言，本实用新型涉及一种从铜渣中浸出有价金属的系统，包括第一段浸出系统和第二段浸出系统，所述第一段浸出系统包括第一段浸出浆化槽、第一段浸出槽、第一段板框压滤机以及第一段浸出液储存槽，所述第二段浸出系统包括第二段浸出浆化槽、第二段浸出槽、第二段板框压滤机以及第二段浸出液储存槽，本实用新型采用O₂+H₂O₂作为氧化剂，采取分段投加、底部注入的方式，提高Cu、CuS、CuCl的浸出率，并采用两段浸出系统，当第一段浸出系统浸出渣中铜金属含量＞5％，采用强氧化剂(MnO₂)进行第二段浸出，进一步回收渣中铜。

氧化粉状五氧化二钒的装置 908

 0

本实用新氧化粉状五氧化二钒的装置型涉及冶金设备技术领域，具体涉及氧化粉状五氧化二钒的装置，包括中空的炉体和设置在炉体下方的下筒体，所述下筒体与炉体相连，所述炉体顶部设置有一炉盖，所述炉体内从上至下设置有若干个相互平行的氧化隔板，所述氧化隔板上均设置有物料通过孔；炉体顶部设置有一进料口，所述进料口通过物料输送装置连接有一出料口，所述出料口设置在下筒体的底部；并通过设置在炉盖上的电动机驱动；本实用新型结构简单，利用进料口设置在炉体顶部，电加热空气炉设置在炉体底部，使温度与物料逆流运行，致使物料自上进入炉体内就开始与余热接触加热；热利用率高，可以较好的防止粉尘外溢，密封性好，生产效率高。

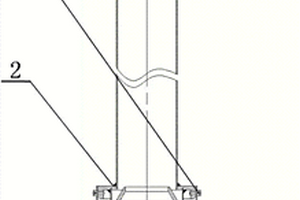

防止液体回流的烟囱 884

 0

本实用新型属于油田、化工、冶金、医药领域中尾气排放设备技术领域，具体涉及一种防止液体回流的烟囱，包括烟囱固定部分、烟囱可拆部分和紧固件，烟囱可拆部分通过紧固件固定于烟囱固定部分上部，解决传统烟囱存在的烟囱壁凝结液体回流，作业场地污染等问题，具有防烟囱壁凝结液体回流效果好，拆装方便，便于运输的特点。

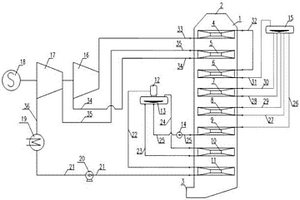

干熄焦双压蒸汽再热发电系统 1132

 0

本实用新型涉及焦化、冶金工程技术领域的余热回收，具体的是一种干熄焦双压蒸汽再热发电系统，其特征是;至少包括干熄焦锅炉,干熄焦锅炉的上端是锅炉烟气进口,干熄焦锅炉的下端是锅炉烟气出口,在锅炉烟气进口和锅炉烟气出口之间的腔体内依次分布有高温过热器、蒸汽再热器、低温过热器、光管蒸发器、鳍片管蒸发器、高压省煤器、低压蒸发器、给水预热器,上端的高温过热器通过高温超高压蒸汽管路连接汽轮机高压缸入口,汽轮机高压缸通过汽轮机低压缸与发电机连接,汽轮机高压缸通过再热冷段管路连接蒸汽再热器,汽轮机低压缸通过再热热段管路连接蒸汽再热器另一端。它降低了排出锅炉的循环气体温度，更多的吸收了循环气体的热量。

干熄焦焦粉收集装置 1114

 0

本实用新型属于冶金、焦化等领域，涉及焦粉收集阶段，特别是干熄焦焦粉收集阶段，具体的是一种干熄焦焦粉收集装置，至少包括：灰仓、多点布料器、喷淋降尘装置和粉仓车，灰仓、多点布料器、喷淋降尘装置和粉仓车从上至下分布；灰仓为上大下小的轴对称结构，上端开口，下端通过插板阀和电动旋转卸灰阀与多点布料器连接；多点布料器下端直对喷淋降尘装置，焦粉自灰仓的底部排出，通过插板阀和电动旋转卸灰阀进入多点布料器，多点布料器的下端是粉仓车，焦粉经多点布料器均匀的卸到粉仓车中。它提供了一种工艺占地面积和一次性建设投资小，后期的生产运营费用低的干熄焦焦粉收集装置。

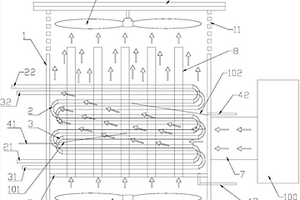

从烟气和/或尾气中回收水并可作为冷却器的生产设备 973

 0

本实用新型属于化工、发电、冶金设备技术领域，具体提供一种从烟气和/或尾气中回收水并可作为冷却器的生产设备，亦简称水回收设备；该设备也是一种以空气和液体同时作为冷却介质的双相高效冷却器；包括上部开设有气孔的壳体，气孔与壳体底部相通，壳体的侧壁下部设有烟气或尾气进气口，壳体底部设有隔水底板，壳体内设有换热管以及层次布局的第一导流板和第二导流板，壳体侧壁上设有对应两个导流板的两个冷凝水出口，隔水底板上也设有冷凝水出口。本实用新型可以连接在所有能产生烟气、尾气设备的后面，回收水分，并可作为高效冷却器。本实用新型具有水回收率高、环保、运行可靠、高效、无需外部电源、节能以及能长期连续运转的优点。

液压式推钢翻钢装置 970

 0

本实用新型属于冶金设备领域,特别是型钢热轧作业线中液压式推钢翻钢装置,它包括机体、动力机构、传动机构、固定连接机构;其特征是:在槽架(10)内的上端有左右两个推板油缸(1)推动推板(2)在推板滑动轨道(3)上滑动连接,在槽架(10)内有一组升降油缸(5)和一组翻转油缸(6),升降油缸(5)和翻转油缸(6)分别与翻转钩(8)连接。它占地面积小、成本低、可靠性高、重量轻、结构紧凑。

以钛粉末为原料生产钛粉金属多孔薄钛板的模具 774

 0

一种以钛粉末为原料生产钛粉金属多孔薄钛板的模具,涉及一种以钛粉末为原料生产适用于环保、食品、饮料、医药、石油化工、冶金等领域介质过滤分离用的金属多孔薄钛板的模具。其特征在于其结构是由水平底板、与水平底板板边垂直连接的侧立板及与侧立板配合盖装的顶盖组成的盒状模具,在一侧立板上设有装粉的溜口。本实用新型使用时从加料口溜口将钛粉加入模具内,通过模具内槽体的尺寸控制多孔钛板的尺寸。装料完成后,载有多孔薄钛板的整体模具放入真空炉内烧结,形成多孔薄钛板坯料。采用该模具可以制备出孔隙度40%～60%,厚度0.2MM～0.8MM,尺寸<400MM×400MM,或Φ<400MM的多孔薄钛板。

高压水除鳞阀芯结构 1021

 0

本实用新型公开了一种高压水除鳞阀芯结构,在阀套的通孔中设置有一圆柱体的阀芯,在阀套的通孔侧壁开有出水口,在阀芯中沿轴线方向开有贯通的阻尼孔,阀芯与阀套的接触面设置有多道密封圈,阀芯通过拉杆与传动装置连接。本实用新型的除鳞阀芯结构,彻底解决了阀芯与阀套的卡滞现象,使用寿命大大提高,使用效果良好,结构简单,成本低,可广泛应用于冶金行业。

应用于油气井分段压裂投球滑套的球座 1022

 0

本实用新型公开了一种应用于油气井分段压裂投球滑套的球座，包括外套，及设置于外套上方的上接头，所述外套的内腔中设置有上活塞和下活塞，所述上活塞螺纹连接有球座，将其置于开有喷孔的外套腔体中。该球座采用铁基粉末冶金制备而成的多孔基体，内表面通过物理沉积喷涂硬质合金或陶瓷涂层，以提高球座内表面的耐冲蚀性能，多孔基体在生产油气流腐蚀作用下，可以内外同时氧化腐蚀垮塌，在短时间内形成满足工业油气流的生产通道，减少类似产品需要下入钻具钻铣球座保持通径的工序，降低了作业成本，缩短了作业时间，避免了国外水平井专用的投球开启滑套实施成本过高的不足。

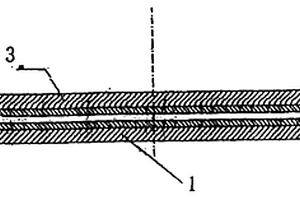

复合抗磨弯管 1126

 0

本实用新型涉及的是气流输送固体料管中的复合抗磨弯管,它的特点是在普碳钢板预制件外侧铸有空心夹层,夹层中填充有含钼铜硼的高铬白口抗磨铸铁。为了使夹层与预制件结合牢固,其间还固定有抗拉扒钉。复合抗磨弯管具有高强度、高硬度、高抗冲击性能、能使弯管使用寿命大幅度提高,并能与直管正常焊接和机械加工。可广泛应用于电力、冶金、矿山、煤炭、水利设施等行业需要防磨、耐磨的输送管道中。

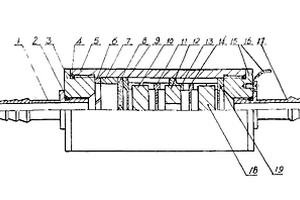

多功能家用流体强制磁化器 1096

 0

本实用新型涉及的是在压差作用下对所通过的流体强制进行磁化处理的装置。顺磁材料构成的筒体内依次装配径向永磁环、粉末冶金过滤片、带孔永磁块、实心永磁块等奇数排列的磁化元件、流体自输入接头进入磁化腔,以高于直通式距离一倍的路线流动。经磁化处理的流体具有提高流体清洁度,改变燃油粘滞性,提高燃油利用率。软化锅炉用水,去除水垢,促进人体生理代谢,去除疾病等功能。

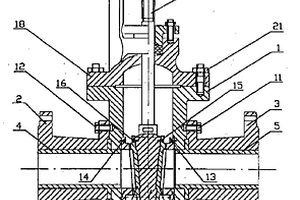

组合式耐磨排渣闸阀 992

 0

用于排放灰渣及粉粒介质的组合式耐磨排渣闸阀。阀座由中间阀座(1)、左右法兰流道接管(2)(3)、流道衬套(4)(5)和阀座门口密封面(6)(7)组成。闸板由闸板体(8)和闸板密封面(9)(10)组成。过流部件采用耐磨材料(高铬铸铁等耐磨合金、铬刚玉等耐磨陶瓷、聚四氟乙烯等耐磨塑料或耐磨橡胶)制成,使用寿命比通用铸铁闸阀可提高3—8倍,磨损后且更换方便,适用于电力、冶金、建材等行业的排渣、输料管道使用。

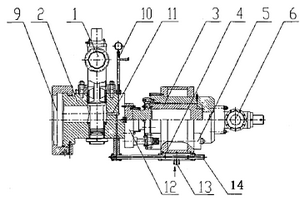

钢管水压试验机充水试压装置 851

 0

本实用新型属于冶金设备大口径的钢管水压试验机充水试压装置。其特征是:充水头(2)前端钢管接合口(9)水平方向有进水通道,进水通道与垂直连接的充水阀(1)管路相连通,充水阀(1)向后高压水通道(11),与压力检测装置(10)和高压水进口(13)相连通;充水头(2)通过充水头与柱塞缸连接板(12)和柱塞缸(3)螺栓连接;柱塞缸(3)连接有驱动油缸(5);柱塞缸(3)外侧底部有高压供水机构(14),高压水进口(13)经高压伸缩管(4)到高压水通道(11)。它工艺性好、可靠性高、容易维护。

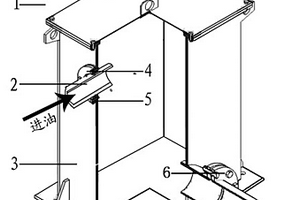

浮动回油装置 718

 0

本实用新型涉及冶金设备领域,特别是浮动开卷机中的浮动回油装置,其特征是:至少包括密封箱体、箱盖、进油法兰、橡胶密封垫、进油管、回油法兰和回油管,回油管经中间配管与稀油润滑站的油箱相连;密封箱体为一焊接结构件,固定在基础上;进油法兰固定在密封箱体的上侧方,进油管与开卷机本体刚性连接,回油法兰固定在密封箱体的正下方,回油法兰连接回油管。它提供了一种结构简单,并确保回油流畅,完全适合浮动开卷机浮动回油工况的浮动回油装置。?

以焦油渣、煤粉为原料结球的方法 1013

 0

本发明公开的以焦油渣、煤粉为原料结球的方法，包括以下步骤：步骤1、将煤粉用筛子过筛，烘干后备用；步骤2、将步骤1所得煤粉与焦油渣混合得到混合料，再加水混匀；步骤3、将步骤2所得加水混匀后的混合料装入模具，用压力机压制成型，烘干即得。本发明的以焦油渣、煤粉为原料结球的方法，通过将废弃焦油渣与煤粉混合并压制成型，得到的试块颗粒强度高，能够满足电石炉入炉要求，可将其用于冶金、电石领域；并且其中含有大量的固定碳和有机组分，具有较高的发热量，也可将其作为燃料，用于发电等领域进行再利用。

利用高钙低硅菱镁矿制备干法打结料的方法 966

 0

本发明公开了一种利用高钙低硅菱镁矿制备干法打结料的方法，充分利用高钙低硅菱镁矿氧化硅含量低氧化钙含量高的特点，通过控制硅酸二钙的生成量，配以氧化铁粉，确保生成要求的铁酸二钙数量。利用铁酸二钙氧化气氛下熔点低、易烧结，还原气氛下分解为游离氧化钙和氧化铁，氧化铁进一步被还原成氧化亚铁，氧化亚铁与氧化镁高温下形成镁铁固溶体，氧化钙、镁铁固溶体出现液相的温度都在1850℃以上，制备了一种低温烧结高温性能非常优异的干法打结料，该干法打结料产品在电炉使用，使用寿命可达85炉次以上，对比试验使用寿命远超过了目前采用的冶金镁砂打结料。

原位自修复石墨烯金属基自润滑复合涂层的制备方法 1140

 0

本发明公开了一种原位自修复石墨烯金属基自润滑复合涂层的制备方法，利用高功率连续激光在预置石墨粉末的金属表面辐照得到大面积的石墨烯膜，将富余的碳源渗入金属基底；在激光原位制备的石墨烯膜上进行人为破坏出现破损区域，再通过热处理工艺研究碳原子的固相扩散和石墨烯二次生长。本发明通过涂层与金属基底冶金结合，膜基结合力强；接触表面是具有超润滑特性的石墨烯薄膜，可提供自润滑的作用；当石墨烯在长时摩擦条件下发生了破损后，金属基底中的碳源可以源源不断析出表面，为减少摩擦提供更加持久性的保障。

巷道掘进工作面临时护顶与锚杆施工一体化装置 879

 0

本发明巷道掘进工作面临时护顶与锚杆施工一体化装置，包括单组支架、伸缩臂、护顶格板及旋挂锚杆钻机机构等。单组支架由两排两节支架单元通过横向伸缩梁连接而成，每节支架单元由顶梁、底座、连接顶梁与底座的立柱及垂直导杆组成，支架单元的底座的前部连接伸缩臂的一端，伸缩臂的另一端连接护顶格板及悬挂立柱。掘进机边掘进，伸缩臂边伸长护顶。通过旋挂锚杆钻机机构施工顶帮锚杆。本发明为巷道掘进提供大范围临时支护、结构简单可靠、有效保护顶锚杆锚索、减少对顶板扰动、满足“一掘多锚”工艺要求、安全性高、半机械化施工锚杆、降低了掘巷成本及人工劳动强度，施工速度提高80％以上，适用于煤矿、冶金矿山、地下工程和隧道工程等领域。

等离子旋转电极雾化制粉设备及方法 865

 0

本发明公开了一种等离子旋转电极雾化制粉设备及方法，涉及粉末冶金技术领域，用以解决现有的等离子旋转电极制粉装置存在电极棒料不连续送进以及旋转速度低，导致制备金属粉料效率低的问题。该设备包括：棒料在棒料输送辊道和推料装置上运动，停留在V型送料板上，通过设置在V型送了板一侧的推料装置，将棒料推入棒料旋转装置内；棒料旋转装置设置在炉体上；一对内拉杆设置在棒料两边，内拉杆的内壁与棒料相接触；内拉杆的外壁部分与空心主轴的内壁接触，且内拉杆的一端外壁与气缸连接；空心主轴一端的内壁依此与内拉杆和外夹头接触；一对外夹头的内壁与棒料相接触；一对V型密封的内壁与棒料接触，且V型密封的外壁与内拉杆的内壁接触。

钢包提升的导向装置及其方法 743

 0

本发明涉及冶金领域，特别是钢包提升的导向装置及其方法，该装置至少包括支架和两个导向轮，支架的两个支撑杆呈直角，两个支撑杆的内侧分别垂直安装有一个导向轮，并与轨道保持10~30mm的间隙；导向轮通过安装在导向轮内孔中的两个轴承与固定轴转动连接；所述的固定轴为偏心结构，固定轴的两端分别通过轴座固定在支架的支撑杆上，其中，一端固定轴伸出轴座外，并在轴座外侧固定安装有外齿轮；外齿轮通过圆螺母和垫圈定位，外齿轮的一侧与扇形内齿轮固定啮合，扇形内齿轮通过螺栓组固定在轴座上。本发明采用导向轮与轨道之间的滚动磨擦，消除原来滑动磨擦可能出现的卡阻现象。

水改油大型模锻压机多主缸压力快速卸荷系统及方法 1054

 0

本发明属于冶金设备技术领域，具体涉及一种水改油大型模锻压机多主缸压力快速卸荷系统及方法。本发明在原有模锻压机上的八个主工作柱塞缸和两个充液罐的基础上，通过增加八个充液阀、四个低压补偿器、卸荷阀块、高压管道和低压管道组成水改油大型模锻压机多主缸压力快速卸荷系统，通过两级动态卸荷的方法，根据主工作柱塞缸里的压力大小动态选择卸荷阀的开启，能够快速平稳无冲击的卸去8个主工作柱塞缸的高压，消除卸荷的噪音，提升了模锻压机运行的快速性和稳定性，提高了模锻压机工作的可靠性。本发明提升了多个主工作柱塞缸压力快速下降的速度，缩短了主工作柱塞缸卸荷时间，有效提高了模锻压机生产效率。

电弧+激光耦合调控的钛-钢梯度结构材料及方法 862

 0

本发明公开的电弧+激光耦合调控的钛‑钢梯度结构材料，包括电弧焊接用过渡层焊丝和激光熔覆用合金粉末；改材料专门用于解决钛‑钢异种结构的制备过程中冶金不相容导致的开裂问题。本发明公开的电弧+激光耦合调控的钛‑钢梯度结构材料的制备方法及一种电弧+激光耦合调控的钛‑钢梯度结构的制备方法。
