全部
▼
热搜：
569
0
本发明涉及钢铁冶金技术领域，尤其涉及一种测定转炉氧枪管道压力损失的系统与方法，适用于测定30‑400t转炉氧枪管道的压力损失。本系统主要包含气体主管路、氧枪支管路、流量调节阀、压力变送器、计算机系统、氧枪和节流头，所述气体主管路中气体进入氧枪支管路后，压力变送器传输信号至计算机系统显示氧枪支管处的压力值P1，气体流经节流头后，节流头上安装的压力变送器显示的压力值P2可以现场读取或者通过计算机系统显示，测定的氧枪管道压力损失值ΔP＝P1‑P2。本发明的优点是实际生产条件下，氧枪喷头入口的滞止压力无法获得，通过压力损失的测定可以获得不同氧枪喷头入口处的滞止压力，有助于评估氧枪供气管路的性能，优化转炉氧枪喷头的设计和氧枪的操作。
751
0
本发明名称为一种熔融态高温物质物理显热回收系统，属于工程热物理领域。解决钢铁厂和有色冶炼厂产生的高温冶金渣的余热回收和资源化利用问题。采用转杯造粒，渣粒抛离转杯后进入水雾空间获得比在空气中飞行大一个数量级的冷却速度。冷却后的渣粒在重力作用下进入粉体换热器，粉体换热器中的冷却水吸收热量后变为带压热水，带压热水进入扩容器转变为中(低)压蒸汽，带动汽轮机和发电机发电。冷却后的渣粒获得95％以上的玻璃相，余热回收率接近83％(另外17％为不可回收的相变热)。本专利在回收热量的同时保证了钢渣水泥品质。
860
0
一种金属包覆材料固/液连铸复合成形设备与工艺方法，属于金属层状复合材料制备技术领域。连铸复合设备由包覆层金属熔化系统和连续铸造复合系统组成。包覆层金属在熔化坩埚中进行熔化后，通过导流管进入复合装置的铸型中在芯材和水冷结晶器的冷却作用下凝固并于芯材复合成一体。采用由冷型段和热型段构成的热冷组合铸型，可精确控制包覆层金属液温度以及包覆层金属与芯材的界面反应，避免生成过厚的界面扩散层和金属间化合物层，提高包覆层金属和界面结合质量。本发明适合于制备包覆层金属致密、厚度均匀、包覆比可调、表面质量与界面冶金结合质量好的高性能金属包覆材料，具有设备简单、流程短、近终形、生产效率高、节能降耗、生产成本低等优点。
812
0
本发明提供一种从硫酸铅渣中回收铅、银的方法，属于湿法冶金技术领域。该方法先将铅渣加入氯化铝溶液进行浸出，使其中的铅、银进入溶液，浸出液用金属铅置换银，银置换后液再用金属铝置换铅，铅置换后液返回继续浸出铅渣。本工艺具有流程短、工序少、能耗成本低等特点，并满足清洁生产的环保要求。
本发明提供了一种无头连铸连轧超深冲用超低碳钢卷铁素体轧制方法和装置，属于冶金轧钢领域。B本发明流程为连铸成坯→高压水除鳞→粗轧机组粗轧→快速冷却(控制相变)→高压水除鳞→精轧机组铁素体轧制(机架间吹扫水)→层冷装置冷却→高速飞剪分卷→卷取机卷取。本发明解决了常规热轧工艺粗轧前加热炉加热温度高、奥氏体区粗轧与铁素体区精轧间待温冷却时间长的难题和以CSP为代表的薄板坯连铸连轧工艺精轧温度、钢卷表面质量和成形性能难稳定控制等难题，具有布置紧凑、投资少、生产效率高、安全可靠、节能环保和降低成本等优势，实现了无头连铸连轧和铁素体轧制生产超深冲用超低碳钢卷。
578
0
本发明公开了一种注塑机螺杆及其制造方法，具体为采用超高速激光熔覆与激光增材制造的复合制造方法。该方法使螺杆的螺槽底面及螺棱整体都同时具有耐磨性和耐腐蚀性，且与基体呈冶金结合，涂层结合力强，不易剥落，使产品寿命延长。本发明所采用的超高速激光熔覆技术可得到稀释率低、热影响区极小的熔覆层，避免了热工艺过程对基体本身抗扭强度、断裂韧性等性能的影响。本发明大大缩短了注塑机螺杆的制造工艺流程，降低了制造成本，同时增加了局部维修的可操作性。
用于修复飞机起落架内壁的梯度材料的激光复合处理方法，属于激光表面改性研究领域，本发明创新点在于采用了梯度功能材料加激光相变硬化的复合处理方式对起落架内壁进行修复。第一层原材料成形厚度0.4～0.6mm,实现了成分过渡，减少了对基体的热损伤；第二层采用同样的方式制备了厚度1.3～1.6mm的合金涂层，该涂层硬度相对第一层较低，在进行机械加工后，随即进行了激光相变硬化处理，使硬度得到了显著提升。本发明不仅使机械加工过程变得容易，还实现了修复区域的功能梯度化，减少了对基体的热损伤，最终在起落架内壁修复区形成无明显缺陷、冶金结合良好、耐磨耐腐蚀的合金涂层。
928
0
本发明公开了一种制备高金刚石含量为30‑70vol.％的金刚石/铝复合材料的制备方法。本技术借鉴粉末冶金和半固态成形工艺特点：首先，将金刚石颗粒和金属铝粉按一定比例(1∶9‑3∶7)配料后进行机械混合；其次，将机械混合的粉体置于一定压力中压缩制成冷压坯料；再次，将冷压坯料在特殊模具系统中加热至液固混熔态(640‑720℃)；然后，将液固混熔态浆料中目标量的液相通过液固分离通道进行定向挤出分离处理；最后，剩余浆料沿热量散失方向逐层凝固并在持续保压中制成致密的金刚石含量达到30‑70vol.％的金刚石/铝复合材料。短流程液固分离技术是实现高致密性、高热导率金刚石/铝复合材料制备的新方法，在降低工业应用成本方面具有重要的现实意义。
1010
0
本发明提出一种天然气单蓄热烧嘴，涉及冶金设备技术领域；蓄热箱两端分设烧嘴砖和集气箱；蓄热箱四周内设隔热纤维和耐火砌筑材料，其中部穿设天然气进气管，其上覆盖隔热纤维和耐火砌筑材料；蓄热箱内设若干蓄热腔，内设蓄热体；烧嘴砖设喷口；烧嘴砖设若干天然气孔，排列成环状；天然气孔连通天然气进气管与喷口；烧嘴砖设若干空气孔，排列成环状，且环绕在天然气孔的外周；空气孔连通蓄热腔与喷口；天然气孔靠近喷口的一端向空气孔侧倾斜，空气孔靠近喷口的一端向天然气孔侧倾斜；天然气进气管的尾端延伸至集气箱并伸出至集气箱的外部；集气箱上设集气箱气口。本发明既解决了掺混问题，又实现了蓄热功能。
595
0
本发明涉及钢铁冶金钢包内衬修砌技术领域，公开了一种钢包工作衬砖的修补方法，包括步骤S1：通过工作衬砖的结构参数以及工作衬砖上对应孔缝的结构参数选取挖补设备；步骤S2：利用挖补设备对孔缝进行预设处理，并将修补填料安装在预设处理后的孔缝中；步骤S3：将修补后的钢包进行烘烤备用。本发明提供的钢包工作衬砖的修补方法，通过选择合适的挖补设备对工作衬砖的孔隙进行处理，利用修补填料对孔隙进行修补并进行烘烤，最大程度上保留了钢包工作衬的整体结构，解决了修补后钢包连续使用寿命问题，同时降低了吨钢耐材损耗，节省了整体耐材消耗，此外该修补方法快速、便捷、节能且环保，在实际使用过程中能够取得良好的效果。
693
0
本发明涉及一种高温液体盛液器系统及其保温方法，属于冶金工业高温液体处理领域，解决了现有技术中无法保证液体在盛液器内不凝固及保温过程的节能问题。本发明的高温液体盛液器系统，包括盛液器、液位探测器和控制器，盛液器壳体夹层内设置多个加热体，各个加热体通过控制器独立控制。安装在盛液器上部的液位探测器测量的液位高低，控制器根据液位的高低控制盛液器壳体上的发热体开启的情况及功率大小，盛液器起到保证液体不凝固和节能的目的。本发明实现了保证高温液体进一步处理之前不凝固以及保温过程的节能。
本发明公开了一种(Ti，W)Cp/Fe原位复合材料双金属定位熔合工艺，包括：将硬质相颗粒(Ti，W)C和活性元素颗粒Cr、Mo、Cu与冷胶混合，制成颗粒后压制成预制块，放置在指定位置；在负压环境下，向预制块浇注熔炼处理好的基体材料钢液，浇注温度为1600～1650℃；浇注完成，凝固后淬火即生成(Ti，W)Cp/Fe原位复合材料。硬质相颗粒(Ti,W)C的质量与基体材料合金钢钢液质量比为5～30％，硬质相颗粒(Ti,W)C与铁基金属液体的密度比为0.9～1.1。本发明通过(Ti,W)C颗粒、活性元素与基体材料的原位熔合，强化了硬质相与基体材料的冶金结合，避免了硬质相脱落分离，增强了颗粒的均匀分布，加强了产品定位增强区域的强度、韧性和耐磨度，改善了产品适应范围和使用寿命，降低工艺难度和生产成本。
678
0
一种料浆法沉积的富铬高温耐蚀涂层的制备方法，将工件预热后，将渗铬浆料涂覆至工件表面，涂覆浆料层厚度为0.1～5mm；然后烘干固化，最后烧结，得到富铬高温耐蚀涂层；其中，渗铬浆料按质量百分比计，包括10～30％的粘接剂、40～60％的渗源、2～10％的活化剂、5～20％的填充剂以及10～30％的稀释剂。本发明料浆法沉积的富铬高温耐蚀涂层及其制备方法可应用于各类碳钢、奥氏体不锈钢以及高温合金等金属部件，尤其适用于大型管道类金属部件、异性金属件和复杂件等，实用性强、应用范围广、渗铬效率高、污染小、厚度适中、与基体冶金结合良好且不易脱落。
591
0
本发明公开了一种无卷气铝‑氮化硼熔体的高效搅拌方法及装置，属于冶金、铸造等材料加工研究领域，本发明采用内壁布有直叶片的变体积石墨坩埚与高速电磁搅拌相结合方式对铝‑氮化硼熔体进行搅拌；利用变体积石墨坩埚，通过减小石墨坩埚的体积，排空石墨坩埚中熔体上部的全部气体，并且在熔体与外界气体完全隔绝的条件下，即没有气体源的条件下，进行熔体的搅拌，进而从根源上避免熔体卷气；利用高速电磁搅拌，在无卷气束缚的情况下，使铝‑氮化硼熔体产生周向高速搅拌运动，利用石墨坩埚内壁上的直叶片，不断地将内部的铝‑氮化硼熔体移到周围、将上部的铝‑氮化硼熔体移到下部，进而阻止氮化硼颗粒的上浮和中央偏聚运动，从而高效率地得到无卷气的氮化硼颗粒均匀分布的铝‑氮化硼熔体，搅拌时间可缩短到2分钟，解决了铝‑氮化硼熔体搅拌中存在的卷气和搅拌效率低技术问题。 1
606
0
本发明公开了一种无卷气铜‑氧化铝半固态浆料的高效搅拌方法及装置，属于冶金、铸造等材料加工研究领域，本发明采用内壁布有直叶片的变体积石墨坩埚与高速电磁搅拌相结合方式对铜‑氧化铝半固态浆料进行搅拌；利用变体积石墨坩埚，通过减小石墨坩埚的体积，排空石墨坩埚中半固态浆料上部的全部气体，并且在半固态浆料与外界气体完全隔绝的条件下，即没有气体源的条件下，进行半固态浆料的搅拌，进而从根源上避免半固态浆料卷气；利用高速电磁搅拌，在无卷气束缚的情况下，使铜‑氧化铝半固态浆料产生周向高速搅拌运动，利用石墨坩埚内壁上的直叶片，不断地将内部的铜‑氧化铝半固态浆料移到周围、将上部的铜‑氧化铝半固态浆料移到下部，进而阻止氧化铝颗粒的上浮和中央偏聚运动，从而高效率地得到无卷气的氧化铝颗粒均匀分布的铜‑氧化铝半固态浆料，搅拌时间可缩短到2分钟，解决了铜‑氧化铝半固态浆料搅拌中存在的卷气和搅拌效率低技术问题。
753
0
本发明公开了一种包裹型铀钼矿沸腾焙烧高效提取铀钼的方法，属化工、冶金领域。所述工艺包括以下步骤：(1)破碎：将包裹型铀钼矿破碎磨矿；(2)沸腾焙烧：用沸腾炉进行沸腾焙烧处理；(3)浸出：焙砂矿冷却后进行硫酸浸出。本发明的一种包裹型铀钼矿沸腾焙烧高效提取铀钼的方法，采用沸腾炉进行沸腾焙烧，物料在沸腾炉内以沸腾状态和热空气进行热量交换，物料升温迅速，加热效率高，可短时间内加速破解矿石中难溶铀、钼矿物的表面结构，强化了低价铀、钼氧化，使铀、钼从难溶状态转化为易溶状态，矿石中铀和钼浸出率分别能达到90％和80％以上，降低了生成本。本发明工艺流程简单，适应性广，处理量大。
724
0
本发明氧化镁与碳以真空微波加热生产金属镁涉及冶金技术领域。采取“以氧化镁与碳为原料”关键技术，以纯度为95?98％的氧化镁∶纯度为85?87％的碳＝1∶0.41?0.7，在真空度为10?1?10?2Pa、微波温度为1150?1350℃条件下，经60?180min煅烧获得纯度为99?99.99％的金属镁。用于生产镁。为利用微波能源新技术、生产科学合理、方法简便易行、获得金属镁产品的纯度高且成本低、效果稳定可靠。
823
0
一种利用金矿尾矿制备CA-Α-SIALON材料的方法,属于陶瓷材料技术领域。工艺为:粉碎、配料、混合球磨、干燥制样、烧结和去除残留碳元素。最终得到主晶相为CA-Α-SIALON,次晶相为SIC的陶瓷粉体。本发明的优点在于:得到纯度较高的CA-Α-SIALON陶瓷粉体,可广泛应用于冶金、化工、电力、能源等工业领域,工艺操作简单,成本低,对实现尾矿的综合利用有很重要的意义。
716
0
本发明公开了一种冶炼设备及冶炼方法，该设备包括：卧式塔底，其限定出熔池，熔池沿水平方向间隔开形成炼钢区和炼铁区，炼铁区沿自下而上依次形成铁水层区、渣层区和焦炭层区，炼钢区通过铁水出口与铁水层区相连通；终还原塔，其下端与炼铁区的顶端相连，且顶部设有第一精矿喷嘴；氧气喷枪，其从卧式塔底上端嵌入炼钢区；第一烟道，其底端与炼铁区的顶端相连；预还原塔，上端与第一烟道的上端相连，且顶部设有第二精矿喷嘴；第二烟道，其下端与预还原塔腔的下端相连；干燥塔，其上端与第二烟道的上端相连，且顶部设有湿铁矿砂入口；以及第三烟道，其下端与干燥塔的下端相连。该设备可以显著提高钢铁冶金效率，并实现清洁生产。
903
0
一种高炉料罐状态监测系统及方法，属于冶金业高炉上料控制技术领域。在高炉料罐底部安装加速度传感器，通过信号转换器转换成可编程控制器接受的标准模拟量信号，经过可编程控制器的量程转换处理，得到管道外壁的振动值。通过对管道外壁的振动值的变化和料罐状态的判断，使用可编程控制器程序处理，得到高炉料罐料空信号。这种监测系统替代了通过核仪表检测料罐料空系统，优点在于更加安全环保，无辐射，对人体没有任何伤害。
839
0
本发明属于湿法冶金领域，具体涉及含钙镁氯化亚铁溶液制备颜料级Fe2O3的方法。主要包括以下步骤：将含钙镁的氯化亚铁溶液调节pH值3.0～6.0后过滤除杂质，将过滤后含钙镁的氯化亚铁溶液的浓度调节至100～200g/L，浓缩(稀释)液经喷雾干燥得到含1～2个结晶水的氯化亚铁干粉；干粉经过煅烧、洗涤、干燥后得到具有颜料性能的Fe2O3产品。
859
0
一种制备高矫顽力各向异性纳米晶钕铁硼永磁体的方法，属于磁性材料技术领域。本发明采用放电等离子烧结技术，将NdFeB粉和TbH3纳米粉的混合料经热压热变形制得各向异性NdFeB磁体，后经热处理获得一种高矫顽力的各向异性纳米晶NdFeB磁体。当TbHx的添加量为0.7wt.％时，热变形磁体经650℃退火后，相较于同温度下未经掺杂热变形磁体的矫顽力提高53.3％，剩磁降低2.2％。与传统粉末冶金工艺相比，有Tb添加量少、矫顽力提高明显、剩磁损害小的优势。而且利用放电等离子烧结制备的热变形纳米晶NdFeB磁体在矫顽力、热稳定性能、耐腐蚀性能以及力学性能方面也有提高。
795
0
钛合金烟筒，适用于各类发电、化工冶金、水泥窑、供热等领域，抵抗脱硝脱硫后的强腐蚀性烟气，将钛合金的厚度设计为2毫米，采用拼接和焊接技术，进行钛片斜边切摸与普通碳钢焊接在一起，既能保证钛合金的特性，又能降低成本，根据需要可设计生产各种尺寸，具有较大的经济效益，本产品经过一系列的弯曲测试、剪切测试、拉伸测试，高质量保障，良好的抗震性、耐久性、无限的操作温度、直径小且排气阻力小、简单的生产过程、安全的工作系统、质量控制优良、最低的维修成本，具有极大的社会效益。具体实施方式：采用拼接工艺，斜边切磨钛片，与碳钢焊接在一起。
本发明提供一种(2?乙基己基)(2, 4, 4’?三甲基戊基)次膦酸的合成方法，属于湿法冶金技术领域。该方法包括2?乙基?1?己烯与次磷酸钠或次磷酸发生自由基加成反应，合成单(2?乙基己基)次膦酸中间体，再与二异丁烯反应，生成(2?乙基己基)(2, 4, 4’?三甲基戊基)次膦酸；或二异丁烯与次磷酸钠或次磷酸先发生自由基加成反应，合成单(2, 4, 4’?三甲基戊基)次膦酸中间体，再与2?乙基?1?己烯反应，生成目标化合物。本发明的萃取剂次膦酸对重稀土离子的反萃酸度低于P507，饱和萃取容量高于Cyanex?272，萃取达平衡时间短于P227，且反应条件温和，易于实施，副反应少，产物纯化简单，适合规模化大生产。
891
0
一种铁水包提钒方法，属于钢铁冶金技术领域。采用铁水包作为铁水提钒容器，在铁水包上方增设高位料仓和铁水搅拌装置，提钒剂通过高位料仓加入铁水中，搅拌装置为插入铁水中的带有4个叶片的搅拌桨，通过搅拌桨旋转使提钒剂和铁水充分混合，提钒冶炼便开始进行，通过料仓加入的提钒剂开始与铁水中的钒发生氧化反应，钒元素被氧化为三氧化二钒或五氧化二钒，进入顶渣并与顶渣中的氧化铁等结合成复杂氧化物，实现铁水中的钒元素转移并形成钒渣，然后进行铁水包的扒渣操作，把钒渣扒入渣斗中，整个提钒过程就结束了。优点在于，实现工业化的高效率、低成本、快节奏的铁水提钒生产。
997
0
本发明涉及一种浇注钢锭用保护装置，用于冶金行业铸造钢锭的浇注过程。它包括吹气环、保护箱、保护箱内衬和密封圈，吹气环固定在中注管上沿，保护箱固定在吹气环上沿，吹气环与中注管、保护箱与吹气环之间均使用密封圈进行密封。吹气环内腔为圆或椭圆环形，其外侧与氩气导入管连接，内侧均匀分布圆柱状出气孔，可以使氩气通过吹气环均匀的进入保护箱与中注管围成的空间内。保护箱中下部呈圆锥筒状，上部呈直筒状，可以使腔内氩气高速向上喷出保护箱上端口，从而有效阻止空气进入中注管，避免钢液的二次氧化，提高钢锭质量。
896
0

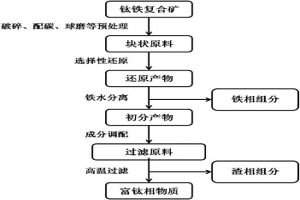

本发明主要属于有色金属冶金领域，具体涉及一种以钛铁复合矿为原料提取铁、钛的方法及过滤设备。所述方法将钛铁复合矿原料中配入含碳还原剂，均匀混合后，在氩气或空气气氛下升至高温还原，使其中的铁组分还原成金属铁，钛组分则转化为碳氧化钛和碳氮氧化钛中一种或两种。铁水由于比重较高沉积于下方可直接分离，弥散分布着碳氧化钛、碳氮氧化钛颗粒的渣相经调配组成后，在高温下经过滤网过滤分离，最终获得品位高于95%的碳（氮）氧化钛产品。同时本发明还提供了适用于上述方法的过滤装置，该设备具有高熔点低活性的多孔层状过滤材料。
645
0

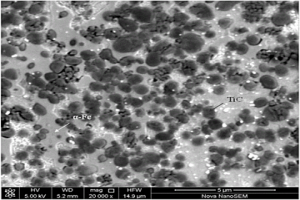

本发明提供了一种铁基复合涂层的制备方法，包括以下步骤：A)对铁基金属表面进行预处理；B)在预处理后的铁基金属表面预置反应前驱体粉末涂层，所述前驱体粉末涂层中包括钛铁粉与石墨粉；C)将所述反应前驱体粉末涂层进行感应熔覆，冷却后得到铁基复合涂层。在铁基复合涂层制备过程中，原位合成了碳化钛增强相，且增强相与铁基体相容性好、界面纯净、分布均匀、颗粒细小，平均粒径小于1μm；涂层硬度范围720～920HV0.2，平均弹性模量约为240GPa，涂层与基体之间形成冶金结合，涂层内部组织致密，无裂纹、孔隙等缺陷，且复合涂层具有优异的耐磨性。
810
0
本发明涉及一种钒钛磁铁矿综合利用的方法,属于冶金行业中直接还原炼铁新工艺领域。为解决钒钛磁铁矿中铁、钒、钛利用程度偏低,同时,传统工艺由于存在烧结过程,整体冶炼过程的综合能耗较高,环境污染严重的问题。本发明提供一种将钒钛磁铁矿造块,用转底炉高温还原熔分生产高钛渣和珠铁的方法。技术方案包括钒钛磁铁矿造球、转底炉高温还原、磁选分离,转底炉高温还原直接产出高钛渣和珠铁。应用本方法处理钒钛磁铁矿,不仅可以有效解决钛、钒资源的回收问题,还可以得到质量合格的供电炉炼钢的珠铁,充分利用了钒钛磁铁矿中的铁、钒、钛等有价元素。
中冶有色为您提供最新的北京北京有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月13日 ~ 15日
2024年08月16日 ~ 18日
2024年08月30日 ~ 09月01日
2024年09月20日 ~ 22日
2024年11月01日 ~ 04日
