北京有色金属材料制备及加工技术理论与应用

高界面结合强度铜/铝复合材料的成形方法 717

 0

本发明公开了一种高界面结合强度铜/铝复合材料的成形方法，属于金属层状复合材料制备技术领域。该成形方法对铜板和铝板的待复合表面进行加工，获得宏观的凹凸不平的待复合表面，并采用百叶片等对待复合表面进行打磨处理，打磨形成的条纹方向垂直于轧向，然后将铜板和铝板进行上下叠合或左右并排对接获得铜/铝组坯，接着进行单道次低压下量冷轧预复合，再进行高温短时加热，最后进行单道次热轧终复合，获得高界面结合强度的铜/铝复合材料。本发明的优点是，生产铜/铝复合材料所需轧机的能力要求低、工艺简单、生产成本低，可以获得非平直人工结构的宏观复合界面以及颗粒钉扎结构的微观复合界面，界面结合强度大于等于90MPa，而且适用的铜/铝复合材料的范围广，易于工业推广。

自交联形状记忆杜仲胶复合材料及其制备方法和应用 1175

 0

本发明涉及形状记忆材料制备技术领域，具体涉及一种自交联形状记忆杜仲胶复合材料及其制备方法和应用。所述自交联形状记忆杜仲胶复合材料的制备方法，包括：(1)在有机溶剂及催化剂的存在下，利用过氧化物对杜仲胶的碳碳双键进行环氧化反应，得到产物A；(2)在酸性条件下，所述产物A在正硅酸酯类交联剂、去离子水的作用下发生开环及自交联反应，得到复合材料。采用该方法得到的自交联形状记忆杜仲胶复合材料具有无毒无害、绿色环保的优点，且形状记忆转变温度可调控。所述自交联形状记忆杜仲胶复合材料在生物领域、智能传感领域等方面具有重要应用前景。

带匹配层的压电复合材料高频换能器 841

 0

本发明涉及一种带匹配层的压电复合材料高频换能器。该换能器包括一压电复合材料层以及贴覆该压电复合材料层的匹配层；所述匹配层包含铝粉；所述压电复合材料层和所述匹配层的两个谐振频率相互靠近并耦合。所述匹配层还包含环氧树脂、韧化剂和固化剂，其中铝粉作为填料，环氧树脂、韧化剂、固化剂作为基体。通过调节匹配层的厚度和声阻抗，使两个谐振频率相互靠近并耦合，匹配层的厚度优选为1/4声波波长，匹配层中铝粉的质量分数优选为45％。本发明通过在压电陶瓷复合材料上添加匹配层，并使其产生多模态耦合，能够有效的拓展高频换能器的带宽。

耐高温高强氧化铝纤维增强复合材料及其制备方法 1153

 0

本发明涉及一种耐高温高强氧化铝纤维增强复合材料及其制备方法，本发明以二维布铺层、2.5D编织或正交三向编织的连续氧化铝纤维预制体为增强体，以二氧化硅和氧化铝混合均匀的双纳米复合浸渍液制备基体，通过真空压力浸渍、微正压中低温预固化、微正压固化、气氛程序升温分段热处理的步骤，最终得到的氧化铝纤维增强复合材料，复合材料中二氧化硅和氧化铝的质量比为19:1～12:8，氧化铝纤维的体积含量为30～60％，制备得到的复合材料具有的耐高温性能和高温力学性能，且材料致密度高，材料室温拉伸强度达到310±30MPa，1100℃拉伸强达到135±20MPa,1200℃拉伸强度达到90±10MPa，相比于同类石英纤维增强二氧化硅氧化物/氧化物复合材料的性能提高4～5倍。

用于复合材料的改性连接材料和连接方法 706

 0

本发明提供了复合材料的一种低温连接解决方案，其通过添加不同填料，实现了低温连接，并改善了胶粘剂的性能，进而提高了复合材料的连接性能。根据本发明，向粘结剂中分别添加Mo粉，Nb粉和Ta粉制备三种不同的粘结剂，用其连接碳纤维增强碳复合材料与自身以及碳纤维增强碳复合材料与碳纤维增强碳-碳化硅双基复合材料，从而获得了在低温下连接、高温下服役且满足工程应用的连接件。

钼基多酸/聚苯胺/氧化石墨烯三元复合材料及其制备方法和用途 927

 0

本发明提供了一种钼基多酸/聚苯胺/氧化石墨烯三元复合材料及其制备方法和在电化学超级电容器上的应用。本发明采用原位合成方法制备氧化石墨烯/聚苯胺阵列，将其分散于水中后向其中加入钼基多酸，通过静电组装制备钼基多酸/聚苯胺/氧化石墨烯三元复合材料。本发明实现了多酸导电聚合物以及氧化石墨烯多元材料的有序组装，拓展了多酸基复合材料的电化学应用领域。所制得的三元复合材料在纳米级别可控，同时利用氧化石墨烯/聚苯胺阵列上的聚苯胺与多酸的静电作用，实现了多酸的固载化。通过调节多酸的种类，可以得到一系列不同的三元复合材料，作为电极材料，应用于电化学超级电容器中。

氧化铜-金纳米复合材料、其制备方法及其用途 1016

 0

本发明提供了一种氧化铜-金纳米复合材料、其制备方法及其用途，所述氧化铜-金纳米复合材料是通过将金纳米颗粒均匀分散在氧化铜纳米片上得到的。本发明所述氧化铜-金纳米复合材料的制备方法为：向金纳米颗粒的水溶液中任选地加入巯基聚乙二醇，随后加入氧化铜纳米片，依靠静电力相互作用和纳米片的吸附作用，自组装得到氧化铜-金纳米复合材料。本发明制备工艺简单，可操作性强，对设备的要求较低，并且本发明制备的氧化铜-金纳米复合材料具有高的催化活性，可显著提高有机染料亚甲基蓝的降解速率，缩短完全降解所需的时间，具有高效催化降解有机染料的能力。

阻燃改性碳纤维预浸料和复合材料制品 935

 0

本发明涉及一种阻燃改性碳纤维树脂预浸料和高阻燃复合材料制品，发展了一种应用于碳纤维增强叠层树脂基复合材料后可形成具有层间燃烧阻隔作用的阻燃性薄膜，薄膜由具有一定厚度并且由可热溶于树脂的热塑性增韧剂和均匀分散其中的阻燃剂和/或纳米粒子组成，并与常规碳纤维树脂预浸料制备了阻燃改性的碳纤维树脂预浸料。这种预浸料在制备成复合材料后，层间形成连续的燃烧阻隔层并扩散到碳纤维含量高的层内，起协同阻隔作用，因此起到了良好的阻燃作用，UL94垂直燃烧法表明阻燃级别可达V0级以上，燃烧时无烟雾溢出，而未改性复合材料无阻燃级别且产生大量烟雾，并且阻隔层具有双连续复相结构可提高复合材料的韧性。

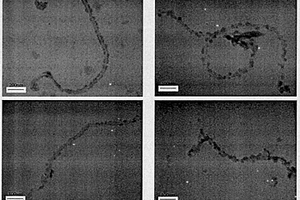

二氧化铈/多壁碳纳米管复合材料 1013

 0

一种二氧化铈/多壁碳纳米管复合材料，属于碳纳米管复合材料 制备领域。特征在于以铈盐和多壁碳纳米管(MWCNTs)为原料，在表 面活性剂和碱的作用下，在多壁碳纳米管表面包覆二氧化铈(CeO2)纳 米粒子，得到CeO2/MWCNTs复合材料。本发明的优点在于作为一种 制备金属氧化物/碳纳米管复合材料的通用方法，可用于很多种金属 元素氧化物/碳纳米管复合材料的制备，其制备工艺简单，原材料价 格低廉，无毒无害，反应温度适中，能耗低。

模拟树脂基复合材料单面热损伤的测试系统 725

 0

本发明提供一种模拟树脂基复合材料单面热损伤的测试系统，属于复合材料测试技术领域，该测试系统由气流加载机构、气流处理机构、密闭夹持机构、检测单元以及数据采集器构成，气流加载机构用以输送惰性气体；气流处理机构输入端与气流加载机构输出端连接以实现惰性气体加热或制冷；密闭夹持机构输入端与气流处理机构输出端连接以固定试样并形成密闭环境。本发明系统可对树脂基复合材料进行定量高/低温热损伤、定量单面和局部气流热损伤、单面冷热循环/冷热冲击损伤，还能精确测量树脂基复合材料为温度、应变、导热系数等参量的动态变化，系统结构简便，运行稳定可靠，对温度和热流都有很好的控制效果。

生物质基复合材料的制备方法 938

 0

本发明公开了一种生物质基复合材料的制备方法。本发明将带有丰富官能团的木质素磺酸钠、锌盐和2‑甲基咪唑基单体在溶剂中混合搅拌可制备生物质基复合材料即木质素磺酸钠/ZIF‑8复合材料。本发明的优点是利用木质素磺酸钠较强的亲水性和负电性可与锌盐配位络合进而与2‑甲基咪唑单体反应，所制备的木质素磺酸钠/ZIF‑8复合材料改善了ZIF‑8材料在水中的分散性减少团聚，可用于吸附分离水中污染物。

预测可折叠复合材料豆荚杆极限卷曲半径的方法 691

 0

一种预测可折叠复合材料豆荚杆极限卷曲半径的方法，该方法有四大步骤：步骤一、定义可折叠复合材料豆荚杆几何形状与尺寸，确定各个几何参数之间关系的数学表达式；步骤二、根据经典层合板理论和层合板中应力分量坐标转化方程，层合板中主方向最大应力；步骤三、使用最大应力准则求解可折叠复合材料豆荚杆在折叠过程中的极限卷曲半径；本发明方便高效，仅通过确定组分材料性能参数和几何参数便可方便快捷地预测可折叠复合材料豆荚杆的极限卷曲半径。

氧化物/氧化物复合材料表面环境障涂层的制备方法 973

 0

本发明属于陶瓷基复合材料防护涂层制备技术领域，具体涉及一种氧化物/氧化物复合材料表面环境障涂层的制备方法。所述的防护涂层由两层构成：底层为氧化钇涂层，面层为氧化钇、硅酸钇和钇铝石榴石组成的混合层。底层采用高能等离子喷涂的方法制备，面层采用低压等离子的方法制备。本发明中的防护涂层具有与基体热匹配度高、界面兼容性能好、表面硬度和抗高温水汽腐蚀性能优异等优势，可有效解决氧化物陶瓷基复合材料防护涂层热冲击寿命低，以及抗熔盐腐蚀、外来颗粒物损伤、液态水渗入能力不足的难题；本发明方法具有沉积效率高、成本低、涂层均匀性好等优点，可实现氧化物纤维增强氧化物复合材料构件表面环境障涂层的快速和低成本制造。

正极复合材料及其制备方法、正极和锂电池 1069

 0

本发明涉及锂电池技术领域，具体而言，涉及一种正极复合材料及其制备方法、正极和锂电池。正极复合材料包括沿ac面择优取向生长的磷酸铁锂纳米片及其包覆的三元正极材料。该正极材料具备高比能、高化学稳定性和热安全性。本发明还提供了上述正极复合材料的制备方法、包括该正极复合材料的正极和锂电池。

碳包覆碳化镍的纳米复合材料及其制备方法和应用 1049

 0

本发明提供一种碳包覆碳化镍的纳米复合材料，包括含具有壳层和内核的核壳结构，壳层为掺杂氧和氮的石墨化碳层，内核为碳化镍纳米颗粒，其中以纳米复合材料的总质量为基准，氮含量为12％～28％，且氮和氧的含量比为1:1～3:1。该纳米复合材料采用热解金属盐前驱体的方法，通过对反应条件和参数的控制，可实现掺杂元素可控的碳包覆碳化镍新型纳米复合材料的绿色、简易、低成本制备，所得材料在催化加氢反应或电催化反应等具有良好的应用前景。

碱化氮化碳/细菌纤维素复合材料及其制备方法 1057

 0

本申请提供了一种碱化氮化碳/细菌纤维素复合材料及其制备方法，涉及功能材料技术领域，具体而言，制备碱化氮化碳粉末：以尿素为前驱体，与氢氧化钾高温煅烧，即得。制备可塑形碱化氮化碳/细菌纤维素复合材料：将细菌纤维素用碱液搅拌成凝胶状态，加入碱化氮化碳粉末，搅拌均匀，放入到赋形装置中，加入酸性凝固液，塑形呈稳定状态，即得。本申请的制备方法简单高效，制备出的碱化氮化碳对Sr²⁺和Co²⁺具有显著的吸附效果。制备出的碱化氮化碳/细菌纤维素复合材料均对Sr²⁺和Co²⁺吸附能力强，形态牢固稳定，易于回收，避免二次污染。细菌纤维素的再塑形过程，又使其可以根据实际应用要求人工调控其形态，拓展了细菌纤维素基复合材料的应用前景。

复合材料及其制备方法、应用 850

 0

本申请公开了一种复合材料及其制备方法和应用，复合材料包括钙钛矿量子点和树脂固化聚合物，钙钛矿量子点嵌入树脂固化聚合物中；树脂固化聚合物由树脂经过固化反应得到。本申请将钙钛矿量子点前驱体与环氧树脂或有机硅树脂混合，然后封装mini‑LED芯片，原位制备钙钛矿量子点/聚合物复合材料。该复合材料可以实现对芯片的封装保护，还可以将量子点应用在液晶显示领域，不改变已有的封装工艺，节省量子点的使用量，获得高色域的显示效果。

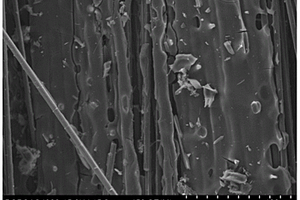

短切碳纤维增强硅酸铝类陶瓷基复合材料及其制备方法 837

 0

本发明提供一种短切碳纤维增强硅酸铝类陶瓷基复合材料及其制备方法，复合材料的制备原料包括质量比为100：(5‑20)：(1‑15)的陶瓷先驱体胶液、短切碳纤维、水；陶瓷先驱体胶液包括质量比为100：(0.1‑0.8)的陶瓷先驱体和固化剂；陶瓷先驱体包括质量比为100：(50‑150)：(1‑10)：(1‑20)的钾水玻璃、偏高岭土、硅溶胶和水。该短切碳纤维增强硅酸铝类陶瓷基复合材料及其制备方法，采用短切碳纤维增强硅酸铝陶瓷基体，通过配方设计及对制备方法的改进，将短切碳纤维均匀分散在硅酸铝陶瓷基体中，获得的复合材料具有较高的机械强度、韧性和隔热性能，在航空、航天等高技术热防护领域有很高的应用价值。

碳纤维复合材料桁架肋及其制备方法 932

 0

本发明公开了一种碳纤维复合材料桁架肋及其制备方法，该碳纤维复合材料桁架肋为镂空网格状、长条板状结构，碳纤维复合材料桁架肋的外围为周向筋，内部设置有若干个内支撑筋和若干个过渡筋；周向筋为一矩形空腔结构；若干个内支撑筋在周向筋的矩形空腔结内呈+45°、‑45°、+45°、‑45°···交替设置，形成若干个网格；两个相邻内支撑筋之间通过过渡筋连接；其中，过渡筋与周向筋相接合。本发明旨在解决层合板肋、蜂窝夹层肋等常规复合材料结构不能达到航天器太阳翼阵面支撑骨架大尺寸、薄壁厚、轻量化、高承载要求的难题。

耐高温复合材料防护涂层及其制备方法 772

 0

本发明涉及一种耐高温复合材料防护涂层及其制备方法，属于防护涂层制备技术领域。本发明的耐高温复合材料防护涂层制备工艺简单，热防护性能优异，多机制协同复合材料防护涂层的防热能力优于同等厚度的单一低热导率防热涂层，同等热防护能力下，多机制协同复合材料防护涂层的厚度更薄，可用于弹箭船机等飞行器结构热防护，提高其热防护能力，同时在民用领域也有着潜在的广泛应用前景。

具有化学界面结合及交联结构的尼龙/碳纤维复合材料 1111

 0

具有化学界面结合及交联结构的尼龙/碳纤维复合材料涉及短切碳纤维表面改性技术与聚合物辐照加工技术，主要应用于制备高强度聚合物复合材料及其制件领域，以期能够达到大幅改善制件力学性能的目的。该材料设计的特征在于，在乙醇‑水溶液中加入由乙烯基硅烷偶联剂、交联助剂与聚氧乙烯醚表面活性剂构成的混合改性剂，利用表面接枝与包覆改性方法，在酸化短切碳纤维液含量10‑20wt％的液相中对其进行改性后，收集改性产物，与尼龙熔融共混制备成负载有10‑60wt％短切碳纤维的复合材料，在材料加工成制件后，使用高能电子束辐照10‑100kGy促使材料交联。由此方法制备得到的尼龙/碳纤维复合材料制件具有良好的力学强度和冲击韧性，尤其适合作为高强度结构制件使用。

基于高周波无胶压密技术的电热复合材料 949

 0

本发明涉及一种基于高周波无胶压密技术的电热复合材料，其特征在于，所述电热复合材料自上而下依次包括第一压密木层、第一热塑性树脂膜层、电热层、第二热塑性树脂膜层以及第二压密木层；其中，第一压密木层和第二压密木层均通过高周波加热压密制成，随后将第一压密木层、第一热塑性树脂膜层、电热层、第二热塑性树脂膜层以及第二压密木层沿受力方向依次层叠放置后通过高周波二次加热压密，冷却降温，即得所述电热复合材料。该电热复合材料强度高、韧性大，还具有锁水性能、发热性能、抗压抗剪切性能和防腐耐磨性能。

具有高的层间强度的碳纤维增强铝复合材料的制备方法 748

 0

本发明公开了一种具有高的层间强度的碳纤维增强铝复合材料的制备方法，包括如下步骤：将纳米Si粉分散于有机溶剂中，配制成纳米Si悬浮液；将所述纳米Si悬浮液涂覆于碳纤维增强体表面，干燥，得纳米Si粉涂覆碳纤维增强体；将所述纳米Si粉涂覆碳纤维增强体固定成板状纤维束，得纤维预制体；将所述纤维预制体于模具中，在保护气体氛围下，预热，加入铝金属的熔炼液，在40‑70MPa压力和750‑1000℃温度的条件下反应，再降温至室温，得具有原位自生SiC晶须的所述具有高的层间强度的碳纤维增强铝复合材料。该方法在形成碳纤维增强铝复合材料的过程中原位自生成SiC晶须，极大的提高了碳纤维增强铝复合材料层间强度。

薄壁大面积异型复合材料壳体低变形加工方法 694

 0

本发明涉及一种薄壁大面积异型复合材料壳体低变形加工方法，提出了一种薄壁大面积异型复合材料壳体测量方法，设计了一套内支撑工装，提出了采用应力分割槽和优化刀路轨迹规划来释放残余应力的工艺方法，解决了薄壁大面积异型复合材料壳体难测量和变形大问题，经实际运用验证表明，应用此方法可以实现薄壁大面积异型复合材料壳体低变形加工，为其他类似薄壁壳体的低变形加工提供了基础研究经验。

相变复合材料、其制备方法及应用 731

 0

本发明涉及一种相变复合材料，其包含：A)30-65％的相变材料，其为熔点为25-45℃的低熔点石蜡和/或十二烷醇；B)25-45％的载体材料，其为高密度聚乙烯和/或乙烯-醋酸乙烯酯共聚物；C)5-15％的无机填料，其为多孔物质并选自膨胀珍珠岩和膨胀石墨中的一种或两种；D)1-10％的导热增强剂；以及E)1-10％的阻燃剂。该复合材料相变温度适宜，与建筑环境温度相匹配，相变潜热大，保温隔热性能优异，防火阻燃，容易加工，相变材料渗漏大大降低。本发明还涉及制备所述相变复合材料的方法，包含所述相变复合材料的保温砂浆以及利用该砂浆对墙体进行保温的方法。

纳米银/PMMA义齿基托复合材料的制备方法 1152

 0

本发明属于义齿用复合材料技术领域，尤其涉及一种纳米银/PMMA义齿基托复合材料的制备方法。本发明使用与甲基丙烯酸甲酯的化学结构相似、可以相互溶解的两亲性有机溶剂，利用其亲水性和亲酯性特点，先将纳米银均匀分散到两亲性有机溶剂中，再分散到甲基丙烯酸甲酯中，之后与甲基丙烯酸甲酯的均聚粉或共聚粉混合，使得纳米银在基托的复合材料中有良好的分散性，减少基托中气泡的产生，还具有良好的机械性能、美观性能和生物安全性能，在降低纳米银的实际添加量的同时提高了复合材料的抗菌效果和抗老化性，能够抑制白色念珠菌、大肠杆菌、变异链球菌等口腔常见菌的增殖，具备高效持久的抗菌性能，具有较大的临床应用潜力。

聚合物基纳米复合材料及基于其的滤光片 741

 0

本申请公开了一种聚合物基纳米复合材料及基于其的滤光片，所述聚合物基纳米复合材料的组分包括聚合物基质和半导体材料；所述聚合物基纳米复合材料在至少一个波长范围内光平均透过率大于90％，至少在一个截止范围内的截止深度小于OD2。所述基于聚合物基纳米复合材料的滤光片具有截止陡度大、峰值透过率高(＞90％)、截止深度大的优点，可以实现透过波长和透过光强度连续可调，通过原位制备的方式获得，制备工艺简单，对设备的要求低，原料价格低廉，生产成本低，稳定性好、厚度薄(20μm)、柔韧性好，有利于实现器件的轻量化、小型化、柔性加工，便于集成。

碳纳米管/聚丙烯复合材料制备方法 903

 0

本发明涉及将碳纳米管直接加入丙烯聚合体系来制备碳纳米管/聚丙烯复合材料的方法，包括(1)将碳纳米管加入浓硫酸和浓硝酸的混合液体中，60～150℃反应3～5h，冷却到室温，所得固体物60～100℃干燥2～5h；(2)将酸化处理的碳纳米管分散成悬浮液，加入硅烷、钛酸酯，40～100℃处理1～5小时，过滤、洗涤，60～100℃干燥2～5h；(3)制备改性碳纳米管悬浮液；(4)丙烯原位聚合。本发明方法实现了碳纳米管在聚丙烯基体的均匀分散，提高了复合材料的物理性能及导电性能。同时可根据复合材料的性能需要调节碳纳米管含量，制备高性能碳纳米管/聚丙烯复合材料。

铝基复合材料及其制备方法 879

 0

本发明涉及一种铝基复合材料的制备方法，包括以下步骤：提供至少一增强相材料层与一铝层；将所述至少一增强相材料层设置在所述铝层的至少一表面，形成一第一复合结构；轧制所述第一复合结构形成第二复合结构；反复折叠‑轧制所述第二复合结构形成所述铝基复合材料。另外，本发明还涉及一种采用所述铝基复合材料的制备方法形成的铝基复合材料。

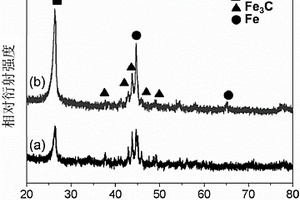

碳包覆铁及碳化铁纳米复合材料及其制备方法 988

 0

提供一种碳包覆铁及碳化铁纳米复合材料的方法，包括如下步骤：S1，将柠檬酸配位铁或乙二胺四乙酸配位铁中的一种或多种与二氰二胺、三聚氰胺中的一种或多种混合后形成第一前驱体；S2，在惰性气氛或还原气氛下第一次高温热解所述第一前驱体得到初级复合材料；S3，将所述初级复合材料与二氰二胺、三聚氰胺或六亚甲基四胺中的一种或多种混合形成第二前驱体；S4，在惰性气氛下或还原气氛下第二次高温热解所述第二前驱体；其中，第一次高温热解的温度高于第二次高温热解的温度。本发明利用常见、廉价的有机酸的配位作用以及氰胺化合物的辅助作用，有效减少了低效率的氰胺化合物的使用量，避免了碳纳米管包覆金属副产物的产生。利用二次低温热解的方式有效修复了复合材料的缺陷。
