有色金属湿法冶金技术理论与应用

处理硼铁矿的系统 909

 0

本实用新型公开了处理硼铁矿的系统，包括：造球装置，其具有硼铁精矿入口、粘结剂入口和生球团出口；焙烧装置，其具有生球团入口和氧化球团出口；气基竖炉，其内由上至下依次为预热段、中温预还原段和高温还原段，预热段具有氧化球团入口和炉顶气出口，高温还原段具有金属化球团出口和还原气入口；水冷装置，其内具有第一冷却腔室、第二冷却腔室和第三冷却腔室，第一冷却腔室具有金属化球团入口，第三冷却腔室具有冷却金属化球团出口；磨矿磁选装置，其具有冷却金属化球团入口、金属铁粉出口和富硼尾矿出口。该系统可以实现硼铁矿中B2O3与铁的综合回收利用，制备得到高品位、高活性的B2O3，且冶炼工艺节能效果明显，具有显著的环境效益。

电解锌工艺中进行高效压滤的装置 1047

 0

本实用新型公开了一种电解锌工艺中进行高效压滤的装置，进管分支一经三通旋塞和离心泵连接出管，分支二经另一台离心泵和另一个三通旋塞连接出管；两离心泵由同一电机驱动，两三通旋塞均设有齿轮带动阀芯旋转，两个三通旋塞的齿轮相互啮合并有主动齿轮带动其一实现旋转切换，两个三通旋塞经中联管上下联通；进管连接锌溶液流槽，流槽具有倒锥形的底部结构；两压滤机并联后连接出管，并联的两支路上均设有控制阀。本实用新型通过单动力齿轮联动行程，精确进行快捷切换操控，实现了两台离心泵的串、并联便捷切换操作，极大提高了电解锌工艺中的压滤效率，具有结构简单，操作简单且不易出错的特点；流槽的锥底有利于锌溶液及矿渣的输出。

熔炼设备 903

 0

熔炼设备，包括炉底座、炉缸、炉腹、炉腰、炉身、炉喉及料钟调控阀，熔炼设备按照以上顺序从底向上依次衔接在一起；熔炼设备的最底端设置有炉底座，炉底座上端设置有炉缸，炉缸两侧分别设置有出铁口和出渣口，炉缸的上端设置有炉腹，炉缸和炉腹之间设置有热风咀，炉腹的两侧设置有热风管，热风管的另一侧设置有鼓风机，鼓风机与数控系统相连接，热风管与鼓风机相连接，炉腹的顶端设置有炉体支架，炉腹上端设置有炉腰，炉腰的上端设置有炉身，炉身的顶端设置有炉喉；鼓风机采用同步电动鼓风机，此鼓风机启动方便，易于维护，投资少；熔炉的整体结构工艺简单，生产量大，劳动生产效率高，能耗低。

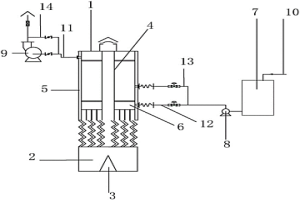

盐酸炉增产蒸汽的装置 879

 0

一种盐酸炉增产蒸汽的装置，包括盐酸炉，所述盐酸炉包括炉身、炉底及炉底上的高纯石英灯头，所述炉身上端内部设有导流管，所述导流管与所述炉身的炉壁之间形成锅炉，所述锅炉通过冷凝水管与热水槽连通，所述锅炉与所述热水槽之间设有水泵，所述热水槽通过冷凝水管与甲基异丁基酮生产装置的蒸汽冷凝水管连通，甲基异丁基酮生产装置的蒸汽冷凝水通过水泵加压的方式被输送至锅炉内，在锅炉内吸收炉底产生的热量，进而产生水蒸气，这一过程既节省了水资源又提高了热量的回收，因此，适合大多数盐酸生产企业的操作。

用锌片置换镉的装置 957

 0

本实用新型公开了一种用锌片置换镉的装置，包括多级置换槽（1），置换槽（1）内吊挂锌片，其特征在于：单级置换槽内设置一个搅拌提升室（2），搅拌提升室（2）底部为夹层（6），夹层（6）上部设开孔（3），开孔（3）上设有搅拌桨叶（4），夹层（6）与上一级置换槽的溢流溶液相通，在置换槽（1）中与搅拌提升室（2）相对的一端设有一个置换液溢流口（5），其溢流口高度低于置换槽上端，其溢流液与下一级置换槽（1）搅拌提升室（2）的夹层（6）相通。本实用新型采用多级联动方式实现连续化生产，既保证了置换速度，又保证了置换后液含Cd量达到要求，还保证了Cd的质量。

新型离心萃取机混合进料器 1054

 0

本实用新型提供了一种新型离心萃取机混合进料器，主要应用于离心萃取机的混合与进料；本实用新型解决了以往离心萃取机的混合功耗高，混合强度大，易造成混合液乳化的缺点，具有较广的适用性。

便于调节的熔炉用推料装置 710

 0

本实用新型公开了一种便于调节的熔炉用推料装置，包括调节机构，所述调节机构包括横板、转动杆、横杆、支撑板和齿条；所述横板的顶部转动连接有转动杆，所述转动杆的外侧固定套设有齿轮，所述转动杆的顶端固定连接有U形块。本实用新型电机通过螺杆转动带动移动块移动，移动块通过齿条移动带动齿轮转动，齿轮通过转动杆转动带动U形块转动，使得第二电动伸缩杆带动推板转动，第一电动伸缩杆通过第一矩形块带动滑块移动，滑块通过第一滑轨带动横杆向上转动，横杆通过第二电动伸缩杆带动推板向下转动，便于自动调节推板的角度，不需要人工进行旋转和调节，节约了大量的体力和时间，工人便于操作，提高了推料的效率。

烧结机烟气脱硫除雾装置 1358

 0

本实用新型涉及工业废气处理技术领域，且公开了烧结机烟气脱硫除雾装置，包括箱体，箱体的底部固定连接有液体箱，箱体的外侧铰接有箱门，箱门位于液体箱的上方，箱体的顶部固定连接有排气管，箱门的外侧壁上固定连接有门把，液体箱的外部设置有喷雾机构，喷雾机构包括两个泵体，两个泵体设置于箱体的外部两个相背离的侧壁上，两个泵体的内部均固定连接输液管，两个输液管的两端分别贯穿箱体的外侧壁上部和下，输液管的顶端延伸于箱体的内部并固定连接有集液槽，集液槽的底部固定连接有若干个喷雾头。该烧结机烟气脱硫除雾装置，具备脱硫效果好、除雾彻底、易于拆卸维护等优点，解决了现有的脱硫除雾装置在脱硫、除雾效率上相对较低的问题。

可调节距离的石墨辊压成型机 1277

 0

本实用新型公开了一种可调节距离的石墨辊压成型机，包括底座，底座顶部固定安装有机架，机架内转动连接有压辊，底座内转动连接有从动带轮，从动带轮内螺纹连接有螺纹杆，螺纹杆上端与压板固定连接，本实用新型通过设置的从动带轮转动带动螺纹杆上升下降，从而调整压板的高度，调整辊压成型的石墨板的厚度，通过设置的测距仪便于精准的控制压辊与压板之间的距离，通过设置的单片机和操作面板控制该辊压成型机，操作更便捷，通过设置的显示屏用于显示石墨板成型厚度，更加直观，便于根据需要进行调节。

冶金原料用高效地干燥装置 1268

 0

本实用新型公开了一种冶金原料用高效地干燥装置，涉及冶金技术领域。该冶金原料用高效地干燥装置，包括顶座，所述顶座的底部焊接安装有支架，支架的数量为两组，支架的底部焊接安装有支撑腿，顶座的下方设置有干燥箱，干燥箱的一侧外壁法兰安装有进料管，进料管和干燥箱内部相通，干燥箱的另一侧外壁法兰安装有出料管，出料管和干燥箱内部相通，出料管上设置有阀门，支架的相邻侧壁焊接安装有滑杆，滑杆横向贯穿干燥箱并和干燥箱配合滑动连接设置，顶座的内部开设有滑槽。本实用新型结构简单，便于操作，能够提高了原料的分散性，有效地增加了原料干燥的效率，同时，能够增加原料干燥的均匀性，比传统方式好。

选矿药剂原料储存装置的防堵机构 1098

 0

本实用新型公开了一种选矿药剂原料储存装置的防堵机构，涉及药剂防堵技术领域，具体为一种选矿药剂原料储存装置的防堵机构，包括上罐体，所述上罐体的底部固定连接有T形的下罐体，所述下罐体底部的中部固定安装有固定架，所述固定架内部的中部固定安装有电机，该选矿药剂原料储存装置的防堵机构，利用电机的驱动力，通过转轴外表面设置的螺旋桨能够使上罐体内部的选矿药剂被均匀打散，选矿药剂在镂空的漏斗中被搅拌棒进一步打散，提高了该装置的防堵功能，刮板将下罐体内壁的选矿药剂刮除，避免了粉状选矿药剂在下罐体的内壁造成堵塞，解决了现有的选矿药剂储存装置内有解决出料口堵塞的问题。

多工能一体化含砷金矿生物氧化槽 912

 0

本实用新型公开了一种多工能一体化含砷金矿生物氧化槽，包括氧化槽体和箱座，所述箱座上设有凹槽，所述氧化槽体设置在箱座上且覆盖在凹槽上，所述箱座的内部上表面设有驱动电机，所述驱动电机的输出端伸入凹槽内且固定安装有主转动板，所述主转动板的上表面两侧对称设有主磁铁块，所述氧化槽体的内部下表面通过转动杆转动连接有副转动板，所述副转动板的下表面两侧对称设有副磁铁块，本实用新型含有搅拌、加温和空气扩散多种功能于一体，同时具有搅拌柔和、加热全面和空气扩散均匀等优点，并且采用正负极磁性连接，在驱动电机的带动下，搅拌非常方便，不需要转动孔就可以搅拌，防止了矿浆泄漏现象。

电池分类装置 1246

 0

本实用新型涉及新能源设备技术领域，具体是一种电池分类装置，包括电池分类机构，所述电池分类机构包括箱体，所述箱体上设置有进料斗，所述箱体内设置有传送带分类装置、第一定向传送装置、第二定向传送装置、第一分类机构、第二分类机构、第一收集箱、第二收集箱、第三收集箱、第四收集箱，所述传送带分类装置包括第一电机，所述第一电机通过第一输出轴连接有主动轮，所述主动轮通过皮带连接有从动轮，所述从动轮通过从动轴连接在箱体上；使得无需要人员去主动分辨电池种类，省时省力，提高效率，且该装置可自动分类纽扣电池和长方体状电池。

多方位转动的稀土萃取剂制备用混合装置 908

 0

本实用新型公开了一种多方位转动的稀土萃取剂制备用混合装置，包括本体、齿轮、连接器、控制器和伸缩缸，所述连接器的下方安装有电机，所述连接器内开设有内槽，且内槽内安装有弹簧，所述滑块安装在内槽内，所述连接器的两端安装有安装架，且安装架内开设有通孔，所述转轴与卡块连接，所述安装架外安装有卡块，且卡块前端部下方安装有伸缩缸，所述卡块外侧安装有卡槽，所述本体内开设有卡槽，且卡槽内安装有齿轮。该多方位转动的稀土萃取剂制备用混合装置设置有设置有连接器，该部件的设置，不仅可以对装置起到一个固定的左右，增加装置的安全性，并且还可以配合其他部件改变装置的运动轨迹，从而使得装置用途更广。

锂离子动力电池用废旧电池处理装置 1075

 0

本实用新型公开了一种锂离子动力电池用废旧电池处理装置，包括安装架，所述安装架顶部外壁的一侧通过螺栓固定有处理箱，所述处理箱的内壁上固定连接有第一过滤板，所述第一过滤板靠近底端的一侧外壁上固定连接有橡胶弹性垫，所述安装架顶部外壁的一侧通过螺栓固定有挡板，所述挡板的一侧外壁上通过螺栓固定有第二过滤板，所述第二过滤板的一侧外壁上一侧外壁上固定连接有两个侧板，所述安装架底部外壁的一侧通过螺栓固定有四个安装杆，四个安装杆的相对一侧外壁上固定连接有同一个回收盒。本实用新型粉碎后的碎渣被橡胶弹性垫弹起，进而碰撞挡板和第二过滤板，使得电解液分离充分，起到了很好的固液分离效果。

用于冶金制造的恒温传热装置 1084

 0

本实用新型公开了一种用于冶金制造的恒温传热装置，包括安装外壳和传输机构，需要进行传送的构件或原料放置于第一传送机构或第二传送机构上端的盛料盒内腔，通过驱动电机带动转动杆，使传动轴块进行匀速逆时针旋转，从而带动传动链条进行逆时针匀速运行，放置于盛料盒内腔的原料在到达安装架板时，盛料盒会向侧端倾斜，因液体的流动性和固体的重力，使原料或构件通过下料斜板滑出装置外，从而达到传输的目的，在传输过程中，因传输速度不宜过快，可能会导致加工完成后的构件或原料，无法长时间放置于常温下，安装的安装板和隔离板能够使装置内腔传送过程中的空间进行压缩，使温度不宜向外扩散，从而达到了恒温传热的目的。

便于使用的冶金制品生产加工用毛刺去除装置 1067

 0

本实用新型涉及冶金设备技术领域，且公开了一种便于使用的冶金制品生产加工用毛刺去除装置，包括工作箱，所述工作箱下表面的中部开设有排水口，所述工作箱下表面的四角均固定连接有支撑脚，所述工作箱的正下方设置有蓄水箱，所述工作箱左侧面的顶部固定连接有吸尘罩。该便于使用的冶金制品生产加工用毛刺去除装置，通过推杆电机的输出端伸长推动顶块向下移动，使得顶块顶动挤压块向外侧进行移动，挤压块通过固定杆带动弧形夹持板对冶金制品进行夹持固定，实现了对不同尺寸冶金制品的夹持固定，增大了毛刺去除装置的使用范围，降低了去毛刺过程中冶金制品偏离原位现象出现的概率，保证了对冶金制品的去毛刺效果。

锻造炉的出料冷却装置 944

 0

本实用新型涉及锻造炉技术领域，具体是一种锻造炉的出料冷却装置，所述锻造炉主体的一侧安装有电机，且锻造炉主体的内部开设有锻造腔，所述锻造腔的内部活动安装有活动架，所述活动架的中段位置处开设有螺纹腔，所述螺纹腔内活动安装有与电机输出端固定相连的螺纹杆。本实用新型结构简单，通过电机带动螺纹杆转动，在滑轨与滑块的配合下使活动架移出锻造腔内部，通过鼓风机使得喷气嘴向冷却槽内鼓风，从而加速安置槽周围的空气流动，从而起到降温散热的作用，在水泵的作用下，使得水箱内的水经过软管从喷头喷出，从而实现对安置槽内的工件进行水浴降温，冷却速率快，避免人工夹持，提高操作安全性。

节能型气液反应装置 1281

 0

本实用新型公开了一种节能型气液反应装置，包括反应釜釜体，反应釜釜体内安装有贯穿釜体的搅拌桨，该搅拌桨的通过安装在反应釜顶部的变频电机提供动力；反应釜内设置有多孔筛板，该多孔筛板将反应釜内划分为反应区和熟化区；所述搅拌桨由2‑3层平均分布的平叶桨和4‑6片多孔平叶式涡轮桨组成，且搅拌桨的平叶桨安装在熟化区，多孔平叶式涡轮桨安装在反应区；反应釜釜体底部设有进液口和进气口；反应釜体内对应熟化区设有出液口；反应釜釜体顶部设有排气口，并在排气口和进气口上安装有可调泄压阀或闸阀。反应釜釜体上对应熟化区靠近筛板设有检测口，以实现对反应过程的调控，确保反应的顺利进行。

中心冷却连接器及超声波换能器 974

 0

本实用新型提供了本实用新型提供了一种中心冷却连接器，用于插设在压电陶瓷体的内部，包括两端封闭的冷却管，冷却管的外壁沿轴线方向间隔设有若干吸热翅片，冷却管的一端设有进液口和出液口，进液口连接有进液管，出液口连接有出液管；本实用新型还提供了一种超声波换能器，包括透声筒，透声筒内充满传声液体，传声液体中设有压电陶瓷组，透声筒的一端设有上接头，透声筒的另一端设有下接头，还包括上述中心冷却连接器，中心冷却连接器设于压电陶瓷组的内部，且中心冷却连接器的一端与上接头连接，另一端与下接头连接。本实用新型与现有技术相比，冷却效果大大提升，有效避免了换能器因温度过高而损坏。

环保用废电池回收研磨装置 1496

 0

本实用新型公开了一种环保用废电池回收研磨装置，具体涉及环保资源回收再利用技术领域，包括箱体，所述箱体的底部固定连接有支撑座，所述箱体的内部固定连接有对称分布的第一支撑板和第二支撑板，所述第一支撑板和第二支撑板相对的一侧固定连接有研磨箱，所述研磨箱的内部通过轴承座转动连接有控制套筒，所述控制套筒的内部设置有控制机构，所述箱体的内部设置有驱动机构。本实用新型简化运输输送程序，降低人工运输搬运工作强度，减少人工操作劳动量，降低能耗，便于设备推广使用，便于设备维护保养，提高设备传动效率，延长设备使用寿命，提高研磨效率，降低工作能源消耗，降低废电池回收生产成本。

石灰乳自动配制及添加装置 1178

 0

一种石灰乳自动配制及添加装置，包括生石灰罐及设于生石灰罐底部的星形卸料器，星形卸料器底部连通配设有配制搅拌槽，且配制搅拌槽的输入端设有流量计，而配制搅拌槽外设有振动筛和添加搅拌槽，经过振动筛筛分的石灰乳流入至添加搅拌槽；添加搅拌槽中还设有用于注浆的花管，花管上开设有若干注浆孔，而花管内设有底阀，且底阀与位于上方的软管泵的进口管道控制连接，软管泵转动挤压将合格的石灰乳从软管泵的输送管道输送至用户端。该石灰乳自动配制及添加装置，能够实现石灰乳浓度在5%～30%范围内的自动调节，并根据生产工艺和添加量确定合适的石灰乳浓度，控制星形卸料器转数，准确计量干粉生石灰，而生产用水也可通过流量计精确添加。

镍粉制备电子级硫酸镍的结晶装置 1091

 0

镍粉制备电子级硫酸镍的结晶装置，涉及一种镍粉制备电子级硫酸镍的设备。由第一级结晶器、第二级结晶器、第三级结晶器串联组成，所述结晶器由结晶框，设在结晶框下面的振荡器，设在结晶框出液端的带控制阀门的放液口所组成，所述结晶框制成长方体，结晶框的底部均布有其横截面为圆弧状的凸起条，两相邻凸起条之间的距离S为结晶框宽度的1/25‑1/15，凸起条的宽度b和高度h均为结晶框宽度的1/100‑1/150。使硫酸镍的结晶过程为动态过程，并在一个可控动态条件下进行，结晶的粒度可控，避免了在静态条件下产生的超大颗粒、异形颗粒和结晶板结的情况，同时避免了在冷却结晶过程中因结晶层厚度不断增加而影响散热。

降低开车工况对后续工艺及设备影响的装置 1212

 0

本实用新型公开了一种降低开车工况对后续工艺及设备影响的装置，包括塔体，所述塔体的一侧安装有循环装置，所述循环装置包括抽风机、过滤网、橡胶圈、接管、曲管、支撑板、料板、方口和斜槽，所述抽风机的下方吸风口包裹有过滤网，所述过滤网的外壁与橡胶圈的内壁紧密贴合。本实用新型通过塔体和循环装置等结构之间的相互配合，抽风机通过接管使曲管内负压，将料板上的物料抽上到接管内，此时抽风机停止工作，物料会通过接管排进塔体内再次加工，可以充分让物料参与反应，减小热量投用，避免对下游设备的腐蚀，解决了现有的反应塔，由于开车时物料未达到反应深度，使得投料开车时会产生酸，对设备损害大的问题。

废电池膏泥固相电解装置 834

 0

本实用新型公开了一种废电池膏泥固相电解装置，主要应用于有色金属湿法冶炼技术领域，含阳极、阴极、布料盘、绝缘片，所述阳极由阳极支架、阳极板组成，所述阳极支架上均匀设置若干阳极板；所述阴极由阴极支架、阴极托架组成，所述阴极支架上均匀设置若干阴极托架；所述阳极、阴极之间设置绝缘片，所述阳极、阴极可拆卸连接；所述阴极托架上放置布料盘。应用本实用新型一种废电池膏泥固相电解装置，阴阳极极距固定不会移位，可以保持很小的极距，电流密度大，电解时间短，电流效率高，吨铅电耗低。

新型处理危险废物制粒烘干系统 748

 0

本实用新型公开了一种新型处理危险废物制粒烘干系统，包括进料斗、制粒机、微波烘干炉、传送带及料仓，所述进料斗的下端出料口连接制粒机上端的进料口，所述制粒机的出料口与传送带的进料端连接，所述传送带设置于微波烘干炉内，微波烘干炉与制粒机的出料口无缝连接，所述传送带的出料口连接至料仓，通过传送带将烘干后的颗粒送至料仓，采用微波烘干技术可以有利的破坏物料的原有组织结构（主要指打破粘性物料的粘度）；杀死微生物细菌，保证颗粒物料烘干后无细菌的传播，净化了操作环境，保护劳动者身体健康。

从黄铜中提取纯铜和纯锌的设备 1221

 0

本实用新型涉及一种从黄铜中提取铜和锌的设备。从黄铜中提取纯铜和纯锌的设备，包括熔炼炉、冷却装置、一氧化碳存储罐和固体分离装置；熔炼炉包括密闭炉体及其上的进料管和螺杆；密闭炉体的顶部设置锌气出口，密闭炉体的底部设置铜液出口，密闭炉体侧壁上设有调压观察口，调压观察口的下方设置密闭排渣口；锌气出口通过冷却装置分别连接一氧化碳存储罐和固体分离装置。该从黄铜中提取纯铜和纯锌的设备的优点是结构新颖，使用能耗低，改善了传统的提取设备存在的环境污染大的问题，可以的高效率的提取纯铜和纯锌。

快开式压滤器 1007

 0

本实用新型属于固液分离过滤设备技术领域，尤其涉及一种快开式压滤器，目的是针对现有技术中压滤器开启和关闭操作繁琐，生产效率低下且生产成本高的技术问题，提供一种适用于间歇式、小批量可人工操作完成的固液分离过程的快开式压滤器。这种快开式压滤器包括内部具有过滤板的过滤筒体（7）、位于过滤筒体（7）上方与之相匹配的罐盖（9）、上端与罐盖（9）相连接的支撑轴（4）和连杆（2）与连支腿（15）形成的杠杆结构。本技术方案中的压滤器利用杠杆作用原理实现罐盖（9）启闭，大大降低了劳动强度，提高了工作效率；采用活节螺栓（16）和紧固件（11）连接罐盖（9）和过滤筒体（7），操作方便并提高工作效率。

萃取槽的传动装置 1101

 0

本实用新型公开了一种萃取槽的传动装置，包括驱动机构及由驱动机构驱动的传动机构。驱动机构包括变频电机和控制变频电机转速的变频器。传动机构包括同步皮带及以同步皮带连接的主动轮和从动轮，从动轮通过输出轴连接萃取槽搅拌桨，同步皮带的内周表面设有等间距的带齿，主动轮和从动轮上均设有与带齿啮合的轮齿。本实用新型采用同步皮带作为传动介质，实现多级动力传输中各搅拌桨的转速一致，以变频电机和变频器作为驱动机构，方便调节转速。较之传统萃取槽的传动装置，具有方便调节转速，皮带耐用且更换方便，运行噪声低等优点。

旋转成型聚乙烯波纹内胆钢混外壳电解槽 769

 0

一种旋转成型聚乙烯波纹内胆钢混外壳电解槽,包括聚乙烯内胆和钢筋混凝土外壳,聚乙烯内胆与钢筋混凝土外壳整体浇注成型,所述的聚乙烯内胆为旋转成型的聚乙烯波纹内胆;聚乙烯波纹内胆通过梯形预埋件与钢筋混凝土外壳整体浇注成型。本实用新型的聚乙烯波纹内胆壁厚均匀,不变形,刚性较好,而且不会膨胀内鼓,无极板擦刮现象,预埋件不会引起聚乙烯内胆的应力开裂,极大提高了电解槽的技术性能。
