本发明涉及一种湿法炼锌过程锌铁分离方法,属于湿法冶金技术领域。首先将锌精矿低温焙烧得锌焙砂;然后将锌焙砂、湿法炼锌电解后液和产出的弱酸液进行中性浸出,产出含铁小于20mg/L的中浸液和中浸渣;得到的中浸渣和提取铟铜后液混合进行弱酸浸出,产出含铁小于1g/L的弱酸液和弱酸渣;将得到的弱酸渣进行银浮选过程,产出银精矿和锌铁渣;将得到的锌铁渣和湿法炼锌电解后液进行高温高压浸出,产出高铁渣和含铁小于10g/L的高压浸出液;将得到的高压浸出液分离回收铜、铟,在此过程中获得提取铟铜后液。本方法采用传统湿法浸出与加压浸出组合浸出工艺,强化浸出过程,简化渣处理与除铁过程,锌浸出率高、除铁效率高。
本发明涉及一种湿法炼锌萃余液脱除有机物的方法,属于湿法冶金技术领域。首先将湿法炼锌萃余液加入到反应釜中,向湿法炼锌萃余液中加入三价铁盐使Fe3+浓度大于1g/L,然后控制反应釜温度为160℃~220℃、氧分压为0.15MPa~0.8MPa条件下反应2~4h,即能获得脱除有机物的湿法炼锌萃余液。本方法采用O2为氧化剂,Fe3+的为催化剂,在高温条件下将萃余液中残留的有机物氧化分解,同时利用铁离子氧化形成的氢氧化铁和三氧化二铁沉淀物的吸附作用,除去溶液中残留的有机物,达到脱除萃取剂的目的,从根本上避免有机物对锌电积的潜在危害。

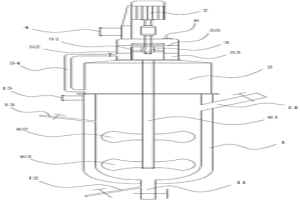

本发明公开了一种湿法反应器及反应方法,属于湿法冶金技术领域,为解决现有消泡方法会对后段产品的质量纯度产生负面影响的问题而设计。本发明湿法反应器包括反应釜,在反应釜的顶部设置有泡沫收集室、叶轮组件和排气口,在泡沫收集室的顶部设置有内外套设的导流内管和导流外管,在导流内管和导流外管之间形成捕集室,捕集室通过回流管连通至泡沫收集室;捕集室的顶部形成扩张室;在反应釜内设置有下压涡轮桨和六直叶圆盘涡轮。本发明湿法反应器及反应方法能将反应过程中产生的气泡剪切破碎成更小的气泡,易于捕集,提高反应效率,液固反应物混合得更充分,操作更简单,无污染,对产品质量纯度没有负面影响,反应效率更高。
本发明属于湿法冶金技术领域,具体的提供了一种湿法锌锗同时回收的方法,对中性浸出得到的中性浸出渣进行沉锗处理,将沉锗过程得到的沉锗后液返回中性浸出工序继续进行湿法炼锌;其中,所述沉锗处理包含如下步骤:(1)将中性浸出渣进行低酸浸出,得到低酸浸出压滤液;(2)将所述低酸浸出压滤液进行除杂,得到除杂压滤液;(3)将所述除杂压滤液进行沉锗,得到沉锗后液和锗富渣;(4)将所述沉锗后液返回中性浸出工序继续进行湿法炼锌,将所述锗富渣进行焙烧得到锗精矿。本发明提供的方法能够同时回收得到锗和锌。
本实用新型公开了一种矿料湿法工艺中浸前过滤车间的配置,属于湿法冶金技术领域,其技术方案要点是,包括分三层设置的多台卧式压滤机、滤饼卸料胶带输送机、浆化槽以及渣浆泵;卧式压滤机设置在上层平面,滤饼卸料胶带输送机设置在中层平面,浆化槽和渣浆泵设置在下层平面,且二者配套连接;每台卧式压滤机均通过一台滤饼卸料胶带输送机通向浆化槽,且每两台卧式压滤机共用一个浆化槽。该种矿料湿法工艺中浸前过滤车间的配置可较好地保证流程畅通并简化生产环节、提高工作效率、降低建设和生产成本,从而获得更好的经济效益。
本发明涉及一种湿法炼锌溶液无机沉淀分离锗的方法,属于湿法冶金技术领域。本发明调节湿法炼锌浸出溶液的pH值为1.0~2.0,将空气或富氧气体通入至湿法炼锌溶液中反应至三价铁离子浓度4~6g/L,匀速升温至温度为70~100℃反应2~4h,铁离子与锗酸根离子同步析出形成沉锗渣。本发明采用非有机体系富集锗,可完全替代单宁酸沉锗技术,从浸出液中回收锗不再需要单宁酸、萃取剂、离子交换树脂等有机试剂,避免了湿法炼锌溶液中有机物的引入,也无需锌粉置换,避免了砷化氢的生成。
本发明涉及一种湿法炼锌溶液结晶析出硫酸亚铁的方法,属于湿法冶金技术领域,具体步骤如下:将含Fe2+浓度为20~40g/L的湿法炼锌溶液加入高压釜A中,同时通入氮气排空高压釜A内空气,然后将湿法炼锌溶液加热至150~200℃,溶液中结晶析出无水硫酸亚铁晶体,设置高压釜B的温度低于高压釜A的温度10~15℃,利用两高压釜之间的温度差引起的压力差使高压釜A内的含有无水硫酸亚铁晶体的混合浆料自流至高压釜B内,通过高压釜B内的过滤装置实现液固分离,得到无水硫酸亚铁晶体和Fe2+浓度较低的湿法炼锌溶液,本发明大幅度降低了湿法炼锌溶液中Fe2+浓度,可为后续锌铁的进一步分离创造有利条件,同时实现湿法炼锌工艺中铁的资源化和沉铁渣的减量化。
本发明的不锈钢渣湿法微波浸出制备硫酸钙晶须的方法,属于湿法冶金领域。具体包括如下步骤:步骤1,不锈钢渣微波法酸浸;步骤2,结晶沉淀制备硫酸钙晶须;步骤3,还原沉淀制备Cr2O3。本发明提供了一种不锈钢渣的资源化利用的新方法;该方法是一种将不锈钢渣湿法微波加热快速浸出,利用不锈钢渣中的钙资源制备硫酸钙晶须,同时将不锈钢渣中铬离子湿法还原解毒,并对有价元素进行二次资源循环利用的方法,并制备出硫酸钙晶须及副产物Cr2O3的技术。该方法具有工业操作性,降低“三废”对环境的污染,实现废渣的循环利用,能够取得较好的经济效益和环境效益。
本实用新型公开了一种高风化细粉矿湿法球磨制浆系统,涉及湿法冶金技术领域,提供一种能够减少不必要的高风化细粉矿湿法球磨制浆系统。高风化细粉矿湿法球磨制浆系统包括依次设置并通过物料通道连接的制浆槽、送浆泵、旋流器和湿法球磨机,高风化细粉矿和水在制浆槽内治成矿浆,送浆泵能够将矿浆输送至旋流器,旋流器能够分离出粗矿矿浆和细矿矿浆,湿法球磨机接收粗矿矿浆并磨细。本实用新型能够基本消除不必要的磨细,避免细度合格矿物过磨;也能够减少湿法球磨机工作量,减少的湿法球磨机的磨损和能耗。
本发明公开了一种常压条件下全湿法处理辉钼矿的工艺方法,利用碘的化学催化特性,消除辉钼矿等含钼硫化矿物在常规酸浸过程中遇到的钝化膜致密问题,促使辉钼矿等含钼硫化矿物反应生成水合三氧化钼和单质硫元素,水合三氧化钼沉淀进入渣相。在减少SO2烟气排放污染和同步分离铜钼的同时,实现钼精矿在湿法条件下的高效氧化。通过浮选工艺将酸浸渣中的单质硫元素及贵金属(金、银)进一步富集于硫精矿中,用于外售或冶炼加工;而水合三氧化钼富集于尾矿中,后送至氨浸工序。该湿法氧化预处理工艺后续衔接常规氨浸工序操作,实现了辉钼矿全流程湿法处理工序,同时有效回收辉钼矿中伴生的铜、铼、金、银等有价金属,对钼的湿法冶金发展具有非凡的意义。
本发明涉及一种利用湿法炼锌赤铁矿法沉铁渣制备铁红产品的方法,属于湿法冶金和材料技术领域。用去离子水洗涤湿法炼锌赤铁矿法沉铁渣,用于脱除湿法炼锌赤铁矿法沉铁渣中可溶解性的硫酸盐和其它盐类物质;将经洗涤后的湿法炼锌赤铁矿法沉铁渣置于硫酸溶液中,进行酸性溶液高温水热除杂,用于除去黄钾铁矾、黄钠铁钒以及锌、铁等的碱式硫酸盐等杂质,同时将铁钒分解出的铁离子在高温高压环境下转化成为三氧化二铁;将经酸性溶液高温水热除杂后的湿法炼锌赤铁矿法沉铁渣进行中性溶液高温水热除杂,得到铁红产品。本发明可实现湿法炼锌工艺中铁的资源化和赤铁矿法沉铁渣的高值化利用。
本发明公开了一种湿法炼锌电解循环液脱除氟和氯的方法,用于脱除湿法炼锌电解循环液中的氟氯离子,属于湿法冶金技术领域;包括以下步骤:(1)向湿法炼锌电解循环液中加入氧化钙,反应并过滤,得到氟化钙沉淀和沉氟后液;(2)调节沉氟后液的pH为1.5~3.5,加入铜渣,反应并过滤,得到氯化铜沉淀和脱除氟氯的电解循环液;(3)脱除氟氯的湿法炼锌电解循环液返回锌冶炼系统使用,当湿法炼锌电解循环液中氟离子浓度累积到大于150mg/L、氯离子浓度累积到大于200mg/L时,重复步骤(1)到步骤(2);本发明的方法能够有效地对湿法炼锌电解循环液中氟、氯离子进行脱除,原料易得,工艺简单,投资成本低,氟氯脱除效果好,适合大规模推广应用。
本发明属于湿法冶金技术领域,涉及一种高铁硫化锌精矿湿法炼锌过程除铁方法,特别是涉及一种高铁锌精矿湿法炼锌过程沉铁工艺。采用三段组合式除铁工艺,①将高铁锌精矿湿法炼锌产出的含铁25~40g/L的高铁硫酸锌溶液经过氧压水热沉淀结晶三氧化二铁,得到含铁4~7g/L的硫酸锌溶液。②将上一步骤含铁硫酸锌溶液经过常压反应沉淀水合三氧化二铁,得到含铁0.2~1g/L的硫酸锌溶液。③将上一步骤含铁硫酸锌溶液经过反应釜沉淀聚合氢氧化铁,得到满足湿法炼锌电解要求的含铁小于20mg/L硫酸锌溶液。本发明可同时去除系统中的氟、氯等离子,解决了高铁硫酸锌溶液锌铁分离的问题,提高有价金属回收率和资源综合利用率,避免废渣排放,减少环境污染。
本发明涉及冶金领域中湿法冶金技术,特别是一种铜阳极泥的全湿法预处理方法。本发明先将铜阳极泥进行热酸浸出,将铜、硒、银、钡等金属浸出入液,金、碲、锡、铂及铂族金属留在浸出渣;热酸浸出渣通过碱性浸出,将碲、铅和砷等金属浸出富集于液,得到的分碲渣再进行氯化分金,将金、铂及铂族金属富集于液,锡、锑富集于渣;热酸浸出液用水稀释,铜、硒富集于稀释液,得到的沉淀再经硝酸溶解,过滤得硫酸钡溶渣和硝酸银溶液。本发明取消了传统铜阳极泥处理方法中能耗高、污染大的硫酸化焙烧工序,通过热酸浸出将钡在提取金、银前脱除并开路回收,减少铜阳极泥处理量,提高金、银回收率。
本发明涉及一种从湿法炼锌浮选银精矿回收锌铜的方法,属于湿法冶金技术领域。将湿法炼锌浮选银精矿与硫酸混合并搅拌均匀,放置1小时以上进行熟化得到熟化物料;将得到的熟化物料加入水或废电解液进行搅拌浸出,经液固分离后得到浸出液和浸出渣,浸出液送湿法炼锌回收锌铜,浸出渣回收金银。本方法锌铜回收利用率高;工艺流程短,操作简单;过程节能,可以充分的利用硫酸稀释热和硫酸与物料发生反应放出的反应热;环境友好,浮选银精矿中硫化物中的硫最终生成元素硫,属于清洁冶金技术。
本发明提供了一种湿法提钴萃余废液的处理方法及其制得的用于三元前驱体制备的溶液,涉及冶金废液处理技术领域。该处理方法首先将湿法提钴萃余废液与硫化钠进行硫化反应,随后固液分离,得到富集有钴镍的硫化沉淀;然后再使用pH为0.5~1.0的硫酸溶液对硫化沉淀和二氧化锰进行浸出,最后得到含有硫酸镍、硫酸锰和硫酸钴的用于三元前驱体制备的溶液。上述处理方法具有设备简易、处理过程操作简单,获得的三元前驱体制备的溶液浓度较高可直接用于制备三元前驱体的优势,相比于现有使用萃取法或离子交换法对湿法提钴萃余废液进行处理的方法,本申请仅需要使用湿法冶金化工厂的常用设备即可完成,操作过程简单,经济型也更强。
本发明涉及湿法冶金技术领域,具体地说是一种从硅-锗合金废料中湿法回收锗的方法,采用碳酸钠-Na2O2熔融-磷酸中和-盐酸蒸馏回收锗,具体包括氧化焙烧、磷酸中和、蒸馏分离锗、二氧化锗制备等工艺步骤,用此工艺方法来处理硅-锗合金,锗的回收率可达到92%以上,且成本低,不污染环境。
本发明涉及湿法冶金技术领域,尤其是一种降低湿法炼锌的硫酸锌溶液中Cu、Cd、Ni、Co、Sb含量方法,通过对硫酸锌溶液中成分含量的检测,并做记录,再调整硫酸锌溶液的PH值为2.5-3.5,进而使得硫酸锌在进行后续的纯化工艺能够满足条件要求,促进了硫酸锌中Cu、Cd、Ni、Co、Sb元素的排除率,提高了硫酸锌溶液的纯度;并结合处理过程加入除钴剂再进行搅拌,再向其中加入锌粉,再搅拌过滤,使得硫酸锌中的Cu、Cd、Ni、Co、Sb元素能够同时被除去掉,降低硫酸锌中杂质元素的含量,提高了硫酸锌的纯度;并且还使得净化过程能够在50-60℃的环境下完成,降低了净化过程的能耗。
一种硫酸铅湿法炼铅工艺。本发明属于湿法冶金工艺技术,涉及对湿法炼锌附产的硫酸铅渣或铅蓄电池铅泥采用全湿法冶金工艺生产铅的技术。本工艺方法以CaCl2+NaCl为浸出溶剂,对含有硫酸铅的湿法炼锌的高浸渣、含铅氧化锌浸出锌后的铅渣或铅酸蓄电池拆解后的铅泥浸出,浸后液用锌置换铅,置换后液回收锌,回收的锌返回置换铅工序,回收的锌后的含Cl-液循环到硫酸铅氯盐浸出工序。本发明的工艺具有低能耗、低成本、易于推广应用的特点,彻底消除了铅烟气、铅尘和SO2等烟气污染。
本发明涉及一种湿法炼锌渣还原浸出过程中尾气回收利用的方法,属于湿法冶金技术领域。首先将锌冶炼工艺中锌精矿焙烧过程产生的含锌烟尘按照液固比为2~4:1L/kg加入洗水,然后机械活化制备活化矿浆,其中洗水中含量为锌10~20g/L、硫酸5~10g/L以及铜和铟;将得到的活化矿浆中吸收锌浸出渣二氧化硫还原浸出工艺过程排出的高纯SO2尾气,得到净化渣和可达标排放的尾气,净化渣作为含锌物料和还原剂返回锌浸出渣二氧化硫还原浸出工艺中。本发明实现了锌浸出渣二氧化硫还原浸出工艺过程SO2和终渣洗水的高效利用,避免了尾气排放,减少了环境污染。
湿法从高硅高碳钒矿中回收钒的方法,属于湿法冶金技术领域,针对高硅高碳且含有铝、硫、钙、铁、镁、钾等杂质的低品位钒矿,采用以下步骤回收钒:球磨磨矿,硫酸氧化浸出,将浸出液与浸出渣固液分离并将浸出渣洗至中性,加入铁粉将浸出溶液中的5价钒还原成4价钒,再用质量百分比为15%的P204+质量百分比为7.5%的TBP+质量百分比为77.5%的航空煤油混合溶液作为萃取剂,对1次硫酸浸出液中的4价钒进行萃取,用1mol/L的硫酸溶液对富钒的上述有机萃取相进行反萃取,将反萃取液再用氯酸钠进行氧化,使溶液中被还原成4价的钒再次被氧化成了5价钒,用氨水沉淀钒,钒沉淀渣烘干、焙烧等,可制得五氧化二钒含量在98%以上的产品。
湿法从粉煤灰中回收锗的方法,属于湿法冶金技术领域,包括以下步骤:1)将粉煤灰湿法破碎至200目以上;2)用硫酸溶液、氯酸钠和氟化铵对湿粉煤灰2次氧化浸出,将浸出渣用热水洗至中性;3)二次湿法破碎至200-400目;4)用与1次浸出相同的条件再进行3、4次浸出;5)对第1次浸出液用氨水调节pH值至2-2.5后,用质量百分含量为80%-99%的单宁酸沉淀浸出液中的锗;6)将锗沉淀物烘干、焙烧,制得锗精矿,锗精矿按常规方法经盐酸蒸馏后,得到四氯化锗,四氯化锗再经复蒸精馏提纯水解后,得到高纯二氧化锗。本法用于经火法回收锗后的粉煤灰,使稀有的锗金属得到充分利用,并减小了尾矿对环境的污染。具有成本低,回收率高的优点。
本发明属于湿法冶金领域,具体地,本发明涉及一种湿法处理钒钛磁铁精矿制备钛液的方法。本发明的湿法处理钒钛磁铁精矿制备钛液的方法,包括以下步骤:1)将钒钛磁铁精矿与盐酸混合,浸取,得到中间浆料;2)将中间浆料过滤得到浸出液和浸出渣;3)将浸出渣进行水洗,过滤得洗水和洗渣;4)将洗渣进行熔盐反应,得到熔盐反应料;5)将熔盐反应料进行水洗、过滤,得到水洗料;6)将水洗料进行酸洗获得浆料,过滤得到酸洗料;7)将酸洗料用硫酸溶液进行酸溶,得到酸溶后物料;8)将酸溶后物料加入硫酸溶液中进行浸取,过滤获得的浸取液即为钛液。本发明充分利用了铁精矿中的钛,钛资源利用率高,铁精矿中钛的回收率>90%。
一种制取焦锑酸钠的湿法工艺,属有色湿法冶 金,方法是将Sb2O3,NaOH,H2O2按比例加入反应釜 内,在温度25~150℃,压力1~3atm条件下,搅拌反 应生成焦锑酸钠(Na2H2Sb2O7·6H2O),反应式如下:2NaOH+Sb2O3+2H2O2+4H2O=Na2H2Sb2O7·6H2O 溶液进行结晶,结晶条件是:温度0~160℃,压力 1~3atm,结晶经过滤、洗涤得焦锑酸钠,适用作高 级玻璃澄清剂及阻燃助剂,有明显的经济效益。
本发明涉及一种微波煅烧锌湿法冶炼净化钴镍渣生产钴精矿的方法,属于湿法冶金应用领域,具体步骤为:在净化钴镍渣中添加NH4Cl水溶液,混合均匀,然后进行微波煅烧,煅烧后进行研磨;研磨后的钴镍渣进行中性浸出、过滤;所得的浸出液添加Na2S沉淀钴;所得滤饼加水浆化、过滤,滤液和沉淀后液返回中性浸出使用;二次滤饼返回锌精矿仓配料回收金属锌;通过Na2S沉淀出的钴通过稀酸洗涤,获得钴精矿。本发明利用钴较强的吸波能力的特点,钴镍渣经氯盐氯化后微波辐照,通过中性水溶液选择性浸出钴,再通过化学法沉淀洗涤钴得到钴精矿,钴镍渣中的锌进入湿法流程,以实现多金属的综合回收。
本发明涉及一种铅冰铜湿法处理工艺,属于有色金属湿法冶金领域。其工艺是采用常压氧浸湿法工艺处理铅冰铜,铅冰铜用硫酸和氯化钠浸出,在浸出过程中不断通入氧气,其中铜被氧化浸出,而铅则以硫酸铅和氯化铅的形式留在渣中。浸出过程完成后,进行液固分离,实现金属的初步分离;含铜的浸出液用铁屑还原得到海绵铜,还原后液作为回收铁的原料;浸出渣返回火法炼铅系统回收利用铅、银、单质硫等有价元素。本发明溶液无外排,对环境友好:属于清洁冶金技术;工艺简单易行,操作方便;成本低、综合回收程度高。
本发明是关于从硫化铅精矿中提炼金属铅的一 种湿法冶金新工艺。工艺流程简易,将精矿固相转化 成氯化铅、浮选提纯、离子膜电解氯化铅水溶液,即可 得到符合国标的金属铅。这是一个无需对溶液进行 深度净化,就可以从铅精直接生产高质量金属铅的新 工艺。该流程作业温度低,设备不需特殊防腐、投资 省、过程无中毒、无三废,技术经济指标先进,精矿中 伴生的有价金属、铜、银、锌、硫等均能回收。流程处 理规模可大可小,有着良好的适应性。
本发明公开了一种火法‑湿法并联工艺综合回收含铅、锌废渣或铅膏中有价金属的方法,属于危固废料处理技术领域。本方法采用火法冶炼、湿法冶金、选冶的综合工艺,该工艺有效分离各种金属,回收率高,生产成本低,实现了低污染、低碳经济的工业化生产。
本发明提供一种具有辐射剂量小,使用寿命长,静电消除效果好的238Pu源的制备工艺。该工艺包括混合、成型、烧结、轧制、二次块及二次活性带制备、三次块制备及成品源带轧制等步骤,所述的混合是将238PuO2与Au粉按1∶14~1∶20质量比例混合;所述的成型是在成型压力为1.5~2t/cm2的条件下进行;所述的烧结是在650~1000℃的条件下进行。
中冶有色为您提供最新的有色金属湿法冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
