贵州有色金属电冶金技术理论与应用

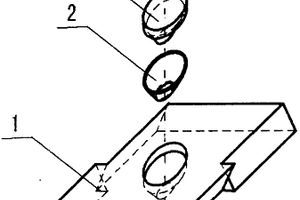

焊接陶瓷衬板 749

 0

一种焊接陶瓷衬板，应用于冶金、电力、矿山等行业的耐磨陶瓷衬板。主要为了解决现有陶瓷衬板易脱落和施工难度大的难题。技术方案包括中部设有安装孔的耐磨陶瓷片1、固定陶瓷片的铁锥筒2和安装孔上部与铁锥筒有相同锥度的瓷帽3。将耐磨陶瓷片1粘接在需要衬里的母板6上，然后将铁锥筒2安装在耐磨陶瓷片1的安装孔内，焊接铁锥筒3与母板6，固定陶瓷片，最后使用胶黏剂将瓷帽2粘接到陶瓷片安装孔内。耐磨陶瓷片有至少两个(可以多个或者全部)直边采用从中间划分向相反方向导相同角度的倒角，使得侧面与底面形成两个互为补角的夹角，保证相邻瓷片安装后能够互压互锁。本方案制作简单、施工方便，大大提高了陶瓷衬板安装的牢固度和使用寿命。

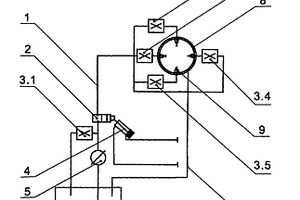

新型芯棒石墨润滑装置 796

 0

本实用新型是用于冶金机械行业热轧无缝钢管生产线上的一种新型芯棒石墨润滑装置,在泥浆泵(5)与手动换向阀(2)之间有第一节流阀(3.1),喷嘴单元(8)中有四个喷嘴(9),在每一个喷嘴(9)与手动换向阀(2)之间分别有第二节流阀(3.2)、第三节流阀(3.3)、第四节流阀(3.4)、第五节流阀(3.5),手动换向阀(2)连接有气缸(4)。本实用新型结构简单、改造成本小,省掉了易产生故障的零部件,既保持预旋转功能,又提高了毛管前行送进力,从而实现减少轧废、提高产量和减小故障发生率的目的,并改善了主体设备的工作环境,且润滑效果好,出现故障后易维修,备件不受生产商制约。

阿口柔轧机机组限动小车夹钳 1132

 0

本实用新型是用于冶金机械行业热轧无缝钢管生产线上的一种阿口柔轧机机组限动小车夹钳,夹钳上固定螺栓的钳口部位是通孔,螺栓穿过通孔锁紧夹钳,当夹钳损坏更换时,可直接在夹钳外部拆卸螺栓,更换夹钳,不需要拆卸限动小车的其它零部件,减小了维修难度,提高了维修效率。

上下结构串联壳式电炉变压器 975

 0

本实用新型公开了一种上下结构串联壳式电炉变压器,属于变压器;旨在提供一种阻抗电压低、涡流损耗小、散热效果好的变压器。它包括油箱、主变器和串变器,主变器包括主变器铁芯、主变器低压绕组,串变器包括串变器铁芯、串变器低压绕组;串变器固定在主变器的顶端,主变器铁芯(1)、串变器铁芯(12)与油箱(3)之间设有隔油板(5);主变器低压绕组(4)与对应的串变器低压绕组(11)串联,各主变器低压绕组(4)的进线头与出线端子(8)并联,各串变器低压绕组(11)的出线头与另一个出线端子(8)并联。本实用新型可作为冶金、化工等行业的冶炼炉变压器。

带手柄电磁制动器 1137

 0

本实用新型提供一种带手柄电磁制动器，包括制动器本体、座板和柄杆，座板可转动地安装于制动器本体上，柄杆与座板通过螺栓固定连接在一起，座板上设置有滚道槽，滚道槽槽口边沿与制动器本体之间夹持有钢球，滚道槽是腰圆形盲孔。采用本实用新型的技术方案，通过将手柄制作成分体的柄杆和座板，柄杆与座板可根据用户使用条件适时拆分，以便于在操作空间狭小的范围内进行操作，通过在座板上设置腰圆形盲孔，当操作柄杆对电磁制动器进行离合切换操作时，使离合切换的角度可进行调整，操作更灵活，座板采用铸造成型工艺或粉末冶金烧结工艺制备，增强了构件的强度，减少切削加工过程对构件内部组织产生的损害影响，有利于延长手柄的使用寿命。

专用于阶梯垫调整装置的阶梯垫标尺 1008

 0

本实用新型涉及钢铁冶金技术领域，具体涉及一种专用于阶梯垫调整装置的阶梯垫标尺，该阶梯垫标尺包括底座、刻度尺和指示箭头；所述刻度尺通过所述底座安装在所述阶梯垫调整装置的框架上，所述指示箭头安装在所述阶梯垫调整装置的底板的端部；所述刻度尺按照垫块的宽度间隔设置刻度，并按照各个垫块的排列顺序在刻度尺上做相应的标记。本实用新型能够利用该标尺直观、精确完成阶梯垫更换，使用不同辊径轧辊，降低轧辊消耗费用，满足轧制需求。

水轮竖喷式雾化冷却装置 1074

 0

一种水轮竖喷式雾化羚却装置,由水轮机室、定桨式转轮、水轮机主轴、风扇、尾水管、配水室、配水管组成,进水管(1)与水轮机室(2)连接为一体,主轴固定支架(10)安装在进水管(1)与水轮机室(2)的连接处,轴承套(11)固定在主轴固定支架(10)上,水轮机主轴(4)的一端与定桨式转轮(3)连接,另一端通过轴承套(11)后与风扇(5)连接,尾水管(6)装在水轮机室(2)与配水室(7)之间,配水室(7)与配水管(8)连接,配水管的末端是喷头(9),它通过竖喷解决冷却液的飘失问题,节约用水,风扇全由水轮机推动,风力大,降温能力强,使用寿命长,不用风机填料,节约运行和建造费用,喷头数量不受限制,广泛用于电力、冶金、化工、医药、食品等大型冷却塔的新建和改造。

小管径温度测量装置 679

 0

本实用新型公开了一种小管径温度测量装置，包括串联在两根小管（1）之间的转接件，转接件上设有标准测温元件（4）；所述标准测温元件为插深100mm的金属封装热电偶或热电阻。本实用新型通过将标准测温元件安装在转接件上，大大的提高了测量温度的准确性。转接件采用T形三通结构，T形三通的直通管两端加工成可快速连接的法兰连接方式，安装方便，密封性好，大大提高了安装效率。本实用新型采用标准测温元件，便于采购，价格便宜，可降低安装成本。提高有色冶金检测仪表装备水平。

在线去除火焰切割铸坯挂渣的装置 803

 0

本实用新型涉及钢铁冶金领域连铸切割系统，尤其涉及一种在线去除火焰切割铸坯挂渣的装置。所述装置，包括火焰切割枪及与其连接的切割摆臂，所述的切割摆臂与管道外壁连接，管道与气体喷吹装置连接。本实用新型结构简单，对现有设备改造方便，能够简单有效地在线清除火焰切割铸坯时产生的液态钢渣，防止连铸坯下方挂渣的生成。

移动式喷锌装置 730

 0

本实用新型涉及冶金机械技术领域，尤其涉及一种移动式喷锌装置。所述喷锌装置，包括喷锌枪和集尘罩，集尘罩内设喷锌枪架，喷锌枪架上设有喷锌枪；所述装置还包括自由移动的小车。本实用新型结构简单，喷锌枪喷射角度固定，生产安全性提高，且除尘方便卫生。

填料自动装卸装置 938

 0

填料自动装卸装置，属冶金行业技术领域，特别是一种焦化厂生产线设备。本实用新型由卸料装置和供料装置两部分组成，其中卸料装置部分从料塔内的吸嘴开始，通过吸料管道进入旋风、布袋组合除尘器，其物料通道经过关风机到料袋，空气通道经过布袋除尘到电动三通阀，再连通罗茨风机的进风口；供料装置部分的供料斗下端连接闭风器，闭风器左端连通罗茨风机，右端连通供料管道，供料管道的末端进入到料塔中。本实用新型的优点是：1.可多点供料和卸料，设备布置紧凑，节省空间，便于移动。2.设备结构简单、紧凑，机械传动部件少，易损件少。3.由于在密闭管道中输送，能很好控制灰尘外扬，防尘效果好，有利于环境保护，改善了劳动条件。4.生产连续化及自动化程度高。5.减轻劳动强度，节约劳动力。6.操作、管理和维修方便。

雾化冷却装置 919

 0

本实用新型公开了一种雾化冷却装置,它由基座,进水口,叶轮,转轴,水室,喷头,风扇组成,叶轮的中心穿过转轴,转轴连接水室,水室通过轴承与基座连接,喷头装在水室上,风扇设在水室的外边。本实用新型具有体积小,重量轻,转速快,风力大,工作压力低,降温能力强,使用寿命长,运行费用低,安装维修方便等优点。广泛适用于化工、食品、医药、冶金电力及有冷却循环水的场合。

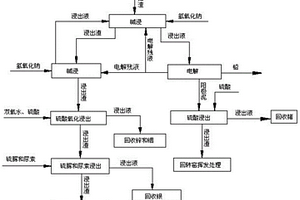

从硫酸铅渣中提取金属铅、银、锌、铟和锗的方法 847

 0

本发明公开了一种从硫酸铅渣中提取金属铅、银、锌、铟和锗的方法，属于湿法冶金技术领域。其包括以下步骤：(1)将硫酸铅渣用氢氧化钠溶液浸出，得浸出液和浸出渣；(2)将步骤(1)中浸出液电解获得电解残液、阳极泥和金属铅；(3)将步骤(2)中阳极泥用硫酸浸出，从浸出液中回收锗，浸出渣进行挥发处理；(4)将步骤(1)中的浸出渣用双氧水和硫酸氧化浸出，从浸出液中回收锌和铟，浸出渣备用；(5)将步骤(4)中浸出渣用硫脲和尿素浸出，从浸出液中回收金属银，浸出渣进行挥发处理。本发明的铅、锌、铟、锗以及银的回收率较高，均达到90％以上，且生产的产品质量较高，生产成本较低。

利用微波从硫砷铁矿中提取金的方法 718

 0

本发明属于湿法冶金技术领域，特别是涉及一种利用微波从硫砷铁矿中提取金的方法。通过对硫砷铁矿进行一次微波处理，利用微波特有的性质，微波作用在物质分子上，使分子运动加速并发生相互摩擦，产生大量热量，从而加速反应，大大缩短了反应时间，提高了生产效率，确保了金的提取率，并在浸出时，再次采用微波反应釜发出的微波使物料继续强化反应分解，从而大大提高了金的浸出率，不仅如此，采用微波反应还大大缩短了反应时间，由原来的72h缩短到2h以内，大大提高了生产效率。

超声波辅助强化浸金方法 982

 0

本发明涉及湿法冶金技术领域，尤其是一种超声波辅助强化浸金方法，经过在加入浸金助剂，加入硫代硫酸盐之后，再采用超声波处理一定时间后，搅拌浸出处理，极大程度的提高了金浸出率，降低了金浸出剂消耗量，降低了成本。

利用液态精炼锰渣制备人造火山石的方法 961

 0

一种利用液态精炼锰渣制备人造火山石的方法，属于冶金领域进行二次精炼，制备是将锰渣二次熔炼，并添加相应的调质料，再将二次精炼过的渣液倒入人造火山石摇炉内，添加硅树脂聚醚乳液作稳泡剂熔炼，然后将渣液混合液浇铸到成型模具中，将成型样品和模具一起来送入梭式窑，经退火、冷却，再拆模、切割，得到人造火山石。本发明提供一种利用液态精炼锰渣制备人造火山石的方法，其目的是扩大锰渣的利用范围，提高锰渣的附加值，提高经济效益。

星形轮子母绳输送法 887

 0

一种星形轮子母绳输送法，由驱动装置、驱动盘、张紧器、星形滑轮组、子母组合钢丝绳、料斗、卸料场组成。从驱动盘、张紧器、卸料场到作业装料场的沿途，按一定的间距和适宜的位置，安装星形滑轮组，将母钢丝绳置于驱动盘、张紧器、星形滑轮组的凹槽内，料斗固接于子钢丝绳上，用张紧器绷紧母钢丝绳，即为星形轮子母绳输送法组合方案。驱动盘驱动母钢丝绳作循环运动，子钢丝绳及料斗随其运动。料石随料斗运至卸料场并自动卸料、关门，以此循环。因体积小，可在较小的空间内运行，可连续多向转弯，分散、连续运输物料，故投资小、能耗及运行成本低、安全系数大、效益高。可广泛用于矿山、冶金、建筑等各行各业的工况现场运输。

亚硫酸锌还原净化湿法炼锌电解液除氯方法 1138

 0

本发明涉及湿法冶金技术领域，尤其是一种亚硫酸锌还原净化湿法炼锌电解液除氯方法，利用亚硫酸锌中亚硫酸根与硫酸铜中的二价铜离子，在水溶液中发生反应，使得亚硫酸根被二价铜离子催化氧化成硫酸根，二价铜离子被亚硫酸根还原成亚铜离子，亚铜离子与电解液中Cl‑形成CuCl沉淀，使得电解液中Cl‑被逐渐脱除，使得脱氯后电解液中Cl‑＜700mg/L，且充分利用锌冶炼厂中间产品亚硫酸锌，极大程度降低了脱氯成本。

利用废杂铜生产电解铜箔的方法及应用 858

 0

本发明提供了一种利用废杂铜生产电解铜箔的方法及应用，涉及冶金材料技术领域，包括如下步骤：将废杂铜溶解，得到含杂质的铜盐溶液，过滤除去不溶性杂质，随后结晶，再固液分离，获得铜盐晶体，将此铜盐晶体加水溶解，生箔，得到电解铜箔。该方法缩短了以废杂铜制造电解铜箔的流程，降低了生产成本，符合绿色制造的原则，并且适合工厂的大规模生产，可以提高企业的经济效益和行业竞争力。

探针式防堵塞保护装置 900

 0

本实用新型涉及冶金行业中输送机的防堵料辅助装置，具体涉及一种探针式防堵塞保护装置，该保护装置包括上下两组镜像设置的保护装置，其中上组保护装置包括电极探针、绝缘瓷杯和固定架；所述固定架包括支撑架，以及穿过所述绝缘瓷杯的竖直架，所述竖直架的上端与所述支撑架固定连接，所述竖直架的下端与所述电极探针固定连接。本实用新型利用输送物料的导电性，将电极探针接入控制电路，能够及时发现溜槽堵塞，降低设备事故发生率和工人的劳动强度，进而达到远程集中控制，改善现场工作环境，促进高炉和烧结机的稳定生产，实现设备自动化控制和减员增效的目的。

连铸中间包长寿命双浇位冲击板 891

 0

本实用新型涉及钢铁冶金技术领域,具体涉及一种连铸中间包长寿命双浇位冲击板。本实用新型的技术方案是这样实现的,其冲击板本体为长方体,特点在于,为长方体冲击板本体内设置有骨架,在长方体冲击板本体下部的内弧面和两侧面设置有翼板。本实用新型设计简单而新颖,由于本实用新型设置有翼板和骨架,同时可在骨架内镶嵌有抗高温冲刷的耐火块,因而本实用新型工作可靠,抗冲击力强,工作寿命长。

制备弧形异形钢的装置 818

 0

本实用新型提供一种制备弧形异形钢的装置，通过异型钢表面浸镀上一层含有稀土等微量元素的铝镀层，经磁场下热处理使铝镀层与异型钢间的界面合金化，再对获得的异型钢表面经喷丸强化处理，然后将表面强化处理过的异型钢直接经冷弯成型而得到隧道桥梁等特殊领域用弧形工字钢。本实用新型操作简单,成本低廉，成材率高，可连续制备出力学性能优良的隧道桥梁等特殊领域用弧形异型钢。属于冶金技术与材料科学领域。

与松料器配合使用的新型压料装置 651

 0

本实用新型涉及冶金行业烧结工艺技术领域的带式抽风烧结机布料操作系统的压料装置，尤其是一种与松料器配合使用的新型压料装置。所述的包括第一吊耳和第二吊耳，所述的第一吊耳和第二吊耳分别固定设置在烧结机头部机架台车的两侧面上且关于烧结机台车的长度方向对称布置；第一吊耳和第二吊耳内套设有穿心长轴；一组单块压料板分别通过其上一端固定设置的挂耳水平安装在穿心长轴上，一组单块压料板的另一端分别呈一定角度的弯曲，一组单块压料板上分别固定设置有配重块。本实用新型具有结构简单、适用范围广、使用方便、高效等优点。

中间包水口烘烤器 857

 0

中间包水口烘烤器,属于冶金连铸技术,目的是提供一种充分利用炼钢厂的现有装备,既能保证烘烤效果,又能降低设备投资中间包水口烘烤器。该中间包水口烘烤器由快速更换机构(3)、连接螺母(4)、烘烤杯(5)、排气管(7)、压缩空气管(6)组成,其快速更换机构(3)将该烘烤器与中间包(1)的水口(2)相连接,并用连接螺母(4)固定烘烤杯(5),烘烤杯(5)底部与排气管(7)相连,排气管(7)为一弯管,其上的压缩空气管(6)与排气管(7)直管部分相交的角度约为30°～60°。本实用新型结构简单,投资少;水口烘烤均匀、温度高;可延长中间包包壳和快速更换机构的使用寿命,减少燃料消耗,还可提高水口的使用寿命。

粉末合金混合料干燥锅 943

 0

本发明属于粉末冶金的技术领域，具体公开了一种粉末合金混合料干燥锅，包括机架、锅体，机架上还设有喷砂机构，喷砂机构包括气泵、盛装金属粉末的储砂箱和储存氩气的储气箱，气泵与储气箱连通，储气箱内设有加热装置，储砂箱上设有出砂口，出砂口连通至锅体的内部；锅体的内侧壁上转动连接有转轴，转轴上沿轴向滑动连接有若干推板，推板随转轴转动时能与出砂口对齐；锅体的内侧壁上设有支杆，支杆上滑动连接有支板，支板能与推板相抵，支板上固接有拉线，锅体内设有换向杆，缠绕在换线杆上，锅体的内侧壁上设有第一筛板和第二筛板，第二筛板的顶部与拉线固接。本发明的目的是解决粉末干燥过程中，水蒸气难以挥发的问题。

从锌电解阳极泥中回收锰的方法 857

 0

本发明公开了一种从锌电解阳极泥中回收锰的方法，将锌电解阳极泥用热水洗涤至锌小于100mg/L，然后按C/二氧化锰=0.2‑0.3加入炭黑或者木炭粉或者焦炭粉，混合均匀，置于微波场中辐射30‑40分钟，再用硫酸进行浸出，浸出液加碳酸氢铵和硫化铵中和净化至PH为4‑5及锌、铅小于5mg/L，再用氨水和工业级硫酸铵及电解添加剂调制进行电解金属锰，含银硫酸铅渣再用常规湿法冶金方法回收铅和银。本发明从锌电解阳极泥中回收锰能够达到节能，减排，经济效益最大化。

在硫酸介质中电解分离铁和锌的方法 1044

 0

本发明涉及湿法冶金技术领域，具体涉及一种在硫酸介质中电解分离铁和锌的方法，硫酸介质中电解分离铁和锌的方法，将物料经硫酸浸出、还原三价铁、除杂、磁性电解后，取电解槽阴极泥上物质为金属锌片，阳极泥上或阳极区内物质为结晶氧化铁或无定形氧化铁；所述的磁性电解是在附加磁场的条件下采取隔膜电解；本发明的分离方法不采用回转窑焙烧处理以及不采用黄钾铁矾法或者中和氧化法或Fe(OH)₃法除铁，减少了能耗及环境污染；通过硫酸浸出和磁性电解，改善了分离效果，使得分离产物纯度高，进而有利于铁、锌的回收利用。

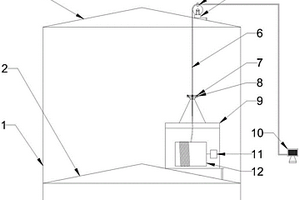

储缆筐电缆收储及运行状态报警调节装置 1065

 0

本申请公开了一种储缆筐电缆收储及运行状态报警调节装置，涉及冶金煤气柜和港口装载技术领域，包括：储缆筐，其安装于煤气柜内部设置的活塞表面；中心电缆固定组件，其设置于煤气柜的柜顶表面；以及收储组件，其安装于储缆筐内；其中，所述收储组件用于收卷中心电缆；其技术要点为，环组件能够对中心电缆的溢出状态进行报警，称重测力传感器可以对中心电缆的拉力超限状态进行报警，当活塞上升或下降时，激光柜位仪可以测量出活塞的移动距离，伺服电机配合收线盘可以根据煤气柜活塞的移动距离释放出或卷绕进相应长度的中心电缆，使中心电缆的收储得到有序的控制，这样对中心电缆和煤气柜的安全运行起到了保护作用。

废钢原料处理装置 803

 0

本实用新型涉及冶金的技术领域，特别是涉及一种废钢原料处理装置，其操作简单，可对废钢原料进行多次粉碎，提高粉碎效果，提高工作效率，节省生产成本，提高了实用性；包括箱体、第一粉碎轮、第二粉碎轮、第一电机、减速器、引导板、隔板和检修门，箱体中部设置有内腔，第一粉碎轮和第二粉碎轮均位于内腔顶部并与之可旋转连接，第一粉碎轮和第二粉碎轮通过传动装置连接，第一电机和减速器均安装在箱体后端，第一电机输出端与减速器输入端连接，减速器输出端穿过箱体与第一粉碎轮后端连接，箱体左端设置有进料口，引导板左端与进料口右端连接，箱体右端设置有出料口，下腔室左端设置有检修口，检修门覆盖检修口，检修门左端设置有把手。

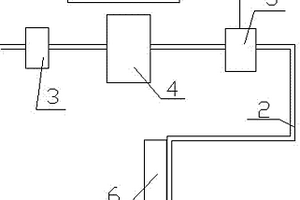

电解槽内沉淀物的联合处理系统 841

 0

本实用新型属于湿法冶金技术领域，具体涉及电解槽内沉淀物的联合处理系统。该联合处理系统，包括电解槽，所述电解槽依次连接真空罐、压滤泵和压滤机，所述真空罐还连接有真空泵，所述压滤泵和压滤机还连接有循环池。使用本实用新型的电解槽内沉淀物的联合处理系统利用压滤泵直接抽取真空罐内的物料，至压滤机采用明流式过滤方式进行压滤，压滤出的液体由循环池回收，可减少物料损失。压滤后的固体物料水分低，可及时转运，且杜绝了转运中对环境的污染。
