贵州有色金属电冶金技术理论与应用

新型锰粒子烘烤装置 834

 0

本实用新型公开了一种新型锰粒子烘烤装置，具体涉及冶金化工技术领域，包括固定架，所述固定架内部两端对应设有第一固定筒和第二固定筒，所述第一固定筒和第二固定筒之间设有转筒，所述转筒下方设有振动筒，所述转筒内部设有烘烤筒，所述转筒和烘烤筒之间环绕设有连接杆，所述转筒内侧环绕开设有活动槽，所述连接杆一端固定连接弹簧，且连接杆一端和弹簧均设于活动槽内部，所述烘烤筒内壁设有挡板，所述挡板包括粘尘垫和滤网。本实用新型可更好的对锰粒子物料表面的水分、灰尘、废屑等杂质进行清理，使烘烤干燥后的锰粒子物料更加洁净，可均匀的对锰粒子物料进行真空冷干燥烘烤，避免高温使锰粒子物料变色，从而保证锰粒子物料的品质。

自动清除堵料的装置 1064

 0

本实用新型属于冶金制造用机械控制技术领域，具体涉及一种自动清除堵料的装置，适用于输送料斗上，在输送料斗的进料口设置有进料输送带，在输送料斗的下料口的下方设置有出料输送带，包括PLC控制器，给进料输送带和出料输送带提供动力的电动机同时与PLC控制器电连接，输送料斗的下部设置振动器，振动器由振动电机提供动力，振动电机通过空气断路器与PLC控制器电连接，输送料斗的中下部设置有空气炮，空气炮通过开关与PLC控制器电连接，输送料斗内还设置有光电开关，光电开关通过常开开关与PLC控制器电连接。与传统清除装置相比，本实用新型提供的清除堵料的装置实现了自动检测和处理堵料的目的，提高了工作效率。

改性超高分子量聚乙烯托辊 721

 0

本实用新型旨在提供一种重量轻、成本低、耐腐蚀、密封性好、抗冲击、高速运行噪音低、耐磨损、使用寿命长、抗静电的改性超高分子量聚乙烯托辊,它包括托辊筒体和托辊轴,在托辊轴的一端套设有轴承、密封体、外密封组件和弹性钢质阻挡盘,在轴承和托辊筒体的内壁之间配合设置有密封支撑旋转体,在密封体和外密封组件之间设置有密封旋转体,所述密封旋转体与托辊筒体的内壁配合设置在一起,所述密封旋转体与密封体相邻的端面上设置有N条凹陷的凹环槽,所述密封体与密封旋转体相邻的端面上设置有N条凸出的凸环条,所述凸环条与以上所述的凹环槽一一对应配合设置,所述N为自然数;其应用于矿山、冶金等行业。

产品标牌打字机 784

 0

产品标牌打字机,用于冶金轧钢企业打印产品标牌。本实用新型的打字机是用钢板制做两个钳背2和4,用轴3将两个钳背联接在一起,一个钳背固定,另一个钳背绕轴3活动,钳架一侧安装电磁铁1,另一侧安装上下打字盒5和13,利用电磁铁的通断电使钳口8、9开合,而使放在上下打字盒中的标牌打字。该打字机结构简单、操作方便,每动作一次可打两个金属标牌。

液固分离过滤机均布进料装置 1067

 0

本实用新型公开了一种液固分离过滤机均布进料装置。它是将过滤机的进料总管敷设在过滤机半月槽正面的中部,使进料总管分别与两个阀连接,两个阀分别与两个进料分管连接,两个进料分管分别与两个进料口连接,形成并联的两端进料方式,半月槽的下面出口与分离装置连接。本实用新型结构简单,操作方便,能够保证两端均匀进料,实现物料在过滤机半月槽内均布,提高过滤效率,达到提高过滤机产能和降低滤饼含水(液)率的效果。本实用新型可在湿法冶金、化工、食品等行业应用。

舀瓢形曲轴式铁液浇包 855

 0

本实用新型涉及冶金铸造行业的浇铸浇包，尤其涉及一种可以使浇铸落点保持统一位置的浇包，其包括包架，包架内侧设置有浇包，浇包上端边缘设置有包嘴，浇包后端下方设置有丝杆升降机，丝杆升降机中轴两端安装有转动手轮，所述浇包为舀瓢形曲轴式浇包，舀瓢形曲轴式浇包的包嘴底部连接于曲轴边沿。本实用新型采取舀瓢形曲轴式浇包，包嘴底部设置在曲轴边沿，铁液要落点保持统一，便于自动化控制。

迁车台手提式牵引装置 1126

 0

迁车台手提式牵引装置，属冶金行业技术领域，特别是一种焦化厂生产线设备。本实用新型的牵引装置是在一个三角支座的顶部安有轮轴和锯齿扣，轮轴上配有绳轮，绳轮上挂有一条牵引绳，牵引绳一端连接到迁车台卷扬机，另一端穿过卷扬机连接在机车的牵引挂钩上；锯齿扣通过链条和挂钩固定在地基上。本实用新型的优点是，与传统的迁台车牵引装置相比，本装置采用单独的活动式绳轮，重量轻，携带方便，只需要迁车台上的一部卷扬机，通过改变绳轮在车前车后的位置即可方便快捷地实现机车的上台与下台移动。节约安装时间，成本低廉，操作简便，省时省力，安全可靠。

一套石墨电极空冷用氩气供给系统 1091

 0

本专利公开了冶金设备领域中的一套石墨电极空冷用氩气供给系统，包括氩气机和能与连接槽相啮合的绝缘固定台，所述绝缘固定台上设有与绝缘固定台共轴线的通孔，通孔内套接有氩气管，氩气管的一端上设有与氩气管共轴线的圆环，而在通孔的内壁上设有与圆环转动连接的限位环，所述氩气机包括压缩机和氩气罐，氩气罐通过所述压缩机与氩气管的另一端相连。采用本系统，可克服现有技术中，氩气供给不足的问题。

重型电磁振动给料器 664

 0

重型电磁振动给料器属于冶金行业技术领域，特别是一种焦化厂电磁振动给料器。本重型电磁振动给料器由活动支座上的振动源、料槽和出料口组成，在振动源的外边设置一个隔离罩，隔离罩与振动源之间填充岩棉层，隔离罩两侧分别设置进风口和出风口，进风口和出风口内安有空气过滤器。本重型电磁振动给料器是现有振动给料器升级版本，由于它体积大，振动源提供的能量也大，能实现最大排焦量250t/h。与其他振动给料器不同的是在振动源周围设置一个隔离罩，里面有岩棉层，从而使振动噪音大大降低，另外，还在振动源两个侧面分别安有进、出气口，内设有空气过滤器，使之能把由于隔离罩的使用带来内部温度的升高给降下来，显著提高了工作性能，特别适用于大排焦量的干熄焦排焦作业。

制氧机排液装置 932

 0

本实用新型涉及冶金制氧技术领域，具体涉及一种制氧机排液装置。所述的排液装置，包括制氧机精馏塔上、下塔和氮气储存装置，氮气储存装置通过第一进气管与低温液体汽化器相连接，制氧机精馏塔上塔通过第一排液管与低温液体汽化器连接，制氧机精馏塔下塔通过第二排液管与低温液体汽化器连接。本实用新型结构简单，操作方便，安全性高，排液电耗大大降低，延长了空压机的使用寿命。

带法兰的高密度聚乙烯尼龙复合管材 876

 0

一种带法兰的高密度聚乙烯尼龙复合管材，涉及塑料管技术领域，特别是对含有微细固体颗粒、带腐蚀性介质的物料输送的塑料管道。复合管材由外直管、内衬直管和法兰组成，法兰为内衬直管一体延伸体，法兰上部为小于下部的圆柱状，圆柱顶面为有若干条同心圆排列的小沟槽。其有益效果是：本实用新型结构简单，其耐磨性是铸铁管10倍以上，是锰铁钢管6倍以上，不锈钢12倍以上。本实用新型直管与法兰一次成型，具有良好的耐腐性和耐磨性，而且提高了强度和抗压能力、抗疲劳能力和使用寿命。同时，本实用新型施工安装方便，密封性能更好，无毒性，无二次污染，造价低，维护费用低，是金属管材的理想替代品，可广泛应用于冶金、矿山、水泥、化工、石油、选矿等行业。

高炉分体式小料钟 867

 0

本实用新型涉及一种高炉炉顶布料装置,尤其是双钟式炉顶结构,属于冶金冶炼技术领域。分体式小料钟由大小相等的两部件组成,两部件的接触面内侧均匀布置螺栓孔,用螺栓将两部件固定,两部件的接触面进行机加工,使两部件固定在一起后得到密封效果。本实用新型采用分体式结构后,安装拆除方便,当小料钟磨损严重或穿孔时,可随时更换小料钟,避免了整体式料钟因磨损严重而不便更换,大料钟上下压力失控而影响高炉正常生产。

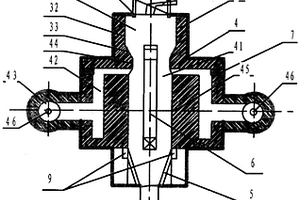

焙烧炉天然气喷嘴 813

 0

本实用新型公开了一种焙烧炉天然气喷嘴，涉及冶金技术领域，包括喷头，喷头的外壁一侧均与开设有若干出气孔，且喷头的左端固定设置有第一法兰盘，喷头的内壁均匀开设有若干安装槽，全部安装槽的内部共同卡接有清洁组件，该喷嘴使用时进入的空气与燃气能够带动风扇转动，从而能够驱动转动辊与承载臂转动，进而搅拌叶能够对空气与燃气进行充分混合，提高燃气的燃烧效率，而且转动辊的转动无需外部动力驱动，节省了能源消耗，清洁组件转动时，钢刷能够对喷头出气孔周围内壁进行刷洗，避免灰尘以及其他污垢的积聚，时刻保持出气孔的通畅，大大，保证喷头的正常工作，而且清洁组件与喷头之间为分体式设计，便于对其拆卸检修、更换。

新型高温烧结烟气循环利用装置 936

 0

本实用新型涉及冶金技术领域，具体为一种新型高温烧结烟气循环利用装置，包括：底座，所述底座的顶端固定连接有烧结炉，且烧结炉的一端设置有冷却段，所述烧结炉远离冷却段的一端和清灰室固定连接，且清灰室远离烧结炉的一端和引风机固定连接，所述清灰室和引风机皆和底座的顶端固定连接；循环机构，所述循环机构包括出烟管、循环风机和循环烟管，所述烧结炉远离清灰室的一端和冷却段的正面皆和出烟管固定连接，且出烟管皆和调节室固定连接。本实用新型在实际使用的过程中，可以有效的减少环境污染，并且可以节约能量，对装置的余热进行回收利用，并且具有较好的减震性，操作便捷。

牵引钢绳的张紧装置、牵引装置及取料机 1134

 0

本实用新型提供了一种牵引钢绳的张紧装置、牵引装置及取料机，涉及冶金技术领域。一种牵引钢绳的张紧装置，包括机体、第一滑轮、第二滑轮以及第三滑轮。第一滑轮以及第三滑轮均转动连接于机体，机体上设置有用于使第二滑轮进行往复伸缩的弹性伸缩机构，第二滑轮设置于第一滑轮与第三滑轮之间，第一滑轮以及第三滑轮的钢绳缠绕方向与第二滑轮的钢绳缠绕方向相反。此张紧装置，可避免钢绳由于拉扯而被拉长的问题，从而减少了设备发生事故的几率，提高设备使用寿命，进而提高了经济收益。一种带有钢绳张紧的取料小车牵引装置，利用此牵引钢绳的张紧装置对钢绳进行时时张紧，钢绳不易被拉长。

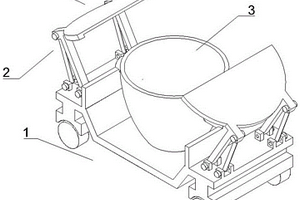

铁水包加盖装置 754

 0

本实用新型公开了铁水包加盖装置，属于冶金铸造领域，包括车体和铁水包，所述铁水包位于车体顶部且放置在车体中心，所述铁水包开口向上，所述车体上装有自动封盖装置，所述自动封盖装置包括两个封盖机构，所述封盖机构分别安装在车体左右两侧，所述铁水包左右两侧均装有耳轴，所述车体顶部对应两个耳轴装有限位板，所述限位板上加工有与耳轴相配合的卡槽，优点在于：本实用新型可封闭铁水包，降低铁水运输过程中的热量损失。

轧钢机支撑辊 687

 0

本实用新型公开了一种轧钢机支撑辊,用于解决现有支撑辊在损毁后不能修复再使用的问题而设计;其包括一辊轴,该辊轴两端一体形成有辊颈,所述辊颈上形成有凹槽,该凹槽内焊接有沉积层。修复后的支撑辊,沉积层与辊颈凹槽呈冶金结合状态,该沉积层呈层状结构,其显微硬度比辊轴的显微硬度略高;其光洁度、硬度、锥度、组织结构等技术指标均符合技术要求,能够正常生产使用。

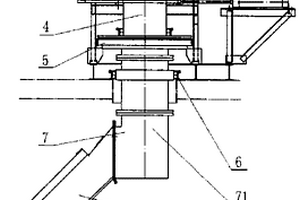

旋转布料器 692

 0

本实用新型涉及一种竖炉旋转布料器，尤其适用 于350m3以上大型石灰竖炉炉顶 布料，属于冶金竖炉技术领域。本旋转布料器，由受料斗、立 架、固定料筒、回转支撑体、旋转料筒、驱动装置、底座构成， 所述受料斗与固定料筒连接，固定料筒中设置有料筒开启装 置；所述旋转料筒与固定料筒松动连接，其末端悬挂固定有撒 石板装配，并通过法兰固定在回转支撑体的外轮圈上部，回转 支撑体内轮圈通过法兰固定在底座上；固定于底座上的驱动装 置通过齿轮与回转支撑体轮圈外齿轮啮合。本旋转布料器与现 有技术相比改善了生产条件和炉顶环境，具有运转平稳，结构 合理，维修量小，易操作，重量轻，造价低，寿命长的特点。

组合式大包注流保护及钢液导向装置 699

 0

本实用新型为组合式大包注流保护及钢液导向装置,属于冶金连铸设备。该装置由通过注液的保护套管1和砌在中间包6的底部大包冲击点处的导流砖2组成,保护套管1的底部带有出钢口5。大包注流时,注流通过保护套管1,在导流砖2的作用下钢流通过出钢口5向上流。本实用新型可减轻大包注流与空气的二次氧化程度,减少夹杂物及减少中间包渣的卷入,并便于夹杂物上浮出钢流面。

新型钢卷塔形矫正装置 1108

 0

本实用新型涉及冶金机械领域，公开了一种新型钢卷塔形矫正装置，针对现有技术中的热轧带钢在卷取生产中容易出现塔形缺陷的问题，现提出如下方案，其包括包括底座、安装在底座顶部的支座和安装在支座顶部的液压缸，所述液压缸的伸长端通过连接组件安装有推板，所述支座上安装有导向组件、以用于限定推板沿水平方向移动；所述连接组件包括固定在推板背面的固定套、转动连接在固定套外部的活动套、固定在液压缸伸长端外部的定位环。本实用新型设计合理、结构新颖、构造简单、便于安装、投资少，不仅可以达到快速有效消除钢卷塔形的效果，而且可实现自动控制及夹持力调节、效果可靠高效。

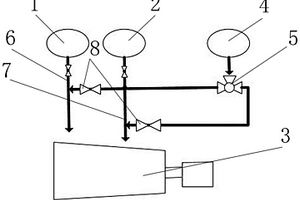

烧结烟道锅炉蒸汽利用改道装置 831

 0

烧结烟道锅炉蒸汽利用改道装置。本实用新型涉及钢铁、冶金行业节能及余热发电领域，尤其涉及烟道余热利用发电装置。一种烧结烟道锅炉蒸汽利用改道装置，烧结大烟道锅炉出气管道通过三通阀分别连通烧结环冷余热高压集汽箱进汽轮发电机的高压管道和烧结环冷余热低压集汽箱进汽轮发电机的低压管道，烧结大烟道锅炉出气管口设置压力传感器和温度传感器，通过烧结大烟道锅炉出气管口的温度压力判断控制三通阀通向高压管道和低压管道。通过本实用新型解决了烟道锅炉产生的低参数蒸汽发电的问题。

全深度采样器 1162

 0

本实用新型公开了一种适用于物料堆中采样的全深度采样器，它包括采样筒（3），采样筒（3）内设有由传动轴（1）带动的螺旋轴（4），其特征是采样筒（3）近顶端的筒壁上开设有出料口（2），出料口（2）处连接有用于暂时存样和卸样的卸样装置，本实用新型结构简单、拆装方便、卸料方便省时，提高了取样效率，保证了样料的真实代表性，可广泛运用于各火力发电厂，钢铁、冶金行业及大型化工行业等用车载（汽车或火车）燃料或原料（煤炭、焦炭、石灰、矿石、矿粉等）进场采样。

木联体隔膜框 862

 0

本实用新型公开了一种木联体隔膜框，具体涉及冶金化工技术领域技术领域，包括箱体，所述箱体内部设置有第一电动推杆，所述第一电动推杆输出端设置有固定板，所述固定板远离第一电动推杆的一侧设置有夹持板，所述夹持板内部设置有膨胀条，所述固定板内部设置有连接管，所述连接管包括有第一连接管和第二连接管，所述第一连接管远离第一电动推杆的一侧设置有出液口，所述第二连接管靠近夹持板的一侧设置有入液口。本实用新型通过设有滑板和膨胀条，膨胀条会吸收水分膨胀，从而会将隔膜板与夹持板之间的缝隙填满，可避免电解液泄漏，提高连接的密封性，本实用新型，将隔膜板与滑板连为一体，可循环使用，工作效率高。

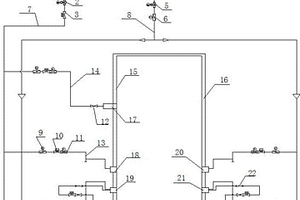

燃气锅炉煤气安全保护系统 711

 0

本实用新型属于冶金用高炉煤气锅炉领域，尤其涉及一种燃气锅炉煤气安全保护系统。本实用新型通过在焦炉煤气总、支管道和高炉煤气总、支管道上加设多套电动蝶阀、电动盲板阀、气动快速切断阀、液动快速切断阀、手动闸阀，能够快速有效地切断煤气燃料，还可以精确调节煤气输送量。

左右结构串联壳式电炉变压器 1029

 0

本实用新型公开了一种左右结构串联壳式电炉变压器,属于变压器;旨在提供一种阻抗电压低、涡流损耗小、散热效果好的变压器。它包括油箱、主变器和串变器,主变器包括主变器铁芯、主变器低压绕组,串变器包括串变器铁芯、串变器低压绕组;主变器、串变器左右排列固定连为一体,主变器铁芯(1)、串变器铁芯(12)与油箱(3)之间设有隔油板(5);主变器低压绕组(4)与对应的串变器低压绕组(11)串联,各主变器低压绕组(4)的进线头与出线端子(8)并联,各串变器低压绕组(11)的出线头与另一个出线端子(8)并联。本实用新型可作为冶金、化工等行业的冶炼炉变压器。

连铸坯定重切割装置 944

 0

本实用新型涉及冶金行业坯定的切割设备,具体是铸坯如方坯、板坯、矩形坯和圆坯等的连铸坯定重切割装置。它包括称重机构、计算机处理系统和铸坯定重切割机构,其特征在于:计算机处理系统(B)与称重机构(A)和铸坯定重切割机构(C)之间电连接。该结构实现了对铸坯定重切割,不受因结晶器磨损造成的断面变化,拉速波动、铸坯热收缩率等可变因素影响,始终为实时在线定重切割;其称量过程定位准确,控制过程以软件实现,避免了人工干预的误差,外围机电设备维护维修方便,不受生产或非生产过程限制和影响。重量精度可控制在目标重量±1KG范围以内,重量命中比率可达到91.63%。成材率提高。

炼钢尘泥球团焙烧竖炉 706

 0

本实用新型涉及一种冶金尘泥及其他粉尘造球、焙烧设备,特别是一种炼钢尘泥球团化渣剂的焙烧竖炉。本实用新型包括炉体,及其顶部的给料装置和其底部的排料装置,所述炉体呈矩型,由预热区、焙烧区、冷却区连续构造组成,所述炉体沿一垂直轴线左右对称设置,所述焙烧区由焙烧炉腔、热气通道和燃烧室组成,所述焙烧区内腔沿轴线垂直于热气通道设置档墙,档墙两端固定在炉体轴向壁墙上。本实用新型与现有技术相比,延长了预热区的长度,使湿球团在进入了焙烧区前烘干游离水,采用了强制负压操作,实现了完全连续排料,有效解决了现有焙烧设备炉内温度不均以及粘结严重的问题。

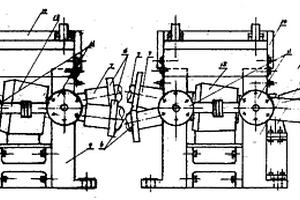

无缝热轧管机 792

 0

一种无缝热轧管机。本实用新型属冶金行业中的管材轧机领域。本实用新型适用于钢、铜、铝等金属管材的热轧。本实用新型主要技术是采用两台电机,每台电机用联轴器连接一个变接箱,变速箱又用联轴器连接一个齿轮箱,齿轮箱通过万向连轴节和连接杆与第一台轧机的轧辊连接,第一台轧机的轧辊又通过万向连轴节和连接杆与第二台轧机的轧辊连接。本实用新型主要优点是:启动速度快,工作平稳,生产效率高,轧辊磨损小,使用寿命长。

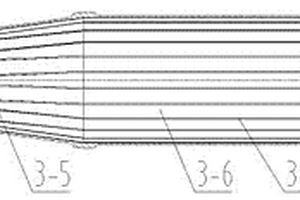

整体式离心机转鼓 880

 0

整体式离心机转鼓涉及一种冶金及环保企业使用的大型离心机转鼓。本实用新型转鼓大端内孔直径≥φ458mm，小端内孔直径≥φ245mm,深度≥2020mm；内部有12组24个宽5mm、深0.68mm的槽，每组槽夹角30度，内孔带锥，锥角为8度，锥体部分和筒体部分为一个整体结构。本实用新型的有益效果是：1、尺寸精度高，同轴度好，减少转鼓高速旋转过程中的振动、噪音，同时避免对接处安全隐患。2、加工程序简单，加工内孔后的镗杆换上铣头装置，操作简单，减少换装时间。3、加工成本降低，镗杆一杆两用降低制造费用。

实现链篦机边缘偏析布料改善球层透气性分布的装置 806

 0

本实用新型涉及冶金行业技术领域，尤其是一种实现链篦机边缘偏析布料改善球层透气性分布的装置。所述的装置包括布料斗本体，布料斗本体整体呈收缩状；在布料斗本体出口侧边缘位置开设有挖孔，挖孔为半圆形；位于链篦机机架两侧分别固定设置有固定挂板，固定挂板两端设有吊耳，与链篦机机架一内侧面成一定角度设置平球板，通过其上部装设的挂耳，在穿心轴穿引下与固定挂板两端设置的吊耳连接，平球板倾斜布置在球层边缘上方，平球板板面与位于链篦机篦床上表面的球层料面水平接触，平球板下部向上弯曲成弧状。本实用新型结构简单、使用方便、经济实用、安全性高，该装置使用后实现了链篦机-回转窑球团生产的稳定、高产和节能降耗。
