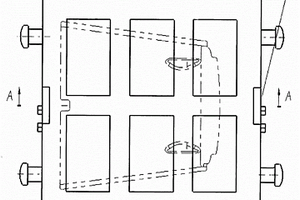

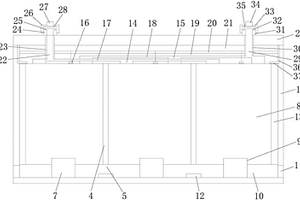

本实用新型提出一种安全低温锂电池组,纵隔层和横隔层与外壳内壁固定,下端与外壳间留第一过风间隙;纵隔层与横隔层形成电池腔,下方外壳设卡接座,内设锂电池单体,卡合于卡接座上,与外壳底壁间留第二过风间隙;外壳侧壁设通风口;外壳底壁设风扇;纵隔层和横隔层填充相变储热介质;锂电池单体与外壳间设电加热片;锂电池单体上设正极耳、负极耳、温度传感器、正极母线和负极母线;锂电池单体上设绝缘层、隔热层和电路板;正极母线接正极导柱,顶盖设正极绝缘螺柱并螺合正极绝缘螺帽,正极导柱穿通正极绝缘螺柱并设正极下接片;正极绝缘螺帽设正极连接柱和正极上接片;负极结构相同。本实用新型可以在低温环境使用,节约电能,避免非正常放电。
一种用于熔炼铝锂合金的不锈钢坩埚涂料及其制备方法,涂料成分按重量百分比为:粘结剂组分30~40%,骨料60~70%;粘结剂组分按重量百分比含Al(OH)30.6~0.8%,MgO 0.5~0.8%,CrO30.5~0.6%,锌铬黄0.9~1.2%,铝粉19~25%,磷酸溶液31~48%,余量为水;骨料为粒度800~1000目的碳化硅粉;制备方法为:(1)将Al(OH)3和MgO混合后加入水和磷酸,在搅拌条件下加热到50~80℃;(2)加入铝粉、CrO3、锌铬黄和碳化硅粉,搅拌制成浆料;(3)球磨混合至少2h。本发明的涂料在涂覆后用于熔炼铝锂合金,涂层无开裂脱落等现象,所熔炼的铝锂合金铸锭没有碳化硅以及其他夹杂。
本发明涉及锂离子电池领域,属于锂离子电池用块体负极的制备技术,具体为一种不含任何粘合剂和集流体的用于锂离子电池的多孔导电块体负极的制备方法。该方法通过烧结冷压成型的负极材料粉末形成多孔结构,或再通过添加不同种类的有机物来提高多孔导电块体负极的电化学性能或制备出较大的块体负极。本发明可以在不使用任何粘合剂和溶解粘合剂所需溶剂的情况下制备出多孔导电块体负极。采用该方法制备的块体电极导电性好、单位体积内电极的充放电容量高、制备工艺简单、块体电极制造成本低,并且大大改进了块体电极的电化学性能。解决了常规制备负极极片冗长繁琐的工艺,需要多种工艺设备以及价格昂贵的粘合剂和溶解粘合剂所需溶剂的问题。
本发明公开了一种高能量高功率密度的锂离子超级电容器及其组装方法,属于电化学储能器件技术领域。为了大幅度提高锂离子超级电容器的能量密度,采用具有一定含氧官能团的非石墨炭材料作为正负电极,通过对电极预先嵌锂后,以锂盐有机电解质溶液作为电解液,组装成锂离子超级电容器。通过此设计及组装方式,能够使得正负电极在器件工作过程中始终处于最合适电位区间,最大程度发挥非石墨炭材料的高比容量以及高功率的特性;且能够充分利用电解液的可用电压窗口,使器件工作电压达到了电解液的分解电压上限,大幅度提高了锂离子电容器的能量密度和功率密度。

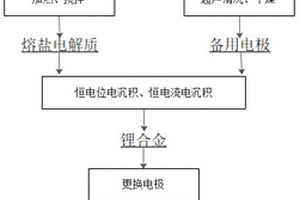

一种高Li含量锂合金的制备方法,按以下步骤进行:(1)在氩气气氛条件下,将尿素粉末和锂盐粉末混合搅拌得到熔盐电解质;(2)将熔盐电解质置于电解槽内,在氩气气氛条件下,进行恒电位电沉积或恒电流电沉积;(3)恒电位电沉积或恒电流电沉积结束后,将表面沉积有锂合金的阴极板取出,经表面清洗后,再烘干,在阴极板表面制成高Li含量锂合金。本发明工艺流程短,生产温度低,制成的高锂含量锂合金能够直接用于制备不同牌号的锂合金。

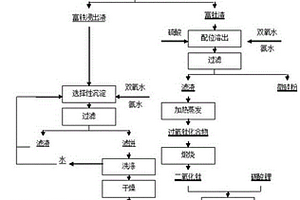

本发明公开了属于锂离子电池电极材料准备技术领域的一种利用提钒弃渣制备锂电池电极材料的方法;包括:(1)铁钛分离:(2)制备黄铵铁矾:(3)制备LiFePO4锂二次电池正极材料:(4)制备钛酸锂前驱体:(5)制备Li4Ti5O12锂二次电池负极材料:本发明以难处理的多次水浸提钒弃渣为原料,运用选择性沉淀技术制备锂离子电池负极材料钛酸锂和正极材料磷酸铁锂前驱体,进而低成本制备这两种锂离子电池正、负极材料—LiFePO4和Li4Ti5O12,实现对提钒弃渣中各有价元素进行了回收、高附加值利用;实现固体废物资源化和环境友好,保护环境。

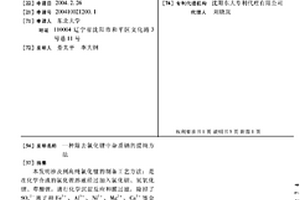

本发明涉及到高纯氯化锂的制备工艺方法;是在 化学合成的氯化锂溶液经过加入氯化钡、氢氧化锂、草酸锂, 进行化学沉淀反应和膜过滤,除掉了 SO4 2- 离子和Fe3+、 Al3+、 Ni2+、 Mg2+、 Ca2+等金属杂质的离子后的溶液 中加入离子交换吸附剂深度除杂质钠的方法;是在60~95℃温 度下向第一步除去杂质的氯化锂溶液中,加入粉末状的无机离 子交换剂 Li1.3Ti1.7Al0.3 (PO4) 3或 Li1.3Zr1.7Al0.3 (PO4) 3,并经膜过滤深度除去杂质钠,再经干燥获得 纯的氯化锂产品;上述全部工艺过程均在常压下进行;氯化锂 产品中杂质含量可降至:Na<10ppm,Ca<25ppm,Mg< 10ppm,Fe<7ppm。该纯度氯化锂完全能作为一步电解生产出 超过99.9%的金属锂的原料,本工艺流程短并且容易操作。
本发明公开了一种零点电源与锂离子电池的电池组作为救生舱电源的应用,该电池组包含至少一个零点电源单体和至少一个锂离子电池单体,所述零点电源单体与所述锂离子电池单体能够串联和/或并联。本发明提供的用作救生舱电源的电池组将零点电源和锂离子电池整合在一起,所述零点电源单体与所述锂离子电池单体可以串联和/或并联,也可以断开连接。例如,在使用时,如果锂离子电池的电量能够满足使用要求,则可以将所述零点电源单体与所述锂离子电池单体断开连接,锂离子电池与用电设备相连提供稳定的电压和电流;当锂离子电池使用一段时间之后(例如电量不足时),可以将所述零点电源单体与所述锂离子电池单体串联和/或并联,零点电源可以持续不断地、稳定地为锂离子电池充电,适合用作救生舱电源,使用方便。

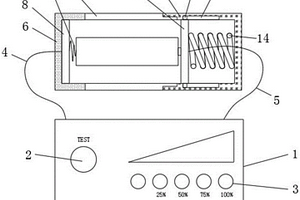

本实用新型公开了一种锂电池电量检测用指示灯,包括左筒体、第一限位机构、第二限位机构和第三限位机构;本实用新型的锂电池电量检测指示灯可以根据需要检测的锂电池的型号,更换对应的电池限位机构,从而达到快速的对不同型号的柱状锂电池进行检测,其中第二限位机构的第二限位环的内径大小与18650锂电池的外径大小相匹配,当需要检测18650锂电池时,更换第二限位机构,将18650锂电池插入第二限位环,右铜片和第一弹簧分别与18650锂电池的正负极连接,电量测量灯板通过第一线路、第二线路、右铜片和第一弹簧连接18650锂电池的正负极,按压开关,对18650锂电池剩余电量进行检测,使用方便,可以对不同型号的锂电池进行快速的检测,使用范围广泛。
本发明涉及一种铝锂合金钣金零件热成形加工方法,包括以下步骤:1)热成形模具的设计:1.1)模具的材料选用中硅钼球墨铸铁,型面的粗糙度达到Ra1.6;1.2)上模的导板与下模的单面间隙在0.5mm以上;1.3)在模具内设置零件的定位装置;2)采用热成型模具热成形铝锂合金零件;2.1)模具分别与上、下工作台进行固定,并进行开、合模试验;2.2)将铝锂合金毛料表面和模具成形表面均涂抹石墨;2.3)零件热状态预成形;2.4)零件热成形的最终成形。该方法在满足铝锂合金材料均匀流动的温度下,实现使用热成形模保证零件几何形状和尺寸精度,克服零件成形时的开裂和褶皱现象,保证铝锂合金零件在稳定的状态下成形加工。
熔盐电解法制备铝锂合金的方法,其特征在于:采用含有锂盐的混合碳酸盐或混合硝酸盐为电解质,将混合盐置于阴极材质为铝的电解槽中,加热到电解温度,然后进行电解,电解时电流密度为0.05~0.3A/cm2,电解完成后,将混合有金属锂的阴极取出,然后放入新的阴极铝板或铝棒,继续进行电解,获得金属锂含量为1~15wt%的铝锂合金。本发明采用非氯化物体系的熔盐电解质和原料,电解过程中不产生氯气;电解温度不超过600℃,电解温度低,能量消耗降低,生产易于操作和管理。
本发明公开了一种零点电源与锂离子电池的电池组作为电动汽车电源的应用,该电池组包括至少一个零点电源单体和至少一个锂离子电池单体,所述零点电源单体与所述锂离子电池单体能够串联和/或并联。本发明提供的所述电池组将零点电源和锂离子电池整合在一起,所述零点电源单体与所述锂离子电池单体可以串联和/或并联,也可以断开连接。例如,在使用时,如果锂离子电池的电量能够满足使用要求,则可以将所述零点电源单体与所述锂离子电池单体断开连接,锂离子电池与用电设备相连提供稳定的电压和电流;当锂离子电池使用一段时间之后(例如电量不足时),可以将所述零点电源单体与所述锂离子电池单体串联和/或并联,零点电源可以持续不断地为锂离子电池充电,解决了电池续航的问题,适合用作电动汽车的电源。

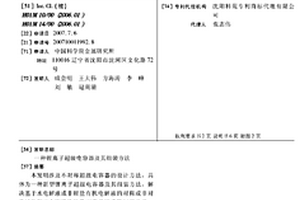

本发明涉及不对称超级电容器的设计方法,具体为一种新型锂离子超级电容器及其组装方法,解决基于水电解液或非锂盐有机电解液的对称或非对称结构超级电容器的能量密度低困难等问题及进一步拓展其应用范围。为了大幅度提高超级电容器的能量密度,以锂离子储能机制的非晶氧化钛纳米管或纳米结构为负极,双电层储能机制的炭材料为正极,LI盐为电解质,采用有机电解液;通过此设计,可以充分利用非晶氧化钛纳米结构体相储锂的高容量机制,大幅度提高能量密度;中孔结构的孔通道也有利于有机电解液大分子的扩散,有效提高功率密度;有机电解液使该锂离子超级电容器的工作电压达3V;最终获得的可输出极高能量密度和功率密度。
本发明公开了一种零点电源与锂离子电池的电池组作为医疗器具电源的应用,该电池组包括至少一个零点电源单体和至少一个锂离子电池单体,所述零点电源单体与所述锂离子电池单体能够串联和/或并联。本发明提供的用作医疗器具电源的电池组将零点电源和锂离子电池整合在一起,所述零点电源单体与所述锂离子电池单体可以串联和/或并联,也可以断开连接。例如,在使用时,如果锂离子电池的电量能够满足使用要求,则可以将所述零点电源单体与所述锂离子电池单体断开连接,锂离子电池与用电设备相连提供稳定的电压和电流;当锂离子电池使用一段时间之后(例如电量不足时),可以将所述零点电源单体与所述锂离子电池单体串联和/或并联,零点电源可以持续不断地、稳定地为锂离子电池充电,适合用作医疗器具电源,使用方便。
本发明公开了一种零点电源与锂离子电池的电池组作为路灯电源的应用,该电池组包括至少一个零点电源单体和至少一个锂离子电池单体,所述零点电源单体与所述锂离子电池单体能够串联和/或并联。本发明提供的用作路灯电源的电池组将零点电源和锂离子电池整合在一起,所述零点电源单体与所述锂离子电池单体可以串联和/或并联,也可以断开连接。例如,在使用时,如果锂离子电池的电量能够满足使用要求,则可以将所述零点电源单体与所述锂离子电池单体断开连接,锂离子电池与用电设备相连提供稳定的电压和电流;当锂离子电池使用一段时间之后(例如电量不足时),可以将所述零点电源单体与所述锂离子电池单体串联和/或并联,零点电源可以持续不断地为锂离子电池充电,适合用作路灯的电源,使用方便。
本发明涉及锂离子电池制备领域,特别是一种具有一体化结构的锂离子电池及其制备方法。锂离子电池的正极、隔膜和负极通过纺丝工艺一次成型,将正/负极活性材料、导电剂及粘合剂等在溶剂中按照一定比例分散得到正/负极纺丝液,将高分子树脂、无机粒子等在溶剂中按照一定比例分散得到隔膜纺丝液,在集流体表面依次进行正极纺丝、干燥,隔膜纺丝、干燥,负极纺丝、干燥,获得一体化结构新型锂离子电池。本发明将锂离子电池正极、负极与隔膜一体化,简化电池的内部结构和装配工艺,改善电极与隔膜的界面接触特性,用此方法制备的锂离子电池具有综合性能优越、易大规模大尺寸生产等优点。

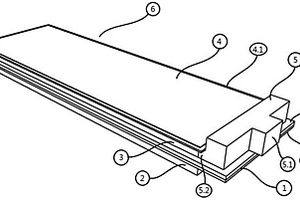

本发明涉及动力电池,特别指一种铜铝双金属双极板型过渡性单元锂电池及其串联形成的高压低内阻电池堆和封装方法。铜铝双金属双极板型“过渡性”单元锂电池由双金属双极板、正负极活性材料涂层、硬质通孔泡沫片、浸透电解液的锂电池专用隔膜构成;双极板型“过渡性”单元锂电池串联形成高输出电压低内阻电池堆,该电池堆由正极输出部分、中心部分、负极输出部分组成。本发明的双极板型过渡性单元锂电池串联形成高压低内阻锂电池组体积比能量、重量比能量都略大于同体积、同种活性材料的现有技术锂电池。同时电子内阻几乎为零,离子内阻大幅度下降。比功率远超同种活性材料、相同储电量的现有技术锂电池。
本发明属于电子废弃物的资源化回收领域,涉及一种废旧三元动力锂电池资源化回收金属元素的方法。将锂电池破碎,滤饼碎片热解,再水浸;得到铜铝箔混合碎片、正负极混合滤饼和富锂溶液;向富锂溶液中加氧化钙或氧化镁,将粗品配制碳酸锂浆料,过滤得到精制碳酸锂;正负极混合滤饼在酸性条件下浸出还原反应,得到酸浸液和碳粉滤饼,酸浸液经梯度调节pH值,萃取的酸浸液用活性炭吸附,调整酸浸液中Ni、Co、Mn元素的摩尔比,酸浸液与氨水络合反应,加氢氧化钠溶液调节反应液,反应液陈化反应,洗涤干燥得到镍钴锰三元素复合氢氧化物。本发明处理工艺过程中无废水排放,各步工艺水可通过除杂实现套用,减轻了锂电池回收企业废水处理的压力。
本发明公开了一种喷墨打印用钛酸锂纳米油墨及其制备方法和应用,属于锂离子电池的电极材料技术领域。首先称取微米级钛酸锂粉末,与分散剂、粘结剂和有机溶剂混合后装入球磨容器,用氧化锆球为介质,球磨获得分散均匀的混合浆料;进一步离心获取所述喷墨打印用钛酸锂纳米油墨。所制备的纳米油墨平均粒径小于500nm,黏度10~20cps,钛酸锂浓度10~15wt.%,适用于采用喷墨打印工艺制备钛酸锂负极。由于采用低沸点溶剂,在喷印固化过程中,溶剂易于挥发,喷印的钛酸锂负极涂层活性物质含量高,涂层在粘结剂作用下与集流体形成紧密结合,大大增强了电池充放电性能。

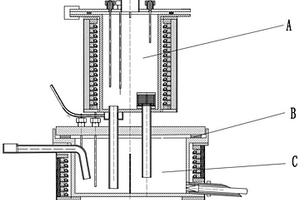

一种铝锂合金熔体深度净化的装置与方法,装置中的净化炉包括净化炉坩埚、净化炉炉体、上、下板;上板上装配有上、下液位杆、净化炉热电偶和真空管;下板上装配有保温炉热电偶、保温炉液位杆及测量管;保温炉包括上炉体,保温炉坩埚和下炉体;方法为:(1)净化炉坩埚和保温炉坩埚升温;(2)上、下液位杆及保温炉液位杆分别构成液位测量电路;(3)铝锂合金熔体通入保温炉坩埚;(4)抽真空使铝锂合金熔体进入净化炉坩埚;(5)通入氩气混入铝锂合金熔体进行脱氢;(6)控制铝锂合金熔体液面;(7)保温炉坩埚的铝锂合金熔体进入净化炉坩埚形成循环净化;(8)当氢含量≤0.10ppm时,完成深度净化。本发明的装置及方法能够将铝锂合金的氢含量降低20倍以上。
本发明涉及锂离子电池制造领域,具体为一种适合在‑40℃~55℃宽温区内使用且具有优异性能及稳定可靠性的磷酸铁锂电池的制备方法,解决锂离子电池用磷酸铁锂正极材料的低温性能、倍率性能差的问题。在传统磷酸铁锂电池的制备工艺基础上,通过调整电池内正负极、导电剂、粘结剂种类及配比,设计最优的面负载量,挑选优质的导电剂类型,在正负极料层形成三维空间导电网络,提高活性物颗粒间的电子电导,使正负极活性物质容量得以最大程度的发挥。选用特殊调配的低温电解液,通过调整电解液内锂盐浓度及各主要溶剂添加剂的比例,使其在宽温区内具有良好的稳定性,离子电导率在使用温区范围内变动小,满足电池在不同温度下的使用安全及性能发挥。
本发明公开了一种零点电源与锂离子电池的电池组作为电动自行车电源的应用,该电池组包括至少一个零点电源单体和至少一个锂离子电池单体,所述零点电源单体与所述锂离子电池单体能够串联和/或并联。本发明提供的所述电池组将零点电源和锂离子电池整合在一起,所述零点电源单体与所述锂离子电池单体可以串联和/或并联,也可以断开连接。例如,在使用时,如果锂离子电池的电量能够满足使用要求,则可以将所述零点电源单体与所述锂离子电池单体断开连接,锂离子电池与用电设备相连提供稳定的电压和电流;当锂离子电池使用一段时间之后(例如电量不足时),可以将所述零点电源单体与所述锂离子电池单体串联和/或并联,零点电源可以持续不断地为锂离子电池充电,解决了电池续航的问题,适合用作电动自行车的电源。
本发明提供一种退役锂离子电池正极材料回收再生的方法,对退役锂离子电池正极材料进行资源化利用。首先,将退役锂离子电池正极材料进行还原性酸浸,通过无机酸与还原剂的螯合作用直接提取目标元素(即Li+、Ni2+、Co2+、Mn2+);然后加入沉淀剂经共沉淀后分别获得Li2CO3和NixCoyMn1‑x‑y(OH)2;通过补加锂源、镍源、钴源、锰源调节锂与镍、钴、锰配比,最后借助高能球磨机并控制关键球磨工艺参数和氧分压实现正极材料的再生;组装电池并进行相应电化学性能测试。本发明可以将锂离子电池正极材料实现“产品—原料—产品”的闭式循环,通过引入共沉淀技术和高能球磨技术确保退役锂离子电池正极材料全组分、短流程、低成本以及价态精准控制,在无害化处理的同时兼顾资源化利用。

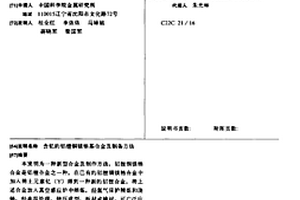

本发明为一种新型合金及制作方法,铝锂铜镁锆合金是铝锂合金之一种,在已有的铝锂铜镁锆合金中加入稀土元素钇(Y)得到一种新的铝锂合金,将上述合金放入真空感应炉中焙炼,经氩气保护精炼和浇铸,经高温处理,挤压成型,板材或棒材。可广泛应用在航天航空工程技术中,本合金的优点:和8090合金比较具有塑性高,抗氧化性能强和高温性能好等优点。
本发明涉及锂离子电池负极材料领域,具体为一种纳米钛酸锂/石墨烯复合负极材料及其制备方法。本发明将固相法制得的微米级钛酸锂超细球磨成纳米粉,与石墨烯均匀复合并热处理,得到一种高性能锂离子电池负极材料,其特点是通过原位复合实现石墨烯在纳米钛酸锂中的均匀分布。其中,石墨烯在复合负极材料中所占重量比例为0.5~20%,钛酸锂所占重量比例为80~99.5%。这种锂离子电池负极材料具有良好的电化学性能,1C容量大于165mAh/g,30C容量大于120mAh/g,50C容量大于90mAh/g。本发明所制备的锂离子电池负极材料中的纳米钛酸锂具有很高的相纯度,工艺过程简单,易于工业化生产。

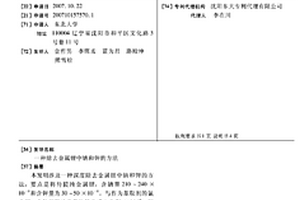

本发明涉及一种深度除去金属锂中钠和钾的方法,要点是将待提纯金属锂,含钠量210~240×10-6和含钾量为30~50×10-6,与作为萃取剂的氯化锂,含钠和钾的总量均等于或小于20×10-6,按质量比为1∶6~1∶10配制,置于容器中,在氩气保护下,温度为620~00℃,搅拌条件下,使两相接触5~10分钟,冷却后,分离金属锂和氯化锂,获取含钠和钾总量为50~100×10-6的高纯度金属锂。本发明工艺简单,工艺条件平缓,成本低,能耗低,容易实现工业化生产;同时产品金属锂纯度较一般方法提纯的金属锂纯度更高,因此金属锂的工业应用价值将会得到更大提高。

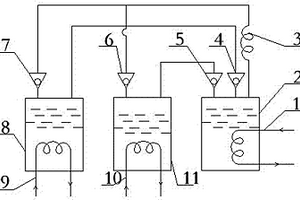

一种溴化锂溶液吸收式空调的制冷工艺,涉及一种空调的制冷工艺,包括有制冷设备,冷媒水换热器、蒸发器、盘管冷凝器、单向阀、发生器、加热器,其特征在于,蒸发器2和第一发生器8及第二发生器11之间用管道连接,管道上连接有蒸发器单向阀4、蒸发器与发生器相连的单向阀5、第二发生器单向阀6、第一发生器单向阀7和盘管冷凝器3,蒸发器2的液体中设有冷媒水换热器1;发生器的液体中设有发生器加热器,冷媒水换热器1与空调空间相连。本发明制冷循环工艺简单,无转动设备,且体积小,涉及设备少、可利用发动机余热制冷。
本发明公开了属于纳米材料制备技术范围的一种纳米锂离子导体铝酸锂(LiAlO2)粉体的制备方法。该方法首先通过阳极氧化的方法制备AAO模板,再采用AAO模板,水热制备LiAlO2纳米粉。即以AAO模板为铝源,LiNO3和Li2CO3为锂源通过水热反应制备纳米LiAlO2。本发明与其他制备LiAlO2的方法相比,具有工艺简单易行、成本低、过程易控制、产率高,产物分散性良好,粒度分布窄的优点,为制备纳米LiAlO2提供了新方法。
本发明属于轻金属低温提取领域,特别涉及了一种以氧化锂为原料近室温电沉积制备Al‑Li母合金的方法。以氧化锂为原料近室温电沉积制备Al‑Li母合金的方法,所述方法为电解法,所述电解法所用电解质,按质量百分比由96~99%的室温熔融盐和1%~4%的氧化锂组成,其中,所述熔融盐由阳离子部和阴离子部组成,所述阳离子部具有下述通式:[AlCl2·nBase]+,所述阴离子部为AlCl4‑。本发明的方法工艺可以在低温下电沉积铝锂合金,得到的产品纯度高,对设备要求较低,可规模化生产以提高效率和产量,为低成本的铝锂母合金绿色制备提供技术储备和理论支持。
本发明提供一种锂离子电池负极材料Li4Ti5O12/TiO2/RGO及其制备方法,其采用水热合成以及进一步煅烧过程,使用TBT、RGO和CH3COOLi·2H2O为原料,以乙醇为溶剂,水热反应制成前驱体;随后,将前驱体于空气氛围中高温煅烧,从而得到目标产物。通过该方法制成的锂离子电池负极材料主体为RGO薄层片上负载着LTO/TiO2纳米颗粒,在保留主体LTO优良性能的基础上,利用了TiO2比容量高、稳定性能良好的特点;导电性能良好的RGO加入,能有效减少纳米粒子之间团聚的现象,增大材料的比表面积,为锂离子提供更多的扩散渠道,进而增强整体材料的电子导电性,应用前景巨大。
中冶有色为您提供最新的辽宁沈阳有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
