吉林长春有色金属电冶金技术理论与应用

镁-镧镨铈中间合金的制备方法 934

 0

本发明属于镁－镧镨铈中间合金的制备方法，属于熔盐电解冶金技术领域。在电解炉内，以氯化钾、氯化镁和氯化镧镨铈作为电解质组成，控制氯化镁、氯化钾和氯化稀土的质量比为5∶(40－35)∶(55－60)，电解温度为800－900℃，阴极电流密度为10－30A/cm2，极间距为4～8cm的条件下；在电解过程中加入氯化镧镨铈和氯化镁，两者质量比为1∶3－5，制得镁－镧镨铈中间合金。不用金属镁，也不用稀土金属，而用稀土和镁的氯化物，让稀土离子和镁离子在阴极上共电沉积生成熔点接近稀土镁共晶温度的中间合金。该方法可操作性强，工艺和设备简单，批量生产的产品稳定，易于工业规模生产。

汽车金属支架类零件的制造方法 962

 0

本发明公开了一种汽车金属支架类零件的制造方法，本发明属于汽车零部件加工技术领域。本发明结合3D打印和粉末冶金烧结技术，采用熔融挤出成型结合烧结的后处理方式制造汽车金属支架类零件，这种技术采用的原材料为包裹金属粉末的树脂丝材，先按照三维数模通过层层堆积的方式成型，然后通过清洗和烧结除去树脂，最终获得致密的汽车金属支架类零件。本发明原材料为丝材而非粉末，降低对使用环境的要求，操作更加安全，可以在办公室完成操作。本发明方法可以将多个3D打印的零件一起清洗和烧结，大大提高了生产效率；本发明方法通过烧结处理，弱化了材料堆积方向对性能的影响，制造出的零件各向同性。

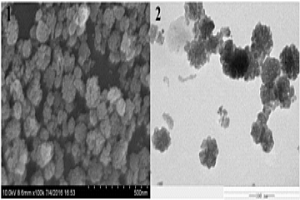

制备三氟化铈的方法 882

 0

本发明涉及一种制备三氟化铈的方法，属于湿法冶金技术领域。解决现有技术中以包头稀土矿硫酸浸出液为原料制备的CeF3纯度不高，且产品中硫酸根的含量较高很难去除的技术问题。该方法包括将包头矿氧化焙烧得到的焙烧矿用硝酸溶液浸出，得到包头矿硝酸浸出液；通过中性磷萃取剂Cyanex923从包头矿硝酸浸出液中共萃取Ce4+和F，Ce的回收率大于95％，F的回收率大于70％，然后还原反萃得到纳米三氟化铈，将得到的三氟化铈在马弗炉中在200～400℃下焙烧30分钟，得到高纯的三氟化铈。所得萃余液可通过调节硝酸浓度，得到磷酸稀土沉淀，P的回收率大于95％。该方法不仅能够制备得到高纯度的三氟化铈，还能够实现包头稀土焙烧矿硝酸浸出液中Ce、F、P资源的回收并实现F、P的分离。

微小型零件激光表面熔覆合金层方法 607

 0

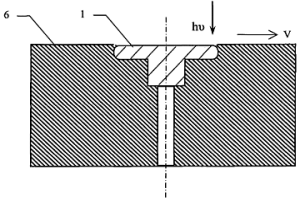

微小型零件激光表面熔覆合金层方法属于激光表面改性处理技术领域。采用现有激光表面熔覆方法处理微小型零件表面时,由于微小型零件质量很小,激光功率依然要达到使熔覆层材料熔融的数值,就会导致微小型零件变形、退火,以及严重稀释熔覆层,使得现有激光表面熔覆方法无法应用到微小型零件的表面改性处理上。本发明之方法采用激光束扫描方式将金属零件表面的熔覆层材料粉末加热熔融,与金属零件待处理表面形成冶金结合,被处理金属零件为微小型零件,质量在0.1～5.0克范围内,并将微小型零件镶嵌于散热胎座中,微小型零件待处理表面暴露在散热胎座外。本发明之方法应用于微小型零件的激光表面改性处理。

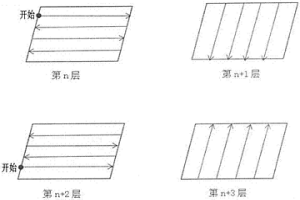

利用增材制造成形复杂NiTi合金构件的方法 965

 0

本发明公开了一种利用增材制造成形复杂NiTi合金构件的方法，是在成形腔底部安装金属基板，并预先充入高纯氩气，使腔内氧含量小于60μL/L，利用选择性激光熔化技术成形复杂NiTi合金构件，通过每一层的数控加工程序实现逐层激光熔覆，最终得到三维金属零件，解决目前常规的熔炼方法或粉末冶金方法难以制备力学性能优良的复杂NiTi合金构件的难题。在不需任何专用模具和任何专用工装条件下直接快速成形出各种带有曲面、复杂内腔等利用传统加工方法难以实现的复杂NiTi合金构件，并且所制备出的构件层间结合较好，工艺简单，制造周期短，具有致密度高，精度高，金属粉末利用率高等特点。

晶圆废料回收金的方法 709

 0

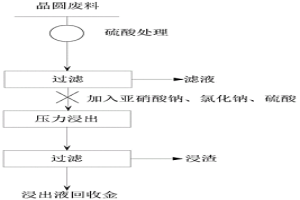

本发明涉及一种晶圆废料回收金的方法，属于湿法冶金技术领域。包括晶圆废料硫酸热处理，采用压力反应釜浸出，浸出时添加亚硝酸钠、氯化钠及硫酸；压力反应釜压力1‑2Mpa，温度50‑90℃，时间2‑4h；浸出液采用直接还原工艺回收金，或采用萃取工艺回收金，或采用电解工艺回收金。本发明的有益效果是：方法流程完全为湿法流程，不产生废气、废水，环境友好。实现了晶圆废料中贵金属资源高效的回收，生产成本较低，具有较好的经济效益和社会效益。

钢表面沉积铜方法 1067

 0

本发明涉及在基体钢表面沉积铜的方法。其特点是先把铜基涂料均匀涂覆在清洗过的基体钢表面,以形成一定厚度的涂料层,然后采用激光束辐射涂料层获得,致密、均匀并与基体有良好冶金结合状态的金属沉积膜,工艺过程简单,节能、高效及无环境污染。

抗裂耐腐蚀熔覆层的制备方法 629

 0

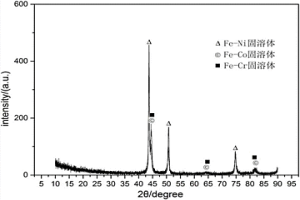

本发明公开了一种抗裂耐腐蚀熔覆层的制备方法，配置含钴、铬、铁、镍、硅、硼的合金粉末，并执行如下步骤：将钢基材进行预处理，以令其表面光滑、平整、清洁；将经过预处理的钢基材烘干，将配置好的合金粉末烘干；将所述合金粉末激光熔覆于所述钢基材上；将激光熔覆后的钢基材冷却至室温，即得抗裂耐腐蚀熔覆层。依本发明所述方法制备的抗裂耐腐蚀熔覆层中含有Fe‑Ni、Co‑Fe和Cr‑Fe固溶体相，能够实现与基体的良好冶金结合，沿熔覆层厚度方向无贯穿熔覆层的裂纹，具有较高的显微硬度及较强的耐腐蚀性。

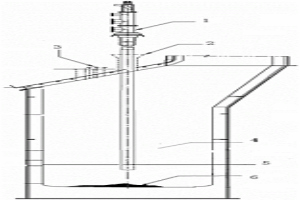

减少澳斯麦特炉熔融物的方法 1023

 0

一种减少澳斯麦特炉熔融物的方法，属于有色冶金技术领域，在本发明的物料配料比例下和渣型控制下，熔池温度在1300～1400℃；通过主控操作人员操控喷枪，尽量下插到超过正常范围的高度，一般为700～800mm左右，此时澳斯麦特炉正常的熔池面高度为2200mm～2500mm。如果在允许的范围内，喷枪在此位置上停留5～8分钟，采用喷枪处理此处的熔融物，达到减少澳斯麦特炉熔融物的目的。使澳斯麦特炉可以达到高效，稳定的生产；澳斯麦特炉渣口、镍口均排放正常，而且渣口排放时候不会出现低冰镍，不会带来安全生产隐患；增加了澳斯麦特炉的液态熔池空间大小，澳炉熔化物料正常，改善了澳斯麦特炉的炉况，保证了澳斯麦特炉生产正常。

用于金属工件表面碳氮化钛防护涂层的制备方法 667

 0

本发明涉及耐磨硬质防护涂层领域，具体地说是一种用于碳含量超过0.45wt%的金属工件（模具、标准件及机械部件等）表面碳氮化钛防护涂层的制备方法，解决现有技术中涂层与基体的界面结合强度较低等问题。该方法由金属工件基材内的C、金属工件表面预涂Ti粉末层或Ti涂层的Ti，以及高压氮气气氛和/或氮离子注入中的N在高温下互扩散形成。本发明预先在工件工作面表面涂覆一层钛粉末或涂层作为钛源，利用工件（较高碳含量）中的碳作为碳源，以高压氮气气氛和/或氮离子注入作为氮源，在高温条件下实现钛、氮和碳的互扩散，从而在防护工件表面形成一层硬度高、结合力高（与基体冶金结合）、耐腐蚀、耐磨、使用寿命长的碳氮化钛涂层。

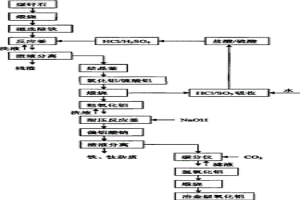

煤矸石提取氧化铝的方法 798

 0

本发明主要涉及一种煤矸石提取氧化铝的方法,是将煤矸石粉磨后经流化炉煅烧、磁选机除铁,除铁后的矸石与酸进行反应,得到不含有硅杂质的氯化铝溶液,含铝溶液浓缩结晶后低温煅烧,制得粗氧化铝,再将粗氧化铝与氢氧化钠反应,得到偏铝酸钠母液,除去铁、钛杂质,向母液中加入氢氧化铝晶种并通入二氧化碳气体进行种分,得到氢氧化铝沉淀,在经过煅烧即得到冶金级氧化铝。本方法在常压下不使用任何助剂,用盐酸和硫酸直接浸溶提取氧化铝,经本发明制备的氧化铝,其含量可达99%以上,具有工艺流程简单,原料来源充足,能量消耗少,成本低廉,煤矸石的利用价值高的优点。

高速冷剪刃用合金钢 637

 0

本发明属于化学冶金中的铁基合金，是针对现有 冷剪刃用钢的韧性与耐磨性不适合高速剪刃长寿命 要求而提出的一种合金钢。本发明采取了提高V和 Mo的含量来适当降低钢中实际碳量与平衡碳量之 比以及加入稀土手段改善了钢的性能，使该合金的冲 击值较Cr12MoV提高了近一倍，用该合金制成的剪 刃一次刃磨单面剪切吨位在实际装机条件下达到了 日本SKD11剪切的2倍。

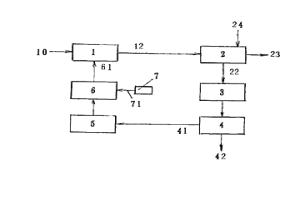

水氯法硫酸烧渣提金新工艺 639

 0

本发明公开了一种水氯法硫酸烧渣提金新工艺,属于湿法冶金技术,它特别适用于从含金焙烧废料中回收金,本发明是根据氯的强氧化性并能与金形成稳定的络合物特性而提出的。硫酸烧渣(10)不用研磨,直接进入反应器(1)中与浸出液(61)混合,瞬时完成溶金过程,液固分离设备(2)将贵液(22)与浸渣(23)分开,贵液(22)在吸附设备(4)中用吸附剂(42)回收其中的金,贫液(41)进入加氯设备(6),经液氯瓶(7)补加氯气(71)后制成浸出液(61),再进入反应器(1),循环使用。

石煤钒矿提钒工艺 1046

 0

本发明公开了一种石煤钒矿提钒工艺，采用脱碳氧化焙烧‑碱性浸出‑离子交换‑铵盐沉钒的工艺提取五氧化二钒产品。本发明采用空白焙烧有利于将石煤中的低价钒转化为高价钒，能提高钒的浸出率。同时，石煤中的碳燃烧不仅可以足以维持焙烧过程靠自热方式进行，而且可以用多余的热量来发电。经焙烧后的石煤矿的浸出渣是制造水泥的良好原料，这种方法来处理石煤矿，有利于资源的充分利用。采用碱浸，操作环境好，设备不必防腐，能够提高钒的提取率。将离子交换法引入到钒的湿法提取冶金中，能对低浓度的含钒液进行高度富集，也能非常有效地将钒与铁、铝等金属杂质分离开，可制取高品质的精钒。

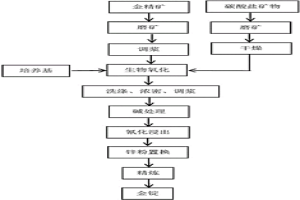

提高含砷金精矿生物氧化工艺中金回收率的方法 1003

 0

本发明提供一种提高含砷金精矿生物氧化工艺中金回收率的方法，属于湿法冶金技术领域。包括如下步骤(1)将金精矿和碳酸盐矿物磨细，然后进行过滤干燥备用；(2)对步骤(1)中得到的金精矿进行调浆，进入生物氧化体系，在添加金精矿的同时，配入碳酸盐矿物；(3)对步骤(2)中得到的氧化渣进行调浆，氰化浸出。本发明一方面可以解决含砷金精矿生物氧化过程中pH值逐渐降低，影响菌种活性的问题，另一方面可以提高金的回收率，获得更大的经济效益和社会效益，而且不改变现有生物氧化工艺流程，便于实施管理。

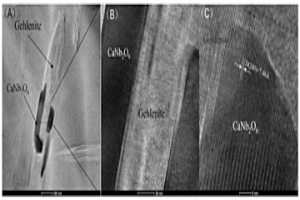

用于单一定向诱导钙铝黄长石晶体析出的晶核剂及其制备方法和应用 673

 0

本发明公开了一种用于单一定向诱导钙铝黄长石晶体析出的晶核剂及其制备方法和应用，属于冶金技术领域。本发明提供的晶核剂为偏铌(Ⅴ)酸钙晶体，化学式为CaNb2O6。本发明可采用直接外添CaNb2O6晶核剂的方式(非原位析出)或通过原位析出CaNb2O6的方式单一稳定定向诱导钙铝黄长石晶体从硅酸盐玻璃中以外延生长的方式析出。本发明晶核剂周围的成分波动无法影响CaNb2O6晶体组成，而CaNb2O6晶体周围玻璃基体中各种组元又会通过热扩散沉积在CaNb2O6晶体表面析出钙铝黄长石。所以该晶核剂的发明避免了传统工艺中成分偏析对最终晶体产物类型所造成的负面作用。并且本发明可以完全利用现有微晶玻璃的制备工艺及设备，适用于目前现有工厂设备的生产，易于推广。

降低烧结温度制备金属注射成形喂料的方法 708

 0

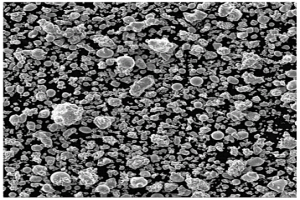

降低烧结温度制备金属注射成形喂料的方法，属于金属粉末冶金领域，本发明中利用直径小于1微米的超细金属粉熔点低，可充当金属粘结剂的特性，通过在制备金属注射成形喂料过程中添加少量超细金属粉，从而有效降低喂料的烧结温度。制备的喂料经过注射成形、催化脱脂、气氛或真空烧结，考察处理后喂料及烧结样品的流动指数、收缩比、烧结密度、脱脂率、硬度、生坯密度、烧结密度、拉伸强度等参数，最终得到性能合格的金属零件，且烧结温度比常规的金属注射成形喂料低50℃～200℃。

用于金刚石制品的FeCuNiSn系合金粉末及其制备方法 606

 0

本发明的用于金刚石制品的FeCuNiSn系合金粉末及其制备方法，属于金属材料粉末冶金的技术领域。所述的FeCuNiSn系合金粉末，组分有Fe‑Cu‑Ni‑Sn预合金粉末和Cr₃C₂或/和Mo₂C超细添加剂粉末。制备方法采用高温液态熔炼及高压水雾化方法，制备出Fe‑Cu‑Ni‑Sn四组元预合金粉末，或再与超细添加剂粉末混配均匀得到FeCuNiSn系合金粉末。本发明可弱化粉末烧结体的耐磨性、降低烧结温度，提高烧结胎体的致密度、抗弯强度及对金刚石的把持力，改善工具的锋利度；Cr₃C₂或/和Mo₂C的添加更是明显的提高金刚石制品的锋利度，满足对金刚石制品的干切/干磨、高效加工的发展需求。

高铬合金铸铁堆焊新材料 959

 0

本发明涉及一种高铬合金铸铁堆焊新材料,属于冶金加工技术。技术方案是:其堆焊熔敷金属的化学成分按质量百分含量wt%为:C:2.8-3.0;Cr:19.5-20.5;Ni:1.90-2.50;Mn:0.80-1.20;Si:1.45-1.65;Mo:0.45-0.65;Ti:1.20-1.50;Nb:2.40-2.60;B:0.002-0.015;RE:0.02-0.05;S:≤0.035,P:≤0.040。通过优化C、Cr、Ni、Mn、Mo、Si等加入量,增强基体对Cr7C3碳化物支撑;加入Ti、Nb、B、RE进行变质处理、细化晶粒及多元微合金化,提高了堆焊金属的抗裂性能并改善其耐磨性能。

提高微细粒级包裹型难处理金矿生物氧化速度的方法 640

 0

本发明公开了一种提高微细粒级包裹型难处理金矿生物氧化速度的方法，属于湿法冶金技术领域。包括：(1)将微细粒级包裹型难处理金矿在磨机中进行超细磨；对步骤(1)中得到的超细磨金精矿进行调浆，给入生物氧化预处理系统，进行生物氧化；(3)对步骤(2)中得到的氧化渣进行洗涤、调浆、浸出。本发明一方面可以解决微细硫化物包裹难以打开的问题，另一方面可以缩短氧化时间，提高生物氧化速度，提高矿山处理量，且不改变现有生物氧化工艺流程，适用性强，便于实施管理，具有较好的经济效益和社会效益。

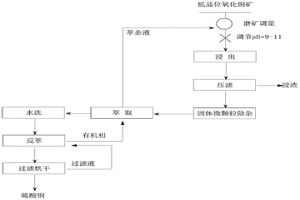

利用低品位氧化铜矿生产硫酸铜的方法 955

 0

本发明属于湿法冶金技术领域，具体涉及一种利用低品位氧化铜矿生产硫酸铜的方法，将矿石在碱性条件下采用氨基酸进行浸出，浸出贵液采用萃取剂萃取，获得的含铜有机相水洗，水洗后的含铜有机相采用酸性饱和硫酸铜溶液搅拌反萃，过滤、烘干。该发明实现了低品位氧化铜矿资源的高效利用，该方法工艺简单，生产成本较低，具有较好的经济效益和社会效益。

氮化钛增强铁基复合材料表面层及其加工方法 796

 0

本发明公开一种氮化钛增强铁基复合材料表面层及其加工方法,在钢基体表面预敷一层纯钛粉末,烘干后用氮电弧直接加热,使纯钛粉末与钢基体表面局部熔化,熔池中的Ti与来自电弧气氛的N元素发生氮化反应Ti+N→TiN,原位生成的TiN作为增强相与钢基体组成铁基复合材料。采用本发明预敷钛粉氮电弧熔覆处理方法,在钢基体表面制备厚度为1-2mm的TiN增强铁基复合材料表面层。TiN增强相为“原位”生长,与钢基体为冶金结合,呈枝晶和颗粒状,在钢基体中分布均匀,可以明显提高钢基体的表面硬度和耐磨性。

球磨机奥贝体球铁磨球及制造方法 752

 0

一种球磨机奥贝体球铁磨球及制造方法,属于冶金技术领域。其化学成分及化学成分所占重量份数比例为:铁92-93、碳3.6-3.8、锰0.6-0.8、钙0.02-0.04、镁0.03-0.05、硅2.4-2.5,其中有害成分磷0.05以下,硫0.015以下。制造过程有熔炼,球化,浇铸,油浴淬火。本发明的积极效果是:使非高铬材质的磨球具有特高的强度与耐磨性,达到硬度与韧性的完美结合,球体具有良好的抗冲击、抗疲劳、与性能指标相近的高铬磨球相比,制造成本低20-30%。同样使用条件,与现有的锻造钢磨球、铸造中锰铸铁磨球、铸造中铬铸铁磨球相比,使用时间明显延长,降低了生产成本,提高企业的综合效益。

溶剂分散冷冻干燥制备碳纤维增强铝基复合材料方法 896

 0

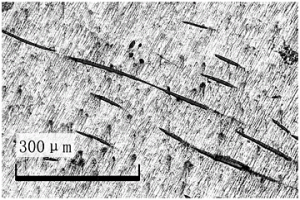

本发明公开了一种溶剂分散冷冻干燥制备碳纤维增强铝基复合材料方法，属于铝基复合材料技术领域。本发明的制备方法是通过选用长径比10～2000的短碳纤维，经过表面处理后，加入吸附有十六烷基三甲基溴化铵的铝合金粉末水溶液中混合，通过真空冷冻干燥后，采用粉末冶金方法制备成复合材料。该方法制备过程简单，复合材料产品轻质高强，常温力学性能和高温力学性能优异，可用于航空航天、车辆运输、石油天然气等领域。

过渡层辅助的高强钢-铝合金异种金属等离子弧焊接方法 586

 0

本发明涉及一种过渡层辅助的高强钢‑铝合金异种金属等离子弧焊接方法，属于材料焊（连）接技术领域。工艺步骤为：试板表面处理→高强钢‑过渡层‑铝合金接触面预紧力调节→穿孔型等离子弧热源在高强钢‑过渡层接触面施焊，实现高强钢‑铝合金异种金属的连接。本发明针对高强钢‑铝合金异种金属焊接接头的脆性问题，采用能量集中的穿孔型等离子弧作为焊接热源，选用铜作为过渡层，在单热源一次施焊的情况下形成包含钢‑铜熔化连接和铜‑铝瞬时液相扩散连接的复合接头。复合接头中存在的部分未熔化的铜过渡层可有效阻止铁、铝元素的混合及冶金反应，从而避免脆性Fe‑Al金属间化合物的形成，降低接头脆性，改善其力学性能。

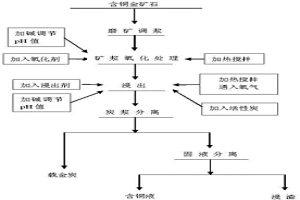

清洁无毒同时浸出金、铜的方法 702

 0

本发明涉及一种清洁无毒同时浸出金、铜的方法，属于湿法冶金领域。碱性条件下加热氧化预浸含铜金矿石；通入空气，保持矿浆浸出温度，加入浸出剂，并加入碱调节矿浆pH值；加入活性炭或者吸金树脂分离浸出的金与铜。有益效果是：浸出过程中不产生毒性物质，浸出工艺简单，对设备要求简单；可在浸出金的同时，回收矿石中的金属铜；该方法操作简单，设备投资少，成本较低，能够使矿山真正实现清洁无毒生产，具有较好的经济效益和社会效益。

从粉煤灰或煤矸石中提取氧化铝和非晶态二氧化硅的方法 1029

 0

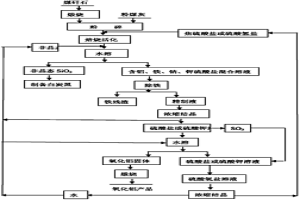

本发明涉及一种从粉煤灰或煤矸石中提取氧化铝和非晶态二氧化硅的方法。将粉煤灰或煤矸石煅烧后粉碎，按粉煤灰中氧化铝含量计算所需碱金属硫酸盐的量，按碱金属硫酸盐中所含三氧化硫与粉煤灰或煤矸石含氧化铝的摩尔比进行配比、焙烧；向反应生成物中加水浸泡搅拌，固液分离，得硫酸盐混合溶液和非晶态SiO2；本发明采用碱金属焦硫酸盐分解粉煤灰，低温不易产生挥发性气体，能够在密闭条件下进行反应，从而提高了氧化铝提取率，氧化铝提取率高于80％。反应条件温和，对设备腐蚀性小，操作安全，不产生废气废水，各种物料循环易于实现，粉煤灰分解彻底，制得的氧化铝产品纯度高，达到《YS/T？274-1998氧化铝》对冶金级氧化铝产品的纯度要求。

无轨电车集电器滑块的生产方法 947

 0

本发明是对用在无轨电车上的铁基粉末冶金滑 块生产方法的改进。将原材料配方为：铜1～9％，碳 2～18％.铅6～22％，机油0.1～2.5％，余下为铁进 行混合，3～5小时后放入模具内，用100～150T压力 压制成型，将成型的毛坯放入舟盒内，毛坯上放一块 15～30克的铅块或巴氏合金，盖上培料封上舟盖，边 烧结边熔浸，烧结温度为1030～1100℃。

光纤压力传感器及螺旋感应光纤压力探测头的制作方法 789

 0

光纤压力传感器及螺旋感应光纤压力探测头的制作方法，属于传感器制造技术领域，为了解决现有技术光纤压力传感器稳定差，检测范围较窄，不能在高温高压场景中使用的问题，提出一种光纤压力传感器，其由宽带光源、光纤隔离器、光环形器、螺旋感应光纤压力探测头和光谱仪组成；宽带光源与光隔离器的一端相接，光隔离器的另一端与光环形器的a端相接，光环形器的b端与螺旋感应光纤压力探测头相接，然后光环形器的c端与光谱仪相接。本发明拓宽了压力传感的设计结构方式，其压力检测范围大，能适合高压环境的检测，克服了现有光纤压力传感器易受外界环境干扰、检测范围窄，制作困难的特点。可应用于化工装备、环境、冶金、军工航空安全检测等领域。

钢‑铝异种材料等离子弧焊接方法 870

 0

本发明涉及一种钢‑铝异种材料等离子弧焊接方法，用于冶金、材料、机械、汽车、轨道客车及军工等领域，属于材料焊(连)接技术领域。本发明针对钢‑铝异种材料焊接存在的主要问题，通过优化钢、铝工件焊接坡口角度，改善焊缝成形和接头的力学性能；在钢坡口面制备纯铜涂层，降低界面金属间化合物层的脆硬性，提高接头的力学性能；优化等离子弧加热位置、焊枪倾角、焊接参数等焊接工艺参数，改善钢与铝的结合性能，促进形成连续的钢/铝界面层，并控制界面金属间化合物层厚度＜10μm，提高钢‑铝接头的力学性能。本发明的工艺步骤为：焊接坡口加工→在钢的坡口面制备纯铜涂层→采用优化的焊接工艺参数→进行钢‑铝异种材料等离子弧焊接。
