吉林白城有色金属电冶金技术理论与应用

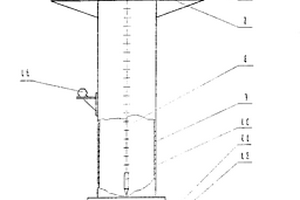

外绝缘防结露静电收尘器 762

 0

一种外绝缘防结露静电收尘器，主要用于冶金、 化工、水泥等行业的分散和局部扬尘点的除尘，属于 环保工业技术领域。该收尘器主要解决静电收尘器 的结露爬弧放电问题。该收尘器的户外支柱绝缘子 垂直固定在上筒体外侧的平台上，其上设有小防雨帽 和固定∏形吊梁，吊梁中心向下焊接吊钩用来吊挂电 晕极。上筒体的高度高于户外支柱绝缘子的高度，使 其排出的含湿气体接触不到户外支柱绝缘了表面，因 而杜绝了绝缘装置表面的结露爬弧放电现象。

含钒钢渣和提钒尾渣冶炼富钒生铁的方法 910

 0

一种含钒钢渣和提钒尾渣冶炼富钒生铁的方法，属于冶金渣的应用技术领域，该方法以含钒钢渣和提钒尾渣为原料，加入适量的油页岩渣溶剂，在矮炉身矿热炉中埋弧冶炼，采用低级的碳质还原剂，其中粒度小于20mm的用作还原剂，粒度为20～80mm的用于在电弧燃烧区形成“残碳层”,根据电炉容量定时放铁排渣，分离炉渣和铁水，铁水冷却后即为富钒生铁；其中，所述高钙含钒钢渣为含钒铁水经转炉冶炼后所剩的渣，提钒尾渣是用化学法通过焙烧、浸出、沉淀等步骤从含钒钢渣中制取V2O5后产生的渣。本发明可将含钒钢渣和提钒尾渣中90％的钒富集在生铁中得到富钒生铁，对渣进行了很好的再利用，且生产工艺简单、可操作性强，生产成本低，便于在工业生产中展开。

高钙含钒钢渣冶炼富钒生铁的方法 885

 0

一种高钙含钒钢渣冶炼富钒生铁的方法，属于冶金渣的应用技术领域，该方法以含钒钢渣和磁铁矿(或含钒磁铁矿)为原料，加入适量的溶剂，在矮炉身矿热炉中埋弧冶炼。本方法可利用低级的碳质还原剂，其中粒度小于20mm的用作还原剂，粒度为20mm～80mm的用于在电弧燃烧区形成“残碳层”。根据电炉容量定时放铁排渣，分离炉渣和铁水，铁水冷却后即为富钒生铁。其中，所述高钙含钒钢渣为含钒铁水经转炉冶炼后所剩的渣。本发明可将含钒钢渣中90％的钒富集在生铁中得到富钒生铁，对钢渣进行了很好的再利用，且生产工艺简单、可操作性强，生产成本低，便于在工业生产中展开。

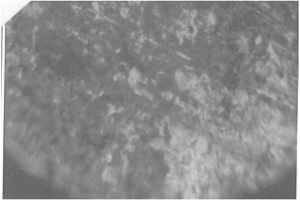

高耐磨性含碳化物奥铁体球墨铸铁及其制备方法 871

 0

本发明公开了一种高耐磨性含碳化物奥铁体球墨铸铁及其制备方法，属于耐磨材料技术领域。为了提供一种既具有良好的硬度又具有良好韧性的高耐磨性含碳化物奥铁体球墨铸铁，本发明改进了含碳化物奥铁体球墨铸铁的配方，即其元素组成按质量百分比计为：C：3.50～3.90％、Si：2.90～3.50％、Mn：1.30～1.70％、P＜0.08％、S：＜0.012％、RE：0.01～0.04％、Mg：0.025～0.04％、Cr：0.08～0.18％、V：0.17～0.32％、Ti：0.08～0.18％、Cu：0.30～0.40％、B：0.001～0.006％，余量为Fe，RE为稀土金属，优选Y。表面硬度可达HRC62以上，而冲击韧性是铬系磨球的2—3倍以上，具有优良的综合性能，在使用中不破碎、不失圆，磨耗仅占吨耗200克左右。在冶金矿山机械、煤矿机械、水泥行业、工程机械、发电行业、农业机械等耐磨构件领域中有很好的应用前景。

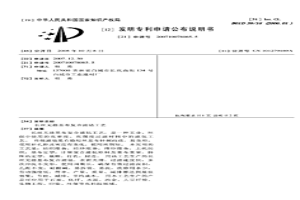

长丝无捻基布复合滤毡工艺 1143

 0

长丝无捻基布复合滤毡工艺,是一种工业、环保中使用的高密度、高强度过滤材料中的滤毡工艺。传统滤毡是有捻短丝基布针刺而成,易变形,使用后孔距及密度有变化,使用周期短。本发明的工艺是:纺织准备,经纱准备,纬纱准备,上机纺织,基布定型,计量复合滤毡原料及基布重量,挤压热定型,裁断,打孔,封边。用该工艺生产的长丝无捻基布复合滤毡,表面光滑,过滤速度快;多次冲洗不变形,使用周期长,确保有效过滤面积,孔距不变;耐酸碱、易拆装、易洗,洗修用水少,劳动强度低;得率、产量、质量、减排都达到最佳效果;节能、减排、节约成本。用本工艺生产的产品可应用于石油、化纤、水泥、冶金、大豆纤维、生物工程、印染、环保等高科技领域。

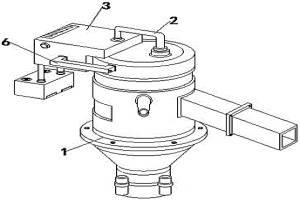

热转换高温冶金炉 886

 0

本发明提供了一种热转换高温冶金炉，涉及冶金技术领域，热转换箱内部左侧开设有输水槽，且输水槽右上角开设有与热转换箱内部相通的开槽，热转换箱顶壁设有收集板，且收集板顶面与热转换箱内顶壁之间固定有复位弹簧，收集板左端固定有延伸至开槽中的导流板，且热转换箱内部安装有导热管，导热管头端与输风管末端固定，且导热管末端延伸至高温冶金炉内部；高温冶金炉前端与热转换箱前端之间设有联动组件，且联动组件包括外壳、锥齿轴一、锥齿轴二和锥齿轴三，外壳呈凹形状固定于高温冶金炉前端与热转换箱前端之间，通过吸收有蒸馏水的纱布能够对伤口进行擦拭，蒸馏水较纯洁，尤其适用于伤口清理用，以便及时清洁伤口。
