吉林长春有色金属电冶金技术理论与应用

粉末冶金件表面梯度纳米复合涂层的制备方法 707

 0

本发明涉及金属材料表面改性技术,特别是涉及一种粉末冶金件表面复合涂层的制备方法。目的在于改善粉末冶金件的表面性能,提高其耐磨性。具体方法是:首先,确定镀液种类及工艺参数优化,然后将粉末冶金件进行预处理,除油、除锈等,进行纯镍镀层的制备;约20~40分钟后,将镀槽放入超声波清洗机中超声振荡,同时辅以机械搅拌,在镀液中徐徐加入纳米粉5g/l～20g/l,在超声波与机械搅拌下使纳米颗粒均匀悬浮在镀液中,逐渐分散沉积在镍层上;沉积约30～50分钟后,再加一定量的纳米粉,以上同样的方法将加入的纳米颗粒沉积在纳米复合镀层上;上述方式可按需要重复多次沉积。

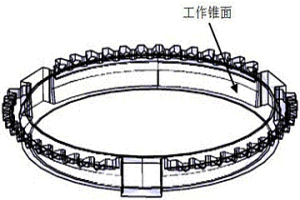

用于湿式同步器齿环的铜基粉末冶金摩擦材料 801

 0

本发明涉及一种用于湿式同步器齿环的铜基粉末冶金摩擦材料，其特征在于包括如下组分，其中每个成分的含量以重量百分比来表示：2.0‑4.0%石墨，1.5‑2.5%Al，0.2‑1.3%SiO₂，0.5‑1.5%Fe，3.5‑6.5%Mo，1.5‑3.5%Sn，2.0‑5.0%W，12.0‑15.0%Zn，其余为Cu；具体工艺过程如下：按上述组元成分及配比进行混粉、压制，压制后的铜基粉末冶金摩擦材料与钢背烧结为一体，最终安装于同步环工作锥面。该摩擦材料以Cu为基体，添加Al、Mo、W等元素，并优化了成分配比，经混粉、压制后，与钢背烧结成一体，安装于同步环工作锥面，该材料的摩擦学性能优于传统的黄铜合金，有良好的应用前景。

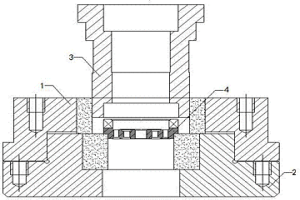

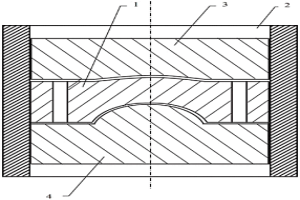

粉末冶金支撑座外角模具结构 1017

 0

本实用新型涉及粉末冶金模具附属装置的技术领域，特别是涉及一种粉末冶金支撑座外角模具结构，其在保证R角尺寸的同时进行爪边毛刺的去除，提高其使用可靠性；包括上阴模、下阴模和上冲，上阴模安装在下阴模顶端，上阴模和下阴模内部均设置有成型槽，上冲底端位于成型槽内部，并且上冲底端设置有深度与支撑座高度相配合的台阶，且台阶根部设有R角。

粉末冶金双层金属材料含油轴套 1119

 0

本实用新型涉及一种粉末冶金轴套(含油滑动轴承),具体地说是一种粉末冶金双层金属材料含油轴套(含油滑动轴承),它被广泛应用于机械、家电等领域。本实用新型由于采用上述结构,其和工作面相接触的减摩层可以用较少的贵重的金属材料制造出高性能的粉末冶金含轴承与轴套,具有良好的减摩性和低噪音,而轴套主体层具有较高的强度和硬度,保证了轴套的工作和使用性能。

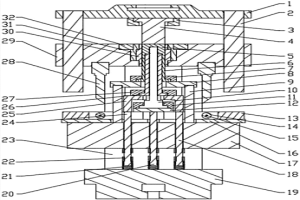

用于粉末冶金汽车发动机活塞的模架 742

 0

本发明提供了一种用于粉末冶金汽车发动机活塞的模架，在下拉式标准模架的基础上，合理分布和设计第一下模冲、第二下模冲、第三下模冲等零部件的位置和结构，在装粉靴将活塞粉末装入模架的阴模型腔中以后，利用提升杆的提升作用，滑块、轭形板的定位作用，上下模冲的压力作用等完成汽车发动机活塞的压制成型，随后将整个模架放入高温炉中加热至粉末液相线以下保温一段时间完成对活塞的粉末冶金毛坯制造，最后通过机械加工气环、油环等制造成型汽车发动机活塞；本发明可制造高质量、高致密性、高强度的汽车发动机活塞，更可方便制造陶瓷颗粒均匀或梯度增强的铝硅发动机活塞，有效减少机械加工和材料浪费。

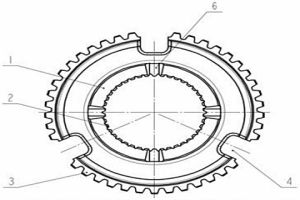

轻型变速器粉末冶金同步器齿座 765

 0

本实用新型属于变速器技术领域，具体的说是一种轻型变速器粉末冶金同步器齿座。该齿座包括粉末冶金同步器齿座基体；所述的粉末冶金同步器齿座基体内孔上设置有内花键；所述的粉末冶金同步器齿座基体的外圆上设置有外花键；所述的外花键的圆周上均匀分布有三个滑块槽；所述的滑块槽的中间位置有一个指向齿座中心的弹簧孔；所述的粉末冶金同步器齿座基体的两个端面分别有四个沿圆周均匀分布的润滑油槽。本实用新型产品一致性好，能有效提高生产效率和材料利用率。粉末冶金材料的自润滑效果能有效减少摩擦，降低换挡阻力。

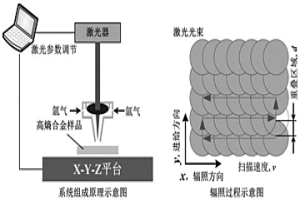

粉末冶金法制备的高熵合金表面缺陷的激光修复方法 904

 0

本发明公开一种粉末冶金法制备的高熵合金表面缺陷的激光修复方法，属于激光修复技术领域。具体方法为：对高熵合金样品进行研磨，并进行清洗和干燥预处理；将预处理后的高熵合金样品置于样品台上，并采用同轴送气的方式预先输送氩气，氩气流量为2‑20L/min；经过5‑10s的预送气后，使用连续激光器对高熵合金表面进行辐照处理；通过调节激光工艺参数，从而实现粉末冶金高熵合金表面缺陷的修复。本发明实施过程简单，易于调控，可以快速且有针对性的对粉末冶金高熵合金表面缺陷进行修复，提高粉末冶金高熵合金表面的完整性及成分的均匀性。

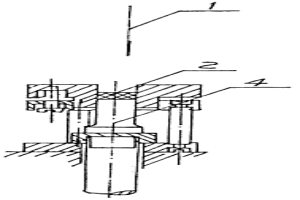

粉末冶金压坯非接触热源温压成型方法 968

 0

本发明是一种新的粉末冶金压坯热温压压成型方法,它是以非接触热源加热预混粉末,使其快速升温及在热状态把它们压制成高密度压坯,非接触热源的采用是该方法的创新之处,它使用低等级粉末,不用复压、复烧就能制造高密度粉末冶金(PM)压坯或零件,与现有工艺相比,该方法加工步骤少,设备简单,可降低生产成本20%。粉末冶金(PM)零件的密度可提高5%。

常压冶金两步制造高氮不锈钢钢板的方法 727

 0

本发明属于钢铁铸造、冶金领域，具体涉及一种常压冶金两步制造高氮不锈钢钢板的方法，所述方法由步骤一“离心铸管”和步骤二“冶金平整”两步组成。其中，步骤一包括离心铸造工艺与设备准备、配料、合金熔炼、离心铸造、出型、清理；步骤二包括切割和平整。该方法能够制造大幅面高氮奥氏体不锈钢钢板，解决了通过直接铸造方法不能铸造大幅面钢板的难题，也避免了由于高氮奥氏体不锈钢加工硬化程度高导致的开坯轧制加工的难度。

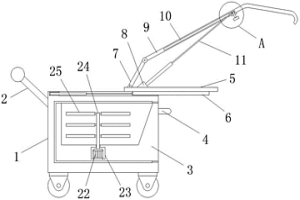

冶金厂炼钢用高效型废渣扒渣运送一体化装置 1145

 0

本实用新型公开了一种冶金厂炼钢用高效型废渣扒渣运送一体化装置，涉及炼钢技术领域，针对现有的冶金厂在完成炼钢生产后，其废渣不便清洁的问题，现提出如下方案，其包括移动箱体，所述移动箱体的内部滑动安装有盛装箱体，盛装箱体内部设置有破碎装置，且所述盛装箱体的顶端滑动安装有移动板，所述移动板的顶端一侧固定安装有两个呈对称分布的安装座，且所述安装座上固定安装有第一液压杆，所述移动板的顶端靠近安装座的一侧铰接有第一扒渣板。本实用新型不仅能够轻松的将熔炼炉内部的废渣直接扒至废渣盛装箱体的内部，省去扒渣工序，同时能够对扒渣过程中粘附在扒渣板底端的废渣刮除，从而能够有效的提高该装置的扒渣效率，适宜推广。

制备高强度粉末冶金材料的烧结碳、铜复合渗方法 954

 0

发明涉及一种制备高强度粉末冶金材料的烧结碳、铜复合渗方法。它是由混料、压制、烧结渗碳、渗铜和淬火、回火步骤组成。其显着特点是把烧结渗碳和渗铜合成一步,变成一道工序。由此而降低烧结温度,减少生产成本。其中的不含碳压坯为最终获得高性能材料奠定了基础。烧结渗碳和渗铜方法的复合有利于获得高性能粉末冶金材料。在成分配方合理的情况下,可以制备多种高密度和高强度零件。

金属基粉末冶金制动闸片材料及制备方法 725

 0

本发明公开了金属基粉末冶金制动闸片材料及制备方法。旨在克服现有技 术生产粉末冶金制动闸片材料时材料强度随着陶瓷颗粒添加而降低等问题。该 材料由按重量百分比的组分：Cu-Sn机械合金粉 10-80％、Ti-C 机械活化粉 1.25-15％、Fe粉 2-65％、Ni粉 0-10％、Cr粉 0-12％、Al2O3粉 2-8％和石墨 7.75-23％ 组成。其中Cu-Sn机械合金粉由Sn粉占6-10％的Cu粉与Sn粉预先经过机械合 金化制成；Ti-C机械活化粉由2∶1至8∶1的Ti粉和C粉预先经过机械活化 制成，并在烧结时形成TiC。本发明还提供了二种采用机械活化、机械合金化 与传统粉末冶金或放电等离子烧结方法相结合的制备方法。

Al-Ti-C粉末冶金零件的激光点燃燃烧挤压合成方法 978

 0

一种Al-Ti-C粉末冶金零件的激光点燃燃烧挤压合成方法，所述的Al-Ti-C粉末冶金零件指汽车发动机中的凸轮轴轴承盖，该方法采用压制模具压制零件毛坯，然后用激光点火发生自蔓延高温合成反应，随后热压成型，属于粉末冶金零件制造技术领域。现有重力铸造成型和压力铸造成型生产效率低、产品合格率低。本发明通过激光点燃反应物发生自蔓延高温合成反应，其特征在于，反应物为由Al、Ti和C粉末混合而成的Al-Ti-C复合材料，将该复合材料放入铸型型腔中并压铸成铸件型坯，型坯密度达到设计密度的80~85%；由激光点燃该型坯并发生自蔓延高温合成反应，反应结束获得铸件后再进行挤压，密度达到设计密度。该方法几乎消除铸件中的气孔，用于制造Al-Ti-C粉末冶金汽车发动机凸轮轴轴承盖。

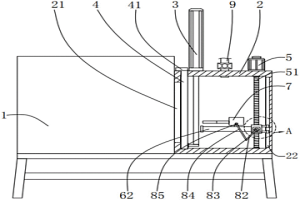

有色金属的冶金设备 768

 0

本实用新型提供一种有色金属的冶金设备。所述有色金属的冶金设备包括：冶金装置本体和预冷箱，所述预冷箱固定于所述冶金装置本体的装料口处，所述预冷箱的一侧开设有连接孔，所述预冷箱的另一侧开设有限位滑槽。本实用新型提供的有色金属的冶金设备具有调节电机和转动电机为机械夹持装置本体提供移动调节的动力，从而方便机械夹持装置本体通过连接孔进入冶金装置本体的内部取料，取出后的高温物料可以在预冷箱的内部进行单独冷却，并且不影响冶金装置本体的继续工作，使得加工设备与预冷设备隔开，方便冶金设备加工后物料进行冷却，且提高使用的安全性，避免直接取出物料后由于温度过高而造成不必要的安全事故。

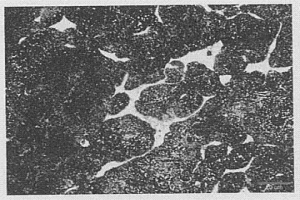

高性能粉末冶金材料及其制备方法 1016

 0

本发明公开了一种高性能粉末冶金材料及其制备方法,该冶金粉末材料的成分是Fe,Cr,Cu,C;制备冶金粉末材料的成分及含量是(重量百分比):C0.35-0.5%,Cu?1.3-1.5%,Cr?0.6-1.0%,硬质酸锌135为0.6%,余量为Fe;其中Cr以铬铁形式加入,采用的铬铁为微碳铬铁,铬铁中含铬量50%,含碳量0.06%,其余为铁;其中硬质酸锌135为润滑剂;粉末冶金材料的粉末混合方法是首先将铬铁经高能球磨至颗粒直径在0.3～1μm范围内,然后按成分配比与其它粉末均匀混合;粉末冶金材料的压制及烧结方法是将按照比例混合后的粉末进行冷压,压强为600MPa,加压速度150mm/min,粉体在600MPa下成型后保持2min;烧结是在分解氨保护气氛下进行,温度为1120℃,烧结时间40min。

极端低温环境下生物冶金菌种工程放大的方法 1139

 0

本发明公开了一种极端低温环境下生物冶金菌种工程放大的方法,该方法是在室外温度-30℃～-45℃的情况下,对进行工程放大的生物反应器(生物氧化槽)进行密闭保温,将热量散失降到最低,之后利用锅炉供应热水,通过搅拌器内的换热装置对其进行加温操作,温度达到菌种放大适宜温度之后进行接种放大;之后投放物料令冶金菌种进行正常工作放热,从而使氧化反应器达到热量平衡,撤除锅炉供热,进行下一氧化槽的菌种放大工作;该方法在极端低温条件下进行生物冶金菌种的工程放大及工业应用,使生物氧化工艺避免了受到季节性气候条件的影响,能使生产工作平稳运行。

粉末冶金材料混料方法 1120

 0

本发明公开了一种粉末冶金材料混料方法，该方法是将粉末冶金材料和浸润剂置入搅拌容器中，或将粉末冶金材料及超硬材料颗粒与浸润剂置入搅拌容器中，在搅拌容器内搅拌混料1～2小时，搅拌后得到固液两相流体混合物，完成混料作业；粉末冶金材料，或粉末冶金材料和超硬材料颗粒的重量百分比70～90％，浸润剂为10～30％。本发明采用浸润剂无水乙醇为混料介质制备粉末冶金超硬材料制品，可有效节约时间、能源，精简操作步骤和工艺，提高效率，降低成本；本发明制得的固液两相流体混合料既具有较好的流动性，又使内部各组分在静止时长时间不分层，混合液各组分始终保持相互均匀分布状态，改善制品整体密度均匀性，提高制品的整体强度和使用性能。

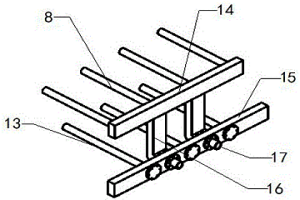

粉末冶金制品清洗机 790

 0

本实用新型涉及粉末冶金制品进行清理的装置的技术领域，特别是涉及一种粉末冶金制品清洗机，本实用新型的粉末冶金制品清洗机提高清洗和干燥面积，并且可实现快速维修保养；包括框架、清洗机构和干燥机构，框架上设置有传输机构，清洗机构和干燥机构的内部均设置有工作腔，并且传输机构穿过清洗机构和干燥机构的工作腔；清洗机构包括第一固定架、油箱、油泵、上喷油管和下喷油管；干燥机构包括第二固定架、存气罐、气泵、上喷气管和下喷气管。

复合浸矿菌群及其在生物冶金中的应用 832

 0

本发明涉及一种复合浸矿菌群及其在生物冶金中的应用。该复合浸矿菌群在中国微生物菌种保藏管理委员会普通微生物中心的保藏号为CGMCC NO.2395,在30℃-52℃的温度范围内具有较强的氧化活性,工作PH在0.8-2.25之间,砷离子耐受度在0-20G/L。该复合浸矿菌群用于提取和回收金或铜,大大的拓宽了生物冶金在金矿中的应用范围,同时由于其具有较宽的温度适应范围,这样既提高了氧化速度又降低了生产成本,因此本发明的混合菌群在生物冶金工业中将会有重要的应用前景。

高强耐磨粉末冶金复合材料及其制备方法 962

 0

本发明公开了一种高强耐磨粉末冶金复合材料及其制备方法，将基础合金胎体粉末用机械球磨混料机均匀混合，形成均匀混合的合金粉末，得到基础合金胎体粉末；将制得的基础合金胎体粉末和碳纳米管按照体积比200：1～20：1的比例进行配料混合搅拌，使混合粉料在容器中呈可流动的糊状，用搅拌机搅拌形成包含碳纳米管的均匀胎体粉末；将制得的胎体粉末和金刚石颗粒按体积比19：1～3：2进行混合配料搅拌得到混合均匀的孕镶金刚石的粉末材料；将所得粉末材料装入石墨模具中，采用热压烧结法或无压浸渍烧结法制得碳纳米管纤维强化金刚石复合材料；本发明制备的碳纳米管纤维强化金刚石复合材料，其综合性能良好，胎体硬度和整体强度明显提高，胎体对金刚石的包镶能力增强，耐磨性能增加。

无轨电车铁基粉末冶金集电器滑块 930

 0

无轨电车铁基粉末冶金集电器滑块,本发明是关于无轨电车所用集电器滑块的研究,本发明的集电器滑块采用新型材料配方,且采用粉末冶金方法制成,其所研制的粉末冶金集电器滑块寿命超过石墨滑块10倍以上,导电性能超过石墨滑块的19.4倍,对导线的减磨性能为石墨滑块的56倍。进而在性能上,效果上,经济上均优于现所使用的石墨滑块,是一种新型的、耐磨、寿命长、经济实用的无轨电车所用的粉末冶金集电器滑块。
