四川成都有色金属电冶金技术理论与应用

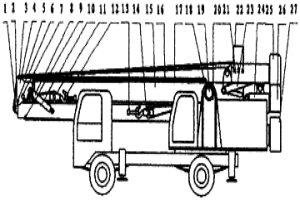

重力平衡式吊装方法及设备 635

 0

本发明涉及一种在野外各种复杂地形吊装重物的重力平衡式吊装方法和吊装设备—重力平衡式液压吊车。重力平衡式液压吊车以普通液压吊车为机体,安装重力平衡式液压吊、移动式配重组成。重力平衡式液压吊由折叠式吊臂、吊臂座、主液压绞车、副液压绞车组成。重力平衡式液压吊的折叠式吊臂以杠杆形式安装在吊臂座上,具有折臂吊、平衡吊、龙门吊、塔架吊多种吊装形式。起吊重物时,折叠式吊臂按照杠杆平衡原理,以主、副平衡吊臂的平衡力矩平衡部分起吊重物的重力矩,降低了起吊重物重力矩对重力平衡式液压吊车机身的倾翻力矩。因此,非常适宜在水利电力、石油化工、矿山冶金建设工程中特殊施工现场、特殊吊装作业中使用。

用钒铁渣配制的耐火浇注料 612

 0

本发明提供了一种用冶金工业固体废弃物钒铁渣配制的耐火浇注料，该浇注料包括以下组份，以50％～75％的钒铁渣、铝矾土和电熔铝镁尖晶石作为骨料，8％－30％的钒铁渣、铝矾土和电熔铝镁尖晶石作为细粉为主要组份，包括4％－8％的纯铝酸钙水泥，2％－12％的活性α－Al2O3微粉，外加0.5％－1.2％分散性氧化铝，0.6％－2％的不锈钢纤维，0.01％－0.1％的防爆纤维；其制备方法根据本发明的组份及比例要求准备原材料，再加入清水，进行搅拌使其均匀，使用时冶金设备上浇注成型即可，本发明具有强度高，耐侵蚀，抗热震性能好，使用寿命长等特点。

-195℃超低温无缝钢管管坯钢的生产方法 952

 0

本发明属冶金领域，特别适用于-195℃超低温无缝钢管用管坯钢Gr.8的生产方法。本发明提供一种超低温无缝钢管管坯钢的生产方法，工艺流程包括：高阻抗超高功率电弧炉冶炼、LF精炼和VD真空处理，其中，电弧炉冶炼工序中：控制冶炼终点钢水C≤0.02％、P≤0.002％；在电炉出钢过程中进行预脱氧，控制钢水Al含量为0.09～1.4％；电弧炉出钢温度为1650～1670℃；LF精炼工序中，采用石灰和合成渣造渣，石灰和合成渣的总质量占钢水质量的1.4～2.0％；其中，石灰和合成渣的质量百分比为：石灰70～80％，合成渣20～30％，合成渣的成分为CaO?60～68％、Al2O3?15～20％、CaF2?10～15％、SiO2≤5％、MgO≤3％、S≤0.1％。利用本发明方法生产的超低温无缝钢管管坯钢钢质纯净度高，且该管坯钢可直接用于轧制无缝钢管，从而实现了批量生产。

钛铝合金超细粉末的制备方法 964

 0

本发明公开了一种钛铝合金超细粉末的制备方法，其技术方案是选择成分达标、直径3mm和6mm的钛铝合金棒材作为原材料，采用脉冲电火花加工机，在合适的脉冲宽度和脉冲间隔参数下，于液氩中对钛铝合金棒材进行一次加工得到钛铝合金超细粉末，而后采用真空低温干燥得到纯净的钛铝合金超细粉末。钛铝合金超细粉末广泛的应用于钛铝合金粉末冶金制备行业，钛铝合金材料广泛应用于航空、航天、汽车、冶金等。

镧镨铈新型混合稀土金属及其生产工艺 888

 0

本发明提供一种镧镨铈新型混合稀土金属及其生产工艺,其中,镧镨铈新型混合稀土金属的配分为:镧78～86%,镨4～12%,铈5～15%,钕〈1%,稀土金属总量为99～99.5%,杂质总量为0.5～1%;其生产工艺采用熔盐电解法,电解液是RECI3-KCl混合熔盐,其中,原料RECI3是提钕、提铈并分除Sm、Eu、Gd后剩下的含水镧镨铈混合氯化稀土,电解后所得产物出炉后经铸锭、包装得成品镧镨铈新型混合稀土金属,炉渣和氯气回收。本发明生产工艺原料成本低,经济技术指标高,产品广泛用于冶金领域和贮氢合金等新材料。

高强三元软磁合金的制备方法 829

 0

本发明公开了一种高强三元软磁合金的制备方法，属于粉末冶金技术领域，它能有效地解决Fe-Ni-P三元合金的强度低、脆性大的问题。以平均粒径2微米左右的球形还原铁粉为原料，在酸性化学镀Ni-P的溶液中进行化学镀，镀层厚度控制在0.5微米左右，镀层中磷的质量百分含量控制在5-7.5％之间，用酒精对镀后的粉末进行清洗，然后真空烘干，得到纯净的Fe-Ni-P复合粉末；将该Fe-Ni-P复合粉末放入圆筒形的石墨模具中，在0.5-1MPa的轴向压力下预压成型；将预压成型的粉末连同石墨模具一起放入真空炉中，抽真空，真空度保持在1Pa以下、在950-975℃烧结1小时，升温速度控制在5℃/min以下，在真空条件下随炉冷至室温取出，即可获得超细晶粒、抗压强度超过2GPa、压缩率在45％以上的目标产品。

净化剂 1005

 0

本发明属于冶金领域,主要涉及钢(铁)水之净化和精炼;涉及液态有色金属之净化和精炼;涉及铁合金熔炼之净化和精炼。净化剂由石榴石籽粒或石榴石矿粉、水镁石矿粉、电石、小苏打和草木灰中任意两种或两种以上,按不同比例配方,经机械粉碎、搅拌混匀、压制成型、分袋包装而制得。广泛用于铁基金属的冶炼、熔炼、重熔和铸造;用于有色金属的冶炼、重熔和铸造;用于各种铁合金产品的熔炼。具有去气除氧,降低硫磷,清除或弥散液体金属中的夹杂物、净化金属基体、细化晶粒、优化金相组织、增加金属性能、提高产品质量并使其“微合金化”的作用。

钒溶液制备氧化钒及钠、铵循环的方法 786

 0

本发明属于钒的湿法冶金技术领域，具体涉及钒溶液制备氧化钒及钠、铵循环的方法。本发明所要解决的技术问题是提供钒溶液制备氧化钒及钠、铵循环的方法，包括以下步骤：A、钒溶液除硅得到除硅后液，浓缩除硅后液，通CO₂调节体系pH为7.0～9.0，然后在45～80℃进行一次结晶，得到碳酸氢钠；一次结晶母液降温至20～35℃进行二次结晶，得到偏钒酸钠；B、将偏钒酸钠溶于水中，加入氯化铵和碳酸氢铵沉钒得到偏钒酸铵和沉钒上层液；C、沉钒上层液中加入碳酸氢铵并结晶得到碳酸氢钠和结晶母液。本发明方法实现了钠、铵介质的循环利用，减少了试剂的消耗，降低了工艺成本。

高强度耐大气腐蚀钢及其生产方法 732

 0

本发明涉及高强度耐大气腐蚀钢及其生产方法,属于冶金领域。本发明所解决的技术问题是提供了一种热轧工艺控制简单、具有明显屈服点的V-TI-N-NB微合金高强度耐大气腐蚀钢。本发明高强度耐大气腐蚀钢,其化学成分的重量百分比为:C:≤0.12%,SI:≤0.75%,MN:≤1.50%,P:≤0.025%,S:≤0.008%,CR:0.30～1.25%,NI:0.12～0.65%,CU:0.20～0.55%,TI:0.006～0.02%,V:0.04～0.09%,N:0.01～0.02%,NB:0.015～0.03%,余量为FE和不可避免的杂质。本发明高强度耐大气腐蚀钢可用于生产需要暴露于空气中的机械设备、零件等。

钼钒锰铁中间合金及其制备方法 1002

 0

本发明属于冶金领域，具体涉及一种钼钒锰铁中间合金及其制备方法。本发明要解决的技术问题是提供一种用于制备Cr12MoV钢的钼钒锰铁中间合金及其制备方法。该钼钒锰铁中间合金按重量百分比计合金组成为：Mo：36.25～40.16％，V：15.06～18.12％，Mn：21.05～34.80％，Fe：7.60～22.02％，余量为不可避免的杂质；以上成分百分数之和为100％。其制备方法包括以下步骤：按钼钒锰铁中间合金成分要求取MoO3、V2O5、金属Al和锰铁，或者取MoO3、V2O5、金属Al、锰铁和废钢，混合均匀后放入炉体，点火后反应制得钼钒锰铁中间合金。该钼钒锰铁中间合金合金化均匀、成本低廉，可以代替钼铁、钒铁、锰铁作为制备Cr12MoV钢的合金添加剂，配料上更为简单、准确，更能确保Cr12MoV钢的成分均匀性、避免成分偏析。

制备铁基表面复合材料的铸造烧结法 832

 0

本发明提供的制备铁基表面复合材料的铸造烧结法,是将陶瓷粉或/和可生成碳化物陶瓷的组分与易熔合金粉混匀,并按粉末冶金的成型方法制成压坯并固定于铸型表面,利用铸造浇注的高温钢水或铁水的热量,直接将压坯烧结在铸件母体上。本方法所用设备简单,生产工序少、成本低,能制备各种形状的铸件,烧结的表面复合层与母体的结合强度高,表面平整,厚度易于控制,是便于实现产业化的新型复合技术,同时也为零件表面强化提供了一条新的途径。

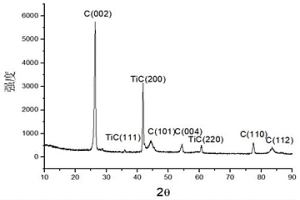

增强碳基材料与铜合金钎焊连接的方法 624

 0

本发明属于异质材料连接技术领域，具体涉及一种增强碳基材料与铜合金钎焊连接的方法，包括：将碳基材料基体放入有机溶剂中进行超声波清洗、加热烘烤除气并抽真空；利用Ar气等离子体对碳基材料表面进行溅射清洗，同时对碳基材料进行预加热；在碳基材料基体表面上制备金属碳化物冶金层；在金属碳化物冶金层的表面沉积金属化涂层；关闭金属靶材电源，停止工作气体Ar气的充入，关闭加热，真空腔室中的真空度恢复为本底真空度，待碳基材料基体冷却后取出。本发明方法有效解决碳基材料与铜合金连接存在热膨胀系数差异大和润湿性差的问题，实现碳基材料与铜合金热沉材料之间的冶金结合。

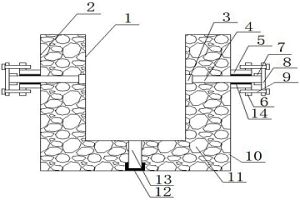

等静压石墨焙烧坩埚 925

 0

本实用新型公开了一种等静压石墨焙烧坩埚，包括：内坩埚、外坩埚和连接单元；所述外坩埚包围在内坩埚外部，内坩埚与外坩埚之间形成容纳室，容纳室内填充有冶金焦；内坩埚与外坩埚通过若干个连接单元连接；所述连接单元包括：套筒、连接杆和连接板；通过采用内坩埚和外坩埚的双层坩埚设计，使得内外两层坩埚为高热导率，冶金焦填充在容纳室内；内外两层高热导率的坩埚和中间低导热率的冶金焦设计，提高传热到等静压石墨生坯的温度均匀性，从而提高等静压石墨的焙烧成品率；同时连接单元采用可拆卸安装设计，使得内坩埚与外坩埚便于拆卸与安装，操作简便，且连接单元设计简单，连接稳固性高。

基于模具加工成型的金属配件及其制备方法 730

 0

本发明公开了一种基于模具加工成型的金属配件及其制备方法，包括采用锌合金压铸成型方法或者粉末冶金成型方法制成的金属配件，所述锌合金压铸成型方法或者粉末冶金成型方法基于模具压铸成型金属配件。本发明通过锌合金压铸技术以及粉末冶金成型技术制作的产品，具有大批量生产、尺寸稳定、效率高以及节省材料等特点。

合金铸铁轧辊生产方法 973

 0

本发明涉及一种合金铸铁轧辊的生产方法,全部采用70%～100%的轧辊切屑,加少量废钢,并采取熔化、冶炼、浇注新工艺技术措施,控制铁水化学成分、纯净度,解决切屑氧化、夹杂等遗传性问题,获得了高质量的冶金铁水,生产浇铸冶金球墨无限冷硬铸铁轧辊金相组织和力学性能满足使用要求。

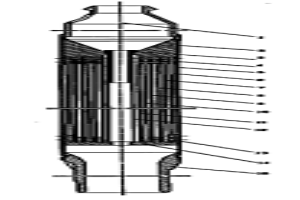

套管式低浓铀核燃料组件 627

 0

本发明公开一种套管式低浓铀核燃料组件,由同心的内套管,外套管,内外套管间的多层核燃料套管,与多层核燃料套管上端固连、装于外套管顶部的上部定位齿块,固定在上部定位齿块上端口的上接头;套装在外套管下端口上的下接头,以及置于外套管内与多层核燃料套管下端固连的下部定位齿块所组成;每一层核燃料套管,均为由铝合金的内外包壳,装于该内外包壳间与铝合金包壳形成冶金结合的U3Si2-Al核燃料芯体所组成。优点是:采用共挤压工艺,整体制造,工艺简单;核燃料套管包壳材料为铝合金,与核燃料芯体在使用中具有良好的匹配性;核燃料芯体与内外包壳挤压成外表面带有三条脊肋的燃料套管,使芯体与包壳间形成冶金结合,提高了结构强度与安全的可靠性。

铁精矿烧结混合料制粒方法 791

 0

本发明涉及铁精矿烧结混合料制粒方法,属于冶金领域。本发明所解决的技术问题是提供了一种可以提高烧结矿产质量的铁精矿烧结混合料制粒方法。本发明铁精矿烧结混合料制粒方法,采用二次制粒方法制粒。本发明铁精矿烧结混合料制粒方法,可改善烧结混合料的粒度组成和制粒性能,提高烧结料层的透气性和烧结速度,从而提高烧结矿产量;强化了铁精矿制粒,提高了制粒小球的强度,有利于烧结矿强度的提高;铁精矿在预先制粒过程中形成了局部高碱度,促进了局部铁酸钙的生成,铁酸钙和硅酸盐总含量增加,有利于改善烧结矿的矿物组成和结构,提高烧结矿的强度和成品率;可改善烧结矿的冶金性能,有利于提高高炉冶炼的技术经济指标,具有广阔的应用前景。

防止石墨电极氧化侵蚀的方法 710

 0

本发明提供了一种防止石墨电极氧化侵蚀的方法，包括如下步骤：(A)先将颗粒度为3-12mm的冶金焦粉填充入石墨电极之间空隙内；(B)再在石墨电极四周围填充颗粒度为0-15mm的冶金焦粉，即可。该方法具有避免电极腐蚀、延长石墨化电极的使用寿命的效果。

耐蚀模具用扁钢锭及其工艺方法 845

 0

本发明公开了一种耐蚀模具用扁钢锭及其工艺方法，属于冶金生产工艺技术领域。提供一种强度高，耐腐蚀性、耐磨损性抗蠕变性能以及抗疲劳强度明显改善的耐蚀模具用扁钢锭，本申请还提供一种生产所述耐蚀模具用扁钢锭的工艺方法。所述的扁钢锭为包含有下述重量份组分的冶金模铸钢锭，C 0.25～0.65％、Si 0.4～0.8％、Mn 0.4～0.9％、Cr 12～18％、Ni 0.05～0.3％、Mo 0.1～0.3％、N 0.06～0.30％，Al≤0.02％、P≤0.020％、S≤0.005％，其余为Fe及不可避免的杂质元素。所述的工艺方法包括氮含量小于或等于45ppm钢液的冶炼、富氮富锰钢水精炼和模铸成型几个步骤，其中所述的富氮富锰钢水精炼包括在精炼炉内进行的大渣量精炼和在真空精炼炉内进行的二次精炼。

以3N粗碲为原料制备高纯5N碲的方法 912

 0

本发明公开了一种以3N粗碲为原料制备高纯5N碲的方法,其特点是将纯度为99.90～99.98%湿法冶金或火法冶金的3N粗碲产品加入石墨坩埚中,于温度490～510℃熔融为碲液,浇铸在预热温度为300-500℃的带导电极的石墨模具中,在温度350～360℃退火12～15h,冷却至室温,并将铸板两端打磨光滑,制得3N粗碲阳极;将TeO2配制成浓度90～100g/L的电解液,加入浓度为150～170g/L的NaOH水溶液,杂质总含量<10μg/mL;上述电解液加入在碱性电解槽中,以钛板为阴极,以上述碲板为阳极进行电解精炼3～5天,电流密度<120A/m2,电解完后,将阴极上附着的碲脱离下来,用去离子水清洗,干燥、铸锭,获得高纯5N碲。

洗炉底用调渣剂及其使用方法 900

 0

本发明公开了一种洗炉底用调渣剂及其使用方法，属于冶金技术领域。洗炉底用调渣剂，其组成为：Al₂O₃30‑45％，SiO₂10‑20％，Fe₂O₃10‑20％，CaO 3‑8％，其余为杂质。洗炉底用调渣剂的使用方法，采用分批加入的方式，降低炉渣熔点，用高枪位溅渣使低熔点炉渣留在炉底，防止炉渣溅到炉衬上加速炉衬侵蚀。采用本发明可快速进行洗炉底操作，而对炉衬影响较小，炉底渣层厚度显著降低后转炉冶金效果明显改善，可有效解决现有洗炉底方法容易侵蚀炉衬的问题。

高钛型高MGO烧结矿的制备方法 1112

 0

本发明属于钢铁冶金领域,具体涉及高钛型高MGO烧结矿的制备方法,所解决的技术问题是提供一种可提高烧结矿转鼓强度的方法,该方法包括如下步骤:配料→混合料造球→布料→点火烧结,其特征在于:配料重量比为攀枝花高钛型钒钛磁铁精矿48-52%、澳矿粉12-16%、国高粉7.5-11.5%、筛加粉3.5-5.5%、瓦斯灰1-3%、钢渣1-3%、焦粉4.3-4.7%、石灰石3.2-5.5%、白云石2.3-3.8%。采用在烧结混合料中配加白云石可提高烧结矿强度、成品率,改善烧结矿冶金性能和高炉渣性能,提高烧结和高炉冶炼技术经济指标的目的又降低了燃料能耗。该方法简单易行,仅需调整烧结原料结构,无须对现场工艺进行改造,可行性强。

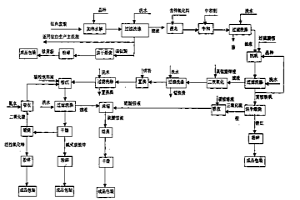

钛白废酸的综合利用法 724

 0

一种钛白废酸的综合利用法,该方法将钛白废酸的综合利用与锌湿法冶金技术完整地结合起来,有效地解决了钛白废酸难以处理、难以全面回收的技术难题。具体技术方案是:将钛白废酸加热水解,水解所得到的偏钛酸返回钛白生产主流程或用于制备钛黄粉;以水解所得滤液和含锌氧化物为原料,采用湿法冶金工艺制备活性氧化锌、碱式碳酸锌、三氧化二铁和含锌硫酸铵。由于整套工艺流程基本全湿法闭路循环,因而既能综合利用钛白废酸制备高质量、高附加值的产品,又不会对环境造成污染。

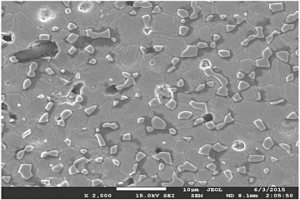

金属陶瓷表面耐磨材料的制备方法 665

 0

本发明公开了一种金属陶瓷表面耐磨材料的制备方法,其特征是先利用粉末冶金方法制备心部有圆柱孔的TiCN基金属陶瓷生坯;然后将一定尺寸的钢质芯棒放置在生坯的圆柱孔中;金属陶瓷生坯与钢质芯棒在1350℃～1450℃下进行真空烧结处理。金属陶瓷生坯发生尺寸收缩实现了致密化,控制其心部圆柱孔径小于钢质芯棒直径,便实现了与钢质芯棒的紧密机械连接。同时,烧结过程中金属陶瓷与钢质芯棒接触的边界部分发生相互扩散,保证了表面金属陶瓷层与心部钢材的冶金结合。本发明具有工艺简单、成本低、表面耐磨层与内部钢材结合紧密的优点。

基于溶胶-凝胶法的Al2O3涂层硬质合金的制备方法 1015

 0

本发明公开了一种基于溶胶-凝胶法的Al2O3涂层硬质合金的制备方法,其特征是先用传统的粉末冶金方法制备硬质合金生坯,并将生坯在真空炉中450～650℃下保温0.5～3h以脱除成型剂;然后以AlCl3为Al源,以H2O和CH3CH2OH混合液为溶剂制备Al(OH)3溶胶,并采用浸渍提拉法将生坯在表面涂覆Al(OH)3溶胶涂层;最后将涂层后的生坯在1350～1500℃下保温1～3h进行真空烧结,在烧结过程中实现硬质合金生坯基体的致密化、Al2O3涂层的形成、涂层与基体之间协同收缩及表面冶金结合三方面的效果,最终制备出Al2O3涂层硬质合金。本发明的Al2O3涂层硬质合金制备方法将涂层与基体制备在一次烧结中完成,涂层与硬质合金基体形成冶金结合;工序简化,成本降低且基体无需反复加热;以价格相对低廉的AlCl3为Al源,避免对昂贵的金属醇盐的使用。

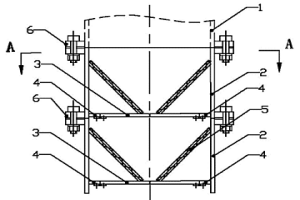

密封阀门 1026

 0

本实用新型公开了一种冶金炉排出粉料或粉尘时采用的密封阀门，具有可在线排出粉料 或粉尘的特点，该密封阀门，包括设置在物料排出管下方的至少两层卸料筒体，每层卸料筒 体内设置有可控制筒底启闭的启闭结构，位于物料排出管下方的第一层卸料筒体与物料排出 管之间密封设置，相邻两层卸料筒体之间密封设置。通过设置的至少两层卸料筒体，冶金炉 生产使用时，外面的空气不会进入到冶金炉内，从而可控制炉中的CO和CO2成份，防止空气 进入，可使冶金炉在线排出粉料与粉尘的情况下保证冶金炉生产的正常进行，尤其适合在冶 金炉生产中推广使用。

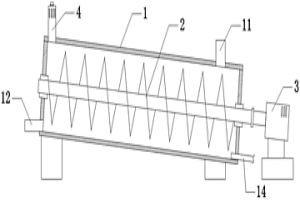

冶金物料烘干设备 894

 0

本实用新型公开了一种冶金物料烘干设备，包括炉体、送料绞龙、送料电机和除尘机构，所述炉体的进料端低于所述炉体的出料端，所述炉体的进料端下部设有进气管，所述炉体进料端的顶部设有进料管，所述炉体出料端的下部设有出料管，所述除尘机构设于所述炉体出料端的顶部并与所述炉体连通，所述送料绞龙与所述送料电机的转轴传动连接。通过将炉体固定设置，在炉体内设置送料绞龙来推动物料前进，避免物料聚集成大型团块，同时设置除尘机构对烘干设备排出的气流进行初步净化，降低生产成本和环境污染，具有使用成本低，可靠性强等优点。

基于脉冲磁场对粉末冶金磁性材料的改性方法 1072

 0

本发明公开了一种基于脉冲磁场对粉末冶金磁性材料的改性方法，属于磁性材料技术领域，包括以下步骤：S1，获得表面清洁平整的待处理零件；S2，获得待处理零件的信息，包括零件外表面具有的几何形状、零件的最大截面尺寸、零件的成分组成、零件的晶粒尺寸、零件的材料密度和零件的电阻率；S3，根据S2获得的零件材料密度、电阻率等信息确定脉冲磁场的参数，包括脉冲磁场的方向、峰值强度、频率和脉冲数量；S4，将零件放入脉冲磁场中；S5，释放脉冲磁场，完成脉冲磁场处理。

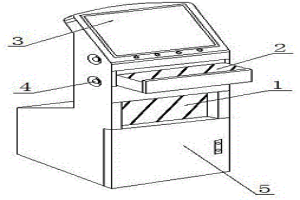

冶金煤气作业安全技术仿真试验桌 1046

 0

本发明公开了一种冶金煤气作业安全技术仿真试验桌，其结构包括存放槽、抽屉、操控屏、扩音器、设备箱，存放槽整体与设备箱前端嵌固连接，设备箱两侧与扩音器整体嵌套连接，扩音器内部与操控屏内部活动配合，操控屏下端与抽屉整体间隙配合，存放槽包括控制笔、槽壁、挂钩、虚拟眼镜，控制笔整体与挂钩底部活动卡合，挂钩顶端与槽壁上内壁嵌固连接，本发明通过对操作者手握的触感套内部发出感应，当操作者作业过程中出现错误时，能通过步进电机的带动，使其感知罩内部结构发出撞击与震动，同时使其操作者能够在第一时间得知自己操作中那一步骤的出错，有效的对操作者做出提示、提醒，更直观的让操作者加深操作记忆，提高仿真试验成效。

冶金法除杂制备太阳能级硅锭的装置及方法 874

 0

本发明公开了冶金法除杂制备太阳能级硅锭的装置，炉体内设隔热板，隔板下方设驱动机构，驱动机构输出端的转轴贯穿隔热板伸入隔热板上方、端部设第一定位板，坩埚底部置于第一定位板的定位槽内；炉体盖板上的从动套管贯穿盖板伸入炉体内，端部设有第二定位板，第二定位板下板面的定位槽与坩埚顶部适配；通气管经从动套管、贯穿第二定位板伸入坩埚内。基于上述装置的除杂方法，先将工业硅块和造渣剂混合制混合后置于坩埚中加热，并通入压缩氮气搅拌，旋转坩埚；向坩埚中通入精炼气体；停止通气、加热，加速旋转坩埚直至杂质在坩埚内壁上凝固。本发明提供的基于除杂装置的除杂提纯方法，工业硅和造渣剂混合均匀，硅回收率高，提纯效果好。
