全部
▼
热搜：
734
0
本发明涉及弱电工程领域，尤其涉及一种弱电工程用复合材料绝缘子生产线组。技术问题为：玻璃纤维带缠绕时未及时的将其压紧，致使玻璃纤维带与端管和内衬管缠绕不够紧密，同时端管和内衬管的粘接处存在高度差造成凹陷，导致缠绕时出现空隙，严重影响绝缘子后期使用效果。技术方案为：一种弱电工程用复合材料绝缘子生产线组，包括有支脚和承重板等；五个支脚上部固接有承重板。本发明实现了对内衬管组件涂胶，并将胶浆涂抹均匀，接着再依次将玻璃纤维带、热缩带和四氟带包裹在内衬管组件的外环面并将其压紧，使其与内衬管组件贴合紧密，而后再将端管与内衬管粘接处压紧，使其与内衬管组件贴合紧密，避免空隙的同时提高了绝缘子的使用效果。
906
0

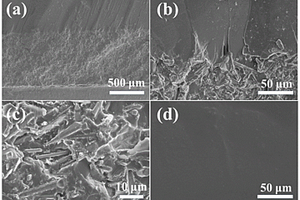

本发明涉及高分子材料制造领域，一种高强度优异电磁屏蔽环氧树脂复合材料的制备方法，以环氧树脂为基体、四针状氧化锌（T‑ZnO/Ag）和多壁碳纳米管（MWCNTs）作为复合导电填料，通过预铺设填料法，首先形成致密的协同增强导电网络骨架，随后灌注加入环氧树脂固化得到兼具高强度和优异电磁屏蔽性能复合材料；本发明利用具有优异空间维度结构优势的T‑ZnO/Ag和具有高长径比特色的一维MWCNTs相互搭接贯穿在环氧树脂基体中形成协同增强的导电网络，同时通过致密沉积导电网络结构保证了环氧树脂基体优异力学性能的有效保持；本发明制备方法简单、操作简便，工艺稳定性高，所得材料具有优异的力学性能和超高电磁屏蔽性能，非常具有实用价值。
本发明提供了一种铂‑碳量子点/多壁碳纳米管复合材料的制备方法及其应用。该方法在电场辅助作用下将铂纳米颗粒（Pt NP）和碳量子点（CQDs）原位制备出来，通过控制电解电压（30V、20V、10V、5V）和电解质（四丁基四氟硼酸铵（TBABF4）、四丁基三氟甲磺酸铵（TBACF3SO3）、四丁基氟化铵（TBAF）、四丁基氢氧化铵（TBAOH））对Pt NP和CQDs进行调节，并在后续的溶剂热过程中负载到多壁纳米管（MWCNT）上，从而得到Pt‑CQDs/MWCNT复合催化剂。本发明采用的合成工艺简单且采用原位合成，所制备的铂‑碳量子点/多壁纳米管复合材料为电催化剂，Pt‑CQDs/MWCNT催化剂的析氢反应（HER）和乙醇氧化反应（EOR）质量活性分别比市售Pt/C高14.8倍（过电位为‑40 mV）和5.6倍（前峰）。
本发明涉及一种植物木粉/蒙脱土填充的高性能全生物降解聚乳酸复合材料的制备方法。按照以下步骤完成：1、植物木粉需经过尿素溶胀、酶解预处理；2、预处理后的植物木粉与有机改性的蒙脱土进行球磨分散；3、分散良好的木粉/蒙脱土填料，通过密炼机或转矩流变仪，以PBAT和PBAT‑co‑PLA为树脂基体，制备填料母粒；4、通过双螺杆熔融共混，制备聚乳酸复合材料，由包含以下重量份的组成进行制备：聚乳酸、PBAT、PBAT‑co‑PLA、木粉/蒙脱土填料母粒、扩链活化剂、润滑剂、抗氧剂。本发明具有较好韧性和强度，可促进天然木粉在生物降解塑料领域的应用，特别是市场需求较大的家居内饰、汽车内饰、园林建筑结构材料以及增材制造等方面的应用。
1056
0

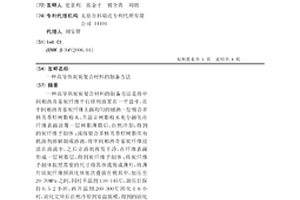

一种高导热炭炭复合材料的制备方法是将中间相沥青基炭纤维平行排列放置在一平盘中，在中间相沥青基炭纤维上面均匀的铺洒一层缩合多核芳香烃树脂粉末，升温让树脂粉末充分融化在纤维表面涂覆一层树脂薄膜后，自然冷却，得到的炭纤维予制体；或将缩合多核芳香烃树脂用有机溶剂溶解制成溶液，将中间相沥青基炭纤维浸渍在溶液中，之后让溶剂挥发干净，在纤维表面形成一层树脂层，得到炭纤维予制体；将炭纤维予制体按照需要的尺寸将其体裁剪成薄片，将薄片状炭纤维预固化体依次叠放在模具中，加压至20-70MPa之间，同时升温到110-145℃，卸压后保持0.5-2小时，再升温到200-300℃固化1-6小时，固化完毕后自然冷却到室温脱模，得到的固化样品经过900℃炭化，之后再用沥青浸渍，浸渍温度为340-400℃，浸渍时间1-8小时，重复以上炭化-浸渍循环工艺将样品密度增加到1.5-1.7g/cm3，经石墨化制备得高导热炭炭复合材料。本发明具有能耗低，导热率高的优点。
981
0

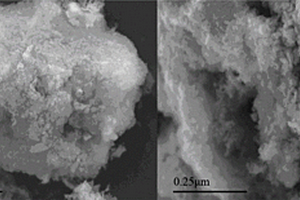

本发明属于无机材料制备技术领域，具体地涉及一种氧化铝负载的纳米硫化亚铁复合材料的超重力制备方法与应用，将亚铁盐与氧化铝的混合溶液与硫化盐溶液经泵打入超重力反应器，在氮气环境下通过共沉淀反应得到硫化亚铁的悬浊液，离心分离反应产物，无氧去离子水和无水乙醇反复洗涤至中性，真空冷冻干燥得到氧化铝负载的硫化亚铁复合材料。本发明有以下效益：制备工艺简单高效，通过共沉淀法一步合成材料制备周期短、成本低、可规模化生产的特点；通过氧化铝负载稳定化，使得硫化亚铁颗粒均匀分散，改善其易氧化易团聚的缺点。
1029
0

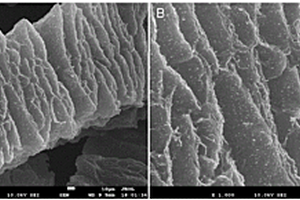

本发明提供了一种锂离子电池用Fe2O3/膨胀石墨复合材料的制备方法。具体以膨胀石墨为载体材料，以二茂铁为Fe2O3的前趋体，在将两种原料按质量比1 : 2～12的比例混合后，采用高压分解法、微波反应法或高温热分解法来制得Fe2O3/膨胀石墨复合材料。本发明原料来源广泛且成本低廉、制备工艺简单、投入少、可操作性强，适合大规模生产。产品可用于常规或柔性锂离子电池的负极材料，具有容量高、循环和倍率性能优良等优点。
1006
0

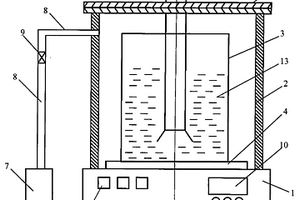

本发明涉及一种煤矿用堵漏复合材料聚氨酯弹性体的制备方法,它是以改性纳米二氧化钛、聚醚多元醇、甲苯二异氰酸酯等材料为原料,在反应釜试瓶中、在真空、加热、搅拌状态下,分别合成甲组分黄色透明液体产物、乙组分白色不透明液体产物,使用时按4∶6搅拌混合,喷涂或刷涂被堵漏物体,干燥后凝固,堵漏效果好,粘结力好,硬度高,耐高低温、耐老化,具有弹性,吸震、减震、耐酸、耐油、耐水、抗静电,填充严密、绝缘、致密性好,可快速堵漏水、堵漏气、堵漏油、堵裂缝,干燥速度快,甲、乙组分合成堵漏后,120min即可干燥凝固,凝固层厚度可达4mm,此制备方法工艺流程短、配比合理,此材料也可在建筑、石油、化工工业中使用。
811
0
本发明提供了一种用复合材料制造或修理油缸和管道的方法,以碳钢管或合金钢管作为油缸和管道的基层,用不锈钢管或其它防腐金属管作为复合层,采用旋压的方法将两层金属复合为一体。复合后的油缸和管道,可同时具备强度高、防腐性能好的特性,其制造工艺简单、加工精度高、生产成本低,能显著提高使用寿命,降低维修费用,是目前较为理想的一种先进的工艺方法,值得大力推广采用。
580
0

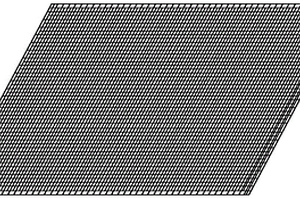

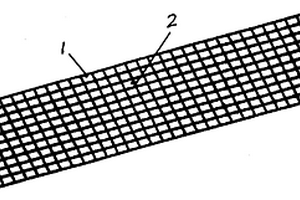

本实用新型公开了一种复合材料矿用顶网。目前,矿用顶网多为金属顶网,存在成本高、份量重、操作强度大、耐腐蚀性差、遇铁质工具碰撞易发生瓦斯爆炸等问题;也有用塑料网,存在强度小、硬度低、刚性差等缺点。本发明提供一种复合材料矿用顶网,是由芯轴和表面防静电层构成的条料,相互交叉编织而成,芯轴由玻璃纤维束和树脂、固化剂、促进剂、阻燃剂组成,防静电层由树脂、固化剂、促进剂、抗静电剂、阻燃剂组成。本发明具有安全、可靠、防火、防静电、且成本低等优点,有着广阔的应用前景。
934
0
本实用新型公开了一种玄武岩复合材料风机，包括底座，所述底座的顶部通过螺栓固定连接有固定杆，所述固定杆的顶部通过螺栓固定连接有风机罩，所述风机罩的一侧外壁上焊接有第一挡环，且风机罩的另一侧外壁上焊接有第二挡环，所述风机罩的一侧内壁上通过螺栓固定连接有固定板，所述固定板上远离风机罩的一侧外壁上通过螺栓固定连接有支撑板。该玄武岩复合材料风机，通过过滤盘和导流罩的相互配合，可以将进入风机的空气进行导流，并在第一滤网和第二滤网的相互配合下，可以将空气中的粉尘进行分层式的过滤，有效的避免粉尘覆盖过滤板造成后续堵塞的问题，保证空气流动的顺畅，提高风机吹风的效果。
634
0
一种粉煤灰负载纳米锑掺杂氧化锡复合材料及其制备方法，属于矿物材料加工技术领域，不但可以改善纳米锑掺杂氧化锡易团聚、价格贵的问题，还可以改善粉煤灰空心微珠填充聚合物抗静电性能差的问题。以粉煤灰为原料，SnCl4及SbCl3混合溶液和NaOH为包覆剂，采用化学沉淀法制备了一种粉煤灰负载纳米锑掺杂氧化锡复合材料。本发明对于降低纳米锑掺杂氧化锡使用成本、提高纳米锑掺杂氧化锡在聚合物中的分散性、粉煤灰表面改性技术及矿物粉体抗静电性能技术的进步具有重要意义。
1056
0

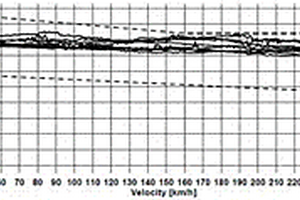

本发明提供一种生态环保动车组用有机复合材料制动闸片，其配方包括液态乙烯基橡胶、固态高乙烯基橡胶、耐高温丁苯橡胶、芳香族改性酚醛树脂、摩擦粉、低碳钢纤维、高碳铸铁颗粒、人造矿物纤维、硅灰石纤维、短切腈纶纤维、芳纶浆粕、木质纤维、氧化铝抛光粉、空心漂珠、硫酸钡、氢氧化钙及有机材料助剂。本发明所使用的有机复合材料制动闸片能有效降低动车组运营因更换制动闸片造成的维护成本支出，对铁路周边居民噪音影响小，同时因配方中不含有毒重金属元素，不会对土壤和水体因有毒金属离子富集造成污染等生态环保优势。
683
0
一种纳米膨润土水基聚氨酯复合材料的制备方法是将接枝有磺酸钠离子的聚酯二醇、二异氰酸酯、催化剂、二羟甲基丙酸和丙酮按一定比例在氮气保护下反应,然后再加入三乙胺丙酮溶液反应15分钟,最后加入纳米膨润土去离子水分散液并减压蒸出丙酮;本发明采用的聚合工艺简便、重复性好、成本低;所得水基聚氨酯性能优异,而且保留了纳米膨润土耐候性、耐热性和抑菌性等优良的性能。
679
0

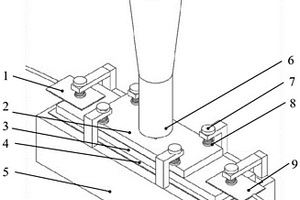

本发明公开了一种电活化辅助超声波连接金属与碳纤维复合材料的方法，属于碳纤维复合材料/金属材料复合加工制备技术领域。本发明首先通过在金属板材待复合表面施加脉冲电流，使金属与导电碳纤维接触发生微区放电，可以实现界面局部高温、活化待连接界面，促进界面的化学冶金反应。其次，利用超声波高频振动，摩擦生热促进待连接界面树脂基体塑性流动，在一定的压力作用下实现树脂与金属、碳纤维与金属的连接。
本发明涉及聚碳酸酯阻燃技术领域，且公开了一种DOPO协同MOSS‑6阻燃PC复合材料的制备方法，通过二甲基烯丙基硅烷的烯基官能团与9，10‑二氢‑9‑氧杂‑10‑膦杂菲‑10‑氧化物的磷氢键发生加成反应，得到DOPO接枝改性含氢硅烷单体；通过六苯基六乙烯基环六硅氧烷的烯基官能团与DOPO接枝改性含氢硅烷单体的硅氢键发生加成反应，得到DOPO协同MOSS‑6阻燃剂；将DOPO协同MOSS‑6阻燃剂应用于阻燃聚碳酸酯，得到DOPO协同MOSS‑6阻燃PC复合材料，其极限氧指数高达29.3‑37.7％，所以取得了显著提高PC阻燃性能的有益技术效果。
620
0
本发明公开了一种可降解聚乙烯复合材料，包括如下重量份原料：25‑40份改性聚乙烯，38‑56份无机填料，2‑3.5份玻璃纤维，1‑2.5份润滑剂，1‑1.5份抗氧剂；将无机填料和玻璃纤维加入混合机中，混合5mi n后依次加入改性聚乙烯、润滑剂和抗氧剂，混合15mi n，制得混合料，排气，之后将混合料转移至挤出机中熔融混炼，切粒、脱水烘干，制得降解聚乙烯复合材料；通过改性聚乙烯作为基体，该改性聚乙烯由合成的反应物c和改性剂通过点击反应制得，改性剂在制备过程先合成出中间体1，之后由中间体1和溴丙炔反应制成，制备出的改性聚乙烯从结构上看，其主链上引入了可降解的酯键，通过酯键的破坏来实现基体材料的降解。
681
0
本发明公开了一种工频电场探头电磁屏蔽层复合材料，其特征在于：所述工频电场探头电磁屏蔽层复合材料的聚酯纤维结构由聚醚酮树脂基体和镀镍碳纤维粉末采用湿法浸渍复合而成，镀镍碳纤维粉末均匀分散于聚醚酮树脂基体内。本发明通过导电纤维粉末复合树脂基体形成的交错微结构提高导电性和折反射率，采用塑料壳内六面均匀涂覆形成封闭的包裹可提高对各类高频电磁场的屏蔽效率，降低内部静电场和外界高频电场的干扰，提高工频电场测量准确性和环评可靠性。
857
0
一种镀铜膨胀石墨增强金属基复合材料的制备方法是在天然石墨中加入氧化剂和插层剂，在高温条件下制备出膨胀石墨；将膨胀石墨表面电镀铜，制得镀铜膨胀石墨；将镀铜膨胀石墨与金属粉末进行球磨混粉，采用高压成型，再低压烧结，制得复合材料。本发明具有结合强度，分散均匀性好，能提高产物最终的各项性能的优点。
1063
0
本发明公开了温控式锂电池负极复合材料生产装置及其生产方法，包括底板，底板的顶面两侧设有一对侧板，一对侧板之间设有筒体，筒体的两端部与一对侧板转动连接，位于筒体中心对应的位置在每块侧板上均设有固定轴承，其中，一个固定轴承的内部插设有空心轴，空心轴的左端部延伸至左侧的侧板的外侧，另一个固定轴承的内部插设有固定轴，固定轴的左端部贯穿空心轴并与空心轴转动连接，且固定轴的左端部并延伸至空心轴的外侧，位于筒体内在空心轴、固定轴上设有搅拌组件，空心轴的左端部通过联动机构与固定轴的左端部进行连接。本发明有效提高了复合材料的混合效果，避免其装置内壁发生残留的现象。
985
0
本发明公开了一种壳聚糖/聚氨酯复合材料及其制备方法，包括如下重量份数的组分：壳聚糖、聚氨酯、聚丙烯、磷酸镁钾、累拖石、海藻酸钠、碳酸钡、二缩三丙二醇二丙烯酸酯、甲基丙烯酸磷酸酯、聚甘油蓖麻醇酯、钼酸铵、乙二胺四甲叉膦酸钠、正硅酸甲酯、茶皂素、乙酸和水。本发明制备的壳聚糖/聚氨酯复合材料，浸水前的拉伸强度为35.2?38.3MPa，断裂伸长率为9.3?10.4%；浸水24h后，拉伸强度仍保留95%以上；断裂伸长率保留90%以上，解决了传统的壳聚糖材料的湿态机械力学性能较差的问题，市场前景好。
773
0
本发明公开了一种受电弓碳滑板复合材料的制备方法，包括如下步骤：步骤一：预热，将铁红、钴粉、钛粉、镍粉、铜粉分别在200‑300℃的预热炉中预热，预热时间为30‑60min；步骤二：研磨，将预热完毕的铁红、钴粉、钛粉、镍粉、铜粉分别进行研磨，研磨纯度为99.99%，研磨转速为350～600r/min。有益效果在于：本发明所述的一种受电弓碳滑板复合材料的制备方法通过在铁红、钴粉、氧化铪、镍粉、铜粉、炭黑、石墨粉的混合物中加入粘结剂环氧树脂和浸渍剂液态铜，可以提升成品碳滑板的机械强度，使其在运行中不易折断和破裂，其制备工艺是首先对原料进行研磨，再通过模压成型、浸铜工艺、最后烧结炭化处理，可以增加碳滑板材料的密度和强度。

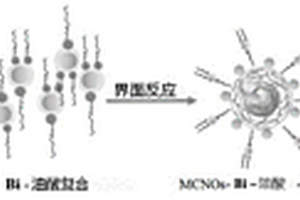

本发明涉及光催化材料技术领域，具体涉及一种钨酸铋量子点/磁性纳米洋葱碳磁性复合材料光催化剂及其制备方法和应用。本发明提供的钨酸铋量子点/磁性纳米洋葱碳磁性复合材料光催化剂，钨酸铋量子点通过C‑O键固定在磁性纳米洋葱碳表面，所述钨酸铋量子点的尺寸为3～10nm。本发明将尺寸较小的钨酸铋量子点通过C‑O键固定在磁性纳米洋葱碳表面，加强了钨酸铋量子点和磁性纳米洋葱碳之间的相互作用，能够促进光生电子的迁移，本发明提供的光催化剂具有较高的光氧化和光还原能力。实施例结果表明，采用本发明提供的光催化剂在模拟太阳光下照射，能够有效提高阳离子污染物罗丹明B、阴离子污染物亚甲蓝和非离子污染物苯酚的降解效果。
889
0
本发明公开了一种C60增强Al基复合材料及其制备方法，包括以下步骤：1）首先使C60和Al粉混合，并加入乙醇后使用球磨机混合；2）将球磨后的混合样品置于真空干燥箱内进行烘干；3)然后将C60/Al复合粉体在高温高压下进行成型，且要在此压制压力下保压一段时间；4)最后将成型后的坯料放入具有惰性气体Ar气保护的加热设备中进行烧结，最后制备出综合性能优异的C60增强Al基复合材料，便于其在电子行业中推广应用。
993
0
本发明涉及模具领域，具体是一种深腔多窗口复合材料制件的成型模具及成型方法，针对深腔多窗口复合材料制件的开窗、变截面扩腔、框筋、凸台、加强肋等脱模方向不同的结构，采用与上模本体和下模本体脱模方向不同的上模分体、下模分体及局部成型模来分别对应设计成型，并且上模分体可拆卸安装在上模本体上，下模分体可拆卸安装在下模本体上，在上模分体和/或下模分体上可拆卸安装有局部成型模，将整个模具组装对产品进行成型，最后按上模分体/下模分体、上模本体/下模本体、局部成型模的顺序依次脱模，整个装置结构简单，并且可行性较高，能较好的保障产品的质量。
664
0

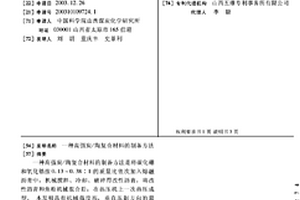

一种高强炭/陶复合材料的制备方法是将碳化硼和氧化锆按0.13～0.38∶1的质量比依次加入熔融沥青中,机械搅拌、冷却、破碎得改性沥青,将改性沥青和焦粉机械混合后;在热压机上一次热压成型。本发明具有机械强度高,垂直压制方向的最高抗弯强度和抗压强度分别达到135MPa和190MPa,抗烧蚀性能好的优点。
1000
0

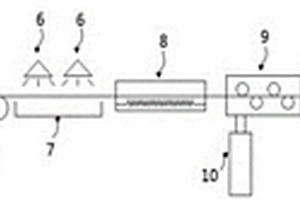

一种碳纤维增强热塑性树脂复合材料的制造方法是首先将碳纤维表面上浆剂的去除，再进行镀金属处理，水洗、表面热处理后以开纤状态导入到含有熔融热塑性树脂的浸渍模头中，使热塑性树脂熔融包覆在碳纤维表面，再经过冷却、切粒后，制成碳纤维增强热塑性树脂复合材料。本发明具有工艺简单实用、成本低、质量稳定，机械性能好、电磁防护性能好和轻量化的优点。
785
0

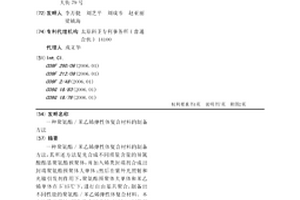

一种聚氨酯/苯乙烯弹性体复合材料的制备方法，其所述方法是先合成不同质量含量的异氰酸酯基聚氨酯预聚体，并加入烯类封端剂合成出封端聚氨酯预聚体大单体；然后在紫外光照射和光敏引发剂作用下，聚氨酯预聚体大单体和苯乙烯单体在5~15℃下，进行自由基共聚合，制备出不同性能的聚氨酯/苯乙烯弹性体复合材料。本方法简单易控，固化聚合温度低，能耗少，制品强度和力学性能高，无溶剂消耗，生产成本低，可用于矿用筛板，密封圈，滑轮以及棒材和板材等。
857
0

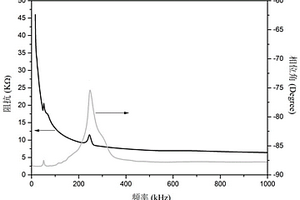

本发明涉及一种3‑3型PVDF/水泥压电复合材料，是以3‑3型多孔压电陶瓷骨架为功能体，在其孔隙中浇注水泥浆料形成基体，并在水泥基体与多孔压电陶瓷骨架结合处的孔隙及多孔压电陶瓷骨架内部的微米级孔隙内填充具有压电性的PVDF构成。本发明的3‑3型PVDF/水泥压电复合材料致密度高，可以阻止在微米级孔隙和水泥压电相结合处形成漏电流，减少空间电荷极化对材料耐电强度的影响，压电性能优良，稳定性和灵敏度高，且与混凝土结构相容性好、耐久性强。
一种用于超级电容器的片状镍硫化物/镍钒双氢氧化物/石墨烯复合材料及其制备方法，属于储能材料领域，目的在于提供一种高比电容且具有良好稳定性的硫化物与金属双氢氧化物结合的复合材料及其制备方法，将NiCl2·6H2O、NH4VO3、NH4F和CO(NH2)2溶于去离子水，搅拌后倒入反应釜180℃反应8小时，得到NiV/rGO/NF，将前驱体镍钒双氢氧化物投入硫化钠溶液，反应120℃，得到Ni3S2/NiV‑LDH/rGO/NF。本方法简单，易于控制，成本低廉，所制备的电极材料具有较高的比电容，良好的倍率性能和循环稳定性，在制成器件时，显示出高的功率密度和能量密度，可作为优良的超级电容器电极材料。
中冶有色为您提供最新的山西有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年10月17日 ~ 19日
2024年10月23日 ~ 25日
2024年10月26日 ~ 28日
2024年11月01日 ~ 04日
2024年11月01日 ~ 03日
