山西有色金属复合材料技术理论与应用

高性能Cu基多相复合材料及其制备方法 875

 0

本发明公开了一种高性能Cu基多相复合材料，以Cu，MoO3和Al粉为原料，本发明还公开了该多相材料的制备方法：首先使MoO3和Al粉充分混合，进行预成型，形成由MoO3和Al组成的预成型坯体；然后使预成型件在600℃-1000℃之间进行烧结0.5h-1h，使其发生下面反应：MoO3+2Al?→Al2O3+Mo，形成由Al2O3和Mo组成的骨架；最后利用选区激光烧结使低熔点的Cu在由Al2O3和Mo组成的骨架上进行压力渗透，获得组织致密的Cu/Al2O3/Mo多相复合材料。本发明制备工艺简单，易于操作，成本低廉，适于工业化推广，制得的多相材料与Al2O3/Cu合金相比致密度高。

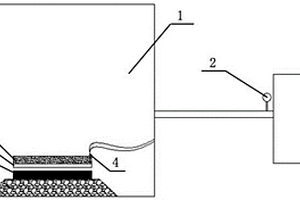

真空态金属复合材料爆炸焊接装置 835

 0

本实用新型涉及爆炸焊接技术领域，特别是一种真空态金属复合材料爆炸焊接装置。真空态金属复合材料爆炸焊接装置，包括密闭罐体、与密闭罐体通过管道连接的抽真空装置、安装在管道上的压力表，爆炸焊接所需的雷管、炸药、复板、基板、爆床安装在密闭罐体里。通过使用本实用新型装置无需到远离居民居住点的露天爆场进行爆炸加工，只在本单位的采矿爆场进行，不会对周围居民造成干扰；可降低炸药药量20?30%；打破了爆炸复合时基复比必须大于3 : 1的定例，可以爆炸复合基板、复板比为1 : 1的复合板；可以提高钛钢等有色金属复合板结合面质量。

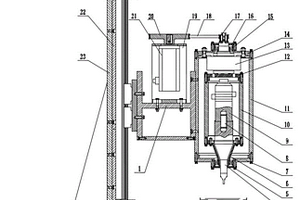

金属基复合材料的旋转式超声电解复合加工装置 825

 0

本发明具体为一种金属基复合材料的旋转式超声电解复合加工装置，解决了金属基复合材料的加工精度低和表面粗糙度高的问题。包括三轴滚珠丝杠滑台，机座固定架上固定有伺服电机，伺服电机通过带传动连接到外套筒内设有内套筒和高速滑环，内套筒内设有换能器，换能器下连接有变幅杆，变幅杆下端设有电解工具，电解工具伸入反应容器，反应容器底部放置待加工零件，反应容器通过管路连出到电解液泵，待加工零件与电解工具之间通过电源电路连接到直流电源，换能器通过高速滑环以及相应的换能电路连出到超声波发生器。本发明经济效益优良，不仅有利于生产率的提高，还有广阔的应用前景。

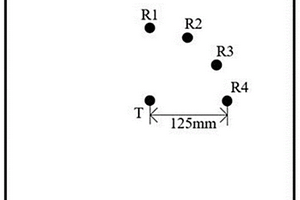

弧形复合材料层合板分层损伤的识别方法 696

 0

本发明公开了一种弧形复合材料层合板分层损伤的识别方法，属于分层损伤识别技术领域。本发明方法在贝叶斯框架下将椭圆轨迹法与概率成像法进行概率集成，可以合理地将多个对损伤敏感的特征进行融合，将已知的先验信息与实测的飞行时间（ToF）数据相结合，并采用马尔科夫链蒙特卡罗（MCMC）算法对未知参数的后验分布进行采样，提高了损伤定位的可靠性，增强了Lamb波在板状结构损伤定位中的适用性。且本发明可以通过对实测飞行时间（ToF）的处理，精准识别弧形复合材料层合板的分层损伤，定位绝对误差小于1cm。

超声增强连接金属/短切碳纤维复合材料的方法 870

 0

本发明公开一种超声增强连接金属/短切碳纤维复合材料的方法，属于金属/碳纤维增强热塑性复合材料加工技术领域，是针对金属与CFRTP复合制备过程中，因两者在物理、力学属性和化学性质上存在极大差异，导致两者无法紧密连接，连接界面出现机械锁合不明显，化学键合弱的问题。提出在传统超声波焊接工艺的基础上，对金属材料表面进行电解加工得到孔状微结构，以使得在超声波焊接时，高温熔化的树脂和短碳纤维流入并填充于金属表面加工的细微倾斜孔洞中，促进机械锁合、化学键合和钉扎有益效果的形成，得到强化连接接头，提高金属/CFRTP复合连接强度；同时在焊接前对金属表面进行硅烷偶联剂处理，增强金属与碳纤维异种材料的连接效果。

碳纤维增强纸基复合材料的制备方法 819

 0

本发明涉及一种导电纸的制备方法，具体为一种碳纤维增强纸基复合材料的制备方法。解决提高导电纤维的分布均匀度问题，原料及步骤如下：原料：80-90%的纸浆板、10-20%的碳纤维、原料的预处理：打浆，使用设备：荷兰式打浆槽，纸浆纤维和导电纤维两者混合，将处理好的导电碳纤维浆液倒入纸浆纤维浆液中，然后稀释，出纸：出纸的车速为5-10米/分，纸浆自然上网，压实，真空吸液，烘干。与现有制备工艺相比，本技术方案在对纤维的分散性处理中，没有用到任何化工型产品，完全物理操作，因此整个生产过程环保安全，不产生污染性强烈的废水，对环境友好。

掺杂SiC颗粒的镁基复合材料的制备方法 738

 0

本发明涉及一种掺杂SiC颗粒的镁基复合材料的制备方法，是针对镁合金力学性能低的情况，采用在镁合金熔炼过程中掺杂陶瓷材料SiC颗粒，经熔炼、掺杂、气体保护、浇铸、挤压，制成增强型镁合金块体材料，大幅度提高了镁合金锭的强度、硬度，其维氏硬度达到70.1，比普通镁合金提高30%，抗拉强度达到183MPa，比普通镁合金提高103.3%，此制备方法工艺先进、数据翔实准确，是理想的制备增强型镁基复合材料的方法。

玄武岩复合材料快装房屋 667

 0

本实用新型公开了一种玄武岩复合材料快装房屋，包括底座，所述底座的顶部通过螺栓固定连接有屋板插座，所述屋板插座的顶部开设有插槽，所述插槽的内部底部嵌入有插板，所述插板的顶部嵌入有隔热层，所述隔热层的顶部通过螺栓固定连接有屋顶。该玄武岩复合材料快装房屋，通过插板的相互组装，可以实现房屋墙壁的快速组装，提高房屋快装的效率，通过隔热层内部开设的透气腔，可以实现空气的流动，降低隔热层的温度，从而提高房屋的隔热能力，通过气体进入弹性气囊后的体积膨胀，可以使弹性气囊进入挤压密封槽，从而实现相邻插板的密封，提高房屋的密封能力，进而提高房屋的保温隔热能力。

可即时监测内部应变量及温度变化的复合材料绝缘子 718

 0

一种可即时监测内部应变量及温度变化的复合材料绝缘子,包括固定在伞裙轴线上的芯棒及固定在芯棒上的光纤传感器,在芯棒上压接有球头金具,在芯棒表面制有与芯棒轴线平行的凹槽,在凹槽内设置有光纤传感器,在球头金具上有光纤通孔,所述光纤传感器的尾纤由光纤通孔穿出。本实用新型的一种可即时监测内部应变量及温度变化的复合材料绝缘子,将光纤传感器埋植于芯棒上,一旦芯棒出现应力变化异常或温度异常,监控人员可及时发现,如果异常现象表示可能引起重大事故发生,工作人员可及时采取措施,避免事故发生。将光纤传感器采用直线式埋设,减少了光纤用量,降低了生产成本,避免了光纤在使用过程中受损。

阻燃PET复合材料及其制备方法 710

 0

本发明公开了一种阻燃PET复合材料，是在PET基体中加入TCMSs，熔融共混、拉丝切片后得到的TCMSs质量百分含量为0.2～2%的TCMSs/PET切片，所述TCMSs是将CMSs在惰性气氛下加热至600～800℃退火处理30～120min得到的材料，可用于制备阻燃PET纤维。将本发明复合材料添加在PET基体中制备阻燃PET纤维，不仅能提高PET纤维的阻燃性能，且对由于CMSs的加入造成的PET纤维抗拉强度的下降也有明显改善。

泡沫芯薄层复合材料杆件的制作 954

 0

本发明公开了一种泡沫芯薄层复合材料杆件的制作，以轻质塑料泡沫为芯材，在芯材外面编织二维或三堆纤维套管，然后将带有泡沫芯材外面直接编织有纤维套管的杆件放入定制的模具之中，通过注入树脂在受控制的温度和压力下固化成型。采用上述制作工艺的泡沫芯薄层复合材料杆件其形状可以是直线形的也可以是弯曲形的；其截面可以是矩形的也可以是方格形或其它形状；其长度并无限定可根据需要设定，管件的编织纤维材料、壁厚、编织角度和结构可以根据受力要求任意选择滿足不同的需求。这种制作工艺真正可达到材料、结构、性能可设计变化，性价比最优的目的，带来更好的使用前景。

快速低成本制备石蜡/石墨相变复合材料的方法 1072

 0

一种快速低成本制备石蜡/石墨相变复合材料的方法是将天然鳞片石墨与石蜡进行混合，然后将其装入预热的钢制模具中，在200-500kg/cm2的压力下进行压制成型并保压5-15min；其中钢制模具预热温度为42-90℃，结束后趁热出模，得到石蜡/石墨相变复合材料。本发明具有成本低、无污染物产生、导热性能优异且储热能力高的优点。

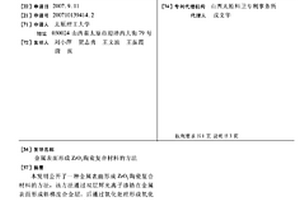

金属表面形成ZrO2陶瓷复合材料的方法 985

 0

本发明公开了一种金属表面形成ZrO2陶瓷复合材料的方法，该方法通过双层辉光离子渗锆在金属表面形成锆梯度合金层，后通过氧化处理形成氧化锆与锆合金复合层。本发明简单实用，成本低廉，形成的表面ZrO2陶瓷复合材料既具有金属材料良好的物理、力学性能，又具有ZrO2陶瓷的优点，可用于耐磨损、耐高温及耐腐蚀领域，极具有市场潜力及应用价值。

有机-无机杂化二维光催化复合材料的制备方法及抗菌应用 646

 0

本发明公开了一种有机‑无机杂化二维光催化复合材料的制备方法及其抗菌应用。所述方法首先合成Ti3C2TX和ZnTCPP片状的前驱体，然后再通过超声将ZnTCPP与Ti3C2TX充分混合均匀，最后通过水热将ZnTCPP通过化学反应接在Ti3C2TX的表面，鼓风干燥得到复合材料ZnTCPP/Ti3C2TX。通过简便的工艺合成ZnTCPP/Ti3C2TX肖特基结构，以增强光催化的能力。同时由于其具有大量的亲水基团(‑OH,‑COOH)，能够将ZnTCPP/Ti3C2TX充分均匀分散在水中，同时由于其能隙的减小，产生的活性氧较多，因此在可见光的照射下不仅能够有效的降解有机物，而且还展现出良好的抗菌性能。

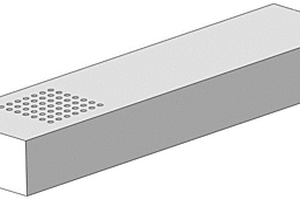

网状烧结碳铜复合材料受电弓滑板的制备工艺 795

 0

本发明公开了一种网状烧结碳铜复合材料受电弓滑板的制备工艺，包括如下步骤：步骤一：将石墨烯粉、石墨粉、有机硅树脂按照一定的比例混合成糊状；步骤二：将步骤一中的糊状物均匀涂抹在碳纤维预浸布上，然后送入辊压机辊压，使糊状物充满碳纤维预浸布内的空隙中，形成复合薄层；步骤三：将步骤二获得的复合薄层放入含有铜离子的浸渍液中浸渍。有益效果在于：本发明所述的一种网状烧结碳铜复合材料受电弓滑板的制备工艺制备的受电弓滑板具有优良的导电性能和润滑性能，热导率和电导率高，对自身和电网导线的磨损较小，同时机械强度高，耐腐蚀性能好，不易断裂，使用寿命长，有效满足高速列车的使用需求，实用性好。

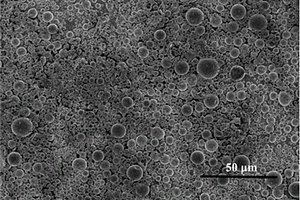

球形木质素基Pb金属共掺杂碳复合材料及其制备方法和在推进剂中的应用 1058

 0

本发明属于推进剂添加剂技术领域，为了解决目前碳基和Pb基催化剂的催化方式较为单一，催化能力有限等问题，提供了一种球形木质素基Pb金属共掺杂碳复合材料（Spherical‑Pb@C）及其制备方法和在推进剂中的应用。所述复合材料Spherical‑Pb@C由磺化木质素与硝酸铅按照1:3~3:1的物质的量比混合干燥，然后煅烧碳化改性制备而成。添加Spherical‑Pb@C后的固体推进剂燃速最高可提高15%。本发明的固体推进剂用催化剂各组分分布均匀，具有规则的球形形貌；本发明所制备的固体推进剂用催化剂对推进剂燃烧性能具有较好的催化效果，且能够降低推进剂整体的机械感度。

各向同性铜基等静压石墨复合材料的制备方法 836

 0

本发明公开了一种各向同性铜基等静压石墨复合材料的制备方法，包括以下步骤：S1：材料混合：选取石油焦、炭黑、特种石墨粉和石墨烯，对石油焦、炭黑、特种石墨粉和石墨烯进行混合处理，得到混粉；S2：磨粉处理：将S1中所述的混粉加入到雷蒙磨中，对混粉进行磨粉处理；S3：等静压成型：将S2中所述的混粉放入压制机中进行压制成型，获得生坯；S4：浸渍处理：将S3中所述的生坯放入浸渍罐中，加入中温沥青。本发明结构均匀细腻，体积密度高，石墨理化理指标优良，增强了各向同性铜基复合材料机械强度高，高负荷，磨损小，耐高温，导热性强，具有优异的耐腐蚀效果，提高了材料的使用寿命，稳定性强。

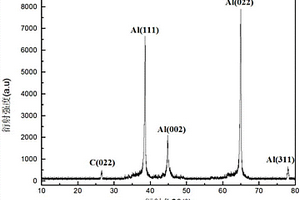

碳纳米管增强铝基复合材料的制备方法 644

 0

本发明涉及一种碳纳米管增强铝基复合材料的制备方法，是针对铝合金力学性能低的情况，在铝合金熔液中掺杂碳纳米管，碳纳米管经酸化处理、敏化处理、活化处理、表面镀镍处理、与铝合金液有机结合在一起，提高了铝合金的力学性能，本制备方法工艺先进，数据精确翔实，硬度为90HV，抗拉强度达300MPa，是先进的碳纳米管增强铝基复合材料的制备方法。

生产硅碳复合材料的专用设备及其使用方法 875

 0

本发明公开了一种生产硅碳复合材料的专用设备及其使用方法，其中的生产硅碳复合材料的专用设备包括混合罐，所述混合罐的顶部两侧均固定安装有定位杆，两个定位杆上活动套装有同一个盖板，所述盖板的底部两侧均开设有与定位杆相适配的安装孔，定位杆活动安装在对应的安装孔内，盖板的底部开设有两个对称设置的出气孔，两个出气孔均位于两个安装孔之间，出气孔的侧壁上固定安装有卡环，卡环的顶部活动放置有密封垫，密封垫的顶部固定安装有滑杆。本发明结构简单，操作方便，便于增加盖板与混合罐之间的密封性，且便于增加密封垫与卡环之间的密封性，实现了出气孔的单向导通功能，便于排出混合罐内的空气。

碳基复合材料滑板的制备方法 993

 0

本发明公开了一种碳基复合材料滑板的制备方法，其制备的原材料包括骨料、粉料、粘结剂、添加剂，所述骨料为沥青焦，所述粉料为纳米碳粉，所述添加剂为碳黑，所述粘结剂为改质煤沥青；其制备的具体步骤为：将骨料进行破碎，对破碎后的骨料进行筛分，按照孔径大小，选择出粒径合适的骨料，并将其按照所需比例进行配料，配料后研磨、造粒，然后送入成型机进行挤出成型，将成型后的原料进行焙烧，焙烧完成后出炉，经过清理，得到的产品即纯碳滑条材料。本发明通过在原料中加入纳米碳粉，可以补充成品碳滑板用碳基复合材料中的抗弯折强度、抗磨损性以及冲击韧性，使成品碳滑板在运行中不易折断和破裂，同时这种制备方法能增加碳滑板的密度和强度。

受电弓用碳-碳复合材料的制备方法 858

 0

本发明克服了现有技术存在的不足，提供了一种受电弓用碳?碳复合材料的制备方法，该碳滑板解决了现有纯碳滑板机械强度低、抗冲击性能差的问题；为了解决上述技术问题，本发明采用的技术方案为：一种受电弓用碳?碳复合材料的制备方法，按下述步骤实施：以石墨碳纤维布为基材，将浸渍沥青后的碳纤维布打卷，直至达到设计的外型尺寸；并放到受电弓滑条成型模具中，在500吨压机及180℃温度条件下完成热压复合成型；然后经过1200℃、480小时的碳化，制得受电弓碳滑条材料；本发明可广泛应用于受电弓碳滑板领域。

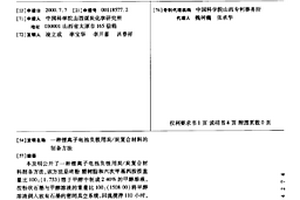

锂离子电池负极用炭/炭复合材料的制备方法 672

 0

本发明公开了一种锂离子电池负极用炭/炭复合 材料制备方法, 该方法是将酚醛树脂和六次甲基四胺按重量比 100 : (1.7~53)溶于甲醇中制成2~40%的甲醇溶液, 按粉状石墨与 甲醇溶液的重量比100 : (150~800)将甲醇溶液倒入放有石墨的 密闭真空系统, 回流搅拌1~10小时, 热过滤, 固化, 碳化得到所需 的材料, 该材料用作锂离子电池负极可逆容量高、首次充放电效 率高、循环性能稳定。

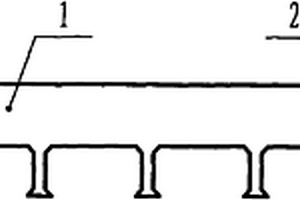

复合材料地铁疏散平台的踏板 942

 0

本实用新型属于地铁疏散平台技术领域，具体涉及的一种复合材料地铁疏散平台的踏板，提供一种质量轻、安装快捷、少维护的复合材料地铁疏散平台的踏板，其包括酚醛树脂的平台面和酚醛树脂的支撑架，支撑架位于平台面的下方，并与平台面连接在一起，平台面上设置有防滑凸条，支撑架为“工”字型结构，平台面至少在对称的两侧设置有连接装置，连接装置为“F”型结构，主要应用于地铁建设中。

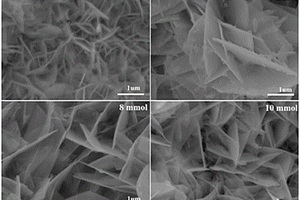

形貌可控的钴铝双氢氧化物/还原氧化石墨烯复合材料及其制备方法 964

 0

一种形貌可控的钴铝双氢氧化物/还原氧化石墨烯复合材料及其制备方法，属于能源材料领域，可解决双氢氧化物在进行充放电过程中容易聚集，不利于实际应用的问题，制备方法为两步，用化学沉积的方法在泡沫镍上生长还原氧化石墨烯；水热法在还原氧化石墨烯基底上生长钴铝双氢氧化物，将Co(NO₃)₂·6H₂O,Al(NO₃)₃·9H₂O，CO(NH₂)₂以及NH₄F溶解在去离子水中，搅拌后，将溶液转移至反应釜中，将还原氧化石墨烯泡沫镍基底浸入溶液中，于120℃恒温水热反应6小时；冷却后取出超声清洗并干燥。本发明制备的复合材料，用于超级电容器电极材料，超级电容性能优异，比电容大，循环稳定性好。

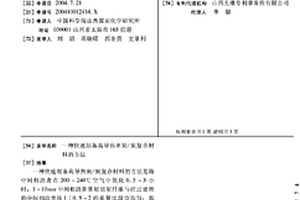

快速制备高导热率炭/炭复合材料的方法 914

 0

一种快速制备高导热炭/炭复合材料的方法是将中间相沥青在200～240℃空气中氧化0.5～3小时;1～10mm中间相沥青基短切炭纤维与经过处理的中间相沥青按1∶0.5～2的质量比混合均匀;混合料在常压下从室温升至350～400℃时,加压到20～40MPa,升温至1300～1500℃时使压力变为5～20MP,最后升温至2600～3000℃恒压30～60分钟。本发明具有工艺简单、生产周期短、成本低、工艺调整便利,所制炭/炭制品导热率较高等特点。

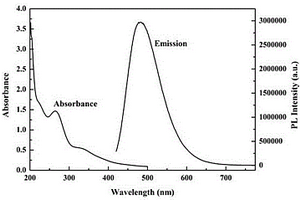

肿瘤靶向无定形磷酸钙荧光纳米复合材料负载药物的方法 736

 0

本发明公开了一种肿瘤靶向无定形磷酸钙荧光纳米复合材料负载药物的方法。首先以透明质酸（HA）为原料，采用高温脱水的方法制备部分碳化透明质酸荧光材料HA‑FCNs（HA fluorescence carbon nanoparticles）；然后以硝酸钙为钙源，磷酸氢二铵为磷源，HA‑FCNs为标记物，采用共沉淀法制备了肿瘤靶向无定形磷酸钙荧光纳米复合材料（HA‑FCNs/ACP）。同时，将姜黄素（Cur）作为疏水药物模型，盐酸阿霉素（DOX）作为亲水药物模型，分别实现对两种药物的负载。本发明所制备的药物载体生物相容性好，具有明显的生物成像和pH响应性，对癌细胞（A549细胞）具有靶向性，在癌细胞内环境下有明显的酶促释放反应，显著降低了癌细胞存活率。

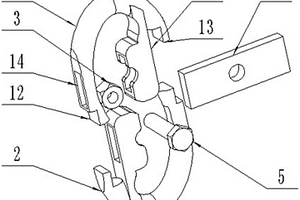

玄武岩复合材料重型机械用可拆卸链环 776

 0

本发明公开了一种玄武岩复合材料重型机械用可拆卸链环。本发明的方法包括：一对中心对称并对接的半环状接头，所述半环状接头一端设有第一凸起，另一端设有第二凸起，两端之间设有中间连接部，所述中间连接部设有半圆状孔，两个中间连接部的半圆形孔对接形成圆形孔，所述半环状接头设有贯穿第一凸起和中间连接部的通孔；与通孔配合的楔块，所述楔块开有圆形通孔；与圆形孔以及圆形通孔相配合的螺栓和螺母；所述半环状接头和楔块采用玄武岩复合材料制作。本发明能够减轻整体重量，密度小，结构强度大，耐腐蚀性强；能够进行局部拆卸更换，较少更换成本；锁定效果好，不易偏移。

碳复合材料加工设备 977

 0

本发明涉及材料加工附属装置的技术领域，特别是涉及一种碳复合材料加工设备，其可以方便对碳复合材料进行冲压处理，并且方便进行连续性操作，提高实用性；包括底座、顶板、多组支撑柱、定模、动模、气缸、伸缩杆、固定架、两组档杆、两组定位板、多组支撑弹簧、多组限位杆、多组连接板和多组限位球，定模与顶板之间设置有连接架，还包括两组导向辊、移动座、多组限位弹簧、两组固定轴和接收箱，移动座顶部设置有两组固定槽，两组固定槽内分别设置有两组滚珠轴承，两组固定轴顶端分别与两组导向辊底部连接，接收箱内设置有接收腔，并在接收箱顶部设置有接收口，接收口与接收腔相通，接收箱放置于底座上，两组导向辊外壁上分别设置有两组防滑垫。

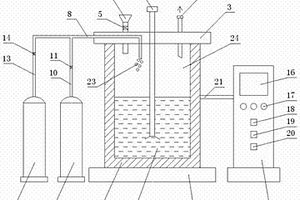

镁基复合材料半固态间接挤压铸造成型方法 882

 0

本发明涉及一种镁基复合材料半固态间接挤压铸造成型方法，是针对增强体颗粒与基体材料之间润湿性差、易发生团聚、分布不均，制得的铸件性能低的问题，在镁合金基体中添加高硬度、高弹性模量、与基体结合性能好的镁锌钇准晶为增强体，经真空气氛熔炼炉熔炼、复合搅拌炉内超声波辅助振动搅拌、间接挤压铸造，制得铸件，以提高铸件的力学性能；此制备方法工艺先进，数据精确翔实，铸件的金相组织致密性好，无缩孔、缩松缺陷，金相组织中初生相由球状和近球状晶粒组成，树枝状晶粒基本消失，晶粒尺寸明显细化，抗拉强度达225Mpa，延伸率达6.5％，硬度达86HV，是先进的镁基复合材料半固态间接挤压铸造成型方法。

具高比电容特性的碳纳米管/金属氧化物复合材料及制备 715

 0

一种具高比电容特性的碳纳米管/金属氧化物复合材料及制备，属于新材料，所述金属氧化物的化学通式是NixMoO3+x，x的取值为1≤x≤3；其制备方法：将金属盐Ni(NO3)2·6H2O和(NH4)6Mo7O24·4H2O混合形成溶液并充分搅拌，再加入有机燃料并控制金属离子和有机燃料的摩尔比为0.4~10.0，搅拌30?min，形成均匀混合溶液，再加入酸化碳纳米管，超声分散40min形成混合溶液，将混合溶液置于200~450℃的箱式炉中充分燃烧，继续保温0.5~2h。本发明作为超级电容器的电极材料，不但原料储量丰富易得，价格低廉，而且超级电容性能优异，比电容大，倍率性能高，循环稳定性较好。
