新疆有色金属电冶金技术理论与应用

含砷金精矿焙烧炉返灰回料装置 885

 0

一种含砷金精矿焙烧炉返灰回料装置,由一段焙烧炉、阀门、返灰回料器、二段焙烧炉组成,其不同之处在于一段焙烧炉的排料口与返灰回料器密封连接,返灰回料器与二段焙烧炉的进料口密封连接。采用安装返灰回料器的形式,有效的解决了高温物料从一段焙烧炉进入二段焙烧炉的问题,提高了设备的运转率。该装置结构简单、工作平稳、适应性强、动能消耗小、使用寿命长,适用于冶金、化工、环保行业,属于黄金冶炼行业机械装备技术领域。

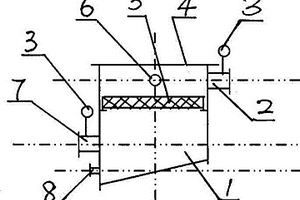

压缩焦炉煤气过滤器 833

 0

本实用新型属于冶金行业过滤压缩焦炉煤气的过滤装置,特别是一种压缩焦炉煤气过滤器,具有密封上盖的过滤器罐体,在罐体内通过罐体壁上的托架安装着过滤网,过滤网将罐体的内腔分割为进气室和排气室,在进气室的罐体壁上设置着煤气进气管,在进气室底部的罐体壁上设置着排污管,在排气室上部的罐体壁上设置着煤气出气管和蒸汽吹扫进口管。本实用新型可以有效地降低压缩煤气中的水分和颗粒物的含量,满足炼钢连铸生产的需求,确保生产的连续、稳定和系统的安全。

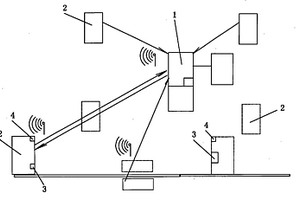

用于立体交叉作业环境的防事故控制装置 941

 0

本实用新型公开了一种用于立体交叉作业环境的防事故控制装置,包括中央控制室以及移动设备,在中央控制室以及各移动设备上分别设置着工业蓝牙信号收发控制器,安装在移动设备上的工业蓝牙信号收发控制器与移动设备的驱动装置电连接。本实用新型结构简单,在移动设备运行会影响到关联设备时,在中央控制室的控制下,发送、接收信号,发出报警信号,输出指令停机。将其用于立体交叉作业环境的移动设备的联锁控制,可以有效地避免事故的发生和扩大,可应用于冶金、煤炭、矿山、货运仓储等行业自动控制系统。

改进的方坯连铸机铸坯长度测量装置 1084

 0

本实用新型属于钢铁冶金技术领域，涉及一种改进的方坯连铸机铸坯长度测量装置；包括导轮、弹簧和定位装置；定位装置连接导轮，导轮与定位装置中间设有弹簧，导轮始终与从中包出来的铸坯表面所接触，导轮设计为可更换式双层，外侧导轮与铸坯相接触，内侧与编码器相连控制计算机连接，控制计算机与火焰切割机连接，整体检测装置与铸坯成45°夹角。本实用新型具有制作简单，备件成本低、减少检测误差、降低生产成本率等特点。

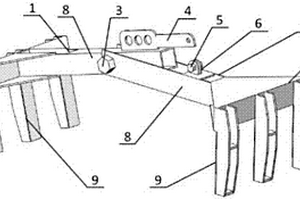

铝电解槽炭块专用吊运卡具 837

 0

本实用新型属于冶金机械设备领域，具体是一种铝电解槽炭块专用吊运卡具，包括左卡爪（1）、右卡爪（2）、销轴（3）、吊柄（4）、保险销（5）和保险销座（6）；左卡爪（1）和右卡爪（2）均为钉耙形结构，分别由耙爪（7）与耙柄（8）呈70‑110度角固定连接构成，左卡爪（1）和右卡爪（2）的耙柄（8）上设有销轴孔并通过销轴（3）铰接，销轴孔位于本卡具轴向中心线的左侧；左卡爪（1）的耙柄（8）上靠销轴（3）右侧固定连接有吊柄（4）；右卡爪（2）的耙柄（8）上固定设置有与保险销（5）配套的保险销座（6）。本实用新型克服了铝电解厂阴极炭块吊运难度大，危险性高的难题，结构紧凑、安全可靠，方便实用，适合推广。

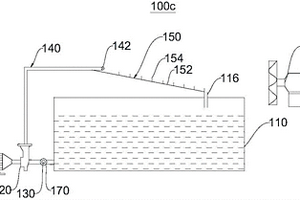

金属锂渣的回收反应装置及处理装置 851

 0

本实用新型涉及冶金工业领域，公开了一种金属锂渣的回收反应装置及处理装置，其包括循环液槽、循环管路、循环泵和反应器，循环管路一端与循环液槽相连通，另一端与反应器相连，循环泵设置于循环管路上，循环液槽的顶端设置有进液口，反应器的出料口的位置与循环液槽的进液口的位置相对应。该装置为循环反应装置，显著提高了金属锂渣的回收效率，节省了人力物力。此外，本装置采用氢氧化锂近饱和溶液与金属锂渣进行反应，反应速率大幅降低，单位时间内产生的氢气量和反应热明显减少，不易引起锂渣燃烧和爆炸，提高了生产作业的安全系数。

改进的焦化生化站曝气池降泡沫装置 966

 0

本实用新型涉及冶金焦化技术领域，属于焦化生化站曝气池降泡沫装置结构的改进，特别是一种改进的焦化生化站曝气池降泡沫装置，包括焦化生化站设置的水处理曝气池，在曝气池的下部连接着压缩空气管，在长方体形曝气池上口两侧壁的护栏扶梯上均布固接着横向水管，在横向水管的下面均布设置着通孔，在通孔上连接着方向朝下的喷头，压力水管与均布的横向水管连通，喷头距曝气池液面的高度为3.5米，均布的横向水管之间的间距为6m。本实用新型结构合理，实现降泡水能均匀的喷洒在泡沫上面，并且喷洒面积大，水量消耗低，成本小，降泡效果好，无污染事故发生。

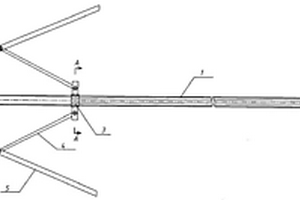

测量炉膛的专用工具 1124

 0

本实用新型属于测量冶金炉炉膛的工具，特别是测量炉膛的专用工具，在与主杆滑动配合的套环两侧面上固接着对称的连接耳，与主杆平行的推拉杆其端部与套环固接，在主杆的端部固接着对称的铰接座，在对称的铰接座上分别铰接着对称的量杆，在对称量杆的中部分别铰接着连接杆，连接杆的另一端分别与套环的连接耳铰接。本实用新型结构简单，操作方便，可以准确测量转炉各部位炉衬砖的侵蚀厚度，根据炉衬砖的侵蚀情况，合理安排炉体的维护，既保证安全生产，又可以降低吨钢耐火材料的消耗，降低生产成本。

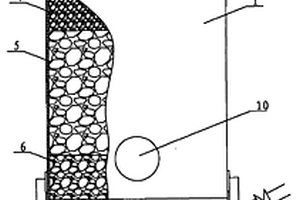

焦炉煤气净化器 1080

 0

本实用新型属于冶金行业高炉煤气燃烧放散塔焦炉煤气净化装置,特别是焦炉煤气净化器,包括支撑架支撑固定的罐体,圆柱罐体的底面为漏斗形,漏斗形底面的出口连接着装有阀门的排污管,圆柱罐体的上口通过法兰连接着中心设置有出气管的圆锥形顶盖,在圆柱罐体内的下部设置着均布有通孔的隔板,在隔板上部的圆柱罐体内安装着三层不同材质的吸附填料层,在漏斗形底面的上部设置着进气管。本实用新型可以去除焦炉煤气中含有的焦油和萘,消除管道堵塞,使焦炉煤气能稳定、连续输送至点火器,使点火器稳定连续燃烧,保持连续火源,将放散的高炉煤气及时完全燃烧。

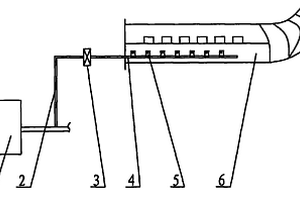

清除水平风管内积灰的装置 673

 0

本实用新型属于清除冶金行业的风管内死角积灰的装置,特别是清除水平风管内积灰的装置,包括水平风管,在前端管口封闭的主管上均布连接着横向短管,横向短管的两端管口封闭,横向短管与主管呈十字形连接,并且与主管连通,横向短管为圆弧形管,其弧度与水平风管的管径弧度相适应,在横向短管的背面上以及在主管相对应的面上分别均布设置着通气孔,主管的后端管口连接着压缩空气支管路,在压缩空气支管路上安装着控制装置。本实用新型可以有效地清除水平风管内的积灰,保证风管内气流通畅,提高风机的效率,节能降耗,而且结构简单、合理,操作方便。

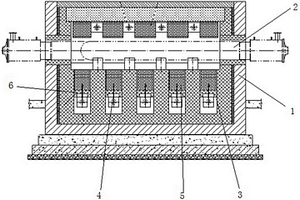

单排双面蓄热式横罐炼镁还原炉 908

 0

本实用新型属于冶金领域，尤其涉及一种单排双面蓄热式横罐炼镁还原炉，包括炉体，炉体内为炉膛，炉体中部同一水平面上横向设置有相互平行的加热罐，加热罐下部的炉膛为多条相互平行的双层通道，相邻双层通道之间设置有端墙，双层通道下层为煤气通道，其两端的端墙上设有煤气喷管，双层管道的上层为空气通道，其两端的端墙上设有空气蓄热室，煤气喷管和空气储热室之间设置有隔层，加热罐上部的端墙上交错布置有煤气喷管和空气蓄热室，本装置将主要的燃料燃烧布置在还原罐下部的双层燃烧通道内，更加有利于炉气与还原罐热交换，进而节省燃料消耗，提高金属镁产量。

卧式振动给料机 1151

 0

本实用新型涉及冶金、建材技术领域，公开了一种卧式振动给料机，包括H型槽钢底座，所述H型槽钢底座固定在水泥地面上，尾部振动弹簧定位环、头部振动弹簧定位环焊接在H型槽钢底座上平面，尾部振动弹簧、头部振动弹簧分别放置在尾部振动弹簧定位环、头部振动弹簧定位环内，钢制给料槽两边外侧设置与H型槽钢底座上部垂直且相互平行的尾部振动弹簧定位环、头部振动弹簧定位环，所述钢制给料槽底部立焊有3块三角板，三角板正后方焊接有振动电机底座，振动电机底座与水平面60°夹角，所述钢制给料槽底部安装有两台偏心振动电机。本实用新型公开的技术很好的解决了现有悬挂式振动给料机挂钩磨损断裂和给料速度受限导致工作效率低的问题。

焙烧炉供风防尘装置 1113

 0

一种焙烧炉供风防尘装置由焙烧炉、供风管路、风机、风帽、阀门、风室组成。其特征在于供风管路伸入炉底风室并向上至一定高度，管路上部安装一风帽，焙烧炉风室下部有可拆卸的阀门。由于采用供风出口加风帽及炉底加设阀门的方式，有效改善了细物料易进入风机影响风机运转率及使用寿命的问题。该装置结构简单、运行平稳、适应性强、有效提高设备运转率及设备使用寿命。适用于冶金、化工、环保行业，属于黄金冶炼行业机械装备技术领域。

截流式机械取样装置 861

 0

本实用新型属于钢铁冶金行业原料检化验领域，涉及一种截流式机械取样装置；包括支架、摆线针轮减速机、取样桶、取样臂和控制箱；在铁精粉料流皮带上方安装支架，支架上设有摆线针轮减速机，摆线针轮减速机取样臂下端设有取样桶，控制箱上设有工作指示灯、摆线针轮减速机正转按钮、反转按钮和停止按钮。本实用新型具有取样操作简单、样品代表性强、提高取样效率、保证取样人员安全等特点。

干熄焦耦合末煤热解系统 882

 0

本实用新型提供一种干熄焦耦合末煤热解系统，采用环式息焦冷却装置对红焦进行干息焦和对不粘末煤与小粒煤进行热解，先将不粘末煤铺入环式息焦冷却装置底层，再将焦炉炼出的红焦覆盖在不粘末煤之上，最后将预热解的小粒煤覆盖在红焦之上，利用红焦的显热进行煤炭热解，产生大量的高温荒煤气，同时将红焦降温冷却。本实用新型利用干熄焦方式，使焦炭质量显著提高，改善了冶金焦的机械稳定性，提高了焦炭块度的均匀性，同时降低了有害物质的排放，保护了环境。利用了红焦的显热，与加入的不粘末煤、小粒煤充分换热热解，从而产生大量的煤气。使热能充分利用并生成煤气，节约了能源降低了成本。利用了冷凝回收装置冷凝回收煤焦油，并输出净化煤气外供。

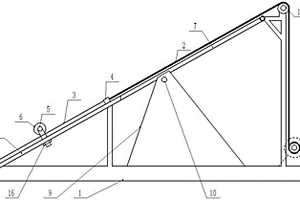

阳极板平整装置 1102

 0

本实用新型公开了一种阳极板平整装置，涉及冶金电解技术领域，主要目的是提供一种机械结构简单的阳极板整平设备。本实用新型的主要技术方案为：一种阳极板平整装置，该装置包括：支撑部、提拉部和压紧部；所述支撑部包括支架和平整板，所述平整板倾斜设置于所述支架上端；所述提拉部包括提拉绳和绕绳轮，所述绕绳轮转动设置于所述平整板的上边，所述提拉绳的一端固定连接于所述绕绳轮，另一端可拆卸连接于阳极板的横杆，用于拉动阳极板沿所述平整板移动；所述压紧部包括固定轴和压辊，所述固定轴的一端可拆卸连接于所述平整板的一侧边，另一端可拆卸连接于所述平整板的另一侧边，所述压辊转动连接于所述固定轴，用于挤压阳极板。

生产金属镁的气动扒渣机 1038

 0

本实用新型公开了一种生产金属镁的气动扒渣机，包括导轨和安装于导轨上的小车，所述小车上设置有一个驱动装置、液压油缸及和液压油缸连接的升降平台，所述升降平台上安装有驱动滚轮和由驱动滚轮带动、可在平台上做往复运动的扒渣装置，所述扒渣装置由扒渣铲柄及安装于铲柄前端的铲头构成，所述扒渣铲柄上、下两边贯穿于驱动滚轮之间，所述驱动滚轮和驱动装置连接。所述小车上设置有清渣挡板和水冷却装置。本实用新型使用方便、安全、清洁、劳动效率高。是一种提高金属镁生产效益的专业冶金设备。

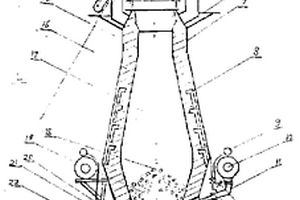

钢铁侧底吹高炉 1109

 0

本实用新型是冶金钢铁高炉,矮胖形,有高压无料钟炉顶、陶瓷体炉缸、碳硅砖炉墙、丁字形冷却壁用膨胀管连接,热风围管下有波纹管连接的送风装制,插有氧煤喷枪、风口下倾18°均布炉缸;输氧管与炉底上倾27°的细流氧枪连接,氧枪旋转多孔喷头用柴油冷却;装有热电偶;钢口与渣口保持120°,三根支柱均布炉外,高炉朝天管与重力、布袋、静电除尘系、大盖帽球式热风炉系连接。高压鼓风机与热风炉、高炉围管相通。其特点:一次性完成炼钢,节能高产,易于变炼铁设备为本实用新型。

高炉煤气旋风脱水器 1076

 0

本实用新型属于冶金行业高炉煤气的脱水装置,特别是高炉煤气旋风脱水器,具有漏斗形底面的圆柱筒体,其封闭的顶面上通过中心通孔固装着输出煤气管道,输出煤气管道的下口伸入到圆柱筒体内的下部,在圆柱筒体上部进口上沿圆柱筒体壁的切线方向设置着进煤气管,漏斗形底面的下口连接着排水管。本实用新型可以减少高炉煤气中的含水量,使锅炉尽量多地使用高炉炼铁的副产品高炉煤气,减少锅炉烧嘴的堵塞,降低烧嘴清理频率,其结构合理,脱水效率高,维修方便。

新型铝电解槽阳极炭碗结构 1087

 0

本实用新型属于冶金机械设备领域，具体是一种新型铝电解槽阳极炭碗结构，炭碗为阳极炭块上端面的圆形凹槽，其特征在于，凹槽底部设有环槽（1），凹槽侧壁设有间距均匀的若干邪槽（2），环槽（1）与邪槽（2）成40‑60度夹角并连通为一体，相邻邪槽（2）的倾斜方向相反；所述每个邪槽（2）的两个倾斜面（3）为曲面，且分别为凹面和凸面。本实用新型的实施能够提高阳极炭块与阳极钢棒附着力，强化阳极炭碗的紧固效果，避免阳极炭块松动、脱落的发生，提高了阳极炭块在电解生产使用中的稳定性；同时还能够降低阳极压降，减少了阳极上的电耗损失，适合推广使用。

便捷灵活的清洗板式换热器装置 1084

 0

一种便捷灵活的清洗板式换热器装置由进水管路、进酸管路、板式换热器、出水管路、出酸管路、法兰I、法兰II、法兰III、法兰IV组成。其特征在于：进水管路和进酸管路有可拆卸式法兰及配套管路，可将水路、酸路进行连接并互换。由于进水管路和出水管路部分可拆卸，可适时进行水路、酸路互换，方便、快捷，有效减少了停车拆卸清洗板换的时间和次数，提高了设备的运转率。该装置结构简单、易于操作，运行平稳、适应性强、有效提高设备使用率。适用于冶金、化工、环保行业，属于黄金冶炼行业机械装备技术领域。

新型循环闭路焙烧装置 893

 0

一种新型循环闭路焙烧装置,由沸腾焙烧炉、气动阀I、气动阀II、气动阀III、储气罐、空压机、仓泵、气动阀IV、中间仓、滚筒、溢流螺旋、收尘装置组成。其不同之处在于滚筒出口与中间仓活动连接,采用密相输送技术,把收尘装置回收的烟尘输送到沸腾焙烧炉内,进行流态化焙烧,有效的解决了矿粉在焙烧过程中燃烧不充分的问题,提高了烟尘中贵金属的氰化回收率。该装置结构简单、工作平稳、适应性强、动能消耗小、使用寿命长,适用于冶金、化工、环保行业,属于黄金冶炼行业机械装备技术领域。

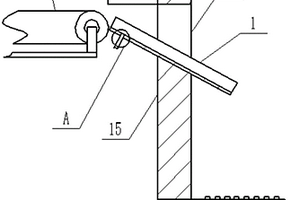

加料装置及沸腾炉 875

 0

本实用新型公开了一种加料装置及沸腾炉，涉及冶金化工技术领域，主要目的是提高沸腾炉内物料的分散效果。本实用新型的主要技术方案为：一种加料装置，该加料装置包括：送料机构和导料部；导料部包括滑槽和吹气管，滑槽的一端连接于炉体的进料口的下边缘，另一端连接于送料机构的输出端，滑槽自滑槽的另一端向滑槽的一端倾斜，滑槽的表面设有通孔，吹气管连接于通孔。

块状物料分离格筛 747

 0

本实用新型提供一种块状物料分离格筛，解决了现有矿山矿山、冶金、水泥、建筑垃圾等综合处理生产中，分筛时物料易堵筛网筛孔，需要人工清理，筛网易磨损，需全部更换筛网的问题，本实用新型主要由活动筛板、固定筛板及液压油缸组成，活动筛板通过连接合页连接固定筛板，所述活动筛板为两扇，每扇活动筛板主要由边框，边框内均匀布设且平行的横梁、每根横梁上套接的耐磨护套组成；所述固定筛板主要由边框、边框内均匀固定布设的钢板条组成，钢板条沿宽度方向垂直竖向排布。

连铸坯在线取样切割枪 802

 0

本实用新型属于钢铁冶金技术领域，涉及一种连铸坯在线取样切割枪；包括取样抢；在现有连铸坯在线取样主切割枪支架上安装一副切割枪作为取样切割枪。本实用新型具有提高连铸坯切割的可靠性和取样时效性、及时对连铸机工作状况做出准确判断、降低劳动强度等特点。

改进的连铸坯表面氧化铁皮清理装置 925

 0

本实用新型属于钢铁冶金技术领域，涉及一种改进的连铸坯表面氧化铁皮清理装置；包括钢刷、固定螺丝和固定结构；两个带钢丝的钢刷使用固定螺丝安装在连铸坯运行的辊道上方固定结构上，钢刷呈锥形沿着连铸坯运行的相反方向分布。本实用新型具有操作简单、适用钢种多、成本低廉等特点。

400KA铝电解槽用预焙阳极 760

 0

本实用新型属于冶金设备领域，具体是一种400KA铝电解槽用预焙阳极，由从下至上依次固定连接为一体的阳极炭块与梯形锥台、阳极钢爪组成，阳极炭块为长方体形，其上底面与梯形锥台的下底面固定连接为一体，梯形锥台上底面通过炭碗与阳极钢爪通过磷生铁浇筑固定连接为一体；阳极炭块和梯形锥台各自四个侧面之间相交的侧棱、四个侧面与顶面相交的顶棱、四个侧面与底面相交的底棱分别是为圆弧角或者45度倒角。本实用新型提供的一种铝电解槽预焙阳极能够降低阳极压降，延长阳极使用周期，有效降低电能损耗和炭块材料耗。

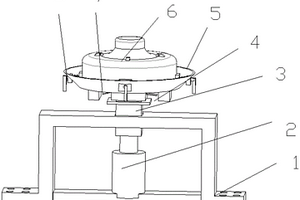

金属粉末收粉装置 906

 0

本实用新型涉及粉末冶金技术领域，具体的公开了一种金属粉末收粉装置，包括支撑架、托盘和收粉罐，支撑架的内部固定安装有液压杆，液压杆的顶部固定设置有四棱柱的固定柱，固定柱滑动穿过液压杆，托盘的底部开设有嵌套槽，嵌套槽嵌套在固定柱顶部，嵌套槽两侧在托盘底部开设有插槽，收粉罐放置在托盘的内部；托盘的侧壁设置有固定件，固定件包括夹紧块、伸缩杆和手柄，夹紧块固定连接在伸缩杆的内端，伸缩杆穿过滑动穿过托盘的侧壁，伸缩杆的外端转动连接在手柄的端部，手柄端部固定连接有偏心弧形块,伸缩杆上嵌套有弹簧,伸缩杆包括内杆和外杆。本实用新型优点：结构简单，操作方便，固定牢靠，适用能力强，提高了工作效率。

气浮式空气动力浸出装置 872

 0

一种气浮式空气动力浸出装置,由空压机、进气管、截止阀、空气分布器、球阀、空气流量计、支风管Ⅰ、提升筒、支风管Ⅱ、槽体组成,其特征在于所述的进气管上增加了空气分布器,空气分布器为环形的风箱,在空气分布器上均匀分布3-6支支风管,支风管底部增加盲板,在支风管底部30厘米内设有多个通风孔,并在支风管外面安装提升筒,因而能解决生产过程中供风不均匀、动能消耗大的问题。该装置结构简单、风分布均匀、工作平稳、动能消耗小、提高回收率、降低生产成本,适用于冶金、化工、环保行业,属于黄金冶炼行业机械装备技术领域。

以电解锰自产阳极泥进行硫酸锰一段净化液氧化除杂的方法 715

 0

本发明属于属于锰冶金领域，具体公开了一种以电解锰自产阳极泥进行硫酸锰一段净化液氧化除杂的方法。该方法以电解锰自产阳极泥为原理，通过分选‑活化获得低杂高活性氧化剂，以其替代H2O2，将硫酸锰一段净化液中的铁、硫和有机物脱除，在获得合格的硫酸锰溶液的同时，实现电解锰自产阳极泥的资源化利用，提升锰冶炼技术经济指标。本发明具有工艺简单、净化效果好、成本低等优点，具有较好的产业化应用前景。
