湖北武汉有色金属加工技术理论与应用

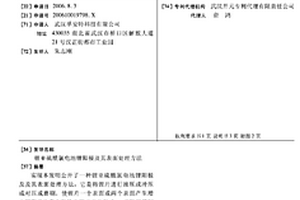

锂亚硫酰氯电池锂阳极及其表面处理方法 829

 0

实现本发明公开了一种锂亚硫酰氯电池锂阳极及及其表面处理方法,它是将锂片进行滚压或冲压或对压或磨刷,使锂片一个表面或两个表面产生增大锂阳极片表面积的凸凹不平的勾纹。该发明使初始放电能力能优于传统方式制作的产品,该方法可用于一切以锂片为负极的钽亚电池中,以减少其存放后,电压滞后,电流上不去的问题。其方法简单易行。

锂电池回收拆解过程中的锂电池放电方法 707

 0

本发明公开了一种锂电池回收拆解过程中的锂电池放电方法，其包括：采用等离子体放电方法生成等离子体并形成放电导通通道，通过所述放电导通通道导通锂电池的正极和负极，实现锂电池放电；该方法可以实现将锂电池存储的能量充分安全释放，达到绿色工业化批量生产的要求，其不仅具有技术先进，智能化水平高，污染少，能耗小等诸多优点；而且符合国家现在绿水青山的环保政策，符合目前的锂电池发展的趋势，也符合整体社会发展智能化的发展需求。

用锰酸锂与稀土氧化物复合材料制造低温固体氧化物燃料电池 611

 0

本发明公开了一种用锰酸锂与稀土氧化物复合材料制造低温固体氧化物燃料电池，其电解质单部件材料是多重复合材料，1、选自Li、Na、K、Ca、Sr、Ba、Zn、Mg、Bi、Al、Zr、Ti、Si或Sn中任何两种或者两种以上元素的金属氧化物，摩尔比例为1-99%；2、进一步加入1—95%的稀土氧化物组成复合材料；3、再进一步加入1—95%的锰酸锂形成多重复合材料。上述多重复合材料用溶胶-凝胶法和燃烧法制备。本发明的多重复合材料组装成三部件和单部件燃料电池，可在300-550?C输出功率密度30-220毫瓦/平方厘米。由于采用了廉价的锰酸锂作原料，使固体氧化物燃料电池得成本低、工作温度低。使用效果好。便于大量推广使用。

CNT/MoS₂锂离子电池负极材料及其制备方法 716

 0

本发明涉及一种CNT/MoS₂锂离子电池负极材料及其制备方法，该负极材料由以下方法制备得到：1)制备氧化碳纳米管分散液；2)静电自组装制备OCNT/DC⁺/MoO₄^2‑；3)CVD法制备CNT/SiO₂/MoS₂；4)刻蚀SiO₂制备CNT/MoS₂。本发明提供的CNT/MoS₂复合材料中的MoS₂和Li离子的接触面积更大，提高了MoS₂的电化学反应性，另外，CNT/MoS₂复合材料中MoS₂在CNT网络骨架中分散均匀且结合牢固，可以使得该材料应用于锂离子电池负极材料时可以获得较好的循环稳定性和倍率性能。

锂二次电池用阻燃电解液及其锂电池 1070

 0

本发明涉及一种锂二次电池用阻燃电解液及其锂电池,该电解液的主要特征是采用一种或一种以上的磷酸(亚)酯(如甲基磷酸二甲酯,乙基磷酸二乙酯及其衍生物)作为纯溶剂或者溶剂的组分。基于这些磷酸(亚)酯的电解液价格低廉,并具有不可燃烧性、低毒性、高电导率,以及良好的电化学稳定性。使用这种电解液的锂电池,其燃烧安全性可以得到有效改善。

锂金属电池的固态电解质及其制备方法、应用和锂金属电池 888

 0

本发明属于锂金属电池技术领域，具体涉及一种锂金属电池的固态电解质及其制备方法、应用和锂金属电池。该固态电解质包括：亲锂剂；成疏水膜的成膜剂；以及溶剂。其制备方法包括步骤：1)制备亲锂剂、成疏水膜的成膜剂和溶剂的复合液；2)将步骤1)制备得到的复合液除水；3)将步骤2)除水后的复合液成膜，即得锂金属电池的固态电解质。本发明所提供的技术方案可以降低锂金属电池的锂的消耗速率、防止漏液、避免在高温或者是短路情况下发生着火甚至是爆炸的问题。

锂离子电池、改性锂离子电池正极材料及其制备方法 756

 0

本发明属于正极材料相关技术领域，其公开了一种改性锂离子电池正极材料的制备方法，该方法包括以下步骤：(1)将三元前驱体Ni_xCo_yMn1_‑x‑y(OH)₂和锂盐按照预定比例混合后进行球磨，接着在850℃下进行焙烧以得到三元正极材料LiNi_xCo_yMn_1‑x‑yO₂；(2)将得到的所述三元正极材料与含氮有机物混合后，在预定氛围下煅烧以得到改性锂离子电池正极材料。本发明还涉及改性锂离子电池正极材料及锂离子电池。本发明提高了锂离子电池的倍率性能及循环稳定性，且工艺简单，易于实施。

改善富锂材料电化学性能的表面修饰方法、所得富锂材料及应用 916

 0

本发明涉及一种基于金属有机框架结构材料驱动的改善富锂材料电化学性能的表面修饰方法，所得的材料可作为锂离子电池正极材料，并具有极大地推广普适性，主要包括以下几个步骤：1)将适量的富锂材料与适量的有机配体混合；2)将上述混合物放置于真空条件下加热反应；3)将上一步得到的产物在惰性气氛下热处理得到改性后的富锂材料。本发明的有益效果是：本发明利用金属有机框架结构材料驱动的碳包覆表面修饰法优化富锂材料，作为锂离子电池正极材料时具有优异的循环和倍率性能。

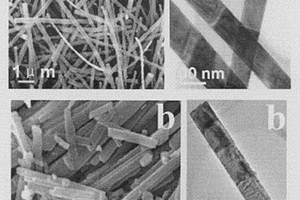

锂化三氧化钼纳米带电极材料及其锂化改性方法 1067

 0

一种锂化三氧化钼纳米带电极材料及其锂化改性方法,其特征是通过无机溶胶水热技术制备三氧化钼纳米带,将三氧化钼纳米带加入去离子水中超声分散后,再加入锂盐粉末,至钼元素与锂元素的摩尔比为1∶3至1∶10,搅拌;将获得的悬浊液移至聚四氟乙烯衬底的不锈钢反应釜中,水热反应,将水热产物冷却过滤并用去离子水洗涤,获得锂化三氧化钼纳米带。该方法反应温度低,锂化均匀,不需要氧化剂辅助插层、工艺简单、重现性好、符合环境要求,锂化产物结构稳定性,材料的电化学和电学性能显着提高,可以用于锂离子电池电极材料、太阳能电池、光电子器件等,可用刷涂、喷涂等方法将其在不易制膜的地方制膜,直接将其或与其它超细粉末混合制成功能化器件。

二烷基次膦酸脂阻燃剂、含该阻燃剂的锂离子电池电解液及锂离子电池 794

 0

本发明公开了一种二烷基次膦酸脂阻燃剂、含该阻燃剂的锂离子电池电解液及锂离子电池，该锂离子电池电解液由锂盐、有机溶剂、以及二烷基次膦酸脂阻燃剂组成。本发明的二烷基次膦酸脂阻燃剂，不仅具有酯基结构能和锂离子电解液中溶剂具有很好的相容性，而且低价态的膦能够与氧结合发生氧化反应，产生具有热稳定性的高价态的磷酸酯，而高价态的也是有效的阻燃剂，与电解液也具有较好的相容性，这样当体系中的氧被二烷基次膦酸脂消耗了，可燃碳酸脂或负极材料能够得到有效保护，极大的降低电解液的燃烧几率，提高电池的安全性和使用寿命。

锂离子电池负极的制备方法、负极及锂离子电池 917

 0

本申请公开了一种锂离子电池负极的制备方法、负极及锂离子电池，锂离子电池负极的制备方法包括以下步骤：将多孔硅材料与碳源分散于溶剂中混合，然后涂覆于集流体上，并在惰性气体氛围中升温热解，即得到锂离子电池负极。上述锂离子电池负极的制备方法工艺简单，多孔硅碳复合材料无需再与粘结剂、导电剂混合制备成浆料，而是直接涂覆于集流体上制成负极，避免了现有技术制浆过程中对复合材料颗粒形貌的破坏，且能量密度高。

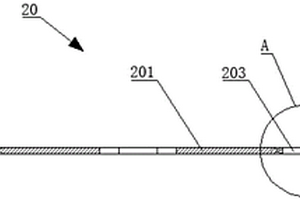

锂电池的顶盖片、顶盖、锂电池及装配方法 733

 0

本发明公开了一种锂电池的顶盖片、顶盖、锂电池及装配方法，所述顶盖片包括基板、极柱孔和挤压施力槽；其中，所述极柱孔，用于供极柱自下而上穿过；所述挤压施力槽，用于给挤压模从所述极柱孔外侧的基板向内挤压所述极柱孔提供施力面；所述极柱孔穿透所述基板，所述挤压施力槽环绕于所述极柱孔，且不穿透所述基板。本发明的锂电池的顶盖片、顶盖、锂电池及装配方法，增加了电池内部空间。

高温稳定的氟磷酸铁锂型锂离子电池材料及其制备方法 923

 0

本发明属于电化学储能新材料制备技术领域。一种高温稳定的氟磷酸铁锂型锂离子电池材料及其制备方法，其特征在于包括如下步骤：1）、LiFePO4F正极片的制备：按磷酸铁计量比称取铁源和磷源原料，研磨混合，煅烧，得到粉末；再煅烧，得到FePO4纯相粉末；按LiFePO4F计量，混合，压片，煅烧，研磨，得到LiFePO4F纯相粉末；将LiFePO4F纯相粉末与纳米导电碳球磨，得到碳包覆的LiFePO4F/C粉末；将LiFePO4F/C粉末与聚偏氟乙烯粘接剂按质量混合，溶于N?甲基吡络烷酮中，搅拌后涂覆在铝箔上，干燥，得到LiFePO4F正极片；2）、负极片的制备；3）、氟磷酸铁锂型锂离子电池的组装。本发明制备的电池材料可有效阻止高温下电解液对正极的侵蚀，20~70℃稳定性好。

废旧钴酸锂再利用制备磷酸钴锂的方法 763

 0

本发明提出了一种废旧钴酸锂再利用制备磷酸钴锂的方法，包括，首先将废旧钴酸锂材料与水混合得到钴酸锂浆料，再加入酸和还原剂，在20‑80℃下保温搅拌1‑5h，然后过滤，得到第一滤液，向第一滤液中缓慢加入磷酸盐溶液，待溶液的上清液层呈白色时，停止加入磷酸盐溶液，搅拌1‑4h，然后过滤，得到第一滤渣，将第一滤渣、锂源、碳源按照一定比例混合、砂磨、喷雾干燥，得到粉末，将粉末在氮气氛围下煅烧，烧结物料经过破碎、筛分、除铁后，得到磷酸钴锂，本发明的制备方法相比现有技术而言，使用原料少，所得正极材料中个元素之间混合均匀，且克服了常规回收磷酸钴锂材料循环性能差的问题。

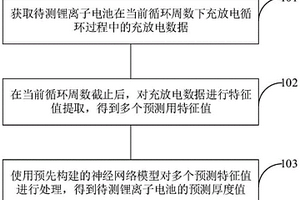

锂离子电池厚度的预测方法、预测装置和锂离子电池 675

 0

本发明属于锂离子电池技术领域，具体涉及一种锂离子电池厚度的预测方法、预测装置和锂离子电池。预测方法包括：获取待测锂离子电池在当前循环周数下充放电循环过程中的充放电数据；在所述当前循环周数截止后，对所述充放电数据进行特征值提取，得到多个预测用特征值；使用预先构建的神经网络模型对多个所述预测特征值进行处理，得到所述待测锂离子电池的预测厚度值。预测装置包括：获取模块、提取模块和得到模块。锂离子电池包括电池管理系统，所述电池管理系统具有锂离子电池的预测装置。通过上述技术方案能够进行在线实时检测电池的厚度变化，避免离线检测的人为误差，能够为电池厚度失效判断提供较为精度的提前预测。

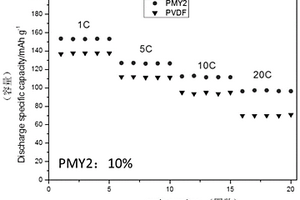

一类含吡啶基团的锂离子正极水系粘结剂及其制备方法、锂离子二次电池 1001

 0

本发明提供了一类含吡啶基团的锂离子正极水系粘结剂，其为聚乙烯马来酸酐与吡啶甲醇的醇解产物。本发明还提供了该粘结剂的制备方法：向聚乙烯马来酸酐溶液中加入吡啶甲醇，加热反应后，使用氢氧化锂溶液锂化并除去溶剂得到。本发明还提供了使用该粘结剂的锂离子二次电池。本发明的水系粘结剂结构中包含酯基、羧酸、羧酸锂和吡啶基团，能提供优良的粘结性，分子链间氢键作用的存在能更好的维持电极的稳定性，同时羧酸锂和吡啶基团的引入能促进离子迁移速率。采用该类粘结剂组装的磷酸亚铁锂扣式电池电池阻抗更小，放电比容量更高，综合性能超越了目前市场上商业粘结剂所制作的电池，尤其在快充方面，可在20C的倍率下进行3000次稳定循环。

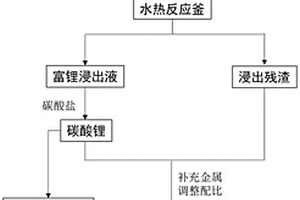

从退役锂电池中回收锂并再生正极材料的方法 808

 0

本发明属于退役锂离子电池回收技术领域，具体地，涉及一种从退役锂电池中回收锂并再生正极材料的方法。利用二价锰离子作为正极材料中锂的浸出剂，通过二价锰离子在水热过程中自身易水解发生氧化反应生成固体MnO2，电子转移到正极材料上诱导其中的钴、锰等过渡金属发生还原反应同时将锂释放到溶液中，外加的锰和正极材料的过渡金属留在浸出固体残渣中，从而高效地选择性浸出锂；富锂浸出液可制备成碳酸锂回收利用；浸出残渣因锂大量浸出而变的松散多孔，作为原料在短流程再生过程中物质反应均匀，使得再生的正极材料结构和电化学性能较好。本发明再生回收流程简单，过程不引入杂质，产品品质良好，具有极大的应用前景。

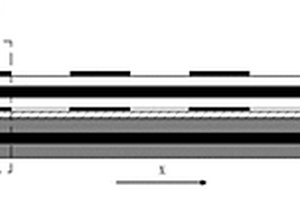

监控、分析锂离子电池正极极片反弹的方法及锂离子电池 696

 0

本申请涉及监控、分析锂离子电池正极极片反弹的方法及锂离子电池。所述锂离子电池包括正极极片，其包括在正极箔材的两侧上布置的正极材料涂层；负极极片，其包括在负极箔材的两侧上布置的负极材料涂层；和隔膜，其中，所述隔膜位于正极极片和负极极片之间，其中，所述锂离子电池进一步包括间断布置的阻隔物，以形成有具有所述阻隔物的第一区域和无所述阻隔物的第二区域，其中，所述阻隔物沿正极极片长轴方向间隔地在垂直于所述长轴的方向上围绕包覆所述正极极片，或者间断地设置在正极极片与隔膜之间或间断地设置在负极极片与隔膜之间。本申请还涉及根据锂离子电池正极极片反弹的方法及锂离子电池对正极材料进行优化。

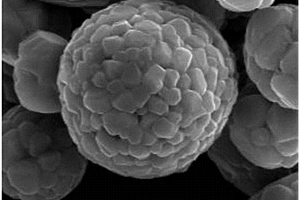

锂化球形四氧化三钴颗粒的制备方法 811

 0

本发明公开了一种锂化球形四氧化三钴颗粒的制备方法，其制备步骤包括：(1)球形碳酸钴颗粒的制备；(2)球形四氧化三钴颗粒的制备；(2)球形碳酸锂包裹四氧化三钴核壳结构颗粒的制备；(3)球形钴酸锂颗粒的制备。本发明提供的锂化球形四氧化三钴颗粒的制备方法操作简单，绿色环保，成本低廉，可控性高，保护了四氧化三钴颗粒模板的微观形貌，让最终制得的钴酸锂颗粒完全继承了球形这种特殊形貌；本发明另一个优势是巧妙地利用了碳酸锂不溶于无水乙醇这一特点，过量的无水乙醇使得碳酸锂水解完全朝着反应逆方向进行，从而精确控制碳酸锂的沉积量，使得制得的钴酸锂颗粒物性保持稳定，同时，完全避免了使用铵盐所造成的空气污染的问题。

锂电池系统、锂电池控制方法、可读存储介质和控制装置 661

 0

本申请实施例公开了一种锂电池系统、锂电池控制方法、可读存储介质和控制装置，本申请实施例提供的锂电池系统包括至少两个单体电池，单体电池上设置有一个泄压阀；泄压管道；移动组件，连接于泄压管道，用于将上述泄压管道的一端连接于泄压阀；防爆阀，连接于泄压管道的另一端。通过该锂电池系统的设置，在某个单体电池出现故障，存在热失控风险时，可以控制移动组件带动泄压管道连接于存在热失控风险的单体电池的泄压阀，而后开启泄压阀为存在热失控风险的单体电池进行泄压，高温气体可以通过泄压管道和防爆阀排出至锂电池系统之外，从而避免了高温气流对电池系统内部的正常单体电池、高压回路、箱体等的破坏，最终避免了高温气流冲击和破坏。

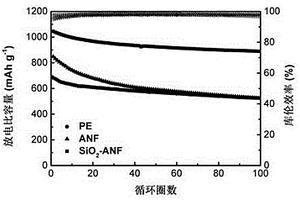

锂硫电池用复合隔膜、其制备方法及锂硫电池 918

 0

本发明公开了一种锂硫电池用复合隔膜，该复合隔膜为基团修饰的硅氧偶联剂在芳纶多孔膜内部原位生长得到的二氧化硅‑芳纶复合材料。通过热稳定的二氧化硅和耐高温的芳纶的协同作用，二氧化硅‑芳纶复合隔膜展现了优异的热稳定性；复合隔膜中的二氧化硅与锂发生化学反应，可抑制锂枝晶生长，提高了电池的安全性能。本发明还公开了复合隔膜的制备方法及具有该复合隔膜的锂硫电池，利用基团修饰的硅氧偶联剂在芳纶多孔膜内部水解、缩聚，制备得到原位生长的二氧化硅‑芳纶复合材料。本发明以二氧化硅‑芳纶复合隔膜代替商用聚烯烃隔膜应用于锂硫电池中，其致密的结构可物理阻隔多硫化物的穿梭，提高电池的安全性和循环稳定性，从而提高电池性能。

高低温兼顾倍率型锂离子电池电解液及锂离子电池 1087

 0

本发明公开了一种高低温兼顾倍率型锂离子电池电解液，它以锂盐、主要有机溶剂、辅助有机溶剂、低温添加剂、高温添加剂和纳米陶瓷材料为原料制备而成。所述高低温倍率型锂离子电池电解液，能在保证常温良好循环性能的前提下，有效提升其高倍率放电性能和高低温电解液的电导率，有效拓宽了锂离子电池的应用范围。本发明还提供了一种利用上述高低温兼顾倍率型的锂离子电池电解液制备的锂离子电池，并对正极片和负极片分别设置若干铝箔和铜箔电流输出凸台，可进一步效减小电池内阻并提高大倍率放电性能，所得锂离子电池循环寿命长，既能保证良好的高低温放电性能，又能有效兼顾电池的高倍率放电性能，放电性能优异、适用性广。

全固态锂电池中金属锂负极的表面改性方法 863

 0

本发明公开了一种全固态锂电池中金属锂负极的表面改性方法。其步骤为：在惰性气氛保护下将聚乙烯二氧噻吩‑聚乙二醇共聚物溶液涂覆在金属锂基体表面，干燥后形成均匀致密的聚乙烯二氧噻吩‑聚乙二醇共聚物改性层，即完成金属锂负极的表面改性，其中所述聚乙烯二氧噻吩‑聚乙二醇共聚物溶液中聚乙烯二氧噻吩‑聚乙二醇共聚物的质量百分含量为0.1～20％。通过表面改性，所得聚乙烯二氧噻吩‑聚乙二醇共聚物改性层可以修改金属锂负极表面不均匀性，有效抑制锂枝晶的成核生长，降低全固态锂电池中固体电解质与负极的界面阻抗，提高全固态锂电池的循环性能和使用寿命。

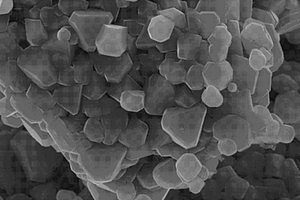

具有等级结构的硅酸亚铁锂锂离子电池正极材料及制备方法 729

 0

本发明涉及一种具有等级结构的硅酸亚铁锂锂离子电池正极材料及制备方法。该硅酸亚铁锂正极材料是一种单个的晶粒由更微小的相同或相近尺寸的晶粒构成，所述的晶粒具有0-3维的晶形。本发明是采用乙醇、乙二醇或多元醇辅助水热反应在低温条件制备具有等级结构的硅酸亚铁锂，本发明也包括具有等级结构的硅酸亚铁锂与碳复合的高性能锂离子二次电池正极材料。利用本发明制备的材料可具有微米或纳米级别的等级结构，其优点是分散性能好，振实密度密度高，且电解液能够很好地渗入特殊形貌的等级结构中，具有良好的电子导电性和锂离子扩散性能；而且，还具有较高的放电比容量，较好的倍率性能，特别适合于用作锂离子动力电池的正极材料。

锂电池隔膜以及锂离子电池 763

 0

本实用新型涉及锂离子电池领域，提供了一种锂电池隔膜，包括第一层、第二层以及第三层，第二层位于所述第一层以及第三层之间，第一层以及第三层均具有若干透气孔，各透气孔均沿隔膜的厚度方向曲折延伸，第二层具有若干指状孔，各指状孔均沿隔膜的厚度方向曲折延伸。本实用新型的一种锂电池隔膜，透气孔提高了隔膜的透气性，指状孔中可以储存大量的电解液，提高了电池的容量。提供了一种锂离子电池，包括壳体、正极、负极以及上述任一所述的锂电池隔膜，锂电池隔膜位于壳体内，且隔开所述正极和负极；锂电池隔膜中填充有可自由穿过各指状孔的电解液。一种锂离子电池，用到上述的锂电池隔膜，电池循环性能更好、循环寿命更长。

锂离子电池正极材料及其制备方法 839

 0

本发明公开了一种锂离子电池电极材料及其制备方法，该电极材料为表面包覆纳米铜的磷酸铁锂，通过以下方法制备：按化学配比将磷酸亚铁和磷酸锂的水溶液配混合均匀，再加入稳定剂OP－10水溶液混合搅拌，控制温度使其沉淀，过滤、洗涤、晾干沉淀物。晾干后的前驱体进行高温热处理后即得磷酸铁锂半产品。通过控制工艺条件解决磷酸铁锂粒径难题。硝酸铜溶液混合磷酸铁锂半产品，加入维生素C还原得到铜，在磷酸铁锂颗粒表面均匀地包覆金属铜。本发明操作简单，制得的锂离子电池电极材料锂离子电池正极材料离子传导率和电子传导率高，1C首次比容量达≥162mAh/g，振实密度为≥1.5g/cm3。

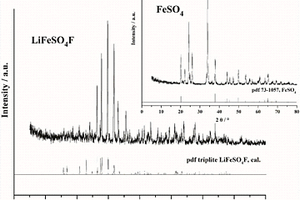

高温稳定的相变型氟硫酸铁锂电池材料的制备方法及电极片与锂离子电池的使用方法 821

 0

本发明提供一种高温稳定的相变型氟硫酸铁锂电池材料的制备方法及电极片与锂离子电池的使用方法。该电池材料的制备包括如下步骤：1)按FeSO4计量比称取下述二种之一：①铁源和硫源，②铁硫源，研磨混合，在380～400℃惰性气体中煅烧1～2小时，得到FeSO4纯相粉末；2)LiFeSO4F粉末的制备：按LiFeSO4F计量比称取步骤1)所制的硫酸亚铁粉末和氟化锂粉末，研磨，得到Li‑Fe‑S‑O‑F前驱体粉末，其中氟化锂粉末的摩尔量是硫酸亚铁的摩尔量的1～1.05倍；3)将步骤2)得到的混合粉末再在450～500℃惰性气体中煅烧0.75～2.25小时，得到LiFeSO4F纯相粉末。本发明制备的电池材料在充放电过程中发生由Triplite结构LiFeSO4F转变成Tavorite结构LiFeSO4F1‑x(OH)x的相变，形成明显的～3.2V电压平台，在20～60℃充放电循环稳定性好。

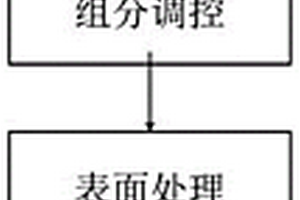

用废旧锂离子电池合成高性能锂离子电池正极材料的方法 803

 0

本发明属于锂离子电池回收、锂离子电池正极材料合成领域，公开了一种用废旧锂离子电池合成高性能锂离子电池正极材料的方法，包括以下步骤：(1)处理得到废旧锂离子电池正极材料；(2)对各金属元素的含量进行检测；(3)根据预先设定的目标锂离子电池正极材料基体的组成，添加其他原料以补充元素；(4)将组分调控后的材料，浸泡在表面处理剂中，经过充分搅拌，然后加热蒸发、接着煅烧，从而得到同时实现组分调控及表面处理的锂离子电池正极材料产物。本发明通过对方法的整体流程工艺设计改进，基于组分调控及表面处理实现退役电池正极材料的再回收，简化了工艺流程、避免二次污染，合成的材料具有比退役前原始材料更优异的电化学性能。

四氟草酸磷酸锂和二氟双草酸磷酸锂的制备方法 765

 0

本发明涉及四氟草酸磷酸锂和二氟双草酸磷酸锂的制备方法。包括，制备滴定液，将六氟磷酸锂溶于有机溶剂中，溶解，向该溶液中加入三甲基氯硅烷，制备底液，取草酸溶于有机溶剂中，用同样的方法配置有机碱溶液，将有机碱加入到草酸溶液中，搅拌。将配置好的滴定液缓慢的滴入反应底液中，当六氟磷酸锂与草酸的摩尔比为1：1.8～1：2.5，反应温度15～40℃时，反应生成四氟磷酸锂；当六氟磷酸锂与草酸的物质的量之比为1：1.8～1：2.5，反应温度15～40℃时，反应生成二氟双草酸磷酸锂；反应结束后，调节反应体系温度继续搅拌一段时间，过滤，重结晶，即得到所需产物。本方法反应条件温和，易于控制，溶剂可以重复使用，节省了成本，进一步的提高了产率。

锂离子电池正极材料的全干法提纯方法及提纯得到的锂离子电池正极材料 1068

 0

本发明属于锂离子电池正极材料综合利用技术领域，具体涉及一种锂离子电池正极材料的全干法提纯方法及提纯得到的锂离子电池正极材料。该方法包括如下步骤：1)将锂电池正极回收材料的碎料低温加热至粘接剂失效，得到集流体和锂电池正极待提纯材料分离开来的混合料；2)对集流体和锂电池正极待提纯材料分离开来的混合料进行震动筛分，得到分离掉集流体的锂电池正极待提纯材料；3)将分离掉集流体的锂电池正极待提纯材料进行烧结，得到锂电池正极提纯材料。本发明实现了锂离子电池正极材料的全干法提纯，提纯得到的锂电池正极提纯材料纯度高。
