湖北武汉有色金属加工技术理论与应用

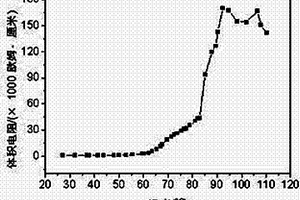

EVA基PTC复合材料、锂电池正极及锂电池 871

 0

本发明提供了一种EVA基PTC复合材料、锂电池正极及锂电池，该EVA基PTC复合材料包括乙烯-醋酸乙烯共聚物基体材料、导电剂和分散剂，其中，乙烯-醋酸乙烯共聚物基体材料的质量百分比含量为60～83%，导电剂的质量百分比含量为10～30%，分散剂的质量百分比含量为1～10%。本发明EVA基PTC复合材料的居里温度为90℃，将其用于锂离子电池正极中，能有效防止锂离子电池的热失控，提高锂离子电池的热安全性能。

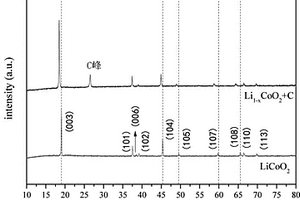

脱锂态锂离子电池正极材料的制备方法 865

 0

本发明公开了一种脱锂态锂离子电池正极材料的制备方法，以商业化嵌锂态正极材料和膨胀石墨按一定比例进行球磨，球磨后置于120℃真空干燥，干燥后取出，置于水氧含量低于0.1ppm的手套箱内进行冷却，然后加入电解液并搅拌制成膏状物，将膏状物均匀涂于正极板上，依次加上隔膜、锂片，密封并盖上负极板后即组装成电池，待充电化成完成后拆卸电池，取出正极粉进行浸泡、搅拌、抽滤并烘干即得脱锂态的锂离子电池正极材料；采用本发明的方法，可直接将锂离子电池正极材料进行脱锂处理后用于锂一次电池，使用本发明正极材料的电池相对于目前锂一次电池，具有更高的比能和功率特性，并且贮存寿命长，安全性能高，为新型单兵作战武器装备的研发打下坚实的基础。

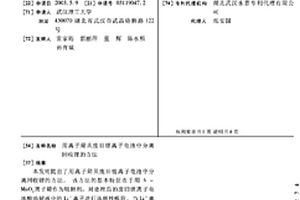

用离子筛从废旧锂离子电池中分离回收锂的方法 862

 0

本发明提出了用离子筛从废旧锂离子电池中分 离回收锂的方法。该方法的基本特征在于用λ－MnO2离子筛作为吸附剂，对处理后的废旧锂离子电池酸溶解液中的Li+离子进行选择性吸附，当Li+离子被吸附到λ－MnO2离子筛的晶隙中后，再用稀盐酸溶液对吸附在离子筛晶隙中的Li+离子进行洗脱，从而达到分离和回收锂的目的，该方法工艺简单，回收率高，锂的纯度高，环境友好。

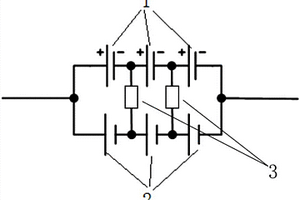

一次锂电池与二次锂电池的组合系统 657

 0

本实用新型公开了一种一次锂电池与二次锂电池的组合系统，包括并联连接的一次锂电池组和二次锂电池组，所述一次锂电池组由多个一次锂电池通过串联、并联或者混联形成，所述二次锂电池组由多个二次锂电池通过串联形成。本实用新型在恒功率放电、大功率脉冲放电以及使用寿命等电性能特征有显著的提升，以适用于比能量密度要求高且脉冲大功率放电的用电设备上。

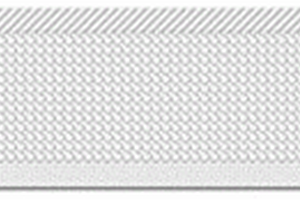

补锂复合隔离膜及其制备方法、补锂装置与应用 755

 0

本发明提供了一种补锂复合隔离膜及其制备方法、补锂装置与应用，补锂复合隔离膜包括基膜和涂覆在基膜两侧的补锂层，朝向正极的一侧的补锂层中含金属锂，朝向正极的一侧的补锂层中含Li3N，补锂层材料包括补锂复合材料和粘接剂，补锂复合材料由金属锂和无机陶瓷材料组成；补锂装置包括基膜释放设备、第一浆料涂布设备、氮气吹扫设备、多个导轮、第二浆料涂布设备和隔离膜收卷设备，其中，所述氮气吹扫设备包括氮气吹扫部分，用于对涂布补锂浆料后的隔离膜进行氮气吹扫，制备得到含Li3N补锂层的复合隔离膜；本发明的补锂复合隔离膜不仅可以补偿锂离子电池充放电过程中损耗的不可逆锂离子，提升能量密度和循环性能，改善隔离膜的热收缩性能。

锂离子电池石墨电极的化学预锂化方法 924

 0

本发明公开了一种锂离子电池石墨电极的化学预锂化方法，包括以下步骤：含有阴离子自由基的锂化试剂溶于一元醚得到浓度为0.001‑10mol/L的锂化试剂溶液；将制备好的锂离子电池石墨负极片与锂化试剂溶液接触反应1s‑48h，洗涤、干燥后得到预锂化的石墨电极。本发明选用性质温和的自由基阴离子锂化试剂，在相对安全的化学环境下化学预锂化锂离子电池石墨负极材料，提高石墨电极的首周效率，进而提高全电池的能量密度。且所用一元醚类溶剂与石墨负极兼容，不会发生共嵌或者剥离等破坏其电化学性能的现象；溶液体系还原性强，锂化过程快速，不会影响电极的电化学性能。

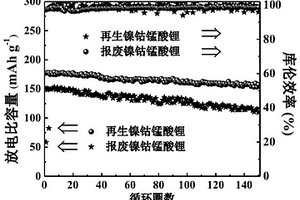

镍钴锰酸锂电池的回收方法、再生镍钴锰酸锂材料及应用 737

 0

本发明提供一种镍钴锰酸锂电池的回收方法、再生镍钴锰酸锂材料及应用，属于锂电池技术领域，回收方法包括以下步骤：分选出废旧镍钴锰酸锂电池的正极片，将正极片预处理后得到正极材料粉末；对所述正极材料粉末焙烧以除去粉末表面的杂质；将除杂后的所述正极粉末材料加入酸液中反应、浸出，得到固液混合物；向所述固液混合物中加入锂源，加热至100‑150℃，保温10‑20h，蒸干后得到前驱体材料；将所述前驱体材料焙烧即可得到再生镍钴锰酸锂材料。本发明的回收方法制得的再生镍钴锰酸锂材料呈块状形态，颗粒更小、更均匀，且再生的镍钴锰酸锂电池具有177.2mAh·g^‑1的可逆容量和高的库伦效率。

基于钴酸锂和活性炭的混合型水系锂离子电池体系的构建方法 1119

 0

一种基于钴酸锂和活性炭的混合型水系锂离子电池体系的构建方法，包括如下步骤：S1、配置电解液；S2、正、负电极的活化；S3、LiCoO₂比容量的确定；S4、活性炭比容量的确定；S5、正、负极材料荷载的确定；S6、电池体系的构建。其优点是：1、获得的电解液相比常规水系锂离子电池，大大提高了负极的稳定性，从整体上使制备的电池的循环性得到了极大改善；2、采用本方法构建的电池，其电容性AC极大提高了负极的倍率性，使得电池整体上的倍率性能仅仅只来源于LiCoO₂，而不是如现有水系锂离子电池一样取决正负极的双重作用，便于后期对电池的性能分析；3、本发明构建方法过程中，提升了LiCoO₂的循环性，减小了因AC在负极分解水生成H₂而产生残余电流的几率，有助于降低体系的自放电率。

废旧磷酸铁锂正极材料的回收再生方法及得到的磷酸铁锂正极材料 874

 0

本发明属于废旧锂离子电池正极材料回收、修复再生综合利用技术，具体涉及一种废旧磷酸铁锂正极材料的回收再生方法及得到的磷酸铁锂正极材料。该方法包括以下步骤：1)对废旧磷酸铁锂正极极片进行分离，除去铝集流体，得到粉体状的磷酸铁锂正极回收材料；2)添加锂源、铁源和磷源，或者，还添加还原剂，再加入用于溶胀磷酸铁锂正极回收材料中的粘结剂，且溶解或分散锂源、铁源、磷源、还原剂的有机溶剂，将各材料混匀后烘干，得到磷酸铁锂前驱体；3)对应的，在还原性或者惰性气体氛围中烧结，得到修复再生的磷酸铁锂正极材料。本发明结合了物理和机械化学方法回收再生技术，实现废旧磷酸铁锂正极材料的再生利用。

基于冷冻干燥的锂离子电池正极补锂方法及产品 620

 0

本发明属于锂电池技术领域，更具体地，涉及一种基于冷冻干燥的锂离子电池正极补锂方法及产品。通过将补锂剂溶解于水系溶剂中，与正极活性物质混合均匀制成浆料涂布于集流体上，然后通过冷冻使得补锂剂冷却结晶析出为尺寸细小的补锂剂颗粒，均匀附着于正极活性物质的表面，低温低压气化干燥将固态的水系溶剂直接通过升华去除，最终实现细小尺寸的补锂剂晶粒与正极活性物质均匀混合分布于最终的电池正极材料中，实验证明这种冷冻和低温低压气化干燥的方法制备得到的正极材料，由于细化了补锂剂晶粒，且能够促进补锂剂与正极活性物质的均匀分散，实验证明该补锂方法能够显著地降低补锂剂的分解电压，最终提高补锂后正极材料组装电池的电化学性能。

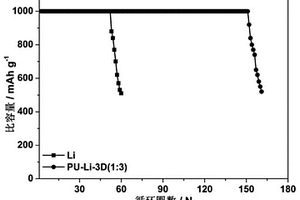

复合锂金属负极材料及其制备方法、应用和锂金属电池 1067

 0

本发明属于锂金属电池技术领域，具体涉及一种复合锂金属负极材料及其制备方法、应用和锂金属电池。复合锂金属负极材料包括：锂片；压制在锂片一侧表面的多孔金属层；以及涂覆在锂片另一侧表面的固体电解质层。复合锂金属负极材料的制备方法包括以下步骤：1)制备用于制作固体电解质层的原料；2)在锂片的一侧上压制多孔金属层；3)在锂片的另一侧涂覆固体电解质层。该复合锂金属负极材料可抑制锂枝晶的生长，其利用多孔的结构还能缓解锂溶解/沉积过程中带来的体积膨胀的问题，防止死锂的产生，抑制锂的粉化，从而达到较好的锂保护效果，使以金属锂作为负极的锂硫电池、锂‑空气电池等锂金属电池的循环稳定性得到极大的改善。

用于锂电池的Mylar膜结构、锂电池组装结构及锂电池 673

 0

提供一种用于锂电池的Mylar膜结构、锂电池组装结构和锂电池。所述Mylar膜结构用于包覆方形锂电池的裸电芯，Mylar膜结构包括矩形的Mylar膜和连接到Mylar膜的底托片。Mylar膜包括紧贴裸电芯的背面的背面包覆片，紧贴所述裸电芯的两个侧边的两个侧边包覆片和用于包覆所述裸电芯的与所述背面相反的正面的两个正面包覆片。底托片由电绝缘材料制成，形成紧贴裸电芯的底部的底部包覆片。两个正面包覆片在裸电芯的正面部分地重叠并被胶合到一起，并且底部包覆片与两个正面包覆片在裸电芯的正面部分地重叠并被胶合到两个正面包覆片。

氟化焙烧处理锂辉石提锂制备碳酸锂的方法 880

 0

本发明提供的氟化焙烧处理锂辉石提锂制备碳酸锂的方法，包括以下步骤：1)取50～200目锂辉石，以1:1～1:3摩尔比添加含氟化合物，混合均匀研磨至100～200目，200～600℃焙烧，反应时间为2～5h，得到烧渣；2)在30～90℃下以1:1～1:5液固比加入1～6mol/L的硫酸，搅拌2～10h后过滤得到硫酸锂母液；3)将硫酸锂母液蒸发浓缩，依次加入双氧水、碱性化合物(NaOH、Na2CO3、氨水等中的一种或多种)，沉淀母液中的Al3+、Mg2+、Fe3+等，往滤液中加入可溶性碳酸盐(Na2CO3、K2CO3等其中的一种或多种)，加热至50～100℃沉锂，过滤洗涤得到纯度96.4％以上的碳酸锂。另外，焙烧过程中SiF4经吸收、陈化可得到高纯度白炭黑和NH4F。本发明对设备要求简单、能耗很低、适合工业化生产。

锂硫电池粘结剂及相应的锂硫电池正极材料、锂硫电池 975

 0

本发明涉及一种锂硫电池粘结剂及其制备方法，并采用该粘结剂制得了正极和锂硫电池。将硫、导电炭黑与硅烷偶联剂混合并研磨均匀后，再加入N‑甲基吡咯烷酮，所得混合物涂覆于集流体上裁切成一定形状和大小得到硫正极，最后与隔膜、锂片、电解液一起组装成电池。采用本发明提供的粘结剂组装而成的电池循环稳定性、比容量均有较大提升。相比于其他粘结剂及电池，本发明具有工艺简单、成本低廉、不会污染环境、对设备要求低、有利于工业化生产等优点。

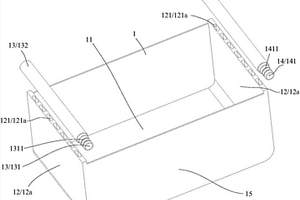

锂离子电池组模组盒、锂离子电池组及锂离子电池包 602

 0

本实用新型公开一种锂离子电池组模组盒、锂离子电池组及锂离子电池包，其中，所述锂离子电池组模组盒包括盒体，所述盒体具有上端开口的容纳腔，所述容纳腔用以容置锂离子电池，所述盒体包括用以围设形成所述容纳腔的多个围板结构，至少一所述围板结构为换热结构，所述换热结构的内部具有换热通道，所述换热通道内流通有换热液，所述换热结构用以通过所述换热液将所述容纳腔空间的热量交换至所述盒体的外侧。减少了热量传递的介质，实现了热量的无缝传递，提高热交换的效率，方便对锂离子电池组进行热管理。

电化学制备正极补锂材料的方法和补锂材料及补锂浆料 948

 0

本发明提供一种电化学高效制备复合正极补锂材料的方法，复合正极补锂材料含有有机补锂材料和催化剂，其特征在于，该方法包括：以催化剂为活性材料并制备成工作电极，与锂金属成为对电极，加入电解液，组装成电池，在CO2氛围下，将电池进行放电处理，借助电化学反应在催化剂表面原位生成有机补锂材料，制得复合正极补锂材料，其中，放电的截止电位为1.0‑2.0V。本发明通过电化学的方法使有机补锂材料原位生成于催化剂表面，从而能够以简易方式合成出催化剂与有机补锂材料高度结合为一体的复合正极补锂材料，使得催化剂与补锂材料之间接触良好，从而能够在提高电池充放电容量的同时、有效降低有机补锂材料分解为活性锂的分解电位。

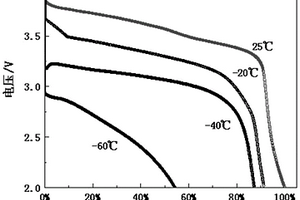

锂电池电解液、锂电池及锂电池的制备方法 1175

 0

本发明属于锂离子电池领域，更具体地，涉及一种锂电池电解液、锂电池及锂电池的制备方法。所述电解液包括：电解质锂盐、有机溶剂和添加剂；其中，所述有机溶剂为磷酸酯类有机溶剂、羧酸酯类有机溶剂和/或氟代羧酸酯类有机溶剂；所述电解液中电解质锂盐的浓度≥1mol/L。所述锂电池中正极材料为普鲁士蓝，且所述锂电池中采用所述电解液。本发明提供的高浓度电解液可有效抑制电解质锂盐对集流体的腐蚀，且该高浓度电解液在‑60℃下仍具有较高的离子电导率，可满足超低温锂离子电池的工作需求。本发明提供的锂离子电池在超低温下仍具有优异的放电容量和较高的容量保持率。

金属锂复合结构负极与锂盐类正极匹配的锂离子电池 1040

 0

本实用新型涉及金属锂复合结构负极与锂盐类正极匹配的锂离子电池，其特征在于：1)正极采用锂离子电池所用的锂盐正极材料制备的薄板；2)采用金属锂片作为锂离子电池负极核心材料，在金属锂片与离子膜相对的外表面包覆有阻隔锂枝晶朝阻隔层方向长大、防止刺穿离子膜作用的阻隔层，在阻隔层中设有能导通电解液的孔洞，在负极金属锂片上开设有孔洞，该孔洞用于容纳首次充电时从正极转移过来的锂；3)正极与负极重叠在一起，之间设有离子膜。本实用新型能大幅度提高锂离子电池容量。

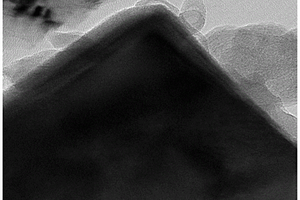

锂电池核壳正极材料、含锂电池核壳正极材料的锂电池及其制备方法 776

 0

本发明公开了一种锂电池核壳正极材料、含锂电池核壳正极材料的锂电池及其制备方法。所述正极材料的核心为锂离子电池正极材料，壳层为由固态电解质与(或)导电碳和锂盐组成的复合导电网络。制备方式是利用锂盐的低温溶解性，通过球磨锂盐溶液与固态电解质融合后，溶剂蒸发再结晶固化的方式在正极材料的表面形成稳固均匀的包覆层。本发明的制备方法具有低温环保的优势，在保证低碳低能耗的前提下，通过在锂电池正极材料的表面稳定形成高离子与电子导电的均匀包覆层，实现了对界面电阻的降低及副反应的弱化，最终大幅度提高了正极材料的稳定性及电化学性能。

锂电池隔膜的制备方法、锂电池隔膜以及锂离子电池 779

 0

本发明涉及锂离子电池领域，提供了一种锂电池隔膜的制备方法，将PAN聚合物溶于第一份DMF溶剂，将纳米纤维素投入第二份DMF溶剂中，搅拌分散均匀；再往第一份DMF溶剂中加入PVP添加剂；将第一份DMF溶剂与第二份DMF溶剂混合均匀；所述铸膜液经过真空脱泡处理去除所述混合溶液中的气泡；将去掉气泡的所述混合溶液放入制膜设备中制膜。本发明的一种锂电池隔膜的制备方法，得到的锂电池隔膜，拥有极好的机械强度。提供了一种锂电池隔膜，由上述任一所述的制备方法制得，一种锂电池隔膜，由三层形成，第二层具有的若干指状孔第一层和第三层都具有若干透气孔。提供了一种锂离子电池，包括上述任一所述的锂电池隔膜，电池循环性能更好。

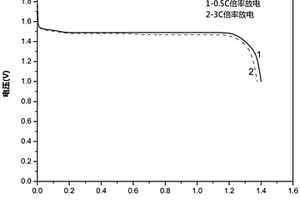

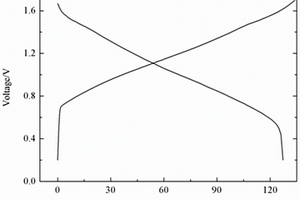

钛酸锂正极金属锂负极锂原电池及其制备方法 846

 0

本发明公开了一种钛酸锂正极金属锂负极锂原电池及其制备方法，含有钛酸锂的正极，含有至少一种选自锂和锂合金的物质的负极，和锂离子传导非水电解质，所述钛酸锂活性物质占正极总质量的60～96%，锂合金优选含有量0.1～10%的硼，所述非水电解质包括液态电解质和固态电解质。采用上述方案得到的锂原电池，具有良好的倍率性能，能够满足大电流放电特性和脉冲放电特性，连续放电倍率达到3C以上。

预锂化方法、制造锂二次电池的方法及锂二次电池 808

 0

本发明属于锂离子电池技术领域，具体涉及一种预锂化方法、制造锂二次电池的方法及锂二次电池，该预锂化方法包括以下步骤：将铜箔与锂片贴合在一起，进行压制得到锂铜复合片，在锂铜复合片的顶端设置复合片极耳，之后将多孔膜设置在多个并排的锂铜复合片的上方，得到锂源；将锂源卷绕于待预锂化圆柱裸电芯的外侧，得到预锂化裸电芯；将预锂化裸电芯制成待预锂化电池，所述复合片极耳与所述待预锂化圆柱裸电芯中负极片极耳焊在一起，之后将待预锂化电池放置于滚动旋转设备上，进行滚动旋转预锂，当电压达到预锂结束电压时，预锂化结束，完成对待预锂化电池的预锂化。该预锂化方法预锂均匀，操作简单适合批量生产。

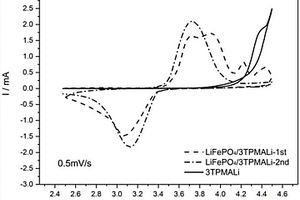

锂-硫电池电解液及其可充锂-硫电池 677

 0

锂-硫电池电解液及其可充锂-硫电池,此电解液是以一种或一种以上的季胺盐类离子液体为溶剂,以抑制电极反应的中间产物多硫化物在电解液中的溶解性,从而提高Li-S电池的容量特性和循环寿命。采用这种电解液的Li-S电池不仅可逆性容量大,循环性能好,且具有优良的安全性能,具有良好的应用前景。

低成本硅铝钙碳合金及其制备方法、在转炉冶金补热上的应用 771

 0

本发明涉及铁合金技术领域，具体涉及一种低成本硅铝钙碳合金及其制备方法、在转炉冶金补热上的应用。

热轧光圆钢筋消除内应力的矫直方法 1652

 0

通常热轧光圆钢筋拉伸试验前进行简单矫直，并采用自然时效或人工时效的方式消除内应力后，再进行拉伸试验，此种方式耗时较长，不能满足目前钢企零库存及低成本运行要求。消除内应力的方法除自然时效或人工时效两种方法外，还可采用施加外部机械力消除内应力来提高检验效率，比如重复矫直，但如何矫直方可有效消除内应力并无相关标准或文献，因此需要提供一种热轧光圆钢筋消除内应力的矫直方法。
