一种双层碳包覆制备氟磷酸钒锂锂离子电池正极材料的制备方法,将钒盐、碳源和磷酸根源按照V:P摩尔比=1:1、C:P摩尔比=1.5:1的比例均匀混合,保护性气氛下热处理,然后粉碎研磨,得到中间相产物;将中间相产物、氟化锂和碳源按照Li:V:P:F摩尔比=1:1:1:1、C:P摩尔比=(0.02~0.2):1比例均匀混合,再于500~800℃热处理1~12h即可。通过对两步合成中物相成分和比例的控制可以达到对最终产物含碳量,包覆层数和层厚的控制。良好的碳包覆情况可以提高材料的电子电导率,调控颗粒的大小,从而使改性后的LiVPO4F材料实现超稳定的循环性能和优异的倍率性能。
一种高比能量的橄榄石型磷酸锰锂锂离子电池正极材料的制备方法,按LiMn0.85‑xFe0.15Zrx(PO4)1‑2x(SiO4)2x化学计量比,其中,x=0.005~0.05,将锂源、锰源、磷源、铁源、锆源和硅源混合均匀,在300~450℃热处理2~10小时,然后粉碎研磨,再于500~800℃下烧结3~20小时即可。该发明工艺路线简单、操作容易、生产周期短、生产成本低等优点,而且大幅改善其循环性能和倍率性能,适合于实际应用和规模化生产。将本发明制备的材料组装成实验电池,在充放电测试平台上测试电池的性能,结果表明通过多元掺杂改性的方法,提高了材料的循环性能和倍率性能。
本发明涉及一种新型锂离子电池电解液及锂离子电池。该新型锂离子电池电解液包括有机溶剂、锂盐和添加剂,所述添加剂包括氟代碳酸乙烯酯、氟代磷酸酯、乙氧基五氟环磷腈、碳酸锂以及均苯四甲酸四甲酯,其中,所述氟代碳酸乙烯酯、所述氟代磷酸酯、所述乙氧基五氟环磷腈、所述碳酸锂以及所述均苯四甲酸四甲酯的质量比为(2‑4):(2‑4):(4‑6):(1‑3):(1‑3)。该新型锂离子电池电解液稳定性高、使用性能好且安全性高。

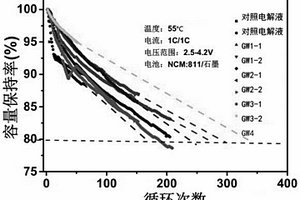

本发明公开了一种高镍锂离子电池用电解液及其制备方法和高镍锂离子电池,包括非水性的有机溶剂、高浓度锂盐和电解液添加剂,电解液添加剂包含不饱和碳酸酯、锂盐和2‑甲基马来酸酐,不饱和碳酸酯、锂盐和2‑甲基马来酸酐的含量为0.5wt%~10wt%。本发明电解液能有效改善高镍锂离子电池的高温稳定性能,并且电池溶剂的热失控热量降低。
本发明提出了一种核级锂型阳离子交换树脂锂型率测试方法,利用氢型基团是锂型树脂含量最大的杂质基团,可以通过测定氢型基团量计算出锂型树脂的锂型率。当离子交换树脂与过量的一元碱溶液反应时,氢型基团被取代,进入碱溶液中和氢氧根发生酸碱中和反应,可根据滴定未反应的碱量计算出氢型基团量。本发明方法不仅可以高效准确地测试出锂型树脂锂型率的大小,而且方法重现性好,成本适中,容易推广使用。

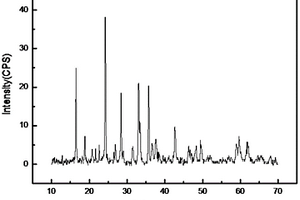

本发明的类石墨烯掺杂锂离子电池硅酸铁锂复合正极材料制备方法,步骤包括:步骤1、先将碳酸锂与二氧化硅混合均匀,再加入草酸亚铁混合均匀,三者组分进行球磨,经球磨后得到硅酸铁锂前驱体粉体;步骤2、将蔗糖与去离子水制成饱和蔗糖溶液,将吸附了饱和蔗糖溶液的海泡石粉末,超声分散后搅拌烘干,在保护性气氛保护下煅烧,得到类石墨烯前驱体;步骤3、将类石墨烯前驱体加入到硅酸铁锂前驱体粉体中混合均匀,在保护性气氛保护下煅烧,在硅酸铁锂表面包覆掺杂有类石墨烯层,即得到类石墨烯掺杂包覆的硅酸铁锂复合正极材料。本发明的方法,提高了材料的电子传导性能,具有更高的能量密度。

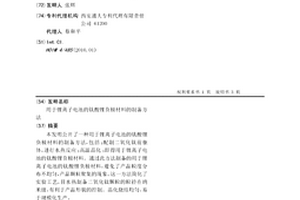

本发明公开了一种用于锂离子电池的钛酸锂负极材料的制备方法,包括:配制二氧化钛前驱体,进行水热反应;高温晶化;即得用于锂离子电池的钛酸锂负极材料。通过此方法制备的用于锂离子电池的钛酸锂负极材料,避免了产品粒度分布不均匀,产品颗粒聚集的现象。这一方法简化了实验工艺,且水热制备二氧化钛颗粒的粒径在纳米级,有利于产品形貌的控制。晶化烧结均匀,易于规模化生产。

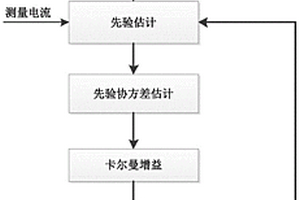

本发明公开的基于SREKF的锂电池健康状态的预测方法,首先建立锂电池状态参数的数学模型,得到欧姆内阻的状态方程和欧姆内阻的观测方程;其次,辨识锂电池模型离线参数,得到SREKF的初始值;同时得到预测端电压Uc的输出序列;然后对EKF改进得到SREKF;最后将测量的锂电池的电压、电流和余量序列输入到SREKF中不更新状态方程和观测方程,采用的预测端电压Uc的输出序列和测量端电压序列更新SREKF的锂电池系统当前状态的最优值,根据实验测量值的数目迭代SREKF得到欧姆内阻预测值序列,即锂电池健康状态的状态量。本发明公开的方法解决了传统的EKF估计锂电池内阻时,存在估计误差大,精度不高,鲁棒性差的问题。
本发明涉及太阳能电池制备技术领域,具体涉及一种溶胶凝胶法制备锰酸锂作为锂离子电池的方法。溶胶凝胶法制备锰酸锂作为锂离子电池的方法,包括以下步骤:(1)LiMn204的制备;(2)电极的制备;(3)电池的制备。本发明提供的方法原料各组分可达原子级的均匀混合,产品化学均匀性好,纯度高,化学计量比可精确控制:热处理温度可显著降低,热处理时间可显著缩短。因此,采用溶胶凝胶法合成尖晶石型LiMn204,对优化材料的组成、结构,提高材料电化学性能,降低制备成本具有很大的吸引力。

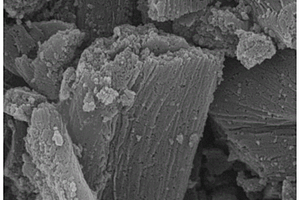

一种木棉制备多孔生物碳锂硫电池负极材料的方法,将木棉加入水中,然后向其中加入浓酸反应后稀释至中性过滤,干燥得到产物C;在产物C中加入浓硫酸和水,置于水热反应釜中反应溶液D,将溶液D稀释至中性过滤,干燥得产物E;将产物上均匀铺上一层导电石墨,在管式炉内加热反应得到产物F;将产物F冲洗,抽滤,烘干,得到产物G;将产物G与硫粉混合得混合物H;将混合物H置于管式炉内升温反应得多孔生物碳锂硫电池负极材料。本发明以木棉作为生物质原料,采用先混合酸预浸泡,后水热法制备生物碳前驱物,在后期活化中控制活化时间,调控得到适宜储硫的生物碳材料,将其应用于锂硫电池,提升其电化学性能。
本发明提供一种磷酸铝铟锂包覆高镍镍钴钨酸锂正极材料及其制备方法,属于锂离子电池材料技术领域,该正极材料化学分子式为LiNixCoyWzO2·(Li3InaAlbP3O12)c,其中0.60≤x≤1.0,0.001≤y≤0.050,0≤z≤0.40,x+y+z=1,0.1≤a≤1.9,0.1≤b≤1.9,a+b=2,0.001≤c≤0.05。将镍源、钴源和钨源使用共沉淀法制备三元正极材料前驱体;将前驱体和锂源充分混合均匀后一次烧结,得到未包覆的三元正极材料内核;对三元正极材料内核中加入含铟、铝的化合物进行湿法包覆,然后进行二次烧结,得本发明正极材料。本发明的方法操作简单、包覆均一性好,制备的正极材料具有高倍率、长循环寿命的特点。

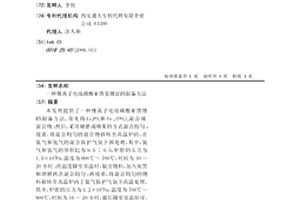

本发明提供了一种锂离子电池磷酸亚铁锂的制备方法,首先将Li3PO4和Fe3(PO4)2混合成混合物;然后,采用碾磨或喷雾的方式混合均匀;接着,将混合均匀的混合物移转至高温炉内,在氮气和氢气的混合保护气氛下预处理,其中,氮气和氢气的体积比为9.5∶0.5,炉腔的压力为1.5×105Pa,温度为600℃~700℃,时间为10~20小时;待温度降至室温时,取出物料,加入炭黑和酒精再次混合均匀;再接着,将混合均匀的物料移转至高温炉内于氮气保护气氛下高温处理,其中,炉腔的压力为1.2×105Pa,温度为700℃~900℃,时间为10~20小时,最后降至室温即可。由本发明值得的磷酸亚铁锂具有良好的导电性能和电子迁移率,且工艺简单。
磷酸铁镁锂组装水溶液锂离子电池体系的制备方法,用除氧后的中性饱和硝酸锂水溶液,代替传统锂离子电池中的有机电解液,组装锂离子电池体系;结合液相法和固相烧结法制备磷酸铁镁锂正极材料。与传统锂离子电池相比,本发明彻底解决了安全隐患,不必在苛刻的手套箱环境、严格控制的干湿度及保护气氛下组装电池,其电解液廉价且离子电导率比有机电解液高出两个数量级。本发明组装的水溶液锂离子电池,具有高倍率放电容量高于低倍率放电容量的特性,异于传统锂离子电池高倍率容量低于低倍率容量。该种新型电池体系在大功率、动力用能源领域和快速充放电领域中具有较强的应用前景和实用价值。

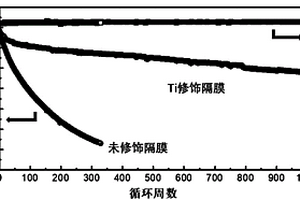

本发明公开了锂电池隔膜及其制备方法、及使用该隔膜的锂电池。该电池隔膜上使用能够与锂固溶的纳米颗粒作为其异质形核位点,用于其与锂润湿性好,锂金属首先在改性的隔膜上均匀形核,然后在隔膜‑负极的方向上生长。制备方法不是抑制锂枝晶,而是将锂生长方向从负极到隔板反转到隔板到负极,阻止了锂枝晶穿透隔膜和正极接造成短路的可能,极大地提高了锂电池的安全性能,具有更强的容量保持能力。
本实用新型公开了一种使用寿命长的氟磷酸钒锂正极材料锂电池,属于锂电池领域。一种使用寿命长的氟磷酸钒锂正极材料锂电池,包括电池外壳和电池内壳,所述电池外壳与电池内壳之间形成有空腔,所述空腔内盛放有冷却液,所述电池外壳上端固定连接有连接板,所述连接板底侧与电池内壳上端固定相连,所述连接板上开设有与空腔相通的换液孔,所述换液孔内螺纹连接有螺柱,所述螺柱底侧固定连接有密封橡胶体,所述密封橡胶体呈圆台型结构。它可以实现电池内壳和电池外壳之间形成空腔,空腔内能够盛放冷却液,锂电池充电过程中温度过高时,冷却液能够及时的降低锂电池的温度,从而保持了锂电池温度稳定,提高了锂电池使用寿命。
本实用新型公开了一种使用安全的氟磷酸钒锂正极材料锂电池,属于锂电池领域。一种使用安全的氟磷酸钒锂正极材料锂电池,包括电池外壳和负极板,所述负极板置于电池外壳内,所述负极板上依次卷绕有电解质和氟磷酸钒锂正极板,所述氟磷酸钒锂正极板外卷绕有隔膜,所述氟磷酸钒锂正极板上端连接有正极耳,所述隔膜上端绕接有上保护薄膜胶带,所述上保护薄膜胶带包裹于正极耳与氟磷酸钒锂正极板连接处,所述隔膜底端套接有下保护薄膜胶带。它可以实现通过电池外壳开口端内的光滑橡胶环,使得隔膜与其光滑接触,防止了隔膜直接与电池外壳接触,有效的避免了隔膜被摩擦刮破,且隔膜四周及上下端贴有保护薄膜胶带,进一步的防止隔膜被摩擦刮破。
一种以生物质为碳源的C@Co3O4核壳结构锂离子电池负极材料的制备方法,利用木耳作为生物质碳,通过浓硫酸水热碳化得到表面具有活性的碳球前驱体,再将前驱体在含有钴盐的溶液中加热搅拌使其表面吸附钴盐,然后通过热处理得到C@Co3O4核壳结构锂离子电池负极材料;碳的加入不仅提高了材料的导电性也缓解了Co3O4在充放电过程中的体积膨胀效应,稳定了Co3O4的结构,使得锂离子电池的循环稳定性和倍率性能有所提升,得到电化学性能优异的锂离子电池负极材料。

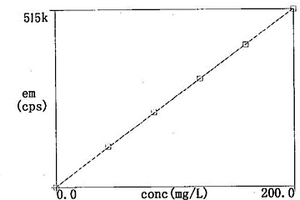

本发明涉及一种测定镁锂合金中锂元素的方法,其测定依据电感耦合等离子体原子发射光谱法检测原理进行,方法包括试验条件、共存元素的干扰及其消除、工作曲线的绘制、样品处理、线性相关系数和准确度情况几个步骤。该方法溶样简单,耗时短,试剂用量小,对环境污染小,保护试验人员的身体健康,具有高的准确度等特点,适用于镁锂合金中锂的准确测定。

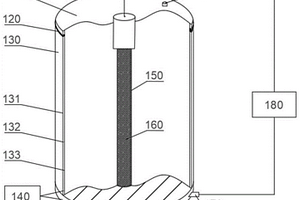

本发明公开了一种锂离子电池负极材料补锂装置及方法,涉及锂离子电池及储能领域。所述装置的装置壳体上设有顶盖,顶盖上设有插入工作锂源电极的通孔,装置壳体包括由外向里依次设置的保温层、加热板和导体层,加热板外接有控温装置,导体层外接有极耳;电化学工作站分别与工作锂源电极和极耳连接;顶盖上设有注液口。所述方法包括将负极材料装入所述装置中,合上顶盖后插入工作锂源电极;从注液口注入电解液后密封装置;通过电化学工作站设置补锂程序对负极材料进行预化成,同时启动控温装置;结束补锂程序并将装置降温至室温,将所得负极材料清洗后干燥,制得补锂负极材料。本发明有效解决了现有补锂方法高风险、高能耗的缺陷。

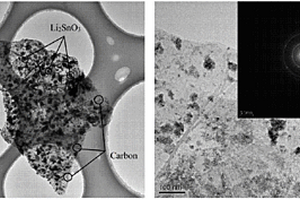

本发明涉及一种锂电池碳掺杂锡酸锂负极材料的制备方法,用于解决现有的方法制备的纯相Li2SnO3初始不可逆容量大的技术问题。技术方案是采用水热法直接合成Li2SnO3前驱体,而后在氩气保护下经烧结得到碳掺杂的锡酸锂材料。由于碳的掺杂,有效地缓解了充放电时所引起的体积变化,抑制在脱插锂反应时的“团聚”现象,避免了材料电极容量衰减过快,在电流密度60mAg-1条件下,充放电电压范围为0.05-2.0V条件下,初次不可逆容量由背景技术的657mAhg-1降低到289.2-489.8mAhg-1,使得碳掺杂锡酸锂负极材料的容量远大于普通碳材料的理论容量,且高于纯相Li2SnO3的循环性能。
本发明公开了一种制备锂离子电池正极材料锰酸锂纳米线的方法,将Mn3O4和NaOH溶液在超声处理后,采用水热合成法制备LiMn2O4的前驱体纳米线LiNa0.44Mn2O4,对其进行固相烧结,即可获得线径为50纳米~250纳米的LiMn2O4纳米线。本发明制备出了不同于传统锰酸锂形貌的LiMn2O4纳米线;该锰酸锂纳米线可以用作动力用锂离子电池的电极材料。在水热合成法和固相分段法的基础上,辅助超声处理的手段,整个反应过程简单,无有毒物质或环境污染物产生,环境友好,属于绿色化学的制备方法,并且本方法可以实现大规模生产,所需的化学试剂廉价易购。
本发明涉及一种分离含锂、钠溶液中锂钠的方法,先将锂钠分离材料进行预处理,然后将含有不同锂钠比的料液从树脂柱一段注入,待分离材料吸附饱和之后使用解吸剂进行解吸,分别测试吸附‑解吸液中锂、钠的含量。本发明工艺流程短、操作简单、能高效实现锂钠的分离,且锂钠分离材料可多次循环,生产成本低,易于工业化应用。
本发明公开了锂离子电池富锂锰基正极材料的改性方法,在一定条件下,将络合剂溶解于去离子水中,获得络合溶液;取适量的正极材料加入上述溶液充分搅拌分散,其后密封在常温下恒温保持一段时间,即可获得原位生长、致密、薄层类普鲁士蓝包覆改性的锂离子电池正极材料,其具有良好的循环稳定性,优异的倍率性能和可靠的安全性,且该制备方法具有成本低,操作简单,环境友好等特点,可以被大规模的应用于产业化生产;本发明还公开了锂离子电池富锂锰基正极材料的改性方法制备的类普鲁士蓝包覆改性锂离子电池富锂锰基正极材料在用于制备锂离子电池方面的应用。

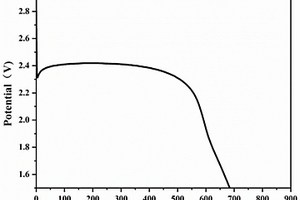

本发明公开了一种铟镍合金/碳纳米管改性锂氟化碳电池正极片及其制备方法,其制备方法为:步骤1,制备铟镍合金/碳纳米管复合材料,步骤2,按质量百分数称取70%‑90%的氟化碳、5%‑20%的铟镍合金/碳纳米管复合材料和5%‑10%的粘结剂研磨混合均匀,然后加入溶剂搅拌均匀得到具有流动性的正极浆料;步骤3,用涂膜器均匀地将正极浆料涂于铝箔或涂碳铝箔上,真空干燥烘除溶剂,得到铟镍合金/碳纳米管改性锂氟化碳电池正极片。本发明还提供一种锂氟化碳电池,包括电解液、隔膜、负极片和铟镍合金/碳纳米管改性锂氟化碳电池正极片。本发明所制备的正极片可改进正极导电性,提高电池放电过程中平台的电压,以及电池的比能量和贮存性能。
本发明公开了一种含有添加剂MgxNi(1-x)O的锂硫电池正极材料,由MgxNi(1-x)O和S掺杂在KS-6的片层中,其中KS-6:S:MgxNi(1-x)O三者质量比为4:6:0.5~2;MgxNi(1-x)O称为金属氧化物,0< x< 1.0。本发明还公开了该种含有添加剂MgxNi(1-x)O的锂硫电池正极材料的制备方法。本发明的锂硫电池正极材料中添加MgxNi(1-x)O,其可以物理吸附多硫化物,防止和延缓多硫化物溶解到电解液中,还可以催化S-S键的断裂,从而提高锂硫电池的循环稳定性和库伦效率,改善电池材料电化学性能,延长电池寿命。
本发明公开一种利用废弃锂离子电池磷酸铁锂正极材料制备高效析氧催化剂的方法,将废弃磷酸铁锂正极材料经过粉碎后过筛,取筛下物。将筛下物磨成粉,放入1M‑6M稀硝酸中浸泡3~8h,将上述上层清液加入一定量的氢氧化钾溶液,至溶液pH值为7为止,取上述步骤2的溶液30mL,向溶液中加入5mL的乙醇,向步骤3所配的溶液中放入直径为1cm×1cm的泡沫镍,加热到60‑80℃并同时超声3‑10min,使溶液中的废弃铁离子在乙醇的催化下和泡沫镍发生反应,将上述电极依次用蒸馏水和无水乙醇洗涤3~6次,过滤,将所得的电极置于干燥箱中60~100℃下干燥6~12小时,即得高活性的铁镍双金属析氧催化剂。本发明的制备方法简单,过程易于控制,反应条件温和,周期短,实现了废弃磷酸铁锂中铁离子的回收,并利用其制备出高效的析氧催化剂,催化性能和稳定性好,实现了废弃资源再利用。

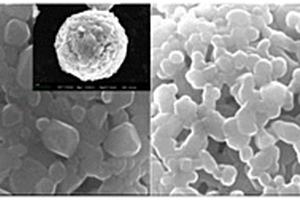

本发明公开了一种锂离子电池正极材料镍钴铝酸锂的制备方法,包括:用去离子水将镍盐、钴盐、铝盐进行溶解,配置成总离子浓度为0.5-3mol/L的混合金属盐溶液;配置离子浓度在2-10mol/L的碱溶液;将所述混合金属混合溶液和碱溶液加入到反应釜中,反应、静置、搅拌、过滤,洗涤、干燥得到镍钴铝氢氧化物前驱体;将所述镍钴铝氢氧化物前驱体与锂源混合,在氧气氛下多段烧结,烧结后经研磨过筛得到镍钴铝酸锂正极材料。本发明涉及的沉淀过程不适用氨水络合剂,无氨氮污染风险。工艺简单易控制,显著降低生产成本。粒度分布均匀,振实密度大,克容量高。
本发明涉及一种深海直浸式固态锂离子动力环保畜电池组的封装工艺,包括如下步骤:选用聚合物包装磷酸铁锂畜电池电芯或锰酸锂电芯,组成所需电池组芯体;将电池组管理电路与所述电池组芯体连接,所述电池组芯体与所述电池组管理电路构成电池组核心部;选用锂电池密封胶在电池组核心部的各电芯极耳及各电芯封口周边2厘米范围内均匀涂敷至设定厚度后干燥;将封胶干燥后的电池组核心部放置防水密封盒体内;电池组管理电路的两极采用深海水密接插件伸出盒体;盒体内壁与所述电池组核心部之间使用硅橡胶或树脂胶悬浮灌封形成琥珀式结构。本发明提供一种经济可靠、使用方便、绿色环保的可直接用于深海的直浸式固态锂离子动力畜电池组的封装工艺。
本实用新型涉及锂离子电芯及极柱侧出的大容量锂离子电池,所涉及的大容量锂离子电池包括壳体以及设置在壳体内的锂离子电芯、相对设置在壳体外两侧壁的正极柱和负极柱;所述锂离子电芯通过第一嵌装连接条与壳体外侧的正极柱和负极柱电性连接。本申请通过电芯单元并联、压紧,焊接连接件,将带有正负极柱的壳体与并联电芯组通过第一嵌装连接条连接,实现正负极柱与电芯的电连接,同时在电池壳体外侧利用第二嵌装连接条将相邻两个电池壳体之间进行连接,实现多个电池的串联,其不仅节省了原材料,扩大了大容量电池间的连接面使得电流更易通过,电池间的第二嵌装连接条可插接传热组件,可对电池进行温度控制。

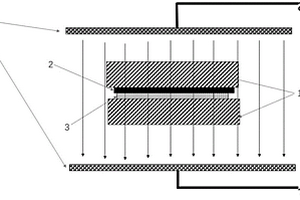

本发明公开了一种固态电解质与锂负极一体化的电池组件及其制备方法,通过低温等离子体技术激发含氟气体以产生高活性含氟自由基,从而在固态电解质表面形成一层亲锂性强的氟改性层;氟可在电化学循环过程中与锂原位形成氟化锂,促进锂于负极侧的均质化沉积的同时,有效防止固态电解质中的高价态金属被锂负极还原;为进一步降低界面电阻,加速原位氟化锂的形成,本发明以真空蒸镀、高温熔融、磁控溅射等方法将锂熔于或镀于固态电解质的氟改性层表面以强化界面接触。本发明所制备的电池组件可有效降低固态电池内阻,优化界面电流分布,保护固态电解质与锂金属,抑制锂枝晶的生长,最终提高锂固态电池的电化学性能。
中冶有色为您提供最新的陕西有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
